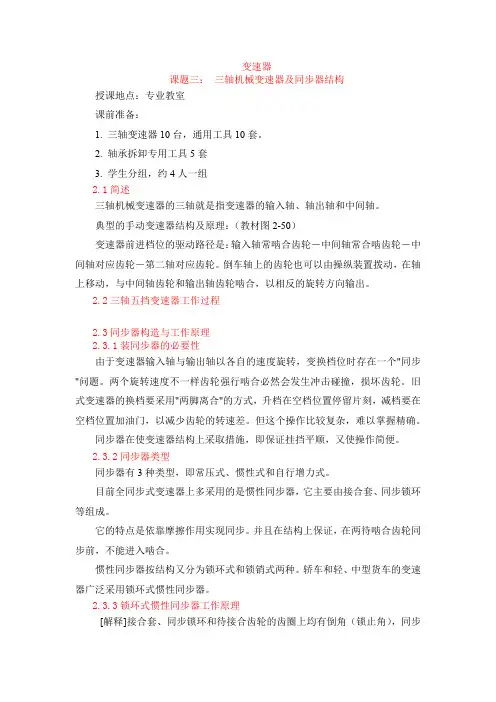

汽车传动系统——变速器和同步器图解三轴五当变速器传动简图1-输入轴2-轴承3-接合齿圈4-同步环5-输出轴6-中间轴7-接合套8-中间轴常啮合齿轮此变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。
两轴五当变速器传动简图1-输入轴2-接合套3-里程表齿轮4-同步环5-半轴6-主减速器被动齿轮7-差速器壳8-半轴齿轮9-行星齿轮10、11-输出轴12-主减速器主动齿轮13-花键毂与传统的三轴变速器相比，由于省去了中间轴，所以一般档位传动效率要高一些；但是任何一档的传动效率又都不如三轴变速器直接档的传动效率高。
同步器有常压式，惯性式和自行增力式等种类。
这里仅介绍目前广泛采用的惯性式同步器。
惯性式同步器是依靠摩擦作用实现同步的，在其上面设有专设机构保证接合套与待接合的花键齿圈在达到同步之前不可能接触，从而避免了齿间冲击。
惯性同步器按结构又分为锁环式和锁销式两种。
其工作原理可以北京BJ212型汽车三档变速器中的二、三档同步器为例说明。
花键毂7与第二轴用花键连接，并用垫片和卡环作轴向定位。
在花键毂两端与齿轮1和4之间，各有一个青铜制成的锁环（也称同步环）9和5。
锁环上有短花键齿圈，花键齿的断面轮廓尺寸与齿轮1，4及花键毂7上的外花键齿均相同。
在两个锁环上，花键齿对着接合套8的一端都有倒角（称锁止角），且与接合套齿端的倒角相同。
锁环具有与齿轮1和4上的摩擦面锥度相同的内锥面，内锥面上制出细牙的螺旋槽，以便两锥面接触后破坏油膜，增加锥面间的摩擦。
三个滑块2分别嵌合在花键毂的三个轴向槽11内，并可沿槽轴向滑动。
在两个弹簧圈6的作用下，滑块压向接合套，使滑块中部的凸起部分正好嵌在接合套中部的凹槽10中，起到空档定位作用。
滑块2的两端伸入锁环9和5的三个缺口12中。
只有当滑块位于缺口12的中央时，接合套与锁环的齿方可能接合。
前置发动机后轮驱动汽车变速器的外操纵机构1-变速器壳体2-变速连动杆3-变速杆一般前置发动机后轮驱动汽车的变速器距离驾驶员座位较近，换档杆等外操纵机构多集中安装在变速器箱盖上，结构简单、操纵容易并且准确。
两轴五当变速器传动简图此变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。
1-输入轴 2-轴承 3-接合齿圈 4-同步环5-输出轴 6-中间轴 7-接合套 8-中间轴常啮合齿轮三轴五挡变速器传动简图两轴五当变速器传动与传统的三轴变速器相比，由于省去了中间轴，所以一般档位传动效率要高一些；但是任何一档的传动效率又都不如三轴变速器直接档的传动效率高。
1-输入轴 2-接合套 3-里程表齿轮 4-同步环 5-半轴 6-主减速器被动齿轮 7-差速器壳8-半轴齿轮 9-行星齿轮 10、11-输出轴 12-主减速器主动齿轮 13-花键毂两轴五当变速器传动简图关于换挡动作的控制形式上图为推杆连接的换挡方式的4速手动挡变速箱模型一般的手动变速箱，都是通过推杆连接或者是拉线来控制换挡的。
推杆连接的换挡控制方式，更为直接但是传递的振动会很大；而拉线式的虽然没有振动，但是挡位显得不是很清晰，可谓是各有优劣。
除了这两种纯机械式的换挡控制，此外，还有使用电控装置换挡的手动变速箱，它可以很好的结合推杆和拉线换挡之间的优点。
这种变速箱在换挡的时候，挡拨动变速杆到相应的挡位，在变速器里就会有电机驱动相应的拨叉控制套筒与齿轮咬合，因此不存在挡位不清晰的问题，而且换挡的行程也可以控制在很理想的围。
同步器有常压式，惯性式和自行增力式等种类。
这里仅介绍目前广泛采用的惯性式同步器。
惯性式同步器是依靠摩擦作用实现同步的，在其上面设有专设机构保证接合套与待接合的花键齿圈在达到同步之前不可能接触，从而避免了齿间冲击。
惯性同步器按结构又分为锁环式和锁销式两种。
其工作原理可以BJ212型汽车三档变速器中的二、三档同步器为例说明。
花键毂7与第二轴用花键连接，并用垫片和卡环作轴向定位。
在花键毂两端与齿轮1和4之间，各有一个青铜制成的锁环（也称同步环）9和5。
锁环上有短花键齿圈，花键齿的断面轮廓尺寸与齿轮 1，4及花键毂 7上的外花键齿均相同。
【知识】各型号汽车变速箱高清分解图变速器工作原理图ID：ko-car变速器的种类AT自动变速箱CVT自动变速箱DSG双离合变速箱手动变速箱变速箱整体剖面图——变速箱内部元件示意——1.速度表齿套夹；2.速度表从动齿轮套；3.倒车灯开关；4.密封垫；5.钢球；6.阻尼弹簧；7.钢球；8.密封塞；9.弹簧；10.空档回位塞A；11.空档回位塞B；12.延伸壳体；13.延伸壳体密封垫ID：14.下盖；15.下盖密封垫；16.卡环；17.主轴后轴承；18.提升塞；19.提升弹簧；20.钢球；21.3档～4档换档拨叉用弹簧销；22.1档～2档换档拨叉用弹簧销；23.超速档～倒档换档拨叉用弹簧销；24.超速档～倒档换档滑轨；25.3档～4档换档滑轨；26.超速档～倒档换档拨叉；27.互锁塞；28.反向轴锁紧螺母；29.反向轴后轴承；30.反向轴超速档齿轮；31.1档～2档换档滑轨32.主轴锁紧螺母；33.反向轴倒档齿轮；34-35.垫片；36.钢球；37.超速档齿轮；38.滚针轴承；39.轴承套；40.轴承垫片；41.超速档同步器环；42.超速档～倒档同步器套；43.超速档～倒档同步器弹簧；44.超速档～倒档同步器毂；45.超速档～倒档同步器键；46.倒档齿轮；47.滚针轴承；48.轴承套；49.垫片；50.开口销；51.开槽螺母；52.止推垫圈；53.倒档惰齿轮；54.滚针轴承；55.螺栓；56.倒档惰齿轮轴；57.螺栓；58.后轴承座；77. 倒档同步器环75.主轴总成；76.变速箱壳体自动变速箱的分解要领——拆卸延伸壳体拆卸3～4档及1～2档换档拨叉弹簧销拆卸超速档～倒档换档拨叉弹簧销拆卸主轴锁紧螺母拆卸超速档齿轮轴承套拆卸时，MD998020与MD998028配合使用拆卸倒档惰齿轮轴拆卸主驱动齿轮轴承动图自动变速箱的组装要领——安装主驱动齿轮轴承动图安装卡环动图选择卡环并安装，使主驱动齿轮轴承的轴向间隙达到标准值。
两轴五当变速器传动简图此变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。
1-输入轴 2-轴承 3-接合齿圈 4-同步环5-输出轴 6-中间轴 7-接合套 8-中间轴常啮合齿轮三轴五挡变速器传动简图两轴五当变速器传动与传统的三轴变速器相比，由于省去了中间轴，所以一般档位传动效率要高一些；但是任何一档的传动效率又都不如三轴变速器直接档的传动效率高。
1-输入轴 2-接合套 3-里程表齿轮 4-同步环 5-半轴 6-主减速器被动齿轮 7-差速器壳8-半轴齿轮 9-行星齿轮 10、11-输出轴 12-主减速器主动齿轮 13-花键毂两轴五当变速器传动简图关于换挡动作的控制形式上图为推杆连接的换挡方式的4速手动挡变速箱模型一般的手动变速箱，都是通过推杆连接或者是拉线来控制换挡的。
推杆连接的换挡控制方式，更为直接但是传递的振动会很大；而拉线式的虽然没有振动，但是挡位显得不是很清晰，可谓是各有优劣。
除了这两种纯机械式的换挡控制，此外，还有使用电控装置换挡的手动变速箱，它可以很好的结合推杆和拉线换挡之间的优点。
这种变速箱在换挡的时候，挡拨动变速杆到相应的挡位，在变速器里就会有电机驱动相应的拨叉控制套筒与齿轮咬合，因此不存在挡位不清晰的问题，而且换挡的行程也可以控制在很理想的范围。
同步器有常压式，惯性式和自行增力式等种类。
这里仅介绍目前广泛采用的惯性式同步器。
惯性式同步器是依靠摩擦作用实现同步的，在其上面设有专设机构保证接合套与待接合的花键齿圈在达到同步之前不可能接触，从而避免了齿间冲击。
惯性同步器按结构又分为锁环式和锁销式两种。
其工作原理可以北京BJ212型汽车三档变速器中的二、三档同步器为例说明。
花键毂7与第二轴用花键连接，并用垫片和卡环作轴向定位。
在花键毂两端与齿轮1和4之间，各有一个青铜制成的锁环（也称同步环）9和5。
锁环上有短花键齿圈，花键齿的断面轮廓尺寸与齿轮1，4及花键毂 7上的外花键齿均相同。
图解变速箱，一篇看懂全部结构汽车变速器，是一套用于来协调发动机的转速和车轮的实际行驶速度的变速装置，用于发挥发动机的最佳性能。
变速器可以在汽车行驶过程中，在发动机和车轮之间产生不同的变速比。
手动变速器手动变速器就是必须用手拨动变速器杆，才能改变传动比的变速器。
手动变速器主要由壳体、传动组件（输入输出轴、齿轮、同步器等）、操纵组件（换挡拉杆、拨叉等）。
手动变速器构造变速器原理变速器为什么可以调整发动机输出的转矩和转速呢？其实这里蕴含了齿轮和杠杆的原理。
变速器内有多个不同的齿轮，通过不同大小的齿轮组合在一起，就能实现对发动机转矩和转速的调整。
用低转矩可以换来高转速，用低转速则可以换来高转矩。
变速器原理变速器的作用主要表现在三方面：第一，改变传动比，扩大驱动轮的转矩和转速的变化范围；第二，在发动机转向不变的情况下，实现汽车倒退行驶；第三，利用空挡，可以中断发动机动力传递，使得发动机可以启动、怠速。
手动变速器原理手动变速器的工作原理，就是通过拨动变速杆，切换中间轴上的主动齿轮，通过大小不同的齿轮组合与动力输出轴结合，从而改变驱动轮的转矩和转速。
发动机的动力输入轴是通过一根中间轴，间接与动力输出轴连接的。
中间轴的两个齿轮（红色）与动力输出轴上的两个齿轮（蓝色）是随着发动机输出一起转动的。
但是如果没有同步器（紫色）的接合，两个齿轮（蓝色）只能在动力输出轴上空转（即不会带动输出轴转动）。
图中同步器位于中间状态，相当于变速器挂了空挡。
简单变速器结构5挡手动变速器5挡手动变速器原理5挡手动变速器剖面图5挡手动变速器组成换挡机构不仅增强驾驶员换挡感觉，而且可以防止同时挂入两个挡位。
换挡机构同步器变速器在进行换挡操作时，尤其是从高挡向低挡的换挡很容易产生轮齿或花键齿间的冲击。
为了避免齿间冲击，在换挡装置中都设置同步器。
同步器有常压式和惯性式两种，目前大部分同步式变速器上采用的是惯性同步器，它主要由接合套、同步锁环等组成，主要是依靠摩擦作用实现同步。
变速器和同步器图解三轴五当变速器传动简图1-输入轴 2-轴承 3-接合齿圈 4-同步环 5-输出轴 6-中间轴 7-接合套 8-中间轴常啮合齿轮此变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。
两轴五当变速器传动简图1-输入轴 2-接合套 3-里程表齿轮 4-同步环5-半轴 6-主减速器被动齿轮 7-差速器壳 8-半轴齿轮 9-行星齿轮 10、11-输出轴 12-主减速器主动齿轮 13-花键毂与传统的三轴变速器相比，由于省去了中间轴，所以一般档位传动效率要高一些；但是任何一档的传动效率又都不如三轴变速器直接档的传动效率高。
同步器有常压式，惯性式和自行增力式等种类。
这里仅介绍目前广泛采用的惯性式同步器。
惯性式同步器是依靠摩擦作用实现同步的，在其上面设有专设机构保证接合套与待接合的花键齿圈在达到同步之前不可能接触，从而避免了齿间冲击。
惯性同步器按结构又分为锁环式和锁销式两种。
其工作原理可以北京BJ212型汽车三档变速器中的二、三档同步器为例说明。
花键毂7与第二轴用花键连接，并用垫片和卡环作轴向定位。
在花键毂两端与齿轮1和4之间，各有一个青铜制成的锁环（也称同步环）9和5。
锁环上有短花键齿圈，花键齿的断面轮廓尺寸与齿轮 1，4及花键毂 7上的外花键齿均相同。
在两个锁环上，花键齿对着接合套8的一端都有倒角（称锁止角），且与接合套齿端的倒角相同。
锁环具有与齿轮1和4上的摩擦面锥度相同的内锥面，内锥面上制出细牙的螺旋槽，以便两锥面接触后破坏油膜，增加锥面间的摩擦。
三个滑块2分别嵌合在花键毂的三个轴向槽11内，并可沿槽轴向滑动。
在两个弹簧圈6的作用下，滑块压向接合套，使滑块中部的凸起部分正好嵌在接合套中部的凹槽10中，起到空档定位作用。
滑块2的两端伸入锁环9和5的三个缺口12中。
只有当滑块位于缺口12的中央时，接合套与锁环的齿方可能接合。
变速器和同步器图解
三轴五当变速器传动简图
1-输入轴 2-轴承 3-接合齿圈 4-同步环 5-输
出轴 6-中间轴 7-接合套 8-中间轴常啮合齿轮
此变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。
两轴五当变速器传动简图
1-输入轴 2-接合套 3-里程表齿轮 4-同步环
5-半轴 6-主减速器被动齿轮 7-差速器壳 8-半
轴齿轮 9-行星齿轮 10、11-输出轴 12-主减速
器主动齿轮 13-花键毂
与传统的三轴变速器相比，由于省去了中间轴，所以一般档位传动效率要高一些；但是任何一档的传动效率又都不如三轴变速器直接档的传动效率高。
同步器有常压式，惯性式和自行增力式等种类。
这里仅介绍目前广泛采用的惯性式同步器。
惯性式同步器是依靠摩擦作用实现同步的，在其上面设有专设机构保证接合套与待接合的花键齿圈在达到同步之前不可能接触，从而避免了齿间冲击。
惯性同步器按结构又分为锁环式和锁销式两种。
其工作原理可以北京BJ212型汽车三档变速器中的二、三档同步器为例说明。
花键毂7与第二轴用花键连接，并用垫片和卡环作轴向定位。
在花键毂两端与齿轮1和4之间，各有一个青铜制成的锁环（也称同步环）9和5。
锁环上有短花键齿圈，花键齿的断面轮廓尺寸与齿轮 1，4及花键毂 7上的外花键齿均相同。
在两个锁环上，花键齿对着接合套8的一端都有倒角（称锁止角），且与接合套齿端的倒角相同。
锁环具有与齿轮1和4上的摩擦面锥度相同的内锥面，内锥面上制出细牙的螺旋槽，以便两锥面接触后破坏油膜，增加锥面间的摩擦。
三个滑块2分别嵌合在花键毂的三个轴向槽11内，并可沿槽轴向滑动。
在两个弹簧圈6的作用下，滑块压向接合套，使滑块中部的凸起部分正好嵌在接合套中部的凹槽10中，起到空档定位作用。
滑块2的两端伸入锁环9和5的三个缺口12中。
只有当滑块位于缺口12的中央时，接合套与锁环的齿方可能接合。
一般前置发动机后轮驱动汽车的变速器距离驾驶员座位较近，换档杆等外操纵机构多集中安装在变速器箱盖上，结构简单、操纵容易并且准确。
变速器远距离外操纵机构
1-变速杆 2-纵向拉线 3-横向拉线
在发动机后置或前轮驱动的汽车上，通常汽车变速器距离驾驶员座位较远，变速杆和变速器之间通常需要用连杆机构联接，进行远距离操纵。
变速器自锁装置
挂档后应保证结合套于与结合齿圈的全部套合（或滑动齿轮换档时，全齿长都进入啮合）。
在振动等条件影响下，操纵机构应保证变速器不自行挂档或自行脱档。
为此在操纵机构中设有自锁装置。
如图所示，换档拨叉轴上方有三凹坑，上面有被弹簧压紧的钢珠。
当拨叉轴位置处于空档或某一档位置时，钢珠压在凹坑内。
起到了自锁的作用。
变速器互锁锁装置
当中间换档拨叉轴移动挂档时，另外两个拨叉轴被钢球琐住。
防止同时挂上两个档而使变速器卡死或损坏，起到了互锁作用。
变速器倒档锁装置
当换档杆下端(红色的长方块部分)向倒档拨叉轴移动时，必须压缩弹簧才能进入倒档拨叉轴上的拨块槽中。
防止了在汽车前进时误挂倒档，而导致零件损坏，起到了倒档锁的作用。
当倒档拨叉轴移动挂档时，另外两个拨叉轴被钢球琐住。
1-变速器壳体 2-变速连动杆 3-变速杆。
