3.3课题 同步器构造原理 1. 掌握锁环式惯性同步器结构和原理2. 掌握锁环式惯性同步器的装配要点3. 了解锁销式同步器的结构和原理应知:锁环式惯性同步器结构和原理 应会:锁环式惯性同步器的装配要点 建议:采用现场教学并结合多媒体、录像等方式,并注重启发学生能够举一反三,最后教师要总结目前汽车中手动普通齿轮变速器换档的方式有两种,一是采用直齿滑动齿轮,如东风EQ1092的一、倒档的换档方式;二是采用同步器换档,这种方式应用最广泛,几乎所有的变速器都是采用同步器进行换档。
一、同步器的功用1.功用同步器的功用是使接合套与待啮合的齿圈迅速同步,缩短换档时间;且防止在同步前啮合而产生换档冲击。
想一想:如果没有同步器,变速器的换档的过程是怎样的呢?下面带着这样的问题,我们进入下面的学习。
2.无同步器的换档过程以无同步器五档变速器的四、五档互换为例进行介绍,如图3-32所示为其结构简图,是采用接合套进行换档。
图3-32 无同步器五档变速器的四、五档简图1-一轴 2-一轴常啮合齿轮 3-接合套 4-二轴四档齿轮 5-二轴 6-中间轴四档齿轮 7-中间轴 8-中间轴常啮合齿轮 9-花键毅1) 低档换高档(四档换五档)变速器在四档工作时,接合套3与二轴四档齿轮4上的接合齿圈啮合,两者接合齿圆周速度V 3=V 4。
欲换入五档时,驾驶员先踩下离合器踏板,离合器分离,再通过变速操纵机构将接合套3左移,处于空档位置。
此时仍是V 3=V 4,因二轴四档齿轮4的转速低于一轴常 啮合齿轮2的转速,圆周速度V 4<V 2。
所以在换入空档的瞬间,V 3<V 2,为避免齿轮冲击,不应立即换入五档,应先在空档停留片刻。
在空档位置时,变速器输入轴各零件已与发动机中断了动力传递且转动惯量较小,再加上中间轴齿轮有搅油阻力,所以V 2下降较快,如图 3-33a)所示;而整个汽车的转动惯性大,导致接合套3(与第二轴转速相同)的圆周速度V 3下降慢,因图3-33a)中两直线V 3、V 2的倾斜度不同而相交,交点即为同步状态(V 3=V 2)。

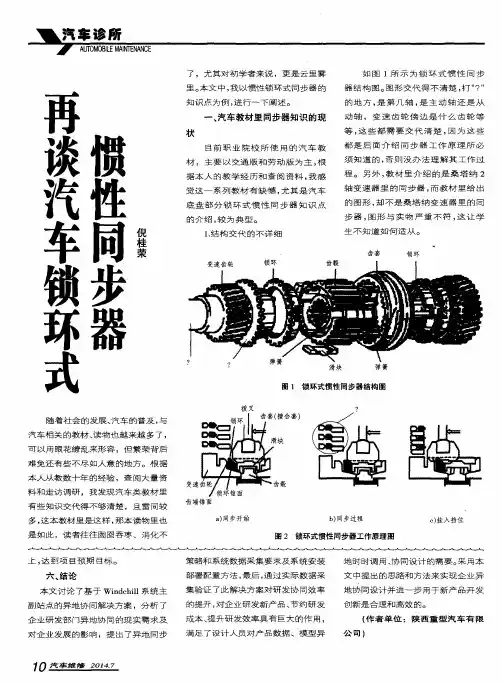

锁环式惯性同步器结构与工作过程锁环式惯性同步器是依靠摩擦作用实现同步。
它可以从结构上保证接合套与待接合的花键齿圈在达到同步之前不可能接触,以避免齿间冲击和发生噪声。
轿车和轻、中型货车的变速器广泛采用锁环式惯性同步器,其结构和工作原理可以解放CAl091型汽车六档变速器中的五、六档同步器(图14—13a)为例说明。
将花键毂15套装到第二轴上后,即用卡环18轴向固定。
在花键毂两端与齿圈3和9之间,各有一个青铜制成的同步锁环(也称同步环)4和8。
锁环上有断续的短花键齿圈(图14—13b),花键齿的断面轮廓尺寸与齿圈3、9及花键毂15上的外花键齿均相同。
两个同步锁环上的花键齿,在对着接合套的一端,都有倒角(称锁止角),且与接合套齿端的倒角相同。
同步锁环具有与齿圈3和9上的锥形摩擦面锥度相同的内锥面,锥面上制出细牙的螺旋槽,以便两锥面接触后,破坏油膜,增加锥面间的摩擦。
三个滑块5分别嵌合在花键毂的三个轴向槽b内,并可沿槽轴向滑动。
三个定位销6分别插入三个滑块的通孔中。
在弹簧16的作用下,定位销压向接合套,使定位销端部的球面正好嵌在接合套中部的凹槽a 中,起到空档定位作用。
滑块5的两端伸入锁环4和8的三个缺口c中。
锁环的三个凸起部d分别伸入到花键毂的三个通槽e中,只有当凸起部d位于缺口e的中央时,接合套与锁环的齿方可能接合。
以变速器由五档换入六档(直接档)为例,锁环式惯性同步器的工作过程如图14—14所示。
当接合套7刚从五档退到空档时(图14—14a),齿圈3和接合套7(连同锁环4)都在其本身及其所联系的一系列运动件的惯性作用下,继续沿原方向(如图中箭头所示)旋转。
设它们的转速分别为n 3、n 7和n 4,此时,n 4=n 7,n 3>n 7,即n 3>n 4。
锁环4在轴向是自由的,故其内锥面与齿圈3的外锥面并不接触。
若要挂入六档,可用拨叉拨动接合套7,并通过定位销6带动滑块5一起向左移动。
当滑块左端面与锁环4的缺口c (图14—13)的端面接触时,便推动锁环移向齿圈3,使具有转速差(n 3>n 4)的两锥面一经接触便产生摩擦作用(图14—14b)。
锁环同步器换挡原理
锁环同步器(Synchronizer)是用于实现手动变速器换挡的一种机械装置。
其工作原理是在换挡过程中通过锁环的嵌合和分离来使动力流从一个齿轮传递到另一个齿轮。
具体的工作过程如下:
1. 锁环同步器由两个部分组成,一个是内圆锁环,一个是外圆锁环。
内圆锁环与输入轴齿轮相连,外圆锁环与输出轴齿轮相连。
2. 在换挡过程中,变速器的换挡杆通过操纵杆和选择杆把锁环的位置调整到适当的位置。
3. 当要进行换挡时,内圆锁环和外圆锁环之间的嵌合形成一个沟槽,沟槽中的嵌合齿轮会阻止内圆锁环和外圆锁环之间的相对旋转。
4. 当换挡杆移动到换挡位置时,内圆锁环和外圆锁环之间的嵌合齿轮会离开沟槽,使内圆锁环能够自由旋转。
5. 当内圆锁环自由旋转时,通过齿轮的传动作用,将动力从当前齿轮传递到下一个齿轮,实现换挡的目的。
6. 在换挡过程中,还需要进行离合器的操作,以保证齿轮切换平稳。
总的来说,锁环同步器通过调整内圆锁环和外圆锁环之间的嵌合和分离来实现换挡。
