沪科版光的反射ppt课件

光发生反射时光路可逆
A
O
B
C
四、镜面反射和漫反射
镜面反射漫反射
镜面反射和漫反射的异同
结束
光的反射
第四章 多彩的光
一、光的反射现象
在我们生活中见到的所有物体就是因为它们表面的反射光线进入了我们的眼睛．磨光的金属、漆面很好的物体看上去光亮耀眼．砖瓦、石头看上去黯淡．这些现象是由于不同的表面反射光的情况不一样．
光的反射现象－－倒影
太阳的倒影山的倒影(1)山的倒影(2) （点击进行视频演示）

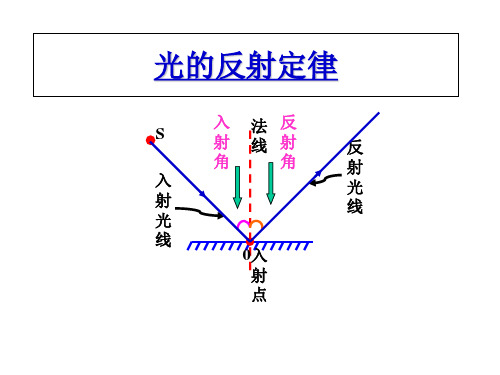

二、光的反射定律
O
入射光线
反射光线
法线Biblioteka 反射角入射角ri
入射点
光的反射规律
反射定律：
反射光线与入射光线、法线在同一平面内；反射光线和入射光线分居法线的两侧；反射角等于入射角.
三、光发生反射时光路可逆
A点发出的光经O点反射后到达B点，在B点再放一光源，使其发出的光射向镜面某点如C点，调整光线BC的方向，使其与BO重合，发现其反射光线与OA重合，从而说明反射时光路可逆.

第1节 光的反射
01 光的直线传播
一、光的直线传播
1. 光源 （1）光源：把那些正在发光的物体称为光源。
萤火虫发出淡淡的绿光
大海深处水母的发光
太阳以及我们看到的大部分 星星都是恒星，恒星都能发光
一、光的直线传播
（2）光源分类 光源分为自然光源和人造光源。
闪电是自然光源
LED灯是人造光源
大海深处斧头鱼 发光时是自然光源
如图所示，微风吹过水面，水波荡漾，水面上出现 粼粼的波光，这是因为射向水面的阳光经水面反射后， 改变了传播方向，进入我们的眼睛，引起了视觉。
光遇到任何物体 的表面都会发生反射， 从而使我们能看到本 身不发光的物体。
二、光的反射定律
通过一束光斜射向平面镜发生反射的现象可以研 究光的反射所遵循的规律。如图所示，用斜射向平面 镜的光线AO表示入射光线；O点表示入射光线在平面 镜上的入射点，用光线OB表示反射光线。
c=__2_.9_9_7_9__2_×_1_0_8_m_/_s_。
计算中，可以近似取 c=3×108m/s= 3×105km/s
如果一个人以光速 绕地球飞行，他在1 秒的时间内能绕地 球转7.5圈。
一、光的直线传播
（2）光在不同介质中的传播速度
介质
光速
真空
c=3×108m/s
空气
c=3×108m/s（近似）
八年级上册 •沪教版 五四•学制
第四章 光现象
阳光照向地球，送来光明和温暖。光可以传递能量和 信息。本章我们将学习常见的光现象及其基本规律。
通过本章内容的学习，你将了解光的反射现象、折射 现象；经历光的反射定律、平面镜成像特点和凸透镜成像 规律的探究过程，感受观察、比较、归纳、推理等科学方 法，增强合作交流的意识。了解我国古代对光现象研究的 成就，激发民族自豪感。

不
（ 原 因 ） 反 射 面 平整光滑
同
不同
点
粗糙不平
（结果）反射光 方向不同
有反射光束，其他方位则没有
各个方向都有反射光，没有光线 集中的反射方向
（现象）人的感 觉不同
实例
迎着反射光看很刺眼，常说反 光；其他方位看不见，或不明 显.
黑板反光 灯下看书反光 平静的水面
各个方向都能看清
各个方向都能看清黑板上的字 电影屏幕用布而不用玻璃 一般非光滑物体
(演示实验)
为什么?
• 磨光的金属、漆面好的物体看上去光 亮耀眼．
• 砖瓦、石头看上去黯淡． • 这些现象是由于不同的表面反射光的情
况不一样．
四、镜面反射和漫反射
• 镜面反射:(概念) • 漫反射:(概念)
反射 的 应 用
漫反射
镜面反射
镜面反射和漫反射的异同
镜面反射
漫反射
相同点
都遵守光的反射定律
练习一、画出下图的反射光线
60O
练习二、画出下图的入射光线
通过以上练习总结出：光的反射时光路是可逆的
练习三、画出下图反射面的位置。
结束
光 的 反 射 规 律
反射定律：
1.反射光线与入射光线、法线在同一平面 内；
2.反射光线和入射光线分居法线的两侧；
3.反射角等于入射角.
思考:
• 如果入射角增大,那么反射角怎么变化? • 反过来入射角减小,反射角又怎么变化啦?
三、光发生反射时光路可 逆
想一想:
刚才我们是把光线从A点射入, 光 线从B点射出了.如果我们把光线从B点 射入,那么光线会什么地方射出啦?
例一、已知图中入射光线，请画出反射光线。

5.生活中有时需要利用光的反射改变光的传播方向。 若太阳光与水平方向的夹角为 60°，为了使反射光 竖直向下射出，应怎样放置镜面？请画出光路图。
6.自行车尾灯的结构示意图如图所示。夜里，尾灯被
光照射时，会出现较好的反光效果。试在图中画出入
射光线的反射光路图，并说明子项车尾灯是如何发挥
作用的。
解：如图所示
③ 已知入射光线和反射光线确定平面镜的位置。
作出入射光线和反射光线 夹角的平分线（即法线）
作垂直于法线的一条直线 （该直线即为平面镜）
知识点三 镜面反射与漫反射
1.镜面反射
一束平行光射到光滑的物体表面，如平面镜的镜面 或平静的水面，其反射光仍是平行的，这种反射叫做镜 面反射。
2.漫反射
平行光经粗糙的物体表面反射后，反射光不再平行， 而是射向各个方向，这种反射叫做漫反射。
同学们，通过这节课的学习 ，你有什么收获呢？
谢谢 大家
一点、两角、三线
法线：通过入射点且垂直于反
N
射面的直线（ON）——虚线
法线
入射光线
入射角（i）：入射光 线与法线的夹角
入射角 反射角
ir
反射光线
反射角（r）：反射光 线与法线的夹角
反射面 O
提出问题：
反射光与入射光有什么关系？ 光反射时遵循什么规律？
猜想与假设： 1.三线是否在同一平面内？ 2.三线的位置关系是怎样的？ 3.两角有何关系？
知识点二 光的反射定律
1.实验：探究光的反射定律
【实验目的】 （1）探究光的反射定律。 （2）学习如何收集证据来验证猜想。
【实验器材】
激光笔、平面镜、可折叠光屏、量角器、 刻度尺、铁架台。
【实验步骤】

13、He who seize the right moment, is the right man.谁把握机遇，谁就心想事成。2021/8/272021/8/272021/8/272021/8/278/27/2021 •14、谁要是自己还没有发展培养和教育好，他就不能发展培养和教育别人。2021年8月27日星期五2021/8/272021/8/272021/8/27 •15、一年之计，莫如树谷；十年之计，莫如树木；终身之计，莫如树人。2021年8月2021/8/272021/8/272021/8/278/27/2021 •16、教学的目的是培养学生自己学习，自己研究，用自己的头脑来想，用自己的眼睛看，用自己的手来做这种精神。2021/8/272021/8/27August 27, 2021 •17、儿童是中心，教育的措施便围绕他们而组织起来。2021/8/272021/8/272021/8/272021/8/27
• You have to believe in yourself. That's the secret of success. 人必须相信自己，这是成功的秘诀。
•
2、人眼是怎样看见平面镜中的像的？
虚像：它不是由实际光 线会聚而成，是 由反射光线的反 向延长线相交而 形成。
P
P′
3、平面镜成像的原因
距离都相等，像与物大小相同， 它们的连线与镜面垂直
平面镜成像的特点
正立、等大的虚像。
三、平面镜成像的原因 1、人眼是怎样确定物体的？
P
•9、要学生做的事，教职员躬亲共做；要学生学的知识，教职员躬亲共学；要学生守的规则，教职员躬亲共守。2021/8/272021/8/27Friday, August 27, 2021 •10、阅读一切好书如同和过去最杰出的人谈话。2021/8/272021/8/272021/8/278/27/2021 12:52:09 AM •11、只有让学生不把全部时间都用在学习上，而留下许多自由支配的时间，他才能顺利地学习……（这）是教育过程的逻辑。2021/8/272021/8/272021/8/27Aug-2127-Aug-21 •12、要记住，你不仅是教课的教师，也是学生的教育者，生活的导师和道德的引路人。2021/8/272021/8/272021/8/27Friday, August 27, 2021

在下图中, 利用光的反射定律作图: 已知入射 光线和镜面, 画出反射光线。
A
40。
50。 50。 O
在作图过程中, 我们应该注意什么呢?
1、作图必须用直尺、铅笔。 2、光线用实线, 且要画箭头表示光的传播方向。 3、法线画虚线。 4、反射面的反面应画斜线。 5、标出反射角r和入射角i。
根据光的反射定律, 我们可以解释生活、生产中的 不少问题。如用小镜子将室外阳光照射到室内就是光 的反射现象。
平面镜
实验: 探究光的反射规律
器材: 光源、平面镜、可折转的光屏。
步骤: 1、让入射光线沿光屏投射到 平面镜上ቤተ መጻሕፍቲ ባይዱ 观察反射光线的方 向。
入射光线和反射光线分 别位于法线的两侧。
2、将有反射光线的半个光屏 向后折转一个角度, 观察光屏 上还有反射光线吗? 为什么?
光屏上不能看到反射光线。 入射光线和反射光线在同 一个平面内
4、如图所示, 小明利用一块平面镜使此时的太阳 光水平射入隧道内．请你通过作图画出平面镜并 标出反射角的度数．
5、如图所示, 太阳光与水平地面成锐角, 小聪想用 一个平面镜把太阳光竖直反射到井底, 请在图中帮 小聪画出平面镜, 并在图中标出入射角i和反射角r。
小结
一、光的反射
1、反射定律 2、光路可逆 3、画反射光路图
二、镜面反射和漫反射
课堂检测
1．下列光现象中, 由于光的反射引起的是（ A）
A．水中倒影 B．小孔成像 C．日食的形成 D．影子的形成
2、如图所示, 作出入射线AO经平面镜反射后的反 射线OB, 并标出反射角的度数。
50°
3、画出反射光线OB的入射光线。
教室里的黑板， 投影幕布发生 的都是漫反射。

——光沿直线传播,射到不透明 物体上时,在其后面产生影子。
日食
月食
日食
月食
太阳光在沿直线传播的过程中，遇到不透明的地球 （月亮），在地球（月亮）后面光无法到达的区域 便产生了月食（日食）。
2、站队看齐——前面一个同学刚好
挡住后面所有的同学，队伍就直了。
3、射击瞄准:
“三点一线”才能射得 准，即枪上标尺的缺口、 枪上的准星和射击目标 要在一条直线上.
速度约是上述值的2/3。 想一想：雷声和闪电是同时发生的，我们
为什么总是先看到闪电后听到雷声？
拓展：天文学上常用光年（光在一年内传播的距离）作长度单位
1光年= 3×108 米/秒 ×365 ×24 ×3600秒
=9.4608 × 1015米
小结：
1、光源； 2、光的直线传播； 3、光线； 4、利用所学的知识解释现象； 5、光速。
欣 赏 ： 五 彩 斑 斓 的 光 现 象
由于阳光，大自然才变得如此色彩斑斓
欣 赏 ： 五 彩 斑 斓 的 光 现 象
由于阳光，大自然才变得如此色彩斑斓
第一节 光的反射
注意：人看到物体的条件——有光进入人眼
一、光源：正在发光的物体叫做光源.
太阳 钻石
月亮 蜡烛
天然光源
人造光源
二、科学探究：光的传播路径
提出问题 光是怎样传播的？ 猜想 光是沿... ...传播的
设计实验
进行实验
观察现象 得出结论
水
玻璃砖
结论：光在同种均匀物质中沿直线传播
三、光线：用一条带有箭头的直线表示光 的传播路径和方向，这样的直线叫光线。
点光源发出的光线： s
平行光线： (太阳光)
四、光沿直线传播的应用…… 1、影子的形成

反射光线将会怎样 射出呢？
特点：反射面平整光滑；当光平行入射 时，会被平行反射，法线彼此平行。
漫反射
反射光线还会平行吗？
特点：反射面粗糙，凹凸不平；当 光平行入射时，反射光线向四面八方， 法线彼此不平行。

镜面反射和漫反射是两种不同的
反射现象，它们遵守光的反射定律
吗？
镜面反射和漫反射都遵守光的反射 定律。
因此放在阳光中的白纸和平面镜， 只有在一定角度才能看见平面镜反射的 光。而在任何角度都能看见白纸。
我们能看清本身不发光的物体，就 是因为产生了漫反射。
生活中哪些现象是镜面反射？哪些是漫反 射？你能举出例子吗？
镜面反射：平面镜、玻璃、平静的水面…… 漫反射∶黑板、银幕、一般物体……
问题
一束光与水平方向成60°角，要使其反射光 沿水平方向射出，则平面镜与水平方向的夹 角是多少？
分析与解答：与水平方向成60°角的入射光 线沿水平方向反射两种情况．
解答
120°
α
β
第一在两图中画出法线，然后再画出与法线垂直的镜面。
可以看出，平面镜与水平面的夹角就是反射光线与镜面的夹 角∠α 和∠β 。这样就可以计算出镜面与水平方向的夹角．如图 所示．
∠α=90°－（1/2）×120°=30°
3
请同学们根据图 中所示入射光线
2
的方向，讨论猜
想一下反射光线
1
将沿什么方向射
出？
视察光的反射现象
实验1
在这个实验中我们发现了什么呢？ 入射光线和反射光线在同一平面 内。
激光笔
入射光线
光屏
法线
N
反射光线
平面
平面镜
O
实验2
在这个实验中我们发现了什么呢？ 入射光线和反射光线分别位于法线的两侧。 反射角与入射角有什么关系？
