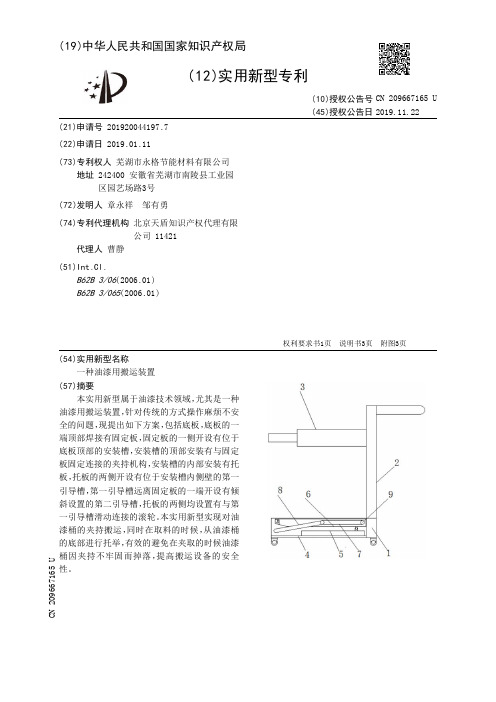

【CN209739116U】一种金属涂料桶运输装置【专利】

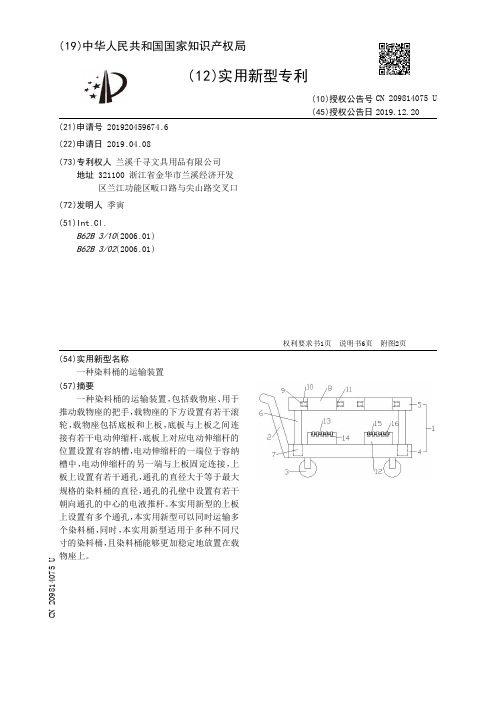

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920459674.6(22)申请日 2019.04.08(73)专利权人 兰溪千寻文具用品有限公司地址 321100 浙江省金华市兰溪经济开发区兰江功能区畈口路与尖山路交叉口(72)发明人 季寅　(51)Int.Cl.B62B 3/10(2006.01)B62B 3/02(2006.01)(54)实用新型名称一种染料桶的运输装置(57)摘要一种染料桶的运输装置，包括载物座、用于推动载物座的把手，载物座的下方设置有若干滚轮，载物座包括底板和上板，底板与上板之间连接有若干电动伸缩杆，底板上对应电动伸缩杆的位置设置有容纳槽，电动伸缩杆的一端位于容纳槽中，电动伸缩杆的另一端与上板固定连接，上板上设置有若干通孔，通孔的直径大于等于最大规格的染料桶的直径，通孔的孔壁中设置有若干朝向通孔的中心的电液推杆。

本实用新型的上板上设置有多个通孔，本实用新型可以同时运输多个染料桶，同时，本实用新型适用于多种不同尺寸的染料桶，且染料桶能够更加稳定地放置在载物座上。

权利要求书1页 说明书6页 附图2页CN 209814075 U 2019.12.20C N 209814075U权　利　要　求　书1/1页CN 209814075 U1.一种染料桶的运输装置，包括载物座(1)、用于推动所述载物座(1)的把手(2)，所述载物座(1)的下方设置有若干滚轮(3)，其特征在于：所述载物座(1)包括底板(4)和上板(5)，所述底板(4)与所述上板(5)之间连接有若干电动伸缩杆(6)，所述底板(4)上对应所述电动伸缩杆(6)的位置设置有容纳槽(7)，所述电动伸缩杆(6)的一端位于所述容纳槽(7)中，所述电动伸缩杆(6)的另一端与所述上板(5)固定连接，所述上板(5)上设置有若干通孔(8)，所述通孔(8)的直径大于等于最大规格的染料桶的直径，所述通孔(8)的孔壁中设置有若干朝向所述通孔(8)的中心的电液推杆(9)。

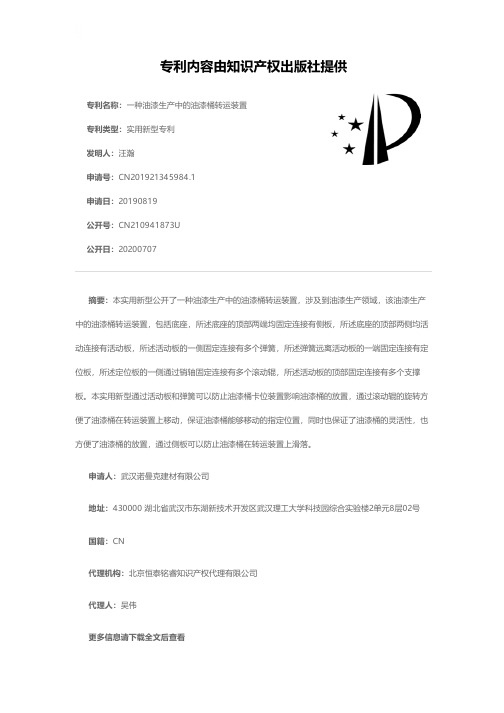

专利名称：一种油漆生产中的油漆桶转运装置专利类型：实用新型专利
发明人：汪瀚
申请号：CN201921345984.1
申请日：20190819
公开号：CN210941873U
公开日：
20200707
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种油漆生产中的油漆桶转运装置，涉及到油漆生产领域，该油漆生产中的油漆桶转运装置，包括底座，所述底座的顶部两端均固定连接有侧板，所述底座的顶部两侧均活动连接有活动板，所述活动板的一侧固定连接有多个弹簧，所述弹簧远离活动板的一端固定连接有定位板，所述定位板的一侧通过销轴固定连接有多个滚动辊，所述活动板的顶部固定连接有多个支撑板。

本实用新型通过活动板和弹簧可以防止油漆桶卡位装置影响油漆桶的放置，通过滚动辊的旋转方便了油漆桶在转运装置上移动，保证油漆桶能够移动的指定位置，同时也保证了油漆桶的灵活性，也方便了油漆桶的放置，通过侧板可以防止油漆桶在转运装置上滑落。

申请人：武汉诺曼克建材有限公司
地址：430000 湖北省武汉市东湖新技术开发区武汉理工大学科技园综合实验楼2单元8层02号国籍：CN
代理机构：北京恒泰铭睿知识产权代理有限公司
代理人：吴伟
更多信息请下载全文后查看。

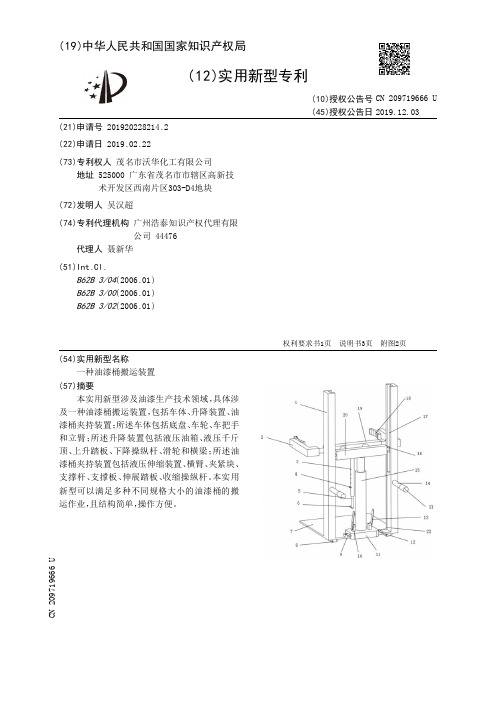

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920228214.2(22)申请日 2019.02.22(73)专利权人 茂名市沃华化工有限公司地址 525000 广东省茂名市市辖区高新技术开发区西南片区303-D4地块(72)发明人 吴汉超　(74)专利代理机构 广州浩泰知识产权代理有限公司 44476代理人 聂新华(51)Int.Cl.B62B 3/04(2006.01)B62B 3/00(2006.01)B62B 3/02(2006.01)(54)实用新型名称一种油漆桶搬运装置(57)摘要本实用新型涉及油漆生产技术领域，具体涉及一种油漆桶搬运装置，包括车体、升降装置、油漆桶夹持装置；所述车体包括底盘、车轮、车把手和立臂；所述升降装置包括液压油箱、液压千斤顶、上升踏板、下降操纵杆、滑轮和横梁；所述油漆桶夹持装置包括液压伸缩装置、横臂、夹紧块、支撑杆、支撑板、伸展踏板、收缩操纵杆。

本实用新型可以满足多种不同规格大小的油漆桶的搬运作业，且结构简单，操作方便。

权利要求书1页 说明书3页 附图2页CN 209719666 U 2019.12.03C N 209719666U权　利　要　求　书1/1页CN 209719666 U1.一种油漆桶搬运装置，包括车体，其特征在于：还包括升降装置、油漆桶夹持装置；所述车体包括底盘、车轮、车把手和立臂，所述立臂设置有两个，且垂直立于所述底盘上面，所述立臂的内侧设置有凹槽，所述车轮连接在所述底盘下面，所述车把手连接在所述立臂上；所述升降装置包括液压油箱、液压千斤顶、上升踏板、下降操纵杆和横梁，所述液压油箱安装在所述底盘上面，所述液压千斤顶、所述上升踏板和所述下降操纵杆安装在所述液压油箱上，所述横梁固定于所述液压千斤顶上；所述油漆桶夹持装置包括液压伸缩装置、横臂、夹紧块、支撑杆、支撑板、伸展踏板、收缩操纵杆和液压胶管，所述液压伸缩装置连接在所述横梁上，所述横臂连接在所述液压伸缩装置上，所述夹紧块连接在所述横臂上，所述支撑杆连接在所述液压伸缩装置下面，所述支撑板安装在所述支撑杆底端，所述伸展踏板和所述收缩操纵杆安装在所述液压油箱上，所述液压油箱通过所述液压胶管为所述液压伸缩装置供油。

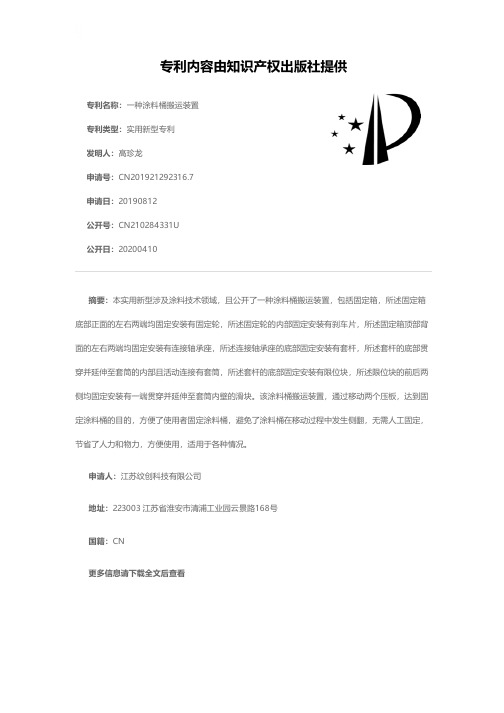

专利名称：一种涂料桶搬运装置专利类型：实用新型专利
发明人：高珍龙
申请号：CN201921292316.7申请日：20190812
公开号：CN210284331U
公开日：
20200410
专利内容由知识产权出版社提供
摘要：本实用新型涉及涂料技术领域，且公开了一种涂料桶搬运装置，包括固定箱，所述固定箱底部正面的左右两端均固定安装有固定轮，所述固定轮的内部固定安装有刹车片，所述固定箱顶部背面的左右两端均固定安装有连接轴承座，所述连接轴承座的底部固定安装有套杆，所述套杆的底部贯穿并延伸至套筒的内部且活动连接有套筒，所述套杆的底部固定安装有限位块，所述限位块的前后两侧均固定安装有一端贯穿并延伸至套筒内壁的滑块。

该涂料桶搬运装置，通过移动两个压板，达到固定涂料桶的目的，方便了使用者固定涂料桶，避免了涂料桶在移动过程中发生侧翻，无需人工固定，节省了人力和物力，方便使用，适用于各种情况。

申请人：江苏纹创科技有限公司
地址：223003 江苏省淮安市清浦工业园云景路168号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920462881.7(22)申请日 2019.04.08(73)专利权人 福建刺桐花涂料科技有限公司地址 362000 福建省泉州市鲤城区江南高新技术电子信息产业园区金浦工业东路16号(72)发明人 吴俊明　吴锦鸿　彭有林　吴炳川　(51)Int.Cl.B62B 3/02(2006.01)B62B 3/04(2006.01)B62B 5/00(2006.01)(54)实用新型名称一种涂料运输用转运装置(57)摘要本实用新型公开了一种涂料运输用转运装置，包括限位平台、支撑平台、支撑板、连接杆、传动机组和涂料桶，所述限位平台和支撑平台均为两侧构造为弧面的板状结构，支撑平台与限位平台的两侧连接有多组连接杆，所述限位平台上开设有第一契合槽，所述支撑平台上开设有第二契合槽，所述限位平台的上端面两侧安装有用于抬起涂料桶的传动机组，所述支撑平台的上端面安装有用于支撑涂料桶的支撑板，所述限位平台的一侧开设有适配涂料桶外缘面的弧形适配槽，且第一契合槽远离弧形适配槽的一侧开设有供防护杆卡接安装的插槽。

该涂料运输用转运装置，结构合理，易于涂料桶的上架运输，并有效实现运输时的稳定，具有较高的实用价值。

权利要求书1页 说明书3页 附图3页CN 209833694 U 2019.12.24C N 209833694U权　利　要　求　书1/1页CN 209833694 U1.一种涂料运输用转运装置，包括限位平台(1)、支撑平台(2)、支撑板(3)、连接杆(4)、传动机组(5)和涂料桶(11)，其特征在于：所述限位平台(1)和支撑平台(2)均为两侧构造为弧面的板状结构，所述支撑平台(2)设置于限位平台(1)的下方，且支撑平台(2)与限位平台(1)的两侧连接有多组连接杆(4)，所述限位平台(1)上开设有第一契合槽(101)，所述支撑平台(2)上开设有第二契合槽(201)；所述限位平台(1)的上端面两侧安装有用于抬起涂料桶(11)的传动机组(5)，所述支撑平台(2)的上端面安装有用于支撑涂料桶(11)的支撑板(3)，所述限位平台(1)的一侧开设有适配涂料桶(11)外缘面的弧形适配槽(102)，且第一契合槽(101)远离弧形适配槽(102)的一侧开设有供防护杆(6)卡接安装的插槽(601)，所述限位平台(1)的上端面远离插槽(601)的一侧设置有一组推柄(10)；所述传动机组(5)包括组用于提升垂直高度的第一液压泵(7)和一组用于夹持的第二液压泵(8)，所述第一液压泵(7)的底面与限位平台(1)的上端面配合固定，且第一液压泵(7)的上端设置有至少两组第一液压杆(701)，所述第一液压杆(701)的顶端设置有供第二液压泵(8)安装的安装板(702)，所述第二液压泵(8)朝向第一契合槽(101)的一侧设置有第二液压杆(801)，所述第二液压杆(801)与弧形抵接板(9)配合安装。

专利名称：一种油漆桶转运装置专利类型：实用新型专利
发明人：唐曙光
申请号：CN201821636930.6申请日：20181010
公开号：CN208813277U
公开日：
20190503
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种油漆桶转运装置，包括推车本体，推车本体由托板、立柱、两个主动轮和两个导向轮组成，托板一侧的内部穿插连接有转轴，转轴上活动连接有立板，两个主动轮通过传动轴传动连接，传动轴上固定安装有第一齿轮，托板底端的中部固定安装有电机，电机的输出轴上连接有第二齿轮，第一齿轮与第二齿轮通过链条传动连接，电机的一侧固定安装有蓄电池，本实用新型通过电机带动推车运动，相比较人工推动，工作效率更高，推车运动也更加稳定，托板上安装挡板，托板上开设油漆桶放置槽，托板一端穿插连接立板，挡板和油漆桶放置槽可以防止油漆桶滚落，更好的固定油漆桶，立板下放时，可以直接将油桶滚下卸货，方便快捷。

申请人：山东梁山贝格尔漆业有限公司
地址：272600 山东省济宁市梁山县拳铺工业园华信路
国籍：CN
代理机构：济宁汇景知识产权代理事务所(普通合伙)
代理人：徐国印
更多信息请下载全文后查看。

专利名称：一种油漆桶搬运装置专利类型：实用新型专利
发明人：吴斌斌
申请号：CN202021563177.X 申请日：20200731
公开号：CN212685633U
公开日：
20210312
专利内容由知识产权出版社提供
摘要：本公开公开了一种油漆桶搬运装置，包括：底板、滚轮、扶手、立柱、伸缩装置、升降装置和夹紧装置，底板为矩形底座，底板的底部与滚轮固定连接，滚轮带动底板移动，底座的一侧与立柱固定连接，立柱与底板相互垂直，立柱的两侧设有扶手，方便操作人员推动，立柱与升降装置固定连接，伸缩装置与升降装置固定连接，伸缩装置与底板相互平行，夹紧装置与伸缩装置固定连接。

本公开通过利用升降装置、伸缩装置和夹紧装置完成对油漆桶的装夹，通过推动扶手，实现对油漆桶的搬运，如果量稍微多的话，还能将油漆桶叠加起来，这解决了小批量的油漆桶的搬运时需要人力多的问题。

申请人：山东倍盛特新材料科技有限公司
地址：272000 山东省济宁市任城区济北高新技术产业园内、博大路以北
国籍：CN
代理机构：济南泉城专利商标事务所
代理人：刘燕丽
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920262931.7(22)申请日 2019.03.01(73)专利权人 河南伟业新材料有限公司地址 467000 河南省平顶山市神马大道东段666号高新火炬园6号厂房(72)发明人 张世伟　(74)专利代理机构 郑州立格知识产权代理有限公司 41126代理人 田磊(51)Int.Cl.B65G 65/23(2006.01)(54)实用新型名称一种铸造涂料盛装桶搬运装置(57)摘要本实用新型涉及铸造涂料技术领域，且公开了一种铸造涂料盛装桶搬运装置，包括U形底板，所述U形底板的上表面固定连接有两个支撑杆，所述U形底板的上表面固定连接有液压推杆，所述液压推杆的输出端固定连接有横杆，所述横杆的两端均固定连接有轴承座，两个所述支撑杆相对的一侧之间固定连接有固定杆，所述固定杆的上表面固定连接有两个链条，所述链条的外表面与所述轴承座相连。

该铸造涂料盛装桶搬运装置，通过设置C形夹板，在使用时，将料桶紧靠C形夹板，旋转螺纹杆，通过螺纹套筒调节限位卡块的高度，使其卡紧料桶，将防护带安装好后，通过卡座卡紧，起到稳定安装料桶的效果，通过车轮，推动装置，从而大都稳定搬运铸造涂料盛装桶的目的。

权利要求书1页 说明书3页 附图2页CN 209721019 U 2019.12.03C N 209721019U权　利　要　求　书1/1页CN 209721019 U1.一种铸造涂料盛装桶搬运装置，包括U形底板（1），其特征在于：所述U形底板（1）的上表面固定连接有两个支撑杆（2），所述U形底板（1）的上表面固定连接有液压推杆（3），所述液压推杆（3）的输出端固定连接有横杆（4），所述横杆（4）的两端均固定连接有轴承座（5），两个所述支撑杆（2）相对的一侧之间固定连接有固定杆（6），所述固定杆（6）的上表面固定连接有两个链条（7），所述链条（7）的外表面与所述轴承座（5）相连，所述链条（7）的底端固定连接有安装架（8），所述安装架（8）的背面固定连接有两个卡座（9），所述卡座（9）与所述支撑杆（2）活动连接，所述卡座（9）的内壁通过轴承转动连接有C形夹板（10），所述C形夹板（10）的两端均通过销轴转动连接有防护带（11），所述防护带（11）远离所述C形夹板（10）的一端固定连接有连接卡座（12），两个所述防护带（11）通过所述连接卡座（12）卡接，所述C形夹板（10）的背面固定连接有螺纹套筒（13），所述螺纹套筒（13）的内部螺纹连接有螺纹杆（14），所述螺纹杆（14）的底端固定连接有限位卡块（15）。

专利名称：一种方便包裹油漆桶的运输装置专利类型：实用新型专利
发明人：李丽丹
申请号：CN202020865179.8
申请日：20200521
公开号：CN212579916U
公开日：
20210223
专利内容由知识产权出版社提供
摘要：本实用新型涉及油漆技术领域，且公开了一种方便包裹油漆桶的运输装置，包括装载盒，装载盒的底部活动连接有便携部件，装载盒的顶部活动连接有限位盖，装载盒的内侧底壁固定连接有固定部件，固定部件的内部卡接有油漆桶，装载盒的两侧均固定连接有对接板件，所述便携部件包括支撑底盘、活动轮和手持架，支撑底盘的底盘与活动轮的轴心活动连接。

本实用新型解决了目前装满了涂料的油漆桶不仅体积十分大，而且很重，工人搬运十分不便，目前现有的运输车在运输过程中存在稳定性不好，油漆桶容易晃动的缺点，如果晃动的幅度太大，油漆桶就很容易掉到地面而造成损失的问题。

申请人：李丽丹
地址：337100 江西省萍乡市莲花县坊楼镇沿背村沿背55号
国籍：CN
更多信息请下载全文后查看。
