九年级上册物理单元测试卷第13章《电路初探》姓名：_________班级：_________学号：_________注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题1．下列不属于电源的是（）A．干电池B．发电机C．电磁炉D．太阳能电池2．下面是小明同学对有关电路分析后作出的判断，其中正确的是（）A．在连接电路的过程中，一定要从电源的正极出发，逐个顺次连接元件B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．教室内的三盏日光灯由一个开关控制，它们同时亮，同时熄灭，这三盏灯的连接方式为并联D．两个灯泡连接在同一电路中，如果其中一个出现故障而不亮，另一个灯泡能亮，则两个灯泡的连接方式为并联3．新型电动公共汽车的动力来源于电动机。
它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。
如图中符合要求的电路是（）A．B．C．D．4．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（）A．0.5A B．0.4A C．0.9A D．1.4A5．与图所示实验电路相对应的电路图是图中的（）A．B．C．D．6．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光来确定。
下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与“判断电路中是否有电流”方法相同的是（）A．通过测100张纸的厚度来测1张纸的厚度B．学习电压时，通过对比水压来认识它C．通过研究墨水在清水中的扩散现象认识分子的运动情况D．研究滑动摩擦力与接触面粗糙程度关系时，控制压力不变7．如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．L1与L2两端的电压D．电源电压8．如图甲所示电路，闭合开关S，两灯都发光，两电流表的指针位置均如图乙所示，则电流表A1的示数是和通过灯L1的电流为（）A．0.3A 0.3A B．1.5A 0.3A C．1.5A 1.2A D．1.5A 1.5A9．如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲∶I乙为（）A．2∶1 B．3∶1 C．2∶3 D．1∶310．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（）A．若测量前指针在零刻线偏右，则测量结果比实际值偏大B．此时电流表的示数为1.3AC．灯L1与L2的连接方式是串联D．电流表测的是通过灯L1的电流11．小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关进行实验，下列判断正确的是（）A．电源电压为1.5VB．灯泡L1和L2是并联的C．若灯L1断路，则电流表示数为零、电压表示数不为零D．若灯L2断路，则电流示数不为零，电压表示数为零12．如图所示电路，下列分析不正确的是（）A．仅闭合S1、S2时，L1、L2并联，A1测得是L1的电流，A2无示数B．仅闭合S1、S3时，L1、L2并联，A1、A2均有示数C．仅闭合S2、S3时，电源短路D．仅闭合S3时，L1、L2串联，A1、A2的示数相等二、填空题13．家庭电路中各用电器是_________的，开关和用电器是_________的（均填串联或并联）14．电路就是用导线把电源、用电器、_________等元件连接起来组成的电流路径，实验室所用导线的材料通常是_________。

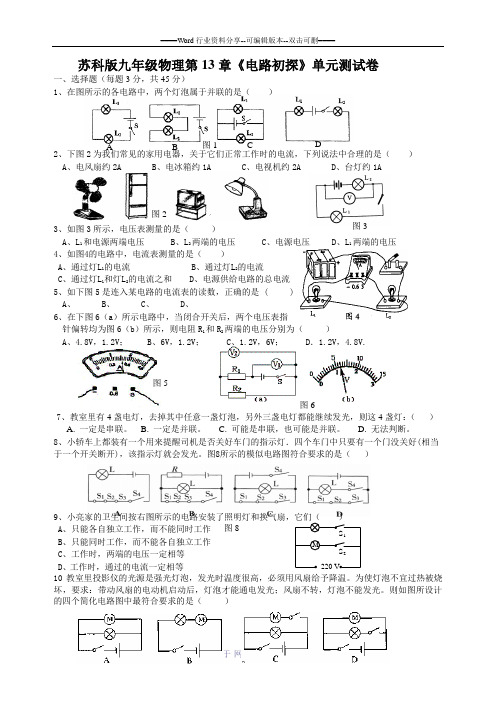

220 V S 1M S 2 苏科版九年级物理第13章《电路初探》单元测试卷一、选择题（每题3分，共45分）1、在图所示的各电路中，两个灯泡属于并联的是（ ）2、下图2为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（ ）A 、电风扇约2AB 、电冰箱约1AC 、电视机约2AD 、台灯约1A3、如图3所示，电压表测量的是（ ）A 、L 1和电源两端电压B 、L 2两端的电压C 、电源电压D 、L 1两端的电压4、如图4的电路中，电流表测量的是（ ）A 、通过灯L 1的电流B 、通过灯L 2的电流C 、通过灯L 1和灯L 2的电流之和D 、电源供给电路的总电流5、如下图5是连入某电路的电流表的读数，正确的是 ( )A 、B 、C 、D 、6、在下图6（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图6（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A 、4.8V ，1.2V ；B 、6V ，1.2V ；C 、1.2V ，6V ；D ．1.2V ，4.8V.7、教室里有4盏电灯，去掉其中任意一盏灯泡，另外三盏电灯都能继续发光，则这4盏灯：（ ）A. 一定是串联。
B. 一定是并联。
C. 可能是串联，也可能是并联。
D. 无法判断。
8、小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。
图8所示的模似电路图符合要求的是（ ）9A 、只能各自独立工作，而不能同时工作 B 、只能同时工作，而不能各自独立工作 C 、工作时，两端的电压一定相等D 、工作时，通过的电流一定相等10教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。
为使灯泡不宜过热被烧坏，要求：带动风扇的电动机启动后，灯泡才能通电发光；风扇不转，灯泡不能发光。
则如图所设计的四个简化电路图中最符合要求的是（ ）图2 图3 图5图6A B C D 图1 图811、在做电学实验时，按右图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。

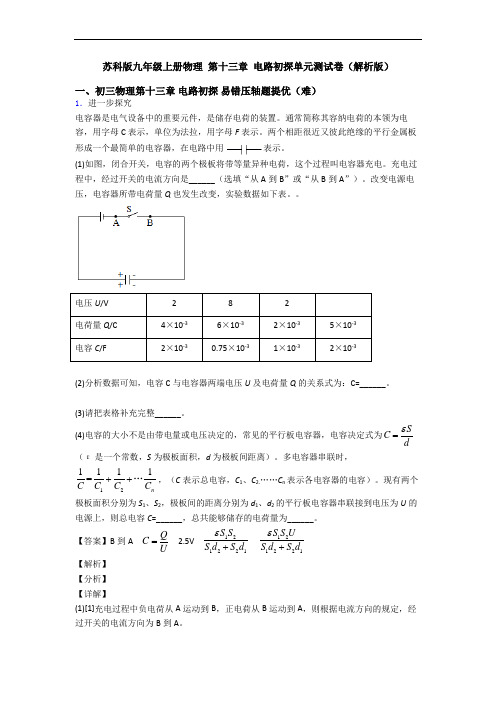

苏科版九年级上册物理第十三章电路初探单元测试卷（解析版）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．图甲是安装在木板正面的部分电路，其中a 、b 、c 、d 是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L 1、L 2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
苏科版九年级物理上册《第十三章电路初探》单元测试卷(附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列说法中，正确的是（ ）A ．电路中，开关必须接在电源正极和用电器之间，开关才能控制用电器B ．绝对不能把电池的正极和负极直接用导线连起来C ．路灯是依次排成一列安装的，它们必定都是串联的D ．用一开关控制两盏灯，使它们同时亮，同时灭，这两盏灯一定是串联的 2．如图所示实物电路图，下列分析正确的是（ ）A ．1L 和2L 串联B ．S 只控制2LC ．1A 测1L 和2L 的电流D ．2A 测2L 的电流3．下列关于电源和电流说法中不正确的是 （ ）A ．从能的转化角度说，电池是把化学能转化成电能的装置B ．电源外部，电流从正极经过用电器流向负极C ．电荷运动就能形成电流D ．金属导电时，自由电子移动方向和电流方向相反4．如图所示，电源电压为6V ，闭合开关S ，电压表示数为3.8V ,则A ．L 1 两端电压为3.8VB ．L 2 两端电压为 3.8VC ．电源与L 1 两端电压之和为 3.8VD ．L 2 两端电压为 2.2V5．小谢在做实验时，先连成如图所示的电路，闭合开关1S 并观察灯泡亮暗情况后，再闭合开关2S ，小谢看到的现象是（ ）A ．两只灯泡一直都不亮B ．两只灯泡一直亮C ．两只灯泡开始都亮，后来2L 不亮D ．两只灯泡开始都亮，后来1L 不亮6．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）A ．换气扇和照明灯不能同时工作B ．换气扇和照明灯只能同时工作C ．换气扇和照明灯工作时，通过它们的电流一定相等D ．换气扇和照明灯工作时，通过它们的电流有可能相等7．如图所示电路中，闭合开关后发现L 1和L 2均不发光，电流表无示数。
为了找出故障原因，小华用电压表进行检测，ac 间电压为3V ，发现ab 间电压为3V ，bc 间电压为0。

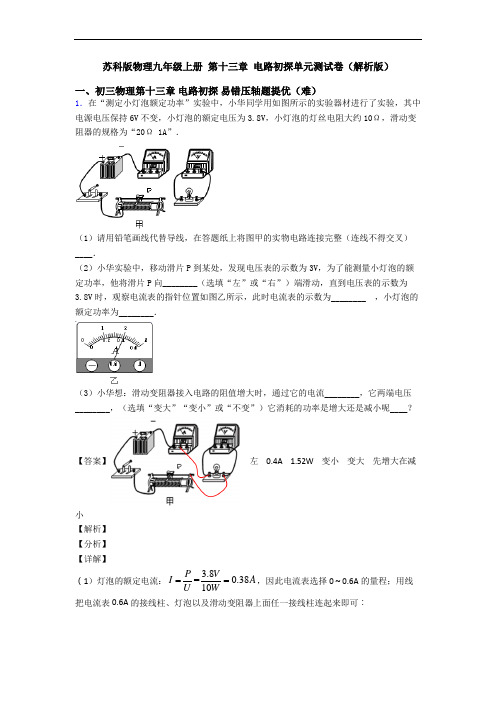

苏科版物理九年级上册 第十三章 电路初探单元测试卷（解析版）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．3．在探究并联电路电流规律的实验中，如图甲是实验的电路图．（1）连接电路之前，开关应处于_______状态；电流表应______（选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的________点．（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是____；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_________A．（3）表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处A点的电流I A B点的电流I B C点的电流I C0.18A0.18A0.36A①_____________________________②_________________________________【答案】断开串联 C 电流表的正负接线柱接反了 0.24 只进行了一次实验所选的两灯泡的规格相同【解析】【分析】（1）在连接电路时，开关应断开,电流表应串联在被测电路中，由此解答；（2）连接电路时，电流表正负接线柱不要接反，否则电流表指针将反向偏转；由图先电流表确定其量程与分度值，再读出其示数；（3）为得出普遍结论，应使用不同规格的实验器材进行多次实验，测出多组实验数据．【详解】(1)为了保护电路，在连接电路时，开关应处于断开状态；根据电流表的使用规则，电流表应串联在被测电路中．若要测量干路电流，则电流表应接在甲图中的C点；(2)由图乙所示可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；由如图丙所示电流表可知，其量程为0∼0.6A，分度值为0.02A，示数为0.24A；(3)由题意可知，小亮同学使用的灯泡规格相同，由表中实验数据可知，小亮的探究过程的两点不妥之处：①只进行了一次实验，只测出了一组实验数据，②由于使用的灯泡规格相同，只进行了一次实验，实验结论不具有普遍性，为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据．故答案为断开；串联； C；电流表的正负接线柱接反了； 0.24 ；只进行了一次实验；所选的两灯泡的规格相同．4．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。
苏科版九年级上册物理第十三章电路初探单元测试卷（含答案解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。
(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。
小聪的办法是否正确？请说明理由。
答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。
根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。
此结论存在的不足之处是：______。
U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。
(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。
(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。
[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。
(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。
(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。
苏科版九年级物理上册第十三章电路初探同步单元检测（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
第13章《电路初探》单元检测一、选择题1.在下列电路元件中，全部为用电器的是（）A.电铃、开关、电饭锅B.白炽灯、电动机、电视机C.电源、电线、空调器D.洗衣机、收录机、电池组2. 你见过史上最小气的猴子吗？如图所示，你只要抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。
这里香蕉的作用相当于电路中的（）A.开关B.导线C.电源D.用电器3. 如图所示，物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内）。
当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭，说法错误的是（）A.根据上述现象，这两只小灯泡可能是串联的B.根据上述现象，这两只小灯泡可能是并联的C.拧下一只灯泡，闭合开关，另一只灯泡正常发光，则两灯是并联的D.用一根导线并连在AB两个接线柱上，发现灯仍能发光，则两灯是并联的4. 下列电路图中，与实物图对应的是（）A. B. C. D.5. 如图，开关S闭合后，电流从电池正极出发，通过灯泡后流回负极，则通过两个灯泡电流大小关系是（）A.＞B.＜C.=D.无法确定6. 下列家用电器在正常工作时，通过的电流最大的是（）A.电熨斗B.电风扇C.电视机D.手电筒7.在下面的电路中，闭合开关S，能用电压表测量两端电压的是（）A. B. C. D.8. 在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电阻和中的电流分别为（）A.1.2A，0.22AB.0.96A，0.24AC.0.98A，0.22AD.0.24A，1.2A9. 如图所示，若开关S闭合后，灯、均不亮，小美同学利用一根导线去查找电路故障，当她将导线连接在灯两端时，两灯均不亮，将导线连接在灯两端时，灯亮而灯不亮.由此可以判断（）A.灯短路B.灯短路C.灯断路D.灯断路10.如图所示为一种声光报警器的电路图，闭合开关和后，会出现的现象是（）A.灯亮，铃响B.灯亮，铃不响C.灯不亮，铃响D.灯不亮，铃不响11. 下列电路图中，开关S闭合后，两个电灯并联的是（）A. B. C. D.12.某种电子测温枪靠近被测者额头，闭合测温开关，只有热敏电阻R工作。
答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！苏科版九年级物理《第十三章电路初探》单元测试一、单选题1．如图所示的电路图，闭合开关S 后，电路正常工作，下列关于A 、B 、Ｃ三处电流的大小关系正确的是（）A ．AB CI I I ==B ．A B C I I I <<C ．A B C I I I >>D ．A B CI I I =>2．两位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。
当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙所示的两种情况。
分析在电流表的使用上，分别存在的问题是（）A ．甲表＋、-接线柱接反了，乙表选接的量程小了B ．甲表选接的量程小了，乙表＋、-接线柱接反C ．甲表＋、-接线柱接反了，乙表短路了D ．甲表断路了，乙表短路了3．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电，其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。
苏科版九年级上册物理 第十三章 电路初探单元综合测试（Word 版 含答案）一、初三物理第十三章 电路初探 易错压轴题提优（难） 1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。
改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。
电压U /V 2 8 2电荷量Q /C 4×10-3 6×10-3 2×10-3 5×10-3 电容C /F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SC dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。
多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。
现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。
【答案】B 到A QC U= 2.5V121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】 【分析】 【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。
电路初探一、选择题(每题2分,共24分)1．如图（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。
则如图（乙）所示电路中，与之对应的是（）2．下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是( ) A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D. 一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的3．如图所示的电路中，开关只控制灯L2的电路是 ( )4．冲洗照片用的“曝光箱”内有红白两个灯泡，箱外有两个开关S1、S2。
根据需要，当先闭合S1时只有红灯L1发光，再闭合S2时红灯L1和白灯L2均发光；并要求在S1闭合前，即使先接通S2，L2也不发光。
根据上述要求设计的下列电路图中正确的是（）A B C5．用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯不发光，过一会儿，干电池发热，这个现象的电路故障是（ ）A ．开路B ．灯泡是坏的C ．短路D ．无法判断 6．下列家用电器在正常工作时，通过的电流最大的是（ ）7．下列说法中正确的是（ ）A ．在串联电路中，电流表的位置越靠近电源正极，测得的电流越大B ．电流表既可以串联在电路中，也可以并联在电路中使用C ．两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的D ．分别用电流表的两个量程测量同一个用电器的电流，测得的示数一定是相同的 8．如图的电路中电表连接正确的是（ ）9．在如图所示的电路中，当开关S 闭合后，两灯均正常发光。
若某一时刻，灯L 1的灯丝突然烧断后，下列说法中正确的是（ ）A ．两只电流表示数均变小B ．两只电流表示数均变大C ．两只电流表示数变成相等D ．两只电流表示数均不变 10．如图所示，若闭合开关S ，在下列判断中正确的是（ ） A ．电压表被烧坏 B ．电流表被烧坏 C ．灯泡被烧坏 D ．不会发生故障11．如图所示的电路中，电源电压不变，闭合开关S ，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（ ）A ．灯L 1的灯丝可能已烧断B ．灯L 1亮度可能不变C ．灯L 2可能断路D ．灯L 2可能短路12．如图所示电路，电源电压保持不变，三只电表均完好．开关S 闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是( )A ．电压表V 1示数为零，灯L 1断路B ．电压表V 1示数为零，灯L 1短路C ．电流表A 示数为零，灯L 2断路A ．计算器B ．收音机C ．日光灯D ．彩电A B C D 第9题D ．电流表A 示数为零，灯L 2短路二、填空题(每空1分,共30分)13．如图是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮、或一齐灭.①有同学说，这两个灯泡是串联的你的看法是＿＿＿＿＿＿＿；简述理由：＿＿＿＿＿＿。
②不打开盒子，也无任何辅助器材，如何证明你的上述看法。
简要说明你的操作方法及结论：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
14．有一仪器中的电路如图所示，其中带金属细杆的金属滑块M 与两侧金属弹簧相连接并接入电路中，金属块M 与弹簧套在光滑绝缘水平细杆上。
现将该仪器固定在一辆汽车上，当汽车启动时，＿＿＿＿亮（选填“红灯”或“绿灯”）；当汽车急刹车时，＿＿＿＿亮（选填“红灯”或“绿灯”）。
15．如图是简化了的电冰箱的电路图。
图中M 是压缩机的电动机，L 是电冰箱内 部的照晚灯。
当电冰箱接入电路后，关闭了电冰箱的门时，开关S 1与S 2的状态是＿＿＿＿＿＿＿＿；当又打开正在工作的电冰箱门时，开关S 1与S 2的状态是＿＿＿＿＿＿＿＿＿＿＿。
16．如图所示，要使两灯串联，应闭合开关＿＿＿；闭合开关S 1和S 3 ，两灯＿＿＿联；为避免短路，不能同时闭合开关＿＿＿。
17．生活中经常使用的小彩灯是＿＿＿（“串”、“并”）联的。
如图所示，有一种节日彩灯上有50只相同的小灯泡，接到照明电路中，50只小灯泡都发光，如果电源插头处的电流为200mA ，那么，通过每只小灯泡的电流是＿＿＿A ，每只小灯泡两端的电压为＿＿＿V 。
18．使用电流表测电路中的电流时，电流表要＿＿＿联接入被测电路中，如果用电流表的“0．6”和“-”的接线柱接入电路时，应让电流从＿＿＿极进入电流表。
用电压表测某电路两端电压时，电压表要与被测的电路＿＿＿。
19．芳芳做“用电流表测电流”的实验，电路连接正确。
闭合开关后，电流表的示数如图所示。
由此可以确定实验中的问题是＿＿＿＿＿＿＿＿＿＿＿＿＿，要使实验结果更为精确应＿＿＿＿＿＿＿＿＿＿＿＿＿，电流表的示数为 ＿＿＿。
第14题20．如图所示，电源电压保持不变，开关S 1已闭合。
若再闭合开关S 2，则＿＿＿＿＿＿＿＿＿_的示数变大，小灯泡L 1的亮度＿＿＿＿＿＿＿ (填“增强”、“减弱”或“不变”)。
21．如图所示，甲是＿＿＿＿，乙是＿＿＿＿，可组成两个小灯泡的并联电路。
（填“小灯泡”或“电流表”）22．某同学在做“用电流表测量电流”的实验中所用的电路如图甲所示，他按电路图正确连接电路并接通开关S 后，电流表A 1和A 2的指针位置如图乙所示，则灯泡L 1的示数是＿＿＿A ，灯泡L 2的电流是＿＿＿A 。
23．某同学连成如图所示电路，电池组的电压是6V ，两个小灯泡的额定电压都是6V ，开关S 闭合后，灯L 1亮，L 2不亮，电压表和电流表都有示数。
由此可以做出判断：灯L 2处可能是＿＿＿＿(填“断路”或“短路”)。
在原电路的基础上，只改动一处，就可以判断灯L 2是否真的损坏。
请简述你采用的方法＿＿＿＿＿＿＿＿，并做出判断：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
24．如图所示，a 是电压表的负接线柱引出的导线头，开关S 闭合后，a 接b 时，电压表的示数是6V ，a 接d 时，电压表的示数为1.5V ，则a 接c 时，电压表的示数为＿＿＿V ，则灯L 1两端电压为＿＿＿V ，灯L 2两端电压为＿＿＿V 。
三、作图题(第25题3分，第26题3分，第27题4分，第28题5分，共15分) 25．．火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。
请你把图中的各元件符号连接成符合上述设计要求的电路图。
（在答题卡中画出原图并作图）第21题乙第22题第23题第24题26．如图甲所示的电池盒，盒外有三个接线柱A 、B 、C ；盒内有三个5号电池插槽，六个接线柱a 、b 、c 、d 、e 、f ；部分连接好的导线已画出，如图乙中虚线所示．选接盒外不同接线柱，可从该电池盒获得1.5V 、3V 、4.5V 三种输出电压.请你在图13乙的虚线框内，用笔画线代替导线将三节干电池(用元件符号表示)连接起来，组成一个符合实际的电源，并满足下列要求：(1)AB 间电压1.5V (A 为负极，B 为正极)；(2)BC 间电压3V (B 为负极，C 为正极)； (3)AC 间电压4.5V (A 为负极，C 为正极)．27．在“用电流表测电流”的实验中，某同学连接的电路如图昕示。
(1)闭合开关，观察到灯泡L 1和L 2的发光情况是＿＿＿＿＿＿＿＿＿＿＿＿。
(2)针对上述现象，该电路存在的问题是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
(3)请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流。
(要求:在需要改动的导线上画”X ”，用笔将改动后的导线画出，导线不许交叉)。
28．请你仔细观察如图所示实物电路 ⑴在图中只加一根导线，使实物电路成为并联电路。
⑵在图中只改动一根导线的一端，使实物电路成为串联电路。
要求：在被改动的导线上画“×”，然后画出改动的导线。
甲乙四、实验探究题(第29题9分，第30题8分，第31题8分，共25分) 29．把铜片和铁片插到菠萝中，就成为一个水果电池。
⑴铜片和铁片哪个是正极? 写出你的判断方法：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
⑵换用其他的不同金属或水果再做一个水果电池。
在做过的水果电池中，用哪两种金属做电极、用什么样水果得到的电压最高?某同学通过实验得到下面的实验数据: 你的实验结论是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
⑶在探究的过程中，有同学提出猜想水果电池的电压可能与：①两金属片之间的距离有关；②两金属片插入水果中的深度有关。
请你设计研究水果电池的电压与两金属片插入水果中的距离是否有关的实验。
要求：写出实验步骤＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
⑷如果设法用自制水果电池为小灯泡供电，为了使小灯泡的亮度明显一些，你可以怎样做? ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿(说出一点即可)。
⑸目前人们乱扔废旧电池的现象非常普遍。
请你针对这种现象，给有关部门提出二条合理建议：＿＿＿＿＿＿＿＿＿＿＿＿，＿＿＿＿＿＿＿＿＿＿＿。
30．为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验。
（1）在连接电路时，开关应处于＿＿＿＿＿＿＿状态。
（2）小薇先将电流表接在L 1所在的支路，闭合开关后，观察到灯L 2发光，但灯L 2不发光，电流表的示数为零，电路可能存在的故障是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿（3）排除故障后，她测出了L 1、L 2支路和干路上的电流分别为I 1、I 2和I ，电流表示数如图甲、乙、丙所示，可读出：I 1=0.5A ，I 2=＿＿A ， I =＿＿＿A 。
根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（写出关系式即可）（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
31．如图(甲)所示是小明“探究串联电路中电压的关系”的实验电路图。
(1)实验步骤A．按图(甲)所示接好电路，闭合开关前，滑片P应置于＿＿＿＿＿＿端。
B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1。
C．＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
D．保持滑片P不动，用电压表测出a、b两点之间的电压U。
E．移动滑片P的位置，重复步骤B、C、D两次。
(2)讨论交流小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和。
