下载文档原格式

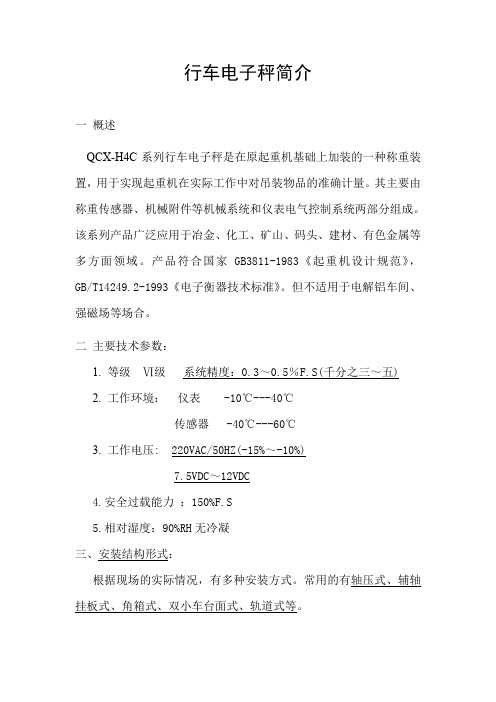

行车电子秤简介一概述QCX-H4C系列行车电子秤是在原起重机基础上加装的一种称重装置，用于实现起重机在实际工作中对吊装物品的准确计量。
其主要由称重传感器、机械附件等机械系统和仪表电气控制系统两部分组成。
该系列产品广泛应用于冶金、化工、矿山、码头、建材、有色金属等多方面领域。
产品符合国家GB3811-1983《起重机设计规范》，GB/T14249.2-1993《电子衡器技术标准》。
但不适用于电解铝车间、强磁场等场合。
二主要技术参数：1.等级Ⅵ级系统精度：0.3～0.5％F.S(千分之三～五)2.工作环境：仪表 -10℃---40℃传感器 -40℃---60℃3.工作电压: 220VAC/50HZ(-15%～-10%)7.5VDC～12VDC4.安全过载能力：150%F.S5.相对湿度：90%RH无冷凝三、安装结构形式：根据现场的实际情况，有多种安装方式。
常用的有轴压式、辅轴挂板式、角箱式、双小车台面式、轨道式等。
四．主要几种型号1单钩有线: 主要标准配置仪表H4C（C8）一台、传感器2只或4只、大屏幕一台（我司标准产品）；仪表功能：有20mA恒流环接口可接大屏幕，有4---20mA或0---5V 或0---10V模拟量输出（可接PLC），有RS-232或RS-485输出口（也可以接大屏，也可以接计算机），这三个口同时输出，具有超载功能。
2双钩有线：主要标准配置仪表H4C（C8）两台（主副钩各一台）、合成卡一块，传感器4只（主副钩各两只）、大屏幕一台（我司标准产品）；仪表功能：有20mA恒流环接口可接大屏幕，有4---20mA或0---5V 或0---10V模拟量输出（可接PLC），有RS-232或RS-485输出口（也可以接大屏，也可以接计算机），这三个口同时输出，具有超载功能。
3单钩无线：主要标准配置仪表H4C（LF）一台、传感器2只或4只、大屏幕一台（10寸外购）；称重仪表功能：有两路RS-232和两路RS-485输出口（其中一路接大屏，一路接无线数传机，剩余口也可以接计算机等），选配有4---20mA 或0---5V或0---10V模拟量输出（可接PLC），这三组口同时输出，具有超载功能，本仪表安装在驾驶室内；接收分为两种:仪表或大屏幕：1.大屏幕可以挂在车间内方便观看维护且安全的地方，传输100-200米；2.接收仪表（LF）有两路RS-232和RS-485输出口（可以接大屏，可以接无线数传机，也可以接计算机），选配有4---20mA或0---5V或0---10V模拟量输出（可接PLC），本仪表一般安装在主控室；4．双钩无线：主要标准配置仪表H4C（LF）两台，各输出重量信号通过RS-232给合成仪表、传感器4只（主副钩各两只）、合成仪表一台，大屏幕一台（10寸外购）接双钩仪表，显示双钩的和值；称重仪表功能：有两路RS-232和两路RS-485输出口（其中一路接大屏，一路接无线数传发射机，剩余口也可以接计算机等），选配有4---20mA或0---5V或0---10V模拟量输出（可接PLC），这三组口同时输出，具有超载功能，本仪表安装在驾驶室内；接收分为两种:仪表或大屏幕：1.大屏幕可以挂在车间内方便观看维护且安全的地方，传输100-200米；2.接收仪表（LF）有两路RS-232和RS-485输出口（接无线数传接收机，可以接大屏，也可以接计算机），选配有4---20mA或0---5V或0---10V模拟量输出（可接PLC），本仪表一般安装在主控室；5单钩有线带打印:标准配置仪表H4C（A9Ｐ）一台、其他配置同单钩有线，仪表功能：有20mA恒流环接口接大屏幕（我公司自产），有RS-232或RS-485输出口（也可以接大屏，也可以接计算机），这两个口同时输出；打印可以根据现场要求设置成自动或手动；仪表安装在驾驶室内，天车操作人员每完成一吊就可以自动打印或手动打印（缺点是打印机工作环境要干净，否则打印机坏了我们修不了，只能换表）；6．单钩无线带打印：主要标准配置仪表H4C（LF）两台（一台用于驾驶室内称重并发射，另一台地面接收）、传感器2只或4只、大屏幕一台（10寸外购），数传机一套；称重仪表功能：有两路RS-232和两路RS-485输出口（其中一路接大屏，一路接无线数传机，剩余口也可以接计算机等），选配有4---20mA 或0---5V或0---10V模拟量输出（可接PLC），这三组口同时输出，具有超载功能，本仪表安装在驾驶室内；地面接收仪表（LF）有两路RS-232（一路接打印机，一路接数传接收机）和两路RS-485输出口（可以接大屏，也可以接无线数传机，也可以接计算机），选配有4---20mA或0---5V或0---10V模拟量输出（可接PLC），本仪表一般安装在主控室；注：双钩无线带打印和单钩无线带打印原理一样，只是多了一块称重仪表。
衡器基础知识培训教材编写单位:技术质量部编写日期:二〇一一年五月目录第一节衡器的基本知识第二节电子衡器基础第三节电子汽车衡第四节静态电子轨道衡第五节动态电子轨道衡第六节电子皮带秤第七节其它衡器第一节衡器的计量特性衡器:利用胡克定律或力的杠杆平衡原理测定物体质量的器具。
1 衡器的计量特性1.1 灵敏度(mv/V)衡器的灵敏度是指衡器对被测质量的灵敏程度。
对于给定的被测质量，衡器的灵敏度K用于被观察量L的变化量?L与被测质量m的变化量?m之比来表示。
K=?L/?mK越大表示灵敏度越高。
1.2 鉴别力衡器的鉴别力是指衡器对负载微小变化的反应能力，即引起衡器示值发生可察觉变化的被测负荷的最小变化值。
1.3 重复性在相对恒定的试验条件下，以实际一致的方式把同一负荷多次地施加衡器上时，衡器提供相互一致的能力。
1.4 耐久力在规定的使用期间内使衡器保持工作特性的能力。
衡器的耐久性是衡器保证长期使用的一项重要指标，它是依靠长时间的统计得到的，是直接反映一台衡器质量好坏的重要依据。
1.5稳定性是指已经平衡的衡器受到外力扰动，离开平衡位置后，能自动恢复到原来平衡位置的能力。
2 衡器的计量特征衡器的计量特征参数主要包括最大称量、最小称量、最大安全载荷、实际分度值、检定分度值和检定分度数。
2.1 最大称量指不计算添加皮重在内的最大称量能力，用Emax表示。
2.2 最小称量指载荷小于该值时，称量结果可能产生过大的相对误差，用Emin表示。
衡器最小称量与最大称量之间的范围称为衡器的称量范围，简称称量范围。
2.3 实际分度值指以质量为单位表示的下述数值:(1) 对模拟示值，系指相邻两个刻度对应值之差。
(2) 对数字示值，系指相邻两个示值之差。
实际分度值用d表示，国家标准规定衡器的设计实际分度值必须满足1×kkk10kg，2×10kg、5×10kg的形式，其中k为正整数、负整数或零。
2.4检定分度值是指对秤分级和检定时使用的，以质量单位表示的值，用e表示。
衡器知识培训学习心得（大全五篇）第一篇：衡器知识培训学习心得衡器知识培训学习心得2010年11月12日计量站领导为帮助我们司磅员提高个人素质，增强责任意识，确保我们能够以端正的态度，过硬的能力，良好的状态和饱满的热情投入到工作中，特举办了此次衡器知识培训班。
这次培训对我们进行了一次有组织、有计划、有针对的教育活动，指导我们怎样理解和认识衡器工作的原理，更好地为公司建设发展贡献力量。
通过本次学习使我感到收获颇丰，借此机会特从以下两个方面与大家分享一下我的心得体会：首先，知识日新月异，不学则惘。
当今社会快速发展，虽然我们身在基层，也不难感觉到知识爆炸的巨大威力。
虽然我们今天不用为工作丢失而紧张，但也体会到了学习的必要性。
它主要体现在：一是司磅工作对广大司磅员提出了更高的要求，拉着我们学；二是公司发展对司磅员提出了更高的目标，带着我们学；三是衡器知识日新月异，逼着我们学。
所有这些都让我们看到学习是不被淘汰的唯一出路。
我们一些司磅员，以前在学习上缺乏系统性，也没有形成学习的氛围。
往往不能自觉主动地抽出时间，静下心来学习。
常常是需要什么，急用什么，才想起来学什么，遇到问题才翻理论、寻政策，临时抱佛脚。
学习缺乏“挤”劲和“钻”劲，一般通读多，精读少，主题不突出。
通过这次培训，不但使我们学习到了许多非常实用的知识和道理，我们明确了为什么学，学什么和怎样学的问题。
诸葛亮曾经说过：“非学无以广才，非志无以成学”。
知识就是力量，知识就是本钱，我们应该以这次培训为契机认真学、努力学。
一是要加强理论修养，只有这样才能在新情况、新问题面前把住大方向，抓住关节点，才能保证在复杂的利益环境中做到“出自污泥而不染”。
二是要学习怎样做事，要借鉴一切最新的科学成果，不断更新知识储备。
通过学习这些新的知识理论，开阔了视野，拓宽了思维，为今后更好地做事储备了知识。
其次，责任重于泰山，无为则殆。
做而不学等于蛮干，学而不做等于白学。
我们学习的根本目的就是要用所学的知识来指导我们做事。
电子台秤使用注意事项1.电子台秤严禁超载，在加载重量时尽量放置在秤台的中间位置。
如果重物放置在边缘位。
置可能导致秤台变形或计量不准。
2.在台秤上加载时应从垂直方向加载；加载时物体小心轻放，避免物体冲击秤台台面。
3.安放台秤的场合地面尽量平整或将台秤调水平，以保证计量精度。
4.被秤量的物品应对秤台台面无腐蚀性；否则应有防腐措施。
5.较小秤量的台秤应放置在较高的位置防止有人上秤台造成传感器损坏。
电子台秤故障维修一称重数据漂1．用模拟器检测仪表2．传感器与仪表连接插头是否有松动开焊虚接现象3．检查秤体限位4．检测传感器二称重数据不准1．检测是否有角差2．检查秤体限位3．用标准砝码校秤4．检测传感器电子台秤日常维护日常注意事项1.请勿超载2.请勿侧向撞击秤体3.使用时应空秤开机4.仪表注意防水防尘5.定期校准6.秤体四角应落实在地面，如有不平请调整四角支撑平电子台秤故障维修一称重数据漂1．用模拟器检测仪表2．检查传感器电缆和屏蔽信号电缆有无破损3．检查接线盒有无受潮4．检测传感器有无损坏，绝缘阻值是否正常（正常值大于5000兆欧）5．秤体有无卡蹭现象，传感器限位间隙是否正常6．仪表电源电压是否正常，有无电磁干扰二称重数据不准1．用标准重量压角检测有无角差2．检查有角差角的连接件是否损坏，传感器限位，框架底部是否空虚，传感器有无故障3．用标准重量校秤三．仪表与外设无通讯1．检查通讯电缆2．检测仪表通讯端口（硬件，软件）四．仪表无重量显示（超载，欠载，只显示光标）仪表通过接线盒与传感器之间的通讯不正常平电子台秤日常维护日常注意事项1.请勿超载2.请勿侧向撞击秤体3.使用时应空秤开关机4.仪表注意防水防尘5.定期校准6.秤体四角应落实在地面，如有不实可用金属垫片垫在框架底部。
7.定期清理秤体周边杂物，检查秤台是否晃动自如，传感器限位间隙是否正常。
8.秤体连接仪表的屏蔽信号电缆应穿管保护。
9.接线盒有无受潮称重模块日常维护模块的选型可参照以下几点：1.是否有水平切向力，可用于选择动载或静载模块2.所称量的总质量，可用于选择单只模块的容量及所用模块的类型3.需称量物体的支承点数，可用于选择所配模块的只数4.根据所称物料的性质，可选择所配模块的材质。
