防盗接线

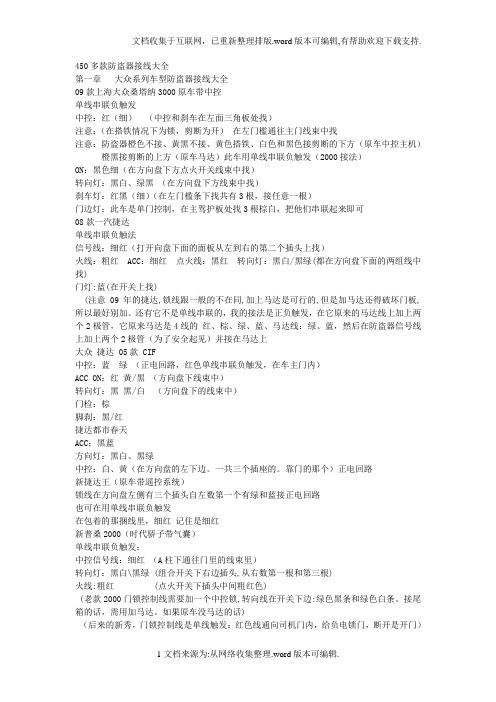

450多款防盗器接线大全第一章大众系列车型防盗器接线大全09款上海大众桑塔纳3000原车带中控单线串联负触发中控：红（细）（中控和刹车在左面三角板处找）注意：（在搭铁情况下为锁，剪断为开）在左门槛通往主门线束中找注意：防盗器橙色不接、黄黑不接、黄色搭铁、白色和黑色接剪断的下方（原车中控主机）橙黑接剪断的上方（原车马达）此车用单线串联负触发（2000接法）ON：黑色细（在方向盘下方点火开关线束中找）转向灯：黑白、绿黑（在方向盘下方线束中找）刹车灯：红黑（细）（在左门槛条下找共有3根，接任意一根）门边灯：此车是单门控制，在主驾护板处找3根棕白，把他们串联起来即可08款一汽捷达单线串联负触法信号线：细红（打开向盘下面的面板从左到右的第二个插头上找）火线：粗红 ACC：细红点火线：黑红转向灯：黑白/黑绿(都在方向盘下面的两组线中找)门灯:蓝(在开关上找)(注意09年的捷达,锁线跟一般的不在同,加上马达是可行的,但是加马达还得破坏门板,所以最好别加。

还有它不是单线串联的，我的接法是正负触发，在它原来的马达线上加上两个2极管，它原来马达是4线的红、棕、绿、蓝、马达线：绿、蓝，然后在防盗器信号线上加上两个2极管（为了安全起见）并接在马达上大众捷达 05款 CIF中控：蓝绿（正电回路，红色单线串联负触发，在车主门内）ACC ON：红黄/黑（方向盘下线束中）转向灯：黑黑/白（方向盘下的线束中）门检：棕脚刹：黑/红捷达都市春天ACC：黑蓝方向灯：黑白、黑绿中控：白、黄（在方向盘的左下边。

一共三个插座的。

靠门的那个）正电回路新捷达王（原车带遥控系统）锁线在方向盘左侧有三个插头自左数第一个有绿和蓝接正电回路也可在用单线串联负触发在包着的那捆线里，细红记住是细红新普桑2000（时代骄子带气囊）单线串联负触发：中控信号线：细红（A柱下通往门里的线束里）转向灯：黑白\黑绿 (组合开关下右边插头,从右数第一根和第三根)火线:粗红 (点火开关下插头中间粗红色)(老款2000门锁控制线需要加一个中控锁,转向线在开关下边:绿色黑条和绿色白条。

简易防盗电路图
1、 如下图，为防盗电路布防状态，以下数字表示各个开关、接点：其1-8个数字为继电器
的外置接点，1、4、为常
闭点，2、5为常开点，3、
6为公共点，7、8为继电
器的工作接点；9、10为门
窗的报警开关，为串联关
系；11为防盗电路、和警
号的开关，装在室内；12、
13为防盗电路启动开关，
其12为室内开关，13为室
外开关。

其12、13为弹簧
开关。

2、 如下图，一但9或10两个报警开关中任何一个门窗开关断开，继电器就会断电，继电
器中的2、5就会断开，
继电器公共点3与常开
点1连接，公共点6与
常开点4连接，电流就
会由3-1接点进入警号
接点，从而警号报警。

3、 如下图左，如是主人回家引起的报警，就及时断开11，这样警笛停响，继电器关闭状态。

5、如上图右，主人出门，先保证关上该关的门窗，留一条出去的门，再合上电路和警号的电源开关11，这样警号就会响起，然后马上出去，关上门。

如是在室内休息，先把所有的开关门窗关起来，再合上电路和警号的电源开关11.。

6、如下图，接上右图，关上门，合上电路和警号的电源开关11.后，再按下室外的弹簧开关
13或室内的弹簧电路开关
12（由于弹簧开关，按下后
又会弹起而自动弹开路），电
路中的7-8通电就会工作，
从而连接3-2、6-5接点，使
整个电路都进入警戒布防状
态。

奇瑞系列车型防盗器接线大全奇瑞系列车型防盗器接线大全09款奇瑞A516防盗接线电源：红色点火：黄黑细线锁头接的转向：棕和绿黑又在后面引得线白色很好接的中控：蓝、粉色负触发刹车：从后面引线棕色边门：橙色尾箱：蓝色接继电器{85和30接负极86接防盗器尾箱输出正极87接尾箱开关蓝色线}07款奇瑞A516—A520中控：蓝---粉红/蓝《负触发》（左边门边上找，大白色插头上）长火：红搭铁：黑门边：橙（建议加继电器把负电转正电，把主机边门没为正触发我一开始没转一锁门过去20秒就报警了，查门边线又没回电，最后加继电器转换一下，搞定！刹车：白/黑（在刹车开关）尾箱：蓝（负触发）转向：绿/蓝----芝（接这两根线只是前面那两个灯亮，建议在危险开关接，四个灯就亮）ST：ON：ACC---在点火开关接（全部细线）09款奇瑞A3防盗器线色中控触发：蓝白、蓝黑《负触发》转向：蓝白《左边》、黄白<右边>门边：蓝火线：粗红ACC：蓝08款瑞A1防盗器+12V：红白（粗）门边：白。

转向：蓝黑、橙（细）中控锁线：棕绿剪断后用单线串联负触发。

橙接锁线上。

白、白黑接锁线下，黄黑搭铁，黄、橙黑剪断。

ACC：红白（细） ON：橙（粗）奇瑞瑞虎升级版防盗器原车配的是二合一的，所以就加了铁将军升级版的，线在左A柱旁的白色连接插座上找中控负触发：开锁线黄/绿，关锁线黄/深蓝马达关锁线：双深蓝/双白马达开锁线：双深蓝/双白ACC：中粗红转向灯：左：绿/黑、右：绿/白常火：中粗深蓝主门边线：深蓝/白（细）门边线不好找，仅接了主门，顶灯带延时的QQ车的防盗器所有的线都在A柱下有三个线插头插在座上的，还有一个是没有插上的。

长火：粗红《位置：在三个插头的中间的那个里》ACC：红/黄、《ACC线我接在ON线上》启动：蓝《位置：ON、启动都在那个没插在插头座上的那个插头里》门边：白。

《位置：A柱下线束里》奇瑞QQ0.8加装防盗(原车带遥控)是老款,我拆了主门(在通往车内的黑色线束里,只有一根锁线(棕绿色),剪断,我用的是单线串联负触发(桑塔纳2000的接法),门边:细白色,主驾左下角门槛内,其余线都在方向盘下的护板内,我没有拆护板的.好像是3个大插头,中间最多线的那里里有转向灯线(我记得两根都是蓝色好像是(蓝和蓝黑),第三个插座下,粗红是常火,黑色是ACC(注意有两根黑色的,下面那根),其余没接.奇瑞汽车QQ6先从门内找锁信号线：绿棕(单线串联负触发)（马达线：白色、绿色可接正电回路）门灯线：白色转向灯线：蓝色，深蓝带黄（左，右转向灯线）在A柱下+12：红色（点火开关下）ON：红带黄（原车中控主机在驾驶座底下）QQ306防盗升级还遥控的QQ306+12V：粗红ACC：粗黑门边：细白方向：蓝、蓝白负触发：在中控盒（中控盒在录音机后面）上最后一个断电器上焊线备注：风云的，带遥控的原车的主机在大灯开关后面，所有的线那里都有直接接好的奇瑞---瑞风正负触发中控：灰银点、棕银点转向：绿、绿黄ACC：粗黑白门灯：蓝黑07款奇瑞旗云1.3防盗安装（遥控版）长火：红色（在组合开关处找）ON：黄黑（在保险盒处找）边门线：棕白（在保险盒处找）转向灯：绿黑、黑白（在组合开关处找）中控：蓝色（锁）、绿色（开）（在通往主门处找）负触发奇瑞---旗云（遥控版）加装器中控：绿、兰（负触发）转向：黑/白、黑/绿门边：棕/白备注：电源，ACC，接地，线在保险盒后都能找到奇瑞东风之子锁线：棕/银点、蓝/银点转向：蓝黄、黄蓝刹车：棕色尾门：黄色（第一插头左门角）ACC：黄色（保险后面最下面一个插头）油路：黑黄（左下角起线）门灯：主门线白色。

防盗器各种触发接线图正负触发的配线:
橙色和橙黑接负极(打铁)
黄色.黄黑接正这就是:正负触发
白色,和白黑色接两线马达
正负触发接线图:
负触发配线说明:
橙色和橙黑不接
黄色.黄黑接负这就是:负触发
白色是:关信号(也就是锁锁的意思)
白黑是:开信号(也就是开锁的意思)
负触发接线图:
正触发配线说明:
橙色和橙黑不接
黄色.黄黑接正这就是:正触发
白色是:关信号(也就是锁锁的意思)
白黑是:开信号(也就是开锁的意思)
正触发接线图:
双电位负触发:
橙色和橙黑不接
黄色.黄黑接负这就是:负触发
白色
白黑色要加600---1200欧的电阻然后接到白色上面把白色接到原车控制线上就可以了
双电位负触发接线图:
单线串联负触发的配线:有两种方法:
第一种:常用车型捷达前卫
橙色:接到原车车马达那边线
白色和白黑色接到一起到原车控制盒那边线黄色:不接
橙黑:不接
黄黑接负极(打铁)
单线串联负触发接线图:
第二种:常用车型:大众2000 3000
橙色不接
白色和白黑色接到一起到原车控制盒那边线黄色:接负极(打铁)
橙黑接接到原车车马达那边线
黄黑不接
单线串联负触发接线图:
正电回路:
橙色:白黑:接到原车内控制盒
白色:橙黑:接到原车中控锁
黄色:黄黑:接正极12V
正电回路接线图:。

常见车型加装防盗器接线特点及方法车辆防盗器是一种通过机械或电子装置防止汽车被盗的设备。

它可以有效地保护车辆免受盗窃、破坏和非法侵入。

在选择和安装车辆防盗器时，了解常见车型的接线特点以及安装方法是至关重要的。

在下面的文章中，将详细介绍一些常见车型的接线特点和安装方法。

1.简易接线法：这种接线法适用于绝大多数车辆，无论是国产车还是进口车。

它的原理是通过连接防盗器的电源线、地线和信号线到车辆的电源系统、接地系统和中控系统来实现防盗功能。

具体的接线方法可以参考防盗器的安装说明书，一般来说，需要连接到车辆电源的是电瓶或点火线，连接到接地的是金属部分，连接到中控系统的是门禁电路等。

2.投入式接线法：这种接线法适用于一些特殊车型，如高档进口车、电动车等。

由于这些车辆采用了更复杂的电路系统，所以安装防盗器需要更专业的技术。

在这种接线法中，需要通过接入车辆的CAN总线或其他特定接口来实现防盗功能。

具体的接线方法需要根据车型和防盗器的具体要求来确定，一般需要专业技师进行安装和调试。

3.蓝牙接线法：随着智能手机的普及，一些车辆防盗器采用了蓝牙技术来实现联动功能。

这种接线法适用于配备有蓝牙设备的车辆，可以通过手机连接防盗器并使用相关手机应用程序来进行遥控和监控。

在这种接线法中，需要将防盗器的蓝牙模块与车辆的电源系统和中控系统相连接，以实现与手机的通信和控制。

4.无线接线法：部分车辆防盗器采用了无线技术，可以通过无线信号与车辆的中控系统进行通信。

这种接线法适用于无法进行有线接线的车型，如电动车、摩托车等。

在这种接线法中，防盗器通常包含一个远程控制器，可以通过按键或手机应用程序来对车辆进行操作和监控。

在安装车辆防盗器时，需要注意以下几个方面：1.安装位置：防盗器应安装在车辆不易被人察觉的位置，一般建议安装在引擎盖下或底盘下的隐蔽位置，以提高防盗效果。

2.接线质量：接线时应注意接头的质量和稳固性，确保防盗器与车辆电路的可靠连接，避免因松动或接触不良而导致防盗器失效。

汽车防盗器接线方法汽车防盗器的线色资料1乐风:全部线在脚踏扳下，下数上第一个横白色插头转向天蓝，深蓝，ACC 黄门边（在通后面的大竖线里面）白色带黑色条纹中空要加马达主马达有3 根线，黑色的是地线，两根马达用电笔试跳的很厉害，剪断黑线用正负触发也跳的很厉害（接一根就不跳）后来只能加马达雪佛兰2厢油路：褐色中粗；转向灯：兰、浅兰；开门：黄/绿；锁门：灰/绿；门灯：纯白丰田皇冠开门：紫色；锁门：粉红色；尾盖：浅绿色，在门板里；油电：黑；门灯：红、绿、红、绿四条；转向：黄、绿（中粗）克莱斯勒油电：兰/橙；转向：白/黄、白/绿(右边)；门灯：紫/白右前、紫/绿右后、紫左前、紫/绿左后；中控：左前门手动开关盒内焊线出来普锐斯中控：开门：浅绿；锁门：褐色标致307 油电：粉红（后座下）；开门：红色（右门内）；锁门：蓝色（右音响上面）；转向：红色/褐色；门灯：褐色（正电）尼颐达锁门：棕银点、灰银点（在通往左前门的小束线）转向：白银点、紫银点，在A柱上方大的白色插头中；电源：蓝色；ON：粗黄；启动：白；门灯：细蓝银点，门灯注意在司机左下方插头中，插头上是兰点、插下线绿标标志206 中控：黄；开锁：粉；上锁福特油电：绿/橙；尾盖：橙/黑；开门：黑/绿；锁门：黑/橙；转向：兰、兰/红；门灯：黑/兰长安福特油电：绿/红右边；开门：黑/红；锁门：黑/绿（左门内）；转向：兰/红、兰（右边）；门灯：黑/黄雷诺油电：白/黄，一排右数；开门：粉红；锁门：紫（负）；转向：橙，13插头米黄/浅黄；门灯：白林肯油电：绿/黄；开门：红/绿；锁门：红/黄；尾盖：紫/黄；转向：橙/浅蓝、浅绿/橙凌帅油电：粉红；转向：红、褐；门灯：浅绿/兰、紫/褐；开门：橙；锁门：绿凌坤商务车油电：黑/兰右边；开门：褐/红；锁门：绿/红；转向：绿/黄、绿/褐，同在保险盒右边黑继电器边，左2个插头；门灯：红带银点，大插头左线束飞度和广本思迪开门：黄；锁门：白/黑带银点；油电：绿/黄，右边音响下；门灯：绿/红；转向：绿/红、绿/黄颐达丰田开门：灰色；锁门; 褐色；油电;兰；转向：紫左、白右；门灯;浅绿曰产奇骏油电：黑/黄（灰新）开门：灰；锁门：紫；转向：绿/黑、绿/黄；门灯; 红、红/白现代跑车油电：红（中粗）开门; 绿/黑；锁门;绿正电回路，保险盒下方插头处；转向：红/橙、橙；门灯：黄起亚远航油电：黄；转向：兰兰（保险盒后）锁：兰色；开：白门灯：黄尾盖：兰现代油电：红开：绿/黑锁：绿转向：橙，红/橙起亚开：黄/红锁：白/兰油电：红/黑（右）门灯：绿/黄（仪表台下）转向：黄/黑浅绿/红索纳塔油电：灰（粗）转向：兰浅兰（绿）尾盖：兰（中粗）开：浅兰锁：白（保险盒后靠线旁）门灯：黄带银点现代途尚油电：红开：白锁：黄/白（方向盘下右边2个继电器转向：灰深灰门灯：黄/黑（仪表盘后)现代吉普新油电：红开：白锁：黄/白（门类中控开关）转向：灰和深灰门灯：黄华泰特拉卡开：粉红/黑锁：灰/橙转向：白/黑（继电器盒后）门灯：橙（右边第5条上面灰色插头）曰产帕拉丁油电：绿带红银点转向：灰/红灰/蓝（方向柱下面）开：蓝/白锁：蓝/绿（音响下）蓝鸟油电：黑/红开：灰/黑锁：灰（仪表下电脑盒，正电回路）转向：绿/白绿/黑门等：红/白（立柱下）欧雅油电：红/蓝开：棕/白锁：棕/白门灯：灰转向：黑/绿黑/白皇冠3.0 油电：黑/橙尾盖：黑开：黑/黄锁：黑转向：/绿/黑绿/黄门灯：红/白欧宝3型油：兰/红:开：棕/白锁：棕/红门灯：灰转向：黑/白黑绿凌志400 油电：绿尾盖：兰/红开；绿/黑锁：绿/红转向：绿/黑绿/黄门灯：红/白陆虎自由人油电：紫/白开：黑/红锁：黑/粉红转向：绿/红绿/白门灯：紫白三凌太空油电：黑/黄开：兰/红锁：兰/黑门灯：红转向：绿/黄绿/红三凌吉普油电：黑开：褐/红锁：褐/绿门灯：红绿转向：红/绿黄/绿三凌V6新油电：黑/兰（右前）转向：绿/红绿/黄（右边保险盒）开：蓝/红锁：蓝/黑（正。

本田系列新款本田8代雅阁汽车防盗器安装接线负触发：拆门，橙色，橙色旁边空插焊线电机：进门线，橙色，黄色B＋：绿色Acc：橙色转向：蓝色，绿色刹车：绿色顶灯：粉红油泵：粉红东风本田CRV(2007款) 原车带中控负触发长火:白ON:黄刹车:浅绿带点方向灯:棕橙这些线在左面门边踏板下找中控:灰蓝(极小)这些线在左面三角板处找门边:紫(有延时)这些线在保险边的白插头里找八代雅阁：中控锁《负》拆门开关内引线锁橙。

长火粗绿色。

NO红色转向蓝色绿色门灯粉红找叉子接OK 09新款的雅阁：中控锁《负》粉/蓝开粉/黑锁长火白色NO黄色转向棕色红/蓝门灯绿/红思迪：中控锁《负》白/蓝白/绿火白色ACCNO 黄/红转向黄色绿色。

门灯绿/红新CRV：中控锁《负》灰色开浅蓝锁长火白色NOACC黄色转向棕色橙色门灯紫色飞度：中控锁《正电回路》黄色开粉红锁长火粗白NO粗黄色转向两条白色门灯蓝色思域：中控锁《负》灰色开粉红锁长火白NOACC红色转向蓝色棕色门灯粉红色奥德赛：中控锁《负》拆门开关引线棕色开长火黄色NO白色转向黄色橙色门灯黄色新飞度：中控锁《正电回路》黄色及黄黑接+12V.原车黄色(开)粉红(锁)要剪断.橙黑接插头方向黄色.橙色接插头方向粉红紫色为行李箱检测（负触发）. 还有正负触发也行风范：中控《正电回路》黄，粉。

保险盒浅绿色插头转向蓝灰点。

白灰点门灯细蓝在门灯开关接的日产系列新天籁：中控《负》浅绿灰色长火黑/白转向绿/黄绿/黑门灯细黄色骐达：中控《负》拆除右座杂物盒可见棕色灰色长火黄色NO蓝色转向白色紫色门灯棕色注；右面也有转向线颐达：中控《负》棕银点灰银点长火蓝色NO黄色转向白色紫色门灯蓝色拆开储物箱看到中控盒正电：黄色On：蓝色门边：棕色带银点，还有转向在一个插头上。

中控：棕色、灰色（在另一个线少的插头上）喇叭穿线孔在毛毡后两个呢丽威：中控《负》副驾驶座杂物箱灰线，棕线黄线/火蓝线ACC 转向白线，浅蓝门灯四门总线,棕色奇骏：中控《负》紫色开黄/紫锁NO黑/红转向绿/ 黑绿/黄门灯红色逍客：中控《负》在杂物箱粉色棕色长火粉色NO蓝色转向和门灯都在长火后面那。

汽车防盗器接线方法
汽车防盗器接线方法具体步骤如下：
1. 首先找到汽车的正负极，将防盗器的正极连接到正极上，并切断正极电源。

2. 将防盗器的负极连接到汽车的接地线上，并切断接地线。

3. 接下来找到汽车的点火线，也就是燃油泵开关的信号线，一般颜色为红色或黄色。

4. 将防盗器的三根线分别接到点火线、红色电源线和黑色接地线上。

5. 最后将防盗器控制中心与传感器连接，注意接线时要将彩色线与同色线连接。

接线完成后，还需要进行一些设置，比如触发灵敏度、报警声音等，具体根据不同品牌的防盗器来操作。

需要注意的是，接线时一定要按照说明书上的指导进行，避免出现误操作导致汽车发生故障或危险。

力帆系列车型防盗器接线大全
力帆系列车型防盗器接线大全
发布时间：2010年4月17日 11时27分
09款力帆620防盗接线
中控：白、黄黑（负触发）
转向：红、黑黄条
08款力帆520防盗安装
转向：黑插头上“绿黄”白插头上“蓝白”（保险丝座下面）
火线：黑扁插头“红色”，钥匙线：绿色（保险丝座下面）
中控：（主机在保险丝座上面，有两个螺丝固定，形状和富康的差不多，插头上一共是9根线，中间的一根“黄色”、单线串联负触发）
门灯线：{“绿黑带银点”（单门）}，A柱有三根线，[一：火线、二：地线、三：就是门灯线了，是黄银带银点（四门）要加个继电器转成正的]
07款力帆520
主电：红色（粗）在点火开关下面找。

ACC：黄色（粗）在点炎开关下面找。

转向灯：左黄蓝银点、右黄绿色在点火开关下面找。

边门灯：黄灰色在力合器处中控盒上面找。

中控线：有两种接法：
第一种是单线串联负触发，中控线在主架门边处找细黄色，测量此线时把门锁关住，用电笔打铁为开，在把此线断开为锁，防盗器上面的，两根橙色接在一起，两根黄色打铁，白色锁线接在原车马达端，白黑接原车中控。

第二种接法负触发：在离合器旁边则它的原车主机盒，在上面找
细灰色锁，细黄色开。

目录第一部分汽车防盗器基础知识 (5)第一章什么是汽车防盗器 (6)第二章汽车防盗器配线及判断方法 (9)第三章各种控制线触发及判断方法 (11)第二部分 (15)各车型防盗器线色、触发方法参考大全 (15)第一章 (16)大众系列车型防盗器接线大全 (16)第二章 (21)丰田系列车型防盗器接线大全 (21)第三章 (26)上海通用系列车型防盗器接线大全 (26)第四章 (29)日产系列车型防盗器接线大全 (29)第五章 (32)雪铁龙系列车型防盗器接线大全 (32)第六章 (34)本田系列车型防盗器接线大全 (34)第七章 (38)现代系列车型防盗器接线大全 (38)第八章 (40)长安福特系列车型防盗器接线大全 (40)第九章 (42)三菱系列车型防盗器接线大全 (42)第十章 (44)东风悦达起亚系列车型防盗器接线大全 (44)第十一章 (46)奇瑞系列车型防盗器接线大全 (46)第十二章 (50)马自达系列车型防盗器接线大全 (50)第十三章 (52)雷克萨斯（凌志）、奥迪系列车型防盗器接线大全 (52)第十四章 (54)比亚迪系列车型防盗器接线大全 (54)第十五章 (55)长安系列车型防盗器接线大全 (55)第十六章 (56)长城、吉利系列车型防盗器接线大全 (56)第十七章 (59)雪佛兰、宝马系列车型防盗器接线大全 (59)第十八章 (61)天津一汽、中华、红旗系列车型防盗器接线大全 (61)第十九章 (64)国内其它系列车型防盗器接线大全 (64)第二十章 (70)国外其它系列车型防盗器接线大全 (70)第二十一章各款车系接线参考表 (73)第三部分汽车音响知识 (84)第一章汽车音响基础知识 (85)第二章汽车音响的安装 (92)第三章百款车型原车音响主机的拆卸方法 (100)第四章百款车型喇叭尺寸大全 (109)第一部分汽车防盗器基础知识内容提要：第一部分主要讲述的是防盗器的知识、安装的方法、防盗器配线及判断方法、各种控制线触发判断方法。
