国家CAD等级考试(ProE_III)

科技部国家制造业信息化培训中心
准考证号码：
——————————————密————————封————————线————————————————
身份证号码：
姓名：

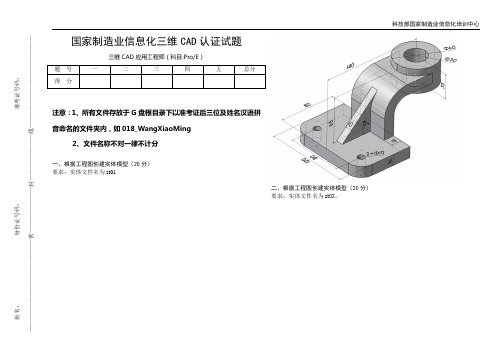

国家制造业信息化三维CAD 认证试题
注意：1、所有文件存放于G 盘根目录下以准考证后三位及姓名汉语拼音命名的文件夹内，如018_WangXiaoMing
2、文件名称不对一律不计分
一、根据工程图创建实体模型（20分） 要求：实体文件名为st01
二、根据工程图创建实体模型（20分） 要求：实体文件名为st 02。

科技部国家制造业信息化培训中心
———————————————密————————封————————线————————————————
三、根据工程图创建实体模型并完成装配（60分）
要求：零件文件名分别为st3-1、st3-2、st3-3，装配文件名字为st3。

st3-1
st3-2
st3-3
st3
科技部国家制造业信息化培训中心
准考证号码：
——————————————密————————封————————线————————————————
身份证号码：
姓名：
一、完成草图（20分） 要求：全部约束。

二、制作模型（20分） 根据三视图创建实体。

三、制作模型（20分） 根据三视图创建实体。

科技部国家制造业信息化培训中心
———————————————密————————封————————线————————————————
四、制作模型（20分） 根据三视图创建实体。

五、装配零件（20分）
根据给出的装配图，将第2～4题建立的三维模型装配起来。

科技部国家制造业信息化培训中心准考证号码：——————————————密————————封————————线————————————————身份证号码：姓名：国家制造业信息化三维CAD 认证试题三维CAD 应用工程师（Pro/E 科目）题 号 一 二 三 四五 总分 得 分Pro/E 科目理论基础题部分一、 选择题1.要进入草图换进首先需要定义（ D ） ( )A ． 单位B ．精度C ．灯光D ．草绘平面2. 9.创建“旋转”特征是需要单击（ B ）按钮。

( )A ．B ．C ．D ．3.草绘工具的草绘平面必须是（D ）A 、弯曲的面B 、基准轴C 、曲线D 、平面、基准面5.单击“创建定义尺寸”按钮，然后分别选择需要选择需要标注的圆或圆弧，然后确定。

( A )A. 鼠标中键B. 鼠标右键C. Enter 键D. Shift 键6.“筋”特征在机械制造中又被称为（ C ） ( ) A ．拔模 B ．铜工 C ．肋板D ．抽壳7.清除内存命令，可以清除（ A ）窗口A 、当前的或不显示的B 、不显示的C 、当前的D 、所有的8.在工程图中标注几何公差时，下列哪种类型的几何公差不需要定义基准参照？ A:圆柱度 B:垂直度 C:平行度 D:同心度11.关于装配中下列叙述正确的是哪个？ （B ） A:装配中将要装配的零、部件数据都放在装配文件中B:装配中只引入零、部件的位置信息和约束关系到装配文件中 C:装配中产生的爆炸视图将去除零、部件间的约束 D:装配中不能直接修改零件的几何拓扑形状12.下列关于参数化描述正确的是（ A C ）A 、参数化就是指对尺寸标注进行参数化处理B 、参数化是Pro/E 独有的特点C 、是使用“关联性约束”来定义和修改几何模型D 、参数化设计使设计过程变的更加复杂13.在草图绘制环境中，单击（ A ）按钮，可以定向草绘平面与屏幕平行 A.B.C.D14.如果需要等比例修改全局尺寸时需要单击（ C ）按钮。

/*湖南省职业技能鉴定高级制图员Pro/E2.0～3.0理论知识试卷（1）注 意 事 项1、考试时间：90分钟。

2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

(一) 选择题: 25分单项选择题：每题1分（请从四个备选项中选取一个正确答案填写在括号中。

错选、漏选、多选均不得分，也不反扣分）1.在使用Pro/E 进行三维造型的设计时,有( )种草绘平面的选取方式。

A. 1 B. 2 C. 3 D. 42.基本上只要鼠标的滚轮式中键就可以完成模型的( )功能。

A.缩放、旋转及平移 B.缩放、旋转 C.旋转、平移 D.缩放、平移3.在约束符号出现时，按( )键及鼠标右键，该约束被锁住。

A. Tab B. ctrl C. shift D. Alt4.在三维造型的设计中,特征在产生和操作时最多可以具有( )个方向的自由度。

A. 5 B. 6 C. 7 D. 85.“孔”类型基本上分成( )。

A.“直孔”B.“穿孔”与“标准孔”C.“标准孔”D. “直孔”与“标准孔”6.镜像几何可以镜像模型的全部特征，包括“基准面”与“坐标系统”。

使用时仅须选择“镜像”即可，此镜像可为( )。

A.基准面B.实体平面C. 平面型曲线D.以上都正确 7、画机械图样时，（ ）。

A 、图纸幅面大小应按“GB ”的规定选用B 、“GB ”规定的图纸有1、2、3、4、5号等五种C 、图纸的下方画标题栏D 、图纸的看图方向一律横放8、机械零件的真实大小是以图样上的（ ）为依据。

（A ）图形大小 （B ）公差范围 （C ）技术要求 （D ）尺寸数值9、已知主、俯视图，左视图正确的是（ ）。

10、切平面斜切圆柱轴线时，其截交线是（ ）。

（A ）圆（B ）椭圆 （C ）正方形 （D ）长方形 11、螺纹的基本要素有（ ）。

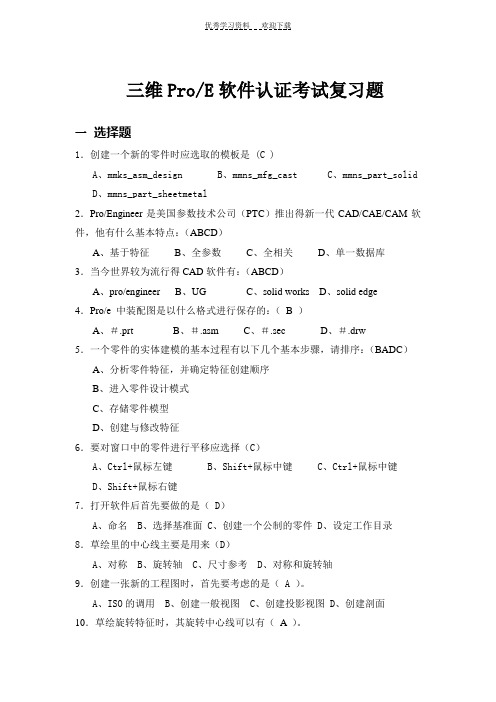

三维Pro/E软件认证考试复习题一选择题1．创建一个新的零件时应选取的模板是 (C )A、mmks_asm_designB、mmns_mfg_castC、mmns_part_solidD、mmns_part_sheetmetal2．Pro/Engineer是美国参数技术公司（PTC）推出得新一代CAD/CAE/CAM软件，他有什么基本特点：（ABCD）A、基于特征B、全参数C、全相关D、单一数据库3．当今世界较为流行得CAD软件有：（ABCD）A、pro/engineerB、UGC、solid worksD、solid edge4．Pro/e 中装配图是以什么格式进行保存的：（B ）A、＃.prtB、＃.asmC、＃.secD、＃.drw5．一个零件的实体建模的基本过程有以下几个基本步骤，请排序：（BADC）A、分析零件特征，并确定特征创建顺序B、进入零件设计模式C、存储零件模型D、创建与修改特征6．要对窗口中的零件进行平移应选择（C）A、Ctrl+鼠标左键B、Shift+鼠标中键C、Ctrl+鼠标中键D、Shift+鼠标右键7．打开软件后首先要做的是（ D）A、命名B、选择基准面C、创建一个公制的零件D、设定工作目录8．草绘里的中心线主要是用来（D）A、对称B、旋转轴C、尺寸参考D、对称和旋转轴9．创建一张新的工程图时，首先要考虑的是（ A ）。

A、ISO的调用B、创建一般视图C、创建投影视图D、创建剖面10．草绘旋转特征时，其旋转中心线可以有（A ）。

A、一条B、二条C、三条D、多条11．构建抽壳特征时，如果选取实体上多个要去除的表面时，可按（A）复选。

A、Ctrl+鼠标左鍵B、 CtrlC、Shift键D、Ctrl+鼠标右鍵12．在工程图中，拖动主视图，其它视图会（ A ）。

A、一起移动B、只有右视图移动C、只有左视图移动D、所有视图都不移动13．如何将英制的零件转为公制的零件（ A ）。

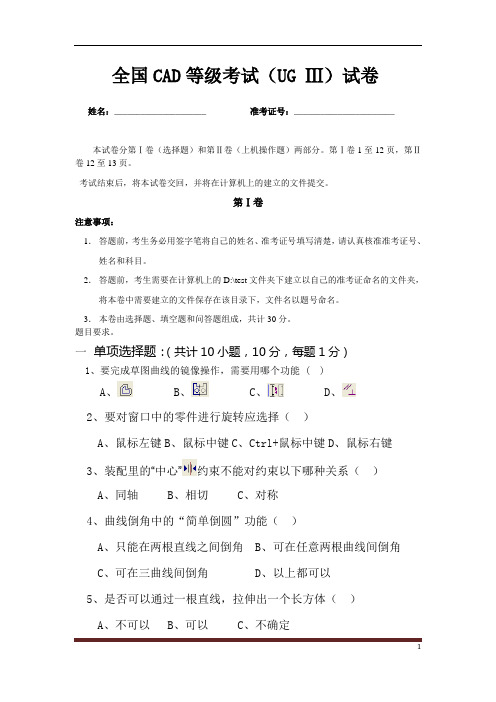

全国CAD等级考试（UG Ⅲ）试卷姓名：_____________________ 准考证号：_______________________本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（上机操作题）两部分。

第Ⅰ卷1至12页，第Ⅱ卷12至13页。

考试结束后，将本试卷交回，并将在计算机上的建立的文件提交。

第Ⅰ卷注意事项：1．答题前，考生务必用签字笔将自己的姓名、准考证号填写清楚，请认真核准准考证号、姓名和科目。

2．答题前，考生需要在计算机上的D:\test文件夹下建立以自己的准考证命名的文件夹，将本卷中需要建立的文件保存在该目录下，文件名以题号命名。

3．本卷由选择题、填空题和问答题组成，共计30分。

题目要求。

一单项选择题：（共计10小题，10分，每题1分）1、要完成草图曲线的镜像操作，需要用哪个功能 ( )A、 B、 C、 D、2、要对窗口中的零件进行旋转应选择（）A、鼠标左键B、鼠标中键C、Ctrl+鼠标中键D、鼠标右键3、装配里的“中心”约束不能对约束以下哪种关系（）A、同轴B、相切C、对称4、曲线倒角中的“简单倒圆”功能（）A、只能在两根直线之间倒角B、可在任意两根曲线间倒角C、可在三曲线间倒角D、以上都可以5、是否可以通过一根直线，拉伸出一个长方体（）A、不可以B、可以C、不确定6、在孔的定位方式中，哪种定位方式适合于孔的同心定位（）A、 B、 C、 D、7、要想将两个物体重合的部分保留下来，应该用以下哪个操作（）A、创建B、合并C、求差D、相交8、直纹面功能可以选择几条截面线串（）A、2条B、3条C、4条D、无数9、扫掠曲面功能最多可以选择几条引导线串（）A、2条B、3条C、4条D、无数10、GB工程图投影应采用（）A、第一象限角投影B、第三象限角投影C、随意二填空题：（共10项需要填写内容，共计10分，每空1分）1．可以通过功能来改变对象的颜色、透明度等显示特征。

2．在UG的草图中，约束用于限制对象之间的几何关系，约束用来限制对象的尺寸关系。

Pro/Engineer认证题库一、根据三视图及立体图进行三维建模。

Tu1
Tu2
Tu 3
Tu 4
Tu5
Tu6
Tu7
Tu8
Tu9
Tu10
Tu11
Tu12
Tu13
Tu14
Tu15
Tu16
Tu17
二、根据如下三视图进行三维建模。

并制作两根与孔φ60，φ20配合的轴，文件名分别为Z-1，Z-2，两轴长度均为150mm。

并完
成以上三零件的装配图，两轴与孔居中对称装配，装配图文件名为zpt。

Tu20
三、根据如下三视图进行三维建模。

并制作两根与孔φ30，φ20配合的轴，文件名分别为Z-1，Z-2，两轴长度均为50mm。

并完
成以上三零件的装配图，两轴与孔居中对称装配，装配图文件名为zpt
Tu8 (15分)
Tu21
四、绘制实体零件并装配出模型（说明：零件的尺寸不进行要求，自行定义。

）
Tu22。

国家三维CAD应用工程师资格认证
按照国家制造业信息化培训中心的安排，
三维CAD
1．三维证书名称：“国家三维CAD应用工程师”
二维证书名称：“国家二维CAD绘图师”
以上证书全国认可，可在官方网站查询。

2．认证科目：三维PRO/E 或UG 二维Auto CAD
3．申请办证资格：
（1）科技节绘图比赛成绩为优秀等级（竞赛成绩出来、会划分等级）的学生可直接交费申请办证，无须再次参加“国家三维CAD认证考试”。

（2）未参加绘图比赛和比赛成绩未达到优秀的学生可报名参加下期（时间待定，一年两次）的认证考试。

4．认证费：在校生三维180元、二维120元
非在校生220元/证
5．报名资料：身份证复印件一张、1寸免冠照片2张。

6．报名方式：
A：报名资料及费用，以班为单位由班长统一交到综合实验楼201室罗老师处
B；可自己直接带报名资料和费用到综合实验楼201室罗老师处报名
7．咨询电话：3296530（外线）9690（内线）罗老师
8．地点：五邑大学综合实验楼201室。

Pro/Engineer 设计工程师认证考试
计算机CAD 操作试题
注意事项
1. 请在试卷的标封处填写您的姓名、身份证号、准考证号和培训单位。

2. 请仔细阅读题目，按要求答题；保持卷面整洁，不要在标封区内填写无关内容。

3. 考试时间为150分钟，满分100分。

一、 三维建模（满分70分）
1、 按图示尺寸，完成零件三维建模和工程图，分别以准考证号加A 和a 为文
件名保存（17分）
2、 按图示尺寸，完成零件三维建模，并以准考证号加B 为文件名保存（6分）
3、按图示尺寸，完成零件三维建模和工程图，分别以准考证号加C和c为文
件名保存（17分）
4、按图示尺寸，完成零件三维建模，并以文准考证号加D为文件名保存（6
分）
5、按图示尺寸，完成零件三维建模，并以准考证号加E为文件名保存（6分）
6、按图示尺寸，完成零件三维建模，并以准考证号加F为文件名保存（6分）
7、按图示尺寸，完成零件三维建模，并以准考证号加G为文件名保存（6分）
8、按图示尺寸，完成零件三维建模，并以准考证号加H为文件名保存（6分）
二、工程装配（满分30分）
1、利用已经做好的三维模型加现有的模型完成工程装配，并作出爆炸图（含：
明细表、球标、明细表栏目包括序号、名称、材料、数量、备注等）。

（30
分）。
