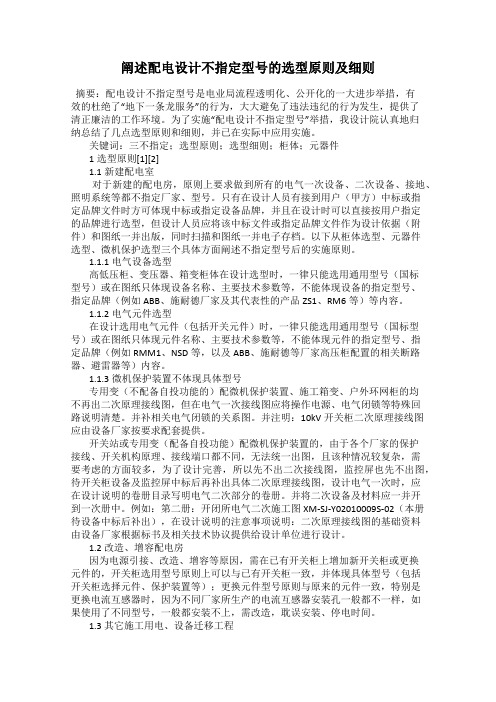

阐述配电设计不指定型号的选型原则及细则摘要：配电设计不指定型号是电业局流程透明化、公开化的一大进步举措，有效的杜绝了“地下一条龙服务”的行为，大大避免了违法违纪的行为发生，提供了清正廉洁的工作环境。
为了实施“配电设计不指定型号”举措，我设计院认真地归纳总结了几点选型原则和细则，并已在实际中应用实施。
关键词：三不指定；选型原则；选型细则；柜体；元器件1选型原则[1][2]1.1新建配电室对于新建的配电房，原则上要求做到所有的电气一次设备、二次设备、接地、照明系统等都不指定厂家、型号。
只有在设计人员有接到用户（甲方）中标或指定品牌文件时方可体现中标或指定设备品牌，并且在设计时可以直接按用户指定的品牌进行选型，但设计人员应将该中标文件或指定品牌文件作为设计依据（附件）和图纸一并出版，同时扫描和图纸一并电子存档。
以下从柜体选型、元器件选型、微机保护选型三个具体方面阐述不指定型号后的实施原则。
1.1.1电气设备选型高低压柜、变压器、箱变柜体在设计选型时，一律只能选用通用型号（国标型号）或在图纸只体现设备名称、主要技术参数等，不能体现设备的指定型号、指定品牌（例如ABB、施耐德厂家及其代表性的产品ZS1、RM6等）等内容。
1.1.2电气元件选型在设计选用电气元件（包括开关元件）时，一律只能选用通用型号（国标型号）或在图纸只体现元件名称、主要技术参数等，不能体现元件的指定型号、指定品牌（例如RMM1、NSD等，以及ABB、施耐德等厂家高压柜配置的相关断路器、避雷器等）内容。
1.1.3微机保护装置不体现具体型号专用变（不配备自投功能的）配微机保护装置、施工箱变、户外环网柜的均不再出二次原理接线图，但在电气一次接线图应将操作电源、电气闭锁等特殊回路说明清楚。
并补相关电气闭锁的关系图。
并注明：10kV开关柜二次原理接线图应由设备厂家按要求配套提供。
开关站或专用变（配备自投功能）配微机保护装置的，由于各个厂家的保护接线、开关机构原理、接线端口都不同，无法统一出图，且该种情况较复杂，需要考虑的方面较多，为了设计完善，所以先不出二次接线图，监控屏也先不出图，待开关柜设备及监控屏中标后再补出具体二次原理接线图，设计电气一次时，应在设计说明的卷册目录写明电气二次部分的卷册。
10kV箱式环网柜技术规范目次1.范围 (1)2. 规范性引用文件 (1)3 使用条件 (1)3.1 环境条件 (1)3.2 运行条件 (1)3.3 系统条件 (1)4 产品主要技术参数 (2)5 技术要求 (2)5.1 整体性能要求 (2)5.2 箱体技术要求 (3)5.3 环网开关技术要求 (3)5.4 硅橡胶电缆插头 (3)5.5 自动化升级配置 (3)5.6 备品、备件 (3)6 技术资料清单 (3)7 质量保证和管理 (3)8 技术服务、设计联络 (4)8.1 技术服务 (4)8.2 设计联络 (4)9 在卖方的工厂监造、检验 (4)10 包装、运输和贮存 (4)10kV电缆环网柜箱订货技术规范1范围本标准规定了吉林省电力有限公司10kV户外电缆环网柜技术规范使用条件、主要技术参数和要求、试验、运输等。
本标准适用于吉林省电力有限公司10kV户外电缆环网柜技术规范的招标通用订货，是相关设备通用订货合同的技术条款。
2规范性引用文件GB3804-2004 3.6kV-40.5kV高压交流负荷开关GB11022-1999 高压开关设备和控制设备标准的共用技术要求GB16926-1997 交流高压负荷开关-熔断器组合电器GB3906-200X 3.6 kV -40.5kV交流金属封闭开关设备和控制设备GB7674-1997 72.5 kV及以上气体绝缘金属封闭开关设备GB/T5582-93 高压电力设备外绝缘污秽等级GB12706.4-2002 额定电压6-35 kV挤包绝缘电力电缆附件试验要求IEC60298IEC60265IEC60129IEC60056IEC606943使用条件3.1环境条件3.1.1海拔高度：≤1000m3.1.2空气温度最高温度：+40℃最低温度：-40℃最大日温差: 25K3.1.3最大风速: 35 m/s3.1.4最大覆冰厚度：10mm3.1.5月相对湿度平均值：≤90% ；日相对湿度平均值：≤95%3.1.6日照强度：≤1.1kW/m23.1.7抗震能力： 8度（地面水平加速度0.3g，垂直加速度0.15g，两种加速度同时作用。
