DF-100中央空调辅助电加热器使用说明书

空调的使用说明书空调的正确使用方法空调的正确使用方法1、首次使用空调时应详细阅读《使用说明书》，并按照上面介绍的方法进行操作。

2、设定合适的温度：一般设定在26℃-27℃的范围对人的感觉比较适合，由于现在许多空调都具有经济睡眠功能，所以睡觉前最好启动该功能，以保证睡着和醒来时不会觉得太凉。

3、选择合适的出风口角度，尽量避免对准人体，特别是人在睡眠中直接吹冷风容易得病。

目前空调器的双向科学送风功能一般都可以解决这一问题，可以自动设定制冷时角度朝上，制热时角度朝下。

4、有效使用定时器。

睡眠及外出时，请利用定时器。

使其仅在必要时间内运转，以便省电。

5、经常清洁空气过滤网，过滤往被堵塞会降低运转性能，从而导致电费增加，应半月左右清扫一次。

6、不要让阳光和热风进入房间，在冷气开放时最好用窗帘或百叶窗遮挡阳光；同时开启空调后尽量少开门窗，减少冷量的损耗，节约用电。

7、切物有物体挡住市内外的进出风口，否则会降低制冷制热效果，浪费电力，严重的回导致空调器无法正常工作。

8、仅在必要时候开启空调器，既可以使空调得到有效利用又可以节约用电。

9、在开机时首先将制冷或制热开在强劲档，如果您的空调没有强劲功能，那么最好开在高风档，当温度适宜时再将设置改到中档或抵挡，减少能耗，减低噪音。

10、空调器停、开操作时间，应间隔3分钟以上，不能连续停、开。

11、开空调时室内要保持一定的新鲜空气，可以避免人在空调房间患“空调病”。

如果您的空调没有换气功能，呢么可以将门窗开个小缝，让新风从门窗缝自然渗入。

12、室内空调运转时，请勿将手指或木棍等物品插入空气的进出风口，因为空调内的风扇在高速运转，有可能引起伤害事故。

13、空调器应该使用专用的电源插座，请勿将电源连接到中间插座上，禁止使用加长线或与其他电器功用，有可能引起触电、发热或火灾事故。

14、请勿损伤或改造电源线，有可能引起触电、发热或火灾事故。

15、请按照说明书介绍的方法正确开关机、勿采用插入或拔出电源线的方法来起动或停止空调机的运转，这样有可能会引起触电或火灾事故。

基于ZigBee的中央空调末端控制系统使用说明书中国科学院沈阳自动化研究所前言感谢您选购我公司的产品，感谢您对我公司的信任，希望您对我们的工作提出宝贵意见。

在使用之前请您仔细阅读次说明书，在阅读之后，请您妥善保管次说明书。

警告！本系统应由专门的技术人员，按照本说明书所示的安装图正确进行安装，安装前应仔细阅读《使用说明》。

警告！为了降低受到伤害的风险，请在安装本系统前关闭电源。

系统介绍本系统用于中央空调末端风机盘管的自动控制和远程控制，可对风机盘管的运行状态和房间内环境参数进行远程监控，通过降低中央空调末端负荷，达到空调系统的节能目的。

采用本系统实现中央空调系统末端的自动控制，不会影响原有中央空调系统（机组）的正常运行，可作为其有效补充。

本系统的通信采用了短距离无线通信技术——ZigBee，系统中各设备间通过无线方式进行通信，设备可自主组网，安装、维护方便，可节省大量布线和维护成本。

本系统结构如下图1所示。

图1系统结构本系统中的设备主要包括：控制中心（运行监控管理软件的PC机）、网络控制器、路由器、空调墙控器和双鉴探测器。

其中，控制中心可通过以太网或RS232接口与网络控制器相连，其他设备间均为无线连接。

本系统的主要功能包括：◆室内温度自动调节◆风机盘管自动控制◆风机盘管远程和本地控制◆控制参数的远程和本地设定◆室内温度显示◆风机盘管运行状态监控系统安装说明1、规划网络，计算整个系统所需要的网络控制器、路由器、空调墙控器以及双鉴探测器的数量，计算方法请参照各个设备的使用说明，对于信号遮挡严重的建筑结构，要缩短路由器和空调墙控器之间的距离。

2、安装设备，按照规划好的网络安装好设备，但不要给电。

3、调试主干网络，首先打开网络控制器的电源，建立它与上位机管理软件之间的通信，之后再打开路由器电源，查看是否每个路由器都通信正常，如果通信不正常，请适当调整路由器天线的位置和方向，直到每个路由器都通信流畅。

4、打开空调墙控器和双鉴探测器的电源，查看是否每个设备都通信正常，如果不正常，请调整路由器的位置。

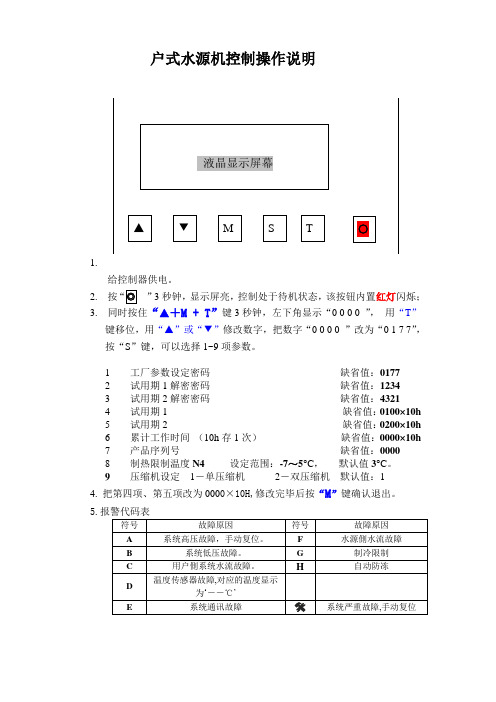

户式水源机控制操作说明
1.
给控制器供电。

2. 按
”3秒钟，显示屏亮，控制处于待机状态，该按钮内置红灯闪烁；
3. 同时按住“▲＋M + T”键3秒钟，左下角显示“0 0 0 0 ”，用“T”
键移位，用“▲”或“▼”修改数字，把数字“0 0 0 0 ”改为“0 1 7 7”，按“S”键，可以选择1~9项参数。

1 工厂参数设定密码缺省值：0177
2 试用期1解密密码缺省值：1234
3 试用期2解密密码缺省值：4321
4 试用期1 缺省值：0100×10h
5 试用期2 缺省值：0200×10h
6 累计工作时间（10h存1次）缺省值：0000×10h
7 产品序列号缺省值：0000
8 制热限制温度N4 设定范围：-7～5°C，默认值3°C。

9 压缩机设定1－单压缩机2－双压缩机默认值：1
4. 把第四项、第五项改为0000×10H,修改完毕后按“M”键确认退出。

5.报警代码表。

风系统风道式电加热器使用说明
一、安装使用说明
二、工程安装时，将电加热器串接在风道上，装在风机的前端或后端。

采用两端法兰对接方式连接。

制热运行时，风流经过电加热，电加热向风补充热量并使其升温，之后送到用户末端。

电加热器的电源应从相应的总电源控制箱中对应的接触器上引入，用户根据实际需要设计电路对其进行控制。

三、产品使用注意事项
1、虽然电加热器上装有热保护器，可以自动切断电源，但仅限在风道中有风的情况下使用，必须避免出现加热器产生意外的情况。

制热前应检查各相关元件处于正常状态，确保风机正常运行后，才能将电加热器投入使用，进而排除了无风干烧超高温的可能性，建议与风机联控。

2、电源电压与电加热器电压必须相等，电加热器的主电源应单独提供。

电加热器必须正确连接控制电路，才能投入使用。

3、电加热器虽有多种保护装置，但使用前应检查好所有的接线端子，是否牢固。

要做好接地措施，以保安全。

4、电加热器进风口端需加装过滤网，且定期清洗过滤网，避免各种异物进入损坏电热管或影响加热管的寿命及散热性能。

5、安装时接线端应予留不少于一米的距离，便于维修与保养。

4KW风系统风道式电加热器（配件明细）
1、电加热器外框一只(1630*135*350)：146元
2、电加热器4KW一套：140元
3、温控器一只：30元
4、接线排一只：2元
5、高温线大约3米：15元
6、控制开关一只：25元
7、接触器一只：40元
8、安装支架：15元
9、辅料一宗：15元
合计：四佰贰拾捌正（428.00元）。

JR—0.432 型电加热器使用说明书目录用途、基本参数和结构说明1. 用途2. 基本参数3. 结构概述二、使用与维护说明1. 使用说明2. 工作时维护三、设备保温用途、基本参数和结构说明1. 用途本产品用于空分设备的纯化器，系利用电加热发热元件（点加热管），来加热气体（污氮气），用于再生纯化器分子筛。

2. 基本参数3. 结构概述：加热器发热元件由15根不锈钢外壳的棒状电加热管组成，通过管板，折流板将其固定在加热器中。

每根电加热管的一端分别连接到相应的接线铜排上，铜排上接上380V电源，通过功率控制器来调节气体的出口温度。

气体自上而下通过电加热管而得到加热，为减少热量损失，壳体外须进行绝热保温。

本电加热器具有结构简单、使用方便、易于维护，使用寿命长，安全可靠等优点。

更换电加热管，将顶部保护罩拆开，拆去电热管连接软电线，松去电热管压紧螺母，便可更换损坏的电加热管。

二、使用与维护说明1. 使用说明：（1）工作前先检查加热器是否漏气，特别是接线柱部分，如有漏气先消除后再使用。

（2）使用检查接地装置是否可靠（3）使用前对电热管进行绝缘检查，其对地绝缘电阻＜1M p ,否则将电热管在150~200C左右烘箱内干燥7~8小时，使其绝缘达到要求后，才能使用。

I（3）接线后，将接线端用胶布或水玻璃等将接线端封好，以保护接线端不易氧化。

（4）使用前检查安全膜是否良好。

2. 工作时维护：（1）本加热器必须先通入气源，在气量达到要求，流速稳定后才可通电，决不可在未通气或气量极少的情况下，开启加热器，以免因电加热管过热而损坏。

在使用过程中如突然停气，应立即切断电源。

（2）工作中经常检查电热管使用情况，接线是否良好、绝缘是否达到要求。

（3）工作中定期清除灰尘及氧化皮等杂物。

（4）经常检查安全膜是否处于完好状态。

（5）按加热要求控制出口温度及通断电操作。

（6）定期检查、校正温度及测量控制仪表。

（7）经常检查保温层完好状态。

商用中央空调辅助加热器控制方案工作原理1.在冬季由于外机工作的环境温度降低其主机工作效率也就逐渐下降，这样便达不到理想的制热效果；此时，需要开启辅助加热器来辅助加热。

在开启辅助加热器时，先关闭截止阀3，同时打开截止阀4和截止阀5，系统水从辅助加热器流过，通过辅助加热器再加热，温度再升高，再送到末端。

2.用户可以根据自己的要求来调节加热温度，通过辅助加热器的温控器来调节所需温度值。

3在制冷状态下或不需要辅助加热时，关闭截止阀4和截止阀5，打开截止阀3，系统水从截止阀3通过。

同时也得把辅助加热器下面的排水阀打开，把辅助加热器里面的水放干净,以免水质长时间后会产生污垢。

商用中央空调辅助加热器控制方案应用分析1.在冬季中央空调在制热运行时，随着外机工作环境的降低主机效率逐渐下降。

当室外气温低至-10左右主机只能产生60%的热能，加上主机化霜时主机只有50%的热能产出，中央空调所能提供的热能就无法满足不了大型商场及一些公共场所所需的热量，为了补充这部分热量，需要在原有供热设备的基础上增加辅助电加热，选型为空调制冷量的30%-40%，做为电加热的功率。

2.辅助加热器不需其它辅助设备，其安装简单方便，操作也比较简单，它与小型锅炉等其它主设备相比，在安装/操作维护保养方面有明显的优越性。

3.辅助加热器可以弥补中央空调主机在冬季制热运行时的不足。

4.安装后与中央空调机组融为一体，使用时只需接通电源能自动完成控制及保护的功能。

户式中央空调辅助加热控制方案工作原理1.在冬季由于外机工作的环境温度降低其主机工作效率也就逐渐下降，这样便达不到理想的制热效果；此时，需要开启辅助加热器来辅助加热。

在开启辅助加热器时，先关闭截止阀3，同时打开截止阀4和截止阀5，系统水从辅助加热器流过，通过辅助加热器再加热，温度再升高，再送到用户末端。

2.用户可以根据自己的要求来调节加热温度，通过辅助加热器的温控器来调节所需温度值。

3在制冷状态下或不需要辅助加热时，关闭截止阀4和截止阀5，打开截止阀3，系统水从截止阀3通过。

空气电加热器一、结构与功能D ＹK 空电加热器本体由加热腔壳体、壳体底坐、气体进出口法兰、电热元件法兰组件及电热元件接线头保护罩组成。

适用于火力发电厂、冶炼厂、化工厂等企业气体加热、粉煤灰热风输送、工矿企业的热风干燥工艺、工业及民用供暖等。

二、型号含义三、安装与接线电加热器的空气进口与空气出口两端重量可能不平衡，吊装前先拆掉包装物，吊绳应从两只机脚底部穿过吊起安装。

不得碰撞和重击，以防壳体变形漏气。

电加热方式 功 率空气介质加热元件组进出口法兰与管道对接时要平整密封。

电加热器的功率从10KW至200KW分多种型号，特殊要求可单独设计。

发热元件根据功率要求从数个至数十个不等，常规接线为一路三相380V，也可分成两路接线两路控制（即主加热组和保温加热组）。

特别要求的可将主加热组分成多个接线单元，配合控制柜能巡回检测每个单元的工作状态。

接入电源线时先卸下保护罩，根据铭牌所标加热器功率及接线单元，选择适当的电缆及线鼻，再按标记或图纸与控制箱连接。

外壳应有效接地。

接线完成后应仔细检查每个紧固螺栓是否紧固，再检测对地绝缘是否良好，整体绝缘大于0.5ΜΩ才能投运。

安装测温探头（热电偶、热电阻）时，要理顺补偿导线，防止短路和开路。

四、使用条件电加热器可以安装在露天场所使用，但要做好保温和防雨。

工作电压不得超过额定电压10%。

空气进口应有过滤装置，以防空气中杂质对电热元件造成损坏。

风机的流量和压力应符合电加热器设计规定要求。

电加热器不得脱离温控设备单独运行，不得脱离风机超高温运行。

五、维护与检修定期检查温控仪和测温电偶及补偿导线，以保证测量和控制温度的准确。

定期检查法兰螺丝和密封垫圈，以保证电加热器本体的气密性。

电加热器电热元件内的氧化镁吸湿性强，若因长期放置（或停机）其绝缘电阻低于0.5ΜΩ时，应卸下电热元件放入250℃的烘房中烘干若干小时，待绝缘恢复后再装机使用。

检修或更换配件时应由专职人员操作或与生产厂家联系。

中央空调操作界面说明书江苏永昇空调有限公司本套中央空调主体系统由四台制冷机压缩、两台冷冻泵（一用一备）、两台冷却泵（一用一备）、两台补水泵（一用一备）、两套空调机（一用一备）组成。

控制系统的操作分为就地操作与远程操作。

就地操作利用电气控制柜上面的按钮实现对空调主体设备的现场手动控制，远程操作利用上位机操作界面来实现自动状态下对空调主体设备的手动与自动控制功能。

空调系统的启动过程为，设定好控制的温湿度设定值后，确定启动哪台空调机，在上位机操作界面上选择对应的设备，此时程序自动打开对应风机的风门，同时关闭备用空调机的风门，风门位置到位后开启空调机送风机，然后分别打开冷却水泵与冷冻水泵，水泵开启之后打开制冷压缩机，空调系统就进入了工作状态。

空调系统的关闭过程为，首先停止制冷机组，延时停止冷却泵、冷冻泵，再延时停止送风机。

1、就地控制空调设备控制系统由四台控制柜组成，分别为主机控制柜、水泵控制柜、空调控制柜和PLC 控制柜。

1-1主机控制柜主机控制柜控制四台制冷压缩机的就地/远程操作选择，手动启动、停止各台压缩机的工作状态。

当控制柜上的选择开关打在就地位置的时候，并且冷冻泵与冷却泵启动之后，就可以在现场实现对压缩机的运行控制，此时按下控制柜上的启动按钮，对应压缩机就得电运行，压缩机按照编制的PLC控制程序，自动实现制冷的加载与卸载过程，及压缩机的停止运行与再启动功能；当按下控制柜上的停止按钮，对应的压缩机就失电停止工作。

1-2 水泵控制柜水泵控制柜控制冷冻、冷却泵与补水泵的就地/远程操作选择，手动启动、停止各台水泵的工作状态。

冷冻与冷却泵都为一用一备使用，所以同一时间只能运行一台设备。

当控制柜上的选择开关打在就地位置的时候，就可以在现场实现对各水泵的运行控制，此时按下控制柜上的启动按钮，对应的水泵就启动运行，这时备用设备就无法启动，设备运行之后，若按下停止按钮，对应运行的设备就停止运行。

1-3 空调控制柜空调控制柜控制送风机与排风机的就地/远程操作选择，手动启动、停止各台风机的工作状态。
