中城赛特购物中心空调通风设计

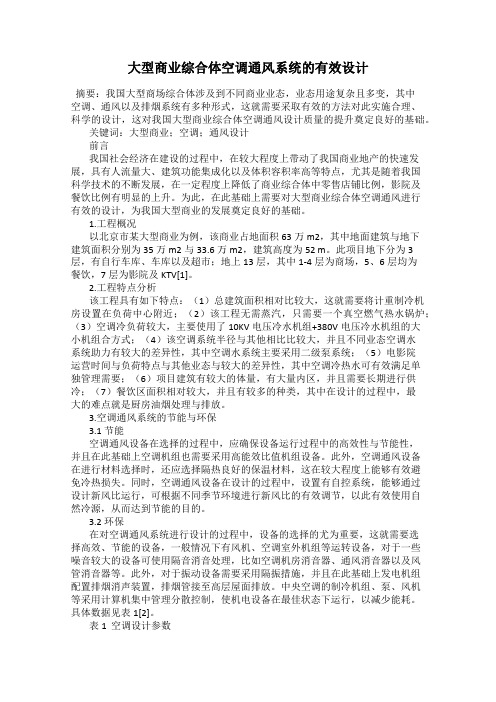

大型商业综合体空调通风系统的有效设计摘要：我国大型商场综合体涉及到不同商业业态，业态用途复杂且多变，其中空调、通风以及排烟系统有多种形式，这就需要采取有效的方法对此实施合理、科学的设计，这对我国大型商业综合体空调通风设计质量的提升奠定良好的基础。

关键词：大型商业；空调；通风设计前言我国社会经济在建设的过程中，在较大程度上带动了我国商业地产的快速发展，具有人流量大、建筑功能集成化以及体积容积率高等特点，尤其是随着我国科学技术的不断发展，在一定程度上降低了商业综合体中零售店铺比例，影院及餐饮比例有明显的上升。

为此，在此基础上需要对大型商业综合体空调通风进行有效的设计，为我国大型商业的发展奠定良好的基础。

1.工程概况以北京市某大型商业为例，该商业占地面积63万m2，其中地面建筑与地下建筑面积分别为35万m2与33.6万m2，建筑高度为52 m。

此项目地下分为3层，有自行车库、车库以及超市；地上13层，其中1-4层为商场，5、6层均为餐饮，7层为影院及KTV[1]。

2.工程特点分析该工程具有如下特点：（1）总建筑面积相对比较大，这就需要将计重制冷机房设置在负荷中心附近；（2）该工程无需蒸汽，只需要一个真空燃气热水锅炉；（3）空调冷负荷较大，主要使用了10KV电压冷水机组+380V电压冷水机组的大小机组合方式；（4）该空调系统半径与其他相比比较大，并且不同业态空调水系统助力有较大的差异性，其中空调水系统主要采用二级泵系统；（5）电影院运营时间与负荷特点与其他业态与较大的差异性，其中空调冷热水可有效满足单独管理需要；（6）项目建筑有较大的体量，有大量内区，并且需要长期进行供冷；（7）餐饮区面积相对较大，并且有较多的种类，其中在设计的过程中，最大的难点就是厨房油烟处理与排放。

3.空调通风系统的节能与环保3.1 节能空调通风设备在选择的过程中，应确保设备运行过程中的高效性与节能性，并且在此基础上空调机组也需要采用高能效比值机组设备。

大型购物场所暖通空调设计的要点本文侧重分析大型购物场所的特征，并从商品特性和人群分布两方面入手阐述了暖通空调在设计上的关键点，希望能完善大型购物场所的暖通空调的设计方案。

标签：大型购物场所；暖通空调；设计要点随着工业化发展的不断推进，在生活中的各个方面工业化都发挥了巨大的作用。

上世纪末，德国率先建设出了相对完善的建筑暖通空调系统，并在全世界广泛使用。

大型购物场所具有人流大、封闭性强等因素，如何更好的进行暖通空调设计是十分关键的问题。

小到对于提升购物场所的利润，大到对于能源的高效利用都具有很大的影响。

1、大型购物场所的特征1.1大型购物场所简述大型购物场所是改革开放的产物，是市场经济运行的重要组成部分。

经过30多年的发展，大型购物场所遍及全国各个区域，其占据着城市的黄金地段，与人民的日常生活联系紧密。

大型购物超市占地几千甚至几万平方米，日人流量巨大，呈现出明显的时间差异。

傍晚和下午是一天中人流量最为巨大的阶段，为此，有的大型购物场所在营业时间上作出调整，追求利益最大化。

一般来说，大型购物场所的营业时间就是暖通空调系统的主要工作时间。

同时，为了更好的吸引消费者，大型购物场所多建设在黄金地段的店面一、二层，为暖通空调的设计与建造提供了基础。

如何根据大型购物场所的营业时间和消费人群等方面的特征来调整暖通空调的设计方案是核心工作，对于降低购物场所的能源消耗和绿色环保都大有裨益。

1.2大型购物场所的结构特点1.2.1在大型购物场所中经常要安置很多的尚品货架，这些商品货架的高度大都在4m-6m的的范围内。

同时，暖通管道一般都安装在商品货架以上1m-3m 处，所以购物场所的楼层高度至少要达到8m。

同时，大型购物场所出于防盗的目的并未设置窗户等通风设施，总的来说，大型购物场所是一个相对封闭的环境，这使得暖通空调系统在其正常营业中占据了重要作用。

1.2.2大型购物场所按照具体功能的不同划分成以下几个区域：（1）购物区：购物场所的核心工作区，提供了大量的商品供消费者选购，其占据总体面积的50%-65%。

大型商业建筑通风空调设计摘要：通风空调涉及较大规模的商业建筑提供一个舒畅的内部环境，但是针对大规模商业建筑空调通风的设计，成为企业自身急需去解决的问题。

关键词：大型；商业建筑；通风；空调一、大型商业性质建筑物理环境要求（一）温度、湿度情况要求大型商业类建筑室内环境的温度由于设备的运行以及人类的活动产生大量的热，因此，空调通风的设计是十分必要的。

在进行大型商业类建筑的通风设计，需要对室内外的气温变化进行分析，将设计与温度变化进行结合，从而最大化地发挥空调通风的作用。

空气湿度含义是指在空气中水蒸气整体的含量。

当环境的湿度控制在50%～60%左右，人的身体可以对自身蒸发过程的稳定性进行保持，因此空气的流通在此时就显得尤为重要。

空气中水蒸气的含量不仅会对人体自身的热感觉产生影响，同时也会在一定程度上影响空气的整体质量。

（二）空气质量要求由于建筑物外的空气会在一定程度上充满硫化氢、二氧化硫、一氧化氮、灰尘等污染气体，在进行空调通风设计中要对空气进行相应的过滤处理。

建筑室内的主要空气污染为二氧化碳、有机挥发气体、烟气等。

大型商业类建筑中，以往主要以含尘浓度、二氧化碳浓度等作为室内污染气体控制的指标，在1989年美国空调和采暖制冷协会颁布了空气质量合格定义：室内空气中没有浓度含量达到相关权威机构所认定的有害程度，并且在这样的空气环境下80%以上的人没有表示出不满的空气环境为合格空气环境。

由于商业类建筑的种类千差万别，这就导致其内部的空气质量的基本要求也不同，从而设计与之相适应的空调通风体系。

二、空调通风的具体设计为了方便对商业建筑空调设计的分析，本文主要以某大型商业建筑超市的空调通风设计为例。

具体从空调通风系统的形式、空调的自控、食品区、仓库区设计以及节能减排理念的应用几个方面对空调通风设计进行分析。

超市的局部空调通风平面图如下：（一）空调通风系统的形式大型超市通风空调的设计需要采用低速度单向风道全空气通风系统，空气的综合处理设备要选用组合式的通风空调机组。

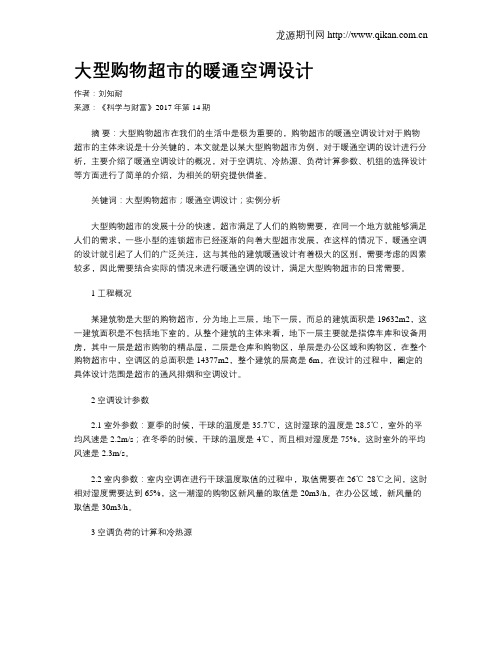

大型购物超市的暖通空调设计作者：刘知耐来源：《科学与财富》2017年第14期摘要：大型购物超市在我们的生活中是极为重要的，购物超市的暖通空调设计对于购物超市的主体来说是十分关键的，本文就是以某大型购物超市为例，对于暖通空调的设计进行分析，主要介绍了暖通空调设计的概况，对于空调坑、冷热源、负荷计算参数、机组的选择设计等方面进行了简单的介绍，为相关的研究提供借鉴。

关键词：大型购物超市；暖通空调设计；实例分析大型购物超市的发展十分的快速，超市满足了人们的购物需要，在同一个地方就能够满足人们的需求，一些小型的连锁超市已经逐渐的向着大型超市发展，在这样的情况下，暖通空调的设计就引起了人们的广泛关注，这与其他的建筑暖通设计有着极大的区别，需要考虑的因素较多，因此需要结合实际的情况来进行暖通空调的设计，满足大型购物超市的日常需要。

1 工程概况某建筑物是大型的购物超市，分为地上三层，地下一层，而总的建筑面积是19632m2，这一建筑面积是不包括地下室的。

从整个建筑的主体来看，地下一层主要就是指停车库和设备用房，其中一层是超市购物的精品屋，二层是仓库和购物区，单层是办公区域和购物区，在整个购物超市中，空调区的总面积是14377m2，整个建筑的层高是6m，在设计的过程中，圈定的具体设计范围是超市的通风排烟和空调设计。

2 空调设计参数2.1 室外参数：夏季的时候，干球的温度是35.7℃，这时湿球的温度是28.5℃，室外的平均风速是2.2m/s；在冬季的时候，干球的温度是-4℃，而且相对湿度是75%，这时室外的平均风速是2.3m/s。

2.2 室内参数：室内空调在进行干球温度取值的过程中，取值需要在26℃-28℃之间，这时相对湿度需要达到65%，这一潮湿的购物区新风量的取值是20m3/h，在办公区域，新风量的取值是30m3/h。

3 空调负荷的计算和冷热源潮湿的空调负荷主要包括了照明负荷、人员负荷、信封负荷、设备负荷等，维护结构的负荷是比较小的，而且在负荷计算的过程中，使用的是鸿业负荷软件6.2来进行相应的负荷计算，实际的取值情况如下：3.1 人员的密度超市的实际客流高峰是出现在下午下班之后的17：00到20：00之间，在这一时间段内的客流十分大，但是在其他的时间购物的人数比较少，而且人员的密度也十分的不稳定，在这样的情况下，就要取超市中的人员的平均密度值，这一密度值是0.6人/m2，而且人员的活动都是轻度的劳动的，不存在十分疲惫的现象，在办公的区域，人员的密度是0.25人/m2，人员工作也属于轻度的劳动。

大型购物中心暖通空调设计注意事项探究摘要：随着社会发展水平的不断提高，关于建筑技术方面的新发展在不断深入并且得到广泛应用，城市对于大型购物中心的建设越来越重视，综合的购物中心基本可以实现人们的吃、喝、玩、乐的需求，同时由于人们对于建筑功能的需求日渐丰富，而暖通空调运行作为保障商业大楼行政舒适感的基础条件，所以对商业综合体暖通空调的设计要求也越来越严格。

本文从商业角度出发，对暖通空调在建筑设计中所应当注意的事项进行分析研究，提出一些质量控制方面的问题，为进一步优化商业暖通空调设计的服务质量提供参考。

关键字：购物中心；暖通空调；设计；注意事项引言在最近几年中，由于我国社会经济及科学技术水平的飞速提高，对待节能环保方面的意识越来越看重。

集购物中心具有空间结构复杂、建筑占地面积大、业态种类繁多、人群密集程度高等特点。

因此在设计时必须合理，在进行具体的设计过程时一定要注意细节方面的问题，例如对于冷热源的系统选择、空调开关方式的确定以及不同功能区的通风排烟要求等，这些方面的问题都需要考虑到，只有解决了这些问题，才能更好地为人们提供舒适的室内环境条件，才能使城市商业综合体能够发挥其作用来更好地为人们服务。

一、购物中心主要特征购物中心建筑占地面积大，建筑挑空多，建筑结构复杂，业态最复杂多样，包括了零售，餐饮，教育儿童娱乐等。

1.1建筑空间复杂随着时代经济发展的进步，人们的生活水平越来越高，网络信息化的发达，人们都可以走出去看世界，不论是亲历还是网络电视等多媒体信息渠道的获取，人们眼界越来越广，对审美的水准也不断的提高，传统的住宅底商或者普通的百货建筑造型传统单一，没有特色的建筑外观已经无法博得人们的眼球，没有第一眼的眼缘，如何能吸引消费者走进去购物呢？所以使得建筑师们挖空心思的对建筑的结构空间上凹造型，错落的退台，挑空环绕的空间，这些空间设计虽然都大大的牺牲了建筑面积，但却可以呈现一个博得消费群众眼球的建筑空间。

商业综合体项目的暖通空调设计要点分析商业综合体是现代化城市的重要组成部分，暖通空调设计是商业综合体项目的重要设计内容之一。

本文首先介绍了商业综合体的概念，然后结合实际工程案例，对商业综合体项目的暖通空调设计要点进行了分析。

标签：商业综合体项目;暖通空调;设计要点随着城市化进程的不断加快，城市中商业综合体项目数量正逐年增多，同时对商业综合体项目的设计要求也越来越高。

暖通空调设计直接影响着建筑舒适度，若想提升商业综合体项目设计质量，首先应提升其暖通空调设计水平。

1、商业综合体的概念商业综合体是指一种综合性的建筑区，其中包含业态繁多，将休闲、娱乐、购物、餐饮、住宿及写字办公等功能集为一体，形成一个多功能、高效率以及复杂而统一的整体。

商业综合体往往建筑面积和规模较大，内部拥有大空间尺度、通道树型交通体系、现代景观设计以及高科技集成设施。

商业综合体是现代化城市中商业活动的主要聚集场所，可以说，一座城市中商业综合体的建设数量与建设水平，在很大程度上反映了该城市的经济发展水平。

2、商业综合体项目的暖通空调设计要点2.1工程概况某商业综合体项目总建筑面积为105032.46m2，包括办公部分43498.32m2和商业部分61534.14m2;办公部分又分为地上19层37464.12m2+地下2层6034.2m2;商业部分又分为地上裙房6层37035.88m2+地下4层24498.26m2，涵盖了商铺、超市、餐饮、电影院、地下车库等商业功能。

2.2室内设计参数及冷热负荷计算2.2.1室内设计参数结合实际情况，针对本工程中办公部分，夏季设计温度为26℃、冬季设计温度为20℃，夏季设计相对湿度≤60%、冬季设计相对湿度≥30%，夏冬两季设计新风量均为30m3/（p·h）;针对商业部分的商铺区，夏季设计温度为26℃、冬季设计温度为18℃，夏季设计相对湿度≤60%、冬季设计相对湿度≥30%，夏冬两季设计新风量均为16m3/（p·h）;针对商业部分的超市区，夏季设计温度为26℃、冬季设计温度为20℃，夏季设计相对湿度≤60%、冬季设计相对湿度≥30%，夏冬两季设计新风量均为16m3/（p·h）;针对商业部分的餐饮区，夏季设计温度为26℃、冬季设计温度为18℃，夏季设计相对湿度≤60%、冬季设计相对湿度≥30%，夏冬两季设计新风量均为25m3/（p·h）;针对商业部分的电影院区，夏季设计温度为26℃、冬季设计温度为18℃，夏季设计相对湿度≤60%、冬季设计相对湿度≥30%，夏冬两季设计新风量均为16m3/（p·h）。

大型购物中心的暖通设计摘要:大型购物中心是一个综合性的商业主体,它的业务包括超市、百货商店、办公室、餐馆、娱乐等。

零售等多种商业形式。

商场的暖通空调设计也不同于其他传统建筑形式。

本文将对购物中心暖通空调设计的原则和应注意的问题进行分析研究。

关键词:购物中心;暖通设计;问题研究前言随着经济的发展,购物中心已经成为中国一种流行的商务模式。

这个大型购物中心集中在各种商业形式,面积较大,综合商业主体。

随着人们生活水平的不断提高,人们对环境的舒适性越来越重视。

因此,重要的是维护大型购物中心的运营设施,而暖通空调工程设计就是其中之一。

本文将对购物中心暖通空调设计的原则和应注意的问题进行分析研究。

一、大型商场暖通设计原则1.1暖通设计的经济性原则在工程建设中,往往是顺利完成工程的关键。

对于工程建设中的暖通空调设计,特别是商场的暖通空调设计复杂、庞大,必须考虑经济问题。

必须认真进行工程预算分析,然后进行暖通空调工程设计。

如果我们不重视建筑工程的经济原则和大型购物中心综合体的暖通空调设计施工的重要性,很可能在暖通空调施工过程中,资金问题可能导致工程项目的失败。

正常运行,停机的条件可能出现在施工的中间。

此外,初始投资、运行费用和设备使用成本应在经济原则的范围内,此外,空调主容量必须合理配置,冷热源系统和设备管道配置应谨慎合理精选。

1.2暖通空调设计合理化原则在大型商场暖通空调工程的设计中,除了经济原则外,暖通空调方案的选择也很重要,方案的选择应合理,适合工程项目。

它是否合理取决于它是否符合项目的定位,特别是对于施工的方便和安装,有利于今后的维护和日常管理。

这些是设计方案中应该考虑的问题。

近年来,大气污染和温室效应等环境问题日益受到人们的关注。

因此,在大型购物中心暖通空调设计中,应考虑绿色环保、节能减排等相关内容。

二、大型商场暖通空调设计中应注意的问题大型商场的暖通空调项目的成败与设计密切相关。

近年来,随着科学技术的发展和节能环保要求的不断提高,许多新的暖通空调设计方案应运而生。

商业综合体暖通空调设计注意事项分析【摘要】商业综合体暖通空调设计在整个建筑设计中扮演着重要的角色。

本文从环境要求、风量计算、管道布局、机房选址和节能措施等方面进行了详细分析。

商业综合体的暖通空调设计需要考虑各种因素，包括建筑结构、使用功能、人流量等，以确保运行效率和舒适度。

设计师需要根据具体情况合理确定风量，并合理布局管道以确保通风效果。

选择机房位置也是关键，要考虑到便捷性和散热效果。

在设计过程中还需要注意节能措施，以降低能源消耗并减少运营成本。

商业综合体暖通空调设计需要综合考虑多方因素，关乎整个建筑的运行效率和舒适度，是不可忽视的重要环节。

【关键词】商业综合体、暖通空调设计、环境要求、风量计算、管道布局、机房选址、节能措施、综合考虑、运行效率、舒适度、建筑设计、重要环节1. 引言1.1 商业综合体暖通空调设计注意事项分析商业综合体暖通空调设计是商业建筑中非常重要的一环，直接影响到商业综合体的运行效率和用户舒适度。

在进行设计时，需要综合考虑多方因素，包括环境要求、风量计算、管道布局、机房选址以及节能措施等。

只有在综合考虑了这些方面，才能确保商业综合体的暖通空调系统设计达到最佳状态。

商业综合体暖通空调设计的环境要求是设计的基础，需要根据建筑的具体情况确定。

在设计过程中，需要考虑商业综合体的使用功能、建筑结构、周围环境等因素，以确保暖通空调系统能够正常运行并满足需求。

风量计算是商业综合体暖通空调设计中非常重要的一环，需要根据建筑的空间大小、使用功能、人流量等因素进行合理计算，以确保空气流通良好、温度适宜，达到舒适度要求。

管道布局是暖通空调设计中不可忽视的一环，需要合理规划管道位置，确保供暖、通风、空调系统正常运行并且维护方便。

机房选址是商业综合体暖通空调设计中需要特别注意的地方，需要考虑机房与系统设备的布局和安置，以及与建筑其他部分的协调，保证系统运行顺畅。

节能措施是商业综合体暖通空调设计中必不可少的一部分，需要考虑采用高效节能设备、合理利用自然资源和能源等方式，以降低能耗、减少环境污染，达到可持续发展的目标。

**购物中心空调通风设计一、工程概况**物中心位于福州市商业黄金地段-----东街口，是集购物、餐饮、休闲、办公于一体的大型商贸中心。

繁华的商业氛围，浓厚的“三坊七巷”人文背景，严谨而浪漫的构图，成就了其在福州商业建筑景观中的重要地位。

图1 **物中心外景该中心规划用地9547?，总建筑面积45376?，地上11层，地下2层，建筑总高39.9m。

各层功能划分:地下2层为汽车库、设备用房及储物库，面积5529?，汽车库战时转换为三个人防隐蔽单元;地下1层为超市，面积5529?，局部夹层为自行车、摩托车库，面积880?;地上1-6层均为商场，面积24094?;7层为茶座、风味小吃，面积2646?;8-11层为办公室(不设集中空调)，面积5537?。

裙房部分规划限制高度不能超过24m，而业主要求必须设计6层，故商场各层层高远小于同类建筑。

该中心2000年设计，2001.8.17竣工，投入使用后获得各方好评。

二、空调设计标准空调室内设计参数见表1。

夏季室内设计参数表1温度湿度新风量人员密度房间类型3? % m/p.h P/?地下1层超市 26,28 55,70 12 5商场营业厅 26,28 55,70 15 0.4,0.6茶座 25,27 55,65 25 0.45风味小吃 25,27 55,65 20 0.55;2层为0.5;3、4层为0.45; 注:商场营业厅依不同层人员密度分别取值:1层为0.65、6层为0.4。

三、空调通风系统1、空调冷负荷根据平面功能进行冷负荷计算，并综合了调研的类似已运行工程，最后确定空调制冷机总计算冷负荷为5600KW。

各主要类型房间平均冷负荷见表2。

房间平均冷负荷表2房间类型 q(w/?) 房间类型 q(w/?)地下1层超市 270 1层商场 3302、3、4层商场 290 5、6层商场 290茶座 320 风味小吃 3502、冷源设备考虑该中心位于黄金地段，不允许设备用房占用过多面积，仅设计夏季舒适性空调;除地下超市24小时营业外，其他各层使用时间相近，空调负荷相对集中，设计冷源采用电制冷方式，选用特灵离心式和螺杆式冷水机组，不同机型大小搭配，依空调负荷的变化，机组按下列模式投入运行:一台螺杆式机组?一台离心式机组?一台离心式机组加螺杆式机组?二台离心式机组?全部机组运行。

浅谈大型购物场所的暖通空调设计要点摘要：随着社会的发展与进步，大型购物场所的暖通空调设计对于现实生活具有重要的意义。

本文主要介绍大型购物场所的暖通空调设计要点的有关内容。

关键词：暖通空调设计；大型购物广场；设计要点；中图分类号：s611 文献标识码：a 文章编号：引言近年来，大型购物场所采用的空调形式应该避免室内产生不舒适的冷风感或大温差，对采暖环境也必须顾及到室内平均的辐射温度。

其采用的空调形式除顾及上述要求外，还要对经济性、节能性、设备的维修性能、空调噪声等影响进行综合考虑后而决定。

大型购物中心由于其单体面积大, 功能复杂而使暖通空调设计显得十分关键, 科学合理的设计除能满足使用要求外, 还能节省大量能耗。

一、工程概况某建筑物的总建筑面积约13400m2，建筑总高度为15.20m，地上三层。

建筑功能主要为超市、商业、办公等。

二、设计参数室内设计参数见表l根据空调负荷计算结果，空调系统设计冷负荷为1800kw，热负荷为 1020kw。

根据本工程特点，空调系统冷源由设于屋顶的二台螺杆式风冷冷水机组提供（机组配远控开关），冷冻水供回水参数为7/12℃。

热源由市政热力外网提供 80/60℃一次热水，经一层换热站为空调系统提供60/50℃二次热水。

采用闭式膨胀水箱定压。

三、空调负荷计算3.1售货区和库房的室内设计参数大型购物场所的售货区属于舒适性空调，根据gb50736-2012民用建筑供暖通风与空气调节设计规范，夏季工况舒适性空气调节室内温度设计参数范围24～28℃；而国外售货区夏季室内设计温度一般只要求比室外计算温度低5℃即可。

其理由是，人员从室外进入室内有5 ℃温差，人体就会感到比较舒适，况且购物者在售货区滞留的时间不会很长。

参照这一情况，因此，售货区的设计参数标准可定得低一点，26℃为宜。

这样在基本满足人员舒适要求的前提下，可明显降低空调系统的投资及运行用。

3.2售货区的人流密度众所周知，售货区夏季工况的空调设汁冷负荷主要取决于人体负荷和新风负荷，而这两者均与人流密度相关。
