互调干扰测试仪使用手册一：天馈系统互调测试天馈系统互调测试主要是为了检查基站小区上行干扰情况，反射式互调由天馈系统中的跳线、馈线连接器、馈线以及天线中最差的组件决定；在进行互调排查时可以使用低互调负载分段连接定位故障。
二：测试界面1：三阶、五阶操作界面2：干扰小区扫频操作界面三：测试操作步骤1：扫频测试步骤a：点击SPRCTRUM进入干扰小区的扫频测试界面，如上图所示。
b：点击START和STOP分别设定值为885和910，其次点击NEXT,进入下页，如下图所示页面，可以看到MARKERSELECT和ENTER两个键。
选中MARKER SELECT，选择marker1，然后点击ENTER健，键入需标记的第一个频点值，以移动的上行频段为例，在此键入890MHZ，然后再次点击MARKER SELECT，选择marker2，然后点击ENTER健入需标记的第二个频点值，以移动的上行频段为例，在此键入909MHZ，最终示意图如下：2：三阶、五阶操作步骤：a：首先打开PIM界面，如上图所示b：点击SETTING设置采样点数，由6修改为10，这样能够使得测试更精确；将界面左上角的dBc修改为dBm；后边的互调设置是根据测试情况而定，如果测试三阶，将-130修改为-80，如果测试五阶，将-130修改为-100.c：界面设置完毕后，点击START进行测试。
测试结束后，如果实际测试值小于三阶或者五阶的设定值就算通过。
反之，没有通过。
四：分段测试器件互调与故障定位1：故障定位图备注：上图是测试五阶的互调与故障定位，如果测试三阶，上图的-100dBm改为-80dBm即可。
2：事例说明在进行互调排查时可使用低互调负载分段式连接定位故障器件，天馈系统各组件分段测试表格如下：测试结论：该小区天馈系统接收无外部干扰，天馈系统5阶互调>-100dBm判断为存在互调干扰，其中1-1-2室内跳线接头已整改，双极化天线引起互调干扰，建议予以更换。

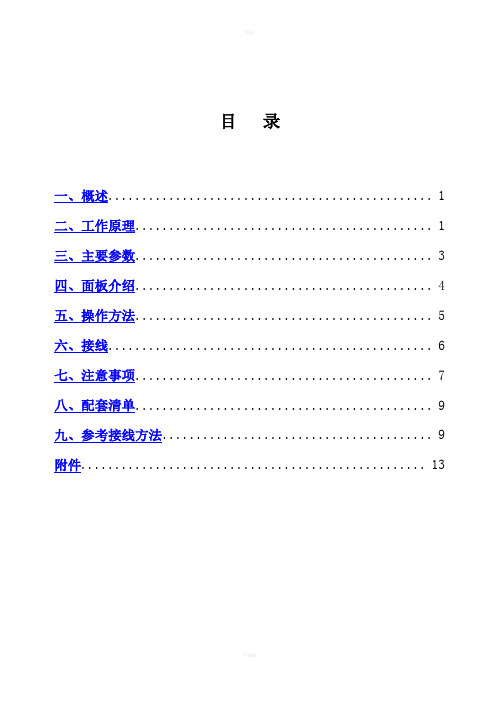

目录一、概述 (1)二、工作原理 (1)三、主要参数 (3)四、面板介绍 (4)五、操作方法 (5)六、接线 (6)七、注意事项 (7)八、配套清单 (9)九、参考接线方法 (9)附件 (13)可编辑HTJS型抗干扰介损自动测量仪一、概述HTJS型抗干扰介损自动测量仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。
由于采用了变频技术能保证在强电场干扰下准确测量。
仪器在GWS-4基础上增加了中文菜单操作功能，一次操作，微机自动完成全过程的测量。
是目前最理想的介损测量设备。
该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。
该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。
仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。
试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。
二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。
这种能量损耗叫做电介质的损耗。
当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。
tgδ值是用来衡量电介质损耗的参数。
仪器测量线路包括一标准回路（Cn）和一被试回路（Cx），如图1所示。
标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。
测量线路由取样电阻与前置放大器和A／D转换器组成。
通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。
仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。
图1 测量原理图1. 仪器结构测量电路：傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。
控制面板：打印机、键盘、显示和通讯中转。
电磁干扰测试仪器使用方法说明书使用前须知：1. 本测试仪器仅限用于电磁干扰测试，并非其他用途。
2. 在操作测试仪器前，请确保已仔细阅读并理解本说明书中的全部内容。
3. 为了保证测试准确性和可靠性，请根据以下步骤正确操作测试仪器。
使用步骤：步骤一：测试仪器准备1. 确保测试仪器处于正常工作状态，并确认其显示屏已亮起。
2. 连接电源适配器，并将其插入电源插座。
3. 检查测试仪器电源指示灯，确保电源已正确连接。
步骤二：测试环境准备1. 将待测试设备放置在无电磁干扰的环境中，确保周围没有其他干扰源，如大功率电器、高频设备等。
2. 将待测试设备与测试仪器之间保持一定距离，避免其他设备对测试结果的干扰。
步骤三：测试参数设置1. 打开测试仪器的设备管理界面。
2. 选择要测试的频率范围，通常可根据待测试设备的规格要求进行设置。
3. 设置测试仪器的阈值，以便在测试过程中能够准确地检测到干扰情况。
步骤四：开始测试1. 将测试仪器的探头接入待测试设备的电源线或信号线。
2. 打开测试仪器的开始测试功能。
3. 观察测试仪器的显示屏，记录并分析测试结果。
4. 如有干扰情况出现，测试仪器将发出警报声音或提示信息，需要及时处理。
步骤五：测试结果分析1. 依据测试仪器的显示屏和报警信息，判断是否存在电磁干扰情况。
2. 如存在干扰情况，可使用测试仪器提供的分析功能，包括频谱分析、功率谱分析等，以进一步确定干扰源和干扰类型。
注意事项：1. 在测试过程中，请勿将测试仪器暴露在强电磁场或高温环境中，以免损坏测试仪器或影响测试结果。
2. 如在测试过程中出现异常情况或测试仪器故障，请及时停止测试并联系技术支持人员进行处理。
3. 本测试仪器仅供专业人员使用，请勿擅自拆解或修改测试仪器内部零部件。
维护与保养：1. 每次使用测试仪器后，请将其放置在干燥通风的环境中，避免湿气或灰尘的堆积。
2. 定期清洁测试仪器的外壳，可使用柔软的干布擦拭，避免使用有机溶剂或酸碱性清洁剂。
HTJS-M异频介质损耗测试仪HTJS-M异频介质损耗测试仪仪器设置仪器面板见图九所示：图九前侧1、打印机——打印测量数据。
2、显示器——128×64点阵液晶显示器，显示菜单和各种提示信息及测量结果。
3、(键——选择菜单项，被选中项反白字体显示。
4、▲键——修改菜单内容，采用循环滚动方式。
5、▼键——修改菜单内容，采用循环滚动方式。
6、确认键——在“测试”选项上按此键进入测试状态。
HTJS-M异频介质损耗测试仪7、电源开关——整机电源的开启和关闭。
8、电源座——交流220V±10%，50±1Hz电源输入口，带保险仓。
9、自激法电流输出端——测量CVT的专用端子。
10、接地——为接地线接线端子。
11、CX插座——是试品信号的测量输入端，正接线时由专用低压电缆连接，此电缆单层屏蔽带特制鳄鱼夹，长8m，接试品低端。
反接线时此端空置。
12、CN插座——是外标准电容信号的测量输入端，使用内标准时此端空置。
13、HV插座——高压引出端子，由高压电缆连接，接试品高压端。
输出10kv高压。
14、RS-232接口，用来连接电脑，上传数据。
15、接地，可以悬空16、高压开关九、仪器操作步骤1. 测量前准备：（1）用接地线一端接仪器的接地柱，另一端接可靠的大地，保证仪器外壳处在地电位上。
（2）正接线时：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，黑色小钳子悬空或夹在红色大钳子上。
将CX低压电缆插入CX插座中，另一端的红色夹子夹试 HTJS-M异频介质损耗测试仪品的低端，黑色夹子悬空或接屏蔽装置。
（3）反接线时：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，红色小钳子悬空或接屏蔽装置。
Cx插座不用。
2. 打开电源开关，仪器进行自检，若自检良好，液晶屏显示中文主菜单如图十所示。
3. 菜单选择：（1）按 ( 键可移动光标至各菜单项，并循环指示。
HTYJS-H全自动绝缘油介质损耗测试仪HTYJS-H绝缘油介损主机操作说明1.主菜单界面说明图五主菜单图主控制项目a) <时间设置>功能：用于校准时钟、日历，此时钟在停电后会继续运行。
b) <数据管理>功能：用于查询以前实验的存储数据结果。
c) <参数设定>功能：用于设置恒温温度及介损测试电压。
HTYJS-H全自动绝缘油介质损耗测试仪d) <直接测试>功能：不加热直接进行介损测试。
用途：主要用于测试空杯介损及室温时油样介损。
e) <加热测试>功能：在加热到设定温度的整个过程中的任意时间段手动启动对设定项的测试。
用途：主要用于需要掌握中间某温度段的介损值。
f) <自动测试>功能：加热到油样温度达到设定温度后，设备系统将按照操作员预先的设定，自动完成整个测试流程。
用途：主要用于自动测试设定温度的介损值。
辅助功能项目a) <日历>显示位置：主菜单界面左上角（图五“2012-03-28 10:50:31”部分）；功能：时间提示b) <设备编号和出厂日期>显示位置：主菜单界面底部（图五“设备编号：612010 出厂日期：20120615”部分）；功能：指示设备信息c) <实时温度状态指示区>显示位置：主菜单界面右上角（图五“18.6℃”部分）；功能：实时监控用户在参数设定中所设定恒温条件的温度；设置为外电极则显示油杯外电极温度；设置为内电极则显示油杯内电极温 HTYJS-H全自动绝缘油介质损耗测试仪度；设置为平均温则显示内外电极的平均温度。
2.仪器操作说明及注意事项a) 仪器开始运行时，应先接地端接地，电源入口引入AC220V电源；b) 打开箱盖，可将油杯取出，加热及测试介损时，应将箱盖关上；c) 接通电源前，须保证箱盖内两根测量线，完好连接；d) 加热后的油杯上会有高温，如要取出油杯等物，应小心操作，以免灼伤；e) 启动测试后，油杯上会带高压电，严禁此时取杯；如要取油杯，请复位设备，断电后取杯，操作应小心，以免触电；f) 箱盖具有合盖保护，打开盒盖时，会中断加热及中断高压；g) 如非必要，不得在测试过程中打开箱盖;h) 移动设备时应将油杯取出单独包装，以防止从中掉出打坏油杯。
全自动抗干扰介质损耗测试仪技术标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!全自动抗干扰介质损耗测试仪技术标准导言随着电子设备的普及和电磁环境的复杂性增加，对于电子元器件的抗干扰能力要求也日益提高。

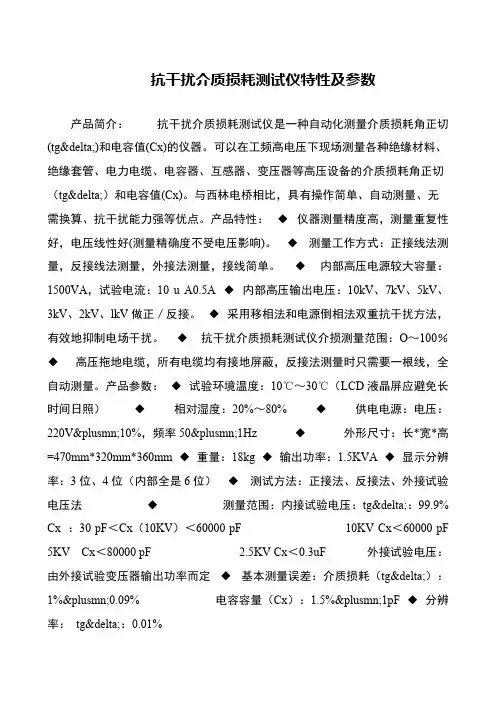

抗干扰介质损耗测试仪特性及参数产品简介：抗干扰介质损耗测试仪是一种自动化测量介质损耗角正切(tgδ)和电容值(Cx)的仪器。
可以在工频高电压下现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切（tgδ）和电容值(Cx)。
与西林电桥相比，具有操作简单、自动测量、无需换算、抗干扰能力强等优点。
产品特性：◆仪器测量精度高，测量重复性好，电压线性好(测量精确度不受电压影响)。
◆测量工作方式：正接线法测量，反接线法测量，外接法测量，接线简单。
◆内部高压电源较大容量：1500VA，试验电流：10 u A0.5A ◆内部高压输出电压：10kV、7kV、5kV、3kV、2kV、lkV做正／反接。
◆采用移相法和电源倒相法双重抗干扰方法，有效地抑制电场干扰。
◆抗干扰介质损耗测试仪介损测量范围：O～100％◆高压拖地电缆，所有电缆均有接地屏蔽，反接法测量时只需要一根线，全自动测量。
产品参数：◆试验环境温度：10℃～30℃（LCD液晶屏应避免长时间日照）◆相对湿度：20%～80% ◆供电电源：电压：220V±10%，频率50±1Hz ◆外形尺寸：长*宽*高=470mm*320mm*360mm ◆重量：18kg ◆输出功率：1.5KVA ◆显示分辨率：3位、4位（内部全是6位）◆测试方法：正接法、反接法、外接试验电压法◆测量范围：内接试验电压：tgδ：99.9% Cx ：30 pF＜Cx（10KV）＜60000 pF 10KV Cx＜60000 pF 5KV Cx＜80000 pF 2.5KV Cx＜0.3uF 外接试验电压：由外接试验变压器输出功率而定◆基本测量误差：介质损耗（tgδ）：1%±0.09% 电容容量（Cx）：1.5%±1pF ◆分辨率：tgδ：0.01%。
For personal use only in study and research; not for commercial use蚅绝缘油介损测试仪说明书A芃由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！螈安全要求羇请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
膃一防止火灾或人身伤害肂正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
袈注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记莈请勿在潮湿环境下操作。
袅请勿在易爆环境中操作。
安全术语螁-警告：警告字句指出可能造成人身伤亡的状况或做法芃一、概述袄二、控制面板羈三、油杯简介 (9)羆四、工作原理 (11)羄五、主要技术指标 (12)薃六、操作绝缘油介质损耗测试仪是用于绝缘油等液体绝缘介质的介莆HTYJS-H质损耗角及体积电阻率的高精密仪器。
一体化结构。
内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。
其中加热部分采用了当前最为先进的高频感应加热方式，该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点。
交流试验电源采用AC-DC-AC转换方式，有效避免市电电压及频率波动对介损测试准确性影响，即便是发电机发电，该仪器也能正确运行。
内部标准电容器为SF6充气三极式电容，该电容的介损及电容量不受环境温度、湿度等影响，保证仪器长时间使用后仍然精度一致。
螆仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕(240X 180)液晶显示器，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用!莁在使用本仪器之前，务必先仔细阅读本使用说明书螇图一控制面板图1.2•膄键盘区a)b)膀背光：控制液晶屏背光灯的开关；c)c)芈复位：初始化整机的全部控制；e)d)膈T : 菜单操作时向上移动菜单条；设置操作时为数字“加”；g)e)祎J : 菜单操作时向下移动菜单条；设置操作时为数字“减”；i)f)膃取消：取消当前的操作，并返回上一菜单；k)g)莇确认：确认当前的操作，并进入下一菜单或开始执行操作；芅2.状态指示区a)b)莄咼压：c)c)羂加热：如果灯亮，表示油杯上已经带咼压电；如果灯亮，表示加热炉正在加热；并不表示油杯上的温度，火灯时同样要注意油杯上的高温; 蒇3.液晶显示屏蚆4.微型打印机肆5.总电源开关螁6.电源插座螁7.总保险座（内置10A保险管）肇8.接地钮1.2. 螄油杯结构袁图二油杯结构图蒈①油杯杯体，测量加压极芆③ 油杯内电极，测量测试极薃⑤ 油杯内电极，测量屏蔽极羁⑦温度接口②油隙④内电极固定钮⑥测试端.油杯技术标准衿2蚃油杯采用三极式结构，完全符合GB5654-85标准，极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。

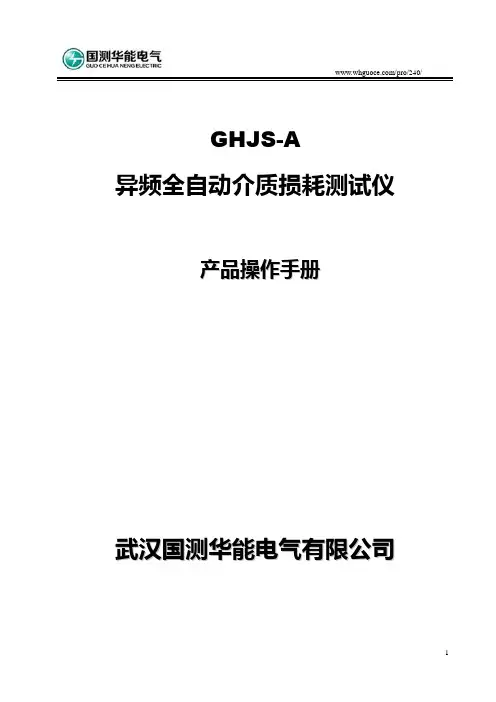

GHJS-A异频全自动介质损耗测试仪产品操作手册武汉国测华能电气有限公司尊敬的用户：感谢您购买本公司GHJS-A异频全自动介质损耗测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项1. 本仪器只能在停电设备上使用，其它设备可不断电；2. 仪器自带有升压装置，应注意高压引线的绝缘及人员安全；3. 仪器应可靠接地;4. 使用本仪器检测设备前，应先对设备进行绝缘检测；5. 确定设备的耐压等级，正确选择仪器升压档位，以防击穿设备，损坏仪器；6. 仪器所配专用高压电缆出厂时已检测合格，但测量时仍需远离人体；7. 输入电压为AC220V±10%，超出范围都有可能影响测试精度；最大输入电压为AC264V，超过此值会造成永久性损坏，对此厂家不予保修；8. 打印机有可能在搬运过程中因卷纸松动而出现打印卡纸，此时只需将卷纸取出，绕紧后重新装入；9. 仪器应注意防潮，防剧烈震动；10. 发电机供电时应将输出零线接地，否则会提示接地有误。
本手册内容如有更改，恕不通告。
没有武汉国测华能电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
使用安全措施1、使用本仪器前一定要认真阅读本手册。
2、测试人员应具备一般电气设备或仪器的使用常识。
3、测试人员必须完全严格遵守安全操作规程，必须完全了解高压测试线路，及仪器操作要点。
4、非从事测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等清楚表示出来。
5、必须保证本测试仪可靠接地。
6、保险管损坏时，必须确保更换同样规格的保险管。
7、仪器出现故障时，关闭电源开关，等待一分钟之后再检查。
8、仪表应避免剧烈振动。
9、对仪器的维修、护理和调整应由专业人员进行。
本仪器只能在停电的设备上使用；必须保证仪器和被试设备的接地端可靠接地网上；根据被试设备接地情况正确选择正、反接法；目录一、概述 (2)二、工作原理 (3)三、主要技术参数 (4)四、面板说明 (5)4.1、紧急停机按钮及高压指示灯 (6)4.2、复位按钮 (6)4.3、U盘接口 (6)4.4、总电源开关 (6)4.5、电源输入插座 (6)4.6、标准电容器输入Cn插座 (6)4.7、试品低压输入Cx插座 (7)4.8、触摸显示屏 (7)4.9、接地接线柱 (7)4.10、ES自激输出 (7)4.11、打印机 (8)4.12、高压输出HV插座 (8)五使用说明 (9)六参考接线 (13)七使用注意事项 (21)附录A：随机配件 (21)一概述GHJS-A异频全自动介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。

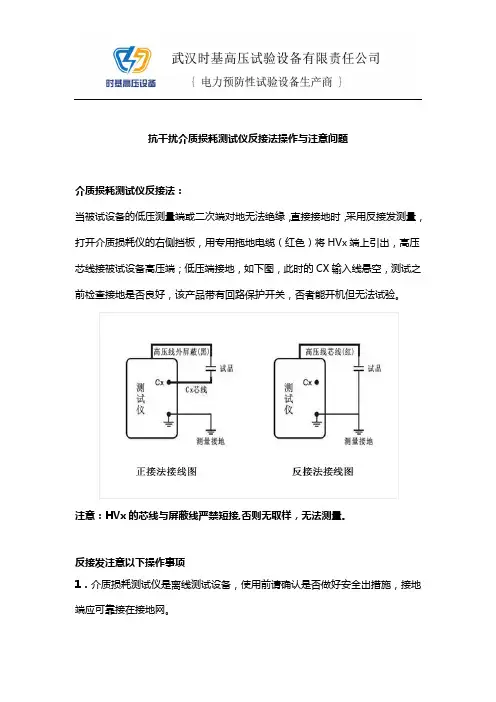

抗干扰介质损耗测试仪反接法操作与注意问题介质损耗测试仪反接法：当被试设备的低压测量端或二次端对地无法绝缘，直接接地时，采用反接发测量，打开介质损耗仪的右侧挡板，用专用拖地电缆（红色）将HVx端上引出，高压芯线接被试设备高压端；低压端接地，如下图，此时的CX输入线悬空，测试之前检查接地是否良好，该产品带有回路保护开关，否者能开机但无法试验。
注意：HVx的芯线与屏蔽线严禁短接,否则无取样，无法测量。
反接发注意以下操作事项1．介质损耗测试仪是离线测试设备，使用前请确认是否做好安全出措施，接地端应可靠接在接地网。
2．被试设备绝缘合格之后才进行介质损耗（δ）测量，以防被试设备绝缘不良使仪器在加压过程中加重绝缘强度直至损坏。
3．根据现接地情况合理选择接线方式，并在相应的菜单选项中选择其接线方法。
4．根据不同设备正确选择测试电压等级，并在相应的菜单选项中选择所需电压。
5．测试过程中如遇特殊情况时，可紧急关闭总电源或关闭高压开关。
6．断开面板上电源开关，并明显断开220V试验电源，才能进行接线更改或工作结束；重复对同一试验设备进行复测时，可按下复位后，重新测量，也可以在上一次测试完成后选择重复进行。
7．为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端（或二次端）绝缘良好，在相对湿度较小的环境中测量。
8．在进行大电容试品实验时，仪器的接地与被试品接地，不应该在同一接地点，以防接地放电时反击电压或者流动波影响仪器的安全。
9．仪器自带有10kv升压装置，应注意高压引线的绝缘距离及人员安全；10、仪器应可靠接地，接地不好可能引起机器保护。
11．仪器启动后，除特殊情况外，不允许突然关断电源。
12．仪器所配（HVx）专用高压电线虽出厂时已检测合格，但测量时仍需远离人体及低压测试线（Cx）；高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分，CX输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分。
13．当现场干扰较大，用工频无法得到确定结果时，应使用异频测量，其它情况应使用工频测量。
目录一、概述...................................................... 1 .二、工作原理.................................................. 1...三、主要参数.................................................. 3...四、面板介绍.................................................. 4...五、操作方法.................................................. 5...六、接线...................................................... 6 .七、注意事项.................................................. 7...八、配套清单.................................................. 9...九、参考接线方法.............................................. 9..附件.............................................................. 1..3 ..HTJS型抗干扰介损自动测量仪一、概述HTJS 型抗干扰介损自动测量仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。
由于采用了变频技术能保证在强电场干扰下准确测量。
仪器在GWS-盅础上增加了中文菜单操作功能，一次操作，微机自动完成全过程的测量。
是目前最理想的介损测量设备。
该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tg S及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。
该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。
仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。
试验过程中输出0.5K V〜10kV不同等级的高压，操作简单、安全。
二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。
这种能量损耗叫做电介质的损耗。
当电介质上施加交流电压时，电介质中的电压和电流间存在相角差W, W的余角S称为介质损耗角，S的正切tg S称为介质损耗角正切。
tg S值是用来衡量电介质损耗的参数。
仪器测量线路包括一标准回路（Cn）和一被试回路（Cx）,如图1所示。
标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。
测量线路由取样电阻与前置放大器和A/D转换器组成。
通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。
仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。
图1测量原理图1. 仪器结构仪器结构框图测量电路：傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。
控制面板：打印机、键盘、显示和通讯中转。
变频电源：采用SPW开关电路产生大功率正弦波稳压输出。
升压变压器：将变频电源输出升压到测量电压，最大无功输出2KVA/1分钟标准电容器：内Cn,测量基准。
Cn电流检测：用于检测内标准电容器电流，10卩A〜1A。
输入电阻〈2Q0Cx正接线电流检测：只用于正接线测量，10卩A〜1A。
输入电阻〈2QoCx反接线电流检测：只用于反接线测量，10卩A〜1A。
输入电阻〈2Qo反接线数字隔离通讯：采用精密MPPM数字调制解调器，将反接线电流信号送到低压侧。
隔离电压20KV。
2. 工作原理启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。
根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tg 3。
反复进行多次测量，经过排序选择一个中间结果。
测量结束，测量电路发出降压指令变频电源缓速降压到0。
三、主要参数1. 高压输出：0.5〜10kV，每一档增加500V,共有十档，容量：1000VA 2. 准确度：tg 3 土（读数X 1.0%+0.08%）Cx: ± （读数X 1.5%+5PF）3. 分辨率：tg 3：0.01% Cx：1pF4. 测量范围：0.1% v tg 3 V 50%3PF v Cx v 60000PF10KV 时，Cx< 30000PF5KV 时，Cx< 60000PF5. 电源：AC 220V±10% 50±1Hz6. 电源谐波适应能力：w 3%7. 使用条件：-15C〜50T 相对湿度V 80%8. 外型尺寸：460（L）X335（W）X340（H）9. 重量：30 kg四、面板介绍G试品输入：正接线时输入试品电流，正接线时芯线（红夹子）接试品低压信号端，如果试品低压端有屏蔽极可接屏蔽线（黑夹子），无屏蔽时，可悬空。
反接线时，C X试品输入线不接或悬空。
测量接地：它同外壳连在一起，在正、反两种测量过程中，仪器都应可靠独立接地。
应仔细检查接地导体不能有油漆或锈蚀，否则应将接地导体刮干净，并保证零电阻接地。
接地不良可能引起误差或数据波动，严重时，呈带高压开路可能引起危险。
内高压允许：打开此开关，仪器有高压输出。
关闭此开关仪器内部无高压产生，亦无高压输出。
总电源开关：打开该开关，屏幕显示测量内容。
按键盘：“退出”、“确认”、“退出”：对光标所在的内容否认时，或者已完成该内容。
“确认”：对光标所在处的内容认同时，可按此键加以确认，并将光标移 至它处。
“•”、“.” ：改变数值或改变正、反接线，异频、工频等内容。
屏幕显示：显示菜单、测量信息、测量结果。
应避免长时间阳光爆晒。
亮度调节：调节屏幕对比度。
五、操作方法我们以测量电力变压器，高压绕阻对低压绕阻及外壳的介损为例。
该测量应采用反接法测量，（接线图见反接法），检查仪器与电力变压器连接正确后，选用 异频、10K V 电压测量，进行以下操作① 打开总电源开关，仪器屏幕显示如下图 4所示② 按“确认”键，光标进入“测量方式 □工频”， 按“.”、“*”键， 则调整为“测量方式□异频”，按“退出”键，光标移至首位，再按“键，将光标移至下一排“联接方式”前，见图 5所示。
③ 按“确认” 键，光标进入“联接方式 □正接”，按“■”、“ •”键， 则调整为“联接方式□ 反接”，按“退出”键，光标移至首位，再按“ 1键，将光标移至下一排“测量电压”前，见图 6所示。
④ 按“确认”键，光标进入“测量电压口 0.5KV ” ，按“ * ”、键，则可□测量方式工频联接方式 正接 测量电压 5KV测量方式异频□联接方式 正接 测量电压 5KV测量方式 异频 联接方式 反接 □测量电压10KV开始测量开始测量图4开机显示开始测量 图5联接方式图6测量电压至首位，再按“哥”键，将光标移至下一排“ □开始测量”前，见图7所示⑤ 打开“内高压允许”开关，按“确认”键，仪器开始产生高压输出，同时伴有“嘟”的提示音，此时，屏幕显示“ 正在测量中 请等待”，如图8所示。
⑥ 在经过约40秒后，测量结束，高压自动切断，屏幕显示测量结果，如图9所示,如需打印结果，按“确认”键即可打印。
打印结果见图 10所示。
六、接线1. 本仪器只能在停电的设备上使用；2. 接地端应可靠接在接地网；3. 根据被试设备接地情况正确选择正、反接法；正接法：（被试设备的低压测量端或二次端对地绝缘）专用高压电缆从仪器后侧的HVx端上引出，高压屏蔽线接被试设备高压端；专用低压电缆从仪器面板上的 Cx 端引 出，低压芯线接被试设备低压端 L （见图10）;低压屏蔽线接被试设备屏蔽端 E 。
（试品无屏蔽端则悬空）HVx 及Cx 的芯线与屏蔽线之间严禁短接，…,否.则无.法取样， 无法测量；…反接法：（被试设备的低压测量端或二次端对地无法绝缘）专用高压电缆从仪器后侧的从 0.5,1.0,1.5,2.0259.5〜10KV 间调整电压。
按“退出”键，光标移测量方式 异频 联接方式反接测量电压 10KV正在测量中 请等待介损：tg S =0.42% 电容：1000P频率 工频模式 反接电压 10KV介损 tg S =0.42%电容 10001 P图7开始测量图8正在测量中 图9测量结果 □开始测量图10打印结果HVx 端上引出高压芯线接被试设备高压端；低压端接地（见图11）;此时的G 输入线悬空；注意,HVx 的.芯线与屏蔽线严禁短接…，.否则无取样?…无法测量.；，.…异常且不稳定此时可采用屏蔽环吸收试品表面泄漏电流，其屏蔽电极在正接法时接地，反 接法时接Cx 的屏蔽层；此方法有可能改变被试设备内部的电场分布而影响tgS ;标准电容器和标准介损器均采用此接法。
6.部分设备的接线方法可参考第九节《参考接线方法》七、注意事项1. 仪器尽量选择在宽畅，安全可靠的地方使用；2. 被试设备从运行状态断开高压引线转为检修状态，并对其清扫，初步绝 缘试.验.良好后，方可利用该仪器进行试验，以防被试设备绝缘低劣，使仪器在加 压过程中损坏；Hvx高压屏蔽线悬空图11正接法接线 4. AC220V g 入电源插座口；5•对于小电容，空气湿度较大时，其图12反接法接线tg S 受其表面状态影响，介损测量值C K低压屏強线L 低压端低屋芯线高压芯线Cx 悬空3．根据设备的安装情况确定采用那种接线，并在相应的菜单选项中选择其接线方法；4．根据不同设备正确选择测试电压等级，并在相应的菜单选项中选择所需电压；5．测试过程中如遇危及安全的特殊情况时，可紧急关闭总电源；6．断开面板上电源开关，并明显断开220V 试验电源，才能进行接线更改或工作结束；重复对同一试验设备进行复测时，可按下复位后，重新测量，也可以在上一次测试完成后选择重复进行；7．为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端（或二次端）绝缘良好，在相对湿度较小的环境中测量；8．在进行大电容试品实验时，仪器的接地与被试品接地，不应该在同一接地点，以防接地放电时反击电压或者流动波影响仪器的安全；9．仪器自带有升压装置，应注意高压引线的绝缘距离及人员安全；10．仪器应可靠接地，接地不好可能引起机器保护或造成危险。
11．仪器启动后，除特殊情况外，不允许突然关断电源，以免引起过压损坏设备；12. 仪器所配（HVX专用高压电线虽出厂时已检测合格，但测量时仍需远离人体及低压测试线（Cx）;高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。
