介损测试仪接线方式

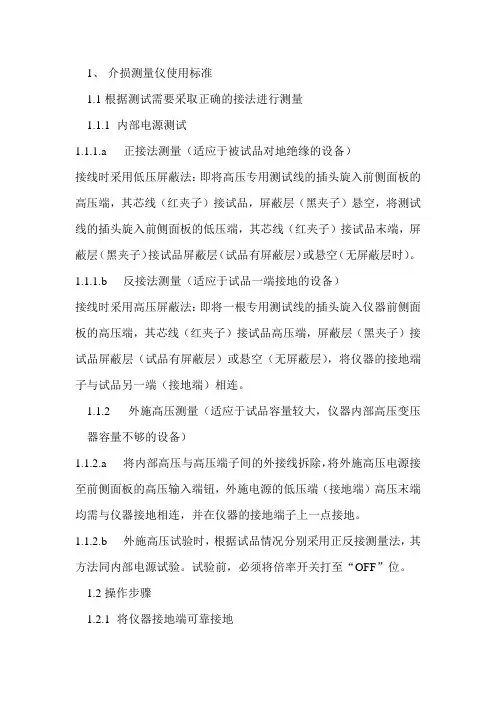

1、介损测量仪使用标准1.1根据测试需要采取正确的接法进行测量1.1.1内部电源测试1.1.1.a正接法测量（适应于被试品对地绝缘的设备）接线时采用低压屏蔽法：即将高压专用测试线的插头旋入前侧面板的高压端，其芯线（红夹子）接试品，屏蔽层（黑夹子）悬空，将测试线的插头旋入前侧面板的低压端，其芯线（红夹子）接试品末端，屏蔽层（黑夹子）接试品屏蔽层（试品有屏蔽层）或悬空（无屏蔽层时）。

1.1.1.b反接法测量（适应于试品一端接地的设备）接线时采用高压屏蔽法：即将一根专用测试线的插头旋入仪器前侧面板的高压端，其芯线（红夹子）接试品高压端，屏蔽层（黑夹子）接试品屏蔽层（试品有屏蔽层）或悬空（无屏蔽层），将仪器的接地端子与试品另一端（接地端）相连。

1.1.2外施高压测量（适应于试品容量较大，仪器内部高压变压器容量不够的设备）1.1.2.a将内部高压与高压端子间的外接线拆除，将外施高压电源接至前侧面板的高压输入端钮，外施电源的低压端（接地端）高压末端均需与仪器接地相连，并在仪器的接地端子上一点接地。

1.1.2.b外施高压试验时，根据试品情况分别采用正反接测量法，其方法同内部电源试验。

试验前，必须将倍率开关打至“OFF”位。

1.2操作步骤1.2.1将仪器接地端可靠接地1.2.2根据试品情况按试验方法正确接线，并严格检查接线情况1.2.3根据试品情况选择“正接”或“反接”开关。

1.2.4选择试验电压1.2.4.a外施高压法时，将倍率开关打至“OFF”位。

1.2.4.b内部电源法时，选择电压等级，将前侧面板中的内部高压输出端“1KV”、“3KV”、“10KV”中的一个与高压输入端相连，并选择高压倍率开关为“0.5”、“0.75”、“1”中的一个，此时仪器输出电压为：KVI(K=0.5、0.75、1;VI=1KV、3KV、10KV)1.2.5检查高低压线间的绝缘距离1.2.5.a外施高压时，高压输入线与内部高压输出端间与低压接线端（L）间与接地线间及高压屏蔽层与地面之间，必须有足够的安全绝缘距离。

介质损耗测试仪接线方法说明：仪器引出端子说明：HV ---仪器的测量引线高压端（带危险电压）。

CX ---正接线时试品电流输入端。

--仪器的接地端，使用时与大地可靠相接。

1．正接法（见图5）当被测试设备的低压测量端对地绝缘时，可以采用该接线法测量。

（1）高压屏蔽线皮接被试设备高压端；将黑色专用低压电缆从仪器面板上的Cx 端引出，低压芯线接被试设备低压端L（见图11）；低压屏蔽线接被试设备屏蔽端E。

（试品无屏蔽端则悬空）HVx及 Cx 的芯线与屏蔽线之间严禁短接, 否则无法取样，无法测量；2．测量标准电容BR16，见图 4 和图 5 所示：图 4 为标准电容器BR16的标准接线方法，为正接线方式。

图 5 为反接线方式，将标准电容BR16一端强行接地。

注意： HV插口输出10kV 危险电压，将高压绝缘电缆插在HV插口上图 4标准电容BR16正接线（非接地试品）接线法图 5标准电容器BR16反接线（接地试品）接线法3．测量标准电容BR26或标准介损器DB-100 等，见图 6 和图 7 所示：图 6 标准电容正接线BR26或标准介损器DB-100 等（非接地试品）接线法图 7 标准电容器B R26或标准介损器DB-100 等反接线（接地试品）接线法4．串级式电压互感器：1）常规法：采用正接法测量，见图8 所示：图 8常规接线法X 接地点打开，使A， X 相连后接仪器HV端，低压端所有绕组短接后接Cx 端。

注意：此试验电压为2～ 3kV，并且高压 A、X 短路时要注意X 端引线与端子盒保持距离。

2）末端屏蔽法（正接线方式），见图9，可施加10kV 电压，由于电压在AX绕组的不等压分布，电容量值比常规法要小很多。

图 9末端屏蔽法接线3）末端加压法（正接线方式）见图10 所示，此方法受X 点耐压限制，只能施加 2.5 ～3kV 电压，同样，电容值误差较大。

图10末端加压法接线5．套管试验：对于单独的套管（未安装到变压器）测量导电杆对测屏的电容和介损值，高压端HV加导电杆， CX 接测屏，用正接线法进行测量。

套管介损试验接线方法
套管介损试验接线方法是一种用于测量电缆套管材料的介电损耗的试验方法。

它的主要目的是评估电缆套管在潮湿环境下的性能，并确定其对电流的传导损耗程度。

在进行套管介损试验时，需要按照特定的接线方法进行接线。

以下是常用的套
管介损试验接线方法：
1. 接地引线：接地引线是将试验设备的接地极（地线）连接到被测套管的外侧，以确保电流能够通过地线回流到地面。

接地引线应牢固地连接到套管表面，确保良好的接触。

2. 电流引线：电流引线是将试验设备中的电流引线连接到被测套管的一侧，以
提供输入电流。

电流引线应保持良好的连接，并注意不要与地线混淆。

3. 电压引线：电压引线是将试验设备中的电压引线连接到被测套管的另一侧，
用于测量产生的电压。

电压引线应与被测套管保持良好的接触，并且要注意不要与接地引线和电流引线混淆。

需要注意的是，在进行套管介损试验时，确保所有的引线都正确连接并且良好
地接触是非常重要的。

任何松动或不良接触都可能导致测量结果的误差或不准确性。

总之，套管介损试验接线方法是一项重要的测试方法，它能够帮助评估电缆套
管材料的性能。

正确的接线方法可以确保测试结果的准确性，并有助于确保电缆套管在潮湿环境中的可靠性和耐久性。

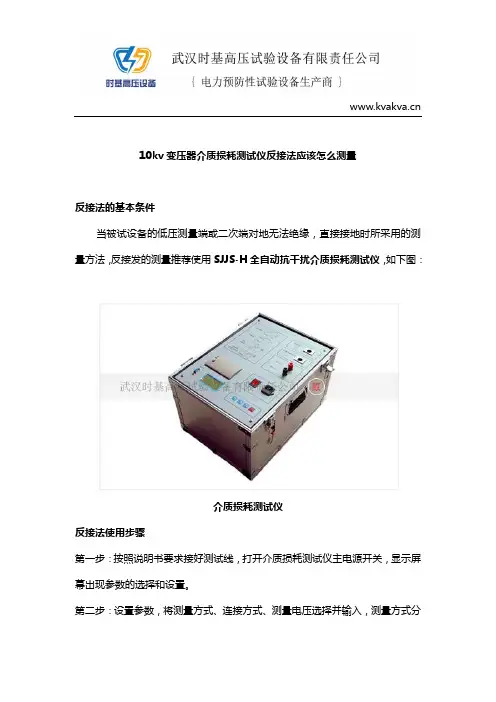

10kv变压器介质损耗测试仪反接法应该怎么测量反接法的基本条件当被试设备的低压测量端或二次端对地无法绝缘，直接接地时所采用的测量方法，反接发的测量推荐使用SJJS-H全自动抗干扰介质损耗测试仪，如下图：介质损耗测试仪反接法使用步骤第一步：按照说明书要求接好测试线，打开介质损耗测试仪主电源开关，显示屏幕出现参数的选择和设置。

第二步：设置参数，将测量方式、连接方式、测量电压选择并输入，测量方式分 为工频和异频，如果在干扰比较大或者在线运行设备比较多时，采用异频方式测量，否则采用工频方式测量，两者相比，工频测试速度要比异频快，异频采用47.5Hz和52.5Hz两种频率测量之后计算50Hz时的介质损耗值。

试验电压一般选10KV，或者保持默认值即可。

第三步：打开“内高压允许”开关，按“确认”键，仪器开始产生高压输出，同时伴有“嘟”的提示音，此时，屏幕显示“正在测量中请等待”。

在经过约40秒后，测量结束，高压自动切断，屏幕显示测量结果，如需打印结果,按“确认”键即可打印。

反接法接线方法当被试设备的低压测量端或二次端对地无法绝缘，直接接地时，采用该方法。

将红色专用高压电缆从仪器后侧的HVx端上引出，高压芯线接被试设备高压端，低压端接地，此时的CX输入线悬空，如图：注意：HVx的芯线与屏蔽线严禁短接,否则无取样，无法测量。

反接法示意图使用注意事项（1）本仪器只能在停电的设备上使用，接地端应可靠接地。

（2）被试设备从运行状态断开高压引线转为检修状态，并对其清扫，初步绝缘试验良好后，方可利用该仪器进行试验，以防被试设备绝缘低劣，使仪器在加压过程中损坏。

（3）根据设备的安装情况确定采用那种接线，并在相应的菜单选项中选择其接线方法。

（4）根据不同设备正确选择测试电压等级，并在相应的菜单选项中选择所需电压。

（5）测试过程中如遇危及安全的特殊情况时，可紧急关闭总电源。

（6）断开面板上电源开关，并明显断开220V试验电源，才能进行接线更改或工作结束；重复对同一试验设备进行复测时，可按下复位后，重新测量，也可以 在上一次测试完成后选择重复进行。

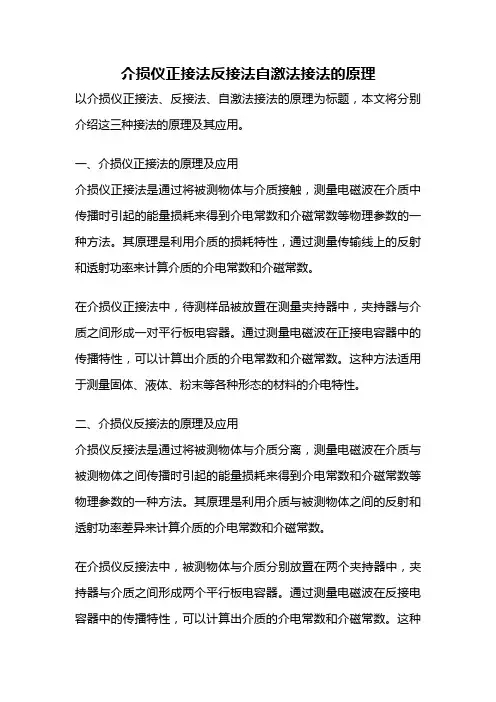

介损仪正接法反接法自激法接法的原理以介损仪正接法、反接法、自激法接法的原理为标题，本文将分别介绍这三种接法的原理及其应用。

一、介损仪正接法的原理及应用介损仪正接法是通过将被测物体与介质接触，测量电磁波在介质中传播时引起的能量损耗来得到介电常数和介磁常数等物理参数的一种方法。

其原理是利用介质的损耗特性，通过测量传输线上的反射和透射功率来计算介质的介电常数和介磁常数。

在介损仪正接法中，待测样品被放置在测量夹持器中，夹持器与介质之间形成一对平行板电容器。

通过测量电磁波在正接电容器中的传播特性，可以计算出介质的介电常数和介磁常数。

这种方法适用于测量固体、液体、粉末等各种形态的材料的介电特性。

二、介损仪反接法的原理及应用介损仪反接法是通过将被测物体与介质分离，测量电磁波在介质与被测物体之间传播时引起的能量损耗来得到介电常数和介磁常数等物理参数的一种方法。

其原理是利用介质与被测物体之间的反射和透射功率差异来计算介质的介电常数和介磁常数。

在介损仪反接法中，被测物体与介质分别放置在两个夹持器中，夹持器与介质之间形成两个平行板电容器。

通过测量电磁波在反接电容器中的传播特性，可以计算出介质的介电常数和介磁常数。

这种方法适用于测量固体、液体、粉末等各种形态的材料的介电特性。

三、介损仪自激法的原理及应用介损仪自激法是通过在被测物体上施加高频电压，测量电磁波在介质中传播时引起的能量损耗来得到介电常数和介磁常数等物理参数的一种方法。

其原理是利用被测物体在高频电场作用下的介电损耗特性来计算介质的介电常数和介磁常数。

在介损仪自激法中，被测物体被放置在测量夹持器中，夹持器上施加高频电压，通过测量电磁波在被测物体中的传播特性，可以计算出介质的介电常数和介磁常数。

这种方法适用于测量固体、液体、粉末等各种形态的材料的介电特性。

通过介损仪正接法、反接法和自激法的不同接法，可以获得材料的介电常数和介磁常数等物理参数。

这些参数对于材料的电磁性能研究、电磁波传输和射频器件设计等领域具有重要的意义。

介质损耗测试仪接线方法介质损耗测试仪是一种用于测量介质中的电磁能量损耗的仪器。

它可以用于材料的研究、电路的设计和影响电磁波传输性能的因素分析。

正确的接线方法对确保测试结果的准确性非常重要。

下面将介绍一种常见的介质损耗测试仪的接线方法。

首先，需要准备以下设备和材料：1.介质样品：可以是绝缘材料、导电材料或半导体材料。

2.介质损耗测试仪：一般由信号源、功率计和示波器组成。

3.连接线：可以是同轴电缆或平衡电缆，根据测试需求选择合适的连接线。

4.电源线：将测试仪器连接到电源。

5.接地线：将测试仪器接地，以确保测试过程中的安全。

接下来，按照以下步骤进行接线：1.连接示波器：将示波器的输入通道连接到测试仪器的输出端口。

测试仪器的输出端口通常是通过同轴电缆或平衡电缆连接的。

2.连接信号源：将信号源的输出端口连接到测试仪器的输入端口。

测试仪器的输入端口通常也是通过同轴电缆或平衡电缆连接的。

3.连接功率计：将功率计的输入端口连接到测试仪器输出端口的同轴电缆中。

功率计通常用于测量介质中的功率损耗。

4.连接样品：将介质样品放置在测试仪器的测试夹具或样品台上。

确保样品与测试仪器之间的连接是牢固的，以防止干扰。

5.连接电源线和接地线：将测试仪器的电源线插入交流电源插座中。

同时，将测试仪器的接地线连接到地线上，以确保测试过程的安全。

完成以上接线后，就可以开始进行介质损耗测试了。

根据测试的具体需求，可以调节信号源的频率和输出功率来进行不同条件下的测试。

通过示波器和功率计可以获取介质在不同频率下的损耗数据，从而分析介质的性能和特性。

需要注意的是，在进行介质损耗测试时，应避免干扰源的存在，尽量在无干扰的环境下进行测试。

此外，还应注意仪器的使用和维护，定期校准仪器以确保测试结果的准确性。

时基电力介质损耗测试仪正接法测试过程与方法什么是正接法正接法是用于测量高压电气设备介质损耗因数（δ）的一种接线方法，与正接法相对的还有‘反接法’，正接法测量介质损耗因数值小，反接法测量介质损耗因数值偏大，与反接法相比，正接法测试可以有效的减少防晕层表面电阻对介质损耗因数测试值的影响。

现场测量时，根据被试设备接地情况正确选择正接法或反接法。

正接法接线流程方法当被试设备的低压测量端或二次端对地绝缘时，采用该方法。

将红色专用高压电缆从仪器后侧的HVx端上引出，高压屏蔽线皮接被试设备高压端。

将黑色专用低压电缆从仪器面板上的Cx端引出，低压芯线接被试设备低压端L 如下图，低压屏蔽线接被试设备屏蔽端E。

（试品无屏蔽端则悬空）HVx及Cx 的芯线与屏蔽线之间严禁短接，否则无法取样，无法测量。

时基电力按照上图接好连接线之后，打开主机电源，屏幕显示主界面菜单，选择测量方式，该仪器提供两种测量方式，a：工频，b：异频测量，工频测量时在现场无干扰或者干扰较小时所采取的测量方式，它相对异频测量法效率要高，如果对仪器的原理不是特别了解，建议您选择异频方式测量，其次，选择测量方式，除了上述正接法，反接发之外还有一种是CVT的接法，按照实际的接线方式选择测量方式，随着CVT互感器越来越多，我们在后期也会更新一部分相关的技术文章，再次，选择测量电压，互干器、电力变压器的介质损耗测量建议选用10kv。

介质损耗测试仪全自动抗干扰介质损耗测试仪是用于工频高压作用下，测量绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切值（tgδ）和电容值（Cx）；最高可输出电压10kv，采用47.5、52.5双频和50Hz测量，精度更高，对抗干扰能力更强，介质损耗测试仪可用正、反接线方法测量不接地或直接接地的高压时基电力电气参数，也可用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量。

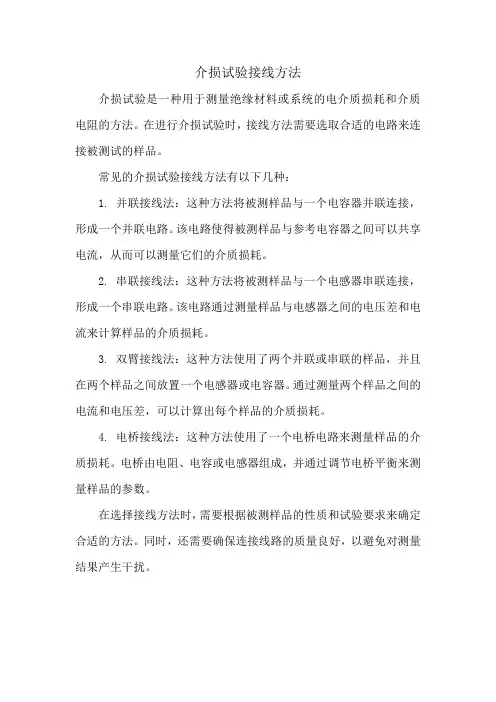

介损试验接线方法
介损试验是一种用于测量绝缘材料或系统的电介质损耗和介质电阻的方法。

在进行介损试验时，接线方法需要选取合适的电路来连接被测试的样品。

常见的介损试验接线方法有以下几种：
1. 并联接线法：这种方法将被测样品与一个电容器并联连接，形成一个并联电路。

该电路使得被测样品与参考电容器之间可以共享电流，从而可以测量它们的介质损耗。

2. 串联接线法：这种方法将被测样品与一个电感器串联连接，形成一个串联电路。

该电路通过测量样品与电感器之间的电压差和电流来计算样品的介质损耗。

3. 双臂接线法：这种方法使用了两个并联或串联的样品，并且在两个样品之间放置一个电感器或电容器。

通过测量两个样品之间的电流和电压差，可以计算出每个样品的介质损耗。

4. 电桥接线法：这种方法使用了一个电桥电路来测量样品的介质损耗。

电桥由电阻、电容或电感器组成，并通过调节电桥平衡来测量样品的参数。

在选择接线方法时，需要根据被测样品的性质和试验要求来确定合适的方法。

同时，还需要确保连接线路的质量良好，以避免对测量结果产生干扰。

介损仪正接法反接法自激法接法的原理以介损仪正接法、反接法、自激法接法的原理为标题，本文将详细介绍这三种接法的原理和应用。

一、介损仪正接法介损仪正接法是介电损耗测量中常用的一种方法。

它利用介质材料的电导率和介电常数来测量介质材料的损耗。

在正接法中，被测介质样品被置于两个电极之间，电极与样品表面接触良好。

然后，将一定频率的交流电压施加在电极上，通过测量电流和电压的相位差，可以计算出介质样品的电导率和介电常数。

介损仪正接法适用于测量固体、液体和气体等不同形态的介质材料。

二、介损仪反接法介损仪反接法是介电损耗测量中另一种常用的方法。

与正接法不同的是，在反接法中，电极不直接接触样品表面，而是通过一个绝缘层与样品隔开。

通过测量电极与样品之间的电容和电感，可以计算出介质材料的介电常数和介质损耗。

反接法能够消除电极与样品接触不良带来的影响，提高测量的准确性。

但反接法对于大尺寸或高介电常数的样品可能会有一定的限制。

三、自激法接法自激法是一种用于测量高频介质损耗的方法。

在自激法中，被测样品构成一个谐振回路，通过改变谐振频率来测量样品的损耗。

具体而言，将一定频率的交流信号输入到样品谐振回路中，通过测量回路的谐振频率和带宽，可以计算出样品的损耗。

自激法接法适用于高频范围内的介质损耗测量，具有测量速度快、对样品尺寸要求较低等优点。

四、应用领域介损仪正接法、反接法和自激法接法在材料科学、电子工程、通信等领域具有广泛的应用。

以介损仪正接法为例，它可以用于测量电子元器件中的介质损耗，如电容器、电感器、传感器等。

在材料科学领域，这三种接法可以用于研究不同材料在不同频率下的介电性能，为材料的设计和应用提供重要参考。

在通信领域，这些接法可以用于测量电缆、天线、微波器件等的损耗特性，以确保通信系统的性能和可靠性。

总结：介损仪正接法、反接法和自激法接法是介电损耗测量中常用的方法。

通过测量电流和电压的相位差、电容和电感等参数，可以计算出样品的电导率、介电常数和介质损耗。

M-8000I型变频介质测试仪使用说明书上海思源电气股份有限公司SHANGHAI SIYUAN ELECTRIC CO.，LTD欢迎尊敬的用户，欢迎您选用上海思源电气股份有限公司生产的M－8000系列变频介质测试仪。

请您在使用前仔细阅读本使用说明书！当您收到仪器时，请检查仪器及附件是否完整：1．仪器主体箱 1（件）2．线缆箱 1（件）（注：线缆箱内配件见下表）线缆箱配件表：当您收到仪器后请按上面的列表验收，如若发现遗失，请尽快和我公司联系。

联系电话：（021）64420909－113（021）64420909－305目录一、产品简介 (3)二、面板说明 (5)三、现场测量注意事项 (12)四、接线说明 (13)五、几种常见电力设备的试验方法 (16)六、出错信息及处理 (25)七、仪器校验注意事项 (26)八、售后服务 (29)一、产品简介M-8000系列变频介质测试仪是我公司为方便用户在现场抗干扰测量试品介损和电容量而精心研制的全自动一体化电桥。

它集变频高压试验电源、高压电桥、高压标准电容器、控制器等部件为一体，通过变频、数字滤波等先进抗干扰技术，有效的消除了现场干扰，非常适合在强干扰下的现场使用。

1、主要功能特点：1.1、操作简单，自动测量该仪器只需要通过简单的接线和按键操作就可以完成用户需要的试验设定，测量过程由仪器自动控制完成，测试结果由液晶全汉字显示，简便、直观。

还可以外接笔记本电脑，由笔记本电脑控制测量，测试结果自动输入电脑存储、分析。

1.2、抗干扰能力强采用变频抗干扰，多点采样数字滤波，有效的抑制现场干扰，在200%的工频干扰电流下，仍能准确的测出试品的介损值和电容量。

1.3、采用多种安全防护措施，保障试验人员的安全和设备的完好性 （1） 无论是正接线或反接线，仪器测量部分始终处于地电位。

（2） 通过硬件和软件双重监测，在试品击穿、高压回路短路、过电压、过电流以及在用户误操作的情况下，能迅速封锁高压输出。

高压电缆介损测试仪使用方法
高压电缆介损测试仪的使用方法如下：
1. 测量前准备：将仪器接地，保证仪器外壳处于地电位上。

2. 正接线测试：将高压电缆插头插入仪器后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，黑色小钳子悬空或夹在红色大钳子上。

将CX低压电缆插入CX插座中，另一端的红色夹子夹试品的低端，黑色夹子悬空或接屏蔽装置。

3. 反接线测试：将高压电缆插头插入后门HV插座中，将另一端的红色大钳子夹到被测试品的高端引线上，红色小钳子悬空或接屏蔽装置。

Cx插座不用。

4. 开始测试：接通电源，打开仪器“开关”按钮，仪器开始自检。

选择接线方式“正接”或“反接”，选择试验电压（通常为10KV），打开高压允许开关仪器开始测试。

5. 试验时注意安全：操作人员手放于“开关”按钮或“高压允许”按钮上，时刻关注周围情况，巡视人员应加强巡视，负责人履行监护制度。

6. 试验结束并记录数据：试验完毕，仪器自动降压到零，打印并记录试验数据。

7. 清理现场：检查数据可靠性。

检查完毕后拆除试验接线，先拆接线后拆地线。

并清理试验现场。

请注意，使用高压电缆介损测试仪需要一定的专业知识和经验，非专业人员请勿擅自操作。

测量介质损耗怎么接线
了解过介质损耗测试仪的人都知道它应用的是电桥原理，觉得测量方法也很简单。

就只用接几根线按正接法或反接法测量其介质损耗因数。

可是根据鼎升电力售后部反馈，许多客户在第一次使用介质损耗测试仪时，不知道到底该用正接法还是反接法测量；测试线不知接到被试品的什幺位置；下面我们就站在使用者的角度，对这两个问题给大家做个简单的讲解。

 正接法和反接法怎幺用正接法：被试品两极对地均是绝缘的情况下我们选择用正接法测量，如对电容型套管、耦合电容器、断路器断口等电气设备均可采用正接线方式测量正切值tanδ。

被试品在具有足够的绝缘水平下，可以向被试品施加大于10KV的试验电压，但必须外接Cn使用与额定电压相匹配的标准电容器。

 反接法：因为大多数高压电气设备在运行中外壳都会直接接地，我们在检修测量时为了不必要的拆装，想这种情况我们就可以用反接线方式。

但是要在注意的是高压线必须采用专用的高压屏蔽线。

 被试品接线方法下面我们就用互感器和套管教大家如何接线。

首先我们就要查看被试品是否有端接地的情况。

 测量未安装到变压器上的单独的套管，高压端HV加导电杆，Cx端接末屏，用正接线法进行测量。

测量安装到变压器上的套管，由于导电杆与绕组连接的关系，有一端接地了。

这是就应该使用反接法测量电容和介损值。

必须将A、B、C、O套管的导电杆短路HV高压端，Cx端接不同套管的末屏 互感器介损测量接线方法如下图。

介损仪正接法反接法自激法接法的原理介损仪是一种用于测量电器的介质损耗和介电常数的仪器。

介损仪根据测量原理的不同可以分为正接法、反接法和自激法以及接法。

正接法是介损仪中常用的一种测量方法，它基于电路中串联的电感和电容的特性来测量介质的损耗和介电常数。

在正接法中，被测样品通过接触电极连接到测量电路中，电路中含有一个确定的电感和一个可调节的电容。

通过改变电容的值或频率，可以得到介质损耗和介电常数的信息。

反接法是另一种常用的测量方法，它与正接法类似，但是将电感和电容的位置互换。

在反接法中，电容是串联的，而电感是并联的。

通过测量电路在不同频率下的响应，可以得到样品的介质损耗和介电常数。

自激法是介损仪中一种非常常用的方法，它通过在测量电路中引入一个激励信号来测量介质的损耗和介电常数。

自激法中，一个信号源被连接到待测样品中，同时有一个接收器测量回路中的响应。

通过测量电路中的响应信号和激励信号的相位和幅值关系，可以计算出介质的损耗和介电常数。

除了测量方法的不同，介损仪的接法也是影响测量结果的重要因素。

接法可以分为串联接法和并联接法。

串联接法是将待测样品接入到电路的串联分支中。

在串联接法中，电流通过样品时，会引起样品内部的电场和磁场分布。

通过测量电路中的电压和电流，可以计算出样品的损耗和介电常数。

并联接法是将待测样品接入到电路的并联分支中。

在并联接法中，电压施加在样品上时，会在样品内部产生电流和磁场。

通过测量电路中的电流和电压，可以计算出样品的损耗和介电常数。

无论是正接法、反接法还是自激法以及串联接法和并联接法，都是基于电路中电压、电流和信号相位的测量原理。

通过测量电路中的信号响应，可以得到待测样品的介质损耗和介电常数的信息，从而了解材料的性质和特性。

介质损耗测试仪正接法测试过程与方法1.首先，准备好测试样品和测试设备。

样品的几何形状和大小应符合相关的标准或要求，同时要准备好四组电极，两组用于加电压，两组用于测量电流和电压。

2.将测试样品放置在测试装置中，并将其固定，确保样品与电极之间不会产生电气接触问题。

3.将适当的电压施加到测试样品的电极上，电压的大小应根据测试样品和要求来确定。

通常会通过可调电源或发生器施加一个稳定而适当的交流电压。

4.通过测量测试样品上的电流和电压，计算介质的损耗因子和电导率。

在测试中，需要注意经过样品的电流和电压不应过大，以免对样品造成过大的热损耗或损害。

5.测试完成后，及时关闭供电装置和测试设备，并将测试结果记录下来。

在进行介质损耗测试时1.测试环境应保持稳定，并避免外界电磁干扰的影响。

磁场强度、温度和湿度等环境因素对测试结果有一定的影响，需要注意控制。

2.在测试之前，需要对测试设备进行校准，确保其准确度和可靠性。

可使用标准样品对设备进行校准，并按照设备操作说明书进行操作。

3.根据不同的材料和要求，可以选择不同的测试频率和电压。

通常情况下，频率范围为几十Hz到几GHz，电压范围根据材料来确定。

4.在进行测试时，应注意样品的放置和连接方式，保证电极与样品之间的接触良好，以免产生接触电阻，影响测试结果。

总结起来，介质损耗测试仪的正接法测试过程主要包括准备样品和设备、施加电压、测量电流和电压、计算测试结果，而方法则包括校准设备、控制测试环境、选择适当的频率和电压、注意电极连接和接触等。

在进行测试时，需要根据具体材料和测试要求进行调整和优化，以获得准确可靠的测试结果。

介质损耗测试仪接线方法首先，介质损耗测试仪主要由发射端和接收端组成。

发射端是将电磁波信号传输到材料样品中的部分，接收端是用于接收穿过材料样品后的电磁波信号的部分。

接线方法的选择主要取决于所使用的材料样品的特性和测试的频率范围。

如果测试的材料样品是坚实的金属材料，可以使用悬挂球法进行测试。

悬挂球法的接线方法如下：1.将发射端和接收端与测试仪器的输出端和输入端相连。

确保连接正确，没有松动。

2.将金属样品悬挂在适当的位置，并将发射端的传感器放置在材料表面上。

确保传感器与样品接触良好。

3.开始测试并记录结果。

请注意，测试时应保证样品表面没有任何杂质或腐蚀物。

对于其他非金属材料，推荐使用法兰法进行测试。

法兰法的接线方法如下：1.首先，准备好测试时所需的法兰和垫片。

确保法兰和垫片的材质与测试样品相匹配。

2.将测试样品放置在两个法兰之间，并用螺栓将其固定。

3.将发射端的传感器和接收端的传感器分别安装在两个法兰上。

确保传感器与法兰紧密接触。

4.将法兰与测试仪器的输出端和输入端相连。

确保连接正确，没有松动。

5.开始测试并记录结果。

请注意，在测试过程中应保持法兰和测试样品之间的接触良好。

此外，对于一些具有特殊结构的材料，如纤维材料或片状材料，可以根据需要自定义适当的接线方法。

总的来说，介质损耗测试仪的接线方法在很大程度上取决于所使用的材料样品的特性和测试的频率范围。

需要根据实际情况选择适当的接线方法，并确保所有连接部分稳固可靠，保持良好的材料样品接触。

正确的接线方法有助于获得准确可靠的测试结果，提高测试效果。

介质损耗测试仪正确接线方法及日常维护保养介质损耗测试仪应在原厂包装条件下，于室内贮存，其环境温度为0—40℃相对湿度为30%—70%，且在空气中不应含有足以引起腐蚀的有害物质。

仪器从冷环境突然到热环境中时，可能有结露，应等到结露消失后使用。

每年应打开仪器，消除由于野外环境作业产生的灰尘，特别是内部标准电容处的灰尘。

1.接线后，必须注意检查接线是否正确、牢固，试验时由于高压线拖地或测量线未接牢固时引起打火，均可能损坏仪器。

2.正接法测量时，若高压线拖地或被试品闪络，仪器会由内部自动电源短路保护，此时会烧坏保险后，仍可正常工作。

3.确认接线无误后，请远离高压接线端，然后开启电源，按菜单提示进行操作。

测量完毕后，仪器显示测量结果，并作存储，发出三声“嘀”音。

如果做正接法时错选成反接法，其结果为无数据或很低的数据，反之如果做反接法时，错选成正接法，结果同上！！均有可能损坏仪器！！做正接法或反接法时，均需将短接插头插入HV1和HV2，否则如果不插上时，将无高压输出。

做“CVT“时，从插座内取电压送至CVT之前，必须将HV1和HV2的短接插头去除，否则HV插座上将带用高压，会造成安全事故！！
4.严格按照《电业操作规程》要求，升压时请远离高压接线端。

时基电力介质损耗测试CVT接法（母线不接地）测量方式步骤CVT（capacitor voltage transformer）全称是电容式电压互感器，是用于采集电力系统中母线电压值，CVT与传统电磁式电压互感器相比，电容式电压互感器除可防止铁芯饱和引起铁磁谐振外，还有经济和安全性的优势，随着国家电力系统安全性、可靠性的提高，部分35kv系统也在CVT互感器，110kv~220kv 使用率达到了80%~95%，那么，我们就来看看采用介质损耗测试是如何测量CVT互感器的相关参数，接线如下图：测试步骤（1）接线盒内末端对地打开，二次接线全部悬空，注意做好记录，做完测试后还原；（2）打开介质损耗测试仪总电源和内部高压允许开关。

时基电力（3）将光标移至“联接方式”按“确认”键，按“↑”或“↓”键，选为“CVT”按“退出”键。

（4）将光标移至“测量电压”选为1KV，按“退出”键；将光标移至“开始测量”，按“确认”键，开始测量等待显示结果，显示结果出来后，若需打印结果，按“确认”键。

（5）测C1，基本操作同测C2。

注意：只有在CVT测试模式下测C1、C2，在正接或反接法下会损坏CVT，应注意高压线应悬空不能接触地面，否则其对地附加介质损耗测试仪会引起误差，可用细电缆连接高压插座与CVT 试品并吊起来，另外考虑C2 或C1 与内Cn 串联分压效应，其电容量可按下式校准：其中：C为校准经验值包含了Cn 及高压线对地电容的影响其值可取110pF。

小电容试品的接线对于小电容，空气湿度较大时，其tgδ受其表面状态影响，测量值异常且不稳定，此时可采用屏蔽环吸收试品表面泄漏电流，其屏蔽电极在正接法时接地，反接法时接Cx的屏蔽层，此方法有可能改变被试设备内部的电场分布而影响δ，标准电容器和标准均采用此接法。
