绝缘子零值测试仪的基本简介以及技术参数详情本公司生产的无线绝缘子测试仪是根据用户实际操作和现场使用情况，结合用户提出要求，通过大量现场试验，研制的新型绝缘子测试仪器。
本仪器用于测试带电的悬式绝缘子或实验室检测悬式绝缘子，能有效发现绝缘子内部隐蔽故障，提高电网系统运行的可靠性，提高线路工作人员进行带电测试的工作效率。
本产品采用无线传输，探测器和手持机通信距离可达100m以上，使测量过程真正达到安全可靠、快速准确。
此外，该仪器具备极强的抗干扰性，完全符合(EMC)标准要求，适应各种电磁场干扰场合。
那么，在采购过程中采购商肯定是根据技术参数来确定是否是自己需要的电力检测设备，本文就YTC642绝缘子零值测试仪的技术参数做以下说明。

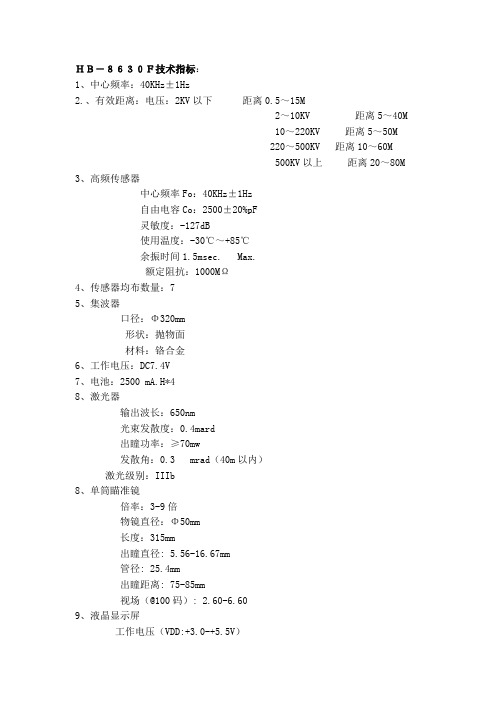

ＨＢ－８６３０Ｆ技术指标：1、中心频率：40KHz±1Hz2.、有效距离：电压：2KV以下距离0.5～15M 2～10KV 距离5～40M 10～220KV 距离5～50M 220～500KV 距离10～60M 500KV以上距离20～80M 3、高频传感器中心频率Fo：40KHz±1Hz自由电容Co：2500±20%pF灵敏度：-127dB使用温度：-30℃～+85℃余振时间1.5msec. Max.额定阻抗：1000MΩ4、传感器均布数量：75、集波器口径：Φ320mm形状：抛物面材料：铬合金6、工作电压：DC7.4V7、电池：2500 mA.H*48、激光器输出波长：650nm光束发散度：0.4mard出瞳功率：≥70mw发散角：0.3 mrad（40m以内）激光级别：IIIb8、单筒瞄准镜倍率：3-9倍物镜直径：Φ50mm长度：315mm出瞳直径: 5.56-16.67mm管径: 25.4mm出瞳距离: 75-85mm视场（@100码）: 2.60-6.609、液晶显示屏工作电压（VDD:+3.0-+5.5V）显示分辨率:128×64点字库：8192个16×16点阵汉字时钟频率：2M Hz显示方式：STN、半透、正显视角方向：6点背光方式：侧部高亮白色LED，蓝色背光通讯方式：串行、并口可选10、高精度耳机额定阻抗：32Ω频率范围：100Hz-10KHz灵敏度：（1W/1m）120dB11、电源适配器输入电压：AC220V±10%输入频率：50Hz/60Hz输出直流电压：DC 12V电流：1.25A12、温湿度传感器范围：湿度：0～100%RH温度：-40～123.8℃精度：±4.5%RH ±0.5℃ 25℃时13、USB存储器：4GB14、主机材质：镁合金，颜色：亮黑15、工作温度：-20℃～+80℃16、包装：铝合金箱/塑胶箱包装体积：485mm*465mm*200mm重量：1.68kg整包重量：6.45kgＨＢ－８６３０Ｓ技术指标：1．主机（1）中心频率：40KHz±1Hz（2）有效距离：2KV以下距离0.5~15M2~10KV 距离5~40M10~220KV 距离5~50M220~500KV 距离10~60M500KV以上距离20~80M （3）工作电压：DC6.5V~DC8.4V（4）电池：高容量无记忆锂离子电池（5）体积：445×410×320（mm）2．激光器输出波长：650nm光束发散度：0.4mard出瞳功率：≥70mw外形尺寸：Φ16×60mm最小光斑：Φ0.3mm光学系统：优质非球面塑胶透镜发散角：0.3 mrad（40m以内）工作温度：-10℃～50℃激光级别：IIIb3．单筒瞄准镜倍率：3-9倍物镜直径：Φ50mm长度：315mm出瞳直径: 5.56-16.67mm管径: 25.4mm出瞳距离: 75-85mm视场（@100码）: 2.60-6.604．高频传感器中心频率fo：40KHz±1Hz自由电容Co：2500±20%PF灵敏度：-127dB最大驱动电压：20 Vms余振时间1.5msec. Max.水平探测角度（6dB)120±10°，垂直探测角度（6dB）60±10°。
绝缘子测试仪测试与保管中的注意事项测试仪操作规程绝缘子测试仪是一种理想的保障线路运行安全的检测仪表，为了提升绝缘子的使用寿命削减不安全事故的发生，其在测试与保管中有一些事宜是需要我们注意的。
1、应在干燥绝缘子测试仪是一种理想的保障线路运行安全的检测仪表，为了提升绝缘子的使用寿命削减不安全事故的发生，其在测试与保管中有一些事宜是需要我们注意的。
1、应在干燥天气进行检测；2、使用前检查检测仪电量是否充分；3、使用本检测仪带电检测绝缘子时应遵守DL 409—91 电业安全工作规程；4、不得使用该检测仪带电检测少于三片的绝缘子；5、带电检测35KV及以上电压等级的绝缘子时，当发觉同一串中的零值绝缘子数达到表2时，即应停止检测。
假如绝缘子串的总片数超过表2的规定时，零值绝缘子片数可相应加添。
6、在检测过程中两探头间有高压,严禁人体接触；7、安装或调整探头时，必需在关闭电源三秒后操作；8、防止猛烈震动、碰撞或高空跌落；9、严禁拆卸机壳；10、避开雨淋、水滴、潮湿环境；11、工作完毕，应关闭电源并取出锂电池，将检测仪放入仪器箱内，放在干燥通风良好的室内工具架上；12、随机500兆欧标准电阻用于检测检测仪测量精准度，误差不合格时请与生产厂家联系。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
关于烟尘测试仪的清洁与维护为了使烟尘测试仪长时间的正常工作，维护人员应做好系统维护工作。
维护内容包括系统检查和镜片清理。
系统检查分为以下两种情况：日常检查（系统数据的检查），一般检查（两周或更久检查镜片污染，依据实际的工矿条件布置）烟尘测试仪清洁方法：可使用50%的酒精和蒸溜水溶液，注意不要用含有油的酒精!或者使用光学镜片清洁布。

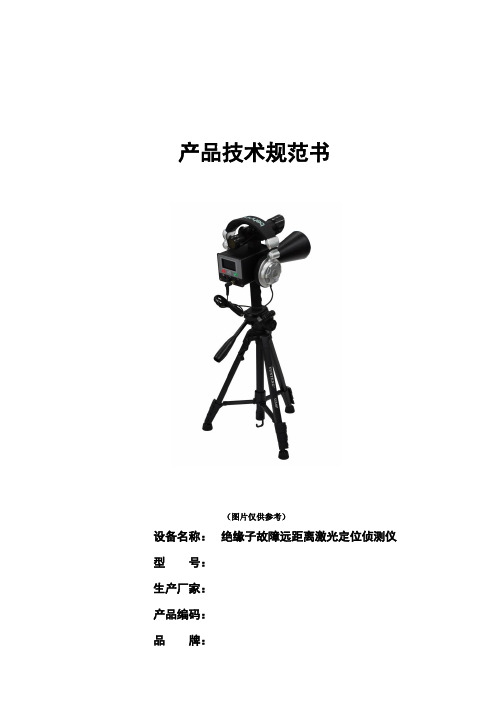

产品技术规范书（图片仅供参考）设备名称：绝缘子故障远距离激光定位侦测仪型号：生产厂家：产品编码：品牌：一、概述绝缘子故障远距离侦测器适用于主变及GIS的局部放电巡检定位，也适用于绝缘子局部放电、电缆头爬电、高压开关柜内部放电的发现并定位。
（1）对运行带电变压器、GIS等高压一次设备不接触扫描，发现并定位某种类型局部放电；（2）对变压站开放（露天）设备带电扫描，发现并定位各种局部放电：电晕、电弧、闪络、爬电、断线、拉弧等；（3）对运行中的高压开关柜扫描，发现局放并定位；（4）发现并定位铁塔上的绝缘子放电，露天电缆头的爬电，地下电缆的局放检测及定位；（5）在电力系统的交接及预防性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；（6）大型油浸式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡检定位仪扫描试品。
可很快发现并定位外部放电点，如无外部放电则判断为内部放电。
对干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是外部放电。
并且内外放电都能准确定位。
另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能准而快地发现并定位；（7）高压密封气体液体的泄漏检测二、主要功能特点（1）手持非接触、可视化、可听并显示波形、带电不接触检测；（2）信号接收范围：最远可达50m；（3）信号放大倍数大、灵敏度高；（4）强度适中的绿色激光描准，阳光下人眼易跟踪；（5）专用，聚焦能力强；（6）显示器可时时显示波形，最大值显示，定位准确，安全可靠，简单实用功能强大，使用范围广，适用于电力系统，铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测三、主要技术参数结构:手枪式电路系统:抗干扰滤波的模拟电路及数字电路测量量程:-7dBµV ~ 68dBµV分辨率:1dB误差:±1dB传感器灵敏度:-65dB (0dB = 1volt/µbar rms SPL）传感器中心频率:40kHz传感器直径 16mm显示:OLED液晶显示并有背光电池:锂电池耳机:高清晰耳麦，方便戴安全帽指示:dB值、波形、电池状态四、技术指标使用范围：五、技术服务1、设备的免费质保期不低于1年；2、设备提供终身维护；3、系统软件终身免费升级；4、卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；5、卖方长期为买方提供备件采购和供应服务。
电缆故障测试仪说明书第一节概述有线通信的畅通和电力的输送有赖于电缆线路的正常运行。
一旦线路发生障碍，就会造成通信及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。
因而，电缆故障测试仪是维护各种电缆的重要工具。
电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。
电缆故障智能测试仪是一套综合性的电缆故障探测仪器。
能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。
特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
第二节功能介绍及技术指标一、功能介绍1．功能齐全测试故障安全、迅速、准确。
仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。
如配备声测法定点仪，可准确测定故障的精确位置。
2．试精度高仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
3．智能化程度高测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。
并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。
4．具有波形及参数存储，调出功能采用非易失性器件，关机后波形、数据不易失。
5．具有双踪显示功能。
可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。
6．具有波形扩展比例功能。
改变波形比例，可扩展波形进行精确测试。
7．可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
8．具有根据不同的被测电缆随时修改传播速度功能。
9．小体积便携式外形，内装可充电的电池供电，方便携带和使用。
二、主要技术指标1．应用范围及用途仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。
绝缘子串检测机器人带电检测耐张绝缘子串作业指导书二○二一年十月目录一、前言 (1)1.1. 总则 (1)1.2. 作业条件 (1)1.3. 规范性引用文件 (1)二、产品介绍 (2)2.1.机器人功能 (4)2.2.技术指标 (4)2.3.相比传统检测优势 (6)2.4.系统配置列表 (6)2.5.机器人操作注意事项 (7)三、工具及材料 (8)四、作业人员要求 (10)五、安全注意事项及危险点控制措施 (11)5.1.安全注意事项 (11)5.2.危险点控制措施 (12)六、操作步骤 (13)6.1.检查机器人包装 (13)6.2.安装前准备工作 (13)6.3.吊装操作部分 (13)6.4.遥控检测操作部分 (18)6.5.卸载机器人 (19)七、相关记录表格 (20)7.1带电作业开工前检测检录表 (20)7.2绝缘子串检测结果记录表 (21)一、前言1.1.总则1.1操作本机器人之前请仔细阅读本作业指导书。
1.2本使用作业指导书列出了与本机器人使用有关的使用注意事项。
1.2.作业条件1.1本使用作业指导书适用于110kV-1000kV电压等级耐张绝缘子检测机器人。
1.2 本检测机器人工作环境为野外高空带电作业，应在晴好天气下进行，风力大于8级、雷、雨、雪、雾等恶劣天气时，严禁作业。
1.3.规范性引用文件本使用作业指导书参考了以下文件中的有关条款：GBJ 233—1990 110～1000kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分) DL/T 741—2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范(线路部分)国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》二、产品介绍随着我国电力系统的不断发展，电网安全、稳定运行越来越受到重视。
尤其在近年来大力发展的超高压、特高压输电系统中，绝缘子的安全运行直接决定了整个系统的投资及安全水平，为保证高压输电线路的电气安全，在高压输电线路运行使用一段时间后，需要检测线路的电气性能，特别是绝缘子的绝缘安全性能，防止短路或断路等现象的发生。
零值绝缘子检测仪使用说明书使用功能绝缘子零值测试仪是用于检查盘式绝缘子的绝缘电阻值的专用测试仪器，采用静电式结构，减少线路的干扰，适用于35～500KV电力线路系统，绝缘子零值测试仪操作简单、携带方便，可在每次停电检修或清洗污秽绝缘子之后测量，以便确定绝缘子的零值绝缘程度, 零值测试仪操作简单，适用方便，广泛用于电力、铁路、工矿企业等部门。
功能特征1．准确，可定量检测盘型悬式绝缘子的绝缘电阻值，对低值和零值绝缘子可现场自动报警。
2．检测结果直观该仪，器可以将检测结果量化，所以能有效的检测出已经漏电，但尚未完全击穿的临界损坏绝缘子，便于检修部门及时做出处理，预防事故发生。
3．检测过程自动化，操作者只需将仪器放置在被测绝缘子上，让仪器的探头与被测绝缘子两端的钢帽可靠接触，测量结果就可自动显示在仪器的液晶显示屏上。
当仪器离开被测绝缘子时，测量结果会保持在液晶屏上，便于操作人员读数。
4．操作简单、携带方便，该仪器具有体积小、重量轻、操作简单等特点；5．测量精度高，该仪器采用先进的数字测量技术和高精度的A/D转换器，保证了测量的精度。
6．可以采用手持或加装绝缘操作杆两种方式进行测量。
技术指标1. 测量电压：5000VDC±5%2. 电源：9V碱性电池供电3. 测量范围：0—2000ΜΩ4. 测量方式：手持或加装绝缘杆两种方式5. 报警阈值：≤500MΩ6. 测量环境：温度：-25℃~+50℃；湿度：<95%7. 误差范围：±5%8. 分辨率：1MΩ9. 重量：300g操作使用方法1．将测量探头安装在仪器前端两侧的探头插槽内；2．打开电源开关；3．将仪器放置在被测绝缘子上，使仪器的探头与被测绝缘子两端的金属部分可靠接触，仪器两探头中央的测量开关与被测绝缘子的瓶沿相接触；4．稍稍用力下压仪器，开始测量，一两秒钟后，测量结束，会听到蜂鸣器“嘀”的一声提示音，同时被测数值将会显示并保持在液晶显示屏上，直到下一次测量结束并有新的测量结果需要显示；此时，可以取回仪器，读取结果。
目录注意 (1)一．简介 (2)二．电气符号 (2)三．技术规格 (2)四．结构 (4)五．操作及显示 (4)1．开关机 (4)2．界面说明 (5)3．主机与检测仪状态说明 (5)4.避雷器漏电测试 (6)5．数据保持、数据存储 (8)6．数据查阅 (8)7．数据清除 (8)六．紧急拉环的使用 (8)七．装箱单 (9)注意感谢您购买了本公司的VICTOR6800B氧化锌避雷器带电测试仪，为了更好地使用本产品，请一定：——详细阅读本用户手册，操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。
严格遵守本手册所列出的安全规则及注意事项。
◆若被测线路电压超过600V必须连接绝缘杆使用。
◆由于高压线路很危险，操作者必须经严格培训并获得国家相关高压操作认证才能使用本仪表进行现场测试。
◆注意本仪表面板及背板的标贴文字及符号。
◆请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
◆测试仪长时间放置不使用，请每隔1～2个月给电池充电一次。
测试仪必须使用配置的专用充电器充电。
◆拆卸、维修本仪表，必须由有授权资格的人员操作。
◆严禁冲击钳头，保持钳头端面的清洁，定期保养钳头端面，不能用腐蚀剂或粗糙物清洁，须用软布（如眼镜布），沾清洁防锈润滑剂（如WD-40），擦试即可。
◆仪表及手册上的“”危险标志，使用者必须依照指示进行安全操作。
◆建议本仪表每年至少进行一次绝缘强度测试（每节绝缘杆AC110kV/rms，检测仪铁芯与外壳间AC1000V/rms）。
一．简介VICTOR6800B氧化锌避雷器带电测试仪用于35KV以下线路对氧化锌避雷器的泄漏电流进行测试，以判断避雷器的性能是否劣化，测试时无需停电无需拆卸避雷器，操作安全快速。
依据电力行业标准《现场绝缘试验实施导则-避雷器试验DL474.5-92》中7.1条，根据测试避雷器的漏电情况来判断避雷器的运行情况，若实测避雷器泄漏电流过大，超过500uA，若排除系统电压过高的原因，则避雷器可能有表面污渍、或内部受潮、或老化，漏电流越大，污渍或受潮或老化就越严重，工作人员可以根据测试的漏电情况决定是否对避雷器进行维护处理，避免了盲目拆下检测。
目录安全须知 (2)一.简介 (3)二.型号区别 (3)三.技术规格 (4)1．绝缘电阻测量量程和精度 (4)2．交直流电压量程和精度 (4)3．一般规格 (4)四.结构 (7)五.操作 (8)1．基本操作 (8)2．绝缘电阻测量详细操作 (10)2.1.测量原理 (11)2.2.绝缘电阻测量接线 (11)2.3.屏蔽端GUARD线的使用方法 (13)3．绝缘电阻测量 (13)3.1.仪表测量操作 (13)3.2.极化指数（PI）和吸收比(DAR) (14)4．电压测量 (17)六.电池管理 (18)七.装箱单 (19)安全须知●有电！危险！操作者须经严格培训并获得国家相关电工操作认证才能使用本仪表进行现场测试。
注意本仪表面板及背板的标贴文字及图标。
●操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。
●使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。
●仪表于潮湿、结露状态下，禁止使用，以免损坏仪表。
●注意本仪表所规定的测量范围及使用环境。
●仪表后盖及电池盖板没有盖好禁止使用。
●确定导线的连接插头已紧密地插入接口内。
●禁止在易燃及危险场所测试。
●测试线须撤离被测导线后才能从仪表上拔出，不能触摸输出插孔，以免触电。
●请勿在强电磁环境下使用，以免影响仪器正常工作。
●仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
●请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
●仪表无自动关机功能，测试后须手动关机。
●仪表必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭。
●长时间不用仪表，请定期给电池充电或取出电池。
●更换电池，注意极性，若无法更换，请联系厂家。
●使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
●由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
●仪表及手册上的“”危险标志，使用者必须依照指示进行安全操作。
数字式高压绝缘子测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，。
为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、用途 (5)二、特点 (5)三、主要技术指标 (5)四、外观示意图 (5)五、使用方法 (6)六、注意事项 (7)一、用途：主要用于电力高压输电线路绝缘电阻的现场测试，以便及时更换绝缘电阻不符合要求的绝缘子，确保输电线的可靠安全运行。
也可以作为绝缘电阻表使用。
二、特点：1、本测试仪体积小、重量轻，外形尺寸43×90×120mm。
2、高电压由电子电路形成，由电池供电，没有手摇发电机，一人操作即可。
3、数字显示，测量准确、稳定、直观。
三、主要技术指标：1、测量电压：约5000V直流四、（绝缘子测试仪示意图）五、使用方法：1、检查电压：在测量之前，可以先检查一下本测试仪内部的测量电压，以确定本测试仪是否正常。
方法是：将“测试开关”拨到“×10V”，将“电源开关”拨到“开”，当“测试杆”都悬空时，“显示屏”的读数×10，就是本测试仪内部的测量电压。
例：“显示屏”的读数为[520]，那么测试仪内部的测量电压就是5200V。
2、调零：为了使测量的电阻值准确地显示出来，在测量之前，可以先调零。
