EKL4C故障指示器使用说明书

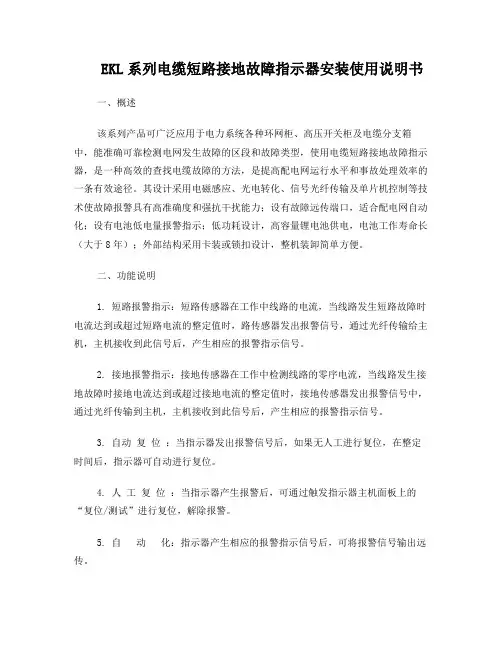

EKL系列电缆短路接地故障指示器安装使用说明书一、概述该系列产品可广泛应用于电力系统各种环网柜、高压开关柜及电缆分支箱中，能准确可靠检测电网发生故障的区段和故障类型，使用电缆短路接地故障指示器，是一种高效的查找电缆故障的方法，是提高配电网运行水平和事故处理效率的一条有效途径。

其设计采用电磁感应、光电转化、信号光纤传输及单片机控制等技术使故障报警具有高准确度和强抗干扰能力；设有故障远传端口，适合配电网自动化；设有电池低电量报警指示；低功耗设计，高容量锂电池供电，电池工作寿命长（大于8年）；外部结构采用卡装或锁扣设计，整机装卸简单方便。

二、功能说明1. 短路报警指示：短路传感器在工作中线路的电流，当线路发生短路故障时电流达到或超过短路电流的整定值时，路传感器发出报警信号，通过光纤传输给主机，主机接收到此信号后，产生相应的报警指示信号。

2. 接地报警指示：接地传感器在工作中检测线路的零序电流，当线路发生接地故障时接地电流达到或超过接地电流的整定值时，接地传感器发出报警信号中，通过光纤传输到主机，主机接收到此信号后，产生相应的报警指示信号。

3. 自动复位：当指示器发出报警信号后，如果无人工进行复位，在整定时间后，指示器可自动进行复位。

4. 人工复位：当指示器产生报警后，可通过触发指示器主机面板上的“复位/测试”进行复位，解除报警。

5. 自动化：指示器产生相应的报警指示信号后，可将报警信号输出远传。

6. 测试：指示器可进行自检工作。

可通过按下主机面板上的“复位/测试”按钮保持2秒进行测试。

三、安装说明1．主机的安装：主机可安装在环网柜(配电柜、电缆分支箱等)前面板上，拆卸主机须按下主机壳上的金属弹片。

主机尺寸：96*49*88 mm 开孔尺寸：长：91±0.5mm 高：43±0.5mm。

2．短路传感器的安装：短路传感器必须安装在电缆的单相分支上，安装时可直接安装在被测电缆上，并进行紧固，防止滑动而造成脱落。

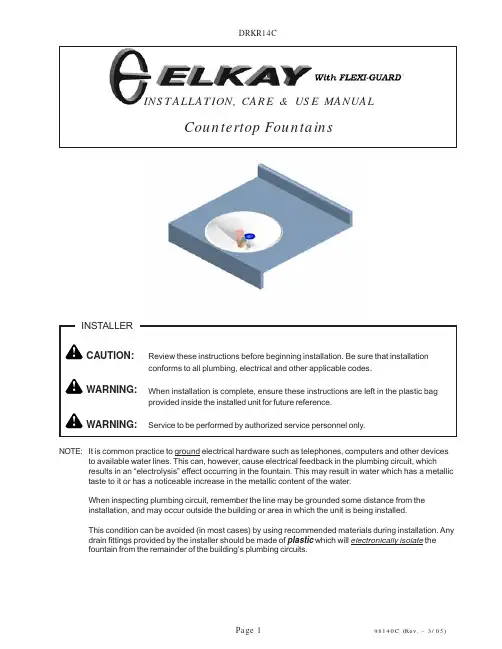

INSTALLATION, CARE & USE MANUALCountertop FountainsNOTE:It is common practice to ground electrical hardware such as telephones, computers and other devices to available water lines. This can, however, cause electrical feedback in the plumbing circuit, whichresults in an “electrolysis” effect occurring in the fountain. This may result in water which has a metallic taste to it or has a noticeable increase in the metallic content of the water.When inspecting plumbing circuit, remember the line may be grounded some distance from theinstallation, and may occur outside the building or area in which the unit is being installed.This condition can be avoided (in most cases) by using recommended materials during installation. Any drain fittings provided by the installer should be made of plastic which will electronically isolate thefountain from the remainder of the building’s plumbing circuits.1. Make 13-1/4” (337mm) diameter cutout in desired location on countertop. Maintain the 7-5/8” (194mm) dimension from the front edge for ADA compliance. (See Figure 1)2. Install bubbler assembly to fountain. Align recess in underside of bubbler with dimple in fountain.3. Apply caulk (not provided) around cutout and waste opening.4. Place fountain over opening and drop in strainer. (See Figure 2)5. From underside, position and secure tiedown bracket using waste fitting. (See Figure 3)6. Use screws with nuts and washers (provided) to tighten unit to countertop. Wipe off excess caulking. (See Figure 3)7. Determine required length of waste line and cut to appropriate length. 1-1/4” O.D. waste tube furnished. 1-1/4” slip trap, waste elbow and extension not provided.8. Make water supply connections from service stop to the 3/8” O.D. unplated brass nipple coming out of thebubbler. Turn on water supply and check for leaks. Newly installed water supply line should be insulated after leak check is completed.9. These products are designed to operate on 20-105 PSIG supply line pressure. If the supply pressure is above 105 PSIG, a pressure regulator must be installed in the supply line. Any damage caused by reason of connecting these products to supply line pressures lower than 20 PSIG or higher than 105 PSIG is not covered by warranty.BUBBLER DETAILNOTE:When installing replacement bubbler and pedestal, tighten nut (Item 4) only to hold parts snug in position. Do Not Overtighten.BasinFigure 4 - Bubbler Details12567Figure 1Figure 2Figure 389310411Accepts CountertopThickness Up To 1-5/8”Figure 5Figure 6LK14240322C A5488870012C A5480040089C 40048C 10031C 61313C 7246004245675C LK12840038C 40619C 50074C 5500096374080022740800057408000612345678910111213141516171819PARTS LISTITEM NO.PART NO.DESCRIPTIONBubbler Assembly Orifice Assmbly ScreenNut - 3/8-18 Lock nut Nipple - Lead Free Nut Cover Cap Button Cap Retaining NutRegulator Assembly Metal Washer Bubbler BodyComplete Drain Fitting Grid Strainer Strainer Body Rubber Washer Tie Down Bracket 1/4-20 x 2-1/2 Screw 1/4-20 Hex Nut 1/4 WasherPRINTED IN U.S.A.FOR PARTS, CONTACT YOUR LOCAL DISTRIBUTOR OR CALL 1.800.323.0620ELKAY MANUFACTURING COMPANY • 2222 CAMDEN COURT • OAK BROOK, IL 60523 • 630.574.8484Figure 7See Fig. 413, 141516121781918181518191718TROUBLESHOOTING & MAINTENANCE Orifice Assembly: Mineral deposits on orifice can cause water flow to spurt or notregulate. Mineral deposits may be removed from the orifice by poking with a small round file not over 1/8” diameter, or using a small diameter wire .CAUTION:DO NOT file or cut orificematerial.Stream Regulator: If orifice is clean,regulate flow as in Step 10, Page 2 of the instal-lation instructions. If replacement is necessary,see parts list for correct regulator part number.10。

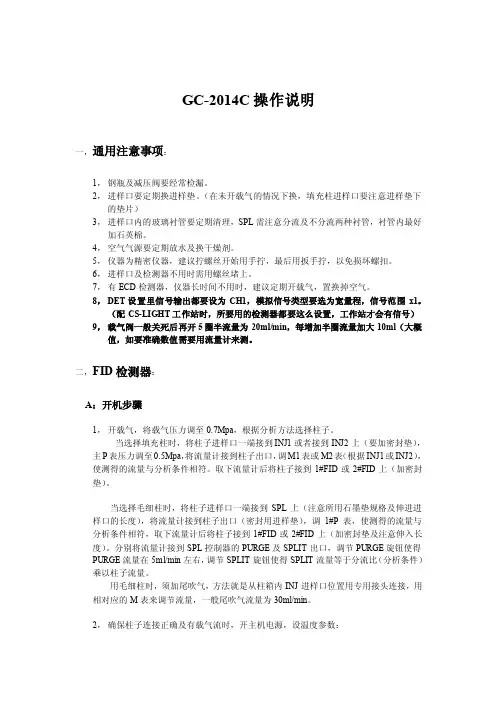

GC-2014C操作说明一，通用注意事项：1，钢瓶及减压阀要经常检漏。

2，进样口要定期换进样垫。

（在未开载气的情况下换，填充柱进样口要注意进样垫下的垫片）3，进样口内的玻璃衬管要定期清理，SPL需注意分流及不分流两种衬管，衬管内最好加石英棉。

4，空气气源要定期放水及换干燥剂。

5，仪器为精密仪器，建议拧螺丝开始用手拧，最后用扳手拧，以免损坏螺扣。

6，进样口及检测器不用时需用螺丝堵上。

7，有ECD检测器，仪器长时间不用时，建议定期开载气，置换掉空气。

8，DET设置里信号输出都要设为CH1，模拟信号类型要选为宽量程，信号范围x1。

（配CS-LIGHT工作站时，所要用的检测器都要这么设置，工作站才会有信号）9，载气阀一般关死后再开5圈半流量为20ml/min，每增加半圈流量加大10ml（大概值，如要准确数值需要用流量计来测。

二，FID检测器：A：开机步骤1，开载气，将载气压力调至0.7Mpa，根据分析方法选择柱子。

当选择填充柱时，将柱子进样口一端接到INJ1或者接到INJ2上（要加密封垫），主P表压力调至0.5Mpa，将流量计接到柱子出口，调M1表或M2表（根据INJ1或INJ2），使测得的流量与分析条件相符。

取下流量计后将柱子接到1#FID或2#FID上（加密封垫）。

当选择毛细柱时，将柱子进样口一端接到SPL上（注意所用石墨垫规格及伸进进样口的长度），将流量计接到柱子出口（密封用进样垫），调1#P表，使测得的流量与分析条件相符，取下流量计后将柱子接到1#FID或2#FID上（加密封垫及注意伸入长度）。

分别将流量计接到SPL控制器的PURGE及SPLIT出口，调节PURGE旋钮使得PURGE流量在5ml/min左右，调节SPLIT旋钮使得SPLIT流量等于分流比（分析条件）乘以柱子流量。

用毛细柱时，须加尾吹气，方法就是从柱箱内INJ进样口位置用专用接头连接，用相对应的M表来调节流量，一般尾吹气流量为30ml/min。

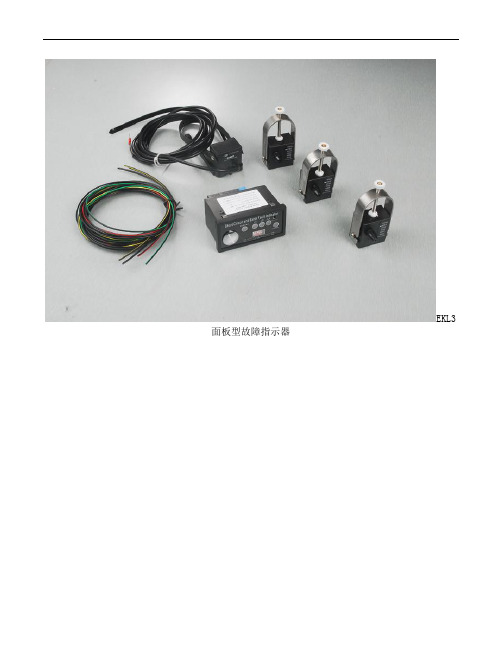

EKL3面板型故障指示器EKL4 故障指示器说明书短路接地故障指示器分为A和B两种型号，B型具有信号远传功能。

是在消化.吸收国内外同类先进产品基础上，为城乡电网环网配电系统设计的一种自动化监测专用装置。

在环网配电系统中，特别是在大量使用环网负荷开关（Ring Main Unit）的系统中，如果下一级配电网络系统中发生了线路短路或接地故障时，上一级的供电系统必须在规定的时间内进行分断，以防止发生重大事故。

在分断保护发生后，会造成隶属于此级网络的系统全部停电。

通过使用本产品，可以快速准确地指示出发生故障的部分，大大节省了查找故障部分的时间，减少停电时间和停电范围，提高供电可靠性。

工作原理当供电线路有短路或接地故障发生时，短路或接地电流产生的电磁场变化，使固定在电缆上的传感器中测量线圈产生脉冲信号，当脉冲信号的值的大小达到或超过设定的故障电流值时，故障指示器会自动记忆故障状态，故障指示灯闪烁发出故障指示，同时通过远程报警接口，将故障信号传递给监控中心，工作人员通过故障指示信号能够迅速准确地找到线路故障位置，及时排除故障，恢复电网供电。

主要功能1短路故障报警指示：短路故障传感器安装于单相电缆上，时刻监测供电线路中电流变化，当其值达到或超过短路电流动作报警设定值时（此值可根据用户要求出厂前整定），短路故障传感器发出报警信号，通过光纤将此信号发送到指示器主机，相应短路故障指示灯闪烁，发出报警指示。

2接地故障报警指示：接地故障传感器安装于三相电缆分叉处的非屏蔽部分上，检测三相电缆的零序电流值，当其值达到或超过接地电流动作报警设定值时（此值可根据用户要求出厂前整定），接地故障传感器发出报警信号，通过光纤将此信号传输到指示器主机，接地故障指示灯闪烁，发出报警指示。

3电池低电量报警指示：当指示器主机内部电池电压降低至2.5V时，产生报警信号，以提示检修人员更换电池，此报警信号可持续约两个月。

另备有外部供电接口，可采用外接电源（B型端子12“—”，9“+” ,A型端子8“+”.9“—”AC/DC5V-10V）。

E K L4C故障指示器使用说明书-CAL-FENGHAI.-(YICAI)-Company One1EKL3面板型故障指示器EKL4 故障指示器说明书短路接地故障指示器分为A和B两种型号，B型具有信号远传功能。

是在消化.吸收国内外同类先进产品基础上，为城乡电网环网配电系统设计的一种自动化监测专用装置。

在环网配电系统中，特别是在大量使用环网负荷开关（Ring Main Unit）的系统中，如果下一级配电网络系统中发生了线路短路或接地故障时，上一级的供电系统必须在规定的时间内进行分断，以防止发生重大事故。

在分断保护发生后，会造成隶属于此级网络的系统全部停电。

通过使用本产品，可以快速准确地指示出发生故障的部分，大大节省了查找故障部分的时间，减少停电时间和停电范围，提高供电可靠性。

工作原理当供电线路有短路或接地故障发生时，短路或接地电流产生的电磁场变化，使固定在电缆上的传感器中测量线圈产生脉冲信号，当脉冲信号的值的大小达到或超过设定的故障电流值时，故障指示器会自动记忆故障状态，故障指示灯闪烁发出故障指示，同时通过远程报警接口，将故障信号传递给监控中心，工作人员通过故障指示信号能够迅速准确地找到线路故障位置，及时排除故障，恢复电网供电。

主要功能1短路故障报警指示：短路故障传感器安装于单相电缆上，时刻监测供电线路中电流变化，当其值达到或超过短路电流动作报警设定值时（此值可根据用户要求出厂前整定），短路故障传感器发出报警信号，通过光纤将此信号发送到指示器主机，相应短路故障指示灯闪烁，发出报警指示。

2接地故障报警指示：接地故障传感器安装于三相电缆分叉处的非屏蔽部分上，检测三相电缆的零序电流值，当其值达到或超过接地电流动作报警设定值时（此值可根据用户要求出厂前整定），接地故障传感器发出报警信号，通过光纤将此信号传输到指示器主机，接地故障指示灯闪烁，发出报警指示。

3电池低电量报警指示：当指示器主机内部电池电压降低至时，产生报警信号，以提示检修人员更换电池，此报警信号可持续约两个月。

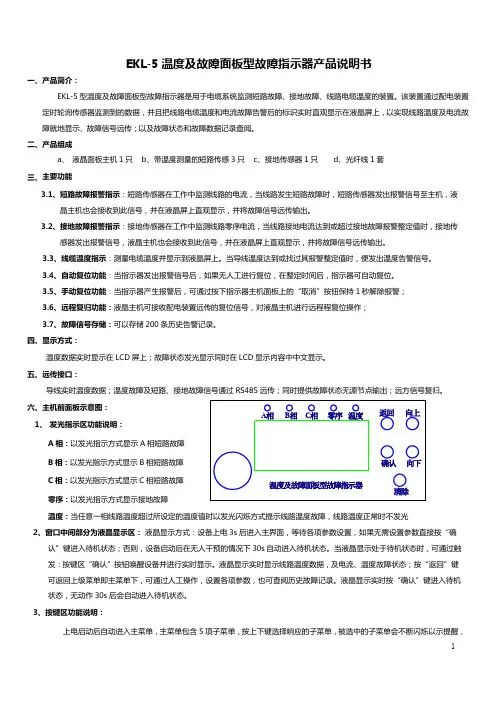

EKL-5温度及故障面板型故障指示器产品说明书一、产品简介：EKL-5型温度及故障面板型故障指示器是用于电缆系统监测短路故障、接地故障、线路电缆温度的装置。

该装置通过配电装置定时轮询传感器监测到的数据，并且把线路电缆温度和电流故障告警后的标识实时直观显示在液晶屏上，以实现线路温度及电流故障就地显示、故障信号远传；以及故障状态和故障数据记录查阅。

二、产品组成a、液晶面板主机1只b、带温度测量的短路传感3只c、接地传感器1只d、光纤线1套三、主要功能3.1、短路故障报警指示：短路传感器在工作中监测线路的电流，当线路发生短路故障时，短路传感器发出报警信号至主机，液晶主机也会接收到此信号，并在液晶屏上直观显示，并将故障信号远传输出。

3.2、接地故障报警指示：接地传感器在工作中监测线路零序电流，当线路接地电流达到或超过接地故障报警整定值时，接地传感器发出报警信号，液晶主机也会接收到此信号，并在液晶屏上直观显示，并将故障信号远传输出。

3.3、线缆温度指示：测量电缆温度并显示到液晶屏上。

当导线温度达到或找过其报警整定值时，便发出温度告警信号。

3.4、自动复位功能：当指示器发出报警信号后，如果无人工进行复位，在整定时间后，指示器可自动复位。

3.5、手动复位功能：当指示器产生报警后，可通过按下指示器主机面板上的“取消”按钮保持1秒解除报警；3.6、远程复归功能：液晶主机可接收配电装置远传的复位信号，对液晶主机进行远程程复位操作；3.7、故障信号存储：可以存储200条历史告警记录。

四、显示方式：温度数据实时显示在LCD屏上；故障状态发光显示同时在LCD显示内容中中文显示。

五、远传接口：六、主机前面板示意图：1、发光指示区功能说明：A相：以发光指示方式显示A相短路故障B相：以发光指示方式显示B相短路故障C相：以发光指示方式显示C相短路故障零序：以发光指示方式显示接地故障温度：当任意一相线路温度超过所设定的温度值时以发光闪烁方式提示线路温度故障，线路温度正常时不发光2、窗口中间部分为液晶显示区：液晶显示方式：设备上电3s后进入主界面，等待各项参数设置，如果无需设置参数直接按“确认”键进入待机状态；否则，设备启动后在无人干预的情况下30s自动进入待机状态。

EKL4 故障指示器说明书短路接地故障指示器分为A和B两种型号，B型具有信号远传功能。

是在消化.吸收国内外同类先进产品基础上，为城乡电网环网配电系统设计的一种自动化监测专用装置。

在环网配电系统中，特别是在大量使用环网负荷开关（Ring Main Unit）的系统中，如果下一级配电网络系统中发生了线路短路或接地故障时，上一级的供电系统必须在规定的时间内进行分断，以防止发生重大事故。

在分断保护发生后，会造成隶属于此级网络的系统全部停电。

通过使用本产品，可以快速准确地指示出发生故障的部分，大大节省了查找故障部分的时间，减少停电时间和停电范围，提高供电可靠性。

工作原理当供电线路有短路或接地故障发生时，短路或接地电流产生的电磁场变化，使固定在电缆上的传感器中测量线圈产生脉冲信号，当脉冲信号的值的大小达到或超过设定的故障电流值时，故障指示器会自动记忆故障状态，故障指示灯闪烁发出故障指示，同时通过远程报警接口，将故障信号传递给监控中心，工作人员通过故障指示信号能够迅速准确地找到线路故障位置，及时排除故障，恢复电网供电。

主要功能1短路故障报警指示：短路故障传感器安装于单相电缆上，时刻监测供电线路中电流变化，当其值达到或超过短路电流动作报警设定值时（此值可根据用户要求出厂前整定），短路故障传感器发出报警信号，通过光纤将此信号发送到指示器主机，相应短路故障指示灯闪烁，发出报警指示。

2接地故障报警指示：接地故障传感器安装于三相电缆分叉处的非屏蔽部分上，检测三相电缆的零序电流值，当其值达到或超过接地电流动作报警设定值时（此值可根据用户要求出厂前整定），接地故障传感器发出报警信号，通过光纤将此信号传输到指示器主机，接地故障指示灯闪烁，发出报警指示。

3电池低电量报警指示：当指示器主机内部电池电压降低至2.5V时，产生报警信号，以提示检修人员更换电池，此报警信号可持续约两个月。

另备有外部供电接口，可采用外接电源（B型端子12“—”，9“+” ,A型端子8“+”.9“—”AC/DC5V-10V）。

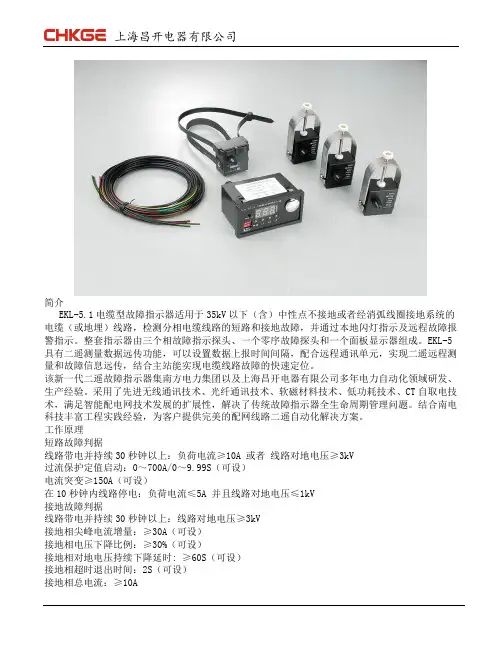

简介EKL-5.1电缆型故障指示器适用于35kV以下（含）中性点不接地或者经消弧线圈接地系统的电缆（或地埋）线路，检测分相电缆线路的短路和接地故障，并通过本地闪灯指示及远程故障报警指示。

整套指示器由三个相故障指示探头、一个零序故障探头和一个面板显示器组成。

EKL-5具有二遥测量数据远传功能，可以设置数据上报时间间隔，配合远程通讯单元，实现二遥远程测量和故障信息远传，结合主站能实现电缆线路故障的快速定位。

该新一代二遥故障指示器集南方电力集团以及上海昌开电器有限公司多年电力自动化领域研发、生产经验。

采用了先进无线通讯技术、光纤通讯技术、软磁材料技术、低功耗技术、CT自取电技术，满足智能配电网技术发展的扩展性，解决了传统故障指示器全生命周期管理问题。

结合南电科技丰富工程实践经验，为客户提供完美的配网线路二遥自动化解决方案。

工作原理短路故障判据线路带电并持续30秒钟以上：负荷电流≥10A或者线路对地电压≥3kV过流保护定值启动：0～700A/0～9.99S（可设）电流突变≥150A（可设）在10秒钟内线路停电：负荷电流≤5A 并且线路对地电压≤1kV接地故障判据线路带电并持续30秒钟以上：线路对地电压≥3kV接地相尖峰电流增量：≥30A（可设）接地相电压下降比例：≥30%（可设）接地相对地电压持续下降延时: ≥60S（可设）接地相超时退出时间：2S（可设）接地相总电流：≥10A支持接地故障信号注入法。

自动复归时间出厂默认值：24小时（1min～48hour可设）技术参数1. 线路电压：≤35kV2. 负荷电流：0～630A3. 最大接地阻抗：500Ω4. 最大短路电流：40kA5. 环境温度：-40℃～70℃6. 可动作次数：40007. 防护等级：IP658. 设计寿命：10年产品亮点1. 导线取电：导线负荷电流大于10A时即开始取电；当线路负荷大于30A时，正常工作和本地无线通讯完全不用后备电池的电量。

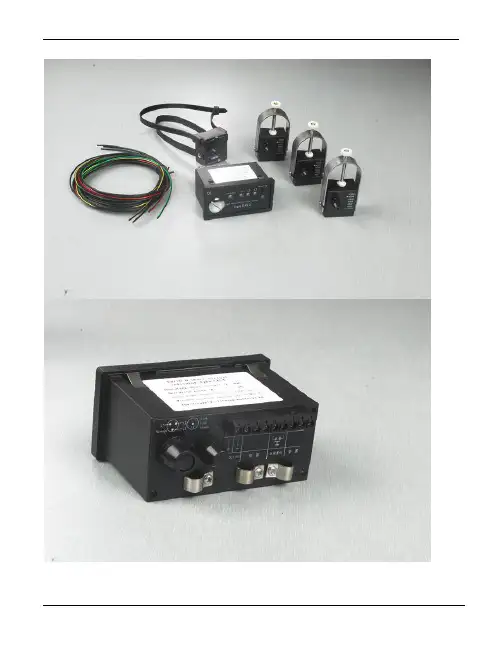

EKL3面板型故障指示器EKL4故障指示器说明书短路接地故障指示器分为A和B两种型号，B型具有信号远传功能。

是在消化. 吸收国内外同类先进产品基础上，为城乡电网环网配电系统设计的一种自动化监测专用装置。

在环网配电系统中，特别是在大量使用环网负荷开关(Ring Main Unit) 的系统中，如果下一级配电网络系统中发生了线路短路或接地故障时，上一级的供电系统必须在规定的时间内进行分断，以防止发生重大事故。

在分断保护发生后，会造成隶属于此级网络的系统全部停电。

通过使用本产品，可以快速准确地指示出发生故障的部分，大大节省了查找故障部分的时间，减少停电时间和停电范围，提高供电可靠性。

工作原理当供电线路有短路或接地故障发生时，短路或接地电流产生的电磁场变化，使固定在电缆上的传感器中测量线圈产生脉冲信号，当脉冲信号的值的大小达到或超过设定的故障电流值时，故障指示器会自动记忆故障状态，故障指示灯闪烁发出故障指示，同时通过远程报警接口，将故障信号传递给监控中心，工作人员通过故障指示信号能够迅速准确地找到线路故障位置，及时排除故障，恢复电网供电。

主要功能1短路故障报警指示：短路故障传感器安装于单相电缆上，时刻监测供电线路中电流变化，当其值达到或超过短路电流动作报警设定值时（此值可根据用户要求出厂前整定），短路故障传感器发出报警信号，通过光纤将此信号发送到指示器主机，相应短路故障指示灯闪烁，发出报警指示。

2接地故障报警指示：接地故障传感器安装于三相电缆分叉处的非屏蔽部分上，检测三相电缆的零序电流值，当其值达到或超过接地电流动作报警设定值时（此值可根据用户要求出厂前整定），接地故障传感器发出报警信号，通过光纤将此信号传输到指示器主机，接地故障指示灯闪烁，发出报警指示。

3电池低电量报警指示:当指示器主机内部电池电压降低至2.5V时，产生报警信号，以提示检修人员更换电池，此报警信号可持续约两个月。

另备有外部供电接口，可采用外接电源（B型端子12“一”，9“ + ”，A型端子8“ + ”.9“一”AC/DC5V-10V）。

EKL-4面板型接地短路故障指示器说明书及安装手册一、产品概述：目前高压线缆的大量使用，使得线缆的故障率也相应的增加。

特别在多条线缆供电系统中，如出现越级保护跳闸时，将难以判断具体的故障电缆，有时甚至要将所有电缆全部拆除做耐压试验后才能正确判断故障电缆。

其工作量大、实施困难、是难以想象的。

对此有必要设计一种新型的检测设备，实时的对各供电回路进行监控。

当线路发生故障时，能提示或直接显示故障电缆。

对提高工作效率、迅速恢复供电有着十分重要的意义。

二、主要功能：1、短路电流报警指示：短路电流传感器在工作中对正在运行的高压电缆进行在线检测，当线路电流达到或超过短路电流的整定值时（可根据用户要求在出厂前进行整定），短路传感器发出报警信号通过光纤传输到主机，主机接收到此信号后，产生相应的报警指示信号，同时可将信号发送到主控系统。

2、接地报警提示：本系统采用接地传感器检测用户电缆的接地电流，当接地线路中电流达到或超过接地电流启动报警值时（可根据用户要求在出厂前进行整定），接地传感器发出报警信号传到主机，主机接收到此信号后，产生相应的报警指示信号，同时可将信号发送到主控系统。

3、自动复位系统：当指示器发出报警信号后，在8小时内如果无人工进行复位，指示器将可自动进行复位。

4、人工复位：当指示器产生报警后，可通过按下指示器主机面板上的清除按钮解除报警，进行人工复位。

5、测试本系统可通过面板上的清除按钮进行自检工作，以检测本机的功能。

连续按下面板上的清除按钮2秒钟，本机进入自检状态，所有面板上的指示灯闪亮，说明工作状态正常。

6、低电量报警（Low Voltage）三、显示原理：其短路部分原理与翻牌显示原理相同。

接地部分检测线路零序电流作为判断依据。

显示方式是通过面板上的指示灯来完成的。

当电缆系统出现故障时，如果面板上的接地指示灯亮，表明电缆系统发生了接地故障；如果面板上的某两组短路指示灯亮，表明这两相发生了短路故障。

四、适用范围：本产品适用于各种形式的环网柜、充电柜、固定绝缘柜。

EKL4短路和接地故障指示器说明书EKL4 Short circuit and Earth Fault Indicator InstallationInstruction Manual一.接线说明Detail Connection Rules二. 安装说明Installation1.主机的安装Installation of the main body (Reading Instrument)指示器的主机可以安装在配电柜的前面板上(参见图1)。

拆卸主机需按下主机壳上的金属弹片（参见图2）。

主机尺寸为：96×48×80mm开空尺寸为：92（公差：+0.7，-0）×44（公差：±0.5）The main body cable fixed on the front panel of distribution Cubicle.(See Fig.1).Press the metal spring piece while removing the main Body(see Fig.2.)Dimension of main body: 96×48×80mmDimension of hole-cut : 92（Tolerance：+0.7，-0）×44（Tolerance：±0.5）mm2.短路电流传感器的安装Installation of short circuit current sensors此传感器必须安装在环网供电线路的分支上，必须紧固的套接在被检测的电缆线路防止传感器滑动而造成光纤接口的松动或断裂（参见图3）。

拆卸（参见图4）。

短路电流传感器的尺寸为：40×43×26mm Each sensor must be installed on each phase of distribution cable line after branching. In order to avoid optical fiber terminals loosening or disconnecting due to sensor slipping, the sensor must be fixed tightly onto cable line.（see Fig.3）Removing (See Fig.4) Dimension: 40×43×26mm.图2 Fig.2图1 Fig.1图3 Fig.33. 接地电流传感器的安装Installation of earth-fault current sensor 此传感器安装在三芯电缆上，此传感器的磁轭应将三根导线包围起 来（参见图5）。

短路传感器制作流程1 •测试前操作注意事项：a. 用热熔胶粘可调电阻：用热熔胶枪把可调电阻调节钮周围要粘在外壳上的部分打上热熔胶，并且把打好胶的可调电阻尽快放进盒子，可调电阻的三个管脚所成平面与两轴孔所成的直线垂直。

b. 安装单孔螺丝：把安装指示灯的单孔螺丝从短路传感器外壳表面对应孔插进外壳，且要使单孔螺丝紧贴外壳表面以防浇注时渗漏树脂，使之拧紧无法脱落，如果单孔螺丝孔过小，用尖嘴钳子略捣去孔的边缘一些即可。

C.插发光二极管：把法光二极管从外壳内侧按进单孔螺丝里，按紧使之无法脱落，二极管脚所成平面要与两轴孔所成平面平行，二极管较长的一个管脚（正极）靠近可调电阻孔。

d. 用玻璃胶密封可调电阻孔：为防止浇注渗漏，用玻璃胶枪把可调电阻周围胶严实, 勿露出缝隙，并且等待玻璃胶稍微干一点后在插电路板。

e. 往壳内装电路板（PCB板）：把板子放进外壳里，注意要把二极管和可调电阻的弓I脚根据板子上的标识的正负极放入其各自的焊盘，并且把板子按到底，保持电路板水平。

f. 焊PCB板：把二极管和可调电阻焊上，注意勿虚焊、连焊。

g. 绕线圈：用0.14mm2的漆包线绕6000匝，线圈绕均匀，否则装盒后太高无法浇注；误差不能超过5%,最好是不超过1%。

h. 用胶带缠线圈并修剪：防止线脱落，剪平齐，防止线过长。

2. 浇注前的测试：2.1接线说明：a•把调压器的二次侧，滑动变阻器，万用表盒MOLLER控制器串联在一起。

b. 把U型卡子上用0.62的漆包线绕六百匝，把漆包线串联在上述电路中，把卡子卡在传感器上，把两端接在回路中。

c. 传感器上的光纤紧插在传感器的二极管单孔螺丝里，并且把单孔螺丝帽拧上；另一端插入EKL指示器后面板三孔螺丝的任意一相，插紧，并把螺丝帽拧紧。

2.2示波器说明：a. 示波器的两个探头分别接在CPU 的第七引脚上和所测相的光电三极管 C 极上, 负极接在电池负极上。

b. 示波器显示屏上的调整为： CH1=1V ，CH2=1V ，T=10ms2.3测试说明：a. 把MOLLER 控制器程序中的T2调节到H : M=90 : 00,启动程序，调节调压器 至此3A ;b. 看示波器的显示上波形，在 CPU 第七脚上的探头有启动波形；在所测相光电三 极管C 极探头上有周期波形，周期大约为 20~30ms 之间，如图1-2所示。
