硅碳棒技术参数

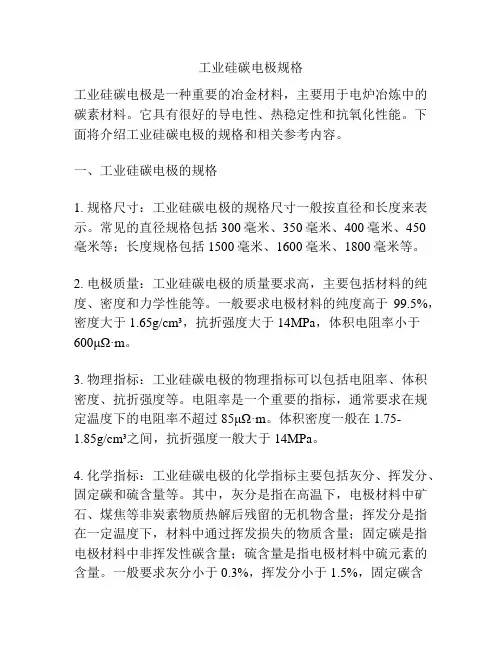

工业硅碳电极规格工业硅碳电极是一种重要的冶金材料，主要用于电炉冶炼中的碳素材料。

它具有很好的导电性、热稳定性和抗氧化性能。

下面将介绍工业硅碳电极的规格和相关参考内容。

一、工业硅碳电极的规格1. 规格尺寸：工业硅碳电极的规格尺寸一般按直径和长度来表示。

常见的直径规格包括300毫米、350毫米、400毫米、450毫米等；长度规格包括1500毫米、1600毫米、1800毫米等。

2. 电极质量：工业硅碳电极的质量要求高，主要包括材料的纯度、密度和力学性能等。

一般要求电极材料的纯度高于99.5%，密度大于1.65g/cm³，抗折强度大于14MPa，体积电阻率小于600μΩ·m。

3. 物理指标：工业硅碳电极的物理指标可以包括电阻率、体积密度、抗折强度等。

电阻率是一个重要的指标，通常要求在规定温度下的电阻率不超过85μΩ·m。

体积密度一般在1.75-1.85g/cm³之间，抗折强度一般大于14MPa。

4. 化学指标：工业硅碳电极的化学指标主要包括灰分、挥发分、固定碳和硫含量等。

其中，灰分是指在高温下，电极材料中矿石、煤焦等非炭素物质热解后残留的无机物含量；挥发分是指在一定温度下，材料中通过挥发损失的物质含量；固定碳是指电极材料中非挥发性碳含量；硫含量是指电极材料中硫元素的含量。

一般要求灰分小于0.3%，挥发分小于1.5%，固定碳含量大于98.5%，硫含量小于0.03%。

二、工业硅碳电极的相关参考内容1.《工业硅碳电极技术规范》（YB/T 19002-2012）：该标准规定了工业硅碳电极的分类、要求、试验方法、检验规则和标志、包装、运输与贮存等内容。

这是工业硅碳电极的国家标准，对于相关企业和技术人员进行电极的生产和应用提供了指导。

2.《电炉冶炼用硅碳电极技术要求》（GB 15163-2018）：该标准规定了电炉冶炼用硅碳电极的技术要求和试验方法。

它对硅碳电极的尺寸、质量、物理指标、化学指标等进行了详细规定，为电炉冶炼行业提供了可靠的硅碳电极产品。

硅碳棒介绍硅碳棒电热元件是一种以碳化硅为主要原料制成的非金属电热元件，具有膨胀系数小、不易变形、化学稳定性强、使用寿命长、安装维修方便等特点。

硅碳棒电热元件可使用的炉体温度为600℃-1600℃，可在空气中使用，无需任何保护气氛，广泛应用于冶金、陶瓷、玻璃、机械、分析化验、半导体、科学研究等领域。

硅碳棒的电气性能硅碳棒具有较大的比电阻，在空气中通电加热，发热部表面温度1050±50℃时，电阻率为600-1400Ω-mm2/M.硅碳棒的电阻随温度升高而变化，从室温到800℃。

电阻-温度特征曲线为负值，温度高于800℃为正值。

硅碳棒表面负荷硅碳棒表面负荷=额定功率/发热部表面积（W/cm2）硅碳棒表面负荷大小与其使用寿命长短关系很大，因此，在通电加热时要严格控制在允许负荷范围之内，切忌超负荷使用。

硅碳棒发热部表面温度与相应炉温下，发热部单位表面允许负荷如上表。

气氛对硅碳棒的影响炉内气氛对硅碳棒电热元件的使用寿命有重要影响，硅碳棒在使用过程中逐步氧化产生SiO2，分隔SiC 结晶颗粒，局部电阻增大、体积膨胀，直至最后断裂。

硅碳棒电热元件在干燥洁净空气中连续使用（1450℃）寿命可达2000小时。

气 氛 元件最高使用温度（℃）空 气 1600 真 空 1000-1200 氮 气 1350 氢 气 1200 烃 气1250硅碳棒参考数据长度 (mm)标准负荷(at 1050℃)直径(mm)Hot end Cold end total 发热区表面积(cm 2) 电压 V 功率W 电阻Ω 150150 450 56 41 896 1.85 200 200 600 75 50 1200 2.10 250 200 650 94 63 1504 2.62 12300 200 700 113 75 1808 3.15 200 200 600 88 41 1408 1.22 250250 750 110 51 1760 1.50 300 250 800 132 62 2112 1.80 350 200 750 154 73 2464 2.14 14400250 900 176 82 2816 2.40 300 250 800 150 62 2400 1.60 350 350 1050 176 70 2816 1.75 1640035011002008032002.00450250950225903600 2.2550025010002501004000 2.5060025011003001204800 3.003004001100188593008 1.144003501100251764016 1.455004001300314975056 1.85 2060040014003761146016 2.1570040015004391387024 2.780030014005021487530 2.990030015005651628475 3.13003009002365337760.75400450130031471502445004001300392906272 1.360040014004701087520 1.55 2570040015005501208250 1.7580040016006271349405 1.9900300150070515110575 2.161000300160078516811775 2.440030010003806357000.750030011004708070500.96004001400570928550170045016006601099900 1.2 30800500180075012511250 1.4900400170085014012750 1.531000300160094015314100 1.6511003001700103516815525 1.8240040012004406766000.68 3550040013005508482500.8560040014006601009900 1.02700400150077011711550 1.19800400160088013413200 1.36900400170099015114850 1.5310004001800110016716500 1.6911004001900121018418150 1.8712004003000132020119800 2.0413004002100143021821450 2.2114004002200154023423100 2.3815004002300165025124750 2.5516003002200176026325520 2.7217003002300187028027115 2.8950040013006287594200.6600400140075390112950.727004001500880105132000.8480040016001005118145730.969004001700113013316385 1.0810004001800125514818198 1.2 4011004001900138116320025 1.3212004002000150617721837 1.4413004002100163019223635 1.5614004002200176020725520 1.6815004002300188022227260 1.816003002200201023629145 1.9117003002300214025031030 2.02508280106770861106250.36 45559394134678068116900.4610305121985174127600.43660293124592181138050.47711394149999287149700.517623941549106393159350.558133941600113499170000.5986439416511205104180700.6191439417021275112191150.6596539417531346118201800.799141918291382120207250.69101639418031417122212500.7111841919561560136233800.8121943220831700148254900.87127039420571772155265600.92129538120571806155270820.89132139421081843161276250.9513723942159191416828690114223942210198417329740 1.0314733942261205518030805 1.0715243942311212618631870 1.115754192413219719232940 1.1516263942413226819734005 1.1716764202515233820535050 1.2418292802388255121838250 1.2424374203277340129150985 1.66硅碳棒开放分类：电热元件硅碳棒为非金属电热元件是用高纯度绿色六方碳化硅为主要原料,按一定料比加工制坯,经2200℃高温硅化再结晶烧结而制成的棒状非金属高温电热元件.正常使用温度可达1450℃,合理使用条件下,连续使用超过2000小时,在空气中使用,不需要任何保护气氛。

硅碳棒----生产工艺成型坯料的制备制造硅碳棒所用的原料，除石英砂，天然石墨粉外，其余均是工业产品，一般不自加工。

如因考虑企业的综合效益，需对碳化硅进行自生产加工，其生产工艺，加工方法，所用生产设备可查阅第二篇《碳化硅》部分。

成型方法，决定着成型坯料的配方和坯料的制备方法。

我国广泛采用的是挤压成型法，除此，尚有震捣成型法和等静压成型法。

成型坯料的调配应合理，使之符合生产工艺的要求。

如果调配方法不当或工艺控制不严，不仅降低生产效率，还会影响产品质量。

成型坯料应达到以下几个要求：（1）坯料中各组分应充分混合均匀，颗粒级配达到尽量大的堆积密度。

（2）坏料中结合剂用量要适当。

用量大，棒体易变形，棒体气孔率大，影响产品寿命；用量小，压型困难，或造成素烧起层或断棒。

（3）坯料中不应含有水份，并尽量减少气泡，有水份，成型时棒表面起泡，甚至无法成型。

结合剂的选择。

国内各硅碳棒制造厂大都选用沥青做结合剂。

因为：一是沥青中含有较多的碳，这些碳是生产碳化硅的原料之一；二是沥青具有冷固，热塑性，加热后具有很好的可塑性，冷却时棒坯容易定形；三是材料来源广泛，经济。

也是在等直径硅碳棒的生产中，选用树脂做结合剂的，这种方法可省去混料，成型过程中的加热装置，但成型后需增加烘干装置，且树脂价格较贵。

用沥青或树脂做结合剂，对于环境污染比较严重，所以从劳动保护和环境保护的角度出发，有人也做过选用其它材料做结合剂的尝试，尚有待于研究。

常见的坯料制备流程举例如图7-3-3所示。

此流程的特点是：干法重量配料比较准确，混料时一次投料，操作简化。

操作时应注意：先投用量多，比重大，粒度粗的料，后投用量少，比重小，粒度细的料；干粉混合时间不要太长，否则将更不均匀；加入沥青后的混合过程中不能停止加热，否则设备将开动不起来，造成材料和时间的浪费。

一．成型坯料的配方用沥青做结合剂时，较常用的几种硅碳棒坯料的配方如表7-3-1，表7-3-2所示。

表7-3-1 产品配方（发热体）单位：%材料名称粒度# 1号2号3号4号5号6号绿碳化硅80 20 20 20 20120 30 10 10150 50180 70<180 100240 70100~180 2180~320 20<320 78120球磨80外加天然<150 3 3 4 3 3.5 3石墨粉0.5 1.5 2碳黑沥青19 23.5 24.5 22 21 22（软化点）(68~75) (62) (64) (68~75) (69±1) (69±1)表7-3-2 产品配方（端部）单位：%材料名称粒度# 1号2号3号4号5号碳化硅80 20 88.6 28120 40 80150 30180 30 11.4100~180 46180~320 24<320 30120球磨72外加金属硅<150 25 50 35电极粉<150 50天然石墨粉<120 7 5 8 4沥青33.5 21.5 68 24.8 26.5（软化点）(68~75) (62) (69) (64) (68~75)二．成型坯料的工艺参数（1）结合剂结合剂——沥青的软化占为68~75摄氏度（环球法测定）。

硅碳棒规格型号
硅碳棒是一种用于工业加热的材料，通常由硅和石墨混合而成。

它具有良好的导电和耐高温性能，在各种加热设备中被广泛应用。

关于硅碳棒的规格型号，具体会有不同的分类方法和命名方式，这些主要取决于不同的生产厂家和应用领域。

一般来说，硅碳棒的规格型号会包括以下几个方面的信息：
1. 直径和长度：硅碳棒的直径和长度是最基本的规格参数，通常以毫米（mm）为单位进行标识。

直径决定了硅碳棒的加热功率，长度则决定了加热区域的大小。

2. 电阻率：硅碳棒的电阻率是指单位长度内的电阻值，通常以微欧姆·米（μΩ·m）为单位表示。

电阻率决定了硅碳棒的导电能力，一般情况下，电阻率越低，导电性能越好。

3. 密度：硅碳棒的密度是指单位体积内的质量，通常以克/立方厘米（g/cm³）为单位表示。

密度会影响硅碳棒的重量和坚固程度。

4. 灼烧损失：硅碳棒的灼烧损失是指在高温条件下，硅碳棒表面发生的氧化和脱碳现象。

灼烧损失越低，说明硅碳棒具有更好的耐高温性能。

以上仅为常见的硅碳棒规格型号的一些基本要素，实际应用中可能还会考虑其他因素，如使用环境和加热要求等。

具体的规格型号需要根据实际需求和供应商提供的信息来选择。

硅碳棒低温烧结-概述说明以及解释1.引言1.1 概述硅碳棒是一种由硅和碳组成的材料，具有出色的导电性能和耐高温性能。

低温烧结技术是一种将材料在相对较低的温度下烧结成型的方法，可以有效提高材料的密实度和力学性能。

本文旨在探讨硅碳棒在低温烧结方面的应用及其优势。

在本文中，我们将首先介绍硅碳棒的概念和特点。

硅碳棒是一种由硅和碳组成的复合材料，具有高导电性、低电阻率和良好的耐高温性能。

它常用于电子器件和高温工艺的导电部件，如电极、热电偶等。

然后我们将详细介绍低温烧结技术的原理，这种技术通过控制烧结温度和烧结时间，使材料在较低温度下形成致密的结构，提高其机械性能和导电性能。

最后，我们将探讨硅碳棒低温烧结的方法和步骤，包括材料的选择和预处理、烧结条件的控制等。

硅碳棒低温烧结技术具有许多优势和应用前景。

首先，低温烧结可以降低能耗和生产成本，提高生产效率。

其次，低温烧结可以避免材料在高温下的相变和退火现象，保持材料的原始性能。

此外，硅碳棒低温烧结后的材料具有较高的密实度和较好的机械性能，可以满足高要求的工程应用。

因此，硅碳棒低温烧结技术在电子器件、新能源材料等领域具有广阔的应用前景。

未来的研究中，我们可以进一步探索硅碳棒低温烧结技术的优化方法和机制，以提高材料的性能。

同时，我们可以进一步探讨硅碳棒低温烧结材料在特殊环境下的性能变化和应用前景。

总之，硅碳棒低温烧结技术在材料科学领域具有重要的研究和应用价值，将为相关领域的发展和创新提供有力支持。

综上所述，本文系统地介绍了硅碳棒低温烧结技术的概念、原理、方法和步骤，并探讨了其优势、应用前景和未来研究的展望。

通过深入研究和应用硅碳棒低温烧结技术，将有助于推动材料科学的发展，提高材料性能和应用水平。

1.2 文章结构文章结构是指文章的整体布局和逻辑框架，它有助于读者更好地理解文章的主题和内容。

本文的结构主要包括引言、正文和结论三部分。

引言部分主要包括概述、文章结构和目的三个方面。

硅碳棒电阻硅碳棒电阻（Carbon-SiliconRodResistance）是一种用来控制电流和电压的电阻元件，它是采用硅（Silicon）和碳（Carbon）两种不同材料制成的一种电阻元件。

硅碳棒电阻的特点是可靠性高，其使用的工艺比较简单，可以满足多种电路应用需求。

硅碳棒电阻是一种可复用的电阻，由两种不同类型的材料组成，即碳和硅。

碳棒电阻是在一个硅棒上利用均匀的酸处理来制造出来的，其中，硅棒上面的碳层的厚度决定了其抗电阻值，其抗电阻的单位是欧姆（Ohm）。

碳极的处理过程是在被处理的硅棒上放置一层铁铝夹层，然后再用钛极慢慢处理，处理的原理是用电流来把碳极和硅极的表面上的碳层慢慢清除，以提高硅碳棒电阻的抗电阻值，最后清除完碳层后，碳极和硅极之间的空气绝缘层越来越小，也就是说，硅碳棒电阻的抗电阻值越来越大。

硅碳棒电阻具有良好的稳定性，耐高温（最高可达200℃），耐腐蚀，耐电磁干扰等优点，同时，碳极的制造过程中利用的物质也比较环保，它不仅可以在普通回路中使用，也可以用在高精度电路中。

由于它具有那么多的优点，所以一般的电子设备制造都会选用硅碳棒电阻作为电路中的一种电阻元件，来满足电路的需求。

但是，硅碳棒电阻的价格比一般电阻元件要贵，所以在选择这种元件时，要让本身的价格不成为影响其应用的主要因素。

硅碳棒电阻也有一些缺点，它很容易受到环境温度的影响，它的抗电阻值会随着环境温度的变化而发生变化。

另外，由于它的结构特殊，它的制造过程也比较复杂，因此成本也比较高。

硅碳棒电阻，除了它在电路中最常见的用途外，同时也可以用在一些小型电子产品中。

比如，它可以用来控制一台小型电风扇的转速，或者用来控制轻触开关的闭合时间，从而调整电路的功率。

另外，它还可以用在电压表，温度计等精密仪器中，因为它的性能可靠，使得这些仪器的测量精度得以提高。

总之，硅碳棒电阻具有优秀的功能，由于它具有高可靠性，耐高温，耐腐蚀等优点，所以它的应用范围比较广泛，包括电子设备制造，小型电子产品，电压表，仪器仪表等。

2.6x1.2x0.8m台车式电阻炉技术方案目录一、公司简介二、用途及工作条件三、设备主要技术参数四、设备结构简介五、关键件明细表六、售后服务及承诺七、报价一、公司简介二、用途及工作条件本型炉系周期作业式电阻炉，主要适用于中小型金属制品、结构件在自然气氛中进行去淬火、正火、退火、预热、保温及随炉冷却的专用设备。

本型炉并与电炉温度控制柜配合使用，可实现自动或手动控制电炉的工作温度和机械动作。

设备工作条件室内使用380V±10%；50HZ，三相交流电源。

环境温度：5～50℃，相对湿度＜80%。

设备所有周围没有导电尘埃、爆炸性气体及严重破坏金属及绝缘的腐蚀性气体。

没有振动和颠簸。

三、设备主要技术参数1、额定功率： 160Kw（智能可调）2、额定电压： 380V3、相数： 3相4、额定频率： 50HZ5、额定温度： 950℃6、控温区数： 2区7、炉膛有效尺寸： 2600×1200×800mm8、加热元件接法： Y9、炉温均匀性：±10℃10、炉体表面温升：≤40℃11、温控精度：≤±1℃12、空炉升温时间：≤3h13、加热方式：炉膛两侧硅碳棒加热14、控温方式：采用PID控温，可编程控制器自动控制热处理工艺过程，15、炉门升降机构：电动垂直升降，斜面滑道压紧16、保温方式：耐火砖复合结构17、台车行走方式方式：摆线针减速机驱动18、排气装置：炉顶上部安装二个排气孔，手动阀门四、设备结构简介本台车式电阻炉主要由炉壳、炉衬、炉门及升降机构、加热元件、台车台车牵引机构和智能电气控制系统组成；在整体设备设计中，充分考虑了炉门与台车及指令加热之间的安全连锁装置。

即当炉门未开启上升至设定位置时，台车无法进出；当台车未进入设定位置时，炉门升降指令无效。

安全连锁装置，环环相扣，指令紧密，保证了整体设备的安全可靠运行。

1、炉壳：1.1炉体框架采用优质国标型钢焊接，结构牢固可靠，且所有焊缝均匀平滑，无气孔、夹杂、未熔合等缺陷,整体强度好，不易变形，外表平整光洁。

以不同键合方式合成的Eu-AA-MMA共聚物的表征及荧光性质张秀菊;陈鸣才;冯嘉春;牛于华;李抢满;贾德民【期刊名称】《高分子材料科学与工程》【年(卷),期】2004(20)3【摘要】用两种不同的键合方式,即先聚合再络合(先合成丙烯酸-甲基丙烯酸甲酯共聚物,再将铕离子(Eu3+)引入此共聚物)和先络合再聚合(先合成丙烯酸铕,再合成丙烯酸铕-甲基丙烯酸甲酯共聚物)的方式将稀土元素Eu引入到高分子基体中。

采用红外光谱、X射线衍射和DSC等手段对其结构、物相和热性能进行表征,确定铕与高分子基质发生配位。

荧光光谱表明得到的配位聚合物是一种良好的光致发光材料,在紫外光下发出高亮度、单色性的特征红光。

【总页数】4页(P64-67)【关键词】丙烯酸;甲基丙烯酸甲酯;共聚物;络合物;稀土光致发光材料;键合方式;合成方法【作者】张秀菊;陈鸣才;冯嘉春;牛于华;李抢满;贾德民【作者单位】华南理工大学;中科院广州化学研究所;中国科学技术大学【正文语种】中文【中图分类】TQ325.7;TN104.3【相关文献】1.钴（Ⅲ）多吡啶类混配配合物的合成、表征及其与DNA键合性质的研究 [J], 谭年元;陈立新;颜炜伟;黄赛金2.一个新型钌(Ⅱ)配合物的合成、表征与DNA的键合及溶剂变色性质 [J], 吴宝燕;高丽华;王科志3.钌配合物[Ru(phen)2(7-R-dppz)]2+( R=-CH3,-F,-CF3)的合成、表征及DNA 键合性质 [J], 刘平;刘学文;陈远道;卢基林;李琳4.两种有机磺酸配合物的合成、表征及与DNA键合性质 [J], 李明田;黄俊;周璇;王成刚5.1,1'----双取代二茂铁为配体的配合物的研究Ⅳ.含有dppf配体的π-键合混合配体钯(O)双核配合物的合成、表征及电化学性质 [J], 席振峰;杨端娜;金斗满因版权原因，仅展示原文概要，查看原文内容请购买。

硅碳棒电热元件性能。

1.物理性能元件质地硬而脆，耐急冷急热，高温下不宜变形，其他物理性能如下表：密度（克/厘米3）莫氏硬度比热（千卡/公斤.度）导热系数（大卡/米.小时.度）线膨胀系数（m/℃）3.2 9.5 0.17 20 5/10000002.化学性能硅碳帮有良好的化学稳定性，抗酸能力强。

在高温条件下碱性物质对其有侵蚀作用。

元件在1000℃以上长期使用能与氧气和水蒸气发生如下作用：①SiC+2O2 ->SiO2 +CO2②SiC+4H2O=SiO2 +4H2 +CO2致使元件中SiO2含量逐渐增多，电阻随之缓慢增加，为之老化。

如水蒸气过多，会促使SiC 氧化，由②式反应产生的H2与空气中的O2结合成H2O再与SiC反应产生恶性循环，降低元件寿命。

H2能使元件机械强度降低。

N2 在1200℃以下能防止SiC氧化，1350℃以上与SiC发生反应，使SiC分解，Cl2 能使SiC完全分解。

3.电气性能硅碳棒的电阻——温度特性，元件受热部的电阻率在1400℃时为1000 oΩmm²/M,它随着元件的温度的变化而变化，变化规律一般循下图所示，电阻——温度特性曲线：由图可见元件在850±50℃以下电阻由大变小，850±50℃以上电阻由小变大，也就是说元件电阻温度系数有负值阶段也有正值阶段。

元件一端所标电阻值是根据部标规定，在1050±50℃时测定的。

不能用万用表或电桥冷测，因为那样没有参数价值。

元件的表面负荷密度与炉的温度有密切关系，可以根据需要任意调整，需要炉温高时加大负荷密度反之降低负荷密度即所谓调功率。

但负荷密度过高会降低元件寿命，最大负荷密度不要超过15W/cm2, Φ8mm-18mm.12W/cm2;Φ25mm-40mm.为10W/cm2。

三. 硅碳棒使用须知1. 硅碳棒表面负荷密度的计算：硅碳棒表面负荷密度是指棒的发热部单位表面积在使用中承担的电功率，即表面负荷率= 额定功率/ 发热部表面积（w/cm²）。

红外光源硅碳棒红外光源硅碳棒是一种具有特殊功能的电热材料，其主要特点是在高温下能够发射出红外线辐射能，因而被广泛应用于红外光源、光谱仪等电热设备中。

相比于常规的红外灯泡和加热元件，红外光源硅碳棒具有更高的能量传输效率、更强的光照亮度、更高的辐射功率、更长的使用寿命等优点。

1.硅碳棒的结构及性质硅碳棒由硅和碳两种原材料经高温还原反应制得，其主要成分为六方晶系结构的硅碳化合物，硅和碳的比例以及掺杂元素的不同会影响到硅碳棒的发射光谱和发射功率等性能。

硅碳棒的外形一般为直径为3mm-15mm的棒状，也有些产品采用了扁平形状，以适应不同的设备要求。

硅碳棒的主要性质包括抗氧化性好、化学性质稳定、耐磨性和高耐久性等。

在高温环境下，硅碳棒可以持续运作长达数千小时，不会因长期高温作业而出现严重的热失效现象。

此外，硅碳棒还具有高效的转化能力，可以将电能转化为高温的辐射能，从而提高了设备的整体能效。

2. 硅碳棒的应用领域硅碳棒的广泛应用领域主要包括光源、光谱仪、分光计、光学检测等领域，是现代光学、光电技术中不可或缺的关键零部件之一。

以下是具体的应用领域介绍：（1）红外光源：硅碳棒是目前最常用的红外光源材料，广泛应用于红外热像仪、夜视仪、工业热成像、无损检测、化学光谱等领域。

由于硅碳棒的红外辐射效率高，光照亮度强，因此可以提高设备的检测精度和可靠性，减少误差和漏检现象。

（2）光谱仪和分光计：硅碳棒是一种理想的光源，可以为分光计和光谱仪提供稳定、高质量的光源。

硅碳棒发射出的光谱范围广泛、稳定，可以有效避免因光谱失真造成的测试误差，提高测试精度。

（3）光学检测：硅碳棒还可以作为光学检测和测量领域中的一个生产组件，用于测量物体表面的温度、光谱和化学成分等特性参数。

通过硅碳棒的辐射光谱，可以对被测物体的质量、形态、成分等特性进行快速、准确的诊断和分析。

3. 硅碳棒的优点相对于常规的红外灯泡和加热元件，硅碳棒具有以下几个优点：（1）高效能的能量传递：硅碳棒可以将电能转化为红外光辐射消耗的能量更少，与常规的红外灯泡相比，其篇射功率更大，能耗更低。

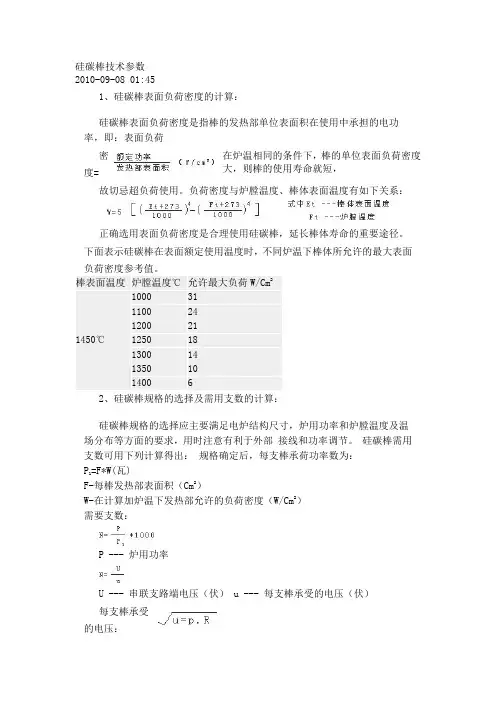

硅碳棒技术参数2010-09-08 01:451、硅碳棒表面负荷密度的计算：硅碳棒表面负荷密度是指棒的发热部单位表面积在使用中承担的电功率，即：表面负荷密度= 在炉温相同的条件下，棒的单位表面负荷密度大，则棒的使用寿命就短，故切忌超负荷使用。

负荷密度与炉膛温度、棒体表面温度有如下关系：正确选用表面负荷密度是合理使用硅碳棒，延长棒体寿命的重要途径。

下面表示硅碳棒在表面额定使用温度时，不同炉温下棒体所允许的最大表面负荷密度参考值。

棒表面温度炉膛温度℃允许最大负荷W/Cm21450℃1000 31 1100 24 1200 21 1250 18 1300 14 1350 10 1400 62、硅碳棒规格的选择及需用支数的计算：硅碳棒规格的选择应主要满足电炉结构尺寸，炉用功率和炉膛温度及温场分布等方面的要求，用时注意有利于外部接线和功率调节。

硅碳棒需用支数可用下列计算得出：规格确定后，每支棒承荷功率数为：P1=F*W(瓦)F-每棒发热部表面积（Cm2）W-在计算加炉温下发热部允许的负荷密度（W/Cm2）需要支数：P --- 炉用功率U --- 串联支路端电压（伏） u --- 每支棒承受的电压（伏）每支棒承受的电压：R-单支棒的标称电阻值。

3、供电设备的选择及硅碳棒的联结方式：供电设备最好选用调压范围较大可平稳连续调压的设备，如磁性调压器，可控硅交直流调压器等。

如选用有级调压变压器，也应选用电压级差小，调压挡数多的变压器。

硅碳棒元件的联结方式可串可并，以并联使用为优。

串联使用时，支路串联支数不宜多于3支。

4、硅碳棒附件可根据用户需要的电气参数及规格尺寸提供产品5、硅碳棒使用维护注意事项1、硅碳棒安装使用前先检查冷端部标记的电阻（Ω）值，如字迹不清，须重新测试，测试方法是将硅碳棒通电加热升温至1050℃的高温时测得的电压，电流，以欧姆定律求的电阻，测试原理入下图。

2、硅碳棒使用时每组棒应进行高温阻值配阻，配阻的电值允许差为：≥φ12mm棒配阻，电阻值允差为≤0.2Ω ，≤φ8mm棒配阻，电阻值允差为≤0.5Ω 。

u型硅碳棒规格
U型硅碳棒是一种电热元件，经常被用于加热各种工业设备。

以下是
一些关于U型硅碳棒规格的信息。

形状：U型硅碳棒是一种u型电阻加热器，它的形状看起来像一个“U”，因此得名。

直径：U型硅碳棒的直径有很多不同的规格，可以从2毫米到30毫米不等。

不同直径的硅碳棒适用于不同功率的设备。

长度：长度也是U型硅碳棒的一个重要规格。

长度从100毫米到2000毫米不等，长度与直径的比率影响着U型硅碳棒的加热效果。

温度：U型硅碳棒最大的加热温度是1400℃，这意味着它可以用于在高温环境下加热各种物品。

电阻：U型硅碳棒的电阻通常在1欧姆到100欧姆之间。

具体的电阻
值决定于硅碳棒的长度、直径和形状。

特点：除了上述规格之外，U型硅碳棒还有其他几个特点，例如它的
耐腐蚀性很强，不易受高温环境的侵蚀。

此外，它还具有较好的导电、
导热性能，能够快速响应温度变化，为各种加热设备提供稳定、高效的加热效果。

总之，U型硅碳棒的规格因应用而异，根据设备特定的要求，选择适当的规格能够提高加热效率和设备寿命。

硅碳棒规格硅碳棒是一种重要的工程材料，它与碳纤维和石墨烯一起，属于高科技功能材料的范畴。

它以碳纤维棒为主，在碳纤维棒的表面涂覆大量的微小的硅颗粒，并将硅颗粒与碳纤维使用物理有机联结方式结合，形成高分子聚合物，最终形成硅碳棒。

相比于单纯的碳纤维棒，硅碳棒具有更高的韧性和硬度，能够更好地抵御磨损和腐蚀，且具有良好的耐用性和抗张性能，在高温条件下也不会产生变形，能够更好地抗拉和疲劳，硅碳棒可广泛用于航空航天，电器，电力，石油化工，仪器仪表，汽车等领域的应用。

硅碳棒的规格有多种，选择哪一种规格主要根据不同应用领域的特定需求而定，但硅碳棒的主要规格参数有内径芯径、直径、长度和硅碳含量等。

内径芯径：内径芯径一般可以根据客户需求制作2mm-12mm的硅碳棒，更大的尺寸也可以按客户特殊要求制作。

直径：硅碳棒的直径一般为2-10mm，具体大小根据客户特殊要求而定。

长度：硅碳棒的长度一般在1001000mm之间，也可根据客户的要求制作更长的硅碳棒。

硅碳含量：硅碳棒的硅碳含量一般为30%-90%，具体硅碳含量可根据不同应用领域量身定制。

硅碳棒具有良好的抗热、抗拉强度，抗腐蚀和耐磨性能，能够有效地抵御高温、高压等恶劣工况，这是它在工程领域的重要原因。

此外，它的制造价格相对较低，产品质量可靠，维护成本较低，能够满足客户的多种需求。

硅碳棒由于具有特殊的性能，在航空航天工程，高科技电子，石油化工，环保工程，电力，仪器仪表领域，汽车等行业得到了广泛应用，时它也是一种新型和优质的工程材料。

综上所述，硅碳棒是重要的工程材料，具有良好的抗热性、抗拉强度、抗腐蚀性以及耐磨性的特点，能够满足工程领域的多种应用需求，它的主要规格参数有内径芯径、直径、长度和硅碳含量等。
