电路中的多谐振荡器在电子学领域中，振荡器（Oscillator）是一种能够产生连续振荡信号的电路装置。

它是许多电子设备的核心组成部分，例如无线电收发器、时钟电路和音频发生器等。

在振荡器中，多谐振荡器（Multivibrator）是一种特殊类型的振荡器，它能够产生多个频率不同的输出信号。

多谐振荡器由至少两个元件组成，其中最常见的是双稳态（Bistable）振荡器。

双稳态振荡器由两个互补输出的非线性元件组成，例如晶体管、集成电路或其他电子组件。

这两个互补输出在一个固定的时间间隔内交替地切换，从而产生不同频率的振荡信号。

多谐振荡器有许多不同的类型和应用。

其中最常见的类型是双稳态振荡器的两种形式：正弦振荡器（Sine Wave Oscillator）和方波振荡器（Square Wave Oscillator）。

正弦振荡器是一种产生正弦波输出的多谐振荡器。

它常用于无线电收发器中的本地振荡器，以及音频发生器中产生音频信号。

常见的正弦振荡器包括皮尔逊振荡器（Pearson Oscillator）和科尔普接口（Colpitts Oscillator）。

方波振荡器是一种产生方波输出的多谐振荡器。

方波是一种矩形波形信号，其周期相对较短，而高电平和低电平的持续时间相等。

方波振荡器广泛应用于数字电路、时钟电路和计算机系统中。

最常见的方波振荡器包括皮尔逊振荡器和斯宾格勒（Schmitt）触发器。

无论是正弦振荡器还是方波振荡器，其核心原理都是通过正反馈（Positive Feedback）来实现自激振荡。

正反馈使得一部分输出信号经过放大后再次输入到电路中，从而维持振荡信号的频率和振幅。

同时，振荡器中的谐振电路（Resonant Circuit）也对振荡信号的频率起到重要作用。

谐振电路通常由电感和电容器组成，通过调节电感和电容器的数值可以改变振荡器的频率。

一些多谐振荡器还采用了复杂的电路拓扑结构，如双滤波器振荡器（Twin-T Oscillator）和莫斯特（Moog）滤波器等。

自激多谐振荡器实验电路
自激多谐振荡器实验电路
自激多谐振荡器
自激多谐振荡器，一种阻容耦合式的矩形波发生器，简称多谐振荡器。

它因振荡波形中含有丰富的谐波而得名。

在习惯上，人们只将阻容耦合式的矩形波发生器称为多谐振荡器，而把采用变压器耦合的强反馈振荡器称为间歇振荡器。

多谐振荡器无须外界触发即能直接产生矩形波，电路也较简单，所以在脉冲和数字系统中得到广泛的应用。

这种振荡电路之所以能产生矩形波，主要是因为：①电路中有很强的正反馈，各极电压能快速变化并使晶体管进入较深的截止或饱和状态；②电路中一般没有选择性很强的谐波滤除电路（或至少在输出端上没有），输出信号中谐波成分十分丰富。

自激多谐振荡器实验电路
与非门作为一个开关倒相器件，可用以构成各种脉冲波形的产生电路。

电路的基本工作原理是利用电容器的充放电，当输入电压达到与非门的阈值电压VT时，门的输出状态即发生变化。

因此，电路输出的脉冲波形参数直接取决于电路中阻容元件的数值。

此电路为由两只三极管组成的多谐振荡器，通常叫做三极管无稳态多谐振荡器。

它不需要外加激励信号就便能连续地、周期性地自行产生矩形脉冲.该脉冲是由基波和多次谐波构成。

若要明白此电路的工作原理必须要有一定的模拟电子技术知识（涉及到三极管的），给你补充如上。

若U CE ＜U BE ，饱和状态若U BE ≤U on ，截止状态；若U BE ＞U on ，若U CE ＞U BE ，放大状态NPN 型ECB三极管有三个工作状态：放大、截止与饱和。

此电路中两个三极管主要工作在截止与饱和状态，并且进行不断的交替变换，形成矩形脉冲输出，从而驱动两个发光二极管交替闪烁。

大致工作原理可做如下理解分析：上电最初，两个管子的基极均处于正向偏置状态，通过33K电阻承受正向电压；两电解电容被充电。

注意：两电解电容在电路连接上是将两个三极管的集电极与对方的基极耦合连接到一起。

随着过程的进行，由于两个三极管本身特性参数的差异，会出现一个优先饱和导通的情况。

假设左侧三极管优先导通，三极管压降会迅速降低至很低，三极管的C-E之间相当于短路，左侧电容导通后其UCE开始通过它放电，这样左侧管子的集电极电压就很低，而这一电压低的特性会通过与之连接的耦合电解电容影响到右侧管子的基极电位，随之变低，从而导致右侧三极管很好的截止，其C-E之间相当于断开，其集电极电位迅速升高。

而由于电容的电压不能突变，这将导致左侧三极管的基极电位不能同步升高，而承受一个负压，这样就导致此三极管由饱和导通变为截止，C-E间相当于断开，而其集电极电压会随着左侧电容的再次充电，电压而逐渐升高，并带动着右侧三极管的基极电位升高，逐步转为饱和导通状态，其C-E间相当于短路，其集电极电压下降，对应侧电解电容放电，而这一电压低的特性会通过与之连接的耦合电解电容影响到左侧管子的基极电位，随之变低，从而导致左侧三极管更好的截止，。

这样为此振荡电路的一个振荡周期。

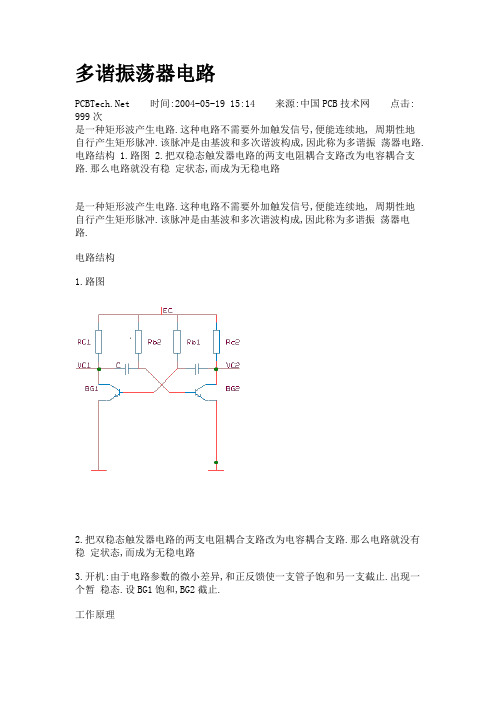

多谐振荡器电路
时间:2004-05-19 15:14 来源:中国PCB技术网点击: 999
次
是一种矩形波产生电路.这种电路不需要外加触发信号,便能连续地, 周期性地
自行产生矩形脉冲.该脉冲是由基波和多次谐波构成,因此称为多谐振荡器电路. 电路结构 1.路图 2.把双稳态触发器电路的两支电阻耦合支路改为电容耦合支路.那么电路就没有稳定状态,而成为无稳电路
是一种矩形波产生电路.这种电路不需要外加触发信号,便能连续地, 周期性地
自行产生矩形脉冲.该脉冲是由基波和多次谐波构成,因此称为多谐振荡器电路.
电路结构
1.路图
2.把双稳态触发器电路的两支电阻耦合支路改为电容耦合支路.那么电路就没有稳定状态,而成为无稳电路
3.开机:由于电路参数的微小差异,和正反馈使一支管子饱和另一支截止.出现一个暂稳态.设BG1饱和,BG2截止.
工作原理
正反馈: BG1饱和瞬间,VC1由+EC突变到接近于零,迫使BG2的基极电位VB2瞬间下降到接近-EC,于是BG2可靠截止.
2.第一个暂稳态:
C1放电:
C2充电:
3.翻转:当VB2随着C1放电而升高到+0.5V时,BG2载始导通,通过正反馈使BG1截止,BG2饱和.
正反馈:
4.第二个暂稳态:
C2放电:
C1充电:
5.不断循环往复,便形成了自激振荡
6.振荡周期: T=T1+T2=0.7(RB2*C1+RB1*C2)=1.4RB*C
7.振荡频率: F=1/T=0.7/RB*C
8..波形的改善: 可以同单稳态电路,采用校正二极管电路。

多谐振荡器电路多谐振荡器电路是一种基本电路，它可以产生多个频率的正弦波信号。

这个电路在许多电子设备中都有应用，比如射频通信、音频设备和电子乐器等。

在本文中，我们将深入探讨多谐振荡器电路的原理和应用。

多谐振荡器电路的原理是通过负反馈将输出信号反馈到输入端，从而使电路自激振荡。

具体来说，这个电路由一个放大器、一个带通滤波器和一个反馈回路组成。

放大器将输入信号放大，然后经过带通滤波器滤掉非所需频率的信号，反馈回路将一部分输出信号反馈到输入端，从而产生自激振荡。

多谐振荡器电路可以产生多个频率的正弦波信号，这是因为带通滤波器的通带宽度不同。

通带宽度越大，就能通过更多的频率信号，因此产生的正弦波信号频率也就越多。

当电路中有多个带通滤波器时，每个滤波器的通带宽度不同，就能产生更多的频率信号。

多谐振荡器电路的应用非常广泛。

在射频通信中，多谐振荡器电路可以产生多个频率的信号，用于调制和解调信号。

在音频设备中，多谐振荡器电路可以产生不同的音调，用于制作音乐。

在电子乐器中，多谐振荡器电路可以产生多种音效，用于增加音乐的表现力和创造性。

多谐振荡器电路不仅能产生正弦波信号，也可以产生其他波形的信号。

通过改变反馈回路中的元件，可以改变电路的振荡特性，从而产生不同的波形信号。

比如，当反馈回路中采用正反馈时，电路会产生方波信号；当反馈回路中采用反相器时，电路会产生方波信号等。

多谐振荡器电路的设计需要考虑许多因素，比如功率、频率、稳定性和噪声等。

在实际应用中，需要根据具体的需求进行设计和优化。

同时，需要注意电路中的元件选型和布局，以确保电路的性能和可靠性。

多谐振荡器电路是一种基本电路，它可以产生多个频率的正弦波信号，广泛应用于射频通信、音频设备和电子乐器等领域。

对于电子爱好者来说，深入了解多谐振荡器电路的原理和应用，有助于提高电路设计和调试的能力。

多谐振荡器电路
多谐振荡器电路是一种能够产生多个频率输出的电路。

它由一个集成
电路、一个电容和多个电阻组成。

在这个电路中，集成电路被用作反
馈放大器，而电容和电阻则是为了调整输出频率而存在的。

多谐振荡器的工作原理是基于反馈原理的。

当信号从集成电路输入时，它会被放大并送回到输入端口，形成一个闭环反馈。

这种反馈会导致
输出信号产生振荡，并且其频率由电容和电阻的值决定。

在多谐振荡器中，有两个主要参数需要考虑：共模增益和带宽。

共模
增益是指当输入信号与地面相连时，输出信号的增益程度。

带宽则是
指输出信号能够覆盖的频率范围。

为了实现多个频率输出，可以使用两种不同类型的多谐振荡器：串联
型和并联型。

串联型多谐振荡器使用一个共同的集成电路来产生不同
频率的输出。

每个输出都通过不同的RC网络进行滤波以消除其他频率的干扰。

而并联型多谐振荡器则使用多个独立的集成电路来产生不同
频率的输出。

每个输出都通过独立的RC网络进行滤波，以消除其他频率的干扰。

无论是串联型还是并联型多谐振荡器，其设计和调整都需要一定的技
术知识和经验。

在实际应用中，多谐振荡器电路可以用于信号发生器、音响设备、无线电通信等领域。

总之，多谐振荡器电路是一种非常实用的电路，可以产生多个频率输出，并且可以应用于各种不同领域。

了解其工作原理和设计方法对于
电子工程师来说非常重要。

多谐振荡器电路原理
当开关K闭合时，BG1获得正向的偏置电压，使BG1集电极和发射极之间产生电流，从而使BG2同时获得正向的偏置电压导通，发光二极管发光。

在这个过程中，开始向电容充电，左负右正。

当电容电压充到使BG1截止时，二极管停止发光，在这个过程中，电容开始放电，放电时的回路是电容-发光二极管-电源-电阻-电容。

因此，放电时间和电容的大小，还有电阻的大小有关系。

当电容，放电完毕，BG1又开始导通，发光二极管又开始发光。

因此，看到的就是，当开关K合上时，二极管发光，然后熄灭，在发光，熄灭。

如此重复。

由于，波形是方形的，可以看作是很多正弦波的叠加，因此，叫多谐振荡器。

这个简单的电路，能够利用一下，把直流电转换成交流电。

门电路构成的多谐振荡器电路工作原理说明多谐振荡器电路是一种能够产生多种频率振荡信号的电路，通常由一个门电路和若干个RC网络组成。

门电路是整个多谐振荡器电路的关键部分，它的输入端与RC网络连接，输出端则反馈给RC网络。

多谐振荡器电路采用门电路作为基础振荡单元，主要包括反相器、非反相器和Schmitt触发器等。

它们的共同特点是具有高增益和非线性特性，能够产生正弦波、方波和尖峰波等各种复杂波形。

在多谐振荡器电路中，RC网络的作用是提供反馈路径和频率选择，通常由电容器和电阻器组成。

当振荡器开始工作时，输入信号经门电路放大后进入RC网络，一部分信号经反馈回到门电路输入端，形成正反馈，增强了输出信号的幅度。

以反相器为例，它由门电路和RC网络组成。

当门电路输入信号为低电平时，反相器输出高电平；当输入信号为高电平时，反相器输出低电平。

这种输出与输入信号相反的特性符合反相器的命名。

在多谐振荡器电路中，RC网络起到频率选择的作用。

通过改变RC网络的值，可以调整振荡器输出信号的频率。

电容器的值越大，输出频率越低；电阻器的值越大，输出频率越高。

因此，可以根据需要调整RC网络的值，以实现不同频率振荡信号的产生。

多谐振荡器电路的工作原理可以总结为以下几个步骤：1.初始条件：将门电路和RC网络连接起来，设置适当的电源供电。

2.输入信号：将所需的输入信号接入门电路的输入端。

3.放大与反馈：输入信号经过门电路放大后，进一步经过RC网络的反馈回到门电路输入端，形成正反馈，增强了输出信号的幅度。

4.频率选择：通过改变RC网络的值，调整振荡器的输出频率。

增大电容器的值可以降低输出频率，增大电阻器的值可以提高输出频率。

5.输出信号：振荡器根据门电路的特性产生多种振荡信号，如正弦波、方波和尖峰波等。

通过以上步骤，多谐振荡器电路能够产生多种频率的振荡信号，并可以通过调整RC网络中元件的值来实现频率调节。

这种振荡器电路可以应用于许多领域，如通信、音频和振动传感器等。

项目三多谐振荡器
一、原理
电路采用两极阻容耦合放大电路，将后级的输出端（如Q1的集电极）与前级的输入端（如Q2的基极）连接起来（如利用电容C1），这样就成了一个闭合环路，电路接通后，电路中因产生了正反馈而出现了周期性震荡，将两只发光二极管LED分别串接在两管的集电极电路中，即可显示出两只三极管导通和截止两个状态的交替转换。

从图中可以看出，两只管子的集电极分别通过C1，C2与对面两管的基极相耦合，这种相互控制的连接方式具有很强的正反馈性，这种连接方式决定了两只管子的变化趋势必定是相反的。

当电源接通后，因制作原因，两个三极管在加上电压之后的导通时间不同，若Q1首先导通，则R1的电流变大，电位下降，同理R2电位上升，这种变化通过C1，C2的耦合引起三极管基极电位的变化，即Q2基极电位下降，Q1基极电位上升，并进入饱和状态，此时Q2必定处于截止，饱和管在电路中相当于一个通着的开关，截止管相当于一个断着的开关，饱和与截止只是一种暂时的稳定状态，因为C1，C2会因电位变化不停的冲放电。

所以经过一段的充放电时间后，会使原来的饱和管Q1的基极电位逐渐降低而出现截止状态，而原来的截止管Q2的基极电位会逐渐升高而出现导通的趋势，一旦基极的电位大于三极管的开启电压（0.5V）时，两管之间就会发生迅速的正反馈过程，使Q2饱和而Q1截止，即两管的工作状态翻转了一次，从而完成了一个周期的震荡。

调节RP1可以调节两个三极管导通和饱和的时间。

二、要求
1、完成电路的排版，PCB设计
2、在提供的万能板上完成安装，元件安装：电阻为卧式，其余为立式。

3、断电情况下检查无误后，通电试验。

4、调节RP1观察LED1和LED2的变化。
