直放站培训

直放站培训资料一、直放站的定义与作用直放站是一种用于无线通信的设备，它主要起到增强信号覆盖的作用。

在一些信号较弱或者存在信号盲区的区域，直放站能够接收来自基站的信号，经过放大处理后，再发射出去，从而扩大了信号的覆盖范围，改善了通信质量。

比如说，在一些偏远的山区、地下室、大型建筑物内部等地方，由于距离基站较远或者受到建筑物遮挡等因素的影响，手机信号可能会非常微弱甚至没有信号。

这时，安装直放站就可以有效地解决这个问题，让用户能够正常地进行通信。

二、直放站的分类直放站根据其工作频段、传输方式和应用场景等不同，可以分为多种类型。

（一）按照工作频段划分1、 900MHz 直放站：主要用于 GSM 网络。

2、 1800MHz 直放站：适用于 DCS 网络。

3、 2100MHz 直放站：用于 3G 网络。

（二）按照传输方式划分1、无线直放站：通过接收和发射无线信号来实现信号放大。

2、光纤直放站：利用光纤作为传输介质，将基站信号传输到直放站进行放大。

3、移频直放站：将接收到的信号频率进行变换后再传输和放大。

（三）按照应用场景划分1、室内直放站：用于室内环境，如商场、写字楼、酒店等。

2、室外直放站：安装在室外，如山区、公路沿线等。

三、直放站的工作原理直放站的工作原理其实并不复杂。

它主要由施主天线、重发天线、低噪声放大器、功率放大器、滤波器等组成。

施主天线负责接收来自基站的信号，然后将其传输到低噪声放大器进行放大。

放大后的信号经过滤波器进行滤波处理，去除掉不需要的频率成分，只保留有用的信号。

接着，经过功率放大器进一步放大，最后通过重发天线发射出去，覆盖到信号较弱的区域。

在这个过程中，直放站需要对信号进行严格的控制和处理，以确保放大后的信号质量符合要求，不会对原有的网络造成干扰。

四、直放站的安装与调试（一）安装前的准备工作在安装直放站之前，需要进行现场勘查，了解信号覆盖的情况，确定直放站的安装位置和覆盖范围。

同时，还需要准备好所需的工具和材料，如天线、馈线、功分器、耦合器等。

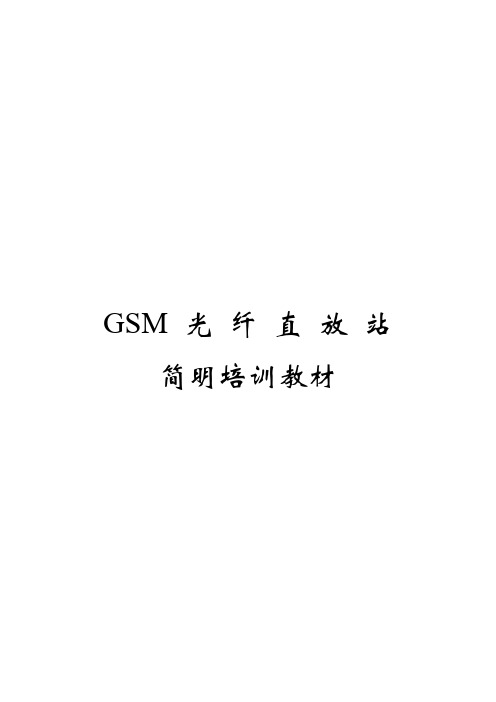

GSM 光纤直放站简明培训教材第一章系统概述1.1系统组成1.1.1系统框图1.1.2系统工作原理光纤直放站主要由光纤近端机、光纤、光纤远端机等几个部分组成。

近端机和远端机都包括射频单元(RF单元)和光单元。

无线信号从基站中耦合出来后，进入光近端机，通过电光转换，电信号转变为光信号，从光近端机输入至光纤，经过光纤传输到光远端机，光远端机把光信号转变为电信号，进入RF单元进行放大，信号经过放大后送入发射天线，覆盖目标区域。

上行链路的工作原理一样，手机发射的信号通过接收天线至远端机，再到近端机，回到基站。

1.2主机结构光纤近端机内部模块分析光纤远端机内部模块分析1.3系统优缺点1.3.1优点(1) 工作稳定，覆盖效果好；(2) 设计和施工更为灵活；(3) 可全向覆盖, 干扰少；(4) 不存在隔离度的问题，可提高增益而不会自激，有利于加大下行信号发射功率； （5）可采用1AnB串联组网方式节约近端单元的投资；（6）采用波分复用的方式，近端设备和远端设备之间的双向信号传输共用同一根光纤或叠加话路，减少占用光纤资源。

1.3.2缺点相对于无线直放站而言，光纤直放站主要有投资大、需要架设杆路、占用传输资源、工期长且控制不好容易导致同频干扰等缺点。

第二章勘测设计在设计一个光纤直放站的覆盖区域时，需要掌握一个基本原则和三个相互制约的要素。

原则：设法使上行和下行信道的系统余量相等，从而保证上、下行信道的通信距离、话音质量和通信可靠性大体相同。

要素：①覆盖半径，②话音质量，②通信可靠性勘测内容：施主基站名称、经纬度施主基站的CID、BCCH和TCH施主扇区的输出功率及其天馈情况施主基站在覆盖区的信号强度、是否能直视勘测站点名称、经纬度勘测站点距施主基站的直线距离或光缆传输距离勘测站点基本环境、覆盖区域范围勘测站点电源、接地描述勘察站点是否在雷区建议安装方式、估算馈线长度建议选用天线类型2.1建站基本要求1）光纤直放站A、B端之间要具备光路且光路长度要小于20公里用户提供两根空光纤时，一根传输下行信号，另一根传输上行信号，上下行光载波波长可任选（1.31μm,1.55μm）；用户只提供一根空光纤时，上下行信号光载波使用波分复用的发式(比如上行用1.31μm，下行只能用1.55μm)，A、B端各需一个波分复用器。

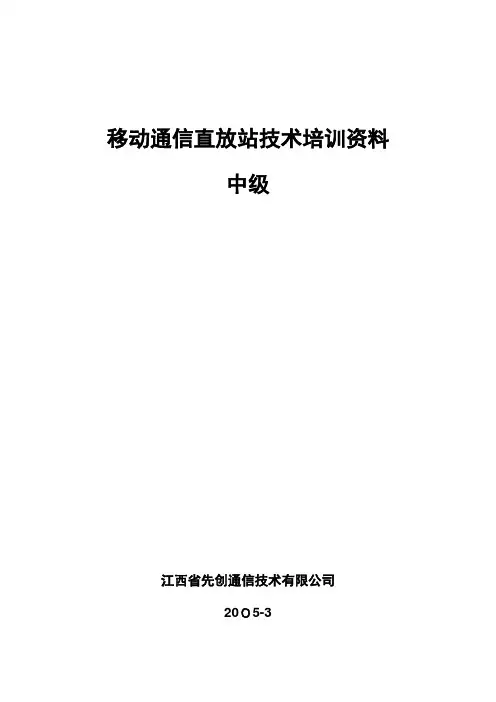

移动通信直放站技术培训资料中级江西省先创通信技术有限公司20０5-3一、移动通信网络基础知识移动通信:指利用无线信道进行移动体之间或移动体与固定体之间的相互通信。

通信网的三个基本要素是:终端、传输系统和交换系统。

模拟通信网(频分制）：终端、传输和交换系统都是以模拟方式实现的通信网。

数字通信网（时分制)：终端、传输和交换系统都是以数字方式实现的通信网。

ＴＤＭＡ:时分多址数字移动通信。

利用时间分割的方法实现多址通信。

ＣDＭA:码分多址数字移动通信。

利用不同编码的方法实现多址通信。

信道:传输信号的通道。

基站（BS）：又称无线基地站/基地站。

是一套为无线小区（通常是一个全向或三个扇形小区)服务的设备。

基站在呼叫处理过程中处于主导地位，呼叫处理过程包括三个主要内容:1、在控制信道中对移动台的控制,提供系统参数常用信息；2、对移动台入网提供支持;3、在话音信道中对移动台加以控制。

蜂窝：用正六边形无线小区(又称蜂窝小区）邻接构成的整个通信面状服务区的形状很象蜂窝，故形象地称为蜂窝状网（Cｅｌlｕlar Sｙsｔem）,也称为蜂窝移动通信网。

盲区:①无基站下行信号或下行信号微弱,小于－95dBm的区域.②下行信号电平良好,上行信号微弱的地方.③下行信号电平良好,但接收的下行信号中有多个基站信号,信号强度相差不大时,也可认定为盲区.施主天线：对着基站方向，接收基站下行信号的天线,也叫前向天线重发天线：对着移动台方向发射基站下行信号，对欲覆盖区进行信号覆盖的天线,也叫反向天线。

二、体制介绍●GSM(Glｏbal System Mobiｌe）技术:为1992年欧洲标准化委员会统一推出的标准,它采用数字通信技术，统一的网络标准，使通信质量得以保证,并可以开发出更多的新业务供用户使用。

ＧSＭ移动通信网的传输速度为9．6Ｋ/s。

目前,全球的GSＭ移动用户已经超过5亿,覆盖了１/12的人口，GSM技术在世界数字移动电话领域所占的比例已经超过70%。

案例1：故障现象无线直放站覆盖区通话断续、掉话根据上图1、图2可以看出该无线直放站收发天线距离太近导致收发天线隔离度不够，如果直放站下行功率满功率发射的情况下，那么下行信号会串入上行致使设备产生自激、抬高上行噪声导致通话断续而掉话。

解决方法是降低直放站功率。

案例2：故障现象无线直放站覆盖区通话断续、掉话根据上图可以看出该无线直放站施主天线与重发天线距离太近导致收发天线隔离度不够，如果直放站下行功率满功率发射的情况下，那么下行信号会串入上行致使设备产生自激、抬高上行噪声导致通话断续而掉话。

解决方法是降低直放站功率。

案例3：故障现象光纤直放站大于-80dBm通话正常,小于-80dBm通话断续有时掉话根据上图1、图2可以看出该光纤直放站收发天线距离太近导致收发天线隔离度不够，如果直放站下行功率满功率发射时下行信号会串入上行致使设备噪声抬高十几个dB，信噪比下降。

解决方法是降低直放站功率案例4：光纤直放站覆盖区信号强但通话断续、掉话根据上图可以看出该光纤直放站覆盖区与基站覆盖区有很多重叠区导致同频干扰、由于光纤直放站的时延较大，两个信号之间存在时延差，施主基站信号时延小，直放站信号时延大，因此在该重叠覆盖区即施主基站信号与直放站信号相当区域，会出现象手机上信号显示很强，但打不了电话或是打出电话但听不到对方声音；在重叠覆盖区靠直放站方向即施主基站弱信号区域，当手机在该区发起呼叫时信号取时延短的路径，即施主基站信号路径；由于施主基站信号在该区域信号很弱，因此手机场强指示下跌即出现掉格现象，通话效果变差；当然以上现象最终都将导致掉话，使得基站掉话率增加，解决方法是跟换信源基站。

案例5：移频直放站覆盖区信号强但通话断续、掉话根据上图可以看出该移频直放站覆盖区与基站覆盖区有很多重叠区导致同频干扰、由于移频直放站的时延较大，两个信号之间存在时延差，施主基站信号时延小，直放站信号时延大，因此在该重叠覆盖区即施主基站信号与直放站信号相当区域，会出现象手机上信号显示很强，但打不了电话或是打出电话但听不到对方声音；在重叠覆盖区靠直放站方向即施主基站弱信号区域，当手机在该区发起呼叫时信号取时延短的路径，即施主基站信号路径；由于施主基站信号在该区域信号很弱，因此手机场强指示下跌即出现掉格现象，通话效果变差；当然以上现象最终都将导致掉话，使得基站掉话率增加，解决方法是跟换信源基站。

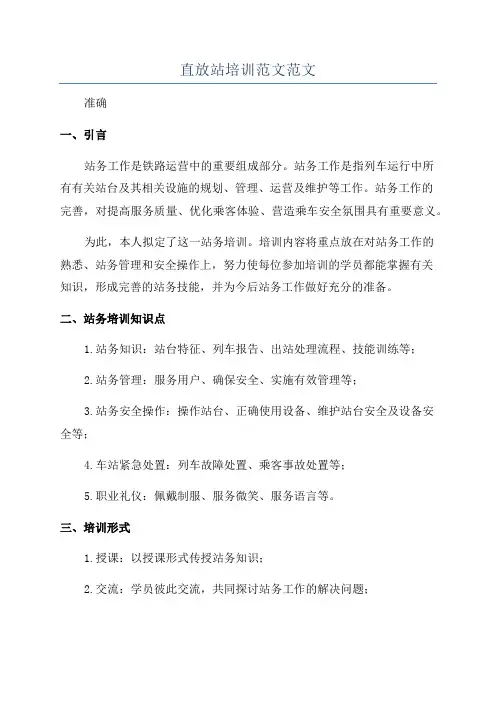

直放站培训范文范文
准确
一、引言
站务工作是铁路运营中的重要组成部分。

站务工作是指列车运行中所
有有关站台及其相关设施的规划、管理、运营及维护等工作。

站务工作的
完善，对提高服务质量、优化乘客体验、营造乘车安全氛围具有重要意义。

为此，本人拟定了这一站务培训。

培训内容将重点放在对站务工作的
熟悉、站务管理和安全操作上，努力使每位参加培训的学员都能掌握有关
知识，形成完善的站务技能，并为今后站务工作做好充分的准备。

二、站务培训知识点
1.站务知识：站台特征、列车报告、出站处理流程、技能训练等；
2.站务管理：服务用户、确保安全、实施有效管理等；
3.站务安全操作：操作站台、正确使用设备、维护站台安全及设备安
全等；
4.车站紧急处置：列车故障处置、乘客事故处置等；
5.职业礼仪：佩戴制服、服务微笑、服务语言等。

三、培训形式
1.授课：以授课形式传授站务知识；
2.交流：学员彼此交流，共同探讨站务工作的解决问题；
3.模拟：在模拟车站环境中，练习列车报告、出站处理及紧急处置等技能；
4.考核：综合考核学员有关站务技能及工作技巧。

四、培训课程
1.站务知识：
（1）站台简介：站台。

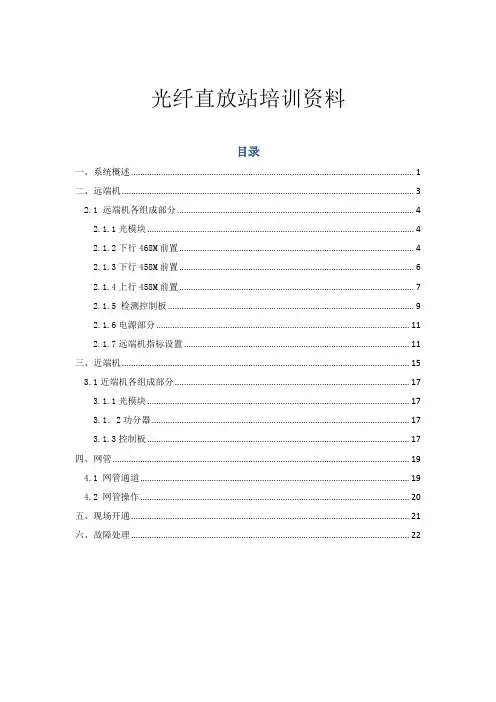

光纤直放站培训资料目录一、系统概述 (1)二、远端机 (3)2.1 远端机各组成部分 (4)2.1.1光模块 (4)2.1.2下行468M前置 (4)2.1.3下行458M前置 (6)2.1.4上行458M前置 (7)2.1.5 检测控制板 (9)2.1.6电源部分 (11)2.1.7远端机指标设置 (11)三、近端机 (15)3.1近端机各组成部分 (17)3.1.1光模块 (17)3.1．2功分器 (17)3.1.3控制板 (17)四、网管 (19)4.1 网管通道 (19)4.2 网管操作 (20)五、现场开通 (21)六、故障处理 (22)端机转换后传回车站电台。

实现车站与隧道内的机车之间的异频半双工通讯。

技术指标频率范围：下行： 467—469MHZ457—459MHZ上行： 457—459MHZ中心频率：下行： 468MHZ458MHZ上行： 458MHZ门限开启电平: 下行：－30± 1dBmW上行：－85± 1dBmW标称输入电平: 下行：-23±1 dBmW上行：－75± 1dBmW标称输出: 下行：+37±1 dBmW上行：－5± 1dBmW标称增益: 60± 1 dB60± 1 dBAGC起控电平: 下行：-23± 1dBmW上行：-70± 1dBmWAGC控制范围: 不小于30 dB三阶互调衰减: 不小于30 dB频率响应: 带内波动不大于 3 dB带外抑制: 中心频率 3 MHz外抑制不小于 40 dB 接收光波长: 1550nm最小接收光功率:-15dBm发射光波长: 1310nm发射光功率:3± 1dBmW二、远端机整机方框图远端机组成:光模块，下行468M前置放大器，下行458M前置放大器，上行458M前置放大器，功放，检测控制板，开关，双工器，检测电台，耦合器等组成。
