电缆支架防火封堵施工方案

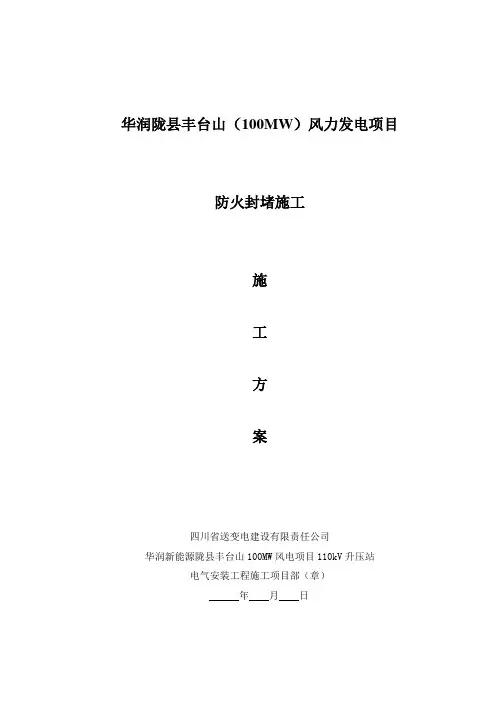

华润陇县丰台山（100MW）风力发电项目防火封堵施工施工方案四川省送变电建设有限责任公司华润新能源陇县丰台山100MW风电项目110kV升压站电气安装工程施工项目部（章）年月日批准：年月日审核：年月日编写：年月日目录一、概述 (4)二、编制依据 (4)三、作业流程 (4)四、风险识别与与预控 (4)五、作业准备 (5)1．技术准备 (5)2.材料准备 (5)3.人员准备 (5)4.工器具准备 (5)六、作业指导 (6)1．开关柜、控制屏、配电盘底部电缆孔洞封堵 (6)2.电缆沟防火墙制作 (6)3.电缆管封堵 (7)4.注意事项 (7)七、质量控制措施 (7)1.材料控制 (8)2.工艺质量控制 (8)3.质量管理及检验 (8)一、概述为了完善升压站防火阻燃措施，避免减少因电缆等着火引起的恶性事故，以保证升压站的正常生产。

特编此施工方案已指导防火封堵施工过程。

二、编制依据三、作业流程四、风险识别与与预控五、作业准备1．技术准备（1）熟悉图纸，明确施工位置及制作要求；（2）作业前技术人员分配作业内容，并进行相关安全技术交底；（3）明确各人员各自职责。

2.材料准备（1）计算需要用到的材料量，提前运抵现场；（2）检查各材料是否完好。

3.人员准备4.工器具准备9 电源线220V，10m 圈 210 爬梯3m 把 111 磁力线坠个 2六、作业指导1．开关柜、控制屏、配电盘底部电缆孔洞封堵（1）先根据封堵孔洞大小估算出防火涂层板的使用量，依据电缆数量开适当大小的孔，在孔洞底部铺设厚度为10mm的防火板，在孔隙口及电缆周围采用柔性阻燃材料进行密实封堵，周围的柔性阻燃材料厚度不得小于20mm。

（2）封堵外观用铝条做成几何形状，再均匀填入柔性阻燃材料，表面压平整齐美观。

如下图：6.1.1盘柜封堵2.电缆沟防火墙制作（1）电缆沟沟内防火墙制作根据图纸在电缆沟相关部位设置防火墙，防火墙用阻火模块、柔性阻燃材料与防火涂料结合构成。

一、工程概况本项目位于某城市某区域，工程主要包括电缆隧道、电缆桥架、电缆井等电缆防火设施的建设。

为确保电缆安全运行，降低火灾风险，特制定本电缆防火工程施工方案。

二、施工方案1. 施工准备（1）组织机构成立电缆防火工程专项施工小组，负责工程的组织实施、技术指导、质量监督等工作。

（2）人员培训对施工人员进行电缆防火工程施工技术培训，确保施工人员掌握相关知识和技能。

（3）材料设备根据工程需求，提前采购电缆防火材料、施工设备等，确保施工顺利进行。

2. 施工工艺（1）电缆隧道防火施工1）隧道内壁采用防火涂料进行防火处理，涂层厚度不小于1.5mm。

2）隧道内电缆桥架、支架等采用防火材料制作，确保防火性能。

3）隧道入口设置防火门，防火门应符合国家标准。

（2）电缆桥架防火施工1）桥架本体采用防火材料制作，防火性能符合国家标准。

2）桥架之间采用防火隔离板进行隔离，隔离板厚度不小于50mm。

3）桥架与墙体、楼板等部位采用防火封堵材料进行封堵，封堵材料应符合国家标准。

（3）电缆井防火施工1）井壁采用防火涂料进行防火处理，涂层厚度不小于1.5mm。

2）井内电缆桥架、支架等采用防火材料制作，确保防火性能。

3）井口设置防火门，防火门应符合国家标准。

3. 施工质量控制（1）严格按照设计要求和技术规范进行施工，确保工程质量。

（2）对施工人员进行质量检查，发现问题及时整改。

（3）对施工材料进行检验，确保材料质量符合国家标准。

4. 施工安全（1）施工现场设置安全警示标志，提醒施工人员注意安全。

（2）加强施工现场安全管理，防止安全事故发生。

（3）施工人员必须佩戴安全帽、安全带等防护用品。

三、施工进度安排根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。

四、施工验收施工完成后，组织相关单位进行验收，确保工程质量符合设计要求。

五、总结本电缆防火工程施工方案旨在确保电缆安全运行，降低火灾风险。

通过科学合理的施工组织、严格的施工工艺和质量控制，确保工程顺利进行。

电缆支架防火封堵施工方案要点
在电缆支架的施工过程中，防火封堵是一个至关重要的环节，它不仅能够提高
电缆支架的安全性能，还能有效防止火灾发生。

根据现场实际情况，制定合理的防火封堵施工方案至关重要。

系统检测
在进行防火封堵施工之前，首先需要对电缆支架所在的区域进行系统检测。

检
测主要包括以下几个方面：
1.确认电缆支架是否符合相关标准要求；
2.检查支架周围是否存在火灾隐患；
3.是否有易燃材料附着在支架上。

材料准备
在进行防火封堵施工时，需要准备充分的材料，包括防火封堵材料、施工工具等。

常用的防火封堵材料有阻燃胶、隔热材料等，不同材料的选择应根据现场具体情况而定。

工艺流程
防火封堵施工的工艺流程应当合理、严谨。

一般情况下，工艺流程包括以下步骤：
1.清理支架表面，确保支架表面干净整洁；
2.将防火封堵材料填充到支架周围，确保封堵牢固；
3.定期维护和检查防火封堵材料，保证其防火性能。

安全施工
在进行防火封堵施工时，安全是第一位的重要考虑因素。

施工人员需要做好个
人防护措施，确保施工环境的安全。

同时，要注重团队协作，合理分工，确保施工过程顺利进行。

防火管理
防火封堵施工完成后，需要建立健全的防火管理制度，包括定期检查、维护、
督导等工作。

同时，要加强员工的防火意识培训，提高员工对火灾防范的重视程度，有效降低火灾发生的风险。

通过以上要点的合理组织和实施，可以有效提高电缆支架的防火能力，保障电缆支架的安全运行，为生产和生活提供更加可靠的保障。

生产现场电缆防火封堵电缆桥架安装施工方案施工组织设计纲要一、工程概况及特点1、工程概况：本工程为电缆防火封堵工程。

其中封堵位置包含:控制室、变压器、电缆沟、水处理室、防火墙、穿墙孔洞、电缆夹层、端子箱、汇控柜、断路器、机构箱,发电机组等。

2、工程特点：工程设计特点主要是围绕发电厂的关键部位、本着国家电力行业《二十五项反事故措施》的要点进行设计，工程特点是既要达到国家标准，又要达到环境美化要求（技术质量),既实用又美观。

使电缆防火封堵工程和电厂输变电系统融为一体，使整体美观和谐。

3、设计宗旨:在设计电缆沟道的施工方案时，应充分考虑到以下原则：（1)安全可靠、经济适用、便于安装；维护；（2）符合中国国情，既要适合新建工程,也要适用于改、扩建工程的需要；（3）、电缆隧道设计、施工，做到有法可依、有章可循。

规范化是本设计、施工的宗旨。

施工要有产品说明书、产品合格证，并提交施工资质(由供货单位施工的）。

二、国家电力公司电缆防火封堵工作标准1.总则1。

1为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人身和财产安全，制订本标准。

1。

2本标准适用于公司生产场所和设施所使用的电力电缆和控制电缆防火封堵设计、施工和验收.1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。

1.4本标准参照原电力部DL5027-93《电力设计典型消防规程》、国标GB50229-96《火力发电厂于变电所设计防火规范》等规定制定。

2.一般规定2.1从事电缆防火封堵设计、施工单位、必须具有相应的设计、施工资质。

2。

2现场施工必须符合电力系统安全、文明施工的要求。

3.电缆封堵部位3。

1凡穿越墙壁、楼板和电缆沟道而进入控制室、开关室、电容器室、消弧线（接地变)室所用变室，保护室、电缆夹层、电气柜（盘）、交直流柜（盘）控制屏及仪表盘、保护盘等处的电缆孔、洞。

3。

2竖井和进入油区的电缆入口处。

3。

电缆防火封堵6种方法1、防火隔板施工a)安装前应检查隔板外观质量情况。

b) 在支架托臂上设置两付专用挂钩螺栓，使隔板与电缆支（托）架固定牢固；并使隔板垂直或平行于支架，整体应确保在同一水平面上。

螺栓头外露不宜过长，并c) 隔板间联接处应留有50mm左右的搭接，用螺栓固定，并采用专用垫片。

安装的工艺缺口及缝隙较大部位应用有机防火材料封堵。

d) 用隔板封堵孔洞时应固定牢固、保持平整，固定方法应符合设计要求2、有机防火堵料施工a) 施工时应将有机防火堵料密嵌于需封堵的孔隙中，如图所示。

有机防火堵料b) 按设计要求需在电缆周围包裹一层有机防火堵料时，应包裹均匀密实有机防火堵料c) 用隔板与有机防火堵料配合封堵时，有机防火堵料应略高于隔板，高出部分要求形状规则，可采用铝合金边框定型d) 电缆预留孔和电缆保护管两端口应采用有机堵料封堵严实，堵料嵌入管口的深度不应小于50mm，预留孔封堵应平整。

3、无机防火堵料施工a) 根据需封堵孔洞的大小，严格按产品说明的要求进行施工。

当孔洞面积大于0.2m，且可能行人的地方应采用无机隔板做加强底板。

b) 用无机防火堵料构筑阻火墙时，应达到光洁平滑，无边角、毛刺。

c) 阻火墙应设置在电缆支（托）架处，构筑要牢固；并应设电缆预留孔，底部设排水孔洞。

4、防火包施工a)安装前对电缆作必要的整理，并检查防火包有无破损，不得使用破损的防火包。

b) 在电缆周围裹一层有机防火堵料，将防火包平整地嵌入空隙中，防火包应交叉堆砌。

c) 防火包在电缆竖井处使用时，应先在竖井孔下端放置一块与洞口大小相同的防火隔板，同时防火包的码放一定要密实。

d) 当用防火包构筑阻火墙时，阻火墙壁底部应用砖砌筑支墩。

5、自粘性防火包带施工施工前应进行电缆整理，并按产品说明要求进行施工，允许多根小截面电缆成束缠绕自粘性防火包带，端部缝隙应用有机防火堵料封堵严实。

6、防火涂料施工a)施工前清除电缆表面的灰尘和油污。

涂刷前，将涂料搅拌均匀(按一定比例调和)并控制合适的稠度。

电缆支架防火封堵施工方案
1. 背景介绍
电缆支架是电力系统中重要的配套设施，用于支撑和固定电缆，保证电缆的安
全运行。

然而，在实际使用过程中，由于各种原因可能会发生火灾，为了防止火灾对电缆支架的损害，需要进行防火封堵施工。

2. 施工准备
在进行电缆支架防火封堵施工之前，需要做好以下准备工作： - 确保施工人员
具有相关的防火封堵施工经验和技能。

- 准备好防火封堵所需的材料和工具，如耐
高温封堵材料、封堵胶、工作服等。

- 确定封堵位置和方式，制定详细的施工方案。

3. 施工步骤
步骤一：检查封堵位置
在进行封堵之前，首先需要检查电缆支架的封堵位置，确保没有遗漏的漏洞或
缺陷。

步骤二：清理封堵位置
清理封堵位置的杂物和灰尘，确保封堵位置干净整洁。

步骤三：涂抹封堵胶
使用封堵胶将电缆支架的封堵位置进行封堵，确保封堵牢固。

步骤四：封堵材料固化
等待封堵材料固化，确保封堵效果符合要求。

步骤五：验收
对封堵后的电缆支架进行验收，确保封堵效果有效，符合相关标准和规范。

4. 施工注意事项
•施工过程中需注意安全，穿戴好防护装备。

•严格按照施工方案进行操作，确保施工质量。

•施工完成后，及时清理施工现场，保持整洁。

5. 结束语
电缆支架防火封堵施工是保障电力系统安全运行的重要环节，只有严格按照标准操作，才能确保封堵效果。

希望通过本文介绍的施工方案，能够对相关工作提供一定的指导和帮助。

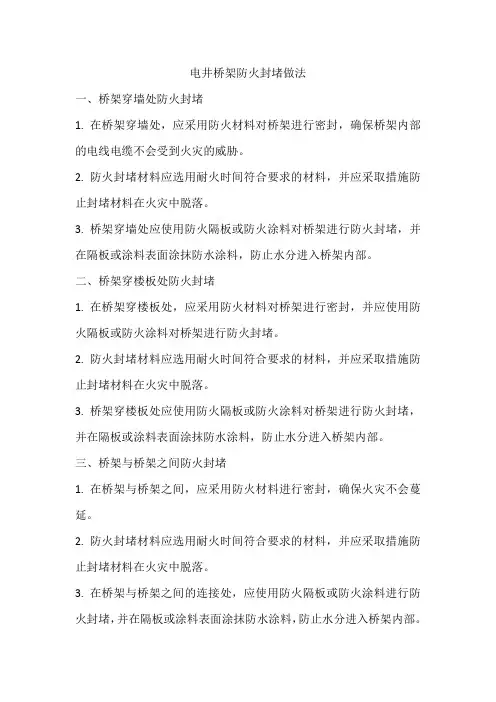

电井桥架防火封堵做法
一、桥架穿墙处防火封堵
1. 在桥架穿墙处，应采用防火材料对桥架进行密封，确保桥架内部的电线电缆不会受到火灾的威胁。

2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。

3. 桥架穿墙处应使用防火隔板或防火涂料对桥架进行防火封堵，并在隔板或涂料表面涂抹防水涂料，防止水分进入桥架内部。

二、桥架穿楼板处防火封堵
1. 在桥架穿楼板处，应采用防火材料对桥架进行密封，并应使用防火隔板或防火涂料对桥架进行防火封堵。

2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。

3. 桥架穿楼板处应使用防火隔板或防火涂料对桥架进行防火封堵，并在隔板或涂料表面涂抹防水涂料，防止水分进入桥架内部。

三、桥架与桥架之间防火封堵
1. 在桥架与桥架之间，应采用防火材料进行密封，确保火灾不会蔓延。

2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。

3. 在桥架与桥架之间的连接处，应使用防火隔板或防火涂料进行防火封堵，并在隔板或涂料表面涂抹防水涂料，防止水分进入桥架内部。

四、桥架与支架之间防火封堵
1. 在桥架与支架之间，应采用防火材料进行密封，确保火灾不会蔓延。

2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。

3. 在桥架与支架之间的连接处，应使用防火涂料进行防火封堵，并在涂料表面涂抹防水涂料，防止水分进入桥架内部。

五、桥架与电气柜之间防火封堵
1. 在桥架与电气柜之间，应采用防火材料进行密封，确保火灾不会对电气柜造成威胁。

电缆防火封堵施工方案
在建筑物中，电缆是不可或缺的设备，但电缆由于长期使用容易发生故障，一旦发生故障，会对建筑物以及人员造成极大的危害。

为了确保建筑物内部电缆的安全运行，防火封堵施工方案至关重要。

本文将介绍一种电缆防火封堵施工方案。

施工原理
电缆防火封堵施工方案的施工原理是利用阻燃材料将电缆的孔洞或穿墙孔道进行封堵，以阻止火焰的传播，确保建筑物内部电缆的安全。

通过合理的封堵方案，可以有效防止火灾蔓延，减小火灾带来的损失。

施工工具
进行电缆防火封堵施工需要准备的工具有：打磨工具、刷子、封堵材料等。

施工步骤
1.清洁孔洞：首先清理电缆孔洞周围的灰尘和杂物，确保封堵工作的
顺利进行。

2.处理电缆：将电缆固定在位，并松动需要加装的新电缆。

3.封堵材料：使用阻燃防火胶等封堵材料，对电缆孔洞进行封堵，确
保封堵牢固。

4.加固处理：待封堵材料干燥后，进行加固处理，确保封堵效果更加
牢固。

施工注意事项
•选择符合国家标准的阻燃材料，确保防火封堵效果。

•在施工过程中要注意安全，避免发生意外情况。

•封堵后要进行检查，确保封堵效果达标。

通过以上施工方案，可以有效地进行电缆防火封堵工作，确保建筑物内部电缆的安全运行，降低火灾风险。

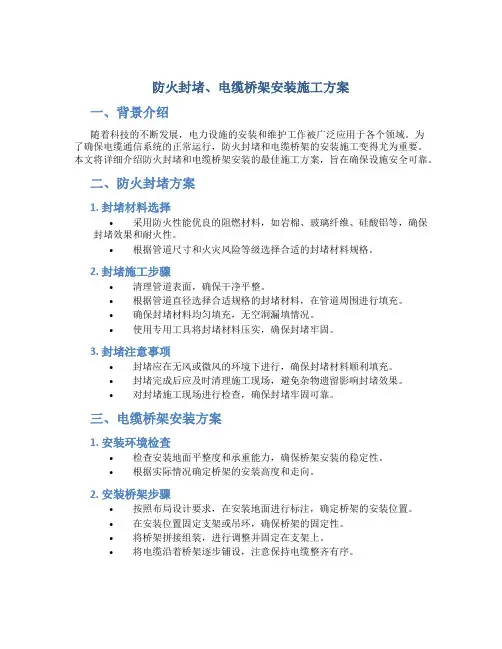

防火封堵、电缆桥架安装施工方案一、背景介绍随着科技的不断发展，电力设施的安装和维护工作被广泛应用于各个领域。

为了确保电缆通信系统的正常运行，防火封堵和电缆桥架的安装施工变得尤为重要。

本文将详细介绍防火封堵和电缆桥架安装的最佳施工方案，旨在确保设施安全可靠。

二、防火封堵方案1. 封堵材料选择•采用防火性能优良的阻燃材料，如岩棉、玻璃纤维、硅酸铝等，确保封堵效果和耐火性。

•根据管道尺寸和火灾风险等级选择合适的封堵材料规格。

2. 封堵施工步骤•清理管道表面，确保干净平整。

•根据管道直径选择合适规格的封堵材料，在管道周围进行填充。

•确保封堵材料均匀填充，无空洞漏填情况。

•使用专用工具将封堵材料压实，确保封堵牢固。

3. 封堵注意事项•封堵应在无风或微风的环境下进行，确保封堵材料顺利填充。

•封堵完成后应及时清理施工现场，避免杂物遗留影响封堵效果。

•对封堵施工现场进行检查，确保封堵牢固可靠。

三、电缆桥架安装方案1. 安装环境检查•检查安装地面平整度和承重能力，确保桥架安装的稳定性。

•根据实际情况确定桥架的安装高度和走向。

2. 安装桥架步骤•按照布局设计要求，在安装地面进行标注，确定桥架的安装位置。

•在安装位置固定支架或吊环，确保桥架的固定性。

•将桥架拼接组装，进行调整并固定在支架上。

•将电缆沿着桥架逐步铺设，注意保持电缆整齐有序。

3. 安装注意事项•桥架的安装应符合相关标准规范要求，确保安全可靠。

•在电缆布设过程中应注意避免交叉和折弯，保证电缆传输效率。

•安装完成后对桥架进行检查，确保连接牢固，无松动及生锈情况。

四、总结本文介绍了防火封堵和电缆桥架安装的施工方案，指导了施工人员在工作中如何选择材料、进行操作，并注意事项。

对于维护电力设施和保障安全运行具有重要意义。

希望所有相关工作人员都能认真执行，并在实际操作中精心施工，确保设施稳定可靠，实现预期效果。

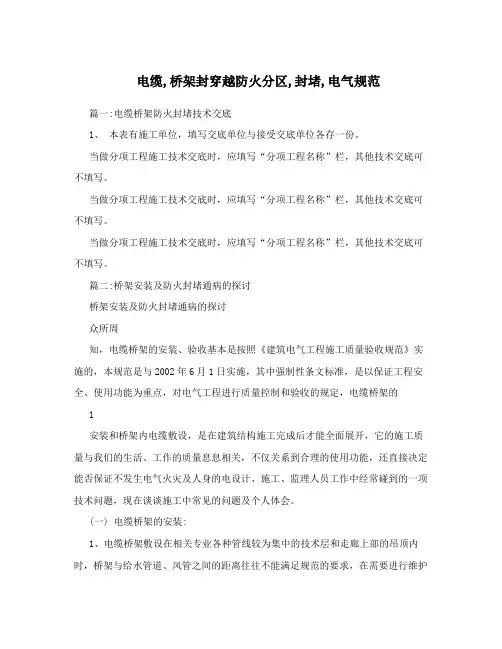

电缆,桥架封穿越防火分区,封堵,电气规范篇一:电缆桥架防火封堵技术交底1、本表有施工单位，填写交底单位与接受交底单位各存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

篇二:桥架安装及防火封堵通病的探讨桥架安装及防火封堵通病的探讨众所周知，电缆桥架的安装、验收基本是按照《建筑电气工程施工质量验收规范》实施的，本规范是与2002年6月1日实施，其中强制性条文标准，是以保证工程安全、使用功能为重点，对电气工程进行质量控制和验收的规定，电缆桥架的1安装和桥架内电缆敷设，是在建筑结构施工完成后才能全面展开，它的施工质量与我们的生活、工作的质量息息相关，不仅关系到合理的使用功能，还直接决定能否保证不发生电气火灾及人身的电设计、施工、监理人员工作中经常碰到的一项技术问题，现在谈谈施工中常见的问题及个人体会。

(一) 电缆桥架的安装:1、电缆桥架敷设在相关专业各种管线较为集中的技术层和走廊上部的吊顶内时，桥架与给水管道、风管之间的距离往往不能满足规范的要求，在需要进行维护时，不便于打开桥架的盖板。

安装过程中，如不提前做好相关专业的配合及有关专业管道的技术数据，是很难进行控制的。

关于此项工作，我们是否可以提前画一简图，有关综合管线的技术数据和该处桥架的位置、相互间尺寸的剖面图，合理调整各专业管线之间距离，预防通病的发生。

2、桥架内电缆的填充率超过规范值。

在施工图纸中，最常见的只有平面布置图，即使有剖面图也不是很完善，按照《钢制电缆桥架工程设计规范》1桥架系统的平面布置图;?2桥架系统的第3.8.1条规定:其设计内容有?3桥架系统所需托盘、梯架直线段弯通、支吊架规格和数量有关剖面图;?4有特殊要求的非标准技术说明或祥图。

因设的名细表以2及必要的说明;?计不够完善等原因，造成局部出现放置电缆太多，甚至于有满载现象，不符合02规范3.2.1条规定:电缆的填充率不应超过有关标准的规定值，动力电缆40%，控制电缆50%的要求。

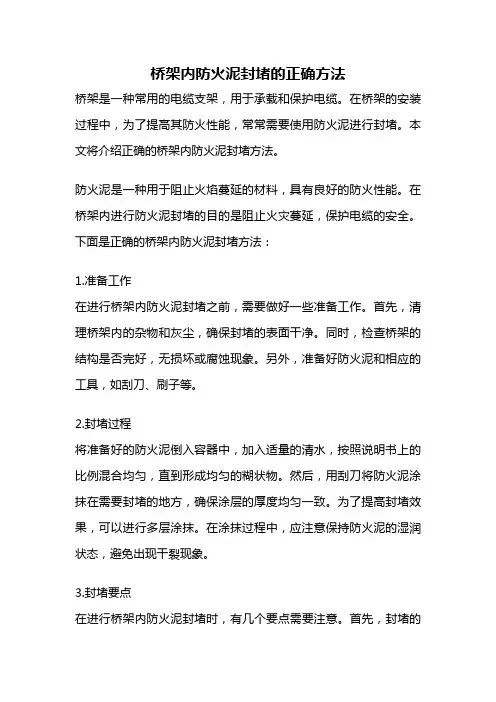

桥架内防火泥封堵的正确方法桥架是一种常用的电缆支架，用于承载和保护电缆。

在桥架的安装过程中，为了提高其防火性能，常常需要使用防火泥进行封堵。

本文将介绍正确的桥架内防火泥封堵方法。

防火泥是一种用于阻止火焰蔓延的材料，具有良好的防火性能。

在桥架内进行防火泥封堵的目的是阻止火灾蔓延，保护电缆的安全。

下面是正确的桥架内防火泥封堵方法：1.准备工作在进行桥架内防火泥封堵之前，需要做好一些准备工作。

首先，清理桥架内的杂物和灰尘，确保封堵的表面干净。

同时，检查桥架的结构是否完好，无损坏或腐蚀现象。

另外，准备好防火泥和相应的工具，如刮刀、刷子等。

2.封堵过程将准备好的防火泥倒入容器中，加入适量的清水，按照说明书上的比例混合均匀，直到形成均匀的糊状物。

然后，用刮刀将防火泥涂抹在需要封堵的地方，确保涂层的厚度均匀一致。

为了提高封堵效果，可以进行多层涂抹。

在涂抹过程中，应注意保持防火泥的湿润状态，避免出现干裂现象。

3.封堵要点在进行桥架内防火泥封堵时，有几个要点需要注意。

首先，封堵的位置应覆盖整个桥架，确保没有任何空隙。

其次，封堵层的厚度应符合相关标准要求，通常为5-10mm。

此外，封堵层的表面应平整光滑，没有明显的凹凸不平或裂缝。

最后，封堵完成后，应等待足够的时间让防火泥完全干燥。

4.封堵效果检测完成桥架内防火泥封堵后，需要进行封堵效果的检测。

可以使用相应的检测仪器或方法，如热导仪、热成像仪等，检测封堵区域的温度变化。

如果封堵区域温度显著低于周围环境，说明防火泥的封堵效果良好。

如果温度变化不明显，说明封堵效果可能存在问题，需要重新进行封堵。

总结：桥架内防火泥封堵是提高电缆支架防火性能的重要措施。

正确的封堵方法包括准备工作、封堵过程、封堵要点和封堵效果检测。

通过正确使用防火泥进行封堵，可以有效阻止火焰蔓延，保护电缆的安全。

在实际操作中，需要严格按照相关标准和要求进行，确保封堵效果达到预期目标。

防火封堵施工方案6一、工程概况与目标本施工方案适用于防火封堵工程，主要包括建筑物内外墙体、楼板、电缆管道、电缆桥架等区域的防火封堵施工。

目标是确保所有需要防火封堵的区域都达到规定的耐火时间，以防止火灾蔓延，保障人民生命财产安全。

二、材料选择与准备防火封堵材料：选择符合国家标准的防火封堵材料，如防火泥、防火板、防火涂料等。

辅助材料：包括密封胶、钢丝网、填充料等，应根据施工需求合理选择。

施工工具：如切割机、抹刀、填缝枪、砂纸等。

个人防护装备：包括工作服、手套、防护眼镜、防毒面具等。

三、施工流程与步骤现场勘查：了解现场情况，确定需要防火封堵的具体位置和范围。

材料准备：按照施工需求准备足够的防火封堵材料和辅助材料。

施工准备：清理施工区域，确保无杂物、无灰尘。

防火封堵施工：按照预定的位置和范围，依次进行防火封堵。

使用防火泥或防火板进行填充，确保密封性能良好。

表面处理：使用砂纸对封堵表面进行打磨，确保表面平整光滑。

涂覆防火涂料：在防火封堵材料表面涂覆防火涂料，提高耐火性能。

四、安全技术措施施工人员培训：对施工人员进行防火封堵施工培训，确保掌握正确的施工方法。

施工现场管理：设置明显的安全警示标志，确保施工区域安全。

个人防护：施工人员应佩戴个人防护装备，确保个人安全。

防火措施：施工现场应配备灭火器材，确保在发生火灾时能够及时扑救。

五、质量检验与标准施工过程中的检查：在施工过程中，应对防火封堵的质量进行实时检查，确保施工质量符合要求。

施工完成后的检验：施工完成后，应对所有防火封堵区域进行检验，确保封堵严密、无遗漏。

符合国家标准：防火封堵施工应符合国家相关标准和规范，确保施工质量。

六、工程验收与维护工程验收：防火封堵工程完成后，应组织相关部门进行验收，确保所有防火封堵区域都达到规定的耐火时间。

维护保养：定期对防火封堵区域进行检查和维护，确保封堵材料无损坏、无老化。

如有损坏或老化现象，应及时进行修复或更换。

记录管理：建立完善的防火封堵工程档案，记录施工、验收、维护等过程中的相关信息，以便日后查阅和管理。

防火封堵工程专项施工方案河南中原防火材料有限公司年月日防火封堵施工方案目录一、方案编制依据 (3)二、工程概述 (3)三、施工准备 (5)四、施工工艺 (6)五、质量控制保证措施及成品保护 (7)六、安全环境措施 (8)七、质量记录 (9)一、方案编制依据1.《建筑电气安装工程施工质量验收规范》（GB50303-2002）2.《建筑电气通用图集》92DQ-1～133.《建筑设计防火规范》GB50016-20064.防火防堵材料的性能要求和实验方法 GA161-19975.电缆防火措施设计和施工验收标准 DLGJ154-20006.设计施工图纸二、工程概述1.简介本建筑使用性质为宾馆建筑，主要功能为客房、餐饮、会议及附属配套用房。

客房总套数为88套，客房自然间数量为64间，残疾人客房2间，套间数量为21套，总统套房1套，接待人数为178人。

总建筑面积10344平方米，建筑地上5层,第五层为坡屋顶建筑计算高度20.39米，建筑屋脊高度23.42米，建筑檐口高度23.42米。

主要封堵范围：含强电电缆、通讯及网络管线、空调系统、给排水管道、电缆桥架、消防管道、水井及电井、电缆沟等处的防火封堵。

2.防火封堵区域工程包括层地下室，地上5层，其中含强电电缆、通讯及网络管线、空调系统、给排水管道、水平及竖向线槽、母线穿越强电竖井，变配电机房，防火分区隔墙区域的顶板、墙体等的预留洞口或套管需要进行防火封堵，以免由于各种原因造成的火灾通过竖井进行扩散，为建筑及业主造成巨大经济损失。

1. 水平桥架及电缆穿越隔墙的防火封堵：在穿越两个不同的防火防烟分区的桥架及电缆，在中间分隔墙处要进行防火防堵，而在同一防火防烟分区的桥架及电缆，在穿越隔墙时，不需要进行防火封堵，即如下图：2. 宾馆的封堵区域：强电间为独立防火分区，垂直方向每层要进行一次封堵，穿出强电间的桥架需进行防火封堵，同时在从强电井进入公寓屋顶洞口也要进行防火封堵，即如下图：3. 地下室的一到四层的配电室的线槽进、出预留洞需进行防火封堵，同时在穿越防火、防烟分区时，也要对分隔构件及洞口进行封堵。

电缆沟防火封堵施工方案一.项目名称：二.封堵区域：各变电所内电气柜.电缆夹层.电缆隧道以及管线进出口封堵。

三.参照标准：（1）GB50229-96《火力发电厂与变电所设计防火规范》（2）GB50217-94《电力工程电缆设计规范》（3）DLGJ154-2000《电缆防火措施设计和施工验收标准》（4）CECS154：2003《建筑防火封堵应用技术规程》（5）GA161-1997 《防火封堵材料性能要求和试验方法》四.标准实施方案：（1）电缆竖井防火封堵施工方法：封堵处用上下2张防火板FB-1封堵，并在其上开好电缆孔，板与竖井之间采用弹性防火密封胶FS-E封边，板与电缆之前采用膨胀型防火密封胶FS-I封堵。

在孔洞处两侧电缆上涂刷电缆防火涂料FP-C，长度300mm，以防沿电缆引起延燃，干涂层厚度1mm。

当竖高度小于3米时，在竖井中部封堵；当竖井高度小于6米大于3米时，在竖井的上下两端进行封堵；当高度大于6米时，应每隔5米进行一次封堵。

竖井穿楼板时应先在穿楼板处进行封堵。

竖井的封堵最关键，最严格，必须密实无空隙。

（2）电缆穿管敷设防火封堵施工方法：对穿管敷设的电缆，应在管头处用膨胀型防火密封胶FS-I进行封堵，形成大于20mm厚的封堵层。

（3）电缆桥架穿墙孔洞封堵施工方法：3.1 根据需封堵孔洞的大小估算出防火灰泥FC-1的使用量，然后根据厂家提供的产品说明按比例将水加入灰泥粉中搅匀后立即使用。

此时应注意产品在混合后应在允许施工时间内封堵完毕，超过此时间使可能固化，固化后可能不能再用。

3.2 搅拌后的糊状防火灰泥的施工方法与水泥沙浆的施工情况相同。

封堵时为施工方便，可先将其制成大小合适的块再使用。

3.3 在孔洞处用矿棉封堵密实的矿棉两侧以膨胀型防火密封胶FS-I 封闭抹平，厚度20mm。

施工完成后矿棉和密封胶总厚度与灰泥厚度相同。

（4）电缆隧道或电缆沟阻火墙施工要求：4.1 封堵前应该清洁孔洞，应无灰尘及油腻，并且可以以水湿润表面。

电缆防火封堵————————————————————————————————作者：————————————————————————————————日期：1.工程概况及工程量1.1工程概况江西景德镇电厂本期属“上大压小”扩建工程，通过关停景德镇电厂现有三台机组42.5万千瓦容量，异地代替建设2×660MW级超超临界凝汽式燃煤发电机组，同步建设高效除尘，烟气脱硫，脱硝设施，并留有扩建余地。

其中#2机组电缆防火封堵工程由天津电力建设公司负责施工。

本工程为#6标段电缆防火封堵工程，施工区域主要包括#2机组汽机房、电除尘、A列外等配电间、电缆桥架施工区域。

1.2工程量和工期1.2.1主要工程量序号名称型号及规格单位数量备注1 螺栓M10 L=200 套6102 镀锌角钢L=40*4 m 4303 防火膨胀模块M8×12 M3254 防火隔板WDG t=8mm m211915 有机堵料YHD-1 kg 10506 防火涂料DFT-1 kg 8211.2.2施工工期本工程施工计划从2010年11月开始至2011年02月结束，施工绝对工期为4个月。

2.编制依据2.1《电力建设安全工作规程(火力发电厂部分)》DL5009.1-2002版2.2江西省电力设计院图纸，厂家资料2.3《电力建设安全健康与环境管理工作规定》国电电源[2002]49号2.4《作业指导书管理规定》（2009第一版）2.5《工程建设标准强制性条文》（电力工程部分）2006年版2.6 6#标段《电气专业施工组织设计》2.7《电气装置安装工程电缆线路施工及验收规范》（GB 50168-2006）3. 作业前的准备和作业人员及机械配置3.1 技术准备3.1.1设计图纸及厂供资料齐全，且通过图纸会审，会审提出问题已解决。

3.1.2施工方案编制完，经审批合格, 审核批准合格后组织施工人员学习。

3.1.3设备到货、材料齐全,材料报验，办理开工手续。

电缆防火封堵施工方案1适用范围电缆防火封堵施工（电缆桥架、电缆井道）。

2施工流程33.1施工准备(1),进行材料的准备工作；材料到货后进行外观检查,厚度均匀。

(2)须具有国家防火建筑材料质量监督检验测试中心提供的合格检测报告，并通过省级以上消防主管部门鉴定,并取得消防产品登记备案证书。

(3)人员组织：技术人员,安全、质量负责人、施工人员。

(4)机具准备：加热设备；小型手持式切割机；支架、防火材料等安装所需的工器具等。

3．2防火墙(1)户外电缆沟内的隔断采用防火墙。

对于阻燃电缆，在电缆沟每隔80~100m处设置一个隔断；对于非阻燃电缆，宜每隔60m设置一个隔断,一般设置在临近电缆沟交叉处。

电缆通过电缆沟进入保护室、开关室等建筑物时，采用防火墙进行隔断。

(2)防火墙安装方式：两侧采用标准厚度的防火隔板封隔、中间采用无机堵料、防火包或耐火砖堆砌,其厚度根据产品的性能而定(一般不小于250mm)。

(3)防火墙内的电缆周围必须采用不得小于20mm的有机堵料进行包裹。

(4)防火墙顶部用有机堵料填平整，并加盖防火隔板：底部必须留有两个排水孔洞,排水孔洞处可利用砖块砌筑。

(5)防火墙必须采用热镀锌角钢做支架进行固定。

(6)防火墙两侧的电缆周围利用有机堵料进行密实的分隔包裹,其两侧厚度大于防火墙表层的20mm,电缆周围的有机堵料宽度不得小于3Omm,呈几何图形，面层平整。

(7)沟底、防火隔板的中间缝隙应采用有机堵料做线脚封堵,厚度大于防火墙表层的10mm,宽度不得小于20mm,呈几何图形,面层平整。

(8)防火墙上部的电缆盖上应涂刷红色的明显标记。

3．3竖井(l)电缆竖井处的防火封堵一般采用角钢或槽钢托架进行加固,确保每个小孔洞的规格小于400mm×400mm。

再用lOmm或2Omm厚的防火板托底封堵,托架和防火板的选用和托架的密度必须确保整体有足够的强度,能作为人行通道。

(2)底面的孔隙口及电缆周围必须采用有机堵料进行密实封堵,电缆周围的有机堵料厚度不得小于2Omn3)然后在防火板上浇铸无机堵料,其厚度按照无机堵料的产品性能而定,一般在150~200mm。

电缆防火施工方案一、目的：为了变电站电缆防火工程的施工质量，顺利达标投产、创精品工程，提高施工工艺水平，保障安全生产。

二、适用范围：适用变电站电缆防火封堵施工。

三、编制依据：1、《电气装置安装工程电缆线路施工及验收规范》 (GB50168-92)2、《电力建设安全工作规程》 DL5009-20023、《电缆防火标准（试行）》4、《电缆防火测试规范》 IEC60331四、工程概况：电缆防火封堵是确保变电站安全生产的必要手段。

根据电缆的防火阻燃施工规范要求，在电缆穿过竖井、墙壁、楼板或进入盘、柜、电缆管等处的孔洞时，电缆都必须做防火封堵。

本方案防火封堵主要采用有机堵料、无机堵料、防火包、防火涂料和防火隔板相结合的方式。

所有电缆的防火封堵材料必须由公安消防部门认可的生产厂商提供，生产厂商必须提供产品的合格证。

五、施工准备：1、施工单位应有公安消防部门的防火消防资质证书，作业人员应有防火封堵施工经验，熟悉防火封堵的技术要求。

2、施工人员必须通过三级安全教育。

3、凡参加高空作业的人员应进行体格检查，经医生诊断有不适宜高空作业病症者（如高血压、头晕等），不得进行高空作业。

4、施工人员应熟悉电缆施工规范及验收规范。

5、熟悉相关的施工图纸及现场施工环境。

6、施工人员必须熟悉电气设备名称。

7、施工人员必须按规范及图纸施工。

8、所有的防火封堵材料必须有合格证书。

六、开工条件：1、人员配备：施工负责人 1人技术负责人 1人技术员 1人安全员 1人质检员 1人安装工 6人2、工器具配备：3、电缆防火所需材料主要有：有机堵料、无机堵料、防火涂料、防火包包、防火隔板等。

七、施工方法和工艺要求：1、屏、盘、柜引出线孔洞封堵：1.1 安装顺序：将盘柜内所有杂物清除——整理电缆——用有机堵料将电缆周围封好——盘柜下方电缆孔用防火板固定——无机堵料将盘柜内封平——盘柜下方电缆线刷防火涂料1.1.1 施工前测量设备是否带电，确认无电后方可施工。
