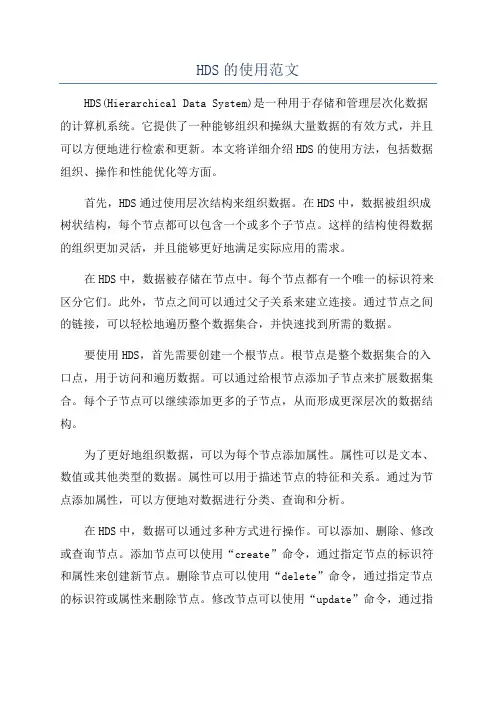

HDS的使用范文HDS(Hierarchical Data System)是一种用于存储和管理层次化数据的计算机系统。
它提供了一种能够组织和操纵大量数据的有效方式，并且可以方便地进行检索和更新。
本文将详细介绍HDS的使用方法，包括数据组织、操作和性能优化等方面。
首先，HDS通过使用层次结构来组织数据。
在HDS中，数据被组织成树状结构，每个节点都可以包含一个或多个子节点。
这样的结构使得数据的组织更加灵活，并且能够更好地满足实际应用的需求。
在HDS中，数据被存储在节点中。
每个节点都有一个唯一的标识符来区分它们。
此外，节点之间可以通过父子关系来建立连接。
通过节点之间的链接，可以轻松地遍历整个数据集合，并快速找到所需的数据。
要使用HDS，首先需要创建一个根节点。
根节点是整个数据集合的入口点，用于访问和遍历数据。
可以通过给根节点添加子节点来扩展数据集合。
每个子节点可以继续添加更多的子节点，从而形成更深层次的数据结构。
为了更好地组织数据，可以为每个节点添加属性。
属性可以是文本、数值或其他类型的数据。
属性可以用于描述节点的特征和关系。
通过为节点添加属性，可以方便地对数据进行分类、查询和分析。
在HDS中，数据可以通过多种方式进行操作。
可以添加、删除、修改或查询节点。
添加节点可以使用“create”命令，通过指定节点的标识符和属性来创建新节点。
删除节点可以使用“delete”命令，通过指定节点的标识符或属性来删除节点。
修改节点可以使用“update”命令，通过指定节点的标识符或属性来更新节点。
查询节点可以使用“search”命令，通过指定节点的标识符或属性来查找节点。
为了提高HDS的性能，可以采取一些优化措施。
首先，可以使用索引来加速节点的访问。
通过为节点的标识符或属性创建索引，可以在节点时快速定位到所需的节点。
其次，可以使用缓存来存储常用的节点，以减少对磁盘的访问。
此外，还可以通过进行数据划分和分片来并行处理数据，以进一步提高系统的性能。

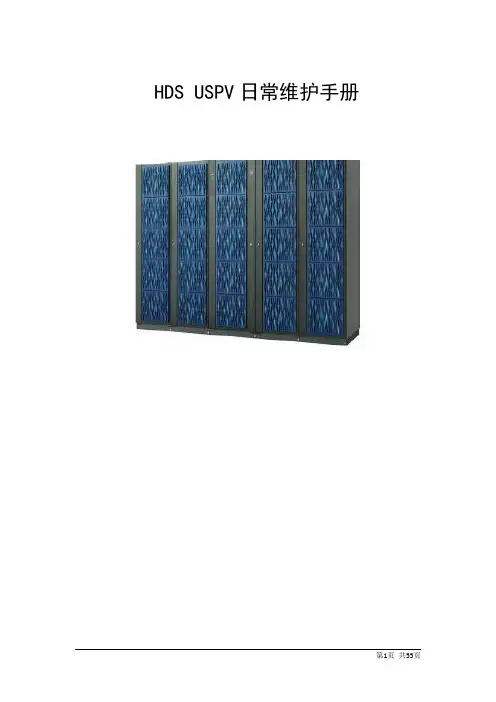

HDS USPV日常维护手册目录1.背景情况 ...................................................... 错误!未定义书签。
1.1. 实施需求 ...................................................................... 错误!未定义书签。
1.2. HDS USPV和Brocade交换机的详细配置 ................. 错误!未定义书签。
2.实施前准备工作........................................... 错误!未定义书签。
3.安装实施 ...................................................... 错误!未定义书签。
3.1. 物理安装 ...................................................................... 错误!未定义书签。
3.2. SAN设计示意图 .......................................................... 错误!未定义书签。
3.3. USPV电源 .................................................................... 错误!未定义书签。
3.4. Brocade 48000的Extended Fabric Keys ..................... 错误!未定义书签。
3.5. USPV的端口设置 ........................................................ 错误!未定义书签。
3.6. LDEV对主机的分配（Mapping） .............................. 错误!未定义书签。

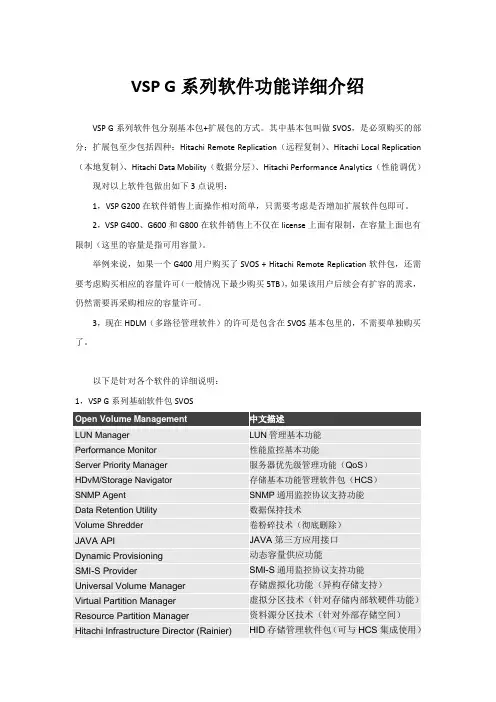

VSP G系列软件功能详细介绍
VSP G系列软件包分别基本包+扩展包的方式。
其中基本包叫做SVOS，是必须购买的部分；扩展包至少包括四种：Hitachi Remote Replication（远程复制）、Hitachi Local Replication （本地复制）、Hitachi Data Mobility（数据分层）、Hitachi Performance Analytics（性能调优）现对以上软件包做出如下3点说明：
1，VSP G200在软件销售上面操作相对简单，只需要考虑是否增加扩展软件包即可。
2，VSP G400、G600和G800在软件销售上不仅在license上面有限制，在容量上面也有限制（这里的容量是指可用容量）。
举例来说，如果一个G400用户购买了SVOS + Hitachi Remote Replication软件包，还需要考虑购买相应的容量许可（一般情况下最少购买5TB），如果该用户后续会有扩容的需求，仍然需要再采购相应的容量许可。
3，现在HDLM（多路径管理软件）的许可是包含在SVOS基本包里的，不需要单独购买了。
以下是针对各个软件的详细说明：
1，VSP G系列基础软件包SVOS
2，VSP G系列扩展软件包。

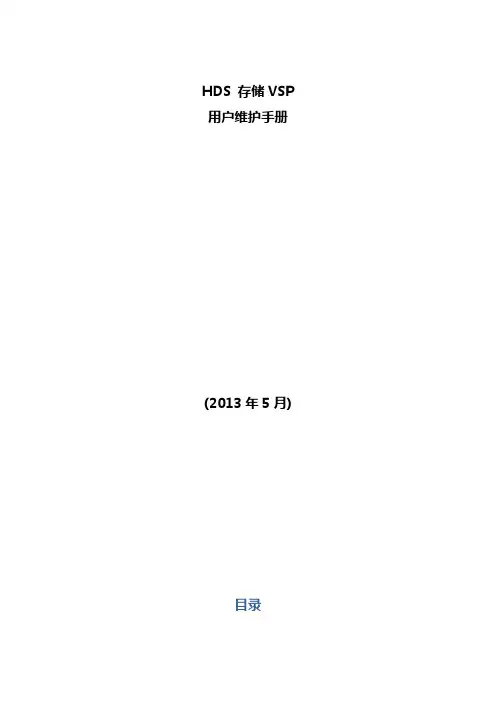

HDS 存储VSP 用户维护手册(2013年5月)目录一、设备维护 (3)1.1VSP配置信息 (3)1.2VSP系统架构 (3)1.3维护常用命令 (8)1.4VSP应急方案-上下电操作 (36)1.5设备巡检 (39)二、微码升级 (46)2.1微码升级的意义 (46)2.2微码升级的策略 (47)2.3微码升级的步骤 (48)三、故障处理 (54)3.1故障处理预案 (54)四、案例 (57)4.1硬盘更换步骤 (57)4.2CHA更换步骤 (61)4.3DKA更换步骤 (68)4.4CM更换步骤 (72)一、设备维护1.1 VSP配置信息1.2 VSP系统架构1.2.1 VSP系统架构图其系统架构采用了交换式架构，如下所示。
图2-1：VSP硬件技术架构1.2.2 VSP主要部件图2-2 VSP硬件主要部件图VSP的主要部件包括：✓前端卡(CHA)：负责连接外部主机或存储交换设备，如小型机；✓后端卡(DKA)：负责连接部磁盘存储设备，如硬盘；✓数据缓存卡（CPC)：CHA访问后端磁盘时的数据缓存区域；✓存条（CM)：CM的存条；✓PCI-Express交换卡（ESW）：DKC数据交换控制卡；✓处理器板卡（MPB）：负责前端及后端数据的处理；✓磁盘（HDD)：存储设备的磁盘；✓备份盘（Spare Disk）：用作备份盘的磁盘；✓电池（Battery)：系统掉电时保存数据的电池；✓电源（PS)：系统供电及交换用的电源；✓风扇（FAN)：系统冷却用的风扇；✓控制台（SVP)：系统配置和管理监控的控制台（一台笔记本电脑）；✓线缆（Cable）：连接存储部和外部各部件间的电缆；✓光纤接头（SFP)：光纤转换接头；1.2.3 VSP存储的磁盘分布图VSP的磁盘分布按照如下进行标识：HDDxyz_dd其中：xy=Cabinet（盘柜）；z=HDU number（磁盘笼编号）dd=HDD number（磁盘编号）图2-3：VSP磁盘位置图。
HDS AMS系列存储系统日常维护说明一、HDS存储系统外观1、正面面板图正常状态下：READY灯(绿)和POWER灯(绿)常亮。
任何部件出现问题时WARNING灯(橙)常亮，出现报警蜂鸣声。
2、正面内部图带有白色条码标签的是硬盘，其他为哑盘。
硬盘下面是电池模块和系统开关。
3、电池模块图电池模块开启时：在意外断电状态下为Cache供电，保证Cache中未写入硬盘的数据在一定时间内不丢失。
不过，当电池耗尽后，Cache将失去保护。
所以，应注意在如要长时间关闭存储系统时一定要关闭电池开关。
4、正面状态灯图正常情况下硬盘绿灯闪亮，硬盘红灯不亮。
硬盘红灯亮时，说明硬盘出现故障。
5、背面图二、HDS存储系统开关机顺序关机步骤停止主机端使用存储资源，确保没有数据存取的应用关闭系统开关关闭背面两个电源开关关闭两个电池开关开机步骤打开两个电池开关打开背面两个电源开关，直到POWER状态灯常亮打开系统开关，直到Ready灯常亮三、维护操作对HDS存储系统的维护可以通过观察设备状态灯，观察状态灯能直观的看到通常的基本物理故障。
正面面板上WARNING灯亮时说明有设备出现问题，硬盘红灯亮时说明硬盘出现问题。
如要进一步明确故障信息，则要通过web tools查看存储设备状态。
HDS存储系统两控制器默认的管理地址分别为：Controller 0为192.168.0.16，Controller 1为192.168.0.17。
1．打开IE或Netcape浏览器，在地址栏内输入连接的控制器的IP地址，主页如下：• Web TitleA Web title set by a user is displayed as it is. When it is not set, nothing is displayed. • Serial NoThe subsystem serial number is shown.• CTLShows the number of the Controller to which the Web is connected.• IPThe IP Address of the controller where it was connected is shown.• VerThe version of the Microprogram of the device is shown.(2) Menu frameIf the function of the Normal Mode is displayed with the menu frame and clicked, the proper function is executed.• MainThe Main screen of the Normal Mode is displayed.• Parts Inform ationThe status of the exchange parts is displayed.• Warning InformationThe fault information that was detected during the status of the device information aredisplayed.• Information MessageThe fault information that was detected during the device operation and the status of thedevice information are displayed.• Simple TraceA window for collecting the Simple trace is displayed.• CTL Alarm TraceA window for collecting the CTL Alarm trace is displayed.• NAS LogThe window collecting the NAS Log is displayed.• NAS DumpThe window generating the NAS Dump is displayed.• Buzzer VolumeThe screen that the Buzzer Volume is set up is displayed.• Page Refresh ModeThe mode for setting turning on or off of the automatic display function is displayed.(3) Main frame• Subsystem StatusThe status of the device and the status of the exchange parts are displayed.• Progress ConditionThe Progress Condition as the device booting is displayed.(1) Patrol LampBlackYellow(2) Display of Progress ConditionThe Progress Condition as the device booting is displayed.(3) Summary of Exchange Parts StatusBackup Battery UnitPower UnitBlueRedENC UnitRedFan AssemblyBlackRedDisk Drive (FC)BlueRedControl UnitGreenRedCache UnitGreenRed Fibre LoopPath LoopOrangeRedHost ConnectorGray2．查看部件信息(a) Disk Drive(b) CTL/Battery/Cache/Loop/Host Connector3．状态消息栏及警告信息栏范文.范例.参考如果当前存储系统有硬件报警，具体信息会显示在warning information栏中。
HDS USP设备维护管理手册——VER 1.0第1章HDS USP日常检查项目 (3)第2章操作面板 (4)第3章设备启停 (6)3.1正常下电步骤 (6)3.2正常上电步骤 (6)3.3切断电源的步骤 (6)3.4切断电源后的上电步骤 (7)第4章异常处理 (8)第5章维护管理 (9)5.1通过SVP查看SIM信息 (9)5.2通过S TORAGE N AVIGATOR查看SIM信息 (10)第6章HDS动态路径管理软件――HDLM基本操作 (13)6.1HDLM命令路径 (13)6.2DLNKMGR帮助命令 (13)6.3DLNKMGR VIEW命令 (13)6.4O FFLINE命令 (15)6.5O NLINE命令 (15)第7章HDS热线服务电话 (17)第1章HDS USP日常检查项目第2章操作面板操作面板简介第3章设备启停3.1正常下电步骤确认主机已停止对磁盘系统的访问。
⏹Shutdown数据库；⏹Umount文件系统；⏹Varyoff VG。
停止使用SVP。
将操作面板的PS左边开关⑨往上拨，同时将右边的开关⑩往下拨(Enable +OFF)，磁盘系统将顺序自动下电。
约5分钟后，除了BS-ON⑦灯（黄色）亮以外，其它指示灯都熄灭，磁盘下电完成。
3.2正常上电步骤将操作面板的PS左边开关⑨和右边开关⑩往上拨(Enable+ON)，此时PS-ON⑧指示灯亮（绿色），磁盘系统将顺序自动上电。
约5分钟后READY①灯（绿色）亮，磁盘阵列上电完成。
确认控制器组件前面的Main switch处于关闭(OFF)状态（按一下Main switch off开关）。
3.3切断电源的步骤除非需要对电源供电进行更改/改造，否则请使用上述正常上下电步骤。
实施本步骤之前，请预先知会HDS公司。
执行正常下电步骤。
阵列下电完成后，关USP相应的断路器（在机柜的后面，每个机柜有两个断路器）。
此时BS-ON⑦灯（黄色）熄灭。
