DL/T 5161.6—2018代替DL/T 5161.2—2002电气装置安装工程质量检验及评定规程第6部分：接地装置施工质量检验Specification for construction quality checkout and evaluation of electricequipment installationPart6：Earthing device2018-04-03发布2018-07-01实施前言DL/T 5161《电气装置安装工程质量检验及评定规程》分为17个部分，分别如下：——第l部分：通则；——第2部分：高压电器施工质量检验；——第3部分：电力变压器、油浸电抗器、互感器施工质量检验；——第4部分：母线装置施工质量检验；——第5部分：电缆线路施工质量检验；——第6部分：接地装置施工质量检验；——第7部分：旋转电机施工质量检验；——第8部分：盘、柜及二次回路接线施工质量检验；——第9部分：蓄电池施工质量检验；——第10部分：66kV及以下架空电力线路施工质量检验；——第11部分：通信工程施工质量检验；——第12部分：低压电器施工质量检验；——第13部分：电力变流设备施工质量检验；——第14部分：起重机电气装置施工质量检验；——第15部分：爆炸及火灾危险环境电气装置施工质量检验；——第16部分：1kV及以下配线工程施工质量检验；——第17部分：电气照明装置施工质量检验；本部分是该套标准中的第6部分:本部分是根据国家能源局下达的2015年能源领域行业标准制修订计划（国能科技〔2015〕283号）的安排，对DL/T 5161.6-2002所做的修订。
本次修订的主要内容有：1、增加继电保护及安全自动装置的接地装置安装；2、增加防雷电感应和防静电的接地装置安装；3、修改“避雷针接地装置安装”为“避雷针、避雷带、避雷线、避雷网接地装置安装”；4、删除“检验方法及器具”栏目内容；5、删除“屋外接地装置隐蔽前检查签证”、“避雷针及接地引下线检查签证”；6、对各章“检验项目”和“质量标准”内容进行了修订。
接地装置施工及验收规范一、引言接地装置是电气设备必备的安全保护装置，是保护人身安全，阻止电气设备发生触电危险的重要措施之一。
本文档旨在规范接地装置的施工及验收流程，确保接地装置的质量和安全性。
二、施工要求2.1 材料选用•接地装置的主体采用导电性能优良的材料，如铜或铜合金。
•接地装置所需的焊接材料应符合相关标准规定，并经过质量检验合格。
2.2 施工人员•施工人员应具备相关电气设备安装和施工经验，熟悉接地装置的安装要求。
•施工人员应接受相关的安全培训，了解施工现场的危险源和应急处理措施。
2.3 施工前准备•在施工现场，应设立安全警示标识，警示非相关人员进入施工区域。
•确定施工现场的排水状况，并采取相应的措施，避免施工过程中的积水问题。
2.4 施工流程1.清理施工现场，确保施工区域干净整洁。
2.按照设计要求和施工图纸布置接地线路。
3.进行接地装置的焊接、连接和固定，确保接地装置的牢固可靠。
4.在焊接接地装置过程中，保证操作人员的人身安全，做好防护工作。
5.确保接地装置与设备的有效连接，通过电阻测试验证接地装置的质量。

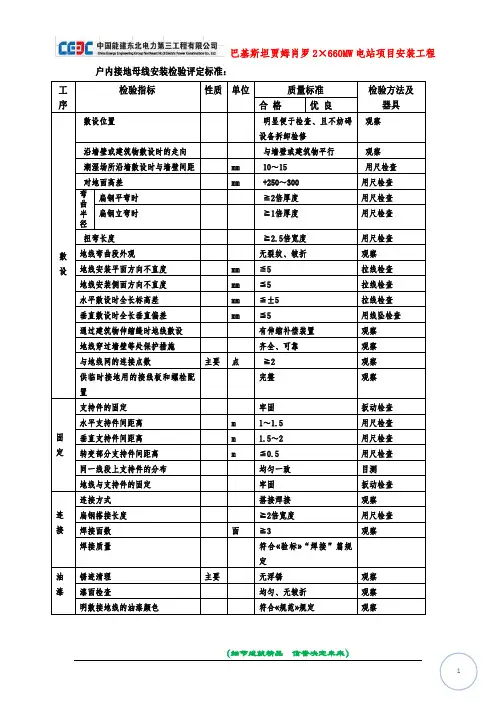

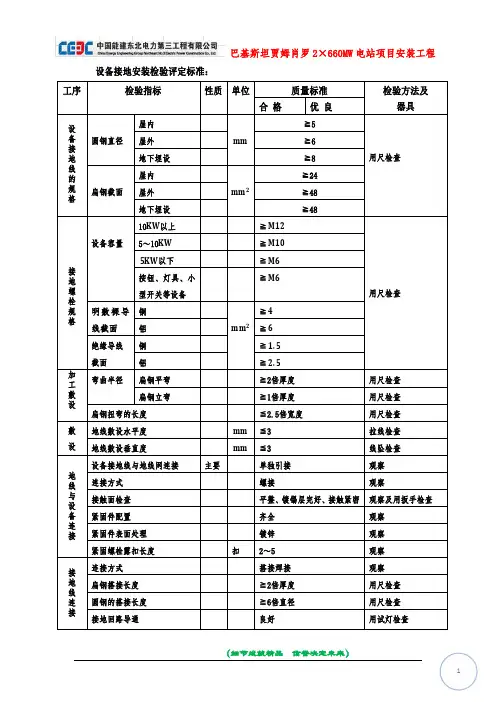

2.5 施工验收1.确认接地线路的连接正确，接地装置与设备的连接良好，焊接牢固。
2.进行接地装置的电阻测试，测试结果应符合相关标准规定。
3.对施工质量进行全面检查，包括接地装置的焊接质量，连接处的绝缘性能等。
4.编制施工验收报告，记录施工过程中的问题和整改情况。
5.经过验收合格的接地装置方可投入使用。
三、验收标准接地装置的施工验收应符合以下标准： - 接地线路的连接牢固，无松动现象。
- 接地装置的电阻值符合设计要求，一般应小于等于1欧姆。
- 接地装置与设备的连接良好，无虚焊、错焊等现象。
- 接地装置的材料符合相关标准要求，无破损、老化等情况。
- 接地装置的施工质量符合相关标准要求。
四、安全注意事项•在施工过程中，必须严格遵守相关安全操作规程，防止触电和其他安全事故的发生。
•施工现场应配备必要的安全设施，避免施工人员受到伤害。
接地装置的检查和试验制度
是为了确保接地装置的有效性和安全性进行的一系列检查和试验流程。
以下是一般的接地装置检查和试验制度步骤：
1. 视觉检查：检查接地装置的外观是否完好无损，是否存在破损、锈蚀等情况。
2. 温度测试：使用红外热像仪或温度计测量接地装置的温度，确保其没有过热的情况。
3. 阻抗测试：使用专门的测试仪器进行阻抗测试，以确保接地电阻符合规定的要求。
测试仪器会测量接地电阻的大小，通常要求在一定的范围内。
4. 连通性测试：测试接地装置是否与其他设备正常连接。
可以使用电流表测量接地装置与大地之间的连通性，以确保接地系统可靠地与地面连接。
5. 功能测试：对接地装置的工作原理进行检查，确保其功能正常。
可以通过施加一定的电压或电流来检查接地系统的工作状态。
6. 试验记录：对接地装置的检查和试验结果进行记录，包括检查日期、检查人员、检查结果等信息，以备后续参考和备案。
需要注意的是，接地装置的检查和试验制度可能会因国家或地区的不同而有所差异，有些行业或设备可能有特殊的检查和试验要求。
在进行接地装置的检查和试验时，务必遵循相关的安全规范和操作指南，确保人身安全和设备安全。
如果不确定如何进
行接地装置的检查和试验，建议咨询专业人士或相关机构的指导。

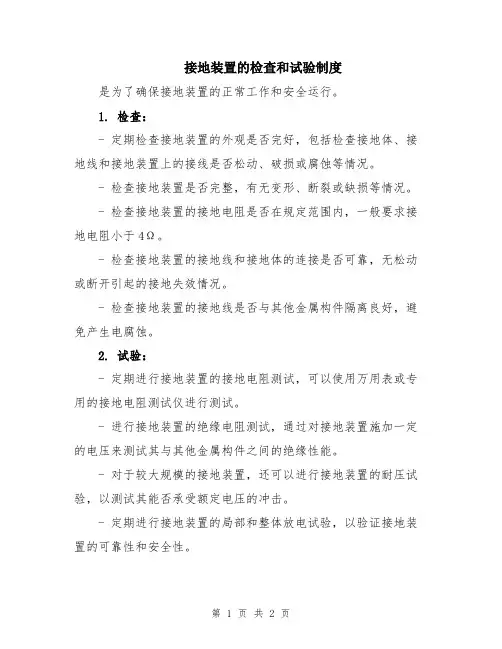

接地装置的检查和试验制度
是为了确保接地装置的正常工作和安全运行。
1. 检查：
- 定期检查接地装置的外观是否完好，包括检查接地体、接地线和接地装置上的接线是否松动、破损或腐蚀等情况。
- 检查接地装置是否完整，有无变形、断裂或缺损等情况。
- 检查接地装置的接地电阻是否在规定范围内，一般要求接地电阻小于4Ω。
- 检查接地装置的接地线和接地体的连接是否可靠，无松动或断开引起的接地失效情况。
- 检查接地装置的接地线是否与其他金属构件隔离良好，避免产生电腐蚀。
2. 试验：
- 定期进行接地装置的接地电阻测试，可以使用万用表或专用的接地电阻测试仪进行测试。
- 进行接地装置的绝缘电阻测试，通过对接地装置施加一定的电压来测试其与其他金属构件之间的绝缘性能。
- 对于较大规模的接地装置，还可以进行接地装置的耐压试验，以测试其能否承受额定电压的冲击。
- 定期进行接地装置的局部和整体放电试验，以验证接地装置的可靠性和安全性。
以上是接地装置的检查和试验制度的一般内容，具体的制度可能因不同的行业或设备而有所差异。
在执行检查和试验制度时，应遵循相关国家和行业标准的要求，并由专业人员进行操作和记录。
电气装置安装工程接地装置施工及验收规范——GB50169-20061 总则1．0．1 为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
1.0.2 本规范适用于电气装置的接地装置安装工程的施工及验收。
1.0.3 接地装置的安装应由工程施工单位按已批准的设计要求施工，工程建设管理单位和监理单位应有专人负责监督。
1.0.4 接地装置施工采用的器材应符合国家现行技术标准的规定，并应有合格证件。
1.0.5 施工中的安全技术措施应符合本规范和现行有关安全标准的规定。
1.0.6 接地装置的安装应配合建筑工程的施工；隐蔽部分必须在覆盖前会同有关单位作好中间检查及验收记录。
1.0.7 各种电气装置与主接地网的连接必须可靠，接地装置的焊接质量应符合本规范第3.4.2条的规定，接地电阻应符合设计规定，扩建接地网与原接地网应为多点连接。
1.0.8 接地装置验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。
1.0.9 接地装置的施工及验收，除应按本规范的规定执行外，尚应符合国家现行的有关标准规的规定。
- 2 -2 术语和定义2.0.1接地体（极）grounding conductor埋入地中并直接与大地接触的金属导体，称为接地体（极）。
接地体分为水平接地体和垂直接地体。
2.0.2自然接地体natural earthing electrode可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体。
2.0.3接地线grounding conductor电力设备、杆塔的接地螺栓与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地线。
2.0.4接地装置grounding connection接地体和接地线的总和，称为接地装置。
接地装置的检查和试验制度模版接地装置是保护人员和设备免受电击的重要设备，其检查和试验制度应确保接地装置的可靠性和安全性。
下面是一个接地装置的检查和试验制度的模板，包括常规检查和定期试验。
一、常规检查1. 检查接地装置是否存在损坏或磨损情况，包括接地线材料、接地电极等。
2. 检查接地装置的外观是否正常，有无锈蚀、损坏或变形等情况。
3. 检查接地装置的连接是否牢固，包括接地线与接地电极的连接是否松动或腐蚀。
4. 检查接地电阻是否正常，使用相应的测试仪器进行测量。
5. 检查接地装置的周围环境是否有影响其性能的因素，如杂草、堆放物等。
二、定期试验1. 接地电阻测试每年进行一次接地电阻测试，测试接地电阻是否满足规定的标准值。
测试时应使用专业测试仪器，确保准确性。
2. 电气联络测试每年进行一次电气联络测试，测试接地装置与设备之间的电气联络是否正常。
测试时应使用电阻测试仪进行测量。
3. 环境检测每年进行一次环境检测，检查接地装置周围环境是否有产生腐蚀、污染等影响其性能的因素。
4. 可视检查每年进行一次可视检查，检查接地装置的外观、连接情况等是否正常。
5. 清洁维护定期对接地装置进行清洁和维护，包括清除杂草、清除表面附着物等。
三、维修和记录1. 发现接地装置有损坏、松动或其他异常情况时，及时进行维修或更换。
2. 对接地装置的检查和试验结果进行记录，并建立相应的档案。
3. 对于接地装置的维修、更换和记录等事项，应有专人负责，并及时通知相关部门。
以上是一个接地装置检查和试验制度的模版，可以根据实际需要进行调整和完善。
同时，在执行过程中应遵守相关的工作安全规定和操作规程，确保人员的安全和设备的可靠性。
1 总则1．0．1 为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
1.0.2 本规范适用于电气装置的接地装置安装工程的施工及验收。
1.0.3 接地装置的安装应由工程施工单位按已批准的设计要求施工，工程建设管理单位和监理单位应有专人负责监督。
1.0.4 接地装置施工采用的器材应符合国家现行技术标准的规定，并应有合格证件。
1.0.5 施工中的安全技术措施应符合本规范和现行有关安全标准的规定。
1.0.6 接地装置的安装应配合建筑工程的施工；隐蔽部分必须在覆盖前会同有关单位作好中间检查及验收记录。
1.0.7 各种电气装置与主接地网的连接必须可靠，接地装置的焊接质量应符合本规范第3.4.2条的规定，接地电阻应符合设计规定，扩建接地网与原接地网应为多点连接。
1.0.8 接地装置验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。
1.0.9 接地装置的施工及验收，除应按本规范的规定执行外，尚应符合国家现行的有关标准规的规定。
2 术语和定义2.0.1接地体（极）grounding conductor埋入地中并直接与大地接触的金属导体，称为接地体（极）。
接地体分为水平接地体和垂直接地体。
2.0.2自然接地体natural earthing electrode可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体。
2.0.3接地线grounding conductor电力设备、杆塔的接地螺栓与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地线。
2.0.4接地装置grounding connection接地体和接地线的总和，称为接地装置。
2.0.5接地grounded将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。
电气装置接地规范电气装置安装工程接地装置施工及验收规范中华人民共和国国家标准GB —92第一章总则第 1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第 1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第 1.0.4条采用的器材应符合国家现行技术标准的规定，井应有合格证件。
第 1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第 1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第 1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.l条电气装置的下列金属部分。
均应接地或与PEN 线相接：一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
7、装有避雷线的电力线路杆塔。
八、装在配电线路杆下的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十2、六氟化硫关闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的以下金属部分可不接地或不与PEN 线相接：一、在木质、沥青等不良导电地面的枯燥房间内，交换额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有大概同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
