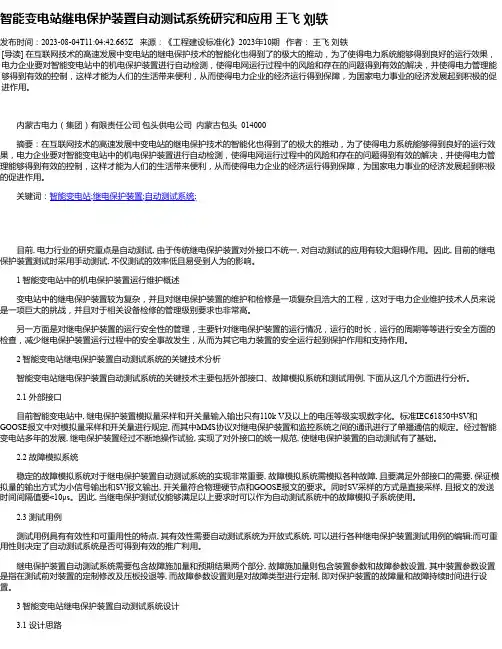

智能变电站继电保护装置自动测试系统研究和应用王飞刘轶发布时间：2023-08-04T11:04:42.665Z 来源：《工程建设标准化》2023年10期作者：王飞刘轶[导读] 在互联网技术的高速发展中变电站的继电保护技术的智能化也得到了的极大的推动，为了使得电力系统能够得到良好的运行效果，电力企业要对智能变电站中的机电保护装置进行自动检测，使得电网运行过程中的风险和存在的问题得到有效的解决，并使得电力管理能够得到有效的控制，这样才能为人们的生活带来便利，从而使得电力企业的经济运行得到保障，为国家电力事业的经济发展起到积极的促进作用。
内蒙古电力（集团）有限责任公司包头供电公司内蒙古包头 014000摘要：在互联网技术的高速发展中变电站的继电保护技术的智能化也得到了的极大的推动，为了使得电力系统能够得到良好的运行效果，电力企业要对智能变电站中的机电保护装置进行自动检测，使得电网运行过程中的风险和存在的问题得到有效的解决，并使得电力管理能够得到有效的控制，这样才能为人们的生活带来便利，从而使得电力企业的经济运行得到保障，为国家电力事业的经济发展起到积极的促进作用。
关键词：智能变电站;继电保护装置;自动测试系统;目前, 电力行业的研究重点是自动测试, 由于传统继电保护装置对外接口不统一, 对自动测试的应用有较大阻碍作用。
因此, 目前的继电保护装置测试时采用手动测试, 不仅测试的效率低且易受到人为的影响。
1 智能变电站中的机电保护装置运行维护概述变电站中的继电保护装置较为复杂，并且对继电保护装置的维护和检修是一项复杂且浩大的工程，这对于电力企业维护技术人员来说是一项巨大的挑战，并且对于相关设备检修的管理级别要求也非常高。
另一方面是对继电保护装置的运行安全性的管理，主要针对继电保护装置的运行情况，运行的时长，运行的周期等等进行安全方面的检查，减少继电保护装置运行过程中的安全事故发生，从而为其它电力装置的安全运行起到保护作用和支持作用。
创新管理科技创新导报 Science and Technology Innovation Herald192DOI：10.16660/ki.1674-098X.2018.17.192容性设备在线监测有效性分析①崔寒松 段春明 张帆 谷欣龙(国网冀北电力有限公司工程管理分公司 北京 100070)摘 要：电力系统中，容性设备是重要的输变电设备，对其进行在线监测与故障诊断具有重要意义。
文章首先分析容性设备的在线监测方法，简要介绍了介质损耗因数tan δ的测量原理，对比分析了其软件及硬件的检测方法；并对影响tan δ测量精度的因素进行分析，结果表明实现tan δ的测量精度，需从提高信号获取、计算分析方法的有效性两个方面来实现，最后给出了提高信号分析的改进方法。
关键词：容性设备 监测 介质损耗因数中图分类号：TM73 文献标识码：A 文章编号：1674-098X(2018)06(b)-0192-02①作者简介：崔寒松(1987—),男，汉族，北京人，硕士，工程师，研究方向：电网建设管理。
1 概述电力系统中，容性设备是重要的输变电设备，主要包括电流互感器（TA ）、套管、耦合电容器、电容式电压互感器（CVT ）等[1]。
随着电力系统容量的提高、电压等级的提升，容性设备数量及电压等级也随之不断增大。
传统的定期停电试验存在费时、费力以及效果不理想的特点，不能满足电网安全、可靠及高效运行的要求。
因此，实现对容性设备的在线监测与故障诊断具有重要意义。
容性设备检修目标明确，主要的监测项目有：介质损耗因数tan δ、泄漏电流I 、介质电容量C x 。
tan δ可以反映绝缘受潮、脏污、气隙放电等绝缘缺陷；泄漏电流试验一般用于测量直流泄露电流，可发现绝缘物的硬伤、脆裂等缺陷；测量介质电容量C x 可以发现容性绝缘设备的内部击穿问题等。
在线监测系统运行时，需综合这几种监测项目的测量结果进行综合分析诊断。
2 tan δ的测量原理在直流电压下，绝缘介质产生损耗的原因是电导损耗；在交流电压下，除了电导损耗之外，还存在由于绝缘介质极化效应产生的损耗。

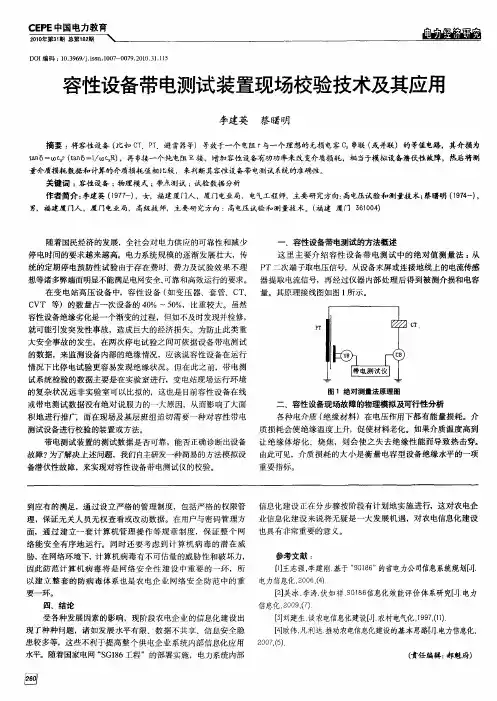

容性设备带电测试方法分析及装置校验摘要：本文通过对昆明供电局多个变电站容性设备带电测试结果进行分析，结合自身在测试过程遇到的问题，对容性设备带电测试同相比较法与绝对测量法进行比较分析，从而能够根据实际情况选择合适的测试方法，更有效准确的掌握设备真实状态，为设备稳定可靠运行提供有效保障；同时研究使用一种容性设备带电测试装置校验仪器，定期对装置进行校验，确保试验数据的准确性。
关键词：容性设备，带电测试，同相对比较法，绝对测量法，校验；Analysis of the application of live test methods for capacitiveequipmentFANG Yong,ZOU Jing,WANG Qing-bo,DUAN Yong-sheng,LU Zhi-xinWEI Rui-feng,WANG Chao-yu,ZHANG Yi(Kunming Power Supply Bureau, Yunnan power Gird Co., Ltd., Yunnan,Kunming 650011)Abstract: This paper analyzes the live test results of capacitive equipment in several substations of Kunming Power Supply Bureau. Combined with the problems encountered in the test process, the in-phase comparison method and absolute measurement method of capacitive equipment live test are compared and analyzed, so as to select the appropriate test method according to the actual situation, more effectively and accurately grasp the real state of the equipment, for the stable and reliable operation of the equipment At the same time, research and use a kind of capacitive equipment live test device to calibrate the instrument, and regularly calibrate the device to ensure the accuracy of test data.Key words:Capacitive equipment, live test, relative comparison method, absolute measurement method,check;引言容性设备（如变压器套管、电容式电压互感器、耦合电容器、油浸式电流互感器等）是变电站内一次设备的重要组成部分，所占比重大【1】。

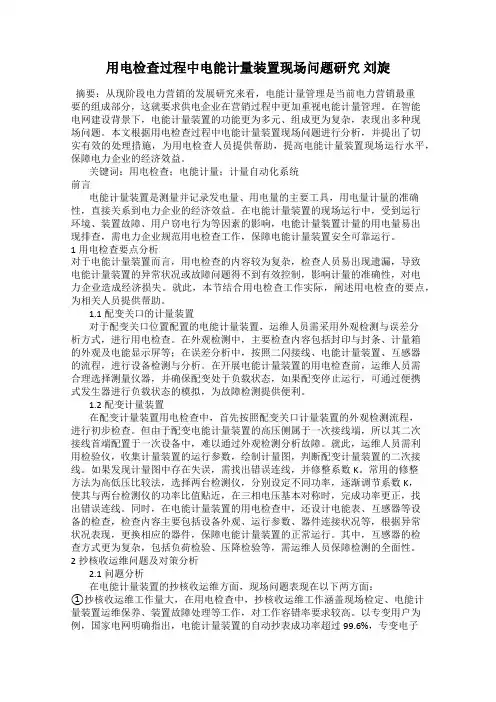

用电检查过程中电能计量装置现场问题研究刘旋摘要：从现阶段电力营销的发展研究来看，电能计量管理是当前电力营销最重要的组成部分，这就要求供电企业在营销过程中更加重视电能计量管理。
在智能电网建设背景下，电能计量装置的功能更为多元、组成更为复杂，表现出多种现场问题。
本文根据用电检查过程中电能计量装置现场问题进行分析，并提出了切实有效的处理措施，为用电检查人员提供帮助，提高电能计量装置现场运行水平，保障电力企业的经济效益。
关键词：用电检查；电能计量；计量自动化系统前言电能计量装置是测量并记录发电量、用电量的主要工具，用电量计量的准确性，直接关系到电力企业的经济效益。
在电能计量装置的现场运行中，受到运行环境、装置故障、用户窃电行为等因素的影响，电能计量装置计量的用电量易出现排查，需电力企业规范用电检查工作，保障电能计量装置安全可靠运行。
1用电检查要点分析对于电能计量装置而言，用电检查的内容较为复杂，检查人员易出现遗漏，导致电能计量装置的异常状况或故障问题得不到有效控制，影响计量的准确性，对电力企业造成经济损失。
就此，本节结合用电检查工作实际，阐述用电检查的要点，为相关人员提供帮助。
1.1配变关口的计量装置对于配变关口位置配置的电能计量装置，运维人员需采用外观检测与误差分析方式，进行用电检查。
在外观检测中，主要检查内容包括封印与封条、计量箱的外观及电能显示屏等；在误差分析中，按照二闪接线、电能计量装置、互感器的流程，进行设备检测与分析。
在开展电能计量装置的用电检查前，运维人员需合理选择测量仪器，并确保配变处于负载状态，如果配变停止运行，可通过便携式发生器进行负载状态的模拟，为故障检测提供便利。
1.2配变计量装置在配变计量装置用电检查中，首先按照配变关口计量装置的外观检测流程，进行初步检查。
但由于配变电能计量装置的高压侧属于一次接线端，所以其二次接线首端配置于一次设备中，难以通过外观检测分析故障。
就此，运维人员需利用检验仪，收集计量装置的运行参数，绘制计量图，判断配变计量装置的二次接线。

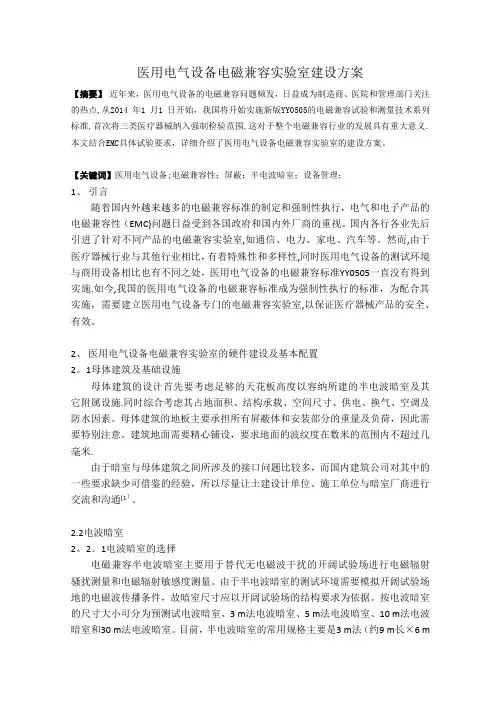

医用电气设备电磁兼容实验室建设方案【摘要】近年来，医用电气设备的电磁兼容问题频发，日益成为制造商、医院和管理部门关注的热点,从2014 年1 月1 日开始，我国将开始实施新版YY0505的电磁兼容试验和测量技术系列标准,首次将三类医疗器械纳入强制检验范围,这对于整个电磁兼容行业的发展具有重大意义.本文结合EMC具体试验要求，详细介绍了医用电气设备电磁兼容实验室的建设方案。
【关键词】医用电气设备;电磁兼容性；屏蔽；半电波暗室；设备管理；1、引言随着国内外越来越多的电磁兼容标准的制定和强制性执行，电气和电子产品的电磁兼容性（EMC)问题日益受到各国政府和国内外厂商的重视。
国内各行各业先后引进了针对不同产品的电磁兼容实验室,如通信、电力、家电、汽车等。
然而,由于医疗器械行业与其他行业相比，有着特殊性和多样性,同时医用电气设备的测试环境与商用设备相比也有不同之处，医用电气设备的电磁兼容标准YY0505一直没有得到实施.如今,我国的医用电气设备的电磁兼容标准成为强制性执行的标准，为配合其实施，需要建立医用电气设备专门的电磁兼容实验室,以保证医疗器械产品的安全、有效。
2、医用电气设备电磁兼容实验室的硬件建设及基本配置2。
1母体建筑及基础设施母体建筑的设计首先要考虑足够的天花板高度以容纳所建的半电波暗室及其它附属设施.同时综合考虑其占地面积、结构承载、空间尺寸、供电、换气、空调及防水因素。
母体建筑的地板主要承担所有屏蔽体和安装部分的重量及负荷，因此需要特别注意。
建筑地面需要精心铺设，要求地面的波纹度在数米的范围内不超过几毫米.由于暗室与母体建筑之间所涉及的接口问题比较多，而国内建筑公司对其中的一些要求缺少可借鉴的经验，所以尽量让土建设计单位、施工单位与暗室厂商进行交流和沟通[1］。
2.2电波暗室2。
2。
1电波暗室的选择电磁兼容半电波暗室主要用于替代无电磁波干扰的开阔试验场进行电磁辐射骚扰测量和电磁辐射敏感度测量。

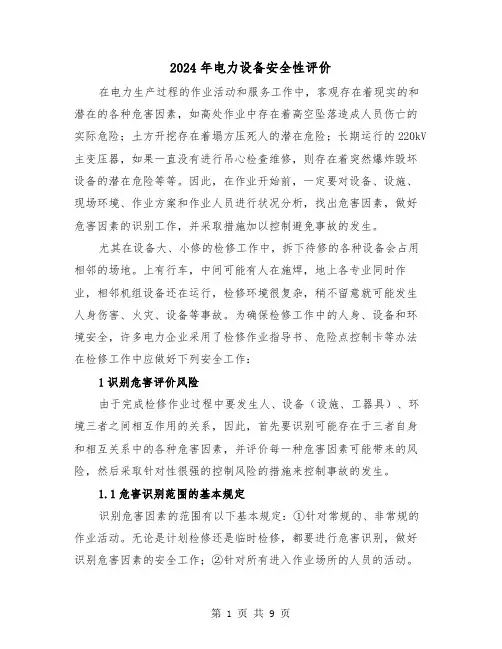

2024年电力设备安全性评价在电力生产过程的作业活动和服务工作中，客观存在着现实的和潜在的各种危害因素，如高处作业中存在着高空坠落造成人员伤亡的实际危险；土方开挖存在着塌方压死人的潜在危险；长期运行的220kV 主变压器，如果一直没有进行吊心检查维修，则存在着突然爆炸毁坏设备的潜在危险等等。
因此，在作业开始前，一定要对设备、设施、现场环境、作业方案和作业人员进行状况分析，找出危害因素，做好危害因素的识别工作，并采取措施加以控制避免事故的发生。
尤其在设备大、小修的检修工作中，拆下待修的各种设备会占用相邻的场地。
上有行车，中间可能有人在施焊，地上各专业同时作业，相邻机组设备还在运行，检修环境很复杂，稍不留意就可能发生人身伤害、火灾、设备等事故。
为确保检修工作中的人身、设备和环境安全，许多电力企业采用了检修作业指导书、危险点控制卡等办法在检修工作中应做好下列安全工作：1识别危害评价风险由于完成检修作业过程中要发生人、设备（设施、工器具）、环境三者之间相互作用的关系，因此，首先要识别可能存在于三者自身和相互关系中的各种危害因素，并评价每一种危害因素可能带来的风险，然后采取针对性很强的控制风险的措施来控制事故的发生。
1.1危害识别范围的基本规定识别危害因素的范围有以下基本规定：①针对常规的、非常规的作业活动。
无论是计划检修还是临时检修，都要进行危害识别，做好识别危害因素的安全工作；②针对所有进入作业场所的人员的活动。
包括班组人员、临时到访人员、来现场检查工作的领导等，都要注意是否存在危害因素；③针对作业场所内的所有设备、设施。
包括正在检修、周围正在运行的设备，承包方的设备、工器具等都要识别；④针对周围环境状况。
包括作业场所周围的大环境和每一个小作业场所的人、物和环境，都要纳入到每项的具体作业识别中。
1.2识别危害因素要考虑的问题在作业活动中识别危害因素有3个问题要考虑：①考虑有何异常。
分析判断人、设备、现场环境状态，看存在什么危险源（伤害源），即存在什么不利条件和异常状态。
专利名称：一种电流互感器状态检验方法专利类型：发明专利
发明人：刘毅
申请号：CN201510887364.0
申请日：20151207
公开号：CN105301420A
公开日：
20160203
专利内容由知识产权出版社提供
摘要：本发明公开了一种效率高、且检验结果全面准确的电流互感器状态检验方法。
该检验方法通过收集电流互感器的基础信息数据以及现场运行数据，对收集的数据进行分类并计算电流互感器运行状态值G，通过预设的电流互感器状态值与运行状态的对应关系，确定电流互感器的实际状态值所对应的实际运行状态，该检验方法效率高、不会出现由于人为原因导致原本正常运行的设备发生故障，该检验方法综合考虑了电流互感器的基础信息数据、检测数据、监测数据以及家族缺陷数据，可以实现电流互感器状态的全面检验，保证最后得出的检验结果准确、全面、可靠性高。
适合在关口计量设备状态评估技术领域推广应用。
申请人：成都思晗科技股份有限公司
地址：610041 四川省成都市高新区天府二街138号1栋30层3003
国籍：CN
代理机构：成都点睛专利代理事务所(普通合伙)
代理人：李玉兴
更多信息请下载全文后查看。

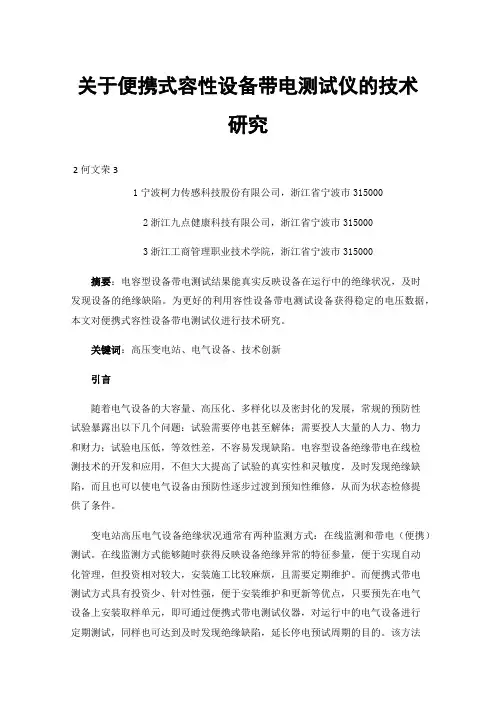

关于便携式容性设备带电测试仪的技术研究2 何文荣31宁波柯力传感科技股份有限公司，浙江省宁波市3150002浙江九点健康科技有限公司，浙江省宁波市3150003浙江工商管理职业技术学院，浙江省宁波市315000摘要：电容型设备带电测试结果能真实反映设备在运行中的绝缘状况，及时发现设备的绝缘缺陷。
为更好的利用容性设备带电测试设备获得稳定的电压数据，本文对便携式容性设备带电测试仪进行技术研究。
关键词：高压变电站、电气设备、技术创新引言随着电气设备的大容量、高压化、多样化以及密封化的发展，常规的预防性试验暴露出以下几个问题：试验需要停电甚至解体；需要投人大量的人力、物力和财力；试验电压低，等效性差，不容易发现缺陷。
电容型设备绝缘带电在线检测技术的开发和应用，不但大大提高了试验的真实性和灵敏度，及时发现绝缘缺陷，而且也可以使电气设备由预防性逐步过渡到预知性维修，从而为状态检修提供了条件。
变电站高压电气设备绝缘状况通常有两种监测方式：在线监测和带电（便携）测试。
在线监测方式能够随时获得反映设备绝缘异常的特征参量，便于实现自动化管理，但投资相对较大，安装施工比较麻烦，且需要定期维护。
而便携式带电测试方式具有投资少、针对性强，便于安装维护和更新等优点，只要预先在电气设备上安装取样单元，即可通过便携式带电测试仪器，对运行中的电气设备进行定期测试，同样也可达到及时发现绝缘缺陷，延长停电预试周期的目的。
该方法可完全替代投资较大的在线监测方式。
IMM2000-P型便携式容性设备带电测试仪无论取样单元还是测试仪器，从技术上和使用方便性上都远优于以往的测试系统。
1.设备带电测试的重要性电测试解决了部分设备运行后没有检测手段的难题，极大提高了变电站一次设备的运行可靠性。
随着科技水平日新月异发展，带电测试技术的精确程度不断提高，使用范围不断扩大，新技术不断出现，在变电站一次设备检修中的运用越来越多，如振动声学测试技术、振荡波测试技术、X 射线测试技术等。
容性设备带电检测装置测评的思考刘毅
发表时间：2018-04-13T17:01:13.113Z 来源：《电力设备》2017年第32期作者：刘毅
[导读] 摘要：本文介绍了容性设备带点检测技术的测试原理和系统的测评方法，之后再对几台带电检测装置的介质损耗因数的测量准确性、重复性和抗干扰性等几个方面做出全面的测评和研究，并在最后对容性设备带点检测装置测评进行思考。
（云南电网曲靖供电局云南省曲靖 655000）
摘要：本文介绍了容性设备带点检测技术的测试原理和系统的测评方法，之后再对几台带电检测装置的介质损耗因数的测量准确性、重复性和抗干扰性等几个方面做出全面的测评和研究，并在最后对容性设备带点检测装置测评进行思考。
关键词：容性设备；带电检测；装置测评；思考程序
容性设备指的是以电容屏绝缘结果为主的电力设备，其主要的结构包括电容式套管、电容式电流互感器、电容式电压互感器和耦合电容器这几种，占据整个变电站设备数量的40%-50%，其运行的状态的好坏直接影响到整个变电站乃至整个电网的安全运行。
在容性设备状态的诊断中，一直都是以预防性试验为主和以在线的绝缘诊断为辅的，两者互为补充。
1.容性设备带电检测装置的概念
在电网运行的过程中，为了能够防止重大安全事故的发生，采用的方法都是在设备投入运行之后，通过定期停电的方式进行预防性的试验和检修，这样才能够及时检测出设备内部的绝缘缺陷。
但是在停电预防性试验的试验条件和运行的状态本身就存在很大的差距，所以很难诊断出高压设备在运行的过程中的发展缺陷。
当全社会对于电力供应的要求变得越来越高，那么电力系统的规模就会变得越来越大，传统的定期停电的预防性方法就会出现费时、费力和实验效果不理想的情况。
为了能够在将来保证整个电网更好地实现状态的检修，那么引进容性设备和关注其绝缘性也成了非常重要的一个指标。
2.容性设备带电检测装置的结构
容性设备带电检测装置一般由取样单元、测试引线和主机等诸多部分组成，其主要的结构如图1所示。
取样的单元主要用于对电容型设备中的电流信号或者电压信号进行全方位的获取，然后在测试的过程中通过将引线更好地在取样的单元获得信号之后引入到主机。
在此过程中，主机主要负责数据的采集、处理和分析，然后再通过对参考设备电流信号的测量和对谐波的分析，分别计算出两路信号的相位夹角，从而能够更加方便地获得被测试的设备和参考设备在相同电压作用下的相对介损因数。
3.容性装置测评系统的原理
整个容性装置的结构由标准信号发生器、标准信号测试器和带电检测装置组成。
整个结构如图2所示。
其中，标准信号发生器在运作的过程中主要负责输出幅值和相位可调的参考电压信号，并在此过程中更好地检测电流信号，用以更好地模拟容性设备的电压和电流信号，并在最终通过相关的计算得到等效介质的耗损数量和电容量。
在试验的过程中，需要让标准信号测试仪以及带点检测装置一起对发生器输入的信号进行全面地测量，并以标准信号测试仪所出现的测量值作为标准值。
在这个过程中能够更好地评估出带点检测装置的准确性恶化重复性，并在这个过程中发挥其抗谐波干扰的作用[1]。
整个容性装置测评系统的结构如图1所示。
图2不同电容电流下介质损耗因数测量差异
通过上述的图表可以看出，电容电流对主机的测量结果会有很大的影响，而且在小电容电流和大电容电流测量的过程中确实会产生很大的误差。
因为小电流在运作的过程中非常容易受到环境的干扰，而且非常容易在大电流的接近下达到电流传感器测量的极限，最终在测量的过程中产生很大哦误差。
另外，如果仪器在供电状态下检测的数据发生很大的跳跃甚至没有办法展开测量的话，那么在实际的工作中还是会产生诸多问题。
因为各个厂家采用的计算方法有很大的差别，所以不同的厂商的仪器性能就会有很大的差别。
目前很多厂商都采用谐波的分析方式来对运行中的电压和电流信号来进行分析，并通过这个分析过程来更好地提取信号中的初相角，但是在计算方法、判断条件和其他各个方面，厂商在运作的过程中还是会产生诸多的差异，在这个过程中我们也就可以更好地来对其稳定性和准确性进行比较。
4.2重复性测验
在实际容性设备带点检测的过程中，其重复性的测验也占据着非常重要的地位。
在测试的过程中，因为每一次测试的环境、测试的条件、线段连接的状态和操作的方式等都是有所差别的，所以在测试的过程中，仪器能否更加稳定地反映出容性设备的绝缘状态也就显得非常重要了[2]。
在重复性测评的过程中，如果假设信号发生器输出介质的损耗数值为0.5%的话，那么在调整的过程中，我们可以通过先对连接线进行调整，之后再重启主机和移动位置等措施，更加充分地读取多组一起的测试值，之后再根据相关计算的方法计算出仪器测量的标准值。
4.3抗谐波干扰测验
所有类型的容性设备在运行的过程中都不可避免地将受到谐波的影响。
在运行的过程中，带点的主机是否能够在屏蔽谐波干扰的基础上准确地测量出容性设备因此产生的介质损耗，这是带电检测仪器中非常重要的一项性能。
在测评的过程中，先设置标准的信号发生器，
之后再输入电容电流，并在电流信号运行的过程中分别予以施加3次、5次和7次的的谐波干扰电流，之后再在0.5%的介质损耗因数下测试
仪器的抗谐波干扰性能。
其测试的过程如图3所示。
与之前的准确性和重复性测评的结论相同，不同厂商的仪器抗谐波干扰的性能还是存在很大的差异的。
不管是在10mA还是在20mA的电容电流下，B厂商的抗谐波性能依然是最好的，C厂商的抗谐波性能是最差的。
5.容性设备带点检测装置测评的意义
传统意义上的容性设备绝缘状态的诊断，一直以来都是以预防性试验为主，再以绝缘性诊断为辅的。
但是预防性试验的停电时间长，试验的电压低和其有效性非常差，所以在整体操作的过程中充满着一定的盲目性。
以往曾经采用过在线的监测系统，但是整个系统的安装过程非常复杂，校验的过程非常困难，维护的量也很大，在维护的过程中将会耗费很多的成本，因此在推广的过程中非常容易受到诸多方面的限制。
为了解决这一问题，带电检测技术就在近年受到了非常广泛的推广和应用。
带电检测技术同时具备了预防性试验和在线监测等优点，但是各个厂家的产品在质量、性能指标和工艺加工水平上都存在着很多不同的方面[3]。
为了能够保证整个容性设备带电的装置能够更加可靠地得以运行，并在最终获得准确的测量结果，我们尤其需要对带电检测设备中的各项检测性能进行有效地评估。
而如果能够参照国家电网公司的标准对容性设备进行在线监测的出厂和型式的试验，那么其测评结果的精准性也会更高。
6.结束语
本文对几台带电检测装置在标准信号的发生器、测试仪和带电测试装置组成的测评系统中展开测评，之后再从介质损耗因数测量的准确性、重复性和抗谐波干扰性等三个方面进行研究，我们得出了如下的结果：不同厂商带电检测仪器的性能差异其实是很大的，所得出的介质损耗因数测量的准确性、重复性和抗谐波等结果方面也都保持一致。
但总体来说，该测评系统能够通过有效模拟容性设备的参数对带电检测仪器开展测评。
在实际情况下，我们一定要对新购入的或者亟待使用的带电检测仪器的性能开展全方位的评价，只有这样才能够确保带电检测装置能够更加准确地得以运用，并为容性设备的现场测试和分析提供全方位的指导。
参考文献
[1]王楠,陈志业,律方成.电容型设备绝缘在线监测与诊断技术综述[J].电网技术，2013（5）：75-79
[2] 王斌,王任,王作松.一种容性设备在线监测装置全系统校验方法研究及校验系统开发[J].电子器件，2014（2）：156-159
[3]彭亚凯,李振东,罗传仙,等.一种容性设备绝缘在线监测系统现场校验装置[J].电工电气，2013（5）：56-62。
