容性设备绝缘在线监测方案探讨

针对容性设备的在线状态检测研究概述在电力系统中，电容型设备在整个系统的40% ～50%左右，容性设备的性能直接关系到电网的正常运行。

介绍了电力系统中常见的几种高压容型设备的故障类型及其原因。

对容性设备的介电特性参数及在线监测的参数作了简单介绍。

分析了当前容性设备介质损耗因数在线监测的各种方法及其原理。

关键字：在线监测；容性设备；介质损耗；谐波分析引言容性电气设备除电力电容器之外，还有电容式高压套管、电容式绝缘电流互感器、电容式电压互感器、耦合电容器等。

在电力系统中应用广泛，主要起功率补偿、整流滤波和过电压保护等作用，电容器性能的好坏直接关系到电网的正常运行。

由于高压电气设备损坏事故中大部分是绝缘损坏引起的，因此时有效地发现绝缘存在缺陷对于保障电网安全具有重要意义。

为了确保电力系统电气设备的安全运行，根据过去长期的运行经验及试验研究，逐步确立了一些预防性试验项目，这些预防性试验项目已经发挥过不少积极作用，但是规程要求定期对电气设备停电进行绝缘预防性试验和检修，具有一定的盲目性，造成人力、物力的大量消费，而且还不能及时发现电气设备的绝缘潜伏性故障。

在线监测能利用运行电压对高压设备绝缘状况进行试验，可以大大提高试验的真实性与灵敏度，弥补仅靠定期离线检测的不足之处。

随着电子测试技术的进步以及管理水平的提高，对于电力设备的健康状况的判断和维护，已经从预防性检修逐步向状态检修和预知检修的方向发展。

在众多的电气设备中，对于容性设备绝缘状况的监测主要基于对其电容量、介质损耗因数和绝缘电阻的监测。

文献[2-4]对目前容性设备在线监测方法作了介绍。

1. 主要容性电气设备常见故障及原因容性电气设备主要包括电力电容器、电容式高压套管、电容式绝缘电流互感器、电容式电压互感器、耦合电容器等。

这些设备的特点是高压端对地有较大的等值电容，大约几百皮法到几千皮法。

1.1 电力电容器故障类型及原因电力电容器故障类型主要有渗油、漏油、桶皮鼓肚，异常响声，严重时则发生爆炸起火事故[1]。

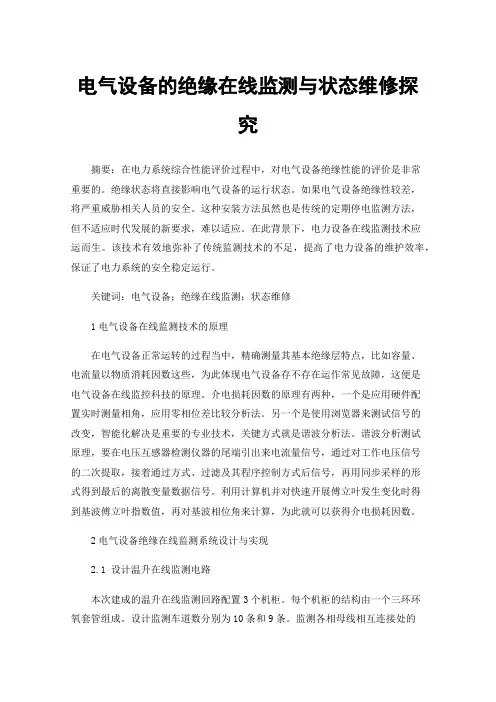

电气设备的绝缘在线监测与状态维修探究摘要：在电力系统综合性能评价过程中，对电气设备绝缘性能的评价是非常重要的。

绝缘状态将直接影响电气设备的运行状态。

如果电气设备绝缘性较差，将严重威胁相关人员的安全。

这种安装方法虽然也是传统的定期停电监测方法，但不适应时代发展的新要求，难以适应。

在此背景下，电力设备在线监测技术应运而生。

该技术有效地弥补了传统监测技术的不足，提高了电力设备的维护效率，保证了电力系统的安全稳定运行。

关键词：电气设备；绝缘在线监测；状态维修1电气设备在线监测技术的原理在电气设备正常运转的过程当中，精确测量其基本绝缘层特点，比如容量、电流量以物质消耗因数这些，为此体现电气设备存不存在运作常见故障，这便是电气设备在线监控科技的原理。

介电损耗因数的原理有两种，一个是应用硬件配置实时测量相角，应用零相位差比较分析法。

另一个是使用浏览器来测试信号的改变，智能化解决是重要的专业技术，关键方式就是谐波分析法。

谐波分析测试原理，要在电压互感器检测仪器的尾端引出来电流量信号，通过对工作电压信号的二次提取，接着通过方式、过滤及其程序控制方式后信号，再用同步采样的形式得到最后的离散变量数据信号。

利用计算机并对快速开展傅立叶发生变化时得到基波傅立叶指数值，再对基波相位角来计算，为此就可以获得介电损耗因数。

2电气设备绝缘在线监测系统设计与实现2.1 设计温升在线监测电路本次建成的温升在线监测回路配置3个机柜。

每个机柜的结构由一个三环环氧套管组成。

设计监测车道数分别为10条和9条。

监测各相母线相互连接处的温升。

实际温度是指监控柜内的温度。

结合开关柜的配置，可增加测温通道的数量，有效满足不同客户的需求。

在采集到的温度下，测温单元采用红外通信方式将数据传输至接收单元端，通过RS485通信方式将数据传输至主控计算机，不需要监测人员实际到现场。

利用主控计算机对整个环网柜系统的温升进行监控，可以更快地发现可能出现的问题，有效地预测事故，促进供电可靠性的提高。

变电站高压电气设备绝缘在线监测技术探析谢宽摘要：由于电能对人们的生活及工农业发展有着至关重要的作用，一旦出现问题，将严重影响人们正常生活与经济发展。

但是传统电力检修工作需要在断电之后才能进行，因此为了解决这一难题，在线监测技术很快得到推广。

根据以上问题文章对高压电气设备绝缘在线监测技术的应用提出探讨，进而加快我国的电力事业发展。

关键词：高压电气设备绝缘、在线监测、技术浅论引言在整个电网系统中，高压电器设备的正常运行有着非常重要的意义。

如果其在运行过程中出现问题，那么就很容易会导致整个电网系统的运行出现安全问题。

尤其是如果高压电气设备的绝缘性能不好，也很可能会造成无法挽回的安全事故。

近几年来，电气设备的相关故障发生率也越来越高。

因此，相关的管理人员就应该加强对高压电气设备绝缘性能的管理，尽量避免绝缘故障的产生，从而有利于整个电网能够正常运行。

一、变电站高压电气设备绝缘在线监测技术发展的相关情况 1.1相关阐述近几年来，我国科学技术在不断的进步，电能对于人们工作和生活有着非常重要的影响作用。

因此，早在上个世纪这样设备的监测技术就已经开始逐渐发展。

早先的绝缘在线监控技术主要是通过对数据进行采集和分析来进行监测的。

但是随着我国电气设备的不断复杂，原有的技术已经不能满足发展的需要，同时原有技术所测出的结果的准确性也不是很高。

因此，变电站高压电气设备绝缘在线监测技术就已经逐渐完善和发展。

现阶段，由于我国人工智能的不断发展，智能芯片技术也已经应用到了绝缘的在线监测，利用此技术不仅能够提高监测的速度，同时也能在一定程度上加强相关数据测量的准确性。

目前我国变电气的主要电气设备大多是通过氯化锌的避雷器来进行相关绝缘的工作。

这种方法与原先的串联间隙法有着非常大的区别。

尤其是随着避雷装置的不断运行和使用，相关的线路也可能会发生老化的现象，就容易导致漏电的现象发生。

因此，利用在线监测的技术，能够很大程度上对整个电流进行分析。

摘要：传统的定期检修已不能满足高压输变电设备安全运行的要求，以状态检修代替定期检修已成为电力系统设备检修的必然趋势。

实时的绝缘监测及诊断技术是状态维修的基础。

电容型设备在变电站中具有重要地位，因而对其绝缘状况进行在线监测具有重要意义。

本文介绍了电容型设备在线监测的具体内容（如在线监测信号的提取和介损数字化测量等），电容型设备在线监测和诊断技术的研究现状与应用状况，并就其存在的问题和对今后的技术发展提出了建议。

关键词：变电站；电容型设备；在线监测；诊断技术1 引言高压输变电设备的安全运行是影响电力系统安全、稳定和经济运行的重要因素，高压设备发生绝缘事故，不仅会造成设备本身损坏，而且还会造成多方面的损失。

据文献[1]统计，“八五”期间，我国主要电网中由设备故障而直接影响系统安全运行的电网事故约占事故总量的26.3%。

电压等级越来越高、设备容量越来越大，使得每次检修的时间较长，不仅检修费用高，而且也影响供电的可靠性。

在电力市场环境下，用户对供电可靠性要求将越来越高，而由设备故障或检修所造成的停电损失有时是相当可观的。

因此既要提高设备的运行可靠性，又要确保较高的供电可靠率，这就对电力设备的维护提出了更高的要求。

传统的定期检修存在试验周期长、强度大和有效性差等缺点[2]，难以满足电力系统对可靠性的要求，以状态检修[3,4]逐步代替定期检修已成为电力系统设备检修的必然趋势。

实现状态检修的前提条件是实现在线监测，只有通过各种手段及时、准确地掌握运行设备的绝缘状况，才能根据设备自身特点及变化趋势等来确定检修时间和检修策略。

电容型设备是重要的输变电设备，它主要包括电流互感器（TA）、套管、耦合电容器（OY）、和电容式电压互感器（CTV）等，这些设备约占变电站设备总量的40%~50%，在变电站中具有举足轻重地位。

这些设备的绝缘故障不仅影响整个变电站的安全运行，同时还危及其它设备和人身的安全，因而对其绝缘状况进行在线监测具有重要意义。

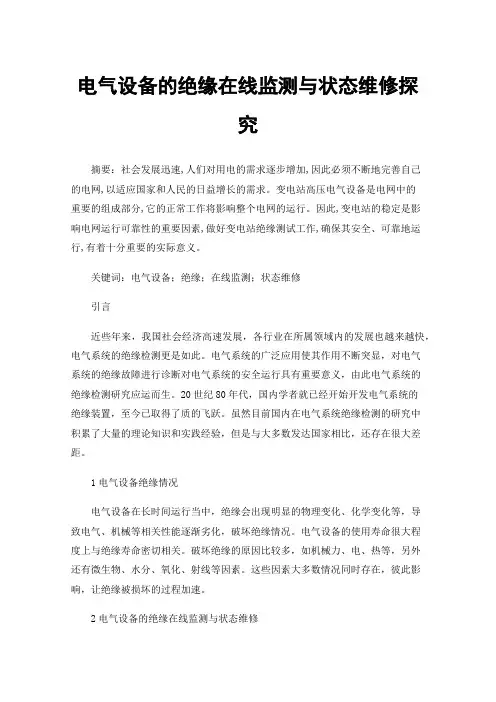

电气设备的绝缘在线监测与状态维修探究摘要：社会发展迅速,人们对用电的需求逐步增加,因此必须不断地完善自己的电网,以适应国家和人民的日益增长的需求。

变电站高压电气设备是电网中的重要的组成部分,它的正常工作将影响整个电网的运行。

因此,变电站的稳定是影响电网运行可靠性的重要因素,做好变电站绝缘测试工作,确保其安全、可靠地运行,有着十分重要的实际意义。

关键词：电气设备；绝缘；在线监测；状态维修引言近些年来，我国社会经济高速发展，各行业在所属领域内的发展也越来越快，电气系统的绝缘检测更是如此。

电气系统的广泛应用使其作用不断突显，对电气系统的绝缘故障进行诊断对电气系统的安全运行具有重要意义，由此电气系统的绝缘检测研究应运而生。

20世纪80年代，国内学者就已经开始开发电气系统的绝缘装置，至今已取得了质的飞跃。

虽然目前国内在电气系统绝缘检测的研究中积累了大量的理论知识和实践经验，但是与大多数发达国家相比，还存在很大差距。

1电气设备绝缘情况电气设备在长时间运行当中，绝缘会出现明显的物理变化、化学变化等，导致电气、机械等相关性能逐渐劣化，破坏绝缘情况。

电气设备的使用寿命很大程度上与绝缘寿命密切相关。

破坏绝缘的原因比较多，如机械力、电、热等，另外还有微生物、水分、氧化、射线等因素。

这些因素大多数情况同时存在，彼此影响，让绝缘被损坏的过程加速。

2电气设备的绝缘在线监测与状态维修2.1电气设备绝缘在线监测系统实现首先是硬件设计干扰措施分析。

第一，屏蔽传感器。

严格测试与筛选在线监测系统传感器，重点分析其热稳定性和传输比特性，针对传感器自身制定专门的评比措施。

在双层屏蔽金属盒当中放置好传感器。

第二，屏蔽信号线。

尽量缩短信号传输线，这是因为信号传输线更长的话，更容易被电磁环境干扰。

选择质量更优的屏蔽线，选择双层屏蔽方式，降低地线回路环境干扰。

第三，电子电路抗干扰分析。

摆放好电子元器件，分开放置高速电路和低速电路，让其远离噪声比较大的元器件。

变电站高压电气设备绝缘在线监测技术探析摘要：本文主要论述了变电站高压电气设备的绝缘监测技术，分析了在线监测技术的使用方法和应用的技术，希望能够为今后的变电站高压电器设备的使用提供参考。

关键词：变电站；高压电器设备；绝缘；监测一、前言针对变电站高压电气设备，必须要在使用的过程中做好相关的监测工作，监测的过程中要采取更加有效的监测技术，科学利用在线监测软件，提高监测的效果。

二、变电站高压电气设备绝缘在线监测技术发展概况绝缘设备监测技术是在上个世纪七十年代兴起的，最初的绝缘在线监测技术主要就是使用数据采集和传感器来完成监测的，但是随着社会的不断进步，最初的在线监测技术的速度就跟不上人类的需求，而且监测效果也一般，这样就出现了越来越多的监测方式。

变电站高压电气设备绝缘在线监测技术发展基本上可以划分为以下两个阶段。

1.带电测试阶段这一阶段就是最初的在线监测阶段，主要就是使用数据采集和传感器，当时由于技术原因，监测的目的就是单纯的为了不停电对电器设备的某些参数进行监测，并不能够全方位的监测。

在最初的阶段，监测使用的数据采集和传感器基本上都是带电测试仪器，但是这些设备都相对比较简单，测试不能够很全面，灵敏度也相对的较差，一直到后来技术有所发展这种带电测试仪器才被淘汰。

2.在线监测阶段从上个世纪九十年代开始，人类的技术发展迅速，尤其是电子计算机的推广使用，这样就给监测提供了更加有效的技术保障，在变电站高压电气设备绝缘的监测上迎来了在线监测阶段，在这一阶段，主要采用的技术就是超声波探测、红外测温、截至损耗值等技术，这样就能够更加全面方便的监测变电站高压电气设备的绝缘问题。

近年来，随着技术的不断进步和发展，在线监测已经实现了自动化。

三、监测的基本原理1、监测对象及参数高压电气设备绝缘在线监测技术是在被监测电气设备处于带电运行状态中，利用其工作电压来监测绝缘的各种特征参数。

因此，能真实的反映出被监测电气设备绝缘的工作情况，从而对该被监测设备的绝缘状况做出准确的判断。
