光伏组件更换作业指导书
以下是一份光伏组件更换作业指导书的示例，希望可以帮助到你。
1. 准备工作：
- 确保工作人员具备相关的安全知识和操作技能。
- 穿戴适当的个人防护装备，如安全帽、手套等。
- 准备所需的工具和设备，如扳手、螺丝刀、吊车等。
2. 关闭电源：
- 在进行任何操作之前，确保关闭光伏组件的电源，以避免电击危险。
3. 移除旧组件：
- 使用适当的工具，小心地拆除旧的光伏组件。
- 注意保护周围的其他组件和设备，避免损坏。
4. 安装新组件：
- 仔细检查新的光伏组件，确保其完好无损。
- 按照制造商的安装说明，正确安装新的光伏组件。
- 确保连接螺栓牢固，并正确连接电缆。
5. 测试与调试：
- 恢复电源供应，进行光伏组件的测试。
- 检查新组件的性能和工作状态，确保其正常运行。
6. 清理与收尾：
- 清理工作现场，确保无杂物和工具遗留。
- 填写相关的记录和报告，包括更换的组件信息和操作过程。
请注意，以上内容仅供参考，具体的光伏组件更换作业指导书应根据实际情况和相关标准进行制定。
在进行任何操作之前，请务必遵循安全规定和操作规程，确保操作的安全性和正确性。
如果你需要更详细或专业的指导，请咨询相关的技术人员或参考相关的技术资料。
Addr: Huangtang Industrial Zone, Xuxiake Town, Jiangyin, Jiangsu,P.R China , P .C. 214407光伏组件使用手册请认真阅读以下安装和安全指南。
如果安装时与之不符的话，这样做会使产品保证失效。
指南的目的：本指南包括光伏组件（以下简称为组件）的安装和安全操作的信息。
在安装之前请阅读和理解本指南。
如果有任何问题，请联系您的经销商或海润 公司。
在安装组件的时候，安装人员应该遵守安全防范指南。
在安装太阳能光伏组件之前，安装人员应该熟悉光伏系统的机械和电气要求。
请妥善保存本指南以便今后的使用。
概要²太阳能光伏系统安装需要专业的技巧和知识。
安装人员应该设想到各种受伤害的风险，包括电击风险。
组件的安装应该由合格的人员进行。
²所有的组件具有永久的接线盒和#12 A WG(4 mm2)电缆线连接到的多功能接触光伏连接头。
您可以从您的经销商处得到额外的组件的电缆线。
²每个单独的组件在直接接触到阳光后可以产生大于30伏特的直流电压。
直接接触到30伏特和大于30伏特的直流电压可能导致危险。
暴露于阳光下时连接组件或操作组件要小心。
²当拆除连接在暴露在阳光下的组件的缆线的时候，可能产生电弧。
电弧会导致燃烧，起火或产生其他安全问题。
暴露于阳光下时拆除连接组件上的缆线的时候要小心。
²太阳能光伏组件将光能转换为直流电能，设计为室外使用。
适当得支撑结构的设计是系统的设计者和安装人员有的职责。
²组件可以为地面安装，电线杆安装和屋顶安装。
不要尝试分解组件，不要拆除组件上的任何铭牌或者部件。
此种行为会使产品保证失效。
不要在组件上喷涂任何颜料或黏合剂。
不要使用镜子或其他的装备来集中阳光到组件上。
安装组件时，遵守当地，地区和国家的规范和条例。
需要建筑或电气许可。
安装太阳能光伏系统的安全防范措施²当暴露在阳光下时，太阳能组件产生电能。
HJT PV MODULE INSTALLATION MANUAL1.General Information1.1 Overview1.2 Installation Manual Disclaimer1.3 Limitation of Liability1.4 Fire Safety2. Installation2.1 Installation Safety2.2 Installation Condition2.3 Mechanical Installation Introduction3. Module Wiring3.1 Correct Wiring Scheme3.2 Correct Connection of Plug Connectors4.Maintenance and Care4.1 Visual Inspection4.2 Module Cleaning4.3 Inspection of Connector and Cable5. Electrical Specification5.1 Test conditions5.2 Electrical performance parameter table5.3 Electrical Installation6. Module Junction box properties 6.1 Cable6.2Connector6.3 Bypass diode1.General Information1.1OverviewThis general manual provides important safety information relating to the installation, maintenance and handling of heterojunction(HJT) solar modules. Professional installer must read these guidelines carefully and strictly follow these instructions. Failure to follow these instructions may result in death, injury or property damage. The installation and handling of HJT PV modules requires professional skills and should only be performed by qualified professionals. Installers must inform end -users (consumers) about the aforesaid information accordingly.The "module" or "HJT module" in this specification refers to one or more HS series HJT photovoltaic modules. Please keep this manual for future referenceIt is recommended to visit the HUASUN website regularly to obtain the latest version.1.2Installation Manual DisclaimerBecause the use of the manual and the conditions or methods of installation, operation, use and maintenance of photovoltaic (PV) product are beyond HUASUN’s control, HUASUN does not accept responsibility and expressly disclaims liability for loss ,damage, or expense arising out of or in any way connected with such installation, operation, use or maintenance. No responsibility is assumed by HUASUN for any infringement of patents or other rights of third parties, which may result from use of the PV product. NO license is granted by implication or otherwise under any patent or patent rights.The information in this manual is based on HUASUN’s knowledge an d experience and is believed to be reliable, but such information including product specification (without limitations) and suggestions do not constitute a warranty, expresses or implied. HUASUN reserve the right to change the manual, the PV produce, the specifications, or product information sheets without prior notice.1.3Limitation of LiabilityHUASUN is not responsible for any form of injury, including but not limited to module operation, system installation, and physical injury, injury and property damage caused by whether it is in accordance with the instructions in this manual.1.4 Fire SafetyPlease refer to local laws and regulations before installing modules and abide by requirements on building fire protection. According to the corresponding certification standards, the fire rating of Huasun modules is Class A (According to UL790).The roof should be coated by a layer of fireproof materials with suitable fire protection rating for roofing installation and make sure that the back sheet and the mounting surface are fully ventilated.Different roof structures and installation modes will affect fireproof performance of buildings. Improper installation may lead to the risk of fire.To guarantee roof fire rating, the distance between module frame and roof surface must be ≥10cm. (4in)Adopt proper module accessories such as fuse, circuit breaker and grounding connector according to local regulations.Please do not apply modules in where exposed inflammable gases are nearby.2.Installation2.1Installation Safety①Always wear protective head gear, insulating gloves and safety shoes (with rubber soles).②Never disconnect electrical connections or unplug connectors while the circuit is under load.③Contact with electrically active parts of the modules, such as terminals, can result in burns, sparks and lethal shock whether or not the module is connected.④Do not touch the PV module unnecessarily during installation. The glass surface and the frame may be hot; there is a risk of burns and electric shock.⑤Do not work in the rain, snow or in windy conditions.⑥Avoid exposing cables and connectors to direct sunlight and scratches or cuts in order to prevent insulation degradation.⑦Use only insulated tools that are approved for working on electrical installations.⑧Keep children well away from the system while transporting and installing mechanical and electrical components.⑨Completely cover the module with an opaque material during installation to prevent electricity from being generated.⑩Do not wear metallic rings, watchbands, earrings, nose rings, lip rings or other metallic objects while installing or troubleshooting photovoltaic systems.11Follow the safety regulations(e.g., safety rules for working on electrical power plant stations) of your regions and for all other system components, including wires and cables, connectors, charging regulators, inverters, storage batteries, rechargeable batteries, etc.12Under normal conditions, a photovoltaic module is likely to experience conditions that produce more current and/or voltage than reported at standard test conditions. Accordingly, the values of Isc and Voc marked on this module should be multiplied by a factor of 1.25 when determining component voltage ratings, conductor current ratings, minimum factor of fuse sizes, and size of controls connected to the PV output.13Only use same connectors to connect modules to form a string, or connect to another device. Removing the connectors will void the warranty.2.2 Installation Conditions2.2.1Climate ConditionsPlease install the modules in the following conditions:a) Working environment: -40°C to +40°Cb) Humidity: < 85RH%﹡Note: The mechanical load bearing (include wind and snow loads) of the module is based on the installation method and installation location. When calculating the mechanical load, a professional installer must calculate it according to the design requirements of the system. Modules should be installed in locations where the altitude is less than 2000m.2.2.2 Site Selection·The modules should be facing south in northern latitudes and north in southern latitudes. HUASUN recommends that the inclination angle of the installation modules should not be less than 10°, so that the dust is washed away by rain, and more effective light intensity and ventilation are obtained, because the hot air above and below the components can flow in one direction and the components are efficient at lower temperatures higher.·For detailed information about the best installation angle, please refer to the standard solar photovoltaic installation guide or consult professional solar installers and system integrators. ·The modules should not be blocked by sunlight at any time.·Do not use components near or in locations where flammable gas may be generated or collected.·The modules cannot be directly irradiated by artificially concentrated sunlight.2.3 Mechanical Installation IntroductionHJT PV modules usually can be installed in the following ways: Clamps and Bolts.Note:1)All installation methods herein are for reference only, and HUASUN is not responsible for providing related installation parts, design and installation of modules systems. Mechanical load and safety must be completed by a professional system installer or an experienced person.2)Before installation, you need to confirm the following important items:a)Visually check the module for any damage. Clean the module if any dirt or residue remains from shipping .b)Check if the serial number of the module is correct.3) The mechanical load of HUASUN HJT PV modules（framed module） was tested under 5400Pa on the front side（Designed 3600Pa, safety factor 1.5）and 2400Pa on the back side（Designed 1600Pa, safety factor 1.5）, PV modules（frameless module）was tested under 3600Pa on the front side（Designed 2400Pa, safety factor 1.5）and 2400Pa on the back side（Designed 1600Pa, safety factor 1.5）. If the installation environment of the module is snowy and strong wind, special protection should be adopted when the module is installed to meet the actual requirements.2.3.1 Mounting with Clamps（framed module）The module clamps used with M8 bolts should notcontact with the front glass and not deform the frame. Be sure to avoid shadowing effects from the module clamps. The moduleframe is not to be modified under any circumstances. When choosing the type of clamp-mounting method, please make sure that there are four clamps on each module, two clamps should be attached on each long sides of the module.Depending on the local wind and snow loads, if excessive pressure load is expected, additional clamps or support would be required to ensure the module can bear the load. The torque used for installation is 16-20N.Fringe Modules Installation Middle Modules Installation2.3.2 Mounting with Clamps（frameless module）The module clamps used with M8 bolts should not make glass winding. Be sure to avoid shadowing effects from the module clamps. When choosing the type of clamp-mounting method, please make sure that there are six clamps on each module, three clamps should be attached on each long sides of the module.Depending on the local wind and snow loads, if excessive pressure load is expected, additional clamps or support would be required to ensure the module can bear the load. The torque used for installation is 16-20N.BoltUpper sider clampLower sider clampBracket EPDM Frameless moduleEPDM2.3.3 Mounting with Bolts（framed module）There are 4 or 8 mounting holes of 9mm*14mm and 7mm*10mm on the frame of the module. In consideration of the fastness of the module after installation, each mounting hole must be fixed with the corresponding bolt connection.3.Module Wiring3.1 Correct Wiring Scheme①Ensure that the wiring is correct before starting up the system. If the measured open circuit voltage (Voc) and short-circuit current (Isc) differ substantially from the specifications, this indicates that there is a wiring fault.②Do not connect different connectors (brand and model) together.③Before the modules are connected to the grid, appropriate protective measures need to be taken to prevent water vapor and dust from penetrating into the connector.④The cable should be fixed on the module frame or mounting rail to avoid blocking the back of the module.⑤In order to meet the system wiring requirements, the distance between the two adjacent modules of the left and right must be within 50mm; for the adjacent two rows of modules, the distance between the modules must be within 25mm.3.2 Correct Connection of Plug Connectors·Make sure that all connections are safe and properly mated. The PV connectors should not be subjected to stress from the exterior. Connectors should only be used to connect the circuit. They should never be used to turn the circuit on and off.·If the connector is not connected positively and negatively, the connector is not waterproof. After the modules are installed, they need to be connected as soon as possible or take appropriate measures (such as using connector end caps) to avoid infiltration of water vapor and dust.·Do not clean or precondition the connectors using lubricants or any unauthorized chemical substances.4.Maintenance and CareIt is required to perform regular inspection and maintenance of the modules, especially during the warranty period. In order to ensure the best performance of the modules, HUASUN recommends the following maintenance measures:4.1Visual InspectionPlease carefully check the modules for appearance defects. Focus on the following points: a) If modules are observed having slight cell color differences at different angles, this is a normal phenomenon of modules with anti-reflection coating technology.b) Whether the glass is broken.c) Whether any sharp objects touch the surface of the module;d) Whether the module is blocked by obstacles or foreign objects; if there is snow, you can use a brush with soft bristles to clean the surface of the module;e) Whether there is corrosion near the grid line of the cell. This kind of corrosion is caused by the damage of the packaging material on the surface of the module during installation or transportation, which causes water vapor to penetrate into the module;f) Observe whether there are burn-through traces on the back plate of the module;g) Check whether the fixing screws between the modules and the bracket are loose or damaged, and adjust or repair them in time;h) The system should be checked regularly to ensure that the supporting structure of the junction box is intact.I) If you need inspection or maintenance of electrical or mechanical performance, it is recommended that the inspection or maintenance be carried out by certified and approved professionals to avoid electric shock or personal injury.4.2Module Cleaning4.2.1Safety Warning·Cleaning will cause the risk of damage to modules and a series of parts, and also increase the risk of electric shock.· Cracked or damaged modules will present a risk of electric shock due to leakage current, and wet modules will aggravate this risk of electric shock. Before cleaning, check the modules for cracks, damage, and loose joints.· During the day, the voltage and current existing in the array are enough to cause fatal electric shock accidents.· Since touching exposed parts of live parts can cause injury, make sure that the circuit is disconnected before cleaning.· Before cleaning, make sure that the array and live parts (such as inverters and combiner boxes) are disconnected.· Wear suitable protective clothing (clothes, insulating gloves, etc.).· Do not immerse the modules partially or completely in water or any kind of washing liquid.4.2.2 Handling Notice·Use a proper cleaning solution and suitable cleaning equipment.·Do not use abrasive or electric cleaners on the module.·Particular attention should be taken to avoid the module back-sheet or frame to come in contact with sharp objects, as scratches may directly affect product safety.·Do not use abrasive cleaners, degreasers or any unauthorized chemical substance (e.g. oil, lubricant, pesticide, etc.) on the module.·Do not use cleaning corrosive solutions containing hydrofluoric acid, alkali, acetone, or industrial alcohol. Only substances explicitly approved by HUASUN are allowed to be used for cleaning modules.·HUASUN recommends to avoid rotating brush cleaning methods, as they could create micro-cracks in the PV modules.·Dirt must never be scraped or rubbed away when dry, as this will cause micro-scratches on the glass surface4.3Inspection of Connector and CableThe following preventive maintenance is recommended every six months:a) Check the sealing gels of the junction box for any damage.b) Examine the PV module(s) for signs of deterioration. Check all wiring for possible rodentdamage, weathering and that all connections are tight and corrosion free. Check electrical leakage to ground.5.Electrical Specification5.1Test conditionsThe module electrical rating are measured under two Standard Test Conditions, In some cases, the module may generate a voltage or current value higher or lower than the rated value.The maximum allowable reflected light intensity on the back is 300W/m2.5.1.11000W/m2 on front, irradiance with AM 1.5 spectrum and 25 deg (77°F) ambient temperature,hereinafter referred to as STC.5.1.21000W/m2 on front,135W/m2 on back, irradiance with AM 1.5 spectrum and 25 deg (77°F) ambient temperature,hereinafter referred to as BSTC.5.2Electrical performance parameter table5.2.7 Electrical rating（Data under STC）5.3Electrical InstallationThe maximum allowed quantity of modules in string connection shall be calculated according to relative regulations. The open circuit voltage value under the expected lowest temperature shall not exceed the maximum system voltage value allowed by modules and other values required by DC electric parts.Normally,the VOC factor can be calculated by the following formula. CVoc=1-βVoc×(25-T)T: The expected lowest temperature of the installation site.β: VOC temperature coefficient (% /℃) (Refer to modules data sheet)Recommended maximum series is [Max System voltage V/(1.25*Voc)], parallel module configurations is [fuse rating/1.25*Isc]6.Module Junction box properties6.1Cable：Cable tybe：H1Z2Z2-K，4mm²6.2Connector,can be connected with MC4 Connector,type:6.2.1Zhejiang Renhe Photovoltaic Technology Co., Ltd.:05-8；RHC2xyzu6.2.2Staubli Electrical Connectors AG:PV-KST4-EVO 2/xy_UR; PV-KBT4-EVO 2/xy_UR 6.2.3Amphenol Technology (Shenzhen) Co.,Ltd.:UTXCFabcd; UTXCMabcd6.2.4Tyco Electronics(Shanghai) Co., Ltd:PV4-S1yx6.2.5Ningbo huayuPhotovoltaic:PV-H46.3Bypass diode6.3.1 Number of series and parallel：As shown in the figure below, each diode is connected in parallel with 2 cell string units, and then connected in series with other cell string units.6.3.2 Bypass diode typeZhejiang Renhe Photovoltaic Technology Co., Ltd.:FMK5040D /FMK4530T /FMK4530BQC Solar (Suzhou) Corporation：QCM2545/20SQ050/QCM3045/QCM4045/30SQ050A/QCM5045/QCM5045BPAN JIT ELECTRONICS(WUXI) CO.,LTD:GF3045/GF3550/GF5545Ningbo huayu Photovoltaic Technology Co.,Ltd:HY3050MK/HY4050MK/HY5050MK。
光伏组件使用手册1. 引言随着可再生能源的广泛应用，光伏组件作为一种重要的清洁能源装置，被越来越多的人所关注和使用。
本手册旨在为用户提供光伏组件的使用指南，包括安装、操作和维护等方面的重要信息。
通过正确使用光伏组件，用户可以最大程度地发挥其性能和效益，同时延长其使用寿命。
2. 光伏组件的基本原理光伏组件是一种将太阳光转换为电能的装置。
它基于光伏效应，通过将光能转换为电能，实现清洁能源的利用。
光伏组件通常由多个光伏电池组成，这些电池被连接在一起，形成一个光伏阵列。
当阳光照射到光伏电池上时，光子会激发电荷，在电场的作用下形成电流，从而产生电能。
3. 光伏组件的安装在安装光伏组件之前，用户需要进行一些准备工作。
首先，用户需要选择适合的安装位置，确保光伏组件能够充分接受阳光的照射。
其次，用户需要了解当地的安全规范和法律要求，确保安装过程符合相关的标准。
最后，用户需要准备好安装所需的工具和材料，包括螺丝刀、扳手、支架和安装支架所需的螺栓等。
在安装光伏组件时，用户需要遵循以下步骤：- 第一步，确认安装位置，确保组件能够充分接收阳光。
避免阴影和遮挡物对光伏组件的影响。
- 第二步，安装支架。
根据光伏组件的类型和安装位置，选择适当的支架，并使用螺丝和螺栓将其固定在地面或屋顶上。
- 第三步，安装光伏组件。
将组件放置在支架上，并使用螺丝和螺栓将其固定在支架上。
确保组件的安装平稳稳固。
- 第四步，接线连接。
根据光伏组件的接线图，将组件与电池或逆变器进行接线连接。
确保接线正确且紧固可靠。
- 第五步，检查和测试。
完成安装后，用户需要检查组件的固定情况和接线连接是否正确。
同时，还需要进行电流和电压的测试，确保组件正常工作。
4. 光伏组件的操作和维护在使用光伏组件时，用户需要注意以下事项：- 定期清洁：定期清洁光伏组件的表面，以保持其最佳的发电效率。
使用软质刷子和清水轻轻刷洗组件的表面，避免使用硬物或腐蚀性清洁剂，以免损坏组件。
润阳光伏组件安装手册2023 Ver 1.0本手册包含润阳新能源（以下简称“润阳”）光伏组件（以下简称“组件”）安装的重要安装说明。
安装人员工作时，应遵循本手册说明的全部安全防范措施描述。
安装光伏系统需要专门的技能和知识。
安装只能由合格人员执行。
在安装光伏系统之前，安装人员应熟悉其机械和电气要求。
将本指南保存在安全的地方，以备将来在维护，出售或处置组件时参考。
如有任何疑问，请联系我们的全球技术支持部门以获取更多信息。
1. 介绍感谢您选择润阳光伏组件！本安装手册包含电气和机械安装的基本信息，您在处理和安装润阳光伏组件之前必须了解这些信息。
本手册还包含您需要熟悉的安全信息。
本手册中描述的所有信息均为润阳的知识产权，并基于润阳已获得和积累的技术和经验。
本手册不构成任何明示或暗示的质保。
对于因组件的安装、操作、使用或维护引起的或以任何方式与之相关的损失、损坏或费用，润阳不承担任何责任。
润阳对因使用组件可能导致的任何侵犯第三方专利或其他权利的行为不承担任何责任。
润阳保留更改产品、规格或安装手册的权利。
不遵守本手册中列出的要求将使润阳在向直接客户销售的同时提供的组件有限质保失效。
请将本手册的副本提供给光伏系统所有者以供参考，并告知他们安全、操作和维护的所有相关方面信息。
2. 代码和法规光伏系统的机械和电气安装应按照所有适用规范进行，包括电气规范、建筑规范和电力设施互连要求。
这些要求可能因安装位置而异。
要求也可能因系统电压或者直流和交流应用的差异而不同。
联系当地监管机构以了解相应规定。
3. 一般信息3.1. 产品鉴别3.1.1. 铭牌：铭牌描述了产品类型、峰值功率、最大功率电压、开路电压、短路电流，均在标准测试条件下测得；认证标志，最大系统电压等等3.1.2. 条码：每个组件都有一个唯一的序列号。
序列号有20位数字。
第6、7位为年码，第8、9位为月码，第10、11位为数据码。
例如， H0101220627000401133表示该组件是在 2022.06.27 组装和测试的。
质量管理部非晶硅薄膜太阳能电池组件安装使用说明书编制：审核：批准：发布日期：实施日期：目录非晶硅薄膜太阳能电池组件安装技术说明书 (2)1说明书目的 (2)2安装适用领域 (2)3职责 (2)4安全与注意事项 (2)4.1搬运和拆箱 (2)4.2工作人员 (2)4.3安全细则 (3)5规范 (4)5.1光伏组件规格 (4)5.2光伏组件外观图 (5)5.3光伏组件电性参数 (5)6机械安装 (6)6.1材料和工具 (6)6.2安装位置选择 (6)6.3支架选择 (6)6.4陆地安装 (6)6.5安装指南 (6)6.6安装方式一 (7)本指南提供的夹具安装方式一为：两长边四点夹具。
(7)6.7安装方式二 (11)7电气安装 (14)7.1电气连接 (14)7.2光伏组件连接 (14)7.3接地 (16)非晶硅薄膜太阳能电池组件安装技术说明书1说明书目的本说明书提供了太阳能电池组件(1300mm×1100mm，以下简称光伏组件)的安装指南和安全操作说明。
安装前，用户和安装者必须认真阅读和理解本说明书，并且遵守本说明书的所有安全防范措施和当地法规。
如果不遵守说明书相关规定而导致的损失，我公司不负任何责任。
随着光伏技术的更新，我公司会对现有说明书相关信息进行改进，恕不另行通知。
2安装适用领域本说明书适用于光伏组件以下几种应用领域的安装指南：电站系统、光伏屋顶、光伏农场及光伏建筑等。
3职责我公司对光伏组件的设计和完整性负责，对光伏组件的安装支架及夹具提供可行性建议。
光伏组件的安装及系统设计归系统商或用户自身负责。
4安全与注意事项4.1搬运和拆箱光伏组件安装场地必须备有充足的合适搬运工具，拆箱人员须具备正确的光伏组件拆箱、搬运和安装知识。
4.2工作人员光伏组件的安装和维修操作人员，必须具备合格的专业技能。
4.3安全细则4.3.1安装前请务必认真阅读安装手册，掌握安装相关信息，预测安装风险。
4.3.2安装时请勿将组件直接曝光，做好防护措施，避免与人直接接触。

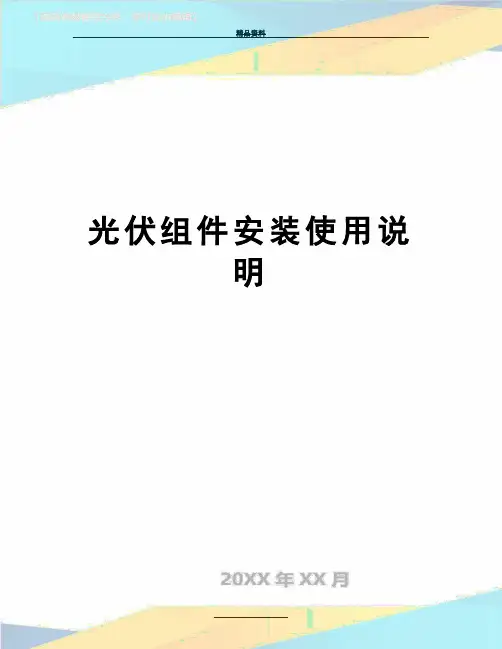

精品资料光伏组件安装使用说明........................................晶硅光伏组件安装使用说明手册编制：审核：批准：发布日期：实施日期：1 目的1.1 本手册包括晶体硅光伏组件（以下简称组件）的安装、操作、使用方法及注意事项，在安装之前请务必认真阅读本手册，以免承担质保责任。
那些不正确安装、运行、使用和维护所造成的功率损失、太阳能光伏组件损坏、人员伤亡或者额外花费，XX太阳能将不承担任何责任。
2 工作内容2.1安全防范2.1.1 组件必须由专业资格的人员来安装，确保完全理解在安装组件过程中存在的可能或潜在风险。
2.1.2 安装组件时，应遵守所有地方、地区、国家和国际的相关的法律、法规，必要时应先获得相关的许可证明。
2.1.3 为了您的安全，不要在恶劣的环境下安装或操作组件，包括强风和阵风天气或是潮湿结霜的屋顶表面。
2.1.4 屋顶的光伏系统只能被安装在经过建设专家或工程师评估的建筑上，有正式的完整结构分析结果，并被证实能够承受额外的系统支架压力和光伏组件自身重量。
2.1.5 单个太阳能光伏组件在阳光直射下可产生30V 以上的直流电压，接触30V 或更高的直流电压将存在潜在危险。
正确的操作，尽可能避免此危险的发生。
2.1.6 不要在有负载的情况下断开连接线。
2.1.7 若组件正面玻璃破损，或背板出现裂口或破洞，与任何组件表面或边框接触都可能导致电击。
2.1.8若组件边框锋利或表面玻璃破损可能会导致划伤。
2.1.9 安装时请不要携带珠宝等贵金属，以免戳穿组件表面或边框可能导致触电。
2.2搬运注意事项2.2.1不得擅自拆卸组件。
2.2.2不得在组件上乱涂。
2.2.3不要在组件上行走。
2.2.4不要在组件上粘贴其他名牌。
2.2.5不要直接托着接线盒的线缆搬运组件。
2.2.6不要用镜子或透镜聚焦阳光照射到组件上。
2.2.7用不透光的材料盖住储藏在户外的组件，以免被阳光直射。
VER 1.0 DEC 2009太阳能光伏组件安装说明书目录1、免责说明 (2)2、通用安全细则 (2)3、机械安装 (2)3.1位置选择 (2)3.2选择支架 (2)3.3陆地安装 (3)3.4安装指南 (3)4、电气安装 (3)4.1电气安装细则 (3)4.2接地 (4)5、维护 (4)VER 1.0 DEC 2009本手册提供了关于组件安装、维护和使用的重要信息。
请妥善保存本说明书，以备参考。
1、免责说明随着伏达技术的更新，会对现有说明书相关信息进行改进，恕不另行通知。
本说明书只针对陆地安装使用，用户和安装人员应该仔细阅读并遵守。
如果不遵守说明书相关规定，对可能导致后果我公司不负任何责任。
2、通用安全细则2.1 安装太阳能光伏发电系统要求专门的技能和知识，必须由专业资格的工程师来完成。
2.2 安装人员在尝试安装，操作和维护的光伏组件时，请确保您完全理解在此安装说明手册的资料，了解安装过程中可能会发生伤害的风险。
2.3 光伏组件在光照充足或其他光源照射下时生产电力。
应当操作时请采取相应的防护措施，避免人员与 30V DC 或更高电压直接接触。
2.4 太阳能光伏组件能把光能转换成直流电能，电量的大小会随着光强的变化而变化。
2.5 当组件有电流或具有外部电源时，不得连接或断开组件。
2.6 安装、使用组件或进行接线时，应使用不透明材料覆盖在太阳能光伏组件阵列中组件的正面，以停止发电。
2.7 应遵守所有地方、地区和国家的相关法规，必要时应先获得建筑许可证。
2.8 太阳能光伏组件没有用户可维修的原件，不要拆解、移动或更改任何附属的部件。
2.9 太阳能光伏组件安装时不要穿戴金属戒指、表带、耳环、鼻环、唇环或其它的金属配饰。
2.10 在潮湿或风力较大的情况下，请不要安装或操作组件。
2.11 不要使用或安装已经损坏的组件，不要人为地在组件上聚光。
2.12 只有相同型号的光伏组件模块才能组合在一起。
避免光伏组件的表面产生不均匀阴影。
操作手册光伏组件及光伏支架安装工程作业指导书（附彩钢瓦排布方式）一、光伏支架及组件安装前应作下列准备工作1）在每个厂房相应位置搭设卸料平台及人员走道，在屋面铺设散料通道，避免对屋面造成损坏。
对屋面排水系统进行清理，避免雨季水流不畅，造成比必要的损失。
2）施工前对屋面进行核实,如遇到和设计不符合,根据设计及设计交底进行相应调整。
按照设计图纸中标识的基线位置测量放线，并控制每个方阵的直角方向。
以屋面采光带中心为横向基线，按照设计图纸确定整个方阵的位置。
3）核算设计图纸，计算出各区域的支架导轨、配件及组件的使用量，按照区域数量及施工流程分批上料。
4）支架及组件到场后，检查外包装有无损坏变形。
如有损坏及时与采购人员沟通，进行更坏处理。
5）支架及组件按照各区域用量运至屋顶后，及时安排人员分散到位。
二、支架及组件安装支架安装：依据设计图纸，先进行定位放线，彩钢屋面主要是夹具的定位，之后进行导轨的安装，要注意夹具的间距、同排组件导轨及相邻两排组件导轨的间距。
导轨的安装应按照中间段两端段导轨连接件顺序安装，导轨安装完成后，检查每根导轨的水平度，每跨导轨的弯曲度不得大于1mm。
完成一组支架安装后,进行支架位置的精确校核。
要注意前后排的间距、设计中要求离墙边的距离等。
吊装与搬运过程中做好保护措施，避免人身伤害及原有建筑物的破坏。
另外，安装支架立柱、横梁及导轨时不要一次性将螺栓紧固到位，支架全部调平直后将螺栓全部紧固。
组件安装：组件开箱后查验：a、开箱后先从侧面查看组件有无破损。
如果有破损及时告知项目部材料员，交由材料员处理。
b、组件搬运时，必须检查每块组件正背面玻璃有无崩边、破角、裂纹；检查接线盒有无脱胶、松动、脱落；检查光伏线缆及公母头有无挤压变形或破损。
如果出现以上现象应先将组件妥善放置一旁，放置时要避免对组件造成二次损坏，严禁将有损坏的组件搬运至施工现场。
发现以上问题的同时，应及时告知项目部材料量员，交由材料员处理。
非晶硅薄膜光伏组件安装手册2014年05月安装人员须知1.系统安装前请仔细阅读该手册2.此册不包含所有安装的安全注意事项，系统安装请严格按照安全指导规则。
3.该手册为系统安装提供安装指南，但不能完全保证安装工作质量，请安装人员务必以认真负责的态度完成安装工作，电气工作由专业电工操作。
4.请不要拆卸组件、移动任何标签或黏附的部件。
目录1安全 (1)2组件参数 (3)2.1组件规格 (3)2.2组件接线图 (4)3机械安装 (5)3.1位置考虑 (5)3.2遮阴设计考虑 (5)3.3安装结构 (7)3.4安装方法 (7)4电路安装 (19)4.1电气连接 (19)4.2光伏组件连接 (19)4.3遵守守则 (21)5维护 (22)6责任声明 (22)1安全安全图标定义此安装手册上有多个不同安全图标，请确定明白图标含义。
这些图标是根据忽视和不恰当操作对产品造成的后果程度来分类。
请确认您已阅读完此手册并明白这些图标的含义。
此图标表示生命安全受威胁或身体可能受到伤害此图标表示身体伤害或财产安全受威胁此图标表示勿做某事安装人员在尝试安装、接线、操作和维护该产品之前，需仔细阅读整个安装手册。
接触组件的带电电路部分，如：不管组件是连接或断开，接线终端有可能导致烧伤，火花，和致命的电气冲击等危险。
1)组件安装过程中必须按照地区的安全、环境相关法规、许可和监督要求。
2)安装人员在安装组件时需要有非常谨慎的工作态度和良好的安全作业习惯，例如，但不限于：暴露的载流部件采用绝缘、隔离或短路措施，正确使用有绝缘保护的工具。
所有安装组件的工作人员都应佩戴绝缘手套和适合的防护衣物，摘除所有金属饰品，这样可以降低受伤或意外触电的几率。
3)在操作一些电气的连接或断开之前，光伏组件阵列应完全被遮光。
4)当组件串联连接时，电压增加；组件并联连接时，电流增加。
因此，一个阵列组件能产生高电压和高电流造成生命安全受威胁或身体伤害危险。
在连接过程中，请预先做好防护措施，切勿拿着导电物体靠近连接器的金属件。
非专业人士不可参与此电气连接工作。
5)由于太阳能电池组件的安装和维修，需要很大程度的技能，故只能由经过培训合格的专业人员来操作进行。
6)安装过程中及时检查组件，损坏的组件不能维修，应该更换（接线盒和外部电缆在某些情况下可以做简单的维修，维修需电气人员进行）。
7)在安装期间应当谨慎操作，避免组件碰撞、划伤、掉落，人员不可坐立于组件上。
非专业人员不可进行操作，否则可能造成漏电等危险情况的出现。
8)破裂的组件存在电气安全隐患，当人员接触组件表面或框架时，有可能导致触电。
9)避免在雨天或大风天气安装组件。
安装只能在干燥的条件下进行，安装干燥的组件并使用干燥的工具，必要时根据现场情况使用防爆工具。
10)当组件开始工作后，组件表面可能变热并有烧伤皮肤的危险。
11)请勿将人造太阳光束直对组件。
12)不容许儿童和未经授权的人员在太阳能电池组件附近，避免电击和身体伤害的危险。
请勿在可燃气体或易爆物体附近进行安装工作。
13)组件安装时可能会出现火花，故请勿在可燃气体或易爆物体附近进行安装工作。
2组件参数2.1常用非晶硅组件规格最大系统电压V1000V最大返向电流值A3电池类型非晶薄膜电池组件重量kg约14.4尺寸(LxWxH)mm1245×635×7.5框架材料无框，10±1mm透明的边缘旁路二极管数1电缆类型，直径和长度使用2×2.5mm2，400mm或750mm电池衬底 3.2mm玻璃背板4mm玻璃防火等级等级C1)在初始的几个月，该组件产生的功率输出比额定功率的输出高。
此额定功率可能会高15％，工作电流可能会高9％。
2)电气参数是在标准测试条件下测试，短路电流，开路电压，和额定功（辐照度的100mW/cm2，AM1.5光谱，电池的温度25℃）率在±5%范围内。
3)组件产生的电流或电压可能比标准测试条件下报告上的数据高。
在相应条件下，计算组件额定电压，电流，保险丝载流，以及组件控制元件电气规格，应将组件上标识的短路电流和开路电压分别乘于系数1.25进行设计和安装。
请参考相关国家电气法规额外乘以125％（80％额定值的下降），这是可被接受的。
2.2组件接线图请参考下图（单位：mm）前视图右视图后视图16671454003机械安装3.1位置考虑1)火灾危险：组件阵列的设计和安装必须充分考虑火灾的危险性，特别是安装在屋顶的光伏发电站必须在经核准过的防火等级C（或更高的等级）防火屋面上方可建设。
请参照当地的建筑法规需求正确选择屋面。
屋顶施工和安装设计对建筑物耐火有影响。
少于127mm/305mm斜坡迹象需要消防类评级。
安装不当可能会导致火灾危险。
2)通风：尤其是在炎热的环境下，建议在组件后面需要有一个100mm或更多的间隙空间，以提供足够的通风条件。
足够间隙能让一些湿气凝结或消失。
此外足够的通风能够降低组件温度，提高光伏组件发电量。
3)设计强度：六叹帽看组件是以最大的负载（+/-2400帕）条件下设计和测试，负载可以同时承受雪或风的袭击。
请使用能提供足够的设计强度和同时满足当地规范要求的支撑支架方式，小心的安装组件。
设计2400帕强度大致相当于风力130公里/小时（约36m/s）的速度，此时风压负载约为+/-800帕，并乘以相当于3倍安全设计系数。
4)建筑施工：组件应该被安装在具有足够强度去支撑太阳能装置的支架上（组件支架必须充分考虑到当地的风压、雪压和冰雹等危害）。
若要在屋顶上安装组件，特殊建筑可能需要提供适当的安装方式。
3.2安装方法3.2.1操作非晶硅组件均通常采用坚固的钢化玻璃封装，但是如果不正确的安装和操作，组件将会破损。
在安装组件时，人员应戴防护手套，以防止被尖锐的玻璃划伤或烧伤。
组件应该在集装箱里运输和储存。
这些组件在运输，搬运和安装的所有阶段都应该被保护，防止磕碰，直到安装完成。
为了防止破坏玻璃，并可能导致其开裂，该组件不应该放置在没有支撑混凝土上或将其中一个角放置在混凝土，或任何其他坚硬或粗糙表面上。
在从集装箱拿出组件之前，应该检查组件表面。
小心移动组件，避免碰到另一片组件或其他硬物上。
不要让玻璃接触任何有可能造成划痕的东西。
为了避免触电，受伤，或损坏组件，在移动和组件安装过程中不要拉拽组件的电缆和接线盒。
3.2.2安装的夹紧位置组件的固定应采用专用的夹具（每片组件上有4个固定位置），位置如下图所示。
夹具位置必须对称，夹具所固定在平面上的位置偏差不得大于D1是沿组件1245mm 方向的两夹具中线点的距离，长度为760±10mm。
2mm DD D 接触面的宽度（D2）应该是9±1mm。
该接触面长度（D3）是在夹具的长度是80±2mm。
为了保护组件玻璃，夹具的里面含有EPDM 垫防护材料。
注意：1）支架上固定安装钳的四个位置平面度不应大于2mm。
2）扭矩范围为10N•M ～12N•M。
必要是使用扭力扳手，扭力扳手设置为11N•M，让组件不会脱落，并且该夹具不会夹碎组件玻璃。
如果因为不正确安装导致组件破损，保修失效。
安装过程中，人员应当谨慎行事，避免组件碰撞，划伤，掉落，和人员坐立于组件上。
3.2.3组件定位组件可以采用任何纵向或横向的安装。
A.横向的安装如下：横向B.纵向的安装方式（如下图）。
安装时建议采用纵向的安装方式，优势如下：1.可以有效的减少遮阴带来的损失，提高系统发电量。
具体原因请参照原文的 3.2遮阴考虑部分。
2.方便根据具体的气候环境进行遮阴优化设计，有效减少系统的占地面积。
3.方便进行组件的电气连接，上下排都可以各自根据本文4.2.3的描述进行串接而不需要额外的电缆，可以节约系统成本。
4.可以有效的减少系统匹配不平衡带来的损失，提高系统发电量。
但是纵向也存在以下缺点：1．夹具没有夹紧，组件容易脱落。
2．夹具拧紧扭矩过大，容易产生应力，更容易造成组件破裂；故建议采用预置扭矩扳手（11N.M）来控制安装锁紧力，可有效地避免以上所提到的缺点。
3.2.4夹具的安装1)夹具的规格A.边夹B.中夹2)夹具定位尺寸A.组件边夹与中夹的尺寸66B.组件中间安装钳与中间安装钳的尺寸6 63)边夹的安装分别将T型螺栓、边夹、平垫圈、弹簧垫圈及螺母预装到支架上完成安装。
组意4)中间安装钳的安装分别将T 型螺栓、中间安装钳、平垫圈、弹簧垫圈及螺母预装到支架上完成安装。
注意：如果支架上没有采用适合T 型螺栓的安装方式，可以使用其它螺栓来固定夹具。
3.2.5安装过程1)在安装组件前，请先确认发电单元安装支架的尺寸是符合设计要求（支撑架外观整齐，无明显偏移），组装完毕的支架是牢固可靠的。
2)确认第一根支撑架（例如:C 型钢）到第二根的安装孔中心距离是否为组件宽度+边夹/2+中夹/2，同样最后一根与倒数第二跟的安装孔中心距离也是组件宽度+边夹+中夹，其它中间的两根的安装孔中心间距都为组件宽度+中夹/2。
665m3)用卷尺量出组件安装完成后其边缘在支撑架上所对应的位置（以两片组件竖装为例，组件边缘与支撑架长方向上中心线的距离为15mm），做好记号（A点），然后调整水平线的高度到所做记号（A 点）用水平仪在最后一根支撑上找到相同水平位置做记号（B点）4)用铅平线从A 点拉到B 点，并分别固定住。
固定铅平线人员必须佩带激光防护眼镜（防止眼睛灼伤）125)安装第一片组件，组件的下边缘要沿着水平线（AB 线）安装，并以此类推，第一行的组件都要以这基准线来安装。
（在有倾角的状态下，建议由上到下的安装）第箭6)先将终端安装钳安装到支架上并将螺母预紧，使夹具不会滑落。
（边夹适用于固定在位于边沿的组件上）请确保安装钳及与安装钳接触的各部件干净无异物。
异物会造成组件应力而破裂。
7)将组件插入边夹的垫片里并用预紧螺母，使组件不会滑落。
8)将中夹入组件并安装到支架上，请预紧螺母使中夹不会滑落，并锁紧前一组的夹具螺栓。
（中夹用来固定在两片组件的中间）9)按上面方式，将后续组件插入夹具的垫片里执行预紧螺母和锁紧左侧夹具螺母。
10)请重复步骤4到5直至安装到该行的倒数第二片组件为止。
11)直到安装第一行的最后一片组件时，请使用边夹。
12)第一行最后一片组件安装完成后，先检查一次这行组件的水平度，必要时做调整。
若水平度无问题，就把水平吊线步骤3）中已固定好的水平线（AB线）标记向下挪动30mm（方便安装考虑），然后依次进行第二、三行组件的安装（组件上边缘要沿着水平线安装），其他安装步骤与第一行相同。
3mm4电路安装4.1电气连接组件可串联、并联或串并联组合，以达到所需的电力输出。
在安装时，同一逆变器方阵，请使用同一类型的组件。
串联：串联组件产生所需的电压输出。
