太阳能灯具安装说明书

太阳能LED灯具使用说明书一、概述太阳能LED灯具由控制柜、太阳能电池、LED球泡灯组成,如下图所示，太阳能电池将光能转化电能对控制器内部蓄电池充电。

太阳能LED灯具工作在两种状态：①充电状态；②开灯状态。

二、电参数太阳能电池最大输入电压：DC 17V；输出电压：DC 12V；工作环境温度：-25～60℃。

三、功能说明太阳能电池平稳放于日照处，用于充分吸收外界光能。

充电状态:太阳能电池与控制柜连接好后按下AN1开关，外界光照足够强时，此时太阳能电源指示灯亮，蓄电池充电指示灯HL1慢闪烁，此时蓄电池正在充电。

开灯状态:闭合S1开关，1路输出LED球泡灯亮同时HL2输出指示灯也亮。

闭合S2开关，2路输出LED球泡灯亮同时HL2输出指示灯也亮。

四、控制柜结构尺寸五、产品包装1．检验合格的产品用塑料袋封装后放入箱内，并衬以防震材料，防止运输过程中发生窜动或碰撞。

2．产品包装能满足防潮、防尘的要求。

包装箱外表面标有产品名称、型号规格、生产批号、数量、净重、制造厂家等，还标有防潮、防震、小心轻放、切勿倒置等字样或图案标志。

六、设备附件七、产品维护敬告：在进行产品维护时，请确保断电操作，以免发生意外触电，请参照以下要求和方法进行日常维护和定期检修，对于已损坏设备请及时寄回我公司进行维修。

1. 日常维护定期检查系统控制器各紧固件，确保不会脱落影响设备正常运行。

保持清洁，注意防潮。

如发现故障，请作好记录以待维修。

2. 故障分析及维修说明：因系统单元较简单，一般性故障可在现场检修处理，如有个别疑难故障无法排除，可联系相关人员进行帮助检修，排除故障。

（1）无法进充电或点亮如因特殊原因，系统不能正常启动或无法进充电或点亮，请先确认外线路是否正常，如太阳能板连接线是否有短路等；在确认外线路正常后，打开系统控制器检查内部各接插件是否有脱落松动或接触不良等现象。

如确认连接正常还无法排除故障，可联系我公司相关人员进行更换。

八、售后服务在用户正确安装、操作及符合本手册要求使用条件下，在质保期内，如出现因产品质量不良而发生故障时，此故障仅限于功能性故障，如完全无法点亮或充电等，我公司将为用户提供维修或更换服务。

太阳能路灯说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】太阳能路灯说明书TYN-012目录产品说明产品介绍 (3)工作原理 (3)产品质保 (3)免责条款 (3)产品构造主要部件 (4)产品清单 (6)储存及工作环境 (7)主要部件简介 (7)安装说明安装前须知事项 (8)安装前准备 (9)安装操作流程 (11)安装注意 (12)注意项目 (12)安装顺序 (12)安装手册选址 (12)地基 (12)路灯安装太阳能板的安装 (13)LED 灯的安装 (13)控制器的安装 (13)蓄电池的安装 (13)各部件接线 (14)路灯吊装 (14)注意事项 (14)故障处理 (15)太阳能路灯介绍产品介绍LED太阳能路灯是以太阳能作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能源，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提升LED发光效率，极大节约电能。

本产品白天利用太阳能电池板太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。

主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。

工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。

太阳能路灯主要由太阳能电池组件、、太阳能控制器、免维护蓄电池、LED路灯、灯杆和结构件等组成。

太阳能路灯在晴天利用太阳光照发电，产生电能。

控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制产品质保产品保修非自然灾害及人为过失引起的产品质量问题，公司对整套太阳能路灯各主要部件保修如下：蓄电池：3 年LED 路灯：3 年太阳能板：3 年控制器：3年免责条款a.公司对因地震、洪水、雷电等自然灾害，不是因为公司的责任而发生的火灾，第三方操作、失盗、损坏、意外事故或因在不正常情况下使用（如不正确的操作，误操作或其它问题）引起的损失不承担任何责任。

60W太阳能路灯施工安装说明书太阳能路灯安装施工与传统路灯安装过程基本一致，但有区别，特别是太阳能电池板与蓄电池的安装。

太阳能路灯安装施工工序：灯位的选定，基础预制，现在安装准备工作（蓄电池组装、电池板与支撑加的组装），灯杆组装（穿线、灯具安装、电池板技架安装），吊装，蓄电池安装，控制器安装，灯杆校位置，验收移交。

60W太阳能路灯配置价格表1. 12V２0０AH蓄电池尺寸522*240*215（mm）重量：60KG2. １８０W太阳能板尺寸：１580 X 808X3５mm 重量15KG3. 60WLED灯头：570*300*82（mm）重量10.5kg4. 路灯灯杆：8米.上口径70 (mm) 下口径160 (mm) 厚3.5 Q235钢板。

重量：105KG包装情况：泡沫纸包装5. 控制器：118*78*32 mm 重量：0.2KG6. 防水箱：572*280*23(mm) 5KG7. 电线12米8. 配件：若干各组件说明：1.180W太阳能板采用效率≥17%的高效太阳能电池组件，产电效益高；2.60W大功率LED节能灯，高效可靠3.10A智能远红外遥控光伏充放电控制器，可实现遥控编程与控制，工作模式与工作时段任意设置，运行稳定可靠。

4.12V200AH太阳能专用胶体蓄电池，深循环设计，恢复性好，提供2-3个阴雨天正常照明电量；5、8米灯杆整体内外热镀锌处理，抗腐蚀性强，10级抗风等级设计，造型简洁大方，安装简便。

太阳能路灯安装手册一产品示意图（以下图片仅供参考，具体请以实物为准)二产品介绍（以下图片仅供参考，具体请以实物为准）蓄电池盒蓄电池控制器配线支架太阳能电池板灯杆灯头三太阳能灯具选址要求1 太阳能电池板方向应对正南方向。

2 阵列板选择安装在周围无高大建筑物，树木，电线杆等无遮挡阳光和避风处。

当无法满足全天无遮挡时，要保证尽量在9:30-15:30间无遮挡。

3 太阳能灯具要尽量避免靠近热源，以防影响灯具使用寿命。

太阳能一体灯最全使用说明、安装说明太阳能一体灯，如今已经成为太阳能路灯中的佼佼者，在新农村建设、城市化进程中扮演这重要的照明角色。

根据专业的五金机电、五金建材采购批发网站复鑫网统计，太阳能一体灯采购数据连年上升。

该平台的太阳能照明设备商城中太阳能一体灯也是不断有订单发来。

由于采购者很多，但是很多平台的服务不到位，今天复鑫网专业照明设备商城为您提供了太阳能一体灯全面的使用说明：一、太阳能一体灯介绍太阳能一体灯，又叫一体化太阳能路灯，是将高效率的太阳能电池板，8年超长寿命的锂电池，高光效的LED和智能控制器，PIR人体感应模组，防盗安装支架等集中于一体的太阳能路灯,也叫太阳能一体化太阳能路灯或一体化太阳能庭院灯。

二、功能特点一体化太阳能路灯采用的是一体化设计，简约、时尚、轻便、实用；·采用太阳能供电节约电能，保护地球资源；·采用人体红外感应控制技术，人来灯亮，人走灯暗，延长照明时间；·采用高容量长寿命锂电池，确保产品的使用寿命,一般可达8年寿命；·无需拉线，安装极其方便；·防水结构，安全可靠；·较易扩展定时、声控等其它功能；·采用模块化设计理念，便于安装、维护、维修；·采用合金材料作为结构主体，具有良好的防锈、防腐蚀功能；三、使用说明1.太阳能一体化路灯工作不能离开阳光，请根据安装地的日照强度或太阳能的年辐射总量来选择合适的产品型号。

在日照不足或连续阴雨天过长的地区，太阳能灯具的工作时间会缩短或不亮，此情况下建议选用带市电补偿，具有市电/太阳能双供电功能的太阳能一体化路灯。

2.太阳能一体化路灯采用长寿命锂离子电池作为储能器件，白天的充电条件为0~60℃，低于0℃时充电效率将会大大的降低，当温度回升后会恢复正常。

在夜晚放电条件为-20~60℃，超出此范围将破坏电池性能，会大大缩短放电时间。

使用本太阳能一体化路灯时请确认当地的极端气温不会超过上述条件。

太阳能LED灯安装指导手册目录一、太阳能灯主要部件 (3)二、太阳能LED灯安装 (3)（一）、安装位置选择 (3)（二）、太阳能电池安装角度 (5)（三）、安装前准备 (6)（四）、灯具安装流程 (7)（五）、具体安装过程 (7)三、故障处理 (12)一、太阳能灯主要部件太阳能LED灯（主要是太阳能LED路灯和LED庭院灯）的主要材料包括：项序物料名称备注1 LED灯头内部一般无驱动电源2 太阳能电池组件3 蓄电池4 控制器升压恒流驱动一体5 灯杆6 地笼7 电池组件支架8 电池箱二、太阳能LED灯安装（一）、安装位置选择太阳能灯由于主要是采用太阳光照进行发电供电，因此，对灯具的安装位置，有一定的条件限制和要求，安装地点要求尽可能的选择在不被建筑物和树木遮挡的地方。

因此，太阳能灯的安装地点的选择，必须要求在安装的灯具周围的建筑物和树木，不能超过一定的高度.根据太阳辐射和太阳高度角的情况，通常在下午14点左右辐射最强，此时，要求建筑物和树木不能超过太阳高度角范围的区域。

具体要求如下：1）★太阳能电池板所正对的方向，以电池板为水平面，建筑物及树木高度不能超过太阳高度角20°-30°范围。

如下图所示：不符合要求符合要求此时太阳高度角在不同区域略有差异。

根据不同区域，建议角度选择如下：区域高度角南方30°北方20°对已知了建筑物和树木的高度，要安装灯具距离建筑物的距离计算如下：L=(H-h)/tga其中：H为建筑物或树木的高度；h为灯杆的高度；a为太阳高度角。

tg20°=0.364，tg30°=0.577；安装实例：安装环境周围无高大建筑和树木遮挡正确电池板正对建筑错误电池板正对建筑物太高错误2）★太阳能电池板所正对的方向，以电池板为水平轴，在其正对的方向左右180°范围内建筑物及树木高度不能超过太阳高度角20°-30°范围。

太阳能路灯/庭院灯安装使用说明书承蒙选购本公司的产品，为了您和他人的安全及灯具的使用寿命，请在使用前仔细阅读本说明书并妥善保管！严格按照说明书要求安装使用。

否则系统无法正常工作或缩短使用寿命。

因用户使用不当造成太阳能灯简图大弭能电池鞭光源灯具灯杆控制培.电池的损坏，公司概不负责。

【郑重声明：太阳能灯完全依靠太阳光发电，任何情况下灯必须安装在全天能够接受阳光的地方。

否则因接受不到阳光而引起的质量问题公司概不负责。

】安装、使用注意事项：太阳能组件：安装时太阳能电池板必须朝正午太阳方向。

安装组件时尽量轻拿轻放，严禁碰撞、敲击，以免损坏；存放时间长的，应清理灰尘后安装。

太阳能电池板前不能有高大建筑物或树木等遮蔽阳光；选者无遮蔽阳光的地方安装。

所有螺钉接线柱等均应按标准拧紧，不能有松动晃动现象。

应定期检查螺丝情况。

太阳能电池板应定期清理灰尘。

雪天生成积雪的必须及时清理积雪。

电池：电池安装必须认清正负及，严禁反接。

安装前应做接线柱放腐蚀处理，连接点焊接或螺丝必须按规定紧固。

蓄电池仓周围要用做保温处理，冬季应尽量保证蓄电池有一个良好的工作温度；地下蓄电池仓要密封好以防进水，通风管（出线管）应畅通无阻，保持蓄电池仓内通风、干燥。

夏季如果浸水，一定打开检查，清理接线装置，每半年定期检查电池是否有极柱腐蚀现象，有的清理。

有条件的可以进行电池维护。

维修打开检修门时严禁在门口吸烟或点火，因蓄电池使用时排出少量氢气，如见明火可能会发生危险。

光源安装光源时一定分清标识。

太阳能灯使用的光源一般为直流12V或24V电压，安装时必须分清电压与功率，必须使用匹配好的光源。

因光源功率不同，照明时间不同，接线时必须严格按照相应的接线示意图接线；维修或更换光源时，型号、功率必须与原厂配置相同，严禁更换与出厂配置不同功率、型号的光源，或随意调整照明时间；因每一个照明系统都是一个独立的工作单元，开关灯时间稍有差异属正常现象。

双路控制的要分清光源功率，不要混接，否则蓄电池长期过放电而造成损坏；更换光源时一定注意光源的大小，不能更换功率型号不同的产品。

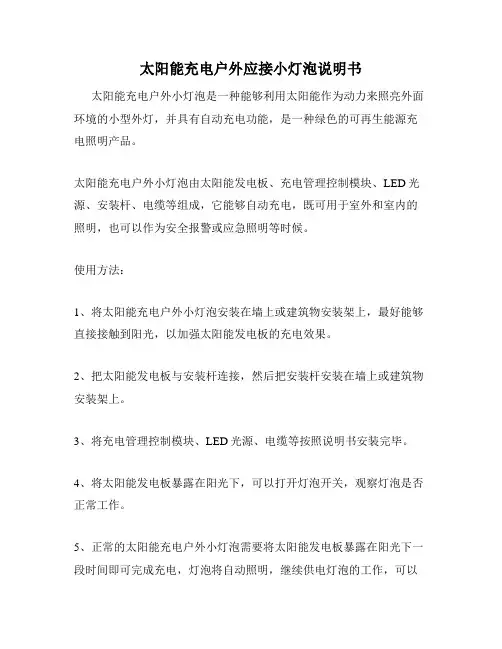

太阳能充电户外应接小灯泡说明书太阳能充电户外小灯泡是一种能够利用太阳能作为动力来照亮外面环境的小型外灯，并具有自动充电功能，是一种绿色的可再生能源充电照明产品。

太阳能充电户外小灯泡由太阳能发电板、充电管理控制模块、LED光源、安装杆、电缆等组成，它能够自动充电，既可用于室外和室内的照明，也可以作为安全报警或应急照明等时候。

使用方法：
1、将太阳能充电户外小灯泡安装在墙上或建筑物安装架上，最好能够直接接触到阳光，以加强太阳能发电板的充电效果。

2、把太阳能发电板与安装杆连接，然后把安装杆安装在墙上或建筑物安装架上。

3、将充电管理控制模块、LED光源、电缆等按照说明书安装完毕。

4、将太阳能发电板暴露在阳光下，可以打开灯泡开关，观察灯泡是否正常工作。

5、正常的太阳能充电户外小灯泡需要将太阳能发电板暴露在阳光下一段时间即可完成充电，灯泡将自动照明，继续供电灯泡的工作，可以
使用较长的时间。

另外，太阳能发电也不会降低灯泡的亮度，只当有足够的太阳能，灯泡才能正常工作。

太阳能路灯安装说明1．按要求准备好各个相关部件：太阳能电池板、蓄电池、控制器、灯具和光源、灯杆（包括安装电池板的部分）、基础预埋件、蓄电池箱（防水防潮防锈，有一定承重力的上盖为不导电物品）、相关辅件（直径25mm的PVC管，2×1.5mm的二芯橡套电缆，渡铬螺母等）；2．按图纸要求做好基础预埋件的固定工作：按图纸施工挖坑，把PVC管按尺寸预埋进水泥中，上方和侧方均要留出一段长度（自行处理PVC管的弯度），浇铸好水泥。

浇铸部位与安装蓄电池地方需有隔断，防止水泥流入蓄电池安装位置；3．穿好橡套电缆：把2×1.5mm的二芯橡套电缆穿入灯杆中。

从安装灯具的那端到灯杆底座穿一根，从安装太阳能电池板的那端到灯杆底座穿一根，预留至少1米的额外长度在两边；4．安装灯具（内含光源）：将光源部分的导线分出正负级后和穿好的橡套电缆通过接线端子连接上；5．安装太阳能电池板：先将电池板固定入电池板框架中，拧紧螺丝。

打开电池板接线盒，分好正负级后，和穿好的另一根橡套电缆连接。

然后将电池板框架按照朝南偏西10度的位置固定在灯杆上（不管灯头朝向何方，电池板方向始终是朝南偏西10度）；6．扶立灯杆：找准方向，扶立灯杆，适当调整，拧紧螺母，加上和尚帽螺母；7．安装蓄电池：将蓄电池箱放入挖好的地洞里，注意一定要让伸出来的PVC管通过箱子上的孔（事先打好，直径26mm）紧密进入箱子里，洞口连接可以采取锁紧螺母装置；―――这一条非常关键，因为蓄电池将来是要埋在地下的，但蓄电池必须通气保温，所以这个地方的连接就是起到这个作用的，连接口周围密封做的好，蓄电池寿命就会长；8．安装蓄电池：将蓄电池放入蓄电池箱内，接好导线（橡套电缆），从PVC管穿到灯杆中。

特别注意不要让电缆短路，否则将会烧毁蓄电池；9．安装控制器：现在灯杆里安装控制器部位的地方有三根电缆了，分出各是哪部分的，记好正负级。

请在接线前一定要仔细阅读控制器说明书，并按如下顺序接线：先接蓄电池，再接负载，这时应该可以发现光源被点亮，最后接上电池板，这时会发现光源自动熄灭；以远方生产的SDRC-10IP控制器为例，1）接上蓄电池线2）常按模式窗口按钮，调整模式窗口数字到“7”3）接上负载线，这时光源会亮起来4）接上电池板线，这时光源会熄灭5）常按模式窗口按钮，调整模式窗口数字到“2”/“3”/“4”等（2意味着光源光控开6小时灭，3是8小时，4是10小时，详见控制器说明书），一般选择“2”即可。

太阳能路灯说明书完整版本说明书介绍了TYN-012型号的太阳能路灯。

该路灯采用太阳能作为能源，具有环保、节能、安全等优点，适用于各种路灯场景。

工作原理太阳能路灯通过太阳能板将太阳能转化为电能，再通过控制器将电能储存到蓄电池中，最后通过LED灯实现照明。

在白天，太阳能板会自动充电，晚上路灯会自动亮起，早晨则会自动关闭。

产品质保本产品提供一年的质保服务，质保期内如有质量问题，本公司将负责免费修理或更换。

免责条款本公司不对因不当使用或安装本产品所造成的人身伤害、财产损失等任何直接或间接损失负责。

产品构造主要部件本产品主要由太阳能板、控制器、蓄电池和LED灯组成。

其中太阳能板负责将太阳能转化为电能，控制器负责控制电能的储存和释放，蓄电池负责储存电能，LED灯负责照明。

产品清单本产品包括太阳能路灯主体、太阳能板、控制器、蓄电池、LED灯、吊装工具等配件。

储存及工作环境主要部件简介太阳能板：采用单晶硅或多晶硅材料，具有高效转化太阳能的能力。

控制器：采用智能控制芯片，能够自动控制电能储存和释放。

蓄电池：采用铅酸蓄电池，具有高容量、长寿命的特点。

LED灯：采用高亮度LED灯珠，具有高效节能、寿命长等优点。

安装说明安装前须知事项在安装前，应仔细阅读本说明书，了解产品的构造和工作原理，确保安装过程中的安全性和正确性。

安装前准备在安装前，应根据实际情况选择合适的安装位置，并确保太阳能板能够充分接收阳光。

同时，还需要准备好相应的安装工具和材料。

安装操作流程安装太阳能板、LED灯、控制器和蓄电池，按照说明书中的安装顺序进行操作。

安装注意在安装过程中，应注意安全，确保各部件的连接牢固可靠。

同时，还应注意防水和防雷等问题。

故障处理如遇到故障，应及时检查各部件的连接情况，排除故障原因。

如无法解决，可联系本公司的售后服务部门进行处理。

The 24V 120W LED street light comes with a length of 1 meter and includes the following components: 1 support frame。

室外太阳能灯的安装说明室外太阳能灯的安装说明太阳能灯是一种利用太阳能发电的照明设备，其优势包括环保、节能和便捷等特点。

在室外使用太阳能灯可以为我们提供充足的光照，同时也能够节省能源。

以下是室外太阳能灯的安装说明，帮助您正确安装和使用太阳能灯。

步骤1：选择安装位置首先，选择一个充足的阳光照射位置，确保太阳能灯可以充分接收到太阳能。

避免阴影区域或树木遮挡，这样可以确保太阳能灯能够正常工作。

步骤2：准备安装工具和材料在安装之前，准备必要的工具和材料，例如螺丝刀、螺丝扳手、螺丝等等，这些能够帮助您进行安装工作。

步骤3：安装底座将太阳能灯的底座固定在您选择好的安装位置上。

确保底座牢固稳定，可以经受不同的天气条件，例如风雨和雪等。

步骤4：连接电缆接下来，将电缆连接器从太阳能灯中取出，并连接到太阳能灯的电缆接口上。

确保连接牢固，避免松动或接触不良。

步骤5：安装太阳电池板将太阳电池板安装在太阳能灯的顶部，并确保其能够正常接收到阳光。

调整太阳电池板的角度，以便最大程度地接收到太阳能。

同时，确保太阳电池板没有遮挡物，以免影响太阳能灯的发电效果。

步骤6：安装灯具将太阳能灯的灯具固定在底座上，确保灯具安装牢固。

调整灯具的角度和高度，以便最大程度地照亮需要的区域。

您可以根据需要进行调整，以满足不同场景的照明需求。

步骤7：测试在安装完成后，进行一次测试来检查太阳能灯是否正常工作。

将太阳能灯放置在充足的阳光下，观察灯具是否亮起，并检查太阳电池板是否能够正常发电。

如果有发现异常情况，可以检查一下电缆连接是否牢固，太阳电池板是否有遮挡物或清洁不彻底等。

安装太阳能灯可以为我们提供充足的室外照明，同时也能够节省能源并减少对环境的污染。

按照以上步骤正确安装太阳能灯，将能够享受到便捷、环保和节能的照明效果。

希望这份安装说明对您有所帮助，祝您安装顺利！步骤8：维护和保养安装完成后，维护和保养太阳能灯是非常重要的，这样可以确保太阳能灯的正常运行并延长其使用寿命。

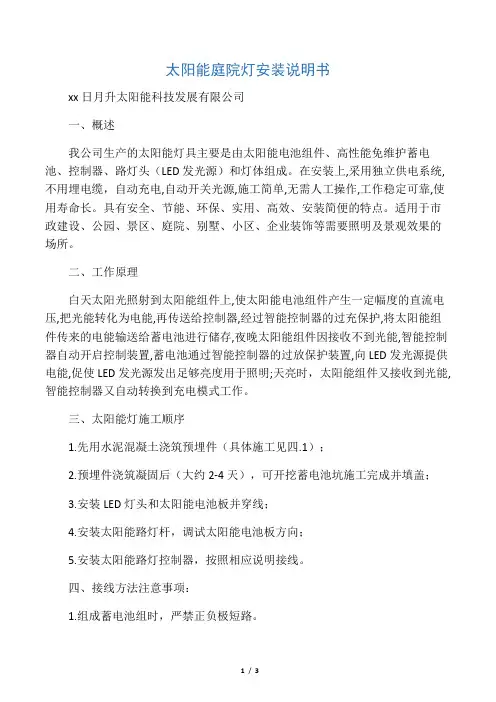

太阳能庭院灯安装说明书xx日月升太阳能科技发展有限公司一、概述我公司生产的太阳能灯具主要是由太阳能电池组件、高性能免维护蓄电池、控制器、路灯头（LED发光源）和灯体组成。

在安装上,采用独立供电系统,不用埋电缆，自动充电,自动开关光源,施工简单,无需人工操作,工作稳定可靠,使用寿命长。

具有安全、节能、环保、实用、高效、安装简便的特点。

适用于市政建设、公园、景区、庭院、别墅、小区、企业装饰等需要照明及景观效果的场所。

二、工作原理白天太阳光照射到太阳能组件上,使太阳能电池组件产生一定幅度的直流电压,把光能转化为电能,再传送给控制器,经过智能控制器的过充保护,将太阳能组件传来的电能输送给蓄电池进行储存,夜晚太阳能组件因接收不到光能,智能控制器自动开启控制装置,蓄电池通过智能控制器的过放保护装置,向LED发光源提供电能,促使LED发光源发出足够亮度用于照明;天亮时，太阳能组件又接收到光能,智能控制器又自动转换到充电模式工作。

三、太阳能灯施工顺序1.先用水泥混凝土浇筑预埋件（具体施工见四.1）；2.预埋件浇筑凝固后（大约2-4天），可开挖蓄电池坑施工完成并填盖；3.安装LED灯头和太阳能电池板并穿线；4.安装太阳能路灯杆，调试太阳能电池板方向；5.安装太阳能路灯控制器，按照相应说明接线。

四、接线方法注意事项：1.组成蓄电池组时，严禁正负极短路。

2.接线前，先分清LED发光源的极性；LED发光源的极性相反时，LED发光源不发光。

3.接线时，必须注意各部分正负极极性，严禁接反（一般红色导线为正极，另一端为负极）。

4.控制器接线时，先接蓄电池连线，再接LED发光源，最后接太阳能电池组件。

禁止蓄电池组与太阳能电池组件的接线顺序相反；并做好各接线部分绝缘。

5.接线完毕后,将总控制器放置在灯杆开口处里面，将控制器盒侧放，防止控制器内进水。

五、预埋件及蓄电池施工安装注意事项1.地龙基础浇注：太阳能庭院灯预埋坑规格为500x650mm，地脚螺栓需露出地平面40mm （见下图），采用混凝土进行浇注；浇注时，地脚螺栓需平行于马路。

太阳能路灯安装手册一、选址1•根据路身和灯具光源位置，选择灯具光源朝向，满足路面最大照射面积2•太阳能路灯必须安装在光照充足且太阳能板迎光面上全天没有遮挡阴影.3•太阳能灯具要尽量避免靠近热源，以免影响灯具寿命.4•环境使用温度：-20至55摄氏度。

以比较冷的环境下，应适当加大蓄电池容量.5•太阳能板上方不应有直射光源.以免使灯具控制系统误识别而导致误操作。

6.太阳能路灯安装位置下方不能有其他设施（如电缆、管道等）,上方不能有高压线，架空线等。

7•安装地点必须排水顺畅,如果距离安装地点10米内有河流或水坑等低洼积水点,则地基最少必须咼于积水点最咼水位，二、地基1•地基预埋件（地笼）安装：2.地基坑开挖：依据施工图纸要求在布点位置进行基坑开挖工作,并依据图纸把握好基坑距路边缘的距离、基坑的宽度、深度,基坑不能过宽、过浅，也不能过窄过深。

在地下无管线等设施时可以采用机械开挖基坑，如地下有不确定的管线等设施时，必须采用人工开挖的方式。

注意事项：勘察情况，如果地表1米2皆是松软土质，那么开挖深度应加深；在立灯具的位置开挖符合图纸标准的坑，进行预埋件的定位浇注。

预埋件放置在方坑正中，PVC 穿管线放置在预埋件正中间，另一端放置在蓄电池储存处。

注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行;这样方可保证灯杆树立后端正而不偏斜；然后以C20混凝土浇筑固定。

蓄电池填埋处不得有积水情况发生，地埋电池坑大约0.5m*0.5m＊1m（长度和宽度因地埋箱规格而异,深度因地域而异，保证在当地冻层下预埋穿蛭官7酬3•地基浇筑：1、混凝土粘稠度应适中,不能过稀，也不能过稠;2、基坑在浇筑前应做好准备工作，例如基坑的高度、有无杂物, 若基坑有管线应提前申报领导做好适当处理；3、施工预埋前螺杆上裹上胶布；防止浇灌水泥污染螺杆，妨碍上螺丝.4、混凝土凝固过程中,要定时浇水养护，待混凝土完全凝固( 3—5天）,才能进行吊灯安装；5、下预埋穿线管（保护管），应设专人及时对基础出线孔对准蓄电池出线孔，上端口应位于预埋件中部，且高于混凝土预埋件5厘米(以免进水），尽量避免预埋穿线管打弯，其内径不得小于所穿钢丝软管外径的1。

太阳能投光灯使用指南
1. 产品介绍
太阳能投光灯是一种利用太阳能电池板吸收太阳光能量,通过内置电池储存电能,在夜间自动点亮的环保节能照明产品。

它不需要外接电源,安装使用方便,是照明庭院、花园、车库等室外区域的理想选择。

2. 安装步骤
2.1 选择合适的安装位置,确保太阳能电池板可以充分暴露在阳光下。

2.2 使用随附的支架和固定件,将投光灯牢固安装在所需位置。

2.3 拆下太阳能电池板上的保护膜。

2.4 安装完成后,投光灯将自动开始工作。

白天太阳能电池板吸收阳光充电,夜间则会自动点亮。

3. 使用注意事项
3.1 定期清洁太阳能电池板表面,确保其能够最大程度地吸收阳光。

3.2 在阴雨天或连续多日阴天时,内置电池可能无法充满电,灯光时间会相应缩短。

3.3 冬季日照时间较短,建议适当减少投光灯的使用时间,以免电池过度放电。

3.4 请勿自行拆卸或维修产品,如有问题请联系专业人员处理。

4. 电池更换
投光灯内置可充电电池,使用一段时间后电池寿命会逐渐衰减。

当发现照明时间明显缩短时,请按以下步骤更换新电池:
4.1 拧开投光灯外壳底部的螺丝。

4.2 取出旧电池,更换同规格的新电池。

4.3 装回外壳并拧紧螺丝。

希望这份使用指南能够帮助您正确安装和使用太阳能投光灯。

如有任何其他疑问,欢迎随时咨询。

太阳能路灯安装说明书一、太阳能路灯组成和工作原理太阳能路灯主要由太阳能电池组件、智能控制器、免维护蓄电池、转台、光源、灯杆和结构件等组成。

太阳能路灯的工作原理是：太阳电池组件在白天将太阳辐射转换成电能，向免维护蓄电池充电，晚上由蓄电池给光源负载提供电力，光源在天黑时自动亮灯。

智能控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。

太阳电池组件灯头及光源转台灯臂灯杆控制器地脚螺栓平垫弹垫螺母地基及蓄电池箱二、太阳能路灯地基施工1、太阳能路灯施工要求：施工人员可根据施工现场情况，有责任对安装地点选用的不合理性提出置疑并停止施工，并将情况在第一时间内汇报给相关负责人。

1）施工前预备好制作太阳能路灯地基所需工具及选用具有施工经验的施工人员；2）严格依照太阳能路灯地基图选用合适的水泥，土壤酸碱度高的地方必须选用耐酸碱的特殊水泥；细沙及石子中不得有泥土等影响混凝土强度的杂质；3）严格按照太阳能路灯地基图尺寸（由施工人员确定施工尺寸）沿道路走向开挖地坑；4）地坑开挖完毕后放置1～2天，察看是否有地下水渗出。

若有地下水渗出，立刻停止施工；5）地基中放置蓄电池舱的槽底必须添加5×Ф80的排水孔或依据图纸要求。

6）地基中，埋置地笼的上表面处必须确保水平（采用水平仪进行测量、检测），地笼中的地脚螺栓必须与地基上表面垂直（采用角尺进行测量、检测）；7）施工前，穿线管两端必须堵封，避免施工过程中或施工后异物进入或堵塞，导致安装时穿线困难或无法穿线；8）地基四周土壤必须夯实；9）太阳能路灯地基制作完毕后需养护2～7天（依据天气情况确定）；10）太阳能路灯地基经验收合格后方可进行太阳能路灯的安装。

2、地基浇注具体步骤：1、确定立灯位置；勘察地质情况，如果地表1米2皆是松软土质，那么开挖深度应加深；同时要确认开挖位置以下没有其他设施（如电缆、管道等），要求路灯顶部没有长时间遮阳物体，否则要适当更换位置。

风光互补路灯安装说明FG-002秦皇岛风光科技有限公司一、产品保修条款1、产品保修非自然灾害及人为过失引起的产品质量问题，秦皇岛风光科技有限公司对整套太阳能路灯各主要部件保修如下：1）光伏组件（太阳能板）：2年2）太阳能专用蓄电池：2年3）路灯灯杆：2年4）光源灯具：2年5）控制器：1年6）小型风力发电机：2年2、免责条款1）秦皇岛风光科技有限公司对因地震、洪水、雷电等引发的自然灾害，非秦皇岛风光科技有限公司的责任而发生的火灾，第三方操作、失窃、损坏、意外事故或因在不正常情况下使用（如不正确的操作、误操作等）引起的损失不承担任何责任。

2）秦皇岛风光科技有限公司对因未遵守本说明而引起的任何损失不承担任何责任。

3）秦皇岛风光科技有限公司对因与秦皇岛风光科技有限公司无关的设备结合使用而引起的故障造成的损失不承担任何责任。

二、产品构成1、主要部件1）钢制灯杆（见图）2）太阳能电池板3）光源灯具4）蓄电池5）控制器6）小型风力发电机6）砼基础2、产品清单3、储存及工作环境储存要求：1）空气流通，灰尘少；2）环境温度：-20℃至50℃；3）相对湿度低于90%，不易结冰霜；4）长期闲置，需每月充放电一次。

工作环境：1）工作温度：-20℃至50℃；2）湿度：0至90%。

三、风光互补路灯安装（一）、灯杆选址要求1、根据路向和灯具光源位置，选择灯具光源朝向，满足路面最大照射面积。

2、太阳能路灯必须安装在光照充足、无遮挡的地方。

太阳能电池组件朝向正南，保证电池组件迎光面上全天没有任何遮挡物阴影。

3、当无法满足全天无遮挡时，要保证9:30~15:30间无遮挡。

4、太阳能灯具要尽量避免靠近热源，以防影响灯具使用寿命。

5、环境使用温度：-20℃~60℃。

在比较寒冷的环境下，应适当加大蓄电池容量。

6、太阳能电池板上方不应有直射光源。

以免使灯具控制系统误识别导致误操作。

（二）、地基1、地基坑开挖勘测地质情况，如果土质为坚硬土，在安装路灯的位置开挖长800mm×宽800mm×深1200mm的地坑，如为松软土质或有特殊要求，开挖的长、宽、深另定。

Essential SmartBright Solar Spot BGC010Mounting instruction/安装使用说明书/วิธการติดตัง/ Hướng dẫn sử dụngInstallation:Type A ：Type B ：Fix the grounding part on the lamp body将接地装置固定在灯体上Insert into the ground and adjust the PV and lamp插入地面，调整PV 和灯的角度Punch 3 pre-installed holes of Φ7.8 在安装面打3个Φ7.8的预装孔Insert the plastic expansion tube 插入塑料膨胀管Mount the lamp & fix the screws 安装灯并固定螺丝Adjust the PV andlamp angle 调整PV 板和灯的角度Unit: mmButton Function:Notes:• Press and hold the button for more than 2s to wake up the light for the first time.• The factory default setting for the operating mode is "6H"• Press and hold this button for more than 2s to realize ON and OFF functions in sequence; Press this button in sequence to set the three modes 3H, 6H, 12H in sequence• Luminaire light output decreases as battery capacity decreasesApplication Notes:• Installed in a place where the sun can reach it, avoiding shade from trees, buildings, etc., so that the solar panels receive as much sunlight as possible to charge the batteries• 8 hours of charging in the sun for the first use• 100% sunlight charging of the product, without any electrical connection• The products can be stored up-to 6 months. In case it is required to store more than 6 months, it is recommended to re-charge the product in bright daylight• If the light is dim or does not light up, the battery may be low, please try again after charging in the sun按键功能:注意:• 首次使用需要长按开关2s以上，将灯具唤醒• 出厂默认设置的工作模式是 “6H”• 依次长按此键2s以上，将依次实现ON，OFF功能；依次按此键 可以依次设置三种模式3H，6H，12H• 灯具光输出会随着电池容量的减少有所减弱产品使用注意事项:• 安装在阳光能照射到的地方，避免树，建筑和墙的遮挡，以便太阳能板收到尽量多的阳光来给电池充电• 第一次使用请在阳光下充电8个小时• 产品100%阳光充电，无需任何电气连接• 环境温度小于0摄氏度时，电池使用时间会缩短• 产品可储存6个月。
