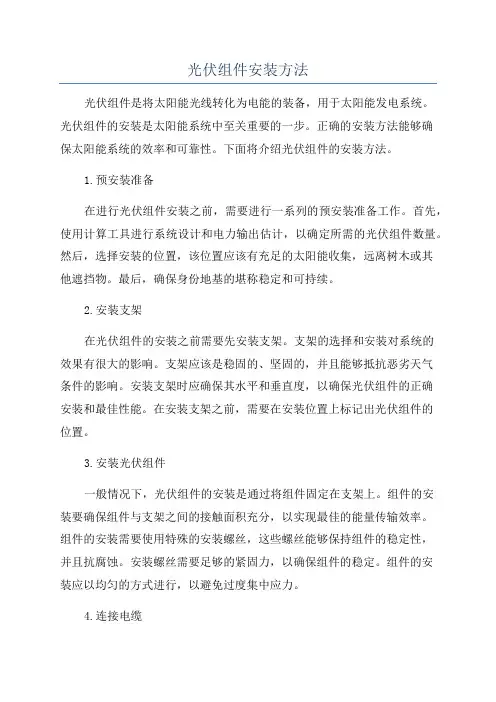

光伏组件安装方法光伏组件是将太阳能光线转化为电能的装备，用于太阳能发电系统。
光伏组件的安装是太阳能系统中至关重要的一步。
正确的安装方法能够确保太阳能系统的效率和可靠性。
下面将介绍光伏组件的安装方法。
1.预安装准备在进行光伏组件安装之前，需要进行一系列的预安装准备工作。
首先，使用计算工具进行系统设计和电力输出估计，以确定所需的光伏组件数量。
然后，选择安装的位置，该位置应该有充足的太阳能收集，远离树木或其他遮挡物。
最后，确保身份地基的堪称稳定和可持续。
2.安装支架在光伏组件的安装之前需要先安装支架。
支架的选择和安装对系统的效果有很大的影响。
支架应该是稳固的、坚固的，并且能够抵抗恶劣天气条件的影响。
安装支架时应确保其水平和垂直度，以确保光伏组件的正确安装和最佳性能。
在安装支架之前，需要在安装位置上标记出光伏组件的位置。
3.安装光伏组件一般情况下，光伏组件的安装是通过将组件固定在支架上。
组件的安装要确保组件与支架之间的接触面积充分，以实现最佳的能量传输效率。
组件的安装需要使用特殊的安装螺丝，这些螺丝能够保持组件的稳定性，并且抗腐蚀。
安装螺丝需要足够的紧固力，以确保组件的稳定。
组件的安装应以均匀的方式进行，以避免过度集中应力。
4.连接电缆在组件的安装完成之后，需要连接电缆以将组件与太阳能逆变器和电池组连接起来。
目前，主流的连接方式是使用MC4连接器。
连接电缆时应注意正确的极性，以减少组件间的电流损失。
连接电缆时应确保接头之间良好的接触，以防止电流断开或电流损失。
5.检查和测试在完成光伏组件的安装和电缆的连接之后，需要对系统进行检查和测试。
首先，检查组件和支架的稳定性。
其次，检查电缆和连接器的连接是否牢固。
最后，使用适当的测试仪器对系统进行测试，以确保系统的性能和安全。
光伏组件的安装是太阳能发电系统中的关键步骤。
正确的安装方法能够保证光伏组件的稳定性和最佳性能。
在进行安装之前，需要进行充分的准备工作和设计规划，以确保安装的准确性和可靠性。
篇一：光伏组件使用手册光伏组件使用手册请认真阅读以下安装和安全指南。
如果安装时与之不符的话，这样做会使产品保证失效。
指南的目的：概要2太阳能光伏系统安装需要专业的技巧和知识。
安装人员应该设想到各种受伤害的风险，包括电击风险。
组件的安装应该由合格的人员进行。
2所有的组件具有永久的接线盒和#12 awg(4 mm2)电缆线连接到的多功能接触光伏连接头。
您可以从您的经销商处得到额外的组件的电缆线。
2每个单独的组件在直接接触到阳光后可以产生大于30伏特的直流电压。
直接接触到30伏特和大于30伏特的直流电压可能导致危险。
暴露于阳光下时连接组件或操作组件要小心。
2当拆除连接在暴露在阳光下的组件的缆线的时候，可能产生电弧。
电弧会导致燃烧，起火或产生其他安全问题。
暴露于阳光下时拆除连接组件上的缆线的时候要小心。
2太阳能光伏组件将光能转换为直流电能，设计为室外使用。
适当得支撑结构的设计是系统的设计者和安装人员有的职责。
2组件可以为地面安装，电线杆安装和屋顶安装。
不要尝试分解组件，不要拆除组件上的任何铭牌或者部件。
此种行为会使产品保证失效。
不要在组件上喷涂任何颜料或黏合剂。
不要使用镜子或其他的装备来集中阳光到组件上。
安装组件时，遵守当地，地区和国家的规范和条例。
需要建筑或电气许可。
安装太阳能光伏系统的安全防范措施2当暴露在阳光下时，太阳能组件产生电能。
2只有相同额定输出电流的组件能串联。
如果组件是串联起来的，总电压相当于是所有的单独组件的电压之和。
2只有相同电压的组件和组件组合能并联。
如果组件是并联，总电流相当于所有的组件或组件组合的电流之和。
2在传送和安装组件的机械和电气部件时，儿童不能靠近系统。
addr: huangtang industrial zone, xuxiake town, jiangyin, jiangsu,p.r china, p.c. 2144072在安装组件时，用不透明的材料覆盖住整个组件，以防产生电流。
安装手册目录1.引言 (3)1.1目的 (3)1.2责任范围 (3)2.法规和条例 (3)3.安全措施 (3)3.1通用安全措施 (3)3.2操作安全措施 (4)4.搬运和拆包 (5)4.1搬运 (6)4.2拆包 (6)4.3光伏组件的堆放 (6)5.机械安装 (6)5.1安装环境 (6)5.2安装倾角选择 (7)5.3安装指南 (7)5.3.1螺栓固定方式 (8)5.3.2压块固定方式 (9)6.电气安装 (12)6.1电性能 (12)6.2电连接 (13)6.3接地 (14)7.维护 (15)7.1常规检查 (15)7.2光伏组件清洁 (15)修改版本及日期 (16)1.引言首先非常感谢使用浙江正泰太阳能科技有限公司（以下简称正泰太阳能）生产的光伏组件。
安装之前请仔细阅读本手册所有说明以及电气、机械方面的要求。
安装和操作光伏组件需要专业的技能，只有专业人员才可以从事该项工作。
安装过程需严格遵守本手册内所有安全预防措施，并妥善保管此手册以供进一步参考。
同时安装商必须相应地把上述事项告知终端客户（或者消费者）。
1.1目的本手册针对正泰太阳能生产的单面晶体硅光伏组件（以下简称光伏组件）的安装、电气连接以及维护提供了详细的说明和重要的安全防范措施。
涵盖光伏组件型号如表1。
表1本手册适用光伏组件类型CHSM6610M CHSM6610M(BL)CHSM6610M/HV CHSM60M-HC CHSM60M(BL)-HC CHSM6610P CHSM6610P/HV CHSM60P-HC CHSM6612M CHSM6612M/HV CHSM72M-HC CHSM60M/LV-HCCHSM6612P CHSM6612P/HV CHSM72P-HC CHSM72M/LV-HC CHSM54M-HC CHSM54M(BL)-HC CHSM72N-HC CHSM54N-HC CHSM54N(BL)-HC 1.2责任范围由于对本手册的使用以及光伏组件的安装、运行、使用和维护超出了正泰太阳能的控制范围，本手册不具备任何质保书的意义，不论是明示或者暗示。

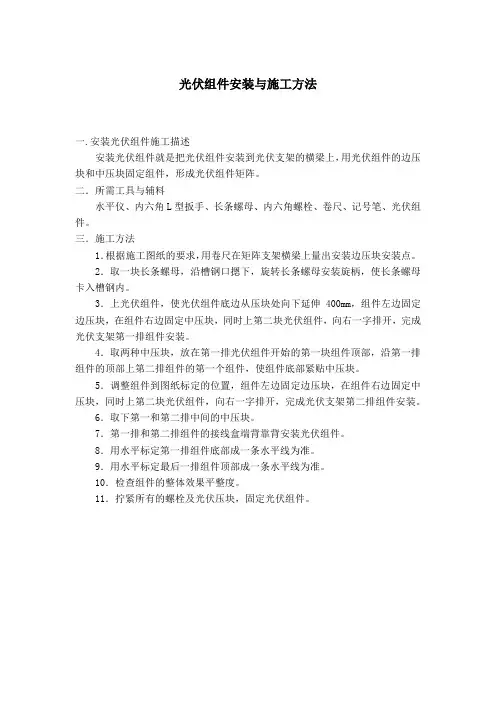

光伏组件安装与施工方法
一.安装光伏组件施工描述
安装光伏组件就是把光伏组件安装到光伏支架的横梁上，用光伏组件的边压块和中压块固定组件，形成光伏组件矩阵。
二．所需工具与辅料
水平仪、内六角L型扳手、长条螺母、内六角螺栓、卷尺、记号笔、光伏组件。
三．施工方法
1．根据施工图纸的要求，用卷尺在矩阵支架横梁上量出安装边压块安装点。
2．取一块长条螺母，沿槽钢口摁下，旋转长条螺母安装旋柄，使长条螺母卡入槽钢内。
3．上光伏组件，使光伏组件底边从压块处向下延伸400mm，组件左边固定边压块，在组件右边固定中压块，同时上第二块光伏组件，向右一字排开，完成光伏支架第一排组件安装。
4．取两种中压块，放在第一排光伏组件开始的第一块组件顶部，沿第一排组件的顶部上第二排组件的第一个组件，使组件底部紧贴中压块。
5．调整组件到图纸标定的位置，组件左边固定边压块，在组件右边固定中压块，同时上第二块光伏组件，向右一字排开，完成光伏支架第二排组件安装。
6．取下第一和第二排中间的中压块。
7．第一排和第二排组件的接线盒端背靠背安装光伏组件。
8．用水平标定第一排组件底部成一条水平线为准。
9．用水平标定最后一排组件顶部成一条水平线为准。
10．检查组件的整体效果平整度。
11．拧紧所有的螺栓及光伏压块，固定光伏组件。
双玻光伏组件3344455171919181918181 基本信息1.1 概述附录：应用产品 1.2 警告 2 安装 2.1 安装安全 2.2 安装条件选择 2.2.1 气候条件 2.2.2 安装地点选择 2.2.3 倾斜角的选择 2.3 安装方法介绍 3 接线和连接 5 电气特性 6 免责申明 4 维护和保养 4.1 外观检查 4.2 清洁 4.3 连接器和电缆线的检查 162.3.1 晶科双玻（无框）安装 102.3.2 晶科双玻（有框）安装 211. 基本信息1.1 概述首先感谢您选择使用晶科能源有限公司的太阳能电池组件，为了正确的安装和获得稳定的电力输出，安装及使用组件前请仔细阅读下面的安装说明。
请记住你使用的是一款发电产品，因此为了避免意外事故的发生，需要采用相应的安全措施。
请确保组件连接以后产生的电流、电压值在此阵列所连接的其他装置的电流、电压值的适用范围之内，太阳能组件能承受的最大系统电压为1500V DC。
如果组件安装在屋顶的话，必须安装具有一定防火能力的屋顶上，可以咨询当地的建筑部门来决定使用何种屋顶材料。
太阳能组件应用等级为A：危险电压（IEC 61730:高于50V DC; EN 61730：高于120V），危险功率（高于240W），根据EN IEC61730-1和-2标准，组件质量满足安全要求且安全等级为II。
1.2 警告●当组件暴露在太阳光或者其他光源下，组件内有直流电流产生，此时与组件的电气部分接触可能会发生触电危险。
●不要用镜子或透镜聚焦阳光照射到太阳电池组件上。
●太阳能电池组件的前玻璃和后玻璃具有保护组件的作用，破损的太阳能组件具有电危险性（电击和着火），这样的组件不能修复或维修，应该立即更换掉。
●普通室外条件下，组件产生的电流和电压与参数表中列出的有所不同。
参数表是在标准测试条件下测得，所以在确定光伏发电系统中其它部件的额定电压、导线容量、保险丝容量、控制器容量等和组件功率输出有关联的参数时，参照标在组件上的短路电流和开路电压的值，并按125%的值设计和安装。
光伏组件安装方案
一、选址：
1.选择最佳朝向和倾角：光伏组件的最佳朝向是面向南方，以获得最大的太阳辐射能量。
倾斜角度则根据所在地的纬度和季节来确定，一般纬度数值即为倾角。
2.选择无阴影的空地：光伏组件应安装在能够充分接收阳光的区域，避免出现影响发电效率的阴影。
二、设计：
1.计算光伏组件数量：根据电力需求和光伏组件的输出功率来确定所需光伏组件的数量。
2.布局设计：按照所需光伏组件数量和可用空间进行适当的布局，确保光伏组件之间的间距充分保证散热和维护的需要。
三、安装：
1.安装支架：选择合适的支架材料和结构，确保光伏组件稳定固定在支架上。
支架的角度和高度应符合设计要求，方便日后的维护和清洁。
2.连接电缆：将光伏组件之间的电缆连接，采用规范的接线盒和接插件，确保连接可靠且能够承受光伏组件的输出电流。
3.接地保护：对光伏组件进行接地，确保系统安全性和稳定性。
4.安装监控系统：安装适当的监控设备，实时监测光伏组件的发电情况和系统的运行状态。
四、调试：
1.系统调试：对光伏组件及其配套设备进行全面检查和调试，确保系统正常运行。
2.效率测试：对光伏组件的发电效率进行测试，比对设计要求和厂家给定的性能参数。
五、维护：
1.清洁维护：定期清洁光伏组件表面的污垢和灰尘，保持其高效发电能力。
2.全面巡检：定期检查光伏组件的安装状况、电缆连接和接地状态，及时发现和排除潜在故障。
3.预防维护：在恶劣的气候条件下，采取相应的预防措施，保护光伏组件和配套设备。
光伏组件安装说明书PV Module Installation Instructions上海航天汽车机电股份有限公司Shanghai Aerospace Automobile Electromechanical Co., Ltd.Address:222 Caoxi Rd,the 8th Floor of Spaceflight Building,Shanghai,P.R. China1 前言感谢您选择上海航天汽车机电股份有限公司光伏组件。
本手册所指的光伏组件是指由本单位所生产和销售的光伏组件。
本说明书提供了HT单玻光伏组件（以下简称组件）的安装和安全使用信息。
安装前，请仔细阅读和理解本说明书。
如有任何问题，请联系我们的销售部门。
安装人员应熟悉太阳能光伏发电系统的机械和电气要求。
安装组件时，安装者应遵守本手册和当地相关法律规定的安全注意事项。
本公司不承担任何由于未遵守本说明书引起的组件及系统损坏、人身伤害、财产或其他损失。
本说明书请妥善保管，以备将来系统维护、保养、出售或处理时参考。
本说明书最终解释权归本公司所有。
1 preface IntroductionThanks for purchasing PV modules of Shanghai Aerospace Automobile Electromechanical Co., Ltd. . This manual refers to PV modules manufactured or sold by our company.This manual contains the information of installation and safe handling of HT’s PV modules (hereafter is referred to as "module”).All instructions shall be carefully read before installation. Please contact our sales department for further information if have any question.The installer shall be familiar with the mechanical and electrical requirement of PV system. The installer shall comply with safety precautions listed in this manual and local law regulations when installing the modules.Our company does not take the responsibility for the loss, damage, or expense arising that caused by any violation of this manual.This manual shall be properly kept for future reference (care and maintenance) and in case of sale or disposal of the module at the end of its useful life.Our company reserves the right of final interpretation of this installation manual.2 警告2.1 安装太阳能光伏发电系统要求专业的知识和技能，必须由具备专业资格的工程师操作。

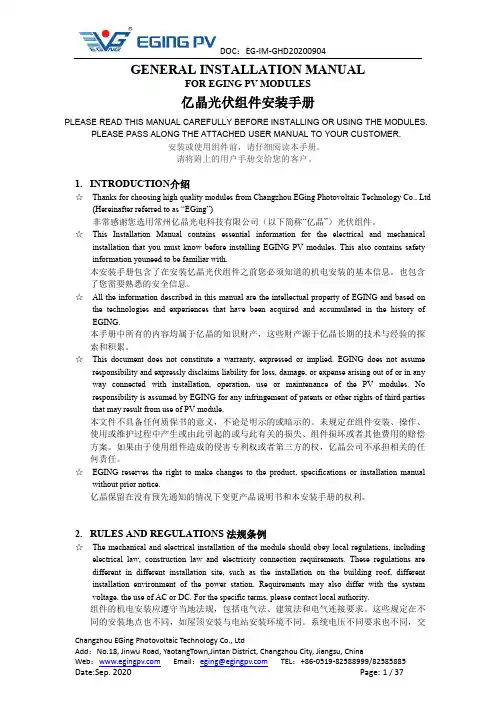

GENERAL INSTALLATION MANUALFOR EGING PV MODULES亿晶光伏组件安装手册PLEASE READ THIS MANUAL CAREFULLY BEFORE INSTALLING OR USING THE MODULES.PLEASE PASS ALONG THE ATTACHED USER MANUAL TO YOUR CUSTOMER.安装或使用组件前，请仔细阅读本手册。
请将附上的用户手册交给您的客户。
1.INTRODUCTION介绍☆Thanks for choosing high quality modules from Changzhou EGing Photovoltaic Technology Co., Ltd (Hereinafter referred to as “EGing”)非常感谢您选用常州亿晶光电科技有限公司（以下简称“亿晶”）光伏组件。
☆This Installation Manual contains essential information for the electrical and mechanical installation that you must know before installing EGING PV modules. This also contains safety information youneed to be familiar with.本安装手册包含了在安装亿晶光伏组件之前您必须知道的机电安装的基本信息。
也包含了您需要熟悉的安全信息。
☆All the information described in this manual are the intellectual property of EGING and based on the technologies and experiences that have been acquired and accumulated in the history of EGING.本手册中所有的内容均属于亿晶的知识财产，这些财产源于亿晶长期的技术与经验的探索和积累。
INSTALLATION MANUAL FORLONGi PHOTOVOL TAIC MODULES OF DG隆基分布式光伏组件安装手册重要安全须知•本安装手册提供了隆基绿能科技股份有限公司(以下称为“隆基绿能”)光伏发电组件模块（以下称为“组件”）的安装和安全使用的信息。
在组件安装和日常维护中，应遵守本指南的所有安全防范措施和当地法规。
•安装组件系统需要有专业技能和知识，并且只能由合格的人员进行安装。
在安装和使用组件之前，请仔细阅读本安装手册。
安装人员应熟悉此系统的机械和电气要求。
请妥善保管本手册，以备将来维护与保养或组件需出售、测试或者处理时参考。
•如有任何疑问，请联系隆基客户服务人员，请他们做进一步的解释。
03050608 5.2.1螺栓安装组件5.2.2夹具安装组件10 5.2 组件机械安装16171820213.2 接线盒样式及布线方式053.4 电性能安全063.6 防火安全074.2 倾角的选择0810101214126.2 电缆线和连线6.4 旁路二极管17188.2 组件的外观检查20INSTALLATION MANUAL FORLONGi PHOTOVOL TAIC MODULES OF DG介 绍本安装手册包含有重要的电气和机械安装信息，在您安装隆基绿能组件前，请首先了解这些信息。
此外，手册中还包含了一些其他的您必须熟悉的安全信息。
手册中所有的内容均属于隆基绿能的知识产权，这些财产源于隆基绿能长期的技术探索和经验积累。
首先非常感谢您选用隆基绿能科技股份有限公司的组件本安装手册不具备任何质保书的意义，不论是明示或者暗示。
对在组件安装、操作、使用或者维护过程中直接引起的或与此有关的损失、组件损坏或者其他费用的赔偿方案没有规定。
如果由于使用组件造成的侵害专利权或者第三方的权利，隆基绿能不承担任何相关责任。
隆基绿能保留在没有预先通知的情况下变更产品说明书和本安装手册的权利。
推荐访问隆基官网查询最新版本的安装手册。
安装说明书Installation Instructions(适用于海泰系列光伏组件)(Suitable for HAitai series photovoltaic modules)网址/Website：电话/Tel：************地址：河北省唐山市玉田县玉泰工业区豪门路88号Add:No.88Haomen Road,Yutai Industrial Zone,Yutian County,Tangshan City, Hebei Province修订日期：2022.09.01Revision date:September01,2022目录Content1.概述Overview (1)2.免责声明Disclaimer Notices (1)3.安全防范Safety Precautions (2)4.拆箱及储存.Unpacking and Storage (5)5.环境条件Environment Conditions (6)6.机械安装Mechanical Installation (7)6.1选址Site Selection (7)6.2安装支架选择Mounting Bracket Options (9)6.3组件安装Module Installation (9)6.4安装方式Installation Method (10)6.5.2安装孔安装位置Installation Position (15)7.电气安装Electrical Installation (17)7.1接地Grounding Connection (17)7.2测试，调试，与故障排除Test.Debugging and Troubleshooting (18)7.3阻塞二极管和旁路二极管故障排除Blocking Diode and Bypass Diode Troubleshooting (19)7.4并网电气系统On-grid Electrical System (20)8.维护Maintenance (21)1.概述Overview本手册包含关于唐山海泰新能科技股份有限公司生产的光伏组件的安装、维护和安全操作的信息。
太阳能组件安装手册目录1、本手册的目的1.1通则1.2太阳能光伏系统的安装防范2、产品标识3、机械安装3.1选择安装位置3.2选择合适的支架3.3地面安装3.4屋顶安装3.5支柱安装3.6机械安装通则4、电气安装4.1并网电气系统4.2接地4.3电气安装通则5、调试和维护5.1整流二极管和旁路二极管5.2测试、调试和故障排除5.3维护6 关闭本系统7、免责声明本手册的目的本手册提供了光伏组件（以下简称“组件”）的安装和使用的信息安装前，安装者必须阅读和理解本手册，如有任何问题，请联系我们的销售部门以做进一步解释。
同时，安装组件时安装者请遵守本手册的所有安全防护措施和当地的法律法规。
在安装太阳能发电系统前，安装人员应熟悉此系统的机械和电气要求，本手册请妥善保管，以备将来维护保养或组件需要出售或组件需要处理时参考。
1.1通则安装太阳能光伏发电系统要求专门的技能和知识，必须由专业资格的工程师来完成或者指导完成。
每个组件附带有永久连接的接线盒。
为了安装方便，本公司可按客户需求提供预制的电缆。
安装人员应该预先了解安装过程中可能发生的伤害的危险，包括电击等伤害。
单个组件在阳光直射情况下可产生30V以上的直流电压，接触30V以上的电压是很危险的。
不要在有负载的情况下断开连接线。
组件能把光能装换为直流电能，组件应用与地面、屋顶、车辆或船只等户外环境。
合理设计及使用支撑结构是系统设计者或安装者的责任吗。
请使用后续段落中推荐的安装孔。
不要拆解组件、移动任何铭牌或黏附在组件上的任何部件。
不要在组件的上表面（玻璃面）刷油漆或其他粘附剂。
不要用镜子或透镜聚焦阳光照射到组件上。
组件安装时，应遵守所有地方、地区和国家的相关法律和法规，必要时应先获得相关的许可证明。
1.2安装太阳能光伏系统的安全防范阳光照射组件正面时，太阳能电池组件产生电能且直流电压会超过30V。
如果组件串联，总电压为串联组件的电压之和；如果组件并联，总电流为并联组件的电流之和。
版本：GCL/XXJC/2-RD-638_C2协鑫集成科技股份有限公司光伏组件安装手册目录手册目的01免责声明02 安全和运输03 机械安装07电气安装22 接地25 旁路二极管和防反二极管26维护27手册目的本手册仅适用于协鑫集成科技股份有限公司（以下简称为“协鑫集成”）的太阳能电池组件（以下简称为“组件”）。
本手册内容涉及协鑫集成组件的安装方法、操作安全与维护信息。
组件必须由专业人士安装。
安装前请仔细阅读本手册。
安装者必须严格遵守手册规定、当地法律或授权机构相关要求和法规。
安装之前，安装者必须熟悉安装期间的机械和电气要求。
请将本手册存放在安全场所，以便将来保养和维护以及进行组件销售或处置时查阅。
免责声明协鑫集成不承担任何因违反手册要求进行组件安装、操作、使用或维护引起的相关损失，包括组件崩溃或损坏或其它费用。
任何客户不得通过使用本组件（明示或隐含）获得专利或专利授权。
因使用本组件侵犯第三方专利或其它权利引起的相关责任不在协鑫集成的责任范围之内。
本手册信息基于协鑫集成知识和经验，内容可靠。
但文中所含产品规格（但不限于）及相关建议并不构成任何明示或隐含的担保。
协鑫集成有权更改手册、组件、规格或其它信息，恕不事先通知。
通用细则⚫安装之前，保证所有组件和电气接头干净、干燥。
⚫双手搬运组件。
禁止堆叠组件。
⚫搬运组件时需特别小心。
请使用防滑手套。
⚫拆箱时请使用拆卸辅助工具。
⚫协鑫组件的应用等级为A类，可用于＞直流50V 或240W以上的系统。
禁止踩踏组件。
禁止自行拆卸或摔掷组件。
禁止拆除组件任何铭牌或部件。
禁止使用镜子或放大镜将太阳光集中照射到组件上。
禁止通过用手抓住接线盒或电缆线提起组件。
禁止用任何尖锐物体接触组件。
禁止对组件正面玻璃或背部背板直接施加压力。
禁止徒手接触镀膜玻璃表面。
确保所有电气接触点和操作环境干净、干燥。
组件搬运和安装说明双手搬运组件确保固定好组件禁止尖锐物体接触组件禁止拉扯电缆或接线盒禁止踩踏组件避免裸手、脏污接触组件玻璃表面禁止在不平整地面堆叠组件禁止摔、扔组件等野蛮操作包装标示说明作业前请仔细阅读拆包说明及外包装箱标示，按照标示要求操作。
篇一：光伏组件使用手册光伏组件使用手册请认真阅读以下安装和安全指南。
如果安装时与之不符的话，这样做会使产品保证失效。
指南的目的：概要2太阳能光伏系统安装需要专业的技巧和知识。
安装人员应该设想到各种受伤害的风险，包括电击风险。
组件的安装应该由合格的人员进行。
2所有的组件具有永久的接线盒和#12 awg(4 mm2)电缆线连接到的多功能接触光伏连接头。
您可以从您的经销商处得到额外的组件的电缆线。
2每个单独的组件在直接接触到阳光后可以产生大于30伏特的直流电压。
直接接触到30伏特和大于30伏特的直流电压可能导致危险。
暴露于阳光下时连接组件或操作组件要小心。
2当拆除连接在暴露在阳光下的组件的缆线的时候，可能产生电弧。
电弧会导致燃烧，起火或产生其他安全问题。
暴露于阳光下时拆除连接组件上的缆线的时候要小心。
2太阳能光伏组件将光能转换为直流电能，设计为室外使用。
适当得支撑结构的设计是系统的设计者和安装人员有的职责。
2组件可以为地面安装，电线杆安装和屋顶安装。
不要尝试分解组件，不要拆除组件上的任何铭牌或者部件。
此种行为会使产品保证失效。
不要在组件上喷涂任何颜料或黏合剂。
不要使用镜子或其他的装备来集中阳光到组件上。
安装组件时，遵守当地，地区和国家的规范和条例。
需要建筑或电气许可。
安装太阳能光伏系统的安全防范措施2当暴露在阳光下时，太阳能组件产生电能。
2只有相同额定输出电流的组件能串联。
如果组件是串联起来的，总电压相当于是所有的单独组件的电压之和。
2只有相同电压的组件和组件组合能并联。
如果组件是并联，总电流相当于所有的组件或组件组合的电流之和。
2在传送和安装组件的机械和电气部件时，儿童不能靠近系统。
addr: huangtang industrial zone, xuxiake town, jiangyin, jiangsu,p.r china, p.c. 2144072在安装组件时，用不透明的材料覆盖住整个组件，以防产生电流。
一、施工准备1、对进场施工人员进行安全教育。
2、准备安装工具、清点安装材料、检查安全防护措施。
3、安装工具包括：内六角扳手（6mm）、梯子、平梯、脚手架、手电钻、手套、剪刀、锉刀、内六角扳手（5mm）、钻头（3-9）、胶枪、皮锤、卷尺、角磨机、活扳手、铅笔等，安装材料包括：组件、防水胶条、防水胶棉、螺栓、压块、压块螺母、燕尾丝、边压、密封胶垫、密封胶、导水槽等，及保险绳、手套等安全防护用品。
二、施工流程安装前准备→检查横梁安装精度→安装防水胶条→安装导水槽→组件粘接防水胶棉（可与前两项同时进行）→安装组件→安装压块→检查验收/安装完成三、施工方法1、检查前期横梁安装精度，不允许和设计要求有较大偏差，有偏差较大地方需要求按照图纸要求返工，钢构焊接需有相关验收合格单。
2、将防水胶条裁切成所需尺寸，防水胶条有一定的伸缩量，裁切时需留相应的余量。
3、将裁切好的防水胶条安装在导水槽相应的卡槽内，防水胶条T型部分需完全卡在导水槽卡槽内，防水胶条和导水槽卡槽分左右两部分，安装时注意区分。
4、安装导水槽：导水槽通过螺栓与C型钢安装孔连接固定螺栓，螺栓上端安装有密封胶垫，在紧固螺栓时用力矩扳手紧固，要求力度适中、不允许有松动现象，防止密封胶垫破损。
导水槽左右间距为1000mm±1.5，导水槽保证下端平齐，误差±3mm，导水槽安装顺序为2+N形式，既先安装两根导水槽后安装组件，然后每根安装好后安装组件，依次类推。
安装完成后需将导水槽保护膜去掉。
安装螺栓要求能轻松放进导水槽和C型钢安装孔内。
5、在安装组件前将防水胶棉粘贴在组件上边框上，粘贴平整牢靠，保证防水胶棉下边与组件上边框相平齐。
在整个边框面部不允许有褶皱，角部折弯时需要将褶皱处留在长边角部处，或者用剪刀修正平齐。
适用于爱康系列光伏组件 For AKCOME PV Modules版本编号 Version Number:AK-INST-EN-004/OR 修订日期 Revision Date :2021-11-05网址 URL: 电话 TEL:+86 400-101-7000地址:江苏省张家港市经济开发区金塘路ADD: Jintang Road, Economic Development Zone.电池组件暴露在阳光下能产生电流。
单个组件的电压小于50 VDC，但当组件串联起来时整个电压极高。
为了防 止电弧作用，着火及触电的危险，以下内容应被充分理解、遵守。
PV modules can generate electricity upon exposure to light. The voltage of a single module is less than 50 VDC, but the total voltage can be dangerously high when modules are connected together in series. The following must be fully understood and obeyed when handling the PV modules to avoid risk of arcing, fire and electric shock.在安装、使用和保养光伏系统之前请仔细阅读安装使用手册，并且遵守本手册中的安全防范措施，否则有可能引起人身财产损失。
Carefully read through these installation instructions before installing, operating or maintaining PV system. Failure to follow these instructions may result in bodily injury or damage to property.光伏系统产生的高电压和强电流可能会造成严重的伤害和生命危险。
光伏组件安装及调试技术方案1组件安装前的流程：2组件安装的一般要求：组件在搬运、摆放、紧固螺丝时均要轻拿轻放，严防磕碰。
1)组件安装前应复查支架的平整度，若目测发现有明显的高差，严禁进行安装。
须经专业人员调整后报验合格才能进行安装。
2)组件开箱前，先检查组件箱体外包装，确认外包装纸箱无破损后再进行开箱。
如外包装有损坏，则从破损处打开。
打开后须认真检查，确认组件是否存在破损现象，如发现破损及时向相关人员汇报，并停止继续开箱。
3)在破除外包装时，应避免刀片划伤组件外层的保护膜。
开箱后包装垃圾集中放置，避免环境污染。
4)测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正、负值应吻合。
5)组件的倒运装卸必须轻拿轻放，尽量减少箱体在运输过程中的震动、摇摆等不利因素，且晃动幅度＜±2。
6)安装过程中组件要轻拿轻放，搬动时严禁组件直接与地面接触，防止硬物对组件造成点损伤的隐患。
7)组件安装过程中，安装人员严禁依靠、抓扶横梁、斜梁，避免产生变形对组件造成应力损伤。
8)组件的安装顺序应由下至上，依次安装。
下排组件安装完成后，上排组件在安装时应与定位块保持-定距离，避免在安装后，取出定位块时损伤组件。
9）组件安装完成后应进行自检，看组件有无裂纹、层次不齐、防滑垫片卷边、上、下超出卡钳或达安装要求的其它问题，并及时整改。
10）安装组件搭设的平台一定要稳固，防止颤动、跌滑。
11）按照图纸要求安装每组组件数量，不得随意更改。
组件安装时应拉水准线，并以上侧组件底端为基准，进行水平控制。
3组件的电气连接：1）电缆敷设①电缆敷设前应检查核对电缆的型号、规格是否符合设计要求，检查电缆线盘及其保护层是否完好，电缆两端有无受潮。
②检查电缆沟的深浅、与各种管道交叉、平行的距离是否满足有关规程的要求、障碍物是否消除等。
③确定电缆敷设方式及电缆线盘的位置。
④敷设中直埋电缆人工敷设时，注意人员组织敷设速度在防止弯曲半径过小损伤电缆；敷设在电缆沟或电缆支架上时，应提前安排好电缆在支架上的位置和各种电缆敷设的先后次序，避免电缆交叉穿越。
安装手册请在使用或者安装贝达系列太阳能光伏组件之前仔细阅读本手册。
该光伏组件在光照情况下会产生电流电压。
请遵守所有的电器安全防范措施。
只有有资质的人员才可以安装或者维修该组件产品。
请不要损坏太阳能电池组件或者造成太阳能电池组件表面的刮伤。
潮湿的环境会有导电的危险，请不要在组件潮湿的时候对组件做任何操作。
1.安全预防措施1.1光伏组件没有开关。
只能通过将光伏组件挪离光照或者用布、硬纸板或者完全不透光的材料遮挡，或者将组件正面放置在光滑、平坦的表面上才会使组件停止工作。
1.2光伏产品在光照情况下会产生直流电，所以会有电击或者烧伤的危险。
即使在没有连接负载或者外电路的情况下，组件也会产生电流电压。
在光照大于5％的情况下，组件就会产生最大电压，随着光照强度的增大，产生的电流和功率也会不断增加。
所以在阳光下对组件动作时，请使用绝缘工具，同时佩戴橡胶手套。
最好，在操作过程中，把电池板表面用不透光材料覆盖。
1.3组件产生的功率可能会高于铭牌上的额定标称。
工厂标准的额定输出是在光强1000watts/m2,温度25℃，大气质量1.5的情况下测量的。
雪和水的反射也会增加光强，因此会造成电流和输出功率的增大。
另外，温度低于25℃时组件的电压和功率也会相应的增长。
1.4贝达太阳能电池组件的表面为钢化玻璃，但是操作时仍要小心，不合理的操作会造成组件表面的钢化玻璃破碎。
如果正面的玻璃破碎或者背面的聚合物烧坏，任何和组件表面或者铝合金边框的接触都可能造成电击，尤其在组件潮湿的情况下。
破损的组件必须由专业人员妥善处理。
1.5贝达太阳能电池组件的设计是仅适用于陆地的，所以不能在太空、海洋或者聚光环境使用。
除了上述环境，组件也不能被安装在有可能接触到任何盐水或可能成为部分或全部淹没在淡水或海水的情况，建议把组件安装在离海最少500m的地方。
2.守则和条例光伏组件的机械安装和电气安装应该参照相应的法规，包括电气法、建筑法和电力互联需求。
晶硅光伏组件安装使用说明手册编制：审核：批准:发布日期：实施日期:1目的1.1本手册包括晶体硅光伏组件（以下简称组件）的安装、操作、使用方法及注意事项，在安装之前请务必认真阅读本手册，以免承担质保责任。
那些不正确安装、运行、使用和维护所造成的功率损失、太阳能光伏组件损坏、人员伤亡或者额外花费，XX太阳能将不承担任何责任。
2工作内容2.1安全防范2.1.1组件必须由专业资格的人员来安装，确保完全理解在安装组件过程中存在的可能或潜在风险。
2.1.2安装组件时，应遵守所有地方、地区、国家和国际的相关的法律、法规，必要时应先获得相关的许可证明。
2.1.3为了您的安全，不要在恶劣的环境下安装或操作组件，包括强风和阵风天气或是潮湿结霜的屋顶表面。
2.1.4屋顶的光伏系统只能被安装在经过建设专家或工程师评估的建筑上，有正式的完整结构分析结果，并被证实能够承受额外的系统支架压力和光伏组件自身重量。
2.1.5单个太阳能光伏组件在阳光直射下可产生30V以上的直流电压，接触30V 或更高的直流电压将存在潜在危险。
正确的操作，尽可能避免此危险的发生。
2.1.6不要在有负载的情况下断开连接线。
2.1.7若组件正面玻璃破损，或背板出现裂口或破洞，与任何组件表面或边框接触都可能导致电击。
2.1.8若组件边框锋利或表面玻璃破损可能会导致划伤。
2.1.9安装时请不要携带珠宝等贵金属，以免戳穿组件表面或边框可能导致触电。
2.2搬运注意事项2.2.1不得擅自拆卸组件。
2.2.2不得在组件上乱涂。
2.2.3不要在组件上行走。
2.2.4不要在组件上粘贴其他名牌。
2.2.5不要直接托着接线盒的线缆搬运组件。
2.2.6不要用镜子或透镜聚焦阳光照射到组件上。
2.2.7用不透光的材料盖住储藏在户外的组件，以免被阳光直射。
2.3环境条件在如下条件下安装组件。
2.3.1工作温度：-40°C〜+85°C2.3.2环境湿度：W85%RH2.3.3最大风压：2400Pa2.3.4最大雪压：5400Pa2.3.5远离易燃气体，如石油、天然气等。
