关于水电站引水隧洞开挖支护措施分析文章从刚果民主共和国ZONGOⅡ水电站项目介绍出发，分析该工程的概况，并根据工程的实际情况分析其施工的开挖顺序和布置等，最终提出该工程的主要开挖支护措施。
标签：水电站；引水隧洞；开挖支护；措施前言本工程位于刚果（金）下刚果省刚果河支流印基西（Inkisi）河河口附近，引水口位于上世纪60年代比利时人修建的ZONGOⅠ水电站下游，距河口约4.4km。
发电厂房位于刚果河左岸滩地，距上游Insiki河口约1.6km。
坝址处控制流域面积14600km2，最小流量60m3/s，平均流量700m3/s，最大流量1750m3/s。
该水电站的引水隧洞开挖施工难度比较大，且该水电站的局部位置中的地质条件相对较差，所以，若想在施工中取得一定的效果，需要对施工中的参数进行合理的修正，并保证整个施工过程实现施工的不断优化，在保证施工质量的同时，还可以加快施工的进度，一方面减少了施工的成本，另一方面还可以提高施工效率。
1 工程概况ZONGO II水电站工程主要由首部拦河坝、引水发电系统、岸边式地面厂房三部分组成。
工程主要建筑物包括拦河坝、冲沙闸、发电引水建筑物、电站主副厂房、GIS开关站及电站运行村等。
首部枢纽拦河坝位于刚果河一级支流印基西（Inkisi）河上，距印基西河河口约3.5km，对外交通道路位于印基西河左岸，与冲沙闸及进水口之间的回车场相连接。
发电引水建筑物包括进水口、隧洞、调压井、压力管道四部分。
发电厂房布置于刚果河左岸滩地，与刚果（布）隔河相望，距上游印基西河河口约1.6km。
首部枢纽与电站厂区之间的交通道路基本沿引水线路两侧的山顶及山坡盘旋布置，沟通工程区内的首部枢纽、运行村、调压井及其交通放水洞洞口、供水池以及电站厂区等建筑物。
本工程为Ⅲ等中型工程，主要建筑物拦河坝、泄洪冲砂闸、电站进水口、引水隧洞、调压井、压力钢管、水电站厂房等按3级建筑物设计，护岸等次要建筑物按4级建筑物设计，围堰等临时建筑物按5级建筑物设计。
刚果水电资源开发现状刚果民主共和国（以往称扎伊尔一一译者注）土地面积 2 345 000km2，人口约52 000 000（2000 年统计）。
1水电资源国内正在运行的大坝总数为11座，其中包括6座土石坝和5座混凝土坝。
这些坝都是仅仅用于水力发电。
城市和农村人均水消耗量分别为50L / d和25L / d o国家水资源由4个技术部管理：能源（水消耗），运输，农村发展（农村水利和水井）和环境（水资源管理）。
2能源和电力行业自1998年以来，设有2个国家/政府能源机构，即：能源部一一负责水和电开发；矿产和碳氢部一一负责石油开发。
另一机构SINELAC由布隆迪，卢旺达和刚果民主共和国组建，负责开发国际工程。
该机构首批工程之一是位于卢旺达和刚果民主共和国之间的Ruzizi河上的29.2MW的Ruzizi II 水电站。
电站厂房和首批2台机组布置在刚果民主共和国一侧。
同时，SINELAC运营两条100 kV从电厂到布隆迪首都布琼布拉和卢旺达首都基加利输电线路。
最近国营能源/电力部门（SNEL）垂直整合。
目前，电力市场通过电力采购协议发挥作用（主要用户即各行业和出口）。
对于其他用户（工厂、交易商和民用），价格由政府（经济部）确定。
三家公司（瑞士的EEF,德国的基础设施咨询和比利时的麦帝斯）已经签定了一项协仪改造国家电力系统，改造项目包括肯沙撤发电设施以及南、北Kivu省的生产、配电设施。
2000年总的能源消耗主要来自水电、木材、矿物燃料（煤、天然气、油和石油）。
矿物燃料全部进口。
2000年的国家电力生产:水电占99.94%，油占0.002%, 气0.054%。
这些数字仅指国营企业。
只有0.002%的国家电力是由SNEL通过进口原料生产。
2000年总的电力消耗量约3 095GWh（不包括国家的北部和东部）。
今后10年估计电力需求量将按年5%比例增长。
2000年从赞比亚进口 5.6GWh,出口 1 274GWh到津巴布韦、南非、刚果和安哥拉（不包括卢旺达和布隆迪）。

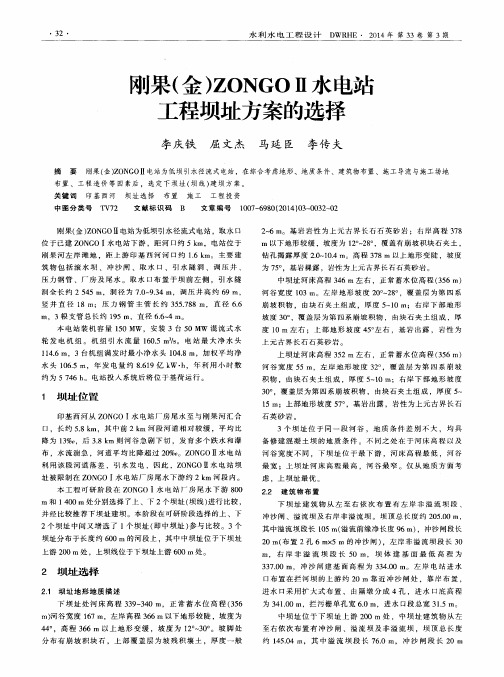

刚果(金)ZONGO Ⅱ水电站工程坝址方案的选择
李庆铁;屈文杰;马延臣;李传夫
【期刊名称】《水利水电工程设计》
【年(卷),期】2014(033)003
【摘要】刚果(金)ZONGOⅡ电站为低坝引水径流式电站,在综合考虑地形、地展条件、建筑物布置、施工导流与施工场地布置、工程造价等因素后,选定下坝址(坝线)建坝方案.
【总页数】2页(P32-33)
【作者】李庆铁;屈文杰;马延臣;李传夫
【作者单位】中水北方勘测设计研究有限责任公司天津 300222;中水北方勘测设计研究有限责任公司天津 300222;中水北方勘测设计研究有限责任公司天津300222;中水北方勘测设计研究有限责任公司天津 300222
【正文语种】中文
【中图分类】TV72
【相关文献】
1.刚果(金)ZONGOⅡ水电站电阻率特征 [J], 魏树满;张剑平;张美多
2.刚果(金)ZONGO Ⅱ水电站工程水力过渡过程数值计算 [J], 李庆铁;李传夫;屈文杰;马延臣
3.刚果(金)ZONGOⅡ水电站闸门门叶组装施工方法 [J], 蒋庆国
4.刚果(金)ZONGO Ⅱ水电站项目厂房后边坡及基坑开挖爆破粒径控制分析 [J],
刘乃臣
5.刚果(金)Zongo Ⅱ水电站边坡处理分析 [J], 李庆铁;赵梦岩;付培祥
因版权原因，仅展示原文概要，查看原文内容请购买。
浅谈刚果(金)ZONGOII水电站拦河坝一期导流施工方法 柳锡锋中国水利水电第一工程局有限公司DOI:10.32629/hwr.v3i3.1968[摘 要] 刚果(金)ZONGOII水电站拦河坝位于ZONGOⅠ厂房尾水口下游800m坝址处,大坝的一期导流通过在印基西河左岸设置围堰以进行冲沙闸等工程的实施。
由于施工方案的切实可行,以及现场人员的合理组织,最终圆满的完成了一期导流任务。
[关键词]一期导流；围堰；右岸扩挖；戗堤标准1 概述ZONGOⅡ水电站大坝位于印基西河ZONGOⅠ厂房尾水口下游800m坝址处,控制流域面积14600km2,最小流量60m3/s,平均流量700m3/s,最大流量1750m3/s。
首部枢纽施工采用分期导流施工,一期导流围左岸,利用局部扩挖后的右侧河床过流,施工进水口,左岸非溢流坝及冲沙闸等项目。
一期导流的顺利进行直接影响工程的总体施工进度。
实施过程中由于采用了正确的施工方法,因而圆满的完成了施工任务。
2 围堰的导流标准、导流方案及结构形式2.1导流标准本工程为III等工程,主要建筑物级别为3级,次要建筑物级别为4级,临时建筑物级别为5级,导流标准采用5年一遇洪水标准。
首部枢纽采用分期导流方案,一期导流为全年5年一遇洪水,相应流量为725m3/s。
ZONGOII坝址多年平均各月径流量月份10月11月12月1月2月3月4月5月6月7月8月9月年径流量(亿m3)3.19 6.227.60 5.544.915.918.687.83 3.53 2.77 2.34 2.2060.72.2一期导流围堰结构形式拦河坝一期导流上游横向围堰堰前水位为343.7m,下游围堰堰前水位为340.5m,束窄处河床平均流速为4.5m/s。
根据一期导流布置图,一期上游横向围堰堰顶高程346m,下游围堰堰顶高程取341.3m,纵向围堰堰顶高程为346～341.3m。
一期上、下游及纵向围堰均采用土石结构,堰体采用土石填筑、粘土防渗,以无纺布作为反滤层,围堰迎水侧采用钢筋石笼防护。
刚果金ZONGOⅡ水电站水轮发电机组选型设计张维聚【摘要】ZONGOII hydropower station of democratic republic of Congo is the water diversion run-of-river power station, and three vertical mixed-flow units are installed. In this paper, design lectotype of hydro-generating unit of Congo(Kinshasa) ZONGOII hydropower station was introduced.%刚果民主共和国ZONGOII水电站为引水径流式水电站,安装3台立式混流机组,本文介绍了该电站水轮发电机组的设计选型.【期刊名称】《价值工程》【年(卷),期】2011(030)036【总页数】1页(P19)【关键词】引水径流式;水轮组发电机组;比转速;选型【作者】张维聚【作者单位】中水北方勘测设计有限责任公司,天津300222【正文语种】中文【中图分类】TM6221 电站概况[4][5]ZONGOⅡ电站为低坝引水径流式电站，取水口位于已建ZONGOⅠ水电站下游，距河口约5km，本工程水电站装机容量150MW，机组引用流量160.5m3/s。
电站最大净水头114.6m，三台机组满发时电站最小净水头104.8m，电站加权平均净水头106.5m，电站年发电量约8.619亿kW·h，年利用小时数约为5746h。
经统计分析计算时段内入库最大日含沙量为1.6kg/m3，若不打开泄洪排沙闸，过机含沙量可能会超过5kg/m3，经沙洋测试，矿物成分为石英。
电站投入系统后将位于基荷运行，对外输电电压为220kV、70kV。
上游最高水位：356m，正常蓄水位：356m。
下游水位：刚果河三年一遇洪水位243.32m，三台机正常满发尾水位：242.7m，单台机正常发电尾水位：241.41m。
刚果(布)Djiri水厂二期工程设计简介
伉沛宇;徐斌;尚丽荣
【期刊名称】《中国建设信息》
【年(卷),期】2009(000)003
【摘要】刚果(布)Djiri水厂承担着刚果首都布拉柴维尔东北部多半个城市的供水任务,其一期工程由法国资助于八十年代建成投产。
随着政局的稳定、人口的增加,急需建设水厂二期工程。
本文介绍了水厂二期工程取水工程、净水工程及主输配水工程的设计内容,并重点阐述了该项目在处理取水防砂、絮凝沉淀、高山供水方面的设计技术特点。
【总页数】5页(P)
【作者】伉沛宇;徐斌;尚丽荣
【作者单位】中国市政工程华北设计研究总院;天津市华淼给排水设计研究院
【正文语种】中文
【中图分类】TU991.6
【相关文献】
1.刚果（布）吉利水厂混凝土配合比设计优化的探讨 [J], 李斌;怀洪臣
2.刚果(布)国家1号公路二期工程钢筋混凝土桥设计 [J], 黎述亮;杨勇;张建芝;李俊;李学有
3.浅谈刚果(布)1号公路二期工程路基防护排水设计 [J], 李浩
4.刚果(布)国家1号公路二期工程Djoué河大桥的设计与计算 [J], 李玉美
5.利辛县城地表水厂二期工程设计 [J], 郎林
因版权原因，仅展示原文概要，查看原文内容请购买。
