架空线路施工作业指导书

大庄供电所10kV 及以下
架空线路施工标准化作业指导书
编号：2011-YN-18
本标准化作业指导书由沂南县供电公司乡镇电管部提出。

本标准化作业指导书汇编起草单位：大庄供电所本标准化作业指导书起草人：邵明华、李守红、李学才、屈长进初审：祖洪忠
会审：高更树
批准：刘庆涛本标准化作业指导书于2011 年10 月15 日首次发布。

本标准化作业指导书委托乡镇电管部负责解释。

、适用范围:
本指导书适用于大庄供电所10kv及以下农村电网升级改造工程的杆塔基础、立杆、放线、紧线等施工（其他项目施工可参照执行）。

二、引用标准：
GB- 50173《电气装置安装工程35kV及以下架空线路施工及验收规范》
GB- 50303《建筑电气工程施工质量验收规范》
DL/T —5161《电气装置安装工程质量检验及评定规程》
DL- 5009.2《电力建设安全工作规程》（架空电力线路部分）
Q/CSG11105.4-2008《国家电网工程施工工艺控制规范》
山东省电力有限公司编写《供电企业现场标准化作业指导书》
三、施工流程控制:
1.准备阶段
工作任务
施工作业现场简图:
施工地段
施工准备
注：施工负责人在开工前认真组织施工人员对“施工四措”、安全技术交底以及施工方案等进行学习。

人员分工情况
工器具
1.6个人防护用品
2.安全风险及控制措施
作业风险评估
3•
作业阶段 作业前工作
作业内容
4 •结束阶段
质量检验
竣工验收。

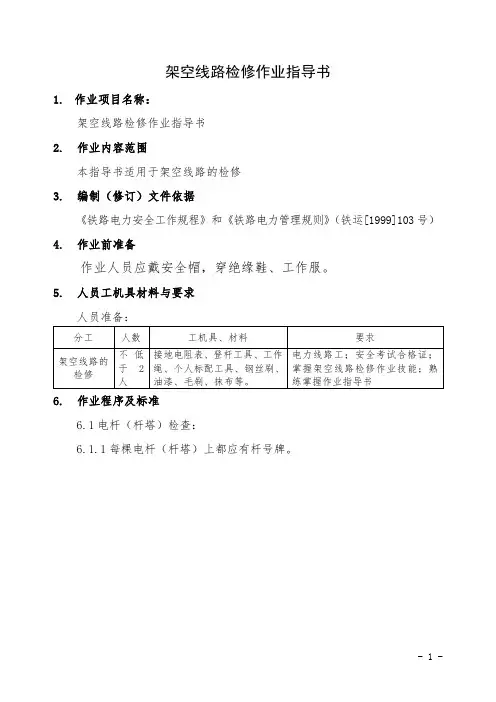

架空线路检修作业指导书1.作业项目名称：架空线路检修作业指导书2. 作业内容范围本指导书适用于架空线路的检修3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 作业前准备作业人员应戴安全帽，穿绝缘鞋、工作服。

5. 人员工机具材料与要求人员准备：6. 作业程序及标准6.1电杆（杆塔）检查：6.1.1每棵电杆（杆塔）上都应有杆号牌。

6.1.2高压线路的变电台、开关杆、分歧杆、换位杆、引入杆、电缆终端杆应有相序标志。

6.1.3水泥电杆裂纹宽度＜0.4mm、横向长度＜1/3周长、纵向长度＜0.4m。

6.1.4直线杆杆身倾斜应不大于半个梢径；转角杆、终端杆杆身倾斜应不大于一个梢径。

6.1.5检查杆塔基础螺栓裸露、锈蚀情况，裸露、锈蚀应及时处理。

6.1.6清除杆塔鸟巢及异物。

6.2、导线：6.2.1检查导线无断股、散股，铝包带是否磨损，帮扎线是否松动或断裂。

6.2.1.1钢芯铝绞线钢芯不允许断股。

6.2.1.2钢芯铝绞线及铝绞线允许断股数：6股断1股、19股断2股、36股断3股。

6.2.2交叉跨越档不允许导线断股，不允许有接头；一般档不超过一个接头并接续良好。

6.2.3检查导线驰度，驰度过大或过小及时调整。

6.2.3检查防震锤是否滑跑、离位、偏斜。

6.3、横担：6.3.1检查横担有无锈蚀、弯曲，水平方向无倾斜和偏移。

6.3.2铁横担如锈蚀，锈蚀块最大面积不超过10cm2，除锈刷漆；锈蚀块最大面积超过30cm2时应予以更换。

6.3.3横担水平方向倾斜大于30mm时，应及时调整。

6.4、绝缘子：6.4.1检查绝缘子有无裂纹、烧伤或放电痕迹。

6.4.2清洁绝缘子污垢。

6.4.3绝缘子非主要部分掉瓷、破损面积:高压大于3mm2、低压大于20 mm2应予以更换。

检查掉瓷、破损6.4.3检查绝缘子M销是否齐全、锈蚀。

检查M销6.5、拉线：6.5.1检查拉线有无断股、松股、松弛、锈蚀。

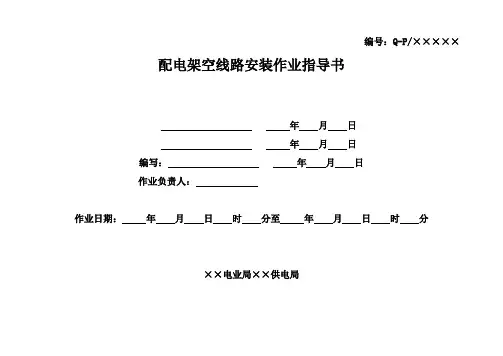

编号：Q-P/×××××配电架空线路安装作业指导书
年月日
年月日
编写：年月日
作业负责人：
作业日期：年月日时分至年月日时分
××电业局××供电局
作业指导书审批意见
1、范围
本指导书针对XXX变电所10kV XXX线XXXX工程编制，仅适用该工程。

2、引用文件
东电颁发的《配电生产技术管理制度》
国家电网公司《电业安全工作规程》（电力线路部分、热力机械部分）
国电公司颁发的《架空配电线路及设备运行规程》
东电颁发的《架空配电线路安装检修规程》
上级部局下发的有关文件、指令、通知。

3、作业停电时间
4、工前准备4.1 准备工作安排
4.2 人员要求
4.3 车辆、工器具
4.4 材料
4.5 危险点分析
4.6安全措施
4.7人员作业分工
①、工作负责人：
②、组员：
③、工作许可人：
检员：
④、质
4.8 停电作业线路系统图（标明工作地段及地线位置）4.9地线装拆记录
4.10 流程图
5作业程序及作业标准5．1 开工
5．2 作业内容及标准
5．3 工作终结
6验收
7、指导书执行情况评估
8、附录（设备调试试验记录）
9、需要说明的其它问题。

电线电缆施工作业指导书一、引言电线电缆施工作业指导书旨在指导电线电缆施工作业的操作人员进行安全、高效的施工，确保施工过程中的质量和安全。

本指导书适用于各类电线电缆施工作业，包括室内、室外、地下、架空等不同环境下的施工。

二、施工前准备1. 施工前应明确施工范围、施工任务和施工时间，并编制详细的施工计划。

2. 确认施工区域的安全情况，排除施工现场可能存在的危险因素。

3. 准备所需的施工工具和设备，确保其完好无损。

4. 检查所使用的电线电缆材料，确保其质量符合要求。

三、施工流程1. 施工人员应佩戴符合安全标准的个人防护装备，包括安全帽、防护眼镜、防护手套等。

2. 根据施工计划，进行电线电缆的敷设和连接。

在敷设过程中，应注意保持电线电缆的整洁、平直，避免出现过度弯曲或扭曲的情况。

3. 进行电线电缆的绝缘处理，确保绝缘层的质量和可靠性。

4. 进行电线电缆的接地处理，确保接地电阻符合要求。

5. 进行电线电缆的标识和记录，包括标明电线电缆的用途、规格、长度等信息，并编制相应的施工记录。

6. 完成施工后，对施工现场进行清理，确保施工区域的整洁和安全。

四、质量控制1. 施工过程中，应严格按照相关标准和规范进行操作，确保施工质量符合要求。

2. 对施工过程中使用的材料进行质量检查，确保其符合相关标准和规范。

3. 在施工过程中，定期进行质量检验和测试，确保电线电缆的绝缘、接地等性能符合要求。

4. 对施工现场进行巡检，及时发现和处理施工过程中的质量问题。

五、安全措施1. 在施工现场设置明显的安全警示标志，提醒他人注意施工作业。

2. 施工人员应严格遵守安全操作规程，禁止在施工过程中吸烟、使用明火等危险行为。

3. 施工人员应定期接受安全培训，提高安全意识和应急处理能力。

4. 在施工现场设置灭火器等消防设备，以应对突发火灾等事故。

六、施工后验收1. 完成施工后，进行电线电缆的功能测试和质量检验，确保其符合要求。

2. 编制施工记录，包括施工过程中的关键环节、质量控制措施、施工人员等信息。

35kV 架空线路检修作业指导书编写：审核：批准：2013年12月一、适用范围：本作业指导书适用于35kV输电线路现场检修作业的指导和要求二、规范性引用文件：1、《架空配电线路运行规程》 SD292-882、《架空送电线路运行规程》 DL/T741-20013、《电力安全工作规程》(变电站和发电厂电气部分)。

4、《电力安全工作规程》（电力线路部分）。

5、电气试验规程和运行规程。

三、支持文件：1、线路竣工图。

2、检修方案。

3、交接竣工报告。

4、历次巡线报告。

5、历次检修报告。

四、35kV输电线路检修：1、检修周期及项目：1.1、检测工作是发现设备隐患、开展预防检修的重要手段。

检测方法应正确、数据准确，检测结果要做好记录和统计分析。

检测计划应符合季节性要求，检测项目及检测周期见表1：表1 检测项目及检测周期1.2、检修项目应按照设备状况，巡视、检测的结果和反事故措施的要求确定，其主要项目及周期表见表2、表3：表2 检修的主要项目及周期表3 预防性检查、检修周期表1.3、根据季节性工作特点和要求，做好防污、防雷、防洪、防寒、防冰、防风、防火及防鸟等工作，落实好各项反事故措施。

1.4、35kV输电线路检修，根据结合总厂里的规定和线路巡线报告在每年的春季进行，称之为“设备春检”。

2、检修原理及检修方法描述：检修原理：根据输配电线路巡视、检查和测试中发现的问题，进行旨在消除线路缺陷，提高线路健康水平，预防事故，保证线路设备安全运行。

2.1、线路停电检修方法及检修内容：2.1.1、小修：为了维持送配电线路及附属设备的安全运行和必要的供电可靠性而进行的工作，称为小修。

其主要内容有：（1）、砍伐影响线路的安全运行树木、杂草等；（2）、杆塔基础培土，开挖排水沟；（3）、拆除塔上鸟窝及其他杂物；（4）、调整拉线；（5）、督促有关单位清除影响安全运行的建筑物、障碍物；（6）、处理个别不合格的接地装置，更换损坏绝缘子串或零值绝缘子；（7）、导线、架空地线个别损伤、断股的缠绕、修补工作；（8）、各种不停电的检测工作，如绝缘子检测；接地电阻测量、交叉跨越垂直距离的测量等；（9）、悬挂警告牌，加装标志牌等。

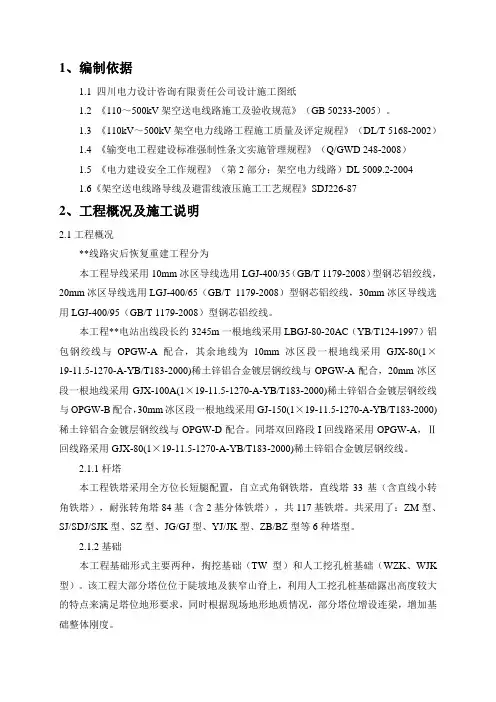

1、编制依据1.1 四川电力设计咨询有限责任公司设计施工图纸1.2 《110～500kV架空送电线路施工及验收规范》（GB 50233-2005）。

1.3 《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T 5168-2002）1.4 《输变电工程建设标准强制性条文实施管理规程》（Q/GWD 248-2008）1.5 《电力建设安全工作规程》（第2部分：架空电力线路）DL 5009.2-20041.6《架空送电线路导线及避雷线液压施工工艺规程》SDJ226-872、工程概况及施工说明2.1工程概况**线路灾后恢复重建工程分为本工程导线采用10mm冰区导线选用LGJ-400/35（GB/T 1179-2008）型钢芯铝绞线，20mm冰区导线选用LGJ-400/65（GB/T 1179-2008）型钢芯铝绞线，30mm冰区导线选用LGJ-400/95（GB/T 1179-2008）型钢芯铝绞线。

本工程**电站出线段长约3245m一根地线采用LBGJ-80-20AC（YB/T124-1997）铝包钢绞线与OPGW-A配合，其余地线为10mm冰区段一根地线采用GJX-80(1×19-11.5-1270-A-YB/T183-2000)稀土锌铝合金镀层钢绞线与OPGW-A配合，20mm冰区段一根地线采用GJX-100A(1×19-11.5-1270-A-YB/T183-2000)稀土锌铝合金镀层钢绞线与OPGW-B配合，30mm冰区段一根地线采用GJ-150(1×19-11.5-1270-A-YB/T183-2000)稀土锌铝合金镀层钢绞线与OPGW-D配合。

同塔双回路段I回线路采用OPGW-A，Ⅱ回线路采用GJX-80(1×19-11.5-1270-A-YB/T183-2000)稀土锌铝合金镀层钢绞线。

2.1.1杆塔本工程铁塔采用全方位长短腿配置，自立式角钢铁塔，直线塔33基（含直线小转角铁塔），耐张转角塔84基（含2基分体铁塔），共117基铁塔。

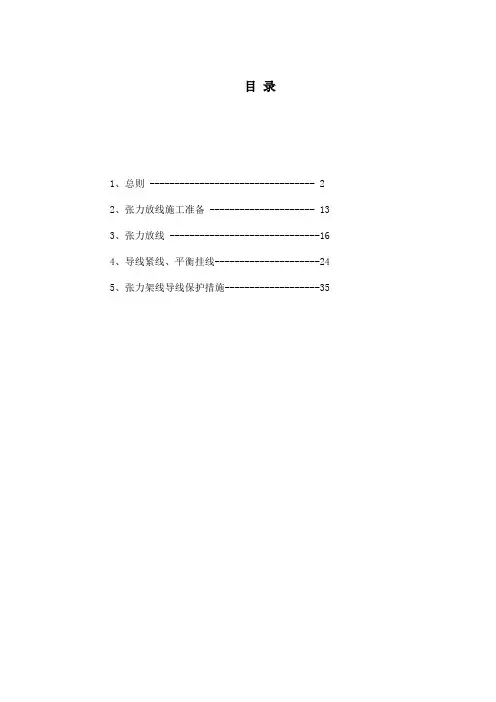

目录1、总则 --------------------------------- 22、张力放线施工准备 --------------------- 133、张力放线 ------------------------------164、导线紧线、平衡挂线---------------------245、张力架线导线保护措施-------------------35第一部分总则1、架线工程概况本标段线路起于B166#塔，止于Chrak Mteer 115kV变电站，全线按双回路单侧挂线架设。

本标段线路全长，本工程线路额定电压等级为115kV，本次出线挂左侧(其中地线横担左边为OPGW光缆，右边为GSW-80地线)。

地形地貌：沿线地形平坦，地势开阔，主要为冲洪积平原地貌单元。

沿线主要呈农田和荒地，局部为林地。

交通运输：沿线多为荒地、农田，交通运输条件一般。

2、编写依据3、工程技术特性线路方向：B166#塔为小号侧，Chrak Mteer 115kV变电站为大号侧。

导线：本工程导线使用2×ACSR-240/30钢芯铝绞线（水平排列）。

导线规格及机械物理特性参数表地线：本工程地线采用GSW-80钢芯铝绞线。

地线规格及机械物理特性参数表OPGW光缆：本工程采用1根24芯OPGW-90光缆；OPGW-90规格及机械物理特性参数表绝缘子选型：本工程绝缘子直线塔采用单联U120BP/146D型瓷绝缘子，重要交叉跨越直线塔采用双联U120BP/146D型瓷绝缘子，转角、耐张塔均采用双联U120BP/146D型瓷绝缘子，跳线串采用单联B120BP/146D型瓷绝缘子。

防振锤、间隔棒选型：导线防振锤：FR-3地线防振锤：FR-1导线间隔棒：FJQ-404跳线间隔棒：FJQ-2044、人员及施工机具配备5、牵张场布置及放线计划：根据线路走向与实际交通情况，另外现场目前部分基础及铁塔组立未施工，具体以现场实际施工情况为准。

10KV架空路线安装作业指导书一、概述本文档旨在提供10KV架空路线安装作业的详细指导，确保施工过程中的安全性、质量和效率。

本指导书适合于10KV电力系统的架空路线安装工作。

二、施工准备1. 施工前需进行现场勘察，确定路线的走向、杆塔位置和地形情况。

2. 确定所需材料和工具清单，并进行采购和准备。

3. 安排合适的人员和设备，确保施工队伍的规模和质量。

4. 检查施工设备和工具的完好性，确保其符合安全要求。

三、施工步骤1. 建立安全防护措施a. 搭建安全围栏，确保施工区域安全。

b. 提供必要的个人防护装备，如安全帽、安全鞋、防护眼镜等。

c. 制定施工安全规范，明确各岗位的职责和安全操作规程。

2. 安装杆塔a. 根据勘察结果和设计要求，确定杆塔的位置，并进行基础的施工。

b. 安装杆塔，确保杆塔的垂直度和稳定性。

c. 进行杆塔的接地处理，确保安全。

3. 安装导线和绝缘子a. 根据设计要求，安装导线，并进行拉线和张力测试，确保导线的合适张力。

b. 安装绝缘子，确保其正确安装和绝缘性能。

4. 安装附属设备a. 安装避雷器、刀闸、熔断器等附属设备，确保其正确安装和可靠性。

b. 进行附属设备的接地处理，确保安全。

5. 进行绝缘检测和接地测试a. 使用绝缘测试仪对导线和绝缘子进行绝缘测试，确保其绝缘性能符合要求。

b. 进行接地测试，确保接地电阻符合要求。

6. 进行验收和记录a. 对安装工作进行全面的验收，确保符合设计要求和安全标准。

b. 记录施工过程中的关键数据和问题，并及时解决。

四、安全注意事项1. 施工人员必须佩戴个人防护装备，并遵守安全操作规程。

2. 施工现场必须设置警示标志和安全围栏，确保施工区域安全。

3. 施工设备和工具必须经过检查和维护，确保其正常运行和安全性。

4. 施工过程中，严禁使用损坏的材料和设备，必要时进行更换。

5. 施工人员必须熟悉相关电力知识和操作技能，确保施工质量和安全。

五、总结本指导书详细介绍了10KV架空路线安装作业的步骤和注意事项，确保施工过程中的安全性、质量和效率。

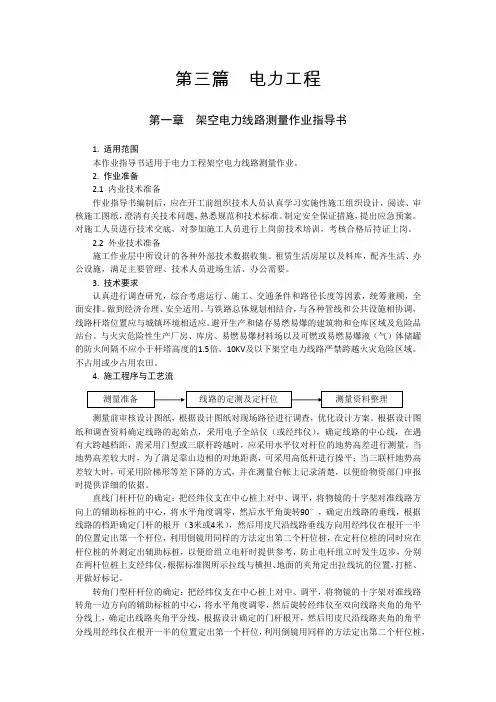

第三篇电力工程第一章架空电力线路测量作业指导书1. 适用范围本作业指导书适用于电力工程架空电力线路测量作业。

2. 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2 外业技术准备施工作业层中所设计的各种外部技术数据收集。

租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3. 技术要求认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排。

做到经济合理、安全适用。

与铁路总体规划相结合，与各种管线和公共设施相协调，线路杆塔位置应与城镇环境相适应。

避开生产和储存易燃易爆的建筑物和仓库区域及危险品站台。

与火灾危险性生产厂房、库房、易燃易爆材料场以及可燃或易燃易爆液（气）体储罐的防火间隔不应小于杆塔高度的1.5倍。

10KV及以下架空电力线路严禁跨越火灾危险区域。

不占用或少占用农田。

4. 施工程序与工艺流测量准备线路的定测及定杆位测量资料整理测量前审核设计图纸，根据设计图纸对现场路径进行调查，优化设计方案。

根据设计图纸和调查资料确定线路的起始点，采用电子全站仪（或经纬仪），确定线路的中心线，在遇有大跨越档距，需采用门型或三联杆跨越时，应采用水平仪对杆位的地势高差进行测量，当地势高差较大时，为了满足靠山边相的对地距离，可采用高低杆进行操平；当三联杆地势高差较大时，可采用阶梯形等差下降的方式，并在测量台帐上记录清楚，以便给物资部门申报时提供详细的依据。

直线门杆杆位的确定：把经纬仪支在中心桩上对中、调平，将物镜的十字架对准线路方向上的辅助标桩的中心，将水平角度调零，然后水平角旋转90°，确定出线路的垂线，根据线路的档距确定门杆的根开（3米或4米），然后用皮尺沿线路垂线方向用经纬仪在根开一半的位置定出第一个杆位，利用倒镜用同样的方法定出第二个杆位桩，在定杆位桩的同时应在杆位桩的外测定出辅助标桩，以便给组立电杆时提供参考，防止电杆组立时发生迈步，分别在两杆位桩上支经纬仪，根据标准图所示拉线与横担、地面的夹角定出拉线坑的位置，打桩、并做好标记。

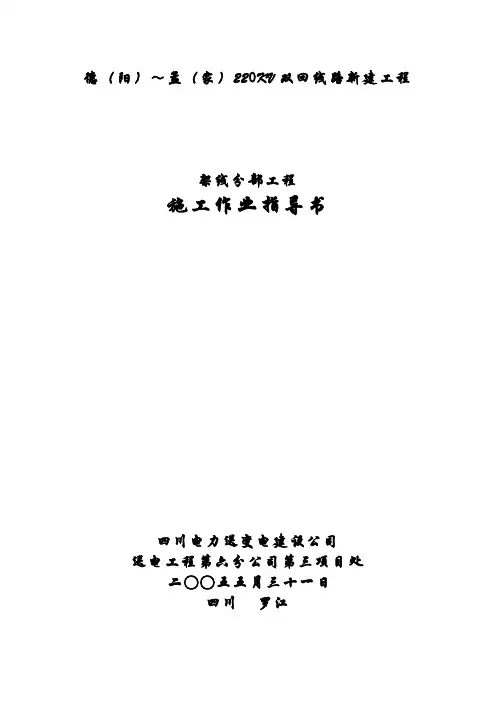

德（阳）～孟（家）220KV双回线路新建工程架线分部工程施工作业指导书四川电力送变电建设公司送电工程第六分公司第三项目处二○○五五月三十一日四川罗江220kV德孟线《架线分部工程施工作业指导书》编制：审核：批准：·1·目录前言第一、说明第二、放线第三、停电作业第四、紧线第五、附件安装第六、安全注意事项附录一、杆塔明细表附录二、代表档距弧垂前言本手册仅用于220kV德孟线的放线工程、紧线工程及附件安装的施工。

手册中有关质量、安全及技术要求是根据设计图纸及《110-500KV架空电力线路施工及验收规范》和《电力建设安全工作规程》。

在使用本手册之前施工队必须全面校核，发现问题及时上报项目处。

本手册收资截止时间为二OO五年五月，如出现设计更改时，请以设计修改通知单为准。

施工中发放的各种通知施工队按通知要求执行，通知与本手册有出入的请以通知为准。

编者二OO五年五月第一篇说明1、本工程由孟家变电所220kV门型构架起，至德阳500kV变电所220kV门型构架止，线路全长12.001km（全线双分裂导线同塔双回架设）。

由孟家变电所出线至本工程N207转角塔两侧地线均为OPGW-140复合光缆，N207至德阳500kV变电站左侧地线挂OPGW-140复合光缆、右侧地线挂LBGJ-120-40AC铝包钢绞线。

本施工手册工程范围:起于孟家变门型构架7＃、8＃间隔～德阳变220kV构架15＃、17＃间隔，线路长7千米,使用铁塔18基，其中：直线塔8基，转角塔10基；2、本工程导线采用2×LGJ-400/35（GB1179-83）钢芯铝绞线，安全系数为2.5；最大设计风速25m/s，设计覆冰5mm；3、污区划分及绝缘配合（1）本工程全线均按Ⅱ级污区设计。

变电所进出线档门型构架侧导线耐张串采用70kN级防污型瓷质绝缘子；地线耐张串采用70kN级带放电间隙的无裙瓷质绝缘子。

其余全部使用U70BP、U100BP、U120BP玻璃防污绝缘子，各塔绝缘子型式见相应的串型图。

架空光缆线路作业指导书目录第一章总则 (1)第二章杆路 (2)2.1杆路测量 (2)2.2 挖杆洞及拉线坑 (3)2.3 立杆 (4)2.4电杆加固及保护 (5)2.5 拉线 (6)2.6架设吊线 (7)第三章敷设光缆 (10)3.1单盘测试 (10)3.2 敷设光缆 (11)3.3 光缆接续 (13)3.4 光缆测试 (17)第四章竣工文件编制 (21)4.2竣工路由图编制 (21)4.3竣工测试记录 (21)4.4施工技术文件 (21)第五章光缆线路工程验收 (23)5.1随工检验 (23)5.2光缆线路工程初步验收 (24)5.3光缆线路工程竣工验收 (25)附录A 中继段测试记录 (27)第一章总则1.1《作业指导书》适用于一般光缆架空线路工程，架空光缆主要有钢绞线支承式和自承式两种，我国基本都是选用前者。

这种结构是通过杆路吊线托挂或捆扎（缠绕）架设。

1.2.施工过程中应严格执行国家、行业及地方颁布的技术标准和技术规程，以及各种建筑材料、半成品和成品的质量标准，认真执行公司有关的施工管理规定。

1.3《作业指导书》内容与国家、行业及地方的现行标准、规范有抵触或不符之处，应按国家、行业及地方现行标准、规范的有关规定执行。

1.4施工应按施工阶段的设计图纸进行，设计图纸须经会审后方可投入施工。

如发现设计图纸与国家、行业及省市现行设计、施工规范和操作规程有抵触之处，应由施工管理人员(项目经理、项目技术负责人、施工员等)向设计单位、工程监理或建设单位反映解决，在未有明确意见前不得施工。

1.5施工项目应建立健全技术责任、技术复核、合理化建议管理等制度，做好施工组织设计和施工方案的编审工作，加强计量、检测设备的管理。

1.6分部、分项工程的施工作业前，现场施工管理人员应将具体的施工准备、工艺标准、质量要求和注意事项等向操作人员进行交底，尤其是一些重要部位和关键工艺的施工，应有针对性地进行技术交底，并制订、实施相应的跟踪检查措施，确保施工质量符合标准。

华电达茂旗协合200MW风电场35kv集电线路工程〔一、二标段〕架线作业指导书华电达茂旗协合200MW风电工程协合电力工程达茂旗项目部目录1编制依据-------------------------------------------------1 2工程概况-------------------------------------------------1 3作业前应做的准备工作和必须具备的条件---------------------3 4施工工艺要求---------------------------------------------3 5作业所需的工机具-----------------------------------------3 6金具组装表-----------------------------------------------3 7施工通道处理---------------------------------------------3 8跨越架搭设-----------------------------------------------3 9导、地线连接---------------------------------------------4 10导、地线展放---------------------------------------------4 11导、地线紧线---------------------------------------------5 12驰度观测方法和驰度观测表---------------------------------8 13附件安装-------------------------------------------------8 14施工平安措施和文明施工措施-------------------------------91 编制依据2 工程概况工程名称：华电达茂旗协合200MW风电场工程地点：市巴音百万千瓦风电基地项目工程承包围：集电线路A、B、C、D、K、L六条回路施工，具体包括：铁塔根底工程〔平整、基坑土方开挖、根底钢筋制安、根底混凝土、预埋件及地脚螺栓、临时占地配合等〕；混凝土杆根底〔平整、基坑土方开挖、根底钢筋制安、根底混凝土、预埋件及地脚螺栓、临时占地配合等〕；35kV箱式变电站安装调试；高、低压电缆敷设；低压电缆头制作安装；高压电缆头安装；塔杆组立〔含装置性材料费〕；架空线路导线敷设〔含装置性材料费〕；绝缘子、金具〔含装置性材料费〕；杆塔防雷接地〔含避雷器、隔离刀闸等设备费〕；OPGW光缆敷设〔含装置性材料费〕；直埋铠装光缆〔含装置性材料费〕；及征地配合、协调地方关系、施工临建等其他为完本钱工程的全部工作容。

配网工程施工作业指导书Q/G D1 1123.8-2009第一部分：土建工程分册第一篇架空线路土建工程1目录第一篇架空线路土建工程第一章土石方工程 (3)第一节一般土石方工程 (3)第二节泥水坑及流砂坑开挖作业 (11)第三节岩石开挖作业 (17)第四节掏挖基坑开挖作业 (24)第二章杆塔基础工程 (30)第三章接地工程 (37)2第一章土石方工程第一节一般土石方工程1．适用范围2. 依据及引用文件33．作业流程图4．作业内容4．1本工序作业前施工条件4．2施工准备4．3主要作业内容63 线路定位复测1.线路定位前必须依据设计提供的数据对杆塔中心桩进行复测，复测完成后进行基坑定位。

基坑定位( 见图1-1)。

2.复测时有下列情况之一时，应查明原因并予以纠正：1)以相邻直线桩为基准，其横线路方向偏差≥50㎜。

2)用经纬仪视距法复测时，顺线路方向两相邻杆塔位中心桩间的距离与设计值的偏差≥设计档距的1%。

3)转角桩的角度值，用方向法复测时对设计值的偏差≥1′30″3.如下特殊地点应重点复核：1)导线对地距离有可能不够的地形凸起点的标高。

2)杆塔位间交叉跨越物的标高。

3)相邻杆塔位的相对标高实测值与设计值的偏差≥0.5m，超过时应由设计方查明原因并予以纠正。

4.设计交桩后个别丢失的杆塔中心桩，应按设计数据予以补桩，其测量精度应符合下列要求：1)桩之间的距离和高度测量，可采用视距法同向两测回或往返各一测回测定，其视距长度不宜超过400m，当受地形限制时，可适当放长。

2)因地形或障碍物等原因需改变杆塔位或拉线坑位置时，应及时汇报现场主要负责人，并由主要负责人根据情况逐级上报。

会同设计和监理、建设单位现场处理。

3)对设计平断面图中未标识的新增障碍物应重点予以复核。

4 施工基面处理施工基面的处理应以施工图要求为准。

基面处理后应平整，不应积水，边坡不应坍塌及时清除周边的浮石、悬石，边坡、临边开挖根据要求装设防护措施。

框架桥（涵）线路架空顶进施工作业指导书1 范围本作业指导书规定了线路架空、架空设备检查、顶进、挖土、拆除架空等作业内容及相关技术要求；本作业指导书适应于线路允许速度为200km/h及以下既有线路纵抬梁、横抬梁法架空及框架桥（涵）顶进施工作业。

2 引用规范性文件2.1《铁路工务安全规则》（铁运[2006]177号）；2.2《铁路桥隧建筑物修理规则》（铁运[2010]38号）；2.3《广铁（集团）公司铁路营业线施工安全管理实施细则》（广运发[2010]165号）。

3 作业目的3.1 实现平交改立交，保障行人通行安全；3.2 解决市政设施、公路下穿铁路。

4 作业程序（流程图）5 作业内容及要求5.1作业前准备5.1.1主要工、机具、材料。

在框架桥（涵）顶进施工前认真做好施工组织，配备必须的机具设备，合理组织各工种人员，避免因组织不当延误慢行点。

施工负责人按施工三个类别等级要求分别由不同级别领导担任。

顶进劳动力组织表5.1.2施工前3天，对待顶框架进行试顶，使框架与滑板发生相对位移，检验后背受力状态。

如后背发生位移、裂缝等现象需及时对其进行加固、补强。

5.2线路架空与架空拆除5.2.1施工条件及防护方法。

1 施工条件：在线路上安装、拆除纵梁和D梁须在封锁时间内进行，开通后，列车限速45km/h；框架桥（涵）顶进期间列车昼夜限速45km/h,架空顶进施工完成，拆除线路架空设备后限速45km/h不少于12h, 60km/h、80km/h各不少于24h，后120km/h一列，恢复常速。

2 防护方法：严格按《铁路工务安全规则》第2.2.7条、2.2.8条、2.2.9条要求设置封锁与慢行防护；按2.2.15条要求加强施工负责人、驻站联络员、防护员之间的联系，确保通信畅通。

5.2.2作业内容：扒道碴、安放纵梁、穿设横梁、抄垫、装设轨向拉杆、设置观测点、水夯砂垫层、回填道碴、拆除横梁、拆除纵梁、线路捣固与养护。

5.2.3作业要求：1 框架桥（涵）架空，须采用安全、可靠的加固体系。

架空电力线路施工作业指导书1。

适用范围本作业指导书适用于电力工程架空线路施工.2. 作业准备2。

1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定安全保证措施,提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗.2。

2 外业技术准备施工作业层中所设计的各种外部技术数据收集。

租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3。

技术要求认真进行调查研究,综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排.做到经济合理、安全适用。

与铁路总体规划相结合，与各种管线和公共设施相协调，线路杆塔位置应与城镇环境相适应.避开生产和储存易燃易爆的建筑物和仓库区域及危险品站台。

与火灾危险性生产厂房、库房、易燃易爆材料场以及可燃或易燃易爆液(气）体储罐的防火间隔不应小于杆塔高度的1。

5倍。

10KV及以下架空电力线路严禁跨越火灾危险区域。

不占用或少占用农田。

4. 施工程序与工艺流程电力架空线路施工的工艺主要包括：施工准备及施工配合、架空线路测量定位、基坑开挖及基础浇制、杆塔组立、横担组装、拉线制安、导线架设及连接、线路试验等。

施工的工艺流程图如下：架空线路测量基坑开沟施工准备及杆塔组立施工配合及基础浇制及定位导线架设横担组装拉线制安线路试验及连接横担组装 5. 施工要求准备电缆线路施工的工机具，测量工具如:皮尺、钢卷尺、测量绳、标桩、红油漆等，施工工具如：锹、镐、钢钎、大锤、电缆支架、电缆滑车，材料如:电缆标志桩、电缆保护钢管、管口封堵材料等。

根据设计电缆线路的径路，查清电缆线路上是否有地下设施，从而确定具体的施工和防护方案.了解电缆沟土质情况，根据具体情况，从而确定正确的施工方法。

6。

劳动组织第 1 页共 4 页主要人员表序号项目单位数量备注 1 1 施工负责人人全面协调、组织架空线路施工线路径路测量定位；安装技术标准向作业人员交2 1 技术负责人人底;线路弧垂观测组织3 1 材料员人施工工具、材料配备施工过程安全监控；重点监控高空作业、电杆组立、4 1 安全员人停送电作业带领作业人员进行基坑开挖、电杆大运、小运；工5 2—3 作业组长人具材料运输6 1 联络员人负责施工引起的青苗、跨越等事宜处理协调7 15—20 作业人员人进行相关各种作业活动7。

《中国南方电网有限责任公司电网建设施工作业指导书（配网部分）》编写工作小组组长：副组长：成员：编写人员：组长单位：目录：钢管杆、铁塔组立安装作业指导书 (3)钢筋混凝土杆组立安装作业指导书 (13)杆、塔拉线安装作业指导书 (27)横担、金具及绝缘子安装作业指导书 (38)跨越设施安装与拆除作业指导书 (48)导、地线展放作业指导书 (62)导、地线连接作业指导书 (74)紧线作业指导书 (84)金具及附件连接安装作业指导书 (95)工程名称:钢管杆、铁塔组立安装作业指导书年月日签名页第一章杆塔安装工程第一节、钢管杆、铁塔组立安装3. 作业流程图4.作业内容10kV钢管杆、铁塔组立工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。

工程名称: 220kV椹北变电站10kV北站线新建后坑村#2配电台区工程钢筋混凝土杆组立安装作业指导书编码：DLGT-022014年 10月 29日签名页第二节钢筋混凝土杆组立安装1．适用范围2. 依据及引用文件3．作业流程图：4．作业内容4．1本工序作业前施工条件4．2施工准备4．3主要作业内容4．4质量检验10kV钢筋混凝土杆组立安装工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。

工程名称:杆、塔拉线安装作业指导书编码：DLGT-03年月日签名页第三节杆、塔拉线制作与安装3．作业流程图：4．作业内容4．1本工序作业前施工条件10kV杆、塔拉线制作与安装工作前安全风险辨析及措施表施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。

升压站架空电力线路施工作业指导书1 工程概况1.1 工程概况××kV升压站架空软绞线共××跨，其中母联间隔××跨，主变进线间隔××跨，起动/备用变隔××跨，备用启动/备用变间隔××跨，架构高度为××m。

××kV升压站架空线为钢芯铝绞线，其截面为铝/钢芯××/××mm2，直径××mm；避雷线为钢芯铝绞线，其截面为铝/钢芯××/××mm2，直径××mm。

1.2 工程量和工期1.2.1 工程范围及工程量本项工程的作业范围包括：架空软绞线××跨，避雷线××根安装。

1.2.2 施工工期1跨线的施工工期如下（共3～4天）：软绞线、瓷瓶、金具、卷扬机运输，施工准备：1天放线、压接、瓷瓶金具组装：1天挂线：1～2天2 编制依据3 作业前的条件和准备3.1 技术准备3.1.1施工图纸齐全，并已由专业公司技术负责人组织进行图纸会检，确认图纸无问题。

3.1.2施工方案已确定，并经项目部技术负责人审核批准。

3.1.3施工场地能够满足施工要求，材料预算已批准，设备已到货。

3.1.4施工技术措施编制完毕。

3.1.5技术人员按照施工技术措施，对施工人员进行技术、安全交底，并进行了《专业公司施工技术交底三签记录》。

3.2 作业人员3.3 作业工机具3.4 安全器具3.5 工序交接3.5.1设备安装前，施工场地应满足施工要求并清理干净。

3.5.2 升压站所有钢架验收完毕4 作业程序和方法4.1 作业程序⏹将软绞线、瓷瓶、金具、卷扬机运到现场⏹测量钢架构之间的距离⏹在地面组装从钢架构挂环至软绞线的所有金具与瓷瓶⏹根据设计弧垂、架构间距离、瓷瓶串长度等计算软绞线长度⏹将软绞线按计算长度截断⏹压接软绞线与耐张线夹⏹在地面将耐张线夹、软绞线与瓷瓶串连在一起⏹安装间隔棒⏹用卷扬机将软绞线一侧打起，固定在钢架构上⏹用卷扬机将软绞线另一侧打起，固定在另一侧钢架构上⏹调整软绞线弛度。
