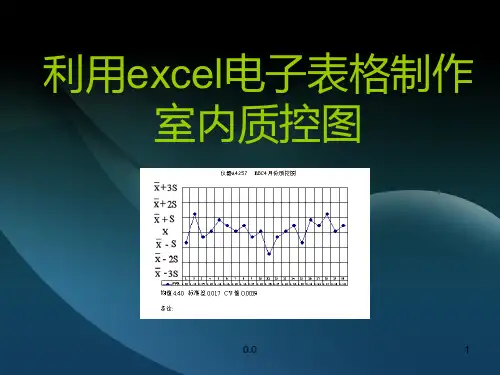

利用excel电子表格制作质量控制图ppt课件

最小标志值 R=Xmax-Xmin （Xmax为最大值，Xmin为最小值）极差来刻画一组数据的离散程度实际偏差=实际尺寸一基本尺寸最大极限尺寸减其基本尺寸所得的代数差.称为上偏差, 最小极限尺寸减其基本尺寸所得的代数差.称为下偏差, 上偏差和下偏差统称为极限偏差. 偏差取决于加工时机床的调整；而公差反映尺寸制造精度，即加工的难易程度。对单个零件只能测出尺寸的实际偏差，而对数量足够多的一批零件，才能确定尺寸误差。
算术平均值—看集中程度
时变量的瞬时值在给定时间间隔内的算术平均值。 {0, 5, 9, 14} 和 {5, 6, 8, 9} 其平均值都是 7 ，但第二个集合具有较小的标准差。
标准差s（ σ ）----看分散程度
标准差（Standard Deviation），反映组内个体间的离散程度。测量到分布程度的结果，原则上具有两种性质：标准差是一组数据平均值分散程度的一种度量。一个较大的标准差，代表大部分数值和其平均值之间差异较大；一个较小的标准差，代表这些数值较接近平均值。
利用excel电子表格制作质控图
L-J质控曲线解释：
L-J质控曲线，全称Levey-Jennings。 1924年，美国休哈特（W.A.Shewhart）首先提出质控图质控方法是建立在单个质控品双份测定值的均值和极差的基础上） Henry和Segalove对L-J质控图（X-R）进行了修改，以20份质控品的试验结果，计算均值和标准差，定出质控限，每天或每批随机抽取标本测定质控品一次，将所得的质控结果标在质控图上。这各质控图一般称为单值质控图，也就目前大家所熟悉的L-J质控图。
计算质控图中一般需要的数据如标准差、均
值、±3 σ等。
Excel中常用的公式：

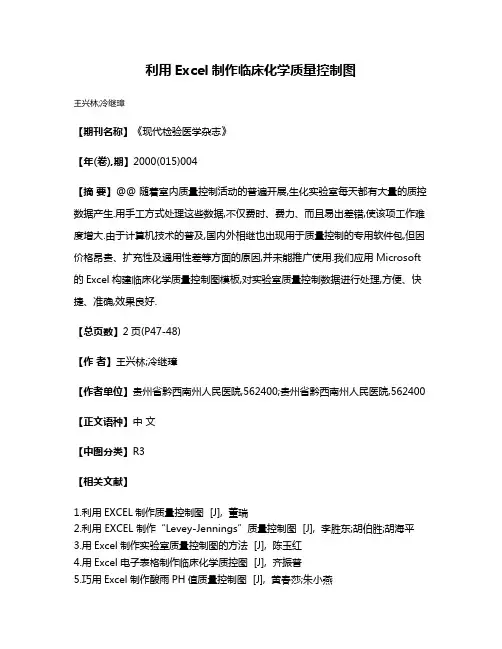

利用Excel制作临床化学质量控制图

利用Excel制作临床化学质量控制图
王兴林;冷继璋
【期刊名称】《现代检验医学杂志》
【年(卷),期】2000(015)004
【摘要】@@ 随着室内质量控制活动的普遍开展,生化实验室每天都有大量的质控数据产生.用手工方式处理这些数据,不仅费时、费力、而且易出差错,使该项工作难度增大.由于计算机技术的普及,国内外相继也出现用于质量控制的专用软件包,但因价格昂贵、扩充性及通用性差等方面的原因,并未能推广使用.我们应用Microsoft 的Excel构建临床化学质量控制图模板,对实验室质量控制数据进行处理,方便、快捷、准确,效果良好.
【总页数】2页(P47-48)
【作者】王兴林;冷继璋
【作者单位】贵州省黔西南州人民医院,562400;贵州省黔西南州人民医院,562400【正文语种】中文
【中图分类】R3
【相关文献】
1.利用EXCEL制作质量控制图 [J], 董瑞
2.利用 EXCEL 制作“Levey-Jennings”质量控制图 [J], 李胜东;胡伯胜;胡海平
3.用Excel制作实验室质量控制图的方法 [J], 陈玉红
4.用Excel电子表格制作临床化学质控图 [J], 齐振普
5.巧用Excel制作酸雨PH值质量控制图 [J], 黄春莎;朱小燕
因版权原因，仅展示原文概要，查看原文内容请购买。

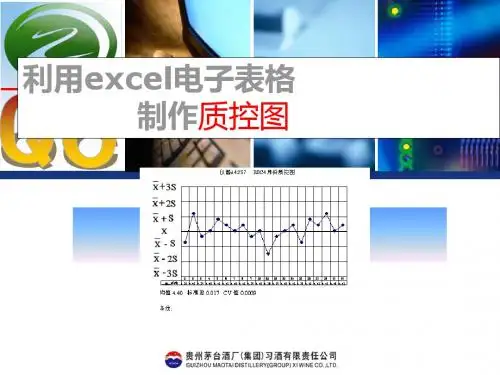

完整版利用excel电子表格制作质量控制图(自动 ).ppt

2、求标准差：STDEV 。例如B4：B23的标准差
0.0
6
3、求均值：AVERAGE。例如上表B4：B23均值
0.0
7
四、创建图表
1、首先在“插入”项中选择“图表”。
2、选择图表类型：一般质控图选择折线图。当选择完成后点击“下一步”。
3、选择数据区域：选择所选项目所在位置，如B4：B23。
一、首先打开Excel应用程序：
0.0
3
二、编辑表格
在表格中输入所需信息。
如：名称、测定项目、月份等等。
0.0
4
三、利用Ｅxcel的计算功能算出所需要的数值
计算质控图中一般需要的数据如标准差、均值、±3SD 等。
0.0
5
在这里简单介绍一下Excel中常用的公式：
1、求和：sum 。例如B4：B23的和
（在这里可以先选择要绘图表的数据，这样可以省略第3步）
0.0
8
0.0
9
0.0
10
0.0
11
0.0
12
五、对于标准值、均值、±3SD数值的使用。
1、当完成图表制作时，需要对图表中的数值进行设定，使图表符合L-J质控图的标准。
2、用右键点击图表中横线，选择“网格线格式”，就会出现如下图所示的选项。
0.0
13
3、对选项中的数据进入录入，分别是最小值是-3SD，最大值是+3SD，主
要刻度为标准差，而次要记录为1/10标准差，X轴相交于均值上，所以这里填均值。
4、完成选项录入后，基本上完成对这个项目质控图的绘制（如下图所示）
0.0
14
0.0
15
谢谢！！
0.0

Excel电子表格制作多规则室内质控图

用Excel电子表格制作多规则室内质控图的方法与应用开展室内质控已成为现代临床实验室质量管理的重要组成部分，《医疗机构临床实验室管理办法》明确要求并规定了临床实验室应当对开展的检验项目进行室内质量控制，绘制质控图。

质控图是质量控制的重要方法也是最基本的统计工具，记录和评价室内质控图有许多方法。

目前在我国大多数临床实验室都已随机配有室内质控软件，对当批分析结果进行判断，但此种方法是在开机状态下观察，虽有失控提示但不够直观和便于作全面分析，特别对一些x-）质控图及其单没有质控软件的中小型实验室，在分析结果时只能采用单一的L-J（s规则，这已不适应现代临床实验室质量管理的要求。

为了提高误差检出率和提示造成失控的误差类型，我们利用Excel电子表格强大的数据处理功能，制作了一付多规则室内质控图表，可对室内质控数据进行处理。

既直观、简洁、明了，也便于对质控数据作全面的分析，大大方便了实验室室内质控数据的管理。

现将制作常用多规则室内质控图表的方法介绍如下。

一．何谓多规则室内质控早在上世纪七、八十年代由Westgard等人提出。

是采用两份不同浓度的质控血清，规定一系列检查和分析两份sx-图形变化的规则以解释质控血清的测定结果，从而对本批病人样本测定结果的可靠性作出判断，因此须制作两份图表。

以下是多规则质控图最常用的六条规则，见下表表多规则质控图规则12S 1个质控物测定值超过X±2S 警告13S1个质控值超过X±3S RE(SE)22S2个质控值连续超过X±2S SER4S2个质控值连续超过4S范围RE41S4个质控值连续超过X±1S SE1010个质控值连续超过X一侧SE X现在再看一下多规则室内质控判断的逻辑图：用Excel 电子表格制作的多规则室内质控图：9495.59798.5100101.5103104.5106123456789101112131415161718192021222324252627282930批号1001的质控图133.6135.2136.8138.4140141.6143.2144.8146.4123456789101112131415161718192021222324252627282930浓度（m m o l /L ）日期批号1002的质控图用Excel 电子表格制作的多规则室内质控表：二.Excel电子表格的设计与制作1.材料装有Excel 2000或2003电子表格软件的电脑及配套打印机。

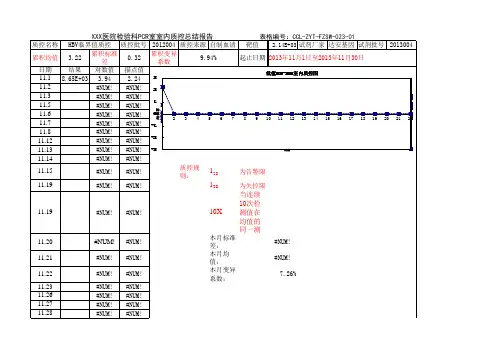

PCR室内质控数据图Excel

XXX医院检验科PCR室来自内质控总结报告13S 10X
为失控限
且小于累积变异系数9.83%,本月质控数据较为集中且稳定，所以变异系数小.描点数据有正有负，接上月分析，无趋势。
质控负责人：室主管：主任：备注： 1.用结果的对数值来计算标准差和变异系数 2.描点值的计算公式为（结果的对数值-累积质控均值）/累积标准差，以±2SD为告警限，±3SD为失控线
表格编号：CCL-ZYT-FZSW-023-01 靶值 2.14E+03 试剂厂家达安基因试剂批号 2013004 质控名称 HBV临界值质控质控批号 2012004 质控来源自制血清 9.94% 累积均值 3.22 累积标准差 0.32 累积变异系数起止日期 2013年11月1日至2013年11月30日日期结果对数值描点值低值HBV-DNA室内质控图 3 11.1 8.65E+03 3.94 2.24 11.2 #NUM! #NUM! 2 11.3 #NUM! #NUM! 1 11.5 #NUM! #NUM! 标标 0 准准 11.6 #NUM! #NUM! 差差 1 0 22 2 23 3 2 4334 5 4 5 64 3 76 5 5 8 7 49 6 8 610 7 11 9 7 5 12 10 8 13 8 11 14 9 12 6 9 10 15 13 16 10 717 14 11 18 15 11 12 19 81620 1213 17 21 13 9 22 18 14 23 19 14 15 24 10 2025 15 16 21 26 22 16 27 11 17 1 11.7 #NUM! #NUM! -1 11.8 #NUM! #NUM! -2 11.12 #NUM! #NUM! 次数 -3 次数 11.13 #NUM! #NUM! 11.14 #NUM! #NUM! 12S 11.15 #NUM! #NUM! 质控规则：为告警限 11.19 #NUM! #NUM! 11.19 #NUM! #NUM! 当连续10次检测值在均值的同一测时为失控。 11.20 #NUM! #NUM! 本月标准差： #NUM! 11.21 #NUM! #NUM! 本月均值： #NUM! 11.22 #NUM! #NUM! 本月变异系数： 7.26% 11.23 #NUM! #NUM! 11.26 #NUM! #NUM! 11.27 #NUM! #NUM! 11.28 #NUM! #NUM! 11.28 #NUM! #NUM! 11.30 #NUM! #NUM! 评价：本月共有19个质控点，其中19个点在2SD之内，占100%，本月无失控点。本月变异系数7.26%与上月8.6%相比较小，

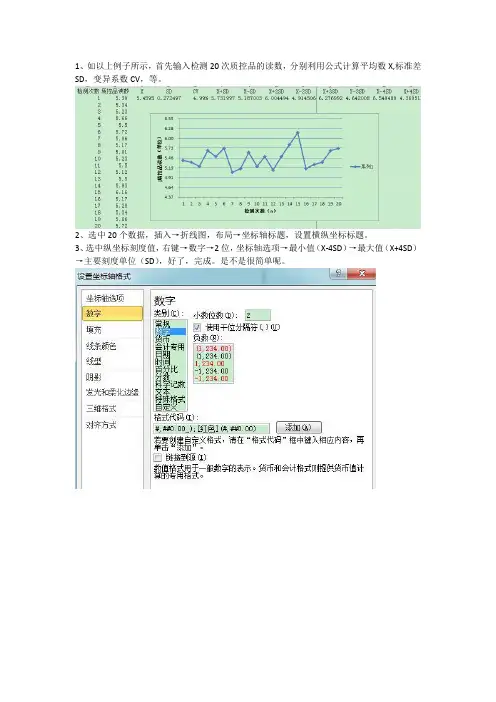

利用excel制作L-J质控图

1、如以上例子所示，首先输入检测20次质控品的读数，分别利用公式计算平均数X,标准差SD，变异系数CV，等。

2、选中20个数据，插入→折线图，布局→坐标轴标题，设置横纵坐标标题。

3、选中纵坐标刻度值，右键→数字→2位，坐标轴选项→最小值（X-4SD）→最大值（X+4SD）→主要刻度单位（SD），好了，完成。

是不是很简单呢。

4、每天将质控品与样品一起检测，如果该点在X±3SD以外，则为失控；不能有连续5次结果在均值的同一侧，或5次数值渐升或渐降，不能有连续有2次结果在X±2S以外；均应及时向有关负责人反映，并积极查找原因。

用Ecel表格绘制临床生化室内质控图

用Excel表格绘制质控图
第一步，收集20个以上质控数据
第二步，将数据复制粘贴至新建立的Excel表格
第三步，选定数据
第四步，点击标题栏“插入”→图表→折线图→完成
第五步，计算标准差SD.
第五步，计算标准差SD.（选定SD函数:STDEV)
第五步，计算标准差SD.(选择数据。

C5:C24),点击“确定”，即计算出SD
第六步，计算均数X.选定均数的函数：A VERAGE
第六步，计算均数X. (选择数据。

C5:C24),点击“确定”，即计算出X.)
第七步，双击“折线图”竖轴，出现‘坐标轴格式’窗口，选择“刻度”
第八步，计算最大值（X＋3SD＝145）,最小值（X－3SD＝133）,主要刻度单位（SD＝2）,次要刻度单位（SD＝2）
第八步，点击确定，质控图即绘制完成
第九步，修改质控图大小，在空白处输入医院名称，质控物名称，批号，仪器型号等。

第十步，次月若是同一批号质控物，则复制一份同一项目质控图，清除前一月的质控数据，输入当日质控数据，即可自动绘制。

第十一步，一段时间后，计算累积均数，累积标准差，重新输入最大值，最小值，主要刻度单位（SD）,次要刻度单位（SD），使质控图更精准表现。

利用Microsoft Office Excel绘制临床检验质控图

利用Microsoft Office Excel绘制临床检验质控图摘要】目的：临床检验质控图是记录实验过程、判定实验结果准确性的重要依据。

方法：其绘制过程比较繁杂，需填写一般资料，数据，描点，连线，计算数据等。

其中平均值（X）、标准差（s）、变异系数（CV%）的计算更加复杂[1]。

结果：由于Microsoft Excel在各领域日常办公中的广泛应用，它能够便捷地绘制各种图表和自动计算生成数据。

结论：笔者运用Microsoft Excel的基本统计学功能绘制临床检验质控图既简单又快捷。

只要有一台安装有Execl的电脑即可制作。

【中图分类号】R446 【文献标识码】A 【文章编号】2095-1752（2017）28-0367-011.材料与方法1.1 材料1.1.1电脑Windows98用户界面操作系统。

1.1.2 Microsoft Office 软件工具。

1.2 方法1.2.1打开电脑Microsoft Office软件工具中的Execl，新建一个Execl文档，命名并输入“临床检验质量控制图”标题（通常选用16号黑体字）。

1.2.2依据临床检验实验项目的不同设计原始实验数据记录表单（笔者运用MD-100半自动生化分析仪和双缩脲法试剂检测血浆（清）总蛋白（TP）控制图的绘制见附页）。

1.2.3基础表格的绘制和原始实验数据的录入（TP）。

1.2.3.1录入一般资料包括单位、起止日期、试验项目、方法、仪器型号、使用波长、血清来源及批号，血清定值或本室的平均值（X）、标准差（s）、变异系数（CV%）等内容。

给填写的内容进行下划线（基础表格文字通常选用12号宋体字）。

1.2.3.2绘制包括序号，测定日期，测定值，操作者四列内容22行的表格。

表格的行数可根据需要增加到31行。

如增加到31行，其行间距要设置适当缩小以便在一张A4纸上装下全部内容。

在表格右边“超限原因”和“备注”其空白区用于写超限原因和备注内容。

用Excel绘制两种实验室常用室内质量控制图方法

用Excel绘制两种实验室常用室内质量控制图方法用Excel绘制两种实验室常用室内质量控制图方法【摘要】随着信息技术的发展和网络的应用，Excel已经成为大多数行业必不可少的办公软件之一，并且Excel所具有的功能也在不断发展和完善。

在部分医疗实验室中，会使用Excel电子表格来绘制质量控制图和Levey-Jennings，从而满足室内质量控制工作的各类要求。

要想实现这一目的，必须要应用到Excel 电子表中的公式编辑功能、自带函数、软件作图功能等，这样彩能完成质量控制图的绘制。

本文仅针对Excel绘制实验室常用室内质量控制图方法，来探讨绘制的结果。

【关键词】Excel；绘制；实验室；质量；控制图随着我国经济社会的发展和进步，医学实验室也提高了对医学实验的质量，在对质量进行控制的过程中，经常会用到质量控制图，质量控制图能够准确的检测出实验结果是否精准，以及误差情况。

在一些条件较好的实验室中，都为仪器配备了专用质控软件，但在一些条件较差的实验室中，要利用人工或者其他软件来绘制出质控图。

本文主要利用Excel2003软件来绘制质量控制图和Levey-Jennings。

1 绘制质量控制图的材料和方法（1）材料。

要想绘制出质量控制图，需要用到计算机、实验项目的有关数据和Excel2003电子表格软件。

（2）绘制Levey-Jennings质控图模板。

1）首先需要将绘制质控图必备的数据输入到计算机中，绘制Levey-Jennings质控图需要将所检测的质控品的20次检测实验结果的标准差（s）和平均值（）求出。

例如在葡萄糖质控品的质量控制图中，需要输入A1～A9单元格，其中包括：实验项目名称、标准差、平均值、+1s、+2s、+3s、-1s、-2s、-3s；在B1中需要输入葡萄糖质控品，其他单元格中输入所需要使用的编辑公式和函数。

在B2～9单元格中应该分别输入“=A VERAGE（B11：B30）”、“=STDEV（B11：B30）”、“=B2+1*B3”、“=B2+2*B3”、“B2-1*B3”、“B2-2*B3”、“B2-2*B3”。

怎样用EXCEL制作室内质控图

怎样用EXCEL制作室内质控图
如何使用Excel制作室内质控图
利用Excel的图表和函数计算功能，可以制作L-J质控图。

该图能够自动处理数据，并同步显示当日数据状态和本月各项指标。

下面是我制作的预览图：
制作步骤如下：
1.准备好数据。

2.插入图表，选择折线图，数据点折线图，然后点击“下
一步”。

3.选中数据，按住Ctrl+3，然后点击红色位置。

4.选择分类（x）轴标志，选择31日的日期，输入标题，
然后点击“完成”。

5.现在可以看到一张质控图了，但是还需要做一些修改：
1) 删除右边的系列1.
2) 右击靶值，选择“坐标轴标题格式”，将方向改为度，字体大小改为10号，然后点击“确定”。

3) 在y数值轴右击，选择“坐标轴格式”，将最小值设置为靶值减去4SD值，将最大值设置为靶值加上比3SD大比4SD
小一点点的值，主要刻度单位为SD值，分类（x）轴交叉于
最小值，字体大小为10号，然后点击“确定”。

4) 在x数值轴右击，选择“坐标轴格式”，将所有刻度改为1，字体大小为9号，然后点击“确定”。

5) 调整图表大小，使其与下面的质控数据表格大小相同。

6) 在绘图区右键，选择“绘图区格式”，然后在“图案”选项卡中选择“无”。

7) 打开绘图工具栏，选择文本框，插入到各个SD值的位置。

6.输入信息，调整各个单元格的分配。

计算值的几个单元
格不能与其他单元格合并。

7.在计算单元格内输入相应的函数值：X=AVERAGE()，SD=STDEV()，CV=L7/L6.。
