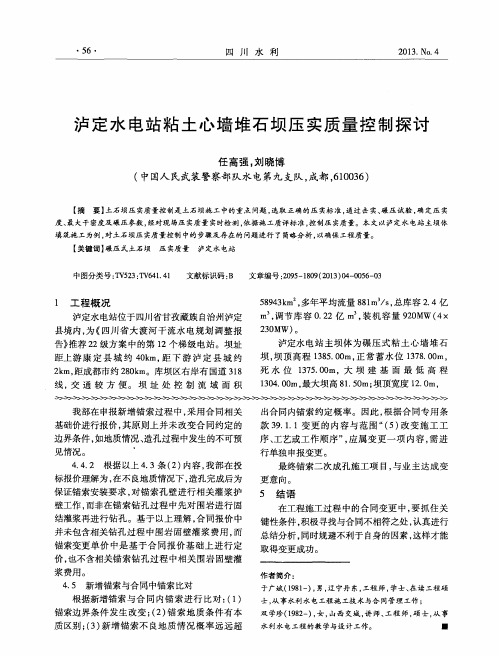

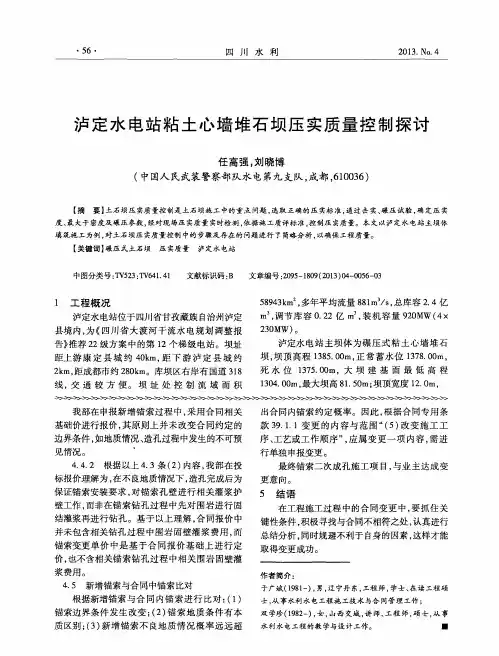

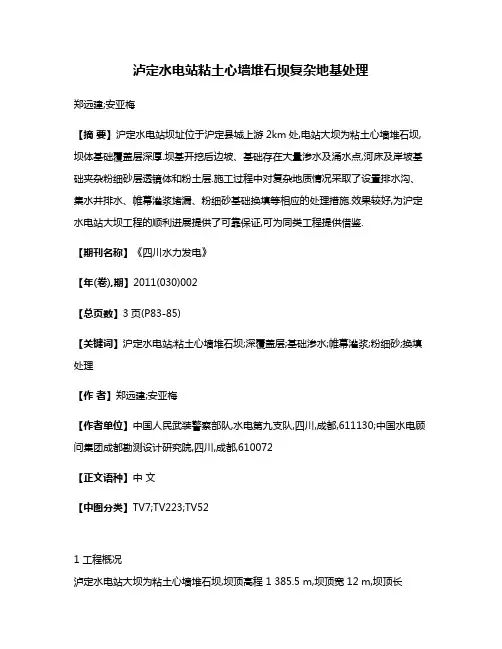

泸定水电站粘土心墙堆石坝复杂地基处理郑远建;安亚梅【摘要】沪定水电站坝址位于沪定县城上游2km处,电站大坝为粘土心墙堆石坝,坝体基础覆盖层深厚.坝基开挖后边坡、基础存在大量渗水及涌水点,河床及岸坡基础夹杂粉细砂层透镜体和粉土层.施工过程中对复杂地质情况采取了设置排水沟、集水井排水、帷幕灌浆堵漏、粉细砂基础换填等相应的处理措施.效果较好,为沪定水电站大坝工程的顺利进展提供了可靠保证,可为同类工程提供借鉴.【期刊名称】《四川水力发电》【年(卷),期】2011(030)002【总页数】3页(P83-85)【关键词】沪定水电站;粘土心墙堆石坝;深覆盖层;基础渗水;帷幕灌浆;粉细砂;换填处理【作者】郑远建;安亚梅【作者单位】中国人民武装警察部队,水电第九支队,四川,成都,611130;中国水电顾问集团成都勘测设计研究院,四川,成都,610072【正文语种】中文【中图分类】TV7;TV223;TV521 工程概况泸定水电站大坝为粘土心墙堆石坝,坝顶高程 1 385.5 m,坝顶宽 12 m,坝顶长526.7 m。
大坝最低建基面高程 1 306 m,最大坝高 79.5 m。
大坝上、下游侧坡度为1∶2,坝体上游设压重。
坝体基础覆盖层深厚,采用厚度为 1 m的混凝土垂直防渗墙防渗,防渗墙最大深度 106 m,防渗墙下接帷幕。
拦河大坝的抗震设防类别为甲类,设防烈度为 8度。
根据设计和开挖后揭露的地质情况得知,左岸基岩裸露,岸坡陡峻,河床覆盖层深厚,层次结构复杂,河床覆盖层一般厚 120～130 m,最大厚度 148.6 m,自下而上(由老至新)可划分为四层。
第①层:漂(块)卵(碎)砾石层,分布于坝址区河床底部,厚 25.52～75.31 m,顶板埋深 52.12～81.8 m。
第②层:泥石流、冲积混合堆积层,主要分布于河床中下部及右岸谷坡,根据其物质组成及结构特征可分为三个亚层。
第③层:冲、洪积堆积层,按其物质组成分为两个亚层。

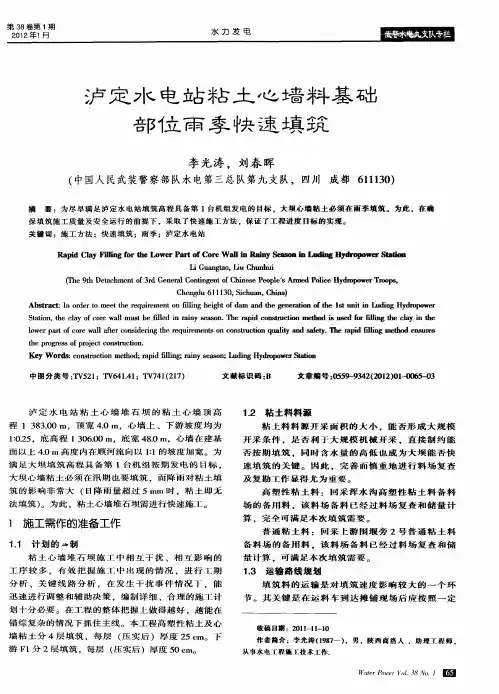

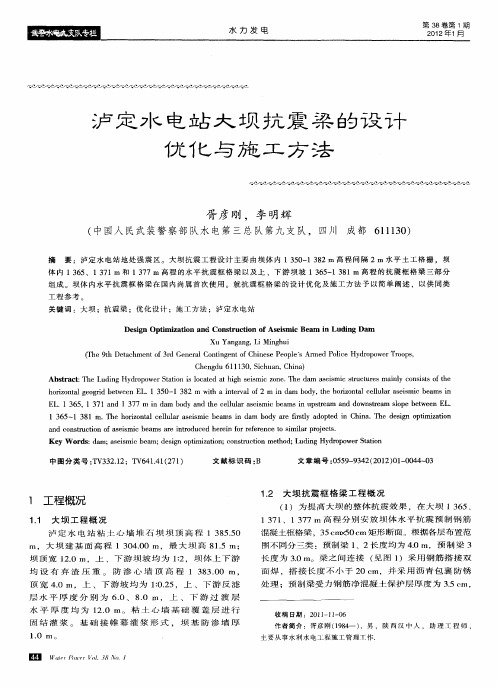

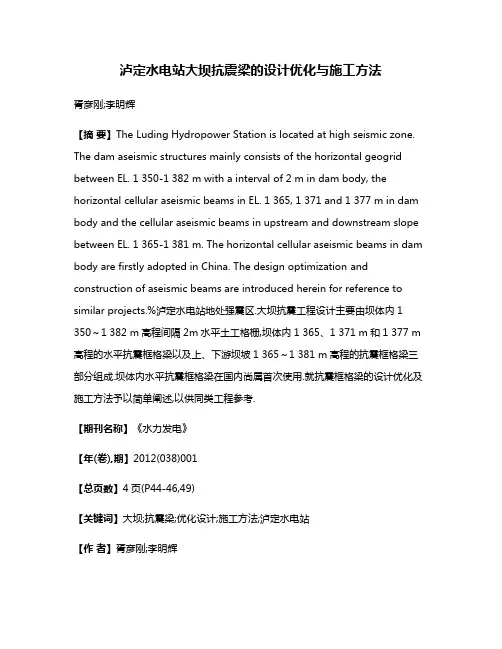

泸定水电站大坝抗震梁的设计优化与施工方法胥彦刚;李明辉【摘要】The Luding Hydropower Station is located at high seismic zone. The dam aseismic structures mainly consists of the horizontal geogrid between EL. 1 350-1 382 m with a interval of 2 m in dam body, the horizontal cellular aseismic beams in EL. 1 365, 1 371 and 1 377 m in dam body and the cellular aseismic beams in upstream and downstream slope between EL. 1 365-1 381 m. The horizontal cellular aseismic beams in dam body are firstly adopted in China. The design optimization and construction of aseismic beams are introduced herein for reference to similar projects.%泸定水电站地处强震区.大坝抗震工程设计主要由坝体内1 350～1 382 m高程间隔2m水平土工格栅,坝体内1 365、1 371 m和1 377 m 高程的水平抗震框格梁以及上、下游坝坡1 365～1 381 m高程的抗震框格梁三部分组成.坝体内水平抗震框格梁在国内尚属首次使用.就抗震框格梁的设计优化及施工方法予以简单阐述,以供同类工程参考.【期刊名称】《水力发电》【年(卷),期】2012(038)001【总页数】4页(P44-46,49)【关键词】大坝;抗震梁;优化设计;施工方法;泸定水电站【作者】胥彦刚;李明辉【作者单位】中国人民武装警察部队水电第三总队第九支队,四川成都611130;中国人民武装警察部队水电第三总队第九支队,四川成都611130【正文语种】中文【中图分类】TV332.12;TV641.41(271)1 工程概况1.1 大坝工程概况泸定水电站粘土心墙堆石坝坝顶高程1 385．50 m，大坝建基面高程1 304．00 m，最大坝高81．5 m；坝顶宽12．0 m，上、下游坝坡均为1∶2，坝体上下游均设有弃渣压重。
沥青混凝土心墙坝堆石坝结构和施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!沥青混凝土心墙坝与堆石坝结构解析及施工流程概述沥青混凝土心墙坝和堆石坝是水利工程中常见的两种坝型，它们在结构设计和施工过程中各有特点。
泸定水电站粘土心墙堆石坝基础处理设计摘要：泸定水电站粘土心墙堆石坝基础覆盖层深厚，层次结构复杂，坝基存在不均匀变形、渗透破坏、砂层液化、抗滑稳定等问题，通过分析研究，对坝基采取了混凝土垂直防渗墙、灌浆帷幕、固结灌浆、挖除、置换和压重等处理方式。
关键字：粘土心墙堆石坝深厚覆盖层坝基处理1 概况泸定水电站坝址位于四川省泸定县城泸定桥上游2km处，距下游泸定县城2.5km，距上游瓦斯河口约17km，控制流域面积58943 km2。
泸定水电站采用坝式开发，开发任务主要为发电。
泸定水电站水库正常蓄水位1378.00m，校核洪水位1381.22m，死水位1375.00m，总库容2.4亿m3，调节库容0.22亿m3，具有日调节性能，装机容量920MW。
工程枢纽主要由挡水建筑物、泄洪建筑物、引水发电建筑物组成。
泸定水电站粘土心墙堆石坝最大坝高79.5m，坝顶高程1385.50m，坝顶宽度12.0m，坝顶长度526.7m。
大坝上、下游侧坡度1：2.0。
心墙顶宽4.0m，心墙上、下游坡度均为1:0.25，心墙上、下游侧均设反滤层，上游在1374.00m高程以下设一层6.0m厚的反滤层，1374.00m高程以上设两层各为3.0m厚的反滤层，下游设两层各为4.0m厚的反滤层。
上、下游反滤层与坝壳堆石间设过渡层，过渡层厚度上、下游均为12.0m，与坝壳堆石接触面坡度为坡1：0.25，坝体上游设压重。
大坝抗震设防烈度为VIII度，为了增强坝顶结构的抗震稳定性，在1350.00m高程以上的过渡料和堆石料区域内设置土工格栅，垂直间距2.0m。
2 坝区工程地质条件坝址区河谷覆盖层深厚，最大厚度148.6m，层次结构复杂。
根据物质组成、分布情况、成因及形成时代等，河谷及岸坡覆盖层自下而上主要分为以下四层七个亚层：第①层：漂（块）卵（碎）砾石层。
系冰水堆积（fglQ3），厚度51.85～75.31m，顶板埋深62.2～81.8m。
粗颗粒成分以弱风化花岗岩、闪长岩为主，少量辉绿岩；次圆～次棱角状。

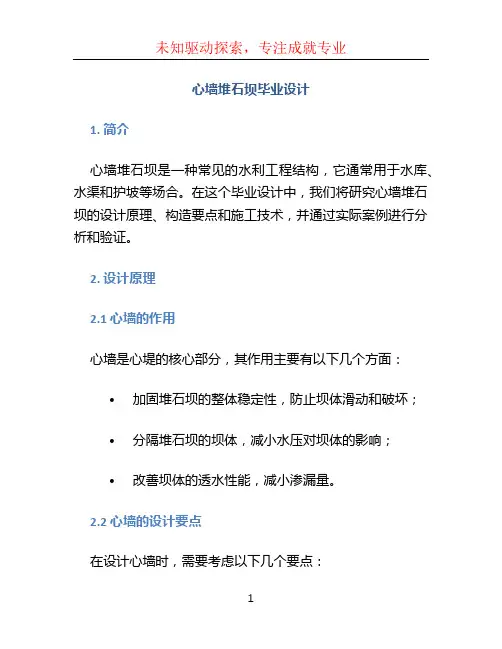

心墙堆石坝毕业设计1. 简介心墙堆石坝是一种常见的水利工程结构，它通常用于水库、水渠和护坡等场合。
在这个毕业设计中，我们将研究心墙堆石坝的设计原理、构造要点和施工技术，并通过实际案例进行分析和验证。
2. 设计原理2.1 心墙的作用心墙是心堤的核心部分，其作用主要有以下几个方面：•加固堆石坝的整体稳定性，防止坝体滑动和破坏；•分隔堆石坝的坝体，减小水压对坝体的影响；•改善坝体的透水性能，减小渗漏量。
2.2 心墙的设计要点在设计心墙时，需要考虑以下几个要点：•心墙的高度和厚度：根据工程的具体条件和要求，确定心墙的高度和厚度，确保其满足工程的稳定性和承载能力要求；•心墙的材料选择：选择适合的石材作为心墙的材料，通常可以选择坚固、耐久且容易加工的石料；•心墙的施工方式：确定心墙的施工方法，可以选择砌筑、浇筑或者搅拌浇筑等方式；•心墙与坝体的连接方式：确定心墙与坝体之间的连接方式，通常可以选择将心墙与坝体的石块穿插连接或者使用水泥浆粘结。
3. 构造要点3.1 心墙的堆砌方法心墙的堆砌方法通常有两种：石料垛砌和低砌法。
•石料垛砌：将石块依次堆砌在心墙区域内，石块之间保持合适的缝隙，以达到提高急流通量的目的。
这种方法适用于石块较大且形状规则的情况。
•低砌法：将石块分层堆放，每层石块之间保持适当的间隔，以增加心墙的稳定性。
这种方法适用于石块较小或形状不规则的情况。
3.2 心墙与坝体的连接方式心墙与坝体之间的连接方式通常有以下几种：•石块穿插连接：将心墙的石块与坝体的石块穿插连接，使其形成一个整体结构。
这种连接方式适用于石料较大、块状的情况。
•水泥浆粘结：使用水泥浆将心墙的石块与坝体的石块粘结在一起，形成一个坚固的连接。
这种连接方式适用于石料较小、颗粒状的情况。
4. 施工技术4.1 心墙的施工步骤心墙的施工步骤通常包括以下几个环节：•基坑开挖：根据设计要求，挖掘心墙的基坑，确保基坑的形状和尺寸满足工程要求；•地基处理：对基坑的地基进行处理，如夯实、加固等，以保证基坑的稳定性；•石料运输：将选择好的石料运送到施工现场，准备进行心墙的堆砌；•心墙的堆砌：按照设计要求和施工图纸，进行心墙的堆砌，注意保持堆砌的坚实和规整；•连接处理：根据设计要求，选择适当的连接方式，进行心墙与坝体之间的连接处理。

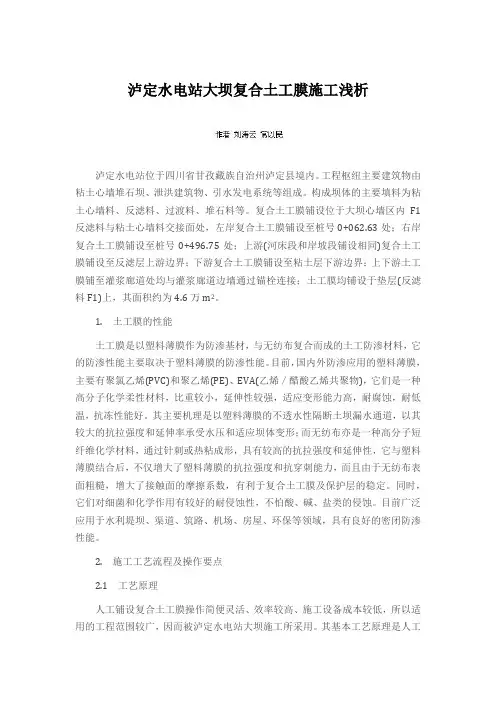

泸定水电站大坝复合土工膜施工浅析泸定水电站位于四川省甘孜藏族自治州泸定县境内。
工程枢纽主要建筑物由粘土心墙堆石坝、泄洪建筑物、引水发电系统等组成。
构成坝体的主要填料为粘土心墙料、反滤料、过渡料、堆石料等。
复合土工膜铺设位于大坝心墙区内F1反滤料与粘土心墙料交接面处，左岸复合土工膜铺设至桩号0+062.63处；右岸复合土工膜铺设至桩号0+496.75处；上游(河床段和岸坡段铺设相同)复合土工膜铺设至反滤层上游边界；下游复合土工膜铺设至粘土层下游边界；上下游土工膜铺至灌浆廊道处均与灌浆廊道边墙通过锚栓连接；土工膜均铺设于垫层(反滤料F1)上，其面积约为4.6万m2。
1.土工膜的性能土工膜是以塑料薄膜作为防渗基材，与无纺布复合而成的土工防渗材料，它的防渗性能主要取决于塑料薄膜的防渗性能。
目前，国内外防渗应用的塑料薄膜，主要有聚氯乙烯(PVC)和聚乙烯(PE)、EVA(乙烯／醋酸乙烯共聚物)，它们是一种高分子化学柔性材料，比重较小，延伸性较强，适应变形能力高，耐腐蚀，耐低温，抗冻性能好。
其主要机理是以塑料薄膜的不透水性隔断土坝漏水通道，以其较大的抗拉强度和延伸率承受水压和适应坝体变形；而无纺布亦是一种高分子短纤维化学材料，通过针刺或热粘成形，具有较高的抗拉强度和延伸性，它与塑料薄膜结合后，不仅增大了塑料薄膜的抗拉强度和抗穿刺能力，而且由于无纺布表面粗糙，增大了接触面的摩擦系数，有利于复合土工膜及保护层的稳定。
同时，它们对细菌和化学作用有较好的耐侵蚀性，不怕酸、碱、盐类的侵蚀。
目前广泛应用于水利堤坝、渠道、筑路、机场、房屋、环保等领域，具有良好的密闭防渗性能。
2.施工工艺流程及操作要点2.1工艺原理人工铺设复合土工膜操作简便灵活、效率较高、施工设备成本较低，所以适用的工程范围较广，因而被泸定水电站大坝施工所采用。
其基本工艺原理是人工将定尺寸的复合土工膜摊铺于设计铺设面上，利用粘胶或专用焊接设备，将各幅土工膜连接在一起形成完整的防渗层。
