电动汽车驱动系统的工作原理电动汽车驱动系统的工作原理随着全球环境污染和石油资源的减少，电动汽车已成为未来汽车发展的趋势。
电动汽车的驱动方式与传统汽车的内燃机驱动方式有很大的不同，电动汽车的驱动力是由电动机提供的，而不是由内燃机提供的，这就需要一个完整而复杂的驱动系统来实现这一功能。
本文将对电动汽车驱动系统的工作原理进行介绍。
一、电动汽车驱动系统的组成电动汽车驱动系统由电池组、电机、变速器、电控系统和传动轴等组成。
电池组是电动汽车的能量存储装置，其效率和储能密度直接影响着整个车辆的续航里程和功率输出。
目前市场上常用的电池技术有铅酸电池、镍氢电池、锂离子电池等。
电机是电动汽车的核心部件，它负责将电能转换成机械能，作为车辆的驱动力。
市场上常见的电机类型包括直流电机、交流异步电机、交流同步电机。
变速器是为了满足车辆速度和扭矩的变化而设置的一个装置。
电动汽车的变速器一般是由单速齿轮或多速齿轮拼接而成的减速器，它可以更好地匹配电动机、提高驱动系统的效率。
电控系统是为了控制电机转速、电池充放电等重要参数而设计的一个集成控制系统。
主要由电机控制器、电池管理系统、故障诊断单元和车辆通信系统等组成。
传动轴是电机和车轮之间的连接装置，传输动力和扭矩的作用，一般由轮毂电机、散热器和传动轴等部件组成。
二、电动汽车驱动系统的工作原理1、电池组电动汽车的驱动力来自电池组，电池组的电能可以通过运转时的电化学反应进行充电和放电，将化学能转化为电能或电能转化为机械能。
电池组是通过电控系统来管理的，电控系统会根据电池组的状态进行充电和放电的自动调节，还会监测电池组的电压和电流等，并通过车辆中央显示屏向驾驶员反馈这些信息。
2、电机电机是电动汽车的核心部件，通过产生旋转力来驱动车辆，并将电池组储存的电能转化为机械能。
电机通常由定子和转子两部分组成，定子发出一个旋转磁场，转子通过感应在磁场中产生电流，由此产生了转矩和旋转力。
电机的转矩和转速是通过电控系统控制的，通常情况下，电机运行的转速和输出功率会随着车速的改变而改变。
电动汽车的电机的驱动原理
电动汽车的电机驱动原理基本上是利用电能转化为机械能的过程。
电动汽车的电机是由定子和转子组成的。
定子是固定在电动汽车车身上的部分，而转子则可以转动。
定子上通常会有一组绕组，通过通电让绕组形成磁场。
转子则是由一组磁铁组成，当定子上的磁场与转子上的磁铁相互作用时，就会产生转矩。
通过不断改变定子绕组的电流方向，可以实现电机的转动。
具体来说，当定子上的绕组通电时，会形成一个磁场。
这个磁场会与转子上的磁铁相互作用，产生一个力矩，使转子开始转动。
为了保持电机的转动，电流方向需要不断改变，以持续产生磁场与磁铁的作用。
在实际应用中，电动汽车通常使用交流电源供电。
交流电从电池或者充电桩进入车辆的电控系统，在电控系统中经过处理，将交流电转换为适合电机驱动的直流电。
然后，直流电通过电机的电子控制系统，将电流送入定子绕组，产生磁场与磁铁作用，驱动电机转动。
总的来说，电动汽车的电机驱动原理就是利用电能转化为机械能的过程，通过电控系统将电源提供的电流转换为适合电机驱动的电流，通过定子绕组产生磁场与转子上的磁铁相互作用，产生转矩，从而实现电机的转动。

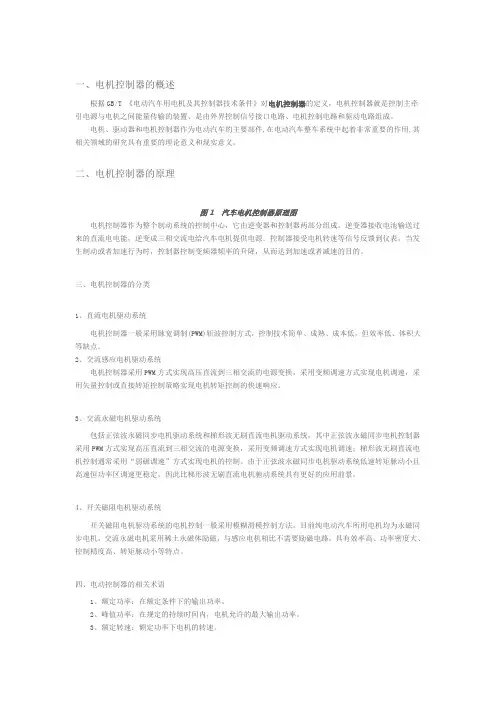

一、电机控制器的概述根据GB/T 《电动汽车用电机及其控制器技术条件》对电机控制器的定义，电机控制器就是控制主牵引电源与电机之间能量传输的装置、是由外界控制信号接口电路、电机控制电路和驱动电路组成。
电机、驱动器和电机控制器作为电动汽车的主要部件,在电动汽车整车系统中起着非常重要的作用,其相关领域的研究具有重要的理论意义和现实意义。

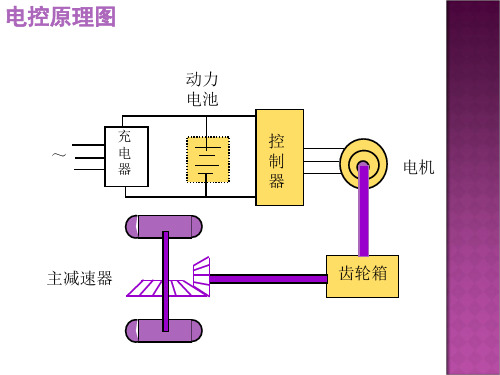

二、电机控制器的原理图1汽车电机控制器原理图电机控制器作为整个制动系统的控制中心，它由逆变器和控制器两部分组成。
逆变器接收电池输送过来的直流电电能，逆变成三相交流电给汽车电机提供电源。
控制器接受电机转速等信号反馈到仪表，当发生制动或者加速行为时，控制器控制变频器频率的升降，从而达到加速或者减速的目的。
三、电机控制器的分类1、直流电机驱动系统电机控制器一般采用脉宽调制(PWM)斩波控制方式，控制技术简单、成熟、成本低，但效率低、体积大等缺点。
2、交流感应电机驱动系统电机控制器采用PWM方式实现高压直流到三相交流的电源变换，采用变频调速方式实现电机调速，采用矢量控制或直接转矩控制策略实现电机转矩控制的快速响应。
3、交流永磁电机驱动系统包括正弦波永磁同步电机驱动系统和梯形波无刷直流电机驱动系统，其中正弦波永磁同步电机控制器采用PWM方式实现高压直流到三相交流的电源变换，采用变频调速方式实现电机调速；梯形波无刷直流电机控制通常采用“弱磁调速”方式实现电机的控制。
由于正弦波永磁同步电机驱动系统低速转矩脉动小且高速恒功率区调速更稳定，因此比梯形波无刷直流电机驰动系统具有更好的应用前景。
4、开关磁阻电机驱动系统开关磁阻电机驱动系统的电机控制一般采用模糊滑模控制方法。
目前纯电动汽车所用电机均为永磁同步电机，交流永磁电机采用稀土永磁体励磁，与感应电机相比不需要励磁电路，具有效率高、功率密度大、控制精度高、转矩脉动小等特点。
四、电动控制器的相关术语1、额定功率：在额定条件下的输出功率。
2、峰值功率：在规定的持续时间内，电机允许的最大输出功率。
电动汽车驱动原理：电能如何驱动车辆
电动汽车的驱动原理是通过电能转化为机械能，推动车辆的运动。
以下是电动汽车驱动的基本原理：
1. 电池供电：
电池储存电能：电动汽车通常使用锂离子电池等高能密度的电池来储存电能。
这些电池被安装在车辆的底部或其他适当位置。
电能来源：电池通过外部充电设备获得电能，将电能存储为化学能。
2. 电动机转换电能：
电动机：电动汽车配备一个或多个电动驱动电机，通常是交流电动机。
这些电动机负责将电能转换为机械能。
电能转化：电动机内的电能通过电磁感应的原理，转化为旋转的机械能。
3. 传动系统：
传动系统：电动汽车的电动机通过传动系统（通常是单速或多速变速器）将机械能传递到车轮。
4. 车辆驱动：
车轮转动：传递到车轮的机械能使车轮开始转动，推动汽车前进。
5. 电能的管理与控制：
电能管理系统：电动汽车配备电能管理系统，负责监测电池状态、控制电动机功率输出，并通过电子控制单元（ECU）进行实时调整。
回馈系统：一些电动汽车采用回馈系统，将制动时产生的能量转化为电能，存储回电池中，提高能量利用效率。
6. 动力控制：
电子控制：电动汽车的动力控制通过电子控制单元实现，可以调整电动机的输出功率，实现加速、减速和制动等功能。
7. 能量回收：
再生制动：在制动时，电动汽车可以通过再生制动将部分动能转化为电能，存储到电池中，提高整体效能。
电动汽车的驱动原理基于电能的存储和转化过程，通过电动机将电能转化为机械能，推动车辆的运动。
这种驱动方式具有零排放、高效能的特点，是环保和可持续交通的重要方向。
纯电动汽车驱动系统的工作原理
纯电动汽车的驱动系统是由电机、电池组、电控系统以及传动系统等组成的。
它的工作原理可以简单分为四个步骤：能量储存、电能转换、能量传输和驱动力输出。
第一步，能量储存：纯电动汽车的电能是通过电池组储存的。
电池组通常由多个电池单体组成，这些电池单体在串联或并联的方式下形成电池组。
当充电时，电动汽车通过外部电源将电能转化为化学能储存在电池单体中；当行驶时，化学能又转化为电能提供给电机驱动。
第二步，电能转换：电能通过电控系统将电流提供给电机，并将直流电能转化为交流电能，从而实现电动汽车的正常运行。
电控系统是纯电动汽车中的“大脑”，它负责控制电机的输出，保护电池组的安全以及实时监控和调节各个部件的工作状态。
第三步，能量传输：电能从电池组经过电控系统输送到电动汽车的电机中。
在这一过程中，电能的损耗是不可避免的。
为了减少能量损失，电池组和电机之间通常采用高压直流（HVDC）传输，以便提高能量传输的效率和稳定性。
第四步，驱动力输出：电动汽车的电机将电能转变为机械能，驱动车辆前进。
电动汽车的电机有多种类型，如永磁同步电机、感应电机等。
其中，永磁同步电机是最常用的一种。
它通过电控系统的控制，将电能转化为旋转力矩，通过传动系统传递给车轮或轮轴，从而使电动汽车前进。
总的来说，纯电动汽车的驱动系统依赖于电池组提供的电能，通过电控系统将电能转化为电机能够接受的电流，然后将电能传递给电机，最终将电能转化为机械能，驱动车辆前进。
这样的工作原理使得纯电动汽车具有零排放、低噪音和高能效等优点，成为可持续发展的未来出行选择。
纯电动汽车驱动系统工作原理
纯电动汽车驱动系统工作原理
纯电动汽车驱动系统是一种由电动机和控制系统组成的系统，它可以将电能转化为机械动能，从而将汽车驱动起来。
纯电动汽车驱动系统的工作原理如下：
1、首先，将电能储存在电池中，利用电池提供电能；
2、电池的电能被传送到电动机，电动机可以将电能转化为机械动能；
3、控制系统根据驾驶者的操控，控制电动机的转速，从而推动车轮旋转，最后驱动汽车行进；
4、同时，控制系统会根据电池电量和温度的变化，调节电动机的工作状态，以确保汽车正常行驶。
以上就是纯电动汽车驱动系统的工作原理。
纯电动汽车相比传统汽车更加环保、经济、安全，受到了消费者的追捧，在市场上占据了越来越大的份额。
