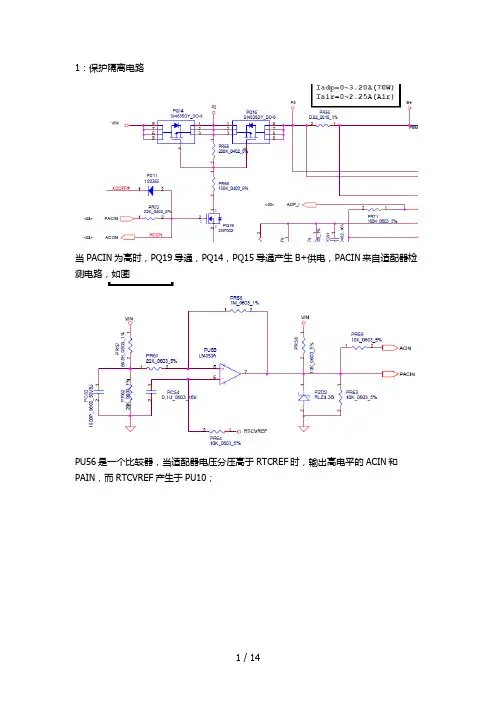

1：保护隔离电路当PACIN为高时，PQ19导通，PQ14，PQ15导通产生B+供电，PACIN来自适配器检测电路，如图PU56是一个比较器，当适配器电压分压高于RTCREF时，输出高电平的ACIN和PAIN，而RTCVREF产生于PU10；至此保护隔离开启。
需要另外说明的是，仁宝隔离电路一个最重要特点就是其点火回路，所谓电路回路就是一种保护机制，仁宝会对公共点电压进行欲供电，当检测到有短路（表现为公共点电压降低）就为拉低ACON（针对此图纸）。
从而拉低PAION，从而关闭保护隔离，其预充电电路如下：（当B+供电短路，PU5A比较器输出低电平的ACON，从而拉低PACIN，关闭隔离；）2：待机电压该待机芯片是MAX1632，芯片工作流程为：PIN22 V＋得到供电，PIN10 SKIP#和PIN23 SHDN# 信号无效时，从PIN 21 得到线性电压VL ，PIN9REF得到2.5VREF，从PIN 4 12OUT 得到+12VALWP , 当芯片PIN7 和PIN28正常获得开启信号（该芯片为自开启，不接受外部控制），从而得到+5VALWP，+3VALWP；+5VALWP，+3VALWP 经过PJ4和PJ5将电压转为+5VALW，+3VALW；然后提供给EC和南桥的返回挂起电。
EC得到+3VALW供电，PIN158，PIN160晶振起振正常，PIN19 ECRST复位正常后，EC会读取ROM信息，进行GPIO引脚定义，则EC待机正常，之后，EC从PIN3 RSMRST#引脚送出南桥的返回挂起电路的复位信号，在南桥的得到供电，时钟信号正常后，再接收正常的RSMRST#后，南桥RTC电路正常待机，等待用户按下开关，等候开机；至此待机结束；用户按下开关：开关信号ON/OFF，被用户按下开关时出现高—低—高的变化，该变化送个EC的ON/OFF引脚；EC接收到该信号高—低—高的变化后，会有两个动作，（1）送出EC-ON信号，该信号送到开关引脚，将EC_ON转换为EC_ON#，EC_ON#又会使PQ31导通，使电池给VS供电，产生+5VP；（2）送出信号PWRBTN#给ICH，通知南桥用户按下开关，需要南桥开启相关信号；南桥接收到PWRBTN#信号后，会因此太高PM_SLP_S5#，PM_SLP_S4#，PM_SLP_S3#，PM_SLP_S1#，并将抬高后的信号返回给EC；当EC接收到这些抬高后的SLP信号后，会依次发出SYSON，SUSP#， VR_ON开启信号，从而开启响应状态的电压；SYSON作为内存电压的开启信号，首先开启的是内存供电，开启内存电压的供电芯片是ISL6225，产生+2.5VP；同时，SYSON通过转换电路，一方面将SYSON转换为SYSON#，另一方面将SYSON#转换为12V SUSON的电压（注意此时SYSON#信号转换为了SUSON），用于高电压的开启信号，这两个电压为后续的电压转换做准备；SYSON#开启USB供电；SUSON开启+3V供电；SUSP#（1）ISL6225的EN2脚，用于开启+1.25VP；（2）开启+5VDDA；（3）转换为+12V的SUSP（中间转换为RUNON）,利用RUNON开启+5VS，+3VS，+1.5VS；VRON ，直接开启+1.2Vp，间接开启CPU核心供电；至此，加电完成；当VCC_CORE正常后，ISL6207送出VGATE信号给EC和ICH；于此同时，EC也会送出PM_PWROK给ICH，当南桥接收到VGATE和PM_PWROK信号后，内部相与运算，送出PCIRST#去复位北桥，从而北桥复位CPU；总结：仁宝电压好信号并不经过EC的检测，还有就是SYSON 主要开启+X V 电压，SUSP#主要开启+X VS电压；。

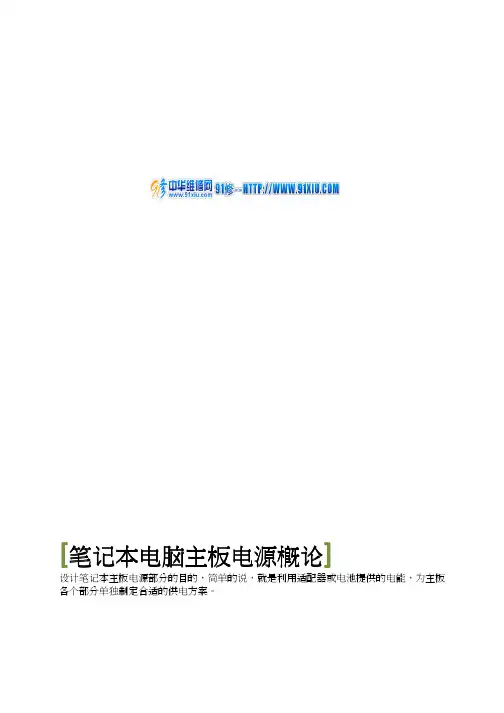

[笔记本电脑主板源概论论]主板电电源概设计笔记本主板电源部分的目的，简单的说，就是利用适配器或电池提供的电能，为主板各个部分单独制定合适的供电方案。
目录第一章笔记本主板电源架构 (3)1.1 电源架构总览 (3)1.2时序 (6)第二章对主板供电 (9)2.1适配器接入 (9)2.2电池识别 (11)2.3充放电 (13)2.3.1由BQ24751控制的充放电电路 (14)2.3.2其他常用充放电电路 (18)第三章主板内的DC-DC变换 (23)3.1 主板需要的电压种类 (24)3.2 BUCK简介 (27)3.2.1 输出纹波电流的计算 (30)3.2.2 精确测量电压纹波 (32)3.3 PWR_SRC转3.3V、5V (33)3.3.1 MOSFET的选择 (35)3.3.2 电感的选择 (37)13.3.3输出电容的选择 (39)3.3.4 3.3V (41)3.4 5V转1.5V (44)3.5 VCC_CORE (48)3.6 GFX_CORE (60)第四章低压线性调节器（LDO）在主板中的应用 (68)4.1 低压线性调节器（LDO） (68)4.1.1 波特图 (69)4.1.2 LDO稳压器的补偿 (72)4.1.3 输出电容的选择 (76)4.2 0.75V (76)2第一章笔记本主板电源架构1.1 电源架构总览通常情况下，笔记本由适配器或电池供电。
常用适配器的典型输出电压为19.5V。
电池通常输出10.8V、14.4V等。
但主板内部各部分的工作电压并没有这么高。
如DDRIII内存工作电压通常为1.5V，LAN工作电压为3.3V，硬盘、MODEN等需要5V等等。
除了工作电压不同以外，主板不同部分对电源的带负载能力要求也不同。
例如DDRII内存通常要求1.5V电源能提供8A左右的电流。
而CPU则往往需要超过30A以上且变化速率很高的电流。
针对不同要求，我们需要把适配器或电池提供的电，经过精确的变换之后，再分配给不同的部分。

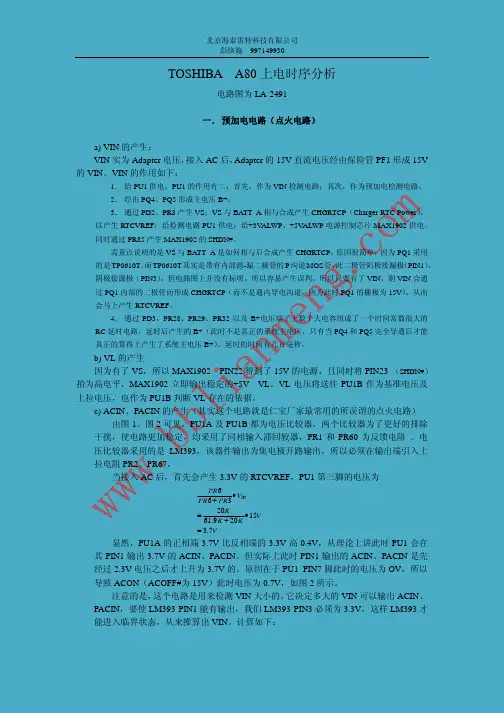

北京海泰雷特科技有限公司 彭络施 997149930TOSHIBA A80 上电时序分析电路图为 LA-2491 一． 预加电电路（点火电路） a) VIN 的产生： VIN 实为 Adapter 电压， 接入 AC 后， Adapter 的 15V 直流电压经由保险管 PF1 形成 15V 的 VIN。
VIN 的作用如下：1． 给 PU1 供电，PU1 的作用有二：首先，作为 VIN 检测电路；其次，作为预加电检测电路； 2． 经由 PQ4、PQ5 形成主电压 B+； 3． 通过 PD2、PR8 产生 VS：VS 与 BATT_A 相与合成产生 CHGRTCP（Charger RTC Power） ， 以产生 RTCVREF；给检测电路 PU1 供电；给+3VALWP、+5VALWP 电源控制芯片 MAX1902 供电。
同时通过 PR85 产生 MAX1902 的 SHDN#。
需重点说明的是 VS 与 BATT_A 是如何相与后合成产生 CHGRTCP， 原因很简单， 因为 PQ1 采用 的是 TP0610T， TP0610T 其实是带有内部源-漏二极管的 P 沟道 MOS 管， 而 此二极管阳极接漏极 （PIN1） ， 阴极接源极（PIN3） ，但电路图上并没有标明，所以容易产生误判。
所以只要有了 VIN，则 VIN 会通 过 PQ1 内部的二极管而形成 CHGRTCP（而不是通内导电沟道，因为此时 PQ1 的栅极为 15V） ，从而 会马上产生 RTCVREF。
4． 通过 PD3，PR28、PR29、PR32 以及 B+电压端子上数个大电容组成了一个时间常数很大的 RC 延时电路，延时后产生的 B+（此时不是真正的系统主电压，只有当 PQ4 和 PQ5 完全导通后才能 真正的算得上产生了系统主电压 B+） 。
延时的时间有几百毫秒。
b) VL 的产生 因为有了 VS，所以 MAX1902 PIN22 得到了 15V 的电源，且同时将 PIN23 （SHDN#） 抬为高电平，MAX1902 立即输出稳定的+5V VL。

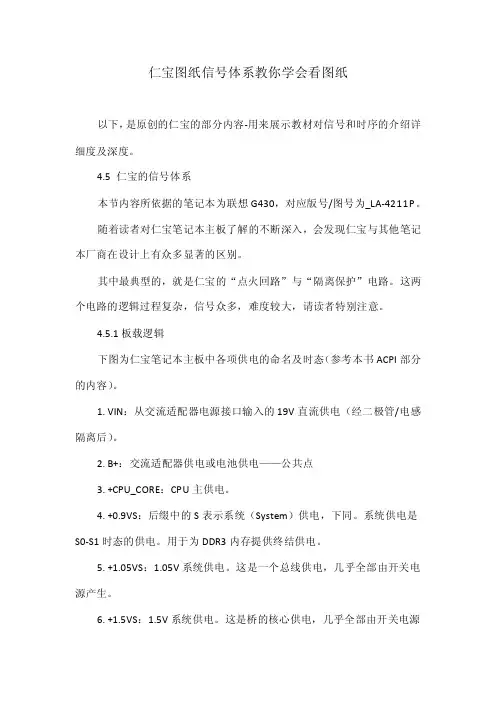

仁宝图纸信号体系教你学会看图纸以下，是原创的仁宝的部分内容-用来展示教材对信号和时序的介绍详细度及深度。
4.5 仁宝的信号体系本节内容所依据的笔记本为联想G430，对应版号/图号为_LA-4211P。
随着读者对仁宝笔记本主板了解的不断深入，会发现仁宝与其他笔记本厂商在设计上有众多显著的区别。
其中最典型的，就是仁宝的“点火回路”与“隔离保护”电路。
这两个电路的逻辑过程复杂，信号众多，难度较大，请读者特别注意。
4.5.1板载逻辑下图为仁宝笔记本主板中各项供电的命名及时态（参考本书ACPI部分的内容）。
1. VIN：从交流适配器电源接口输入的19V直流供电（经二极管/电感隔离后）。
2. B+：交流适配器供电或电池供电——公共点3. +CPU_CORE：CPU主供电。
4. +0.9VS：后缀中的S表示系统（System）供电，下同。
系统供电是S0-S1时态的供电。
用于为DDR3内存提供终结供电。
5. +1.05VS：1.05V系统供电。
这是一个总线供电，几乎全部由开关电源产生。
6. +1.5VS：1.5V系统供电。
这是桥的核心供电，几乎全部由开关电源产生。
7. +1.8V：从S3态开始即有1.8V DDR3内存供电内存。
8. +1.8VS：1.8V系统供电。
它是+1.8V的电能来源，几乎全部由开关电源产生。
9. +2.5VS：2.5V系统供电。
几乎全部由开关电源产生。
10. +3VALW（ALWays一直存在）：源自+3VALWP。
+3VALWP几乎全部由开关电源产生。
即3V/5V供电中的前者。
11. +3VS：3.3V系统供电。
几乎全部由开关电源产生。
12. +5VALW：源自+5VALWP。
+5VALWP几乎全部由开关电源产生。
即3V/5V供电中的后者。
13. +5VS：5V系统供电。
几乎全部由开关电源产生。
14. +VSB：源自+VSBP。
这是一个用于驱动场管获得S0时态供电的驱动电压。
因此，它是由B+转换后得到的。
[52R
1、手机加电给手机加上电池或直流稳压电源供电，电源管理芯片（PMU）得到电池电压后，其内部的32KHz时钟晶体模块开始工作，输出外部RTC的工作电压，为此实时时钟晶体起振..
2、手机复位按下开机键，PMU检测到后，输出复位信号RSTON给手机CPU，CPU便开始启动系统自检程序，进行自检[52R
3、工作电压输出手机完成自检后，CPU通过IIC总线控制PMU输出手机各电路的工作电压，如V
DD1、V
DD2、V
DD3、AVDD等[52R
4、13M晶体工作CPU得到工作时钟和工作电压后，便输出REF_ON信号，控制13M电路的工作，使其产生13MHz时钟，一路给CPU提供工作主时钟，另一路给射频主芯片提供基准频率源[52R
5、调用开机程序CPU自检完成，并得到工作电压和主时钟后，便通过IIC 总线校准PMU输出的各路工作电压，校准完成后便输出片选信号和地址信号给FLASH，调用开机程序，实现开机[
56、建立通信连接手机开机后，CPU从FLASH中调用射频参数，通过广播控制信道（BCCH）接收小区信号强度，如果手机内有SIM卡或UIM卡，手机便
将卡中的相关信息发射给临近的基站，并接收来自基站的信息，从而与对应的网络实现连接，即通常所说的搜网[52R
7、待机搜网完成后，手机便处于等待状态，期间手机还会通过慢速辅助控制信道（SACCH）周期性地与基站交换一些信息，如信号强度、频率同步、接收质量和接收电平等。
BIOS（基本输入输出系统）在整个系统中的地位是非常重要的，它实现了底层硬件和上层操作系统的桥梁。
比如你现在从光盘拷贝一个文件到硬盘，您只需知道“复制、粘贴”的指令就行了，您不必知道它具体是如何从光盘读取，然后如何写入硬盘。
对于操作系统来说也只需要向BIOS发出指令即可，而不必知道光盘是如何读，硬盘是如何写的。
BIOS构建了操作系统和底层硬件的桥梁。
而我们平时说的BIOS设定仅仅是谈到了其软件的设定，比如设置启动顺序、禁用/启用一些功能等等。
但这里有一个问题，在硬件上，BIOS是如何实现的呢？毕竟，软件是运行在硬件平台上的吧？这里我们不能不提的就是EC。

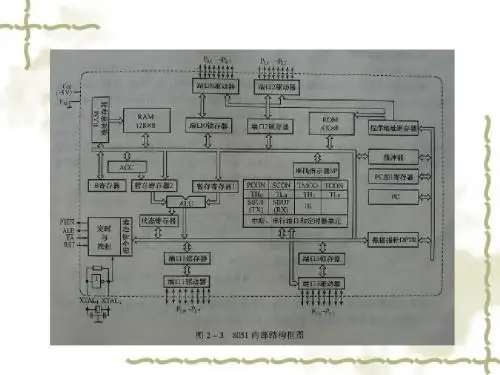

EC（Embed Controller，嵌入式控制器）是一个16位单片机，它内部本身也有一定容量的Flash来存储EC的代码。
EC在系统中的地位绝不次于南北桥，在系统开启的过程中，EC控制着绝大多数重要信号的时序。
在笔记本中，EC是一直开着的，无论你是在开机或者是关机状态，除非你把电池和Adapter完全卸除.在关机状态下，EC一直保持运行，并在等待用户的开机信息。
而在开机后，EC更作为键盘控制器，充电指示灯以及风扇和其他各种指示灯等设备的控制，它甚至控制着系统的待机、休眠等状态。
主流笔记本系统中.现在的EC有两种架构，比较传统的，即BIOS的FLASH通过X-BUS 接到EC，然后EC通过LPC接到南桥，一般这种情况下EC的代码也是放在FLASH中的，也就是和BIOS共用一个FLASH。
右边的则是比较新的架构，EC和FLASH共同接到LPC总线上，一般它只使用EC内部的ROM。
至于LPC总线，它是INTEL当初为了取代低速落后的X-BUS而推出的总线标准。
EC上一般都含有键盘控制器，所以也称KBC。
那EC和BIOS在系统中的工作到底有什么牵连呢？在这里我们先简单的分析一下。
在系统关机的时候，只有RTC部分和EC部分在运行。
RTC部分维持着计算机的时钟和CMOS设置信息，而EC则在等待用户按开机键。
长按Power键开机时序分析Skyworth硬件组拟制: Tommy 审查: 核准:电路分析：1.开机电路分为两个部分：电源IC控制部分，复位电路2.开机过程分为4个步骤：A）按住power键硬件打开电源B）系统得电上电，复位IC准备动作（动作时间约220ms）C）220ms后系统开始运行，软件电源控制信号PWR_ON举起D）此时方可松开Power键，系统上电成功3.关机过程A）长按Power键（9S），通过如下图的RC电路使复位（RESET）信号拉低有效，系统进入复位状态，B）在复位状况下，软件控制信号PWR_ON变低C）松开Power键，因为按键和软件控制信号都不再控制电源IC，电源IC被关断，系统掉电具体过程如下图：1.开机过程1）从按Power键到reset IC动作，需用时220ms左右2）从按Power键到软件Power控制信号有效，用时也约为220ms3）上述两步骤至少需1个步骤有效系统才能正常上电----------结论1:系统如需正常开机至少需220ms2.关机过程：主要是靠RC作用使系统长时间复位掉电，考虑如下电路：1）当RC充到0.6V（mos管导通压降）时候，时间约为9S，mos管开始导通，Reset 开始变低2） 当Reset 变低后，主芯片进入复位状态，软件控制信号PWR_ON 变低，松开按键后，两个控制信号都失效，电源IC 控制信号PWR_EN 变低，系统掉电关机SW41VDCR2147K----------结论2:系统如需正常关机至少需9s综上所述，Power 时序为：按键时间0~220ms —不开机 220ms-9s-正常开机 9s 以上 关机风险：如果采用3s-3s-3s 这样短时间间断按键，有可能使RC 冲到0.6V 而使系统断电3.仿真：1）仿真电路，测试点OUT1代表充电电压，O UT2代表Reset信号，OUT3代表电源IC控制信号，当其为低电平时，系统掉电关机。
dell上电时序及戴尔笔记本电脑开机过程根据我最近维修的戴尔系列笔记本电脑来看，不管是从奔四还是到迅驰或者双核，只要是使用SMSC系列单片机的主板，其开机过程都是大同小异,同样的道理像IBM的笔记本从奔三到迅驰的开机流程也都是差不多，因为它们也都是使用相同开机控制芯片系统（TB+PMH4+H8S），也就是说只要你熟悉某一块主板后，其他和这块主板使用相同单片机的电脑对你来说都不是太难.最近我维修的机型有C640、D400、D420、D520、D600、D610、D820、D830、M1210、M1330、M1530等等,这些机器都有一个共同特点,那就是它们都是使用SMSC系列单片机，不过从D820后的单片机不再是BGA封装了，而是用两个DIP封装的芯片组合形成一个完整地控制系统。
它们之间的开机步骤基本是相同的，与其他IBM或者HP机型相比较来说，其大的步骤也有相同之处，只是有些细节方面和信号名称不同而已。
以下内容是以D600为例来解说，其他机型可能没有相应信号或者名称不同，在参考阅读时请适当灵活变化运用，下面各个步骤的名称也只是根据我个人爱好来取的，并非官方的准确名字。
第一步：BIOS电压(+RTC_PWR5V＆+RTC_PWR3_3V)这个电压从名称来看就是指BIOS电池供电的电压信号+RTCSRC，这个电压在没有插电源和电池时，是由主板上面的BIOS电池供给,当插上电源或电池时主板BIOS电池就处于充电状态，这个+RTCSRC电压信号的主要作用就是用来生成+RTC_PWR5V和+RTC_PWR3_3V两个电压信号，其中+RTC_PWR3_3V信号是给南桥和单片机的一个重要供电。
第二步：公共电压(PWR_SRC)戴尔机器的公共电压名称叫做PWR_SRC，像IBM的公共电压名称叫做VINT16是一样的意思，公共电压顾名思义就知道是公共的意思，即就是电源和电池共用的上电电路，也就是说这个电压信号既可以是电源供给，也可以是电池供给,同时这个电压信号还会送到主板很多地方去使用，这里详细说说电源上电电路过程，把电池上电电路过程作为电池充电电路内容讲解.公共电压PWR_SRC是从外部电源经过一系列电路转换而来的，大致步骤要经过DCIN+、+DC_IN、DC_IN+、SDC_IN+、ACAV_IN等几个信号的转换过程，其中SDC_IN+和ACAV_IN两个信号都是充电电路中比较重要的信号，因为SDC_IN+是给电池充电的一个主要电源，而ACAV_IN这个信号是给单片机SMSC芯片的一个重要开启信号，单片机缺少这个信号时将无法正常工作进行充电，当然如果是电池独立供电时就没有这个信号，但会从电池电路上发送另一个具有相同功能的信号给单片机作为指示,这些将会在电池充电电路中关于电源和电池转换过程中详细说明。
仁宝上电时序仁宝电压命名方式：1：首先插入适配器，这时候是S5休眠状态，所出来的电压俗话叫3V，5V待机，也可以叫S5电压，在仁宝的主板里叫做ALW电压，插上适配器即开启的电压，仁宝中命名为+3V ALW，+5V ALW。
2：当待机到内存的时候，也就是S3休眠状态，这个时候除了内存的电压是保留的，剩下的就是3V，5V待机电压了。
3：正常上电后，S0休眠状态，这时候所有电压都出来了，ALW+V+VS开机时序的信号讲解：+3/5/V ALW VL ：有8734A的待机电源管理芯片产生的一个5V线性电压RSMRST# ：理解为待机电源电压好信号RTCCLK ：实时时钟，32.768的晶振ON/OFFBTN＃：仁宝主板里面的开机键，有一个高低高电压的跳变，没触发时，电压比较高，所以要经过转换，最终转换成3.3V——0V——3.3V的一个跳变电位ON/OFF ：是由电源开机键产生的开机信号，发往ECEC_ON ：上电触发后由EC发出的一个高电平开启信号，用于开启电池放电，目地是拉低电路中51_ON#的信号PBTN_OUT# ：EC发给南桥的开机触发信号PM_SLP_S5# ：由南桥发出的休眠控制信号，可以理解为电压开启信号PM_SLP_S3# ：由南桥发出的休眠控制信号，可以理解为电压开启信号SYSON ：EC收到PM_SLP_S5#后，发出的S3电压开启信号，或者叫做内存主电压开启信号+1.8V ：S3电压开启信号SUSP# ：EC收到PM_SLP_S3后发出的S0电压开启信号+5V/3V/1.8V/1.5/1.05/1.25V：系统电压VR_ON ：EC收到PM_SLP_S3后延时发出CPU核心电压开启信号+VCCP ：VID{0.6} ：+CPU_CORE ：VGA TE ：CPU核心电压的电源好信号ICH_POK ：EC在发出各种电压开启信号后，发出的电源好信号至南桥，通知南桥此时各种系统电压正常。
