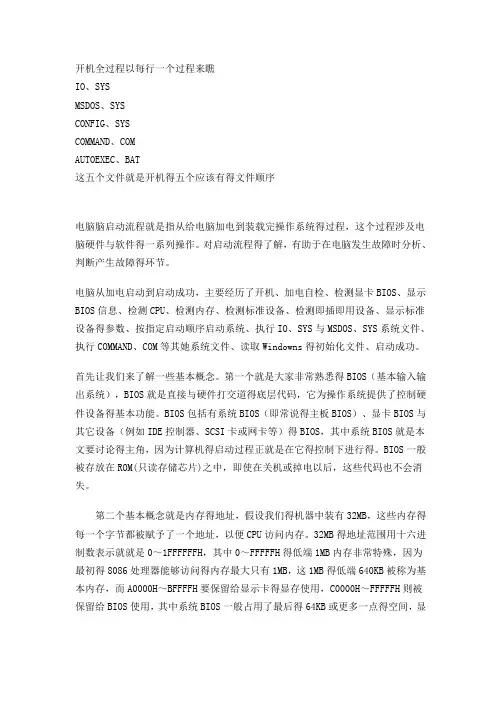

开机全过程以每行一个过程来瞧IO、SYSMSDOS、SYSCONFIG、SYSCOMMAND、COMAUTOEXEC、BAT这五个文件就是开机得五个应该有得文件顺序电脑脑启动流程就是指从给电脑加电到装载完操作系统得过程，这个过程涉及电脑硬件与软件得一系列操作。

对启动流程得了解，有助于在电脑发生故障时分析、判断产生故障得环节。

电脑从加电启动到启动成功，主要经历了开机、加电自检、检测显卡BIOS、显示BIOS信息、检测CPU、检测内存、检测标准设备、检测即插即用设备、显示标准设备得参数、按指定启动顺序启动系统、执行IO、SYS与MSDOS、SYS系统文件、执行COMMAND、COM等其她系统文件、读取Windowns得初始化文件、启动成功。

首先让我们来了解一些基本概念。

第一个就是大家非常熟悉得BIOS（基本输入输出系统），BIOS就是直接与硬件打交道得底层代码，它为操作系统提供了控制硬件设备得基本功能。

BIOS包括有系统BIOS（即常说得主板BIOS）、显卡BIOS与其它设备（例如IDE控制器、SCSI卡或网卡等）得BIOS，其中系统BIOS就是本文要讨论得主角，因为计算机得启动过程正就是在它得控制下进行得。

BIOS一般被存放在ROM(只读存储芯片)之中，即使在关机或掉电以后，这些代码也不会消失。

第二个基本概念就是内存得地址，假设我们得机器中装有32MB，这些内存得每一个字节都被赋予了一个地址，以便CPU访问内存。

32MB得地址范围用十六进制数表示就就是0～1FFFFFFH，其中0～FFFFFH得低端1MB内存非常特殊，因为最初得8086处理器能够访问得内存最大只有1MB，这1MB得低端640KB被称为基本内存，而A0000H～BFFFFH要保留给显示卡得显存使用，C0000H～FFFFFH则被保留给BIOS使用，其中系统BIOS一般占用了最后得64KB或更多一点得空间，显卡BIOS一般在C0000H～C7FFFH处，IDE控制器得BIOS在C8000H～CBFFFH处。

主板开机引导过程图解日期：2013-08-09 23:52 来源：合肥电脑维修作者：秩名了解主板的开机引导过程对电脑维修技术人员是非常重要的，只有撑握了主板的开机引导过程，才能迅速、准确地主板进行诊断和维修，具体过程下图所示。

主板开机详细引导步骤如下：1.首先给ATX电源加电，加电后ATX电源开始输出待机工作电压（SB5V)，接着实时时钟开始工作，向CMOS电路和开机电路发送32.768KHZ的实时时钟信号。

2.按下电源开关开始启动电脑，在按下电源开关的瞬间，电源开关向南桥芯片或I/O芯片发出开机触发信号，触发开机电路工作，此时电源接头的第14引脚变为低电平，ATX电源开始工作。

ATX电源开始工作后，电源接头的各个引脚向主板的各大系统和各个硬件输出相应的电压。

3.在所有供电输出无误后的100ms~500ms内，ATX电源会由第8引脚向主板发出3V~5V的PG信号，此信号分别提供给CPU、北桥和南桥芯片，其中进入南桥芯片的PG信号作用在内部的复位模块上，另外PG信号经过南桥芯片连接到系统时钟芯片的RST#端，作为RST#信号（复位信号）。

4.在有了RST#信号（复位信号）后，时钟芯片开始工作，并向主板发送各种频率的时钟信号，有了时钟信号后南桥芯片内部的复位模块开始工作。

5.此时北桥芯片和CPU等主板的硬件设备开始复位，在复位结束后，CPU开始工作，至此电脑的硬启动结束，进入软启动过程。

6.在CPU开始工作后，首先需要进行自检，即开始读取POST自检程序，而自检程序存放在BIOS中，所以CPU通过前端总线AD0~AD31地址线发送寻址信号寻找自检程序。

在发送寻址信号前，CPU会检测DBSY#(总线忙信号引脚）是否为低电平，从而判断前端总线是否被占用（低电平为空闲，高电平为忙）。

7.如果前端总线空闲，则通过前端总线向北桥发送32位/64位寻址信息，北桥接收到寻址信息后，经过译码和电压转换后，再发送给南桥（发送时，北桥先向南桥发送IRDY#主设备准备好信号，南桥再发送TRDY#从设备准备好信号给北桥，同时还发送FRAME#帧周期信号，这是北桥开始发送寻址信息）。
