YWK系列制动力矩动态可调式液压制动器

YWZ5电力液压块式制动器YWZ5-400/80YWZ5-400/80 电力液压制动器 YWZ5电力液压推杆制动器 YWZ5制动器 YWZ5液压制动器广泛用于起重、冶金、矿山、港口、码头、建筑等机械驱动装置的减速和停车制动。

其安装尺寸和制动力矩参数符合JB/T6046-2006标准。

匹配Ed系列推动器性能安全可靠、制动平稳、动作频率高、制动力矩可调。

主要摆动铰点设自润滑轴承，传动效率高、寿命长，在使用过程中始终保持两侧瓦块退距均等，避免因退距不均使一侧制动衬垫浮帖制动轮的现象。

制动弹簧布置在弹簧管内，并在一侧设有制动力矩标尺，调整方便，直观。

可通过增设附加装置实现某些附加功能：手动释放装置释放（开闸）或闭合（闭闸）限位开关，可实现制动器是否正常释放或闭合的信号显示或连锁保护。

采用带下降延时阀的推动器推动，可实现制动器的延时闭合。

使用条件和规程：环境温度: －25℃～＋45℃。

空气相对湿度：≤90%海拔高度：符合GB755-2000标准。

电源：三相交流50Hz·380V. (根据用户要求也生产用于要求可提供60Hz或不同电压的产品。

适应的工作制：连续（S1）和断续（S3-60%）工作制。

一、概述YWZ 、YWZ2、YWZ3、YWZ4、YWZ5等系列液压块式制动器主要用于起重、运输、冶金、矿山、港口、建筑机械驱动装置的机械制动，具有制动平稳，安全可靠、维修方便、耗电少、寿命长、无噪音等优点。

①WYZ 系列操作次数每小时可达720次。

符合JB/ZQ4388-86标准； ②WYZ2系列操作每小时可达1200次，符合JB/ZQ4388-86标准； ③YWZ3系列操作每小时可达720次，符合GB6333-86标准； ④YWZ4系列操作每小时可达1200次，符合JB/ZQ4388-86标准； ⑤YW Z5系列操作每小时可达1200次，符合GB6333-86标准；二、使用条件1、环境温度-20℃~+50%(低于推动器改为YH-10航空液压油)2、空气相对湿度不大于90%3、一般用于三相交流电源，50HZ，380V；4、海高度符合GB755-87标准；5、在无爆炸危险，且介质中无足以腐蚀金属和破坏绝缘的气体及放电尘埃中；6、YZW、YZW3使用YTI系列推动器，一般适用于垂直工作，倾斜度不超过±去15°三、产品型号及意义四、外形尺寸图五、YWZ5技术数据、外形尺寸表(毫米)BED-80/6隔爆型电力液压推动器BED-80/12隔爆型电力液压推动器品牌：虹发产地：河南价格：1000人民币/台规格：BED-80/6，BED-80/12简要说明:BED系列电力液压推动器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式制动器的操作元件，广泛适用于起重运输，冶金，矿山，港口，建筑等行业。

Main Design Features
鼓式系列制动器
Drum Brakes Series
■Interlocking shoe clearance balancing device (patented technology) and shoe auto-aligning device constantly equalize the clearance of brake shoes on both sides and make adjustment unnecessary, completely avoiding brake lining one side sticking to brake wheel. ■Brake spring is arranged inside square tube and surveyor's rod is placed on one side. It is easy for customers to read braking torque value and avoid the troubles of measuring and computing. ■Brake spring is arranged inside square tube and surveyor's rod is placed on one side. It is easy for customers to read braking torque value and avoid the troubles of measuring and computing. ■ Brake lining is of card whole piece shaping structure, which is easy and quick to replace. Brake lining of various materials such as half-metal (non-asbestos) hard and half-hard, soft (include asbestos) substance are available for customer to choose. ■The equipped series of thruster sare characterized by flexible aetion and long operating life.

术体现了“动态、直观、简单、可靠”的理念以及人性 化设计和界面友好的原则。2性能特点YWK制动器的性能 特点可以归纳为“工作制动、防风制
动、应急制动，成熟技术、机电一体、简便可靠”。2.1 工作制动YWK制动器以成熟的YWZ制动器为基础，采用等 退距、压制瓦块快速更换、自
润滑铰点、Ed推动器等当前先进技术，制动平稳、可靠。 当作为工作制动器使用时，YWK制动器具有独特的优点。 （1）将制动力矩的调整从维修
对外运输，公司日均装车达200节以上，主要由轮胎式起 重机完成。这就要求吊车必须有较高的工作效率。若采 用16t轮胎吊，由于负荷小、作业
半径小，在装车过程中，要不停的挪车来调整装车位置， 一般要40~50min才能装完一节火车；而采用QLY25，一般 停车在2节火车之间，
2节火车可以同时作业，装1节车仅需25min大大提高了装 卸效率。2.3装船作业在岸边机械不足和没有岸边机械时， 对于4 000吨级以下
的船舶，可采用QLY25架仓口进行装船作业，作业效率可 达120t/h. 3运行管理要求要对司机进行上岗前培训，考试 合格后方可操作，要
求司机必须了解设备的性能、保养要求、操作要领。由 于采用全液压系统，所以对液压油的管理尤为重要，要 建立液压油管理台帐，在使用150h后
更换各种液压油滤芯，每月对液压油进行抽样化验，了 解油质状况；工作2000h后，用50~80Mm YWK系列制动 力矩动态可调式液压制动
路独立于制动器的液压推动器（包括被制动系统的驱动 电机），使用时打开电源即可，不使用时可切断整个调 整装置的电源。电气控制盒可设计为对单
台制动器独立控制或对多台制动器成组控制。室外电气 盒提供制动力矩调整时的相关信号和调整范围的极限位 置控制。极限位置控制设计为双行程开关

态（参见图２－４）。 制 动 拉 杆（退距调整杆） 防松螺母
防松螺母
Ａ
Ａ向 逆时针方向
防松螺母
拨销
紧定螺栓
●
● 补偿套
●
退距调整螺母
Ａ
制动拉杆
●
●
图２－４ ３．２．４将已打开的制动器平稳地移入安装位置，套住制动轮；然后将制动器地脚螺栓孔 对准安装基座上的螺栓孔，并松松地拧上地脚螺栓，然后按规定重新装好制动器，将制 动拉杆和弹簧拉杆就位，旋上防松螺母，力矩调整螺母装好。
ZPMC YW、YWB、YWZ5、YWZE系列电力液压块式制动器
用户手册
上海振华港机（集团）丰城制动器有限公司 江西华伍起重电器有限责任公司
版本号：３．４ 版权所有，翻版必究 出版日期：２００６．５．１
目 录
１．重要信息………………………………………………………………………（１） §１．１安全须知…………………………………………………………………（１） §１．２有限担保责任……………………………………………………………（１）
２５０
１９０
１８０
６５ ±０．５
３１５ ２２５（２３０）
２２０
±１．５
８０
４００
２８０
２７０
１００
±２．５ ±３ ０．８
５００ ３３５（３４０）
±０．８
３２５
１３０
６３０ ４２５（４２０）
４００
１７０
７１０ ４７５（４７０） ±２ ４５０ ±１．５ １９０ ±０．８ ±３．５ ±５ １．０
制动器具有瓦块自动随位、退距自动均等特点。根据用户需要，可带衬垫磨损自动 补偿装置使退距、力矩在使用过程中保持恒定，免去各种调整，基本达到免维护目的。 制动器可根据需要增设各种限位（联锁）开关，通过ＰＬＣ控制，实现故障报警（联锁）、衬 垫磨损极限指示（联锁）等辅助功能。这些功能往往是现代化起重运输及高效装卸设备所 必须的。制动器还可根据需要增设手动释放装置及其安全联锁开关，用户在使用时十分 方便和安全。

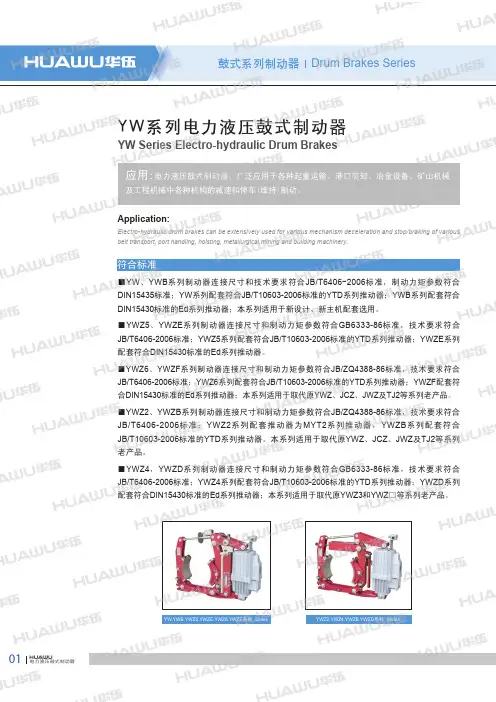

符合标准 Standards compliant:应用:YW 系列电力液压鼓式制动器，广泛应用于各种起重运输、港口装卸、冶金设备、矿山机械及工程机械中各种机构的减速和停车(维持)制动。

Application:YW Seires electro-hydraulic drum brakes can be extensively used for deceleration and stop/braking of various mechanisms in various belt conveying, port handling, hoisting, metallurgical,mining and building machinery.YW 、YWB 系列制动器连接尺寸和技术要求符合JB/T6406-2006标准，制动力矩参数符合DIN15435标准；YW 系列配套符合JB/T10603-2006标准的YTD 系列推动器；YWB 系列配套符合DIN15430标准的Ed 系列推动器；本系列适用于新设计、新主机配套选用。

The dimensions and technology requirements of YW,YWB series brakes comply with JB/T6406-2006 standard, braking torque parameters comply with DIN15435 standard;YW series brakes are equipped with YTD series thrusters which comply with JB/T10603-2006 standard.YWB series brakes are equipped with YTD series thrusters which comply with DIN15430 standard.This series brakes is mainly used for new design and new main machines.YW 、YWB 系列YWZ5、YWZE 系列YWZ6、Y WZF 系列YWZ5、YWZE 系列制动器连接尺寸和制动力矩参数符合GB6333-86标准，技术要求符合JB/T6406-2006标准；YWZ5系列配套符合JB/T10603-2006标准的YTD 系列推动器；YWZE 系列配套符合DIN15430标准的Ed 系列推动器。

JIANGXI AGRICULTURAL UNIVERSITY 本科毕业论文（设计）题目：常闭鼓式制动器学院：工学院*名：***学号： ********专业：机械设计制造及其自动化年级：机制082班指导教师：林金龙职称：讲师二0一二年五月摘要制动器可以分两大类，工业制动器和汽车制动器，汽车制动器又分为行车制动器（脚刹）和驻车制动器。

在行车过程中，一般都采用行车制动（脚刹），便于在前进的过程中减速停车，不单是使汽车保持不动。

若行车制动失灵时才采用驻车制动。

当车停稳后，就要使用驻车制动（手刹），防止车辆前滑和后溜。

停车后一般除使用驻车制动外，上坡要将档位挂在一档（防止后溜），下坡要将档位挂在倒档（防止前滑）。

使机械运转部件停止或减速所必须施加的阻力矩称为制动力矩。

制动力矩是设计、选用制动器的依据，其大小由机械的型式和工作要求决定。

制动器上所用摩擦材料（制动件）的性能直接影响制动过程，而影响其性能的主要因素为工作温度和温升速度。

摩擦材料应具备高而稳定的摩擦系数和良好的耐磨性。

摩擦材料分金属和非金属两类。

前者常用的有铸铁、钢、青铜和粉末冶金摩擦材料等，后者有皮革、橡胶、木材和石棉等。

块式制动器是一种的主要适用于起重运输机械的制动装置。

本论文着重介绍了其特点、关键零部件的选择或设计计算方法、主要性能参数。

除此之外还着重介绍了制动臂、等关键部件的设计参数及注意事项，同时细节方面对于制动器的静力矩也做了详细的计算设计。

关键词：制动块；制动器；制动瓦；制动轮AbstractBrakes can be divided into two categories, industrial brakes and automotive brakes, automotive brake is divided into brake (foot brake) and the parking brake. In the driving process, generally used brake (foot brake), to facilitate the process of deceleration in the forward stop, not just the car to remain intact. If the traffic Zhidongshiling when using the parking brake. When the car completely stopped, it has to use the parking brake (hand brake), to prevent the vehicle front and rear slip slide. After stopping the general addition to the parking brake, the uphill hanging in a stall to stall (after the slide to prevent), downhill to hang in the reverse gear (to prevent forward slip.) Mechanical moving parts to stop or slow down the resistance of the moment must be applied as the brake torque. Braking torque is the design, selection based on the brake, the size of the pattern and work by the mechanical requirements of the decision. Friction material used on brake (brake parts) directly affects the performance of the braking process, and the main factors affecting the performance of the working temperature and the temperature rise speed. Friction material should have high and stable friction coefficient and good wear resistance. Metallic and nonmetallic friction materials sub-categories. The former are commonly used cast iron, steel, bronze, and powder metallurgy friction materials, which have leather, rubber, wood and asbestos.Disc brake arm frame is a new major for the braking device handling equipment. This paper focuses on its characteristics, key components of the selection or design methods, the main performance parameters and some bench test results. Highlights in addition to the brake arm, loose brake components, etc. The key design parameters and considerations, while the details of the static torque for the brake has also done a detailed calculation of design.Keyword:shoe block；arrester；brake scotch；brake pulley目录1 绪论 (1)1.1制动器简介 (1)1.2 制动器工作原理 (1)2 制动器的种类和用途 (1)2.1制动器的用途 (1)2.2 制动器的种类 (2)2.2.1 根据制动器的构造形式分类 (2)2.2.2 根据操作情况分类 (4)2.2.3 根据制动器驱动方式形式分类 (5)3 块式制动器的构造 (5)3.1制动轮 (5)3.2 制动瓦块 (5)3.3制动衬料 (5)3.3.1 关于制动衬料的要求： (6)3.3.2 摩擦衬料的主要种类： (6)4 块式制动器的设计与选用 (6)4.1 毕业设计（论文）内容与技术参数： (6)4.1.1 确定制动瓦块的正压力 (8)4.1.2确定B点的力的大小; (8)4.1.3确定D点力的大小 (9)4.1.4确定弹簧力的大小 (9)4.1.5确定油泵需要的力 (9)4.2 制动瓦块的 (9)4.3 均等杠杆 (11)总结 (12)参考文献 (13)致谢 (14)1 绪论1.1 制动器简介制动器是使机械中的运动件停止或减速的机械零件。

①
PDF 文件使用 "pdfFactory Pro" 试用版本创建
YW K 脚踏变频变力制动器 五、产品标识
三占制动
六、技术参数、安装尺寸 １、水平安装
②
PDF 文件使用 "pdfFactory Pro" 试用版本创建
三占制动
YW K 脚踏变频变力制动器
EV0.75- Ⅱ
EV1.5- Ⅱ
EV2.2- Ⅱ
额定容量(KVA)
1.5
3.0
4.0
额定输入电压(V)
380V~440V 50Hz
380V~440V 50Hz
380V~440V 50Hz
额定输入电流(A)
3.4
5.0
5.8
额定输出电压(V) 额定输出电流(A)
0~380V/440V 0Hz~100Hz
SANZHAN INERTIA BRAKE
长沙三占惯性制动有限公司属于长沙高新技术产业开发区的高新技术 企业，成立于 1998 年，公司已通过 ISO9001：2 000 质量体系认证。公司拥 有多项独立知识产权，其主导产品惯性制动器已广泛应用于各行各业，并 在国内国际市场形成了一定的用户网络。
公司通过“创新、完善、调整、优化、提高”，着力提升管理水平，不 断加大研发力度，团结奋进，锐意创新，相继推出多种技术领先、具有市 场竞争力的产品，在传动产品行业迈开了坚实的步伐。
④
PDF 文件使用 "pdfFactory Pro" 试用版本创建
三占制动
YW K 脚踏变频变力制动器
b 、技术参数
推动器型号
额定推力 (N)
（50HZ）
额定 行程 (mm)
PED30/50

二、 参数性能特点
１、制动器结动器型号 变频推动器型号
YWKD200-300 YWKD01-200-300 YWKD01-300-300
YTD300-50 YTD300-50 YTD300-50
额定制动 力矩（Nm）
224 224 315
变频控制系 统
DKXBP01 DKXBP01 DKXBP01
三 变频控制系统
1、变频控制系统参数 (表 3) 型号 额定容量(KVA) 额定输入电压(V)三相交流 额定输入电流(A) 额定输出电压(V)三相交流 额定输出电流(A) 适配电机功率(KW) 输入动力线 mm2 输出动力线 mm2 接地线 mm2
DKXBP01 1.5
380～440Vac 50HZ 3.4
备注 操 作 盒 功
故障状 能 态下使 用
２、显示功能说时明
名称
颜色
电源
红
启动灯
绿
停止灯
红
自锁Ⅰ灯
红
自锁Ⅱ灯
红
自锁Ｉ灯
红
自锁 II 灯 红
电量表
LED
功能
备注
灯亮，表示输出电源正常
控制
柜
灯亮，表示系统正在运行
灯亮，表示系统停止运行
操
灯亮，表示制动器Ⅰ处于自锁状态
作
灯亮，表示制动器Ⅱ处于自锁状态
盒
灯亮，表示制动器 I 处于自锁状态
每侧瓦块退 距（mm）
1 1 1.25
1
３、主要特点 YWKD系列脚踏变频电力液压块式制动器可通过改变脚踏控制器的踩 下幅度适时改变制动力矩的大小和制动时间。制动器动作灵敏，制 动力矩增长、回落迅速，滞后时间不大于0.1秒。特有的力矩缓冲器 设计使得制动没有冲击，实现了软制动。 脚踏控制器根据人体学设计。长踏板型，操作压力20N-60N，踩下轻 松、感觉沉稳。设计寿命不低于200万次。手动控制可在持续制动时 减轻操作强度,并可通过手动旋扭调整力矩大小。 制动手轮可以实现断电、停机和变频器故障时自动自锁制动；启动 时自动打开。驻车时可选择自动自锁制动或自由状态。电动自锁制 动时,工作制动延时1.5秒，力矩增长时间0.5秒；完全打开时间不大 于3秒。自动和手动可通过变频控制柜上的旋钮自由转换。 自动功能：直流电机自锁装置受系统自动控制工作； 手动功能：制动器打开与关闭通过扳手扳动螺杆实现。 变频控制柜电器元件全部采用施耐德品牌，使用寿命长，性能稳定； 变频推动器采用本公司新型的YTD系列推动器配套，符合DIN15430标 准，非浸油式变频电机，B级或F级绝缘（根据用户要求），电气外 壳防护等级达IP55，全部密封件和轴承均采用世界知名品牌，密封 可靠，寿命长。 制动架主要绞点均设有自润滑轴承，传动效率高，动作灵活、可靠、 使用寿命长，在使用过程中无需润滑；制动架带有弹簧复位机构,保 证迅速复位，复位速度可通过复位弹簧调整；联锁式退距均等装置 （专利技术）和瓦块自动随位装置，可始终保持两侧瓦块退距均等 且无需调整，完全避免因退距不均使一侧制动衬垫浮贴制动轮的现 象；制动衬垫为卡装式整体成型结构，更换十分方便、快捷。 电动式磨损自动补偿装置可在每次打开自锁制动时自动检测打开间 隙，并进行自动补偿调节。电动补偿装置在摩擦材料使用寿命内实 现电动补偿。补偿精度为每次单侧0.3mm。在自动功能时，每停止、 启动一次系统即可完成磨损补偿。

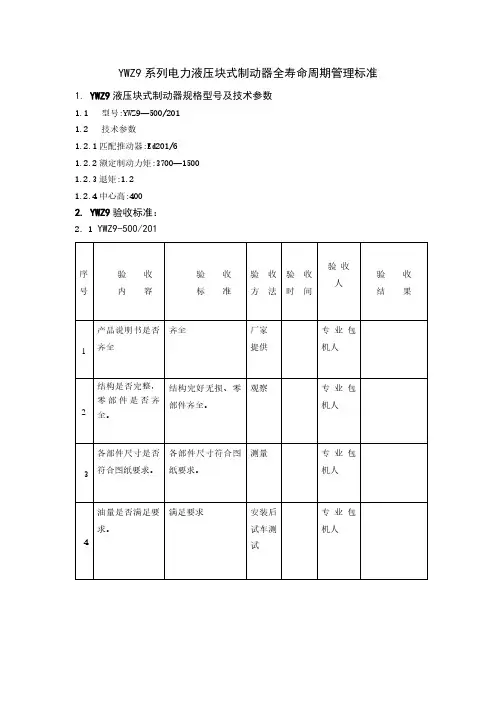

YWZ9系列电力液压块式制动器全寿命周期管理标准1. YWZ9液压块式制动器规格型号及技术参数1.1 型号:YWZ9—500/2011.2 技术参数1.2.1匹配推动器:Ed201/61.2.2额定制动力矩:3700—15001.2.3退矩:1.21.2.4中心高:4002. YWZ9验收标准：2．1 YWZ9-500/201序号验收内容验收标准验收方法验收时间验收人验收结果1产品说明书是否齐全齐全厂家提供专业包机人2结构是否完整，零部件是否齐全。

结构完好无损、零部件齐全。

观察专业包机人3 各部件尺寸是否符合图纸要求。

各部件尺寸符合图纸要求。

测量专业包机人4 油量是否满足要求。

满足要求安装后试车测试专业包机人3. YWZ9更换、安装标准：1检查制动器在运输过程中是否有损坏或缺件按图纸清单验收安装人专业包机人2检查制动轮表面是否清洁彻底清除干净安装人专业包机人3 安装制动器①根据制动器在主机的安装位置，确定出制动器的维修调整空间较大或较方便的一侧，如果瓦块随位调整装置和退矩均等装置不在维修空间一侧时，可以将其卸下装在同侧。

②纵装：松开力矩调整螺母和力矩微调锁定螺母，使制动弹簧处于自由状态，松开螺母紧固螺母，转动拉杆，撑开制动臂，再将制动器套在制动轮上。

③横装：当制动轮已在电机与其他机件之间时，松开力矩调整螺母以及固定固定销的备紧螺母，将固定销，弹簧拉杆取出，将制动臂绕上铰点向上掀起，将制动器底座从制动轮下边通过，安装好后再将以上卸掉的零件重新装上。

④制动器安放在主机底座上后，松松的拧上地脚螺丝，旋转拉杆，同时拧紧力矩调整螺母，瓦块随位调整装置中的调整螺栓与制动瓦脱离，使制动器两侧制动瓦与制动轮贴合，一直到制动瓦与制动轮表面贴合达到最佳状态时停止旋转，然后拧紧地脚螺丝。

安装人专业包机人4. YWZ9制动器运行过程检查标准：4.1专检员每天对制动器检查内容：推拉杆、摩擦片、轴与轴孔、制动瓦、三角板、立板、各部连接及紧固螺栓；4.2检查推动器内容：电机、油缸、电源线路。

电力液压制动器YWZ-300/45正常工作条件环境温度-20℃～40℃；完全相对湿度不大于90%；在无爆炸危险的介质中，且介质中无足以腐蚀和破坏绝缘的气体和导电尘埃的环境中；安装地点的海拔高度符合GB755-87标准，适用于三相380V，50Hz交流电源。

电力液压制动器YWZ-300/45主要技术参数型号匹配推动器制动力矩N.M 退矩 b C D d F G1 G2 H h1 i K MYWZ-100/18 MYT1-18ZB/2 40 0.6 70 137 100 13 75 125 125 384 100 40 110 138 YWZ-150/25 MYT1-25ZB/4 100 0.6 90 154 150 17 100 170 170 437 140 60 150 138 YWZ-200/25 MYT1-25ZB/4 200 0.7 90 154 200 17 100 195 195 440 170 60 175 156 YWZ-300/25 MYT1-25ZC/4 320 0.7 140 154 300 22 130 280 280 692 240 80 250 200 YWZ-300/45 MYT1-45Z/5 630 0.7 140 178 300 22 130 280 280 600 240 80 250 200 YWZ-400/45 MYT1-45Z/6 1000 0.8 180 178 400 22 180 360 360 735 320 130 325 265 YWZ-400/90 MYT1-90Z/8 1600 0.8 180 210 400 22 180 360 360 740 320 130 325 265 YWZ-400/125 MYT1-125Z/10 2200 0.8 180 254 400 22 180 360 360 850 320 130 325 271YWZ-500/125 MYT1-125Z/10 2650 0.8 200 210 500 22 200 415 415 885 400 150 380 310YWZ-600/90 MYT1-90Z/8 3200 0.8 240 210 600 26 220 505 520 1082 475 170 475 390YWZ-600/180 MYT1-180Z/12 5000 0.8 240 254 600 26 220 505 520 1082 475 170 475 390YWZ-700/180 MYT1-180Z/12 8000 0.8 280 254 700 34 270 580 600 1225 550 200 540 585YWZ-800/180 MYT1-180Z/12 10000 0.8 320 254 800 34 320 677 697 1417 600 240 620 510YWZ-800/230 MYT1-320Z/12 12500 0.8 320 375 800 34 320 677 697 1417 600 240 620 1100电力液压制动器YWZ-300/45用途YWZ系列电力液压块式制动器，采用MYT1系列推动器作为制动器的驱动装置。

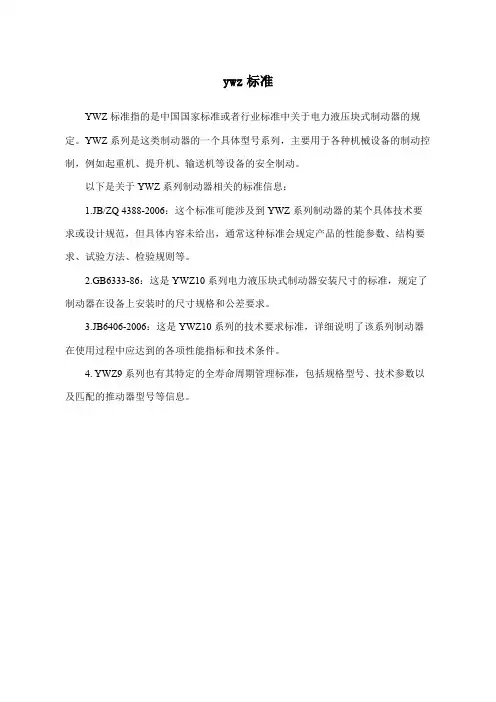

ywz标准
YWZ标准指的是中国国家标准或者行业标准中关于电力液压块式制动器的规定。

YWZ系列是这类制动器的一个具体型号系列，主要用于各种机械设备的制动控制，例如起重机、提升机、输送机等设备的安全制动。

以下是关于YWZ系列制动器相关的标准信息：
1.JB/ZQ 4388-2006：这个标准可能涉及到YWZ系列制动器的某个具体技术要求或设计规范，但具体内容未给出，通常这种标准会规定产品的性能参数、结构要求、试验方法、检验规则等。

2.GB6333-86：这是YWZ10系列电力液压块式制动器安装尺寸的标准，规定了制动器在设备上安装时的尺寸规格和公差要求。

3.JB6406-2006：这是YWZ10系列的技术要求标准，详细说明了该系列制动器在使用过程中应达到的各项性能指标和技术条件。

4. YWZ9系列也有其特定的全寿命周期管理标准，包括规格型号、技术参数以及匹配的推动器型号等信息。

二、应用范围
臂架类起重机旋转机构、桥式起重机的大车或小车驱动机构的减速和停车制动。
三、使用条件
环境温度:-20℃~+50℃ 相对湿度:环境空气的年平均相对湿度不超过75%，超出此条件时应采用防腐型产品。 电源、电压、频率:三相交流、380V、50HZ; 单相交流、220V、50HZ ▲ 型接线时电压等级:电压220V； Y 型接线时电压等级:电压380V。 适应工作制:断续工作 S3-60%。
SANZHAN INERTIA BRAKE
长沙三占惯性制动有限公司属于长沙高新技术产业开发区的高新技术 企业，成立于 1998 年，公司已通过 ISO9001：2 000 质量体系认证。公司拥 有多项独立知识产权，其主导产品惯性制动器已广泛应用于各行各业，并 在国内国际市场形成了一定的用户网络。
公司通过“创新、完善、调整、优化、提高”，着力提升管理水平，不 断加大研发力度，团结奋进，锐意创新，相继推出多种技术领先、具有市 场竞争力的产品，在传动产品行业迈开了坚实的步伐。
EV0.75- Ⅱ
EV1.5- Ⅱ
EV2.2- Ⅱ
额定容量(KVA)
1.5
3.0
4.0
额定输入电压(V)
380V~440V 50Hz
380V~440V 50Hz
380V~440V 50Hz
额定输入电流(A)
3.4
5.0
5.8
额定输出电压(V) 额定输出电流(A)
0~380V/440V 0Hz~100Hz
YWK10-500/201 PED201/60 3550
安装尺寸
n b FG
EH
重量 A M Kg
8 80 90 165 220 520 450 160 48

YWZ5电力液压块式制动器
YWZ5-200/23
YWZ5-200/23电力液压制动器 YWZ5电力液压推杆制动器 YWZ5制动器 YWZ5液压制动器
广泛用于起重、冶金、矿山、港口、码头、建筑等机械驱动装置的减速和停车制动。

其安装尺寸和制动力矩参数符合JB/T6046-2006标准。

匹配Ed系列推动器
性能安全可靠、制动平稳、动作频率高、制动力矩可调。

主要摆动铰点设自润滑轴承，传动效率高、寿命长，在使用过程中始终保持两侧瓦块退距均等，避免因退距不均使一侧制动衬垫浮帖制动轮的现象。

制动弹簧布置在弹簧管内，并在一侧设有制动力矩标尺，调整方便，直观。

可通过增设附加装置实现某些附加功能：
手动释放装置
释放（开闸）或闭合（闭闸）限位开关，可实现制动器是否正常释放或闭合的信号显示或连锁保护。

采用带下降延时阀的推动器推动，可实现制动器的延时闭合。

使用条件和规程：
环境温度: －25℃～＋45℃。

空气相对湿度：≤90%
海拔高度：符合GB755-2000标准。

电源：三相交流50Hz·380V. (根据用户要求也生产用于要求可提供60Hz或不同电压的产品。

适应的工作制：连续（S1）和断续（S3-60%）工作制。

YWZ5电力液压块式制动器广泛用于起重、冶金、矿山、港口、码头、建筑等机械驱动装置的减速和停车制动。

其安装尺寸和制动力矩参数符合JB/T6046-2006标准。

匹配Ed系列推动器性能安全可靠、制动平稳、动作频率高、制动力矩可调。

主要摆动铰点设自润滑轴承，传动效率高、寿命长，在使用过程中始终保持两侧瓦块退距均等，避免因退距不均使一侧制动衬垫浮帖制动轮的现象。

制动弹簧布置在弹簧管内，并在一侧设有制动力矩标尺，调整方便，直观。

可通过增设附加装置实现某些附加功能：手动释放装置释放（开闸）或闭合（闭闸）限位开关，可实现制动器是否正常释放或闭合的信号显示或连锁保护。

采用带下降延时阀的推动器推动，可实现制动器的延时闭合。

使用条件和规程：环境温度: －25℃～＋45℃。

空气相对湿度：≤90%海拔高度：符合GB755-2000标准。

电源：三相交流50Hz·380V. (根据用户要求也生产用于要求可提供60Hz或不同电压的产品。

适应的工作制：连续（S1）和断续（S3-60%）工作制。

二、使用条件1、环境温度-20℃~+50%(低于推动器改为YH-10航空液压油)2、空气相对湿度不大于90%3、一般用于三相交流电源，50HZ，380V；4、海高度符合GB755-87标准；5、在无爆炸危险，且介质中无足以腐蚀金属和破坏绝缘的气体及放电尘埃中；6、YZW、YZW3使用YTI系列推动器，一般适用于垂直工作，倾斜度不超过±去15°三、产品型号及意义四、外形尺寸图五、YWZ5技术数据、外形尺寸表(毫米) 型号匹配推动器 制动力矩 牛顿·米 退距 A b C d D E F G1 G2 H h1 i K M n 重量YWZ5-160/23 Ed23/5 180 0.8 428 65 160 160 14 150 85 144 191 395 132 55 130 110 8 20 YWZ5-200/23 Ed23/5 112-224 1 448 80 160 100 14 165 90 165 195 487 160 55 145 120 15 27 YWZ5-200/30 Ed30/5 140-315 445 33 YWZ5-250/23 Ed23/5 140-224 1.25 503 100 160 250 18 200 100 200 223 553 190 65 180 145 17 38 YWZ5-250/30 Ed30/5 180-315 500 44。

电力液压块式制动器使用、维护
YW系列电力液压块式制动器
1
电力液压块式制动器结构及原理说明
制动拉杆(退距调整杆) 三角杠杆
推动器
制动弹簧
三角杠杆
力距调整螺母
手柄杠杆
推动器 制动臂
制动弹簧
制动瓦
力距调整螺母 制动拉杆(退距调整杆) 制动臂
制动瓦
连接螺栓
连接螺栓
均等杠杆
联锁销
锁紧螺母 电缆进线管
均等杠杆 联锁销 锁紧螺母
3
制动器工作原理图
制动弹簧
制动瓦 制动轮 制动弹簧 推动器
YW、YWB、YWZ5、YWZE系列
制动瓦 制动轮
推动器
YWZ2、YWZB、YWZ4、YWZD系列
4
制动器的安装
1.安装前注意事项
安装前注意事项 核对待装的制动器选型（包括电源电压、频率及推动器型号）是否和 要求相符。 检查制动衬垫摩擦面是否沾有影响摩擦力的油污，油漆及其它杂质。 检查制动轮表面不得有较严重的锈蚀、油污、电焊伤痕、不平整等缺 陷，严禁使用已发生裂纹或其它严重缺陷的制动轮。 制动轮绕轴旋转时，其径向跳动量不大于0.15；制动轮表面粗糙度应 为3.2。
允差 ±1 ±1.5
±2
K(mm)
公称 130 145 180 220 270 325 400 450 520
允差 ±0.5 ±0.8 ±1.5
i (mm)
公称 允差
55
65 ±0.5
80 100 130 170 190 ±0.8 210
中心偏移(mm)
S≤
e≤
±1.5 ±1.5
±2.5 ±3
±3.5 ±5
11
制动器的调整

电力液压制动器YWZ-300/45正常工作条件环境温度-20℃～40℃；完全相对湿度不大于90%；在无爆炸危险的介质中，且介质中无足以腐蚀和破坏绝缘的气体和导电尘埃的环境中；安装地点的海拔高度符合GB755-87标准，适用于三相380V，50Hz交流电源。

电力液压制动器YWZ-300/45主要技术参数型号匹配推动器制动力矩N.M 退矩b C D d F G1 G2 H h1 i K MYWZ-100/18 MYT1-18ZB/2 40 0.6 70 137 100 13 75 125 125 384 100 40 110 138YWZ-150/25 MYT1-25ZB/4 100 0.6 90 154 150 17 100 170 170 437 140 60 150 138YWZ-200/25 MYT1-25ZB/4 200 0.7 90 154 200 17 100 195 195 440 170 60 175 156YWZ-300/25 MYT1-25ZC/4 320 0.7 140 154 300 22 130 280 280 692 240 80 250 200YWZ-300/45 MYT1-45Z/5 630 0.7 140 178 300 22 130 280 280 600 240 80 250 200YWZ-400/45 MYT1-45Z/6 1000 0.8 180 178 400 22 180 360 360 735 320 130 325 265YWZ-400/90 MYT1-90Z/8 1600 0.8 180 210 400 22 180 360 360 740 320 130 325 265YWZ-400/125 MYT1-125Z/10 2200 0.8 180 254 400 22 180 360 360 850 320 130 325 271YWZ-500/125 MYT1-125Z/10 2650 0.8 200 210 500 22 200 415 415 885 400 150 380 310YWZ-600/90 MYT1-90Z/8 3200 0.8 240 210 600 26 220 505 520 1082 475 170 475 390YWZ-600/180 MYT1-180Z/12 5000 0.8 240 254 600 26 220 505 520 1082 475 170 475 390YWZ-700/180 MYT1-180Z/12 8000 0.8 280 254 700 34 270 580 600 1225 550 200 540 585YWZ-800/180 MYT1-180Z/12 10000 0.8 320 254 800 34 320 677 697 1417 600 240 620 510YWZ-800/230 MYT1-320Z/12 12500 0.8 320 375 800 34 320 677 697 1417 600 240 620 1100电力液压制动器YWZ-300/45用途YWZ系列电力液压块式制动器，采用MYT1系列推动器作为制动器的驱动装置。

YWZ制动器说明书一、工作原理该系列液压推杆制动器由制动架和相匹配的YT1型电力液压推动器两大部分组成。

当通电时，电力液压推动器动作，其推杆迅速升起，并通过杠杆作用把制动瓦打开（松闸）；当断电时，电力液压推动器的推杆在弹簧力的作用下，迅速下降，并通过杠杆作用把制动瓦合拢（抱闸）。

二、制动器的安装及调整1、制动器安装方式：1.1 纵装：松开螺母4、5使主弹簧处于自由状态，松开6、8螺母，转动螺杆7撑开制动臂，再将制动器套装在制动轮上。

9—弹簧座 10—弹簧架刻度机1.2 横装：当制动轮已装在电机与其它机件之间时，松开螺母4、5、6、7、8，转动螺杆取下螺杆3和7，将制动臂放倒。

从侧面装到制动轮上。

2、制动器的调整2.1 推动器工作行程的调整在保证闸瓦最小退距的情况下，推动器的工作行程愈小愈理想，因此需要调节其安装高度H1，其调整方法：松开螺母6和8（见图），转动螺杆7，使H1安装尺寸符合表1的要求。

调好后拧紧螺母6、8。

2.2 制动力矩的调整松开螺母4，夹住螺杆的尾部方头，转动螺母5，使方形弹簧座位于弹簧架刻线以内，调整发后将螺母4和5拧紧退即可。

2.3 制动瓦的退距调整当制动瓦打开时，调整螺栓1，使两边退距基本保持一致。

2.4 固定制动瓦的螺母（见图），应松紧适当，使制动瓦与制动轮可以随位。

三、使用和维修应定期检查制动器的工作状况，检查时应着重以下各项：1、制动器的构件无能运动是否正常，调整螺母是否紧固。

2、推动器的构件是否正常，液压油是否足量。

有无漏油和渗油现象。

引入电线的绝缘是否良好。

3、尺寸H1不得小于表1所列之最小尺寸，如超出要求须立即调整，否则失去制动作用。

4、制动瓦是否正常的靠在制动轮上，磨擦表面的状态是否完好，有无油腻脏物。

当制动衬垫的厚度达到表2中的数值时，则应更换制动衬垫。

5、制动轮的温度不应超过200℃。

6、杠杆和弹簧发现裂纹应更换。
