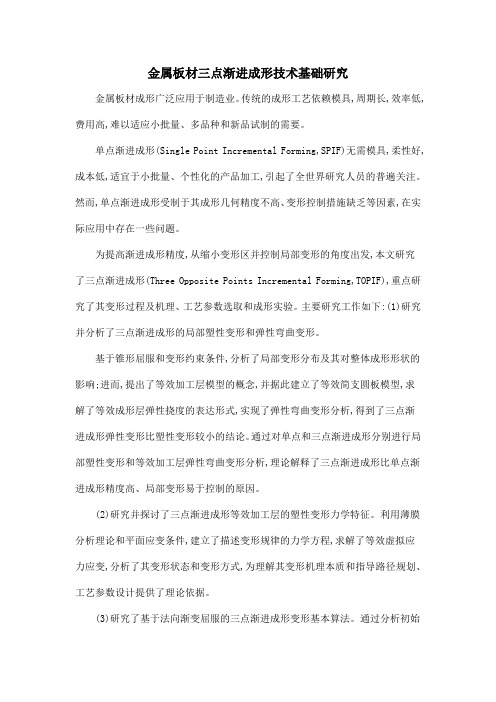

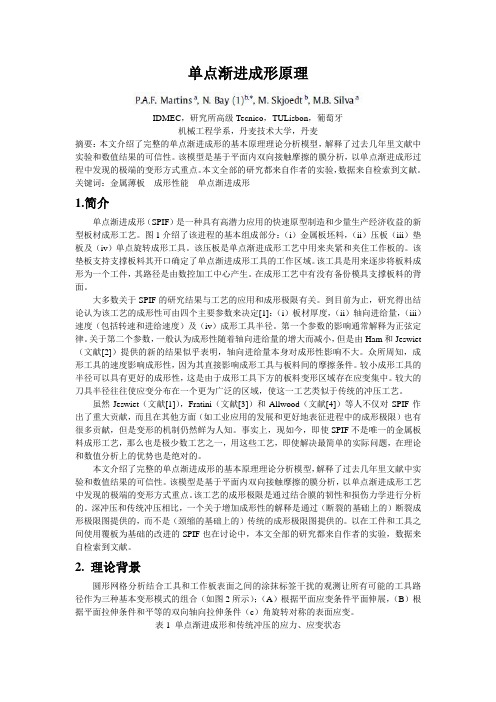

单点渐进成形原理IDMEC，研究所高级Tecnico，TULisbon，葡萄牙机械工程学系，丹麦技术大学，丹麦摘要：本文介绍了完整的单点渐进成形的基本原理理论分析模型，解释了过去几年里文献中实验和数值结果的可信性。
该模型是基于平面内双向接触摩擦的膜分析，以单点渐进成形过程中发现的极端的变形方式重点。
本文全部的研究都来自作者的实验，数据来自检索到文献。
关键词：金属薄板成形性能单点渐进成形1.简介单点渐进成形（SPIF）是一种具有高潜力应用的快速原型制造和少量生产经济收益的新型板材成形工艺。
图1介绍了该进程的基本组成部分：（i）金属板坯料，（ii）压板（iii）垫板及（iv）单点旋转成形工具。
该压板是单点渐进成形工艺中用来夹紧和夹住工作板的。
该垫板支持支撑板料其开口确定了单点渐进成形工具的工作区域。
该工具是用来逐步将板料成形为一个工件，其路径是由数控加工中心产生。
在成形工艺中有没有备份模具支撑板料的背面。
大多数关于SPIF的研究结果与工艺的应用和成形极限有关。
到目前为止，研究得出结论认为该工艺的成形性可由四个主要参数来决定[1]：（i）板材厚度，（ii）轴向进给量，（iii）速度（包括转速和进给速度）及（iv）成形工具半径。
第一个参数的影响通常解释为正弦定律。
关于第二个参数，一般认为成形性随着轴向进给量的增大而减小，但是由Ham和Jeswiet （文献[2]）提供的新的结果似乎表明，轴向进给量本身对成形性影响不大。
众所周知，成形工具的速度影响成形性，因为其直接影响成形工具与板料间的摩擦条件。
较小成形工具的半径可以具有更好的成形性，这是由于成形工具下方的板料变形区域存在应变集中。
较大的刀具半径往往使应变分布在一个更为广泛的区域，使这一工艺类似于传统的冲压工艺。
虽然Jeswiet（文献[1]），Fratini（文献[3]）和Allwood（文献[4]）等人不仅对SPIF作出了重大贡献，而且在其他方面（如工业应用的发展和更好地表征进程中的成形极限）也有很多贡献，但是变形的机制仍然鲜为人知。

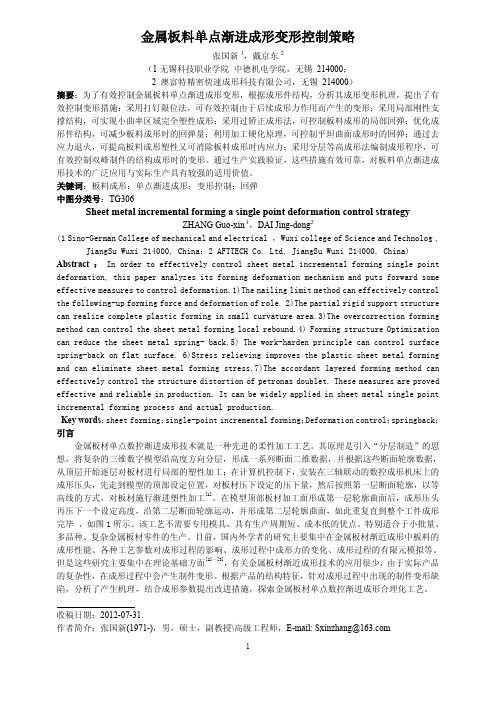

金属板料单点渐进成形变形控制策略张国新1，戴京东2（1无锡科技职业学院中德机电学院，无锡214000；2 澳富特精密快速成形科技有限公司，无锡214000）摘要：为了有效控制金属板料单点渐进成形变形，根据成形件结构，分析其成形变形机理，提出了有效控制变形措施：采用打钉限位法，可有效控制由于后续成形力作用而产生的变形；采用局部刚性支撑结构，可实现小曲率区域完全塑性成形；采用过矫正成形法，可控制板料成形的局部回弹；优化成形件结构，可减少板料成形时的回弹量；利用加工硬化原理，可控制平坦曲面成形时的回弹；通过去应力退火，可提高板料成形塑性又可消除板料成形时内应力；采用分层等高成形法编制成形程序，可有效控制双峰制件的结构成形时的变形。
通过生产实践验证，这些措施有效可靠，对板料单点渐进成形技术的广泛应用与实际生产具有较强的适用价值。
关键词：板料成形；单点渐进成形；变形控制；回弹中图分类号：TG306Sheet metal incremental forming a single point deformation control strategyZHANG Guo-xin 1，DAI Jing-dong2(1 Sino-German College of mechanical and electrical ，Wuxi college of Science and Technolog ,JiangSu Wuxi 214000, China；2 AFTTECH Co. Ltd, JiangSu Wuxi 214000, China) Abstract ：In order to effectively control sheet metal incremental forming single point deformation, this paper analyzes its forming deformation mechanism and puts forward some effective measures to control deformation.1)The nailing limit method can effectively control the following-up forming force and deformation of role. 2)The partial rigid support structure can realize complete plastic forming in small curvature area.3)The overcorrection forming method can control the sheet metal forming local rebound.4) Forming structure Optimization can reduce the sheet metal spring- back.5) The work-harden principle can control surface spring-back on flat surface. 6)Stress relieving improves the plastic sheet metal forming and can eliminate sheet metal forming stress.7)The accordant layered forming method can effectively control the structure distortion of petronas doublet. These measures are proved effective and reliable in production. It can be widely applied in sheet metal single point incremental forming process and actual production.Key words：sheet forming；single-point incremental forming；Deformation control；springback；引言金属板材单点数控渐进成形技术就是一种先进的柔性加工工艺。

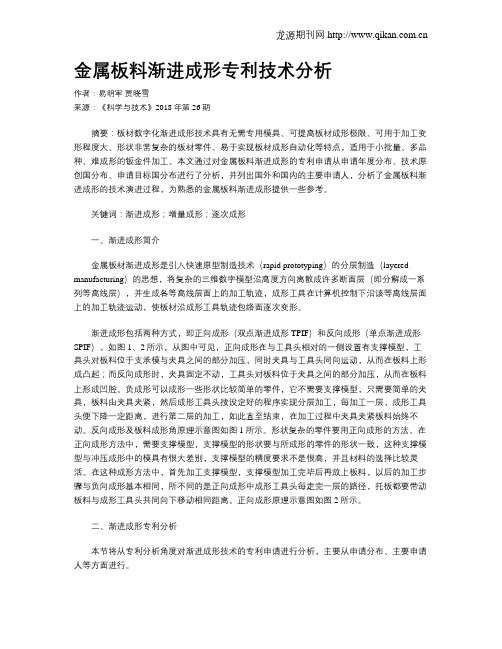

金属板料渐进成形专利技术分析作者：易明军贾晓雪来源：《科学与技术》2018年第26期摘要：板材数字化渐进成形技术具有无需专用模具、可提高板材成形极限、可用于加工变形程度大、形状非常复杂的板材零件、易于实现板材成形自动化等特点，适用于小批量、多品种、难成形的钣金件加工。
本文通过对金属板料渐进成形的专利申请从申请年度分布、技术原创国分布、申请目标国分布进行了分析，并列出国外和国内的主要申请人，分析了金属板料渐进成形的技术演进过程，为熟悉的金属板料渐进成形提供一些参考。
关键词：渐进成形；增量成形；逐次成形一、渐进成形简介金属板材渐进成形是引入快速原型制造技术（rapid prototyping）的分层制造（layered manufacturing）的思想，将复杂的三维数字模型沿高度方向离散成许多断面层（即分解成一系列等高线层），并生成各等高线层面上的加工轨迹，成形工具在计算机控制下沿该等高线层面上的加工轨迹运动，使板材沿成形工具轨迹包络面逐次变形。
渐进成形包括两种方式，即正向成形（双点渐进成形TPIF）和反向成形（单点渐进成形SPIF），如图1、2所示，从图中可见，正向成形在与工具头相对的一侧设置有支撑模型，工具头对板料位于支承模与夹具之间的部分加压，同时夹具与工具头同向运动，从而在板料上形成凸起；而反向成形时，夹具固定不动，工具头对板料位于夹具之间的部分加压，从而在板料上形成凹腔。
负成形可以成形一些形状比较简单的零件，它不需要支撑模型，只需要简单的夹具，板料由夹具夹紧，然后成形工具头按设定好的程序实现分层加工，每加工一层，成形工具头便下降一定距离，进行第二层的加工，如此直至结束，在加工过程中夹具夹紧板料始终不动。
反向成形及板料成形角原理示意图如图1所示。
形状复杂的零件要用正向成形的方法。
在正向成形方法中，需要支撑模型，支撑模型的形状要与所成形的零件的形状一致，这种支撑模型与冲压成形中的模具有很大差别，支撑模型的精度要求不是很高，并且材料的选择比较灵活。
类型多样的金属板材无模成形技术1.金属板材无模成形简介金属板材无模成形是指使用非模具的成形工具强迫金属板材发生渐进的塑性变形，最终得到所需零件的加工方法。
由于市场需求的多样化，机械和控制技术的进步，促使金属板材无模成形有了较快的开展，国内外许多企业学者进展了大量的研究。
目前比拟典型的板材无模成形方法有成形锤渐进成形、旋压成形、多点成形和数字化渐进成形等。
通过不同的板材成形方法来了解各种成形技术的开展及其优缺点。
2.无模成形的类型及特点2.1CNC成形锤渐进成形法[1]该方法使用刚性冲头和弹性下模，对板材各局部区域分别打击成形，逐步成形为所需形状的加工工艺。
成形锤渐进成形法成形方法简单，成形速度较快，但是该技术只能成形形状比拟简单的工件，而且成形后留下大量的锤击压痕点，影响制品的外表质量，因而还必须进展后续处理。
成形锤渐进成形示意图2.2喷丸成形[2]喷丸成形是利用高速弹丸撞击金属板材的一个外表，使受撞击外表及其下一层金属产生塑性变形，导致面内产生剩余应力，在此应力作用下逐步使板材到达要求外形的一种成形方法。
目前其主要应用在航空航天领域，如波音和空中客车等飞机制造公司在其现代客机的生产中，都已采用了喷丸成形方法。
喷丸成形的主要优点：〔1〕零件长度不受喷丸成形方法的限制，现代飞机蒙皮零件的长度已达32 m，假设采用其他方法，设备投资将急剧增加；〔2〕工艺装备简单，无需成形模具，只需简单的夹具，准备周期短，固定投资少；〔3〕在进展成形的同时，可对板料起到强化作用；〔4〕可对变厚度的板料进展成形；〔5〕既可成形单曲率外形，又可成形双曲率外形，如机翼上下气动弯折区或非直母线区。
A380飞机超临界外翼下翼面整体壁板长度30余m、厚度30余mm，是迄今采用喷丸成形技术所获得的长度最长、厚度最大的构件，代表了国际喷丸成形工艺技术的最新成果。
2.3 旋压成形[3-5]旋压成形是一种将金属坯料装在芯模的顶部，旋轮通过轴向运动和径向运动，使旋转坯料在旋轮滚压作用下产生局部连续塑性变形，最终获得所要求的薄壁回转体零件的塑性加工方法。
（３）该技术是对板材局部加压，变形连续积累而达到整体成形，具有变形工艺力小，设备小，投资少；近似于静压力、振动小、噪音低，可以成形其他技术无法成形的零件。
（４）易于实现自动化，三维造型，工艺规划，成形过程模拟、成形过程控制等过程全部采用计算机技术，实现ＣＡＤ／ＣＡＭ／ＣＡＥ一体化生产，是一项很有发展前途的先进制造技术。
但到目前为止该技术还限于实验室研究阶段，而且大多数仅限于研究轴对称零件，零件形状简单，有关基础理论的研究还没有展开。
日本的ＡＭＩＮＯ公司制造出样机，但缺乏相应的成形基础研究，缺乏基于成形理论的控制软件。
除了同本（和我国华中科技大学）有少量报道［”】，国内外还没有作广泛研究。
图１．２日本ＡＭＩＮｏ公司所开发的一种样机圈１．３数字化无模渐进成形加工的薄壳类样件目前国内华中科技大学快速成形中心也已经开发出样机，如图１．４所示，１．４板材单点渐进成形样机图１．５成形的样梓ＡＮＳＹＳ／Ｌ￥＿ＤＹＮＡ是全缴界范围连最知名的有限元显式求解程序。
程序翼：发的最初稿的是为北约组级的武器结构设计、防护结构服务，是该组织的ＰｕｂｌｉｃＤｏｍａｉｎ程序，后来巍驶化后广泛传揆剔世爨各地的研究机构和大学。
从理论肇口算法蕊言，ＬＳＤＹＮＡ怒嗣前所有的显式求解程序的弊租和理论基础。
经过多年豹发展，ＬＳＤＹＮＡ已经成为功能最丰寓、应用领域最广、全球用户最多的有限元显式求勰程序。
ＡＮＳＹＳ／Ｌ￥ＤＹＮＡｔ２７１１２８］ｆ２９】的应用领域是：各种爆炸过程仿真、高速弹丸对板靶的穿翠模拟、离速碰潼模拟（如飞机、汽车、火车、船舶碰撞事故簪｝起的结构动力响应和破坏）、乘客的安全性分析（保护气囊与假人的相互作用，安全惜的可靠性分析）、零件制造（冲逶、锻压、铸造、挤压、礼制、越塑性成形等）、机械部件的运动分析、建筑物的地震设计、罐状容器的设计、生物医学工程等这些高度非线性复杂瞬态动力学闯题。
·高发非线性瞬态动力分析高速大整碰撞分辑·复杂运动学分析爨１。
学术研讨127在现阶段的板材加工技术中，无模成形技术得到了广泛重视，应用也越来越普遍，这种加工成形技术是对于传统模具成形技术的升级，渐进成形技术更加适用于小批量、多品种的工件加工，对于一些行业的多样化零件需要能够提供个性化的服务。
目前金属板材的单点渐进成形技术应用中还有一些不足和问题，针对实际加工中的工艺参数的选择，对于成形加工中的破製问题的避免，这些都需要解决，在相关的物理实验中，一般很难直接获取成形加工中相应的压应力、应变力等数据，多是通过间接测量来掌握一些局部数据的，无法为渐进加工过程提供精准的数据参考和变形机理，对此尝试通过使用有限元数值模拟来实现，能够有效解决这一问题，将其应用到渐进成形机理的研究中，能够对于板材成形工艺效果进行有效提升。
金属板材单点渐进成形数值模拟及机理探讨◊池州职业技术学院孙亮罗佳1金属板材单点渐进成形原理金属板材的渐迸换主要是通过将分层制造以及快速原型制造技术结合起来，通过在三维立体模型中按照一定的高度以及方向离散成多个断面层，形成不同等高线层面的具体加工轨迹，在相关的翊工具辅助下，按照等高线层面上加工轨迹运动，确保板材能够沿着腳工具轨迹进行逐渐变形，也就是通过工具头的运动的包络面来替换传统模具的型面，实现对于金属板材的逐次局部变形，最后将板材冲压程序要的工件形态的过程。
这板材加工技术通过对于代加工金属板材进行固定，利用夹具来固定代加工板材的位置，也可以葩使用馳圈将板材上下部位压紧，相应的压边圈也可以按照实际的成形需要来对于板材进行上下移动，再将设备和代加工部件固定在三轴数控机床中，在 成形加工的过程中，机床按照设定好的编程进行成形轨迹生成和加工，工具头沿着等高线的行加逸动，根据首层截面轮廓的成形轨迹来设置相关指令，针对飯板材《^塑性加抄作，强成首层截面加工后，将工具头沿着轴的方向进行下压，继续进行下一层的截面轮廓成形轨迹加工，重复上述的操作过程，最终完成曲加工任务。
