低压开关柜技术协议

0.4kV 低压开关柜采购技术协议买方(甲方)：卖方(乙方) ：............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................中国石化0.4kV 低压开关柜采购技术协议为做好中国石化主要电气设备的采购工作，统一中国石化行业主要电气设备采购技术要求，特制订本技术协议。

编号：_____________ 400V低压开关柜技术协议买方：___________________________卖方：___________________________设计单位：_________________________签订日期：_______年______月______日买方：卖方：设计单位：1.总则1.0.1本设备技术协议书适用于XX项目一期2X600MW新建工程400V交流厂用低压开关柜及其附属设备。

本协议书提出了开关柜及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。

1.0.2卖方提供的设备应是符合本技术要求、适用于交流额定电压400V、额定频率50HZ的火力发电厂厂用电系统、完整的成套开关设备，在符合使用环境条件情况下，接通电源即可使用。

1.0.3本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书要求的优质产品。

1.0.4本技术协议书使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.0.6招标时附图仅作招标用，不能作为制造依据，制造需另见订货图。

1.0.7附图中注明为靠墙布置的开关柜，其结构应满足本技术协议书的规定。

1.0.8本技术协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.0.9本技术协议书未尽事宜，由买、卖双方协商确定。

1.0.10 本工程全面采用KKS编码标识系统。

卖方所提供的设备和技术文件（包括图纸）采用KKS标识系统。

卖方采用买方提供的标准；标识原则、方法和内容由设计院提供。

2.工程概况云南XX电厂打铁坝厂址位于XX，到XX县城的公路距离约34km。

西距县级XX 区约10km。

厂址大部分场地位于XX中，XX河自北向南流过厂址，XX河为电厂排水受纳水体。

XX沟灰场在厂址XX1.6km，XX山煤矿区位于厂址的南面。

低压开关柜及母线槽框架技术协议（动力站补充协议）需方：供方：年月日所有的厂用PC段进线级辅助厂房PC段进线对照图纸采用如下配置：方案一1.3 2500A母线进线注1：MICOM P141、MICOM P143综合保护继电器由需方提供。

厂家考虑继电器重量对门板的影响。

注2：配置的电动机侧出线柜1000*2200*800。

报价：取消母联断路器，整体报价一半。

注1：MICOM P141、MICOM P143综合保护由需方提供。

注2：配置的电动机侧出线柜1000*2200*800。

报价：取消母联断路器，整体报价一半。

注1：MICOM P141、MICOM P143综合保护由需方提供。

注2：配置的电动机侧出线柜1000*2200*800。

报价：取消母联断路器，整体报价一半。

方案一1.7 1000A母线进线和母联的配置表注1：MICOM P141、MICOM P143综合保护由需方提供。

注2：配置的电动机侧出线柜1000*2200*800。

报价：取消母联断路器，整体报价一半。

PC柜上的MCC柜电源出线按照以下配备根据图纸选用以下的方案8 事故电源柜方案二2.1 800母线进线和母联的配置表（两进线无母联）方案二2.2 630母线进线和母联的配置表（两进线无母联）方案一1.2 800母线进线和母联的配置表（四进线一母联）综合保护由需方提供配置的电动机侧出线柜1000*2200*800方案一1.3 630母线进线和母联的配置表（四进线一母联）综合保护由需方提供配置的电动机侧出线柜1000*2200*800MCC柜电源进线按照以下配备（备注：进线开关取消脱扣跳闸功能）方案二2.1 800母线进线和母联的配置表（两进线无母联）方案二2.2 630母线进线和母联的配置表（两进线无母联）方案一1.2 800母线进线和母联的配置表（四进线一母联）综合保护由需方提供配置的电动机侧出线柜1000*2200*800方案一1.3 630母线进线和母联的配置表（四进线一母联）低压开关柜框架技术协议所有的 PC段的PT选型及安装，二次电压回路按照设计院提供的图纸进行安装，在PC盘柜上增加低电压跳闸小母线。

低压开关柜技术协议（共5篇）第一篇：低压开关柜技术协议低压开关柜技术协议供方所提供的低压开关柜设备应满足以下要求：一、型号：MNS抽屉式。

数量：2台。

颜色：驼灰色。

尺寸：800宽*800深*2200高二、技术参数1、额定工作电压：380V/220V2、额定绝缘电压：660V3、额定频率：50Hz4、防护等级：IP305、符合标准：GB7251-2006三、技术要求1、开关柜的结构应保证维护人员的安全和便于操作、维护、巡视、维修和试验。

2、开关柜内各元器件应符合各自的技术标准（附带其合格证书，出厂试验单及详细技术资料）。

3、主母线及分支母线应采用铜母线，母线搪锡，母线相序色按新国标，TN-S系统。

4、开关柜内开关容量、数量和基本线路方案见线路方案图。

5、馈电柜断路器面板旋钮开关可挂安全挂锁。

6、进线柜面板应有综合数显表，显示各项电流、电压、有功功率、无功功率和电能计量。

馈电柜面板应有各断路器合闸指示灯。

四、元件选型1、进线柜主开关选用国产万能式断路器，隔离刀闸选用国产品牌。

2、馈电柜断路器和附件选用施耐德系列产品。

五、图纸要求1、随柜附完整配电系统图，文字符号、图例、线型应符合国标和电气专业设计规范和惯例。

2、一、二次线路原理图塑封在柜门内。

第二篇：低压开关柜壳体材料低压开关柜壳体材料低压开关柜的壳体材料主要有覆铝锌板、镀锌钢板和冷轧钢板这三种，东莞市欧申电气设备有限公司为您介绍这三种壳体材料各有什么样的特点。

覆铝锌板镀铝锌钢板是广泛应用于建材、家电、汽车、环境、机械、船舶等诸多领域的一种合金镀层钢板。

镀铝锌钢板是铝锌合金结构组成，由55%铝、43.4%锌与1.6%硅在600℃高温下凝固而组成，其整个结构由铝－铁－硅－锌，形成致密的四元结晶体的一种合金镀层钢板。

镀锌钢板1937年美国建立了第一条连续热镀锌带钢生产线，1942年在美国建成了第一条连续电镀锌带钢生产线，从进入工业性生产至今已有160多年的生产历史。

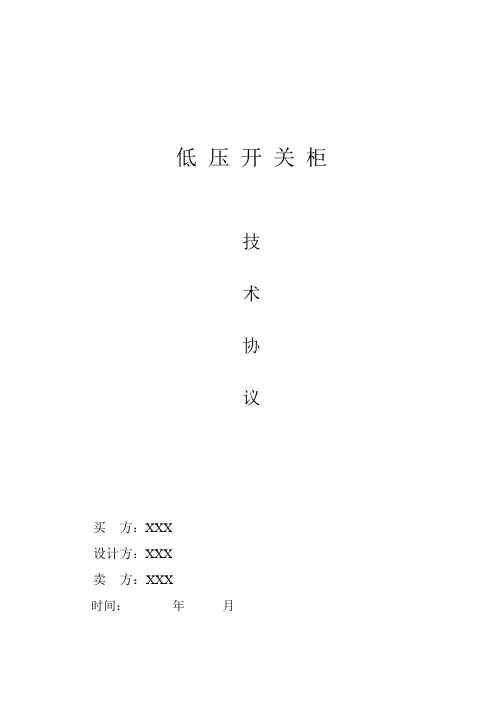

低压开关柜技术协议买方：XXX设计方：XXX卖方：XXX时间：年月1 概述1.1 用途本技术协议适用于AAA工程设计中选用的380/220V低压开关柜。

1.2 范围本技术协议适用于380/220V低压开关柜的设计、制造、供货、安装、检查和试验的最基本要求。

1.3 标准和规范设备的设计、制造，器件的配置应符合下述标准、规范和规定。

电气设备应同最新版本的IEC相关标准中国国家标准及规范GB供货设备可采用供货厂商所在国的国家标准除另有说明外，使用设备和材料的供应地点、安装方式、防护等级、电气安全、人身安全、防火、防爆和操作技术均应符合国际标准，同时还应符合制造厂所在国家的要求。

2 卖方的责任2.1 卖方应按照本技术协议及其它有关文件的要求，提供380/220V开关柜的设计、制造、供货、检查、试验及现场安装调试的技术服务工作。

2.2 本技术协议与相关法规、标准、数据表、询价书等之间的任何矛盾应由买方负责澄清。

2.3 不允许用假设来掩盖数据的不足，卖方有责任由买方或其它渠道获取可靠的数据。

2.4 卖方应提供全部图纸、计算书、试验报告和技术文件。

2.5 卖方应提供380/220V开关柜基础的土建设计资料。

2.6 为确保正确的安装和维修，卖方应提供所有必须的或附加的设备、两年的备品备件、专用工具及附件的清单。

即使这些设备在技术协议或数据表中未列出。

2.7 卖方应列出并详细描述所有针对本技术协议及相关规范做出的所有变更。

在采购阶段所有已同意的例外和变更应列表保留，如果做出进一步变更时，应对清单进行更新，将保存在档案中。

2.8 380/220V开关柜运输和储藏过程中的保护和包装。

2.9 设备试运转中所必须的消费品。

2.10 卖方应根据买方的日程按排，开关柜开箱、安装、调试、送电阶段派遣资深工程师到买方现场指导，并承诺在质保期内履行售后服务并保证在24小时内到达现场。

3 环境条件除在数据表中另有说明外，开关柜设计应适用于下述条件：3.1 安装地点：户内3.2 温度设计温度：最高: 40℃最低: -15℃平均：≤35℃极端最高温度: 44.7℃3.3 湿度日平均相对湿度: 95%月平均相对湿度: 90%3.4 海拔高度: <1000m3.5 地震烈度： 7度4 主要技术参数及要求低压开关柜应取得国家“3C”认证，且技术参数满足订货要求。

低压开关柜及动力配电箱技术协议规范书1. 引言低压开关柜及动力配电箱是电力系统中的重要组成部分，与电源之间的联系紧密，是保证电力系统正常运行的关键设备之一。

为提高低压开关柜及动力配电箱的产品质量及技术水平，本规范书制定了以下技术协议。

2. 术语及定义2.1 低压开关柜低压开关柜是供电系统中控制、保护、测量和馈电的设备，它采用低压电器成套设备组成，具有母线、开关、测量和控制元件等功能模块，其外壳及内部各组成部分必须符合国家及行业标准要求。

2.2 动力配电箱动力配电箱是低压电力配电设备，用于对工业及民用建筑区域内的进线电压进行分配和控制，在其内部实现多路短路与过载保护等功能。

动力配电箱的外壳和所有内部元器件必须符合国家和行业标准要求。

3. 设计要求3.1 性能要求低压开关柜及动力配电箱应满足以下性能要求：•可靠性：产品应具有高可靠性，各部件应能完成自身的基本功能。

•安全性：产品应满足安全性要求，能够保证人身及设备安全。

•维护性：产品的各部位应便于检修及维护，以保证其正常运行。

•环保性：产品的各个环节应符合环境保护要求，对环境不产生污染。

3.2 结构要求低压开关柜及动力配电箱应满足以下结构要求：•外形精致，尺寸标准，方便搬运及安装。

•外壳材料要求有足够的硬度，抗摔、防腐、防水、防潮、防尘。

•内部零部件良好密封，防止潮气、灰尘和异物侵入，造成危险或影响正常工作。

3.3 运行要求低压开关柜及动力配电箱应满足以下运行要求：•开关止动准确可靠，换相准确，操作轻便。

•智能电度表和保护元器件应具有自检、自动环形记录等先进功能。

•锁具可靠，坚固耐用，防盗保密。

4. 生产要求4.1 工艺流程生产过程应符合以下流程：原材料进厂→ 设计→ 检验→ 投产→ 加工→ 装配→ 检验→ 成品入库→ 出厂检验。

4.2 工艺规范生产过程中应符合国家及行业标准要求。

如各种接线、插拔、表面处理、塑封密封、机械装配、探伤、电气测试、遥控等应符合标准要求。

技术协议甲方：乙方：经甲乙双方协商，就甲方购买GGD型低压开关柜达成一致意见，具体协议如下：一、产品型号、制造标准产品型号：GGD，数量10台；表面处理颜色：浅驼灰，产品符合的标准：GB7251.1 二、技术参数构架外形尺寸三、使用环境4.1 环境条件4.1.1安装地点：户内4.1.2温度环境温度：最高：40℃最低：-5℃平均：≤35℃4.1.3 湿度日平均相对湿度：≤95％月平均相对湿度：≤90％4.1.4 海拔海拔高度：＜1000m4.1.5 地震烈度：不超过7度4.2 电气使用条件4.2.1 供电电源正常为额定电压、频率和在数据表上说明的中性点接地系统。

额定电压：三相五线、380V/220V额定频率：50Hz4.2.2 低压开关柜在额定电流状态时，当供电电源具有下述变化时应能正常的连续工作。

a) 电压变化：±10％额定值b) 频率变化：±1％Hz4.2.3额定值a) 低压开关柜的母线为带保护接地线的三相四线制系统。

b) 低压开关柜的额定绝缘电压为1000V。

c) 电源进线及出线柜的控制和操作器件的额定电压为AC220Vd) 在低压开关柜内安装的元件温升不超过有关标准所规定的允许温升。

五、柜体结构1、构架用薄壁冷弯高频焊接异型钢材组装而成，其钢性、强度及承载能力均达到电器元件的安装要求，具有较好的接地连续性。

构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。

2、主母线排列在柜的上部后方，采用的ZMJ型母线夹为积木式组合结构，用高阻燃PPO 合金材料热注成型，机械强度和绝缘强度高，能承受有效值50KA峰值105KA动、热稳定冲击力，长期允许温度可达120℃。

3、装有电器元件的仪表门用多股软铜线与构架相连。

柜内安装件与构架间用接地滚花螺钉连接，构成完整的接地保护电路。

4、为加强通风和散热,在柜体的下部、后上部和顶部均有通风散热孔,使柜体在运行中形成自然通风道,有较好的散热性能。

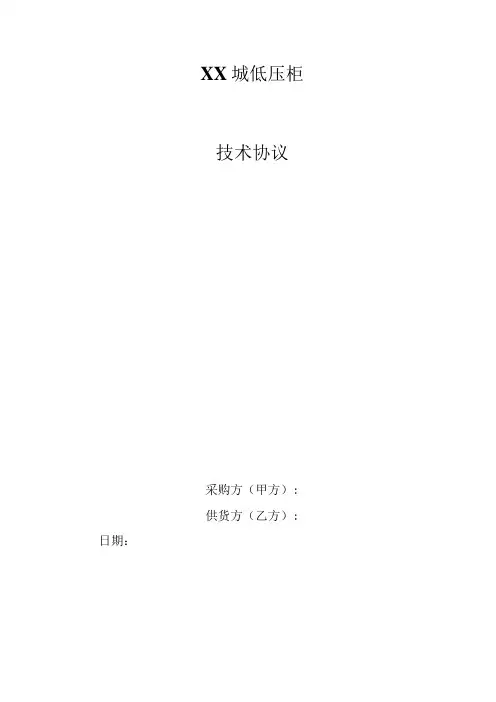

XX城低压柜技术协议采购方（甲方）:供货方（乙方）: 日期：XX城（简称甲方）与（简称乙方）就低压开关柜、电容柜等设备达成技术协议如下：1、设备需求一览表各柜内详细的回路分配以甲方提供的一次图纸和二次图纸为准。

2、应遵循的主要标准IEC439—1《低压成套开关设备和控制设备》IEC529《柜体防护等级》GB9466-88低压成套开关设备基本试验方法GB7251—97低压成套开关设备和控制设备国家标准ZBK36001—89低压抽出式成套形状设备专业标准VDE660—500低压成套形状设备和控制设备国家标准GB14048—93低压开关设备和控制设备GB50168—92电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50150—91电气装置安装工程电气设备交换试验标准IEC529外壳防护等级IEC144低压开关电气和控制电气外壳防护等级IEC446绝缘和非绝缘导体的色标GB2681电工成套装置中的导线颜色SDJ9—87电测量仪表装置设计技术规定IEC73指示灯和按钮的色标IEC947—1总则IEC947—2断路器IEC947T低压继电器、接触器和电动式继电器IEC947—5.1控制设备和开关、自动控制元件3、开关柜内母排和辅助导线3.1母排母排系统符合ZBK36001—89、IEC439、IEC694标准，柜内所有母排均为铜材料，并且封闭在低压开关柜的分舱内。

母排材料选择按IEC431标准采用刚性硬拉高导电的电解铜。

母排的相色、排列顺序均符合正C439、GB7251标准。

母排的夹紧螺栓采用高强度的螺栓，使母排安装方便、灵活而且十分牢固。

额定工作电流：①主母线：3600A(IPOO)；②分支母线：2500A 1000A;开关柜内设有独立的PE接地系统和N中性导体，二者贯穿整个装置，各回路接地或接冬都可就近联接。

3.2辅助导线导线截面规格：电流回路22.5平方亳米电压回路21.5平方毫米材料：多股铜芯塑料导线绝缘等级20.6kv连接方式：端子排固定阻燃型端子排数量满足线路要求，预留20%备用，备有连接片。

低压柜技术协议范文一、背景低压柜是工业生产中不可或缺的电力设备，用于保护和控制电能传输和分配系统。

为了确保低压柜的安全运行和可靠性，制定本技术协议，明确低压柜的设计、安装、使用和维护要求。

二、设计要求1.符合国家相关标准和规范的要求，包括但不限于《低压成套开关设备》、《电气安装工程施工及验收规范》等。

2.低压柜的设计应合理布置电缆、配电等设备，便于维护和操作。

3.低压柜的外壳应具有足够的强度和防护等级，能够防止尘埃、异物和水等进入，同时确保通风散热良好。

4.低压柜的内部应有明确的电缆走向，每个电缆的导向弯曲半径不小于规定值，避免电缆破损和超负荷。

5.低压柜的各部分应有清晰的标识，包括电缆接线端子、开关、按钮等，方便操作和维护。

三、安装要求1.低压柜应安装在干燥、通风良好的场所，远离易燃易爆物质和湿度过高的环境。

2.低压柜应与其他设备保持足够的距离，方便维护和操作。

3.安装人员应按照设计要求进行正确接线，确保线路的可靠性和安全性。

4.安装完毕后，应进行全面的功能检测和漏电保护装置的调试，确保低压柜的正常运行。

四、使用要求1.使用人员应熟悉低压柜的操作方法和安全注意事项，避免误操作和事故发生。

2.不得超载使用低压柜，电气设备的电流负荷不得超过低压柜的额定电流。

3.定期检查低压柜的接线端子和螺栓等连接件的紧固情况，确保电缆和导线的接触良好。

4.定期清洁低压柜的内部和外部，确保散热器不被尘埃和异物堵塞，保持低压柜的正常散热。

5.发现低压柜存在问题时，应及时停止使用并进行维修，禁止随意拆卸或修改低压柜。

五、维护要求1.低压柜的维护应按照设备制造商的要求进行，定期检查设备的运行状态和电气连接。

2.定期检查低压柜的绝缘电阻值，确保符合安全标准。

3.定期检查低压柜的保护装置和断路器的工作状态，确保能够及时保护电气设备和人身安全。

4.定期清洁低压柜的滤尘网和散热器，确保正常散热。

5.定期记录低压柜的维护情况和故障处理记录，以备参考和分析。

低压柜技术协议1 总则1.1 货物清单1.1.1到货地点：1.1.2设备清单1.2工作范围：1.2.1 必要说明：卖方提供本次工程所涉及的电气、控制设备及与这些设备相关联的设备及元件（不仅仅是主要设备），凡是涉及相应配件和设备安装（含相应材料）的部分都包括在供货范围内，其中还包括由卖方进行计算设计的内容，以便使这些设备及与之相关的辅助设备成为一个功能完善的单台成套设备，最终成为一个成功运行的电气系统。

1.2.2工作范围综述主要包括设备的设计、制造、试验、运输以及为这些设备的现场安装、试验、调整、试运行提供技术指导，提供全套图纸、说明书，提供售后服务，提供买方必需的附件、备件。

1.2.3 图纸设计要求：卖方应根据买方提供的技术资料、图纸、技术要求和国家标准，无偿设计设计4号门变低压开关柜的低压原理图、二次图，并提供给买方电子版。

设计图应经买方审查认可后，方可进行生产。

卖方应在合同签定一周内提供开关柜安装基础图及接地要求说明，随设备提供设备基础图、原理图、二次接线图等全套竣工蓝图共四套。

1.2.4 产品出厂技术资料：产品出厂前，由卖方负责整理每台电气设备（包括外购件）全套的安装使用说明书、产品合格证、出厂试验记录、装箱单及附件、备件一览表。

1.2.5 卖方提供给买方的主要技术资料清单（正本一份，副本三份）：a.产品试验合格证明书b.产品的主要技术参数表c.产品的外型尺寸图d.电气设备安装使用说明书e.主要元器件试验合格证明书f.所有主要电器设备的使用说明书、主要技术参数、外型尺寸、重量及其它必要技术资料1.3 技术服务卖方提供以下技术服务：选派合格的售后服务人员1名，到现场指导买方施工人员进行设备安装、调试及交接试验。

1.4 产品质量、涂层与铭牌产品质量：设备及零部件制造公差应符合国家标准，同一部件应能进行互换，当选用新技术或有特定要求时必须说明，以便在备件加以考虑。

金属涂层：采用静电喷涂技术，三层底漆和一层面漆，面漆均匀，无裂纹、脱漆、气泡等缺陷。

低压柜技术协议协议名称：低压柜技术协议一、协议目的本协议旨在规定低压柜的技术要求、产品规格、质量标准、验收程序以及双方责任，确保低压柜的设计、制造和使用符合相关标准和规范，以确保设备的安全可靠性和性能。

二、定义1. 低压柜：指用于配电系统中的低电压设备，包括低压开关柜、低压配电柜等。

2. 供应商：指为乙方提供低压柜的生产商或供应商。

3. 乙方：指需购买低压柜的购买方。

三、技术要求1. 低压柜应符合国家相关标准和规范的要求，并具备以下技术要求：a. 电气性能稳定可靠，能够正常运行并满足使用要求；b. 结构合理，易于安装和维护；c. 电器元件应选用优质材料，具备防火、防爆、防腐蚀等特性；d. 具备过载、短路、漏电等保护功能；e. 具备远程监控和控制功能；f. 具备电气隔离和安全接地保护措施。

2. 低压柜的外观要求：a. 表面应平整、光滑，无明显划痕、凹陷等缺陷；b. 柜门应能够自由开合，开合顺畅，无卡阻等现象；c. 低压柜的颜色应符合规定标准。

3. 低压柜的产品规格：a. 额定电压：根据实际需要确定；b. 额定电流：根据实际需要确定；c. 防护等级：根据实际需要确定。

四、质量标准1. 低压柜的质量应符合国家相关标准和规范的要求。

2. 供应商应提供低压柜的产品合格证明，包括但不限于以下内容：a. 产品检验报告；b. 产品合格证书；c. 产品质保书。

五、验收程序1. 供应商应按照合同约定的交货日期提供低压柜，并通知乙方进行验收。

2. 乙方应组织专业人员对低压柜进行验收，包括但不限于以下内容：a. 外观检查：检查低压柜的表面是否平整、光滑，柜门是否能够自由开合；b. 功能检查：检查低压柜的各项功能是否正常；c. 安全检查：检查低压柜的安全保护措施是否完善；d. 文件检查：检查供应商提供的产品合格证明是否齐全。

六、双方责任1. 供应商责任：a. 按照合同约定的技术要求和交货日期提供符合质量标准的低压柜；b. 提供低压柜的产品合格证明；c. 协助乙方进行低压柜的安装、调试和运行。

低压配电柜技术协议甲方：山东航正投资有限公司（龙祥矿井）乙方：甲乙双方协商，甲方向乙方采购低压配电柜，经认真研究达成以下协议：一、乙方具备完整的正规企业资质证明。

二、乙方提供产品符合国家相关行业标准。

三、主要技术参数要求：低压配电柜技术要求额定电压380V最高工作电压440V额定绝缘电压690V额定频率50Hz1、柜体特征1）外壳应具有IP54的防护等级，且应具有良好的自然通风条件。

2）应双面开门，便于维护。

3）进、出线方式为上进下出。

4）柜内所有金属板均采用镀锌处理，外表面则进行酸洗磷化处理后做静电粉末喷涂。

2、供方提供整套低压开关柜。

低压固定式开关柜包括主电路、辅助电路、母线和各种附件以及全部电气接线。

3、主电路、母线、绝缘子、支持件应有足够的机械强度以承受任何故障短路电流产生的冲击而不损坏。

4、低压开关柜任何载流部件的最大温升不超过有关标准规定的限值。

5、相同型号和额定值的元件应能互换。

6、供方提供的每段低压回路满足设计图纸的最终要求。

7、由钢板外壳封闭的框架应是垂直地面安装的刚性、自承式独立结构，并能承受所安装元件和短路时产生的动、热稳定。

同时不会因为开关柜的安装、运输等情况而影响开关柜的性能。

8、开关柜的外壳钢板的厚度应满足国标和IEC的有关标准。

9、低压开关柜开设通风孔，且通风孔安装百叶保护。

通风孔的设计和设置使得当断路器在正常运行时或在短路情况下没有电弧或可熔金属喷出。

10、低压开关柜内的电器元件、裸露的带电导体和端子等的电气距离和爬电距离符合有关标准，同时适合使用的环境条件。

11、开关柜可在柜顶或柜底进出线。

12、低压开关柜的外形尺寸为：宽(W)⨯深(D)⨯高(H)= 800⨯600⨯2200mm13、母线及其绝缘子1）母线系统为三相五线制，即A、B、C、N、PE母线合理地分布在柜内并与相邻贯通连接。

2）母线采用连续焊接或螺栓连接。

3）所有导体良好固定，以便能承受动稳定要求的应力。

低压柜技术协议协议名称：低压柜技术协议协议编号：[编号]协议签订日期：[日期]协议双方：[甲方]和[乙方]甲方地址：[地址]乙方地址：[地址]一、背景和目的1.1 背景：甲方是[公司/组织名称]，专业从事[相关领域]，乙方是[公司/组织名称]，专业从事[相关领域]。

1.2 目的：本协议的目的是为了明确双方在低压柜技术方面的合作关系，确保项目的顺利进行。

二、定义2.1 低压柜：指用于电能负荷控制、电能分配和电能保护的设备，包括但不限于低压开关柜、低压配电柜等。

2.2 技术标准：指符合国家相关法律法规、行业标准以及甲方和乙方约定的技术要求。

三、技术要求3.1 设计要求：低压柜的设计应符合相关的国家标准和行业规范，包括但不限于电气设备设计规范、电气安装规范等。

3.2 结构要求：低压柜的结构应合理，方便安装、维护和操作，具备良好的防护性能和耐久性。

3.3 电气要求：低压柜的电气部分应符合相关的国家标准和行业规范，包括但不限于电气设备安全规范、电气设备防护等级要求。

3.4 材料要求：低压柜所使用的材料应符合相关的国家标准和行业规范，具备良好的耐腐蚀性、绝缘性和导电性能。

3.5 检测要求：低压柜的出厂检测应符合相关的国家标准和行业规范，包括但不限于外观检查、电气性能测试等。

四、质量控制4.1 设计控制：乙方应按照甲方提供的技术要求进行低压柜的设计，并及时与甲方沟通，确保设计满足甲方的需求。

4.2 生产控制：乙方应按照甲方提供的技术要求进行低压柜的生产，确保产品质量符合相关标准和规范。

4.3 检测控制：乙方应对低压柜进行严格的出厂检测，并提供相应的检测报告，确保产品符合技术要求。

4.4 售后服务：乙方应提供低压柜的售后服务，包括但不限于安装指导、维修服务等，确保产品使用的正常和可靠。

五、保密条款5.1 保密责任：双方应对协议中涉及的商业秘密和技术资料保密，并不得向第三方披露。

5.2 保密期限：保密期限为协议签订之日起[保密期限]年。

低压开关柜技术协议需方：供方：供方所提供的低压开关柜设备应满足以下要求：一、型号：GCK。

数量：9面。

颜色：驼灰色。

尺寸：满足图纸要求。

二、技术参数：1、额定工作电压：380V2、额定绝缘电压：660V3、额定频率：50Hz±1％4、防护等级：IP305、符合标准：GB7251-2005三、技术要求：1、开关柜的结构应保证运行人员的安全和便于操作、维护、巡视、维修和试验。

2、开关柜内抽屉进出系统为蜗杆传动方式。

3、相同功能抽屉单元具有良好的互换性，抽屉具有工作位置、试验位置、分离位置三种状态。

4、开关柜内安装板、抽屉等均作镀锌处理，电缆出入口应采取密封圈以便电缆进出。

5、开关柜部分成三个区域：电器设备区、母线区和电缆区，三个区域之间用钢板隔开。

6、进线柜、母联柜内的主母线及所有分支母线均应套热缩管（材料为福照交联PE阻然材料），且抽屉柜内必须装安全活门，当抽屉抽出和插进时，活门相应关闭和打开。

7、抽屉柜内的分支母线必须用镀锌板封闭，每组进线触头均有透视窗，以便检查维修。

8、开关柜内各元器件应符合它各自的技术标准（附带其合格证书，出厂试验单及详细技术资料）9、主母线及分支母线应采用铜母线，主母线铜排接头处压花搪锡，分支母线全部搪锡，母线相序色标按新国标。

10、开关柜内端子应留有不少于10％的备用端子，二次回路采用BVR型绝缘铜芯线。

11、单元抽屉与门之间应设机械联锁，只有当开关处于分闸时门才可打开。

四、元件选型1、进线、母联柜主开关选用ABB公司的Emax系列产品。

2、塑壳断路器、接触器选用ABB公司的S、A系列产品。

3、热继电器选用西门子公司3UAe系列产品。

4、微机电动机保护监控装置选用上海华建电力设备有限公司LM-30系列产品。

五、图纸要求1、文字符号、图例均按国家新标准；2、统一以端子号代替线芯号；3、端子排中，应注出外引对方端子号；4、每回路有控制原理图塑封贴在柜门内。

六、资料交付：供方应向需方提供如下资料五套，随机发运：1、装箱单2、柜内二次接线原理图，二次接线图和端子排列图3、安装、调试、使用、维护说明书七、现场技术服务：供方技术人员应在本合同安装期间，到现场进行技术服务，其内容包括：1、指导设备的安装，协助安装验收。

钢铁公司低压开关柜变频柜操作箱技术协议低压开关柜、变频柜、操作箱技术协议甲乙双方本着平等合作，互惠互利的原则就__钢铁总厂炼钢工程第七标段低压开关柜、变频柜、操作箱达成如下协议：一、总则1．1本技术协议书提出的是最低要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。

乙方应保证提供符合本技术协议书和有关工业标准的产品。

1．2 本技术协议书经甲乙双方确认后，作为合同的技术附件，与合同正文有同等的法律效力。

二、招标范围及数量：__钢铁总厂100万吨炼钢工程第七标段低压柜、变频柜、操作箱安装于转炉汽化冷却及烟罩系统配电室，乙方所提供的设备功能必须对应于甲方招标文件中内容功能。

具体内容详见下面设备清单。

第七标段：转炉汽化冷却及烟罩系统558.5.01电5 序号名称规格型号单位数量备注 1 低压配电屏GCK-0.4 台 6 2 变频器柜PowerFiex 700S 台 2 20____E 160/200KW 3 操作箱__（改）台4 4 操作箱__（改）台9备注：1、此标段进线形式为低压电缆下进线。

2、2#柜至1#、2#变频柜的主回路采用低压电缆连接，为便于节约电缆，并柜时2#柜与6#柜位置互换，且变频柜进出线形式为下进下出型。

柜体颜色为电脑灰色。

3、柜内主要元器件型号必须按图纸选定。

4、此标段报价包含柜体内母排，铜排规格必须按照图纸要求制作。

三、设备使用环境条件：3. 1 户内型3. 2 海拔高度：小于2000米3. 3 地震条件：抗震烈度8度3. 4最高温度：＋45度3. 5最低温度：－25度3. 6日平均温：＋35度3. 7日平均相对湿度：95％四、设备规范4．1 设备名称：炼钢工程低压配电设备。

4．2 本设备应符合开关柜的设计制造、标准：GB－7251.1-1997 《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》；DL/T842-2003 《低压并联电容器装置》；JB5877-1991 《低压固定封闭式成套开关设备》；GB4942.2 《低压电器外壳防护等级》；GB7947-87 《绝缘导体和裸导体的颜色标志》；GB9466 《低压成套开关设备基本试验方法》；GB3047 《面板、架和柜的基本尺寸》；__ 《低压抽出式成套开关设备》IEC439-2 《工厂组装的低压开关设备和控制设备装置对母线干扰系统的要求》GB776 《电器测量指示仪表通用技术条件》GB4025 《低压电器基本标准》五、试验5．1产品的试验应符合国家及原机械部、电力部有关规范标准的要求。

低压开关柜技术协议一、引言低压开关柜技术协议是一份重要的合同文件，它规范了低压开关柜的技术要求、性能参数以及双方的权责义务。

本文将对低压开关柜技术协议的要点进行详细论述，旨在为相关合同的签订提供参考。

二、技术要求1. 低压开关柜的基本信息低压开关柜应包含名称、型号、额定电压、额定电流等基本信息，确保双方对产品的准确理解。

2. 设计和制造标准低压开关柜应符合国家相关标准，如GB7251.1-2013《低压成套开关设备和控制设备》等，并达到高质量、安全可靠的要求。

3. 外观与结构低压开关柜的外观应美观大方，结构应合理，便于安装和维护，同时具备良好的防护性能，以确保在恶劣环境下的正常运行。

4. 电气性能参数低压开关柜的电气性能参数包括额定电压、额定电流、额定频率、额定短时耐受电流、额定开断能力等，这些参数应符合项目需求，并保证正常运行和安全性。

5. 开关柜组成和功能低压开关柜应明确规定其组成部分，如主总开关、分支回路、保护装置、合闸操作机构等，并确保具备相应的功能，如过载保护、短路保护、接地保护等。

6. 配电系统的灵活性与可扩展性低压开关柜应具备较强的灵活性，能够适应不同场景的应用需求，并具备较好的可扩展性，以满足未来能源管理的要求。

7. 安全保护措施低压开关柜应有完备的安全保护装置，如隔离开关、电气联锁、电缆接地等，以确保设备在运行过程中的人身安全和设备安全。

8. 控制与监测系统低压开关柜可根据需要配备相应的智能化控制与监测系统，如PLC控制、远程监控、数据采集等，以提高设备操作和管理的便利性。

三、双方权责义务1. 供应商责任供应商应按照合同规定的要求设计、制造和交付低压开关柜，并提供相应的技术支持和服务。

2. 用户责任用户应提供详细的用电负荷情况、电气系统结构和其他相关信息，并按照合同约定进行验收和付款。

3. 质量保证与售后服务供应商应提供相应的质量保证，确保低压开关柜的性能和功能符合协议的要求，并提供合理的售后服务，包括设备故障维修、技术支持等。

低压开关柜技术协议目录1总则2卖方的职责3供货范围4标准规范5设计6试验和检查7标记8卖方文件9附件1总则1.1本技术协议适用于电压等级为0.4kV低压开关柜(以下：低压开关柜)本体及附属设备的设计、制造、检查和试验的最基本要求。

1.2所有图纸、文件、操作手册、铭牌均用中文，计量单位采用国际单位制。

1.3本技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本技术协议的优质产品。

1.4本技术协议所使用的标准如与卖方所执行的标准不一致时，按较高标准执行。

1.5卖方所报价格应包括合同设备及包装(含备品备件、专用工具)、技术资料、技术服务等费用，还包括合同设备的增值税费、运杂费(从制造厂至施工现场)等。

1.6卖方有完善供货范围内全部设备技术条件的义务及责任。

1.7本技术协议经业主、买方、卖方三方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.8买方保留对本技术协议相关条文增加、删除、修改的权力。

1.9买方不负责提供相关的最新的IEC及中国国家标准。

1.10附图、附表为本技术协议不可分割部分，部分要求见图纸要求。

1.11低压开关柜应根据买方最终确认的图纸制造，买方的确认并不能解除卖方对其图纸的完整性及正确性应负的责任，并且装箱资料与确认后的图纸一致。

1.12本技术协议未尽事宜，由业主、买方、卖方三方协商确定。

2卖方的职责2.1本技术协议与相关法规、标准、数据表、图纸等之间的任何矛盾应由买方负责澄清。

2.2不允许用假设来掩盖数据的不足，卖方有责任通过买方或其它正规渠道获取可靠信息。

2.3卖方应对低压开关柜的设计、制造、供货、检查和试运负有全部责任，保证所提供的低压开关柜满足国家和行业有关标准和规范以及技术协议的要求。

低压开关柜所选用的材料和零件应该是全新的、高质量的，不存在任何影响到性能的缺陷。

业主使用时发生性能不合格，误差超过范围等质量问题和运输中出现问题，卖方要赔偿由此带来的所有损失和费用,要求卖方对上述情况做出保证。
