“微机系统原理与接口技术”第九章习题解答（部分）1. 什么是并行接口和串行接口？它们各有什么作用？答：并行接口是指接口与外设之间按字长传送数据的接口，即4位、8位或16位二进制位同时传送；而串行接口是指接口与外设之间依时间先后逐位传送数据的接口，即一个时刻只传送一个二进制位。
并行接口传送速度较快，但在远距离传送数据时成本高，损耗大，且平行数据线之间干扰大，所以并行接口一般适用于近距离的高速传送，而串行接口则适用于远距离传送。
2. 试画出8255A与8086CPU连接图，并说明8255A的A o、A i地址线与8086CPU的A i、A2地址线连接的原因。
答：8255A与8086CPU的连线图如下图所示：题9-2图8086系统有16根数据线，而8255只有8根数据线，为了软件读写方便，一般将8255 的8条数据线与8086的低8位数据线相连。
8086在进行数据传送时总是将总线低8位对应偶地址端口，因此8086CPU要求8255的4个端口地址必须为偶地址，即8086在寻址8255 时A0脚必须为低。
实际使用时，我们总是将8255的A0、A1脚分别接8086的A1、A2脚，而将8086的A0脚空出不接，并使8086访问8255时总是使用偶地址。
4. 简述8255A工作在方式1时，A组端口和B组端口工作在不同状态（输入或输出）时，C端口各位的作用。
注：带*的各中断允许信号由 C 口内部置位/复位操作设置，非引脚电平。
5. 用8255A控制12位A/D转换器，电路连接如下图所示。
设B 口工作于方式1输入，C 口上半部输入，A 口工作于方式0输入。
试编写8255A的初始化程序段和中断服务程序（注：CPU采用中断方式从8255A中读取转换后的数据）。
答：设8255的A、B、C及控制端口的地址分别为PORTA、POATB、PORTC和PCON，则一种可能的程序段实现如下：初始化8255AMOV AL,10011110B;设置8255A的工作方式控制字OUT PCON,ALMOV AL,00000101B;设置C 口置位復位控制字，使INTEA （PC2）为OUT PCON,AL;高电平，允许B 口中断MOV AL,00000010B;设置C 口置位/复位控制字，使PC1（IBF B）输出OUT PCON,AL；低电平，启动第一次A/D转换6. 用8255A作为CPU与打印机接口，8255的A 口工作于方式0,输出；C 口工作于方式0。

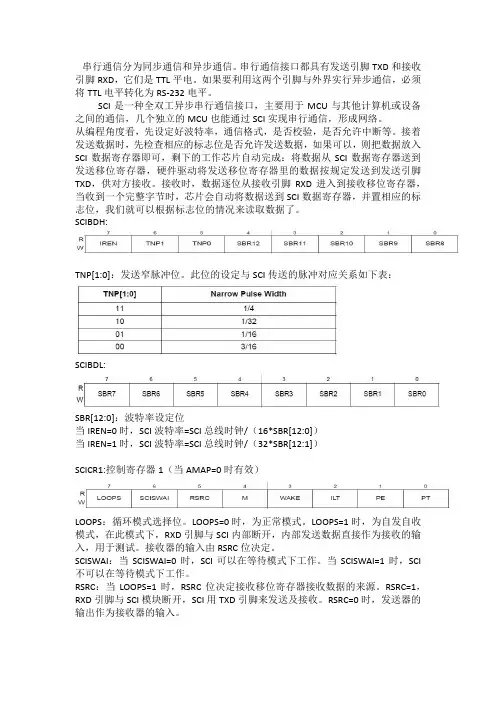

串行通信分为同步通信和异步通信。
串行通信接口都具有发送引脚TXD和接收引脚RXD，它们是TTL平电。
如果要利用这两个引脚与外界实行异步通信，必须将TTL电平转化为RS-232电平。
SCI是一种全双工异步串行通信接口，主要用于MCU与其他计算机或设备之间的通信，几个独立的MCU也能通过SCI实现串行通信，形成网络。
从编程角度看，先设定好波特率，通信格式，是否校验，是否允许中断等。
接着发送数据时，先检查相应的标志位是否允许发送数据，如果可以，则把数据放入SCI数据寄存器即可，剩下的工作芯片自动完成：将数据从SCI数据寄存器送到发送移位寄存器，硬件驱动将发送移位寄存器里的数据按规定发送到发送引脚TXD，供对方接收。
接收时，数据逐位从接收引脚RXD进入到接收移位寄存器，当收到一个完整字节时，芯片会自动将数据送到SCI数据寄存器，并置相应的标志位，我们就可以根据标志位的情况来读取数据了。
SCIBDH:TNP[1:0]：发送窄脉冲位。
此位的设定与SCI传送的脉冲对应关系如下表：SCIBDL:SBR[12:0]：波特率设定位当IREN=0时，SCI波特率=SCI总线时钟/（16*SBR[12:0]）当IREN=1时，SCI波特率=SCI总线时钟/（32*SBR[12:1]）SCICR1:控制寄存器1（当AMAP=0时有效）LOOPS：循环模式选择位。
LOOPS=0时，为正常模式。
LOOPS=1时，为自发自收模式，在此模式下，RXD引脚与SCI内部断开，内部发送数据直接作为接收的输入，用于测试。
接收器的输入由RSRC位决定。
SCISWAI：当SCISWAI=0时，SCI可以在等待模式下工作。
当SCISWAI=1时，SCI 不可以在等待模式下工作。
RSRC：当LOOPS=1时，RSRC位决定接收移位寄存器接收数据的来源。
RSRC=1，RXD引脚与SCI模块断开，SCI用TXD引脚来发送及接收。
RSRC=0时，发送器的输出作为接收器的输入。
