RS485通讯协议1．概论(1)单一的RS485网最多可以连接31台变频器，系统可以采用广播通讯的方式或根据各变频器的地址找到需要通讯的变频器。
其中需要有一个主站（PC，PLC或其他控制器），而各个变频器作为从站。
(2)单主机单从机即点对点的通讯方式。
主机指PC机或PLC，从机指变频器。
2. 通讯接口数据格式系列变频器提供3种数据格式可选：1位起始位，8位数据位，1位停止位，无校验；1位起始位，8位数据位，1位停止位，奇校验；1位起始位，8位数据位，1位停止位，偶校验；默认:1位起始位，8位数据位，1位停止位，无校验。
波特率系列变频器提供5种波特率可选：1200bps，2400bps，4800bps，9600bps，19200bps 38400bps。
默认：9600bps3. 协议说明3.1 功能定义（1）监视从机运行状态（2） 控制从机运行（3） 读取从机功能码参数（4） 设置从机功能码参数3.2通讯方式PC，PLC为主机，变频器为从机.采用主机“轮询” , 从机“应答”的点对点的通信方式。
轮询可以建立在一个轮询表内，如果是广播发送变频器不用应答。
利用变频器的键盘设置串行接口通信参数:从机地址, 波特率,数据格式。
3.3 报文格式STX: 报文头；ADR: 从站地址；PPO: 过程参数数据区；PKW: 参数命令/参数值；PKE:参数命令；PWE: 参数值；PZD: 过程数据；STW: 控制字；ZSW: 状态字；HSW: 参考值；HIW: 实际值；BCC: 异或校验和。
.主机到从机的报文STX ADR PKE PWE STW HSW BCC1 12 2 2 2 1.从机到主机的报文STX ADR PKE PWE ZSW HIW BCC1 12 2 2 2 13.4报文的详细描述3.4.1 STX(报文头)STX区域是幀头，是一个单字节的STX字符值为2DH，它用来表示一个报文的开始。
3.4.2 ADR (从站地址)ADR是一个单字节区域，它表示从站变频器的地址。
串行口RS485通讯协议1.1通讯概述本公司系列变频器向用户提供工业控制中通用的RS485通讯接口。
通讯协议采用MODBUS标准通讯协议，该变频器可以作为从机与具有相同通讯接口并采用相同通讯协议的上位机（如PLC控制器、PC机）通讯，实现对变频器的集中监控，另外用户也可以使用一台变频器作为主机，通过RS485接口连接数台本公司的变频器作为从机。
以实现变频器的多机联动。
通过该通讯口也可以接远控键盘。
实现用户对变频器的远程操作。
本变频器的MODBUS通讯协议支持两种传送方式:RTU方式和ASCII方式，用户可以根据情况选择其中的一种方式通讯。
下文是该变频器通讯协议的详细说明。
1.2通讯协议说明1.2.1通讯组网方式(1) 变频器作为从机组网方式：图9－1 从机组网方式示意图(2) 多机联动组网方式：单主机单从机单主机多从机图9－2 多机联动组网示意图1.2.2通信协议方式该变频器在RS485网络中既可以作为主机使用，也可以作为从机使用，作为主机使用时，可以控制其它本公司变频器，实现多级联动，作为从机时，PC 机或PLC可以作为主机控制变频器工作。
具体通讯方式如下：(1)变频器为从机，主从式点对点通信。
主机使用广播地址发送命令时，从机不应答。
(2)变频器作为主机，使用广播地址发送命令到从机，从机不应答。
(3)用户可以通过用键盘或串行通信方式设置变频器的本机地址、波特率、数据格式。
(4) 从机在最近一次对主机轮询的应答帧中上报当前故障信息。
1.2.3通讯接口方式通讯为RS485接口，异步串行，半双工传输。
默认通讯协议方式采用ASCII 方式。
默认数据格式为：1位起始位，7位数据位，2位停止位。
默认速率为9600bps，通讯参数设置参见P3.09～P3.12功能码。
1.3 ASCII通讯协议字符结构：10位字符框（For ASCII）(1－7－2格式，无校验)(1－7－1格式，奇校验)(1－7－1格式，偶校验)11位字符框（For RTU）(1－8－2格式，无校验)(1－8－1格式，奇校验)(1－8－1格式，偶校验)通讯资料结构：ASCII模式通讯地址：00H：所有变频器广播（broadcast）01H：对01地址变频器通讯。
附录1：RS485通讯协议1．概述CVF-G3/P3系列变频器中提供了RS485通讯接口，用户可通过PC/PLC实现集中监控(设定变频器的工作参数和读取变频器的工作状态)，以适应特定的使用要求。
本附录的协议内容即是为实现上述功能而设计的。
1.1 协议内容该串行通讯协议定义了串行通讯中传输的信息内容及使用格式。
其中包括：主机轮询（或广播）格式；主机的编码方法，内容包括：要求动作的功能代码，传输数据和错误检验等。
从机的响应也是采用相同的结构，内容包括：动作确认，返回数据和错误校验等。
如果从机在接收信息时发生错误，或不能完成主机要求的动作，它将组织一个故障信息作为响应反馈给主机。
1.2 适用范围1.2.1 适用产品CVF-G3/P3系列变频器1.2.2 应用方式⑴变频器接入具备RS485总线的“单主多从”PC/ PLC控制网。
⑵变频器接入具备RS485/ RS232（转换接口）的“点对点”方式的PC/ PLC监控后台。
2．总线结构及协议说明2.1 总线结构(1) 接口方式RS485（RS232可选，但需要电平转换附件）(2) 传输方式异步串行、半双工传输方式。
在同一时刻主机和从机只能有一个发送数据，而另一个只能接收数据。
数据在串行异步通讯过程中，是以报文的形式，一帧一帧发送。
⑶拓扑方式单主站系统，最多32个站，其中1个站为主机、31个站为从机。
从机地址的设定范围为0～30，31（1FH）为广播通讯地址。
网络中的从机地址必须是唯一的。
点对点方式实际是作为单主多从拓扑方式的一个应用特例，即只有一个从机的情况。
2.2 协议说明CVF-G3/P3系列变频器通讯协议是一种串行的主从通讯协议，网络中只有一台设备（主机）能够建立协议（称为“查询/命令）。
其它设备（从机）只能通过提供数据响应主机的查询/命令，或根据主机的命令/查询做出相应的动作。
主机在此处指个人计算机（PC）﹑工控机和可编程控制器（PLC）等，从机指变频器。
RS485通信协议
RS485通信协议使用差分信号进行通信，即发送端通过差分驱动方式将1和0分别表示为正负信号，接收端通过判断两个线之间的电压差来确定数值。
这种差分信号的方式使得RS485具有较强的抗干扰能力，可以在较长距离上进行可靠的通信。
在RS485通信协议中，数据被组织为一个个数据帧，每个数据帧包括起始位、数据位、校验位和结束位。
起始位用于同步接收端的时钟，数据位用于传输实际的数据，校验位用于检测数据传输过程中的错误，结束位用于标记数据帧的结束。
除了数据帧的格式，RS485通信协议还定义了通信规则。
例如，通信的发起方先发送起始位，然后发送数据位，接收方在接收到数据位后进行校验并给出响应。
在多个设备同时通信的情况下，RS485通信协议通过设备的物理地址来区别接收方。
RS485通信协议还支持多种不同的工作模式，例如点对点通信、多点通信和主从通信。
点对点通信是最简单的模式，一对发送端和接收端直接进行通信。
多点通信允许多个设备共享同一总线，但同时只有一个设备能够发送数据。
主从通信中，主设备负责发起通信并提供时钟同步信号，从设备负责响应主设备的请求。
总之，RS485通信协议是一种常用的串行通信协议，它提供了可靠的远距离通信能力和较强的抗干扰能力。
通过定义数据帧格式和通信规则，RS485通信协议可以实现多个设备之间的可靠数据传输。
在工业自动化等领域，RS485通信协议被广泛应用，提供了稳定可靠的通信解决方案。
rs485通信协议RS485通信协议。
RS485通信协议是一种常用的工业控制领域通信协议，它具有高抗干扰能力、远距离传输和多设备共享同一总线等特点，因此在工业自动化控制系统中得到广泛应用。
本文将对RS485通信协议的基本原理、特点、应用范围和实际应用进行介绍。
一、基本原理。
RS485通信协议是一种基于差分信号传输的协议，它采用两根信号线进行数据传输，分别为A线和B线。
在数据传输时，A线和B线上的电压分别为正相位和负相位，通过对这两个信号进行差分传输，可以有效地抵消外部干扰，从而保证数据传输的稳定性和可靠性。
二、特点。
1. 高抗干扰能力，由于RS485采用差分信号传输，可以有效地抵消来自于外部的干扰信号，因此具有较高的抗干扰能力，适用于工业环境中复杂电磁干扰的场合。
2. 远距离传输，RS485总线传输距离可达1200米，因此适用于大范围的工业控制系统，可以满足工业现场对于远距离数据传输的需求。
3. 多设备共享同一总线，RS485总线支持多个设备共享同一总线进行通信，这样可以减少系统中的通信线路，降低系统成本。
三、应用范围。
RS485通信协议广泛应用于各种工业控制系统中，包括工业自动化控制、楼宇自动化、智能电网、智能交通等领域。
在这些领域中，RS485通信协议可以满足远距离、高抗干扰和多设备共享总线的通信需求，为工业控制系统的稳定运行提供了可靠的通信支持。
四、实际应用。
以工业自动化控制系统为例，RS485通信协议通常用于PLC（可编程逻辑控制器）和各种传感器、执行器之间的数据通信。
PLC作为控制中心，通过RS485总线与各个设备进行数据交换，实现对工业生产过程的监控和控制。
此外，RS485通信协议也常用于工业现场的数据采集和监测系统中，通过远距离传输数据，实现对工业过程的实时监测和管理。
总之，RS485通信协议作为一种稳定可靠的工业控制通信协议，具有高抗干扰能力、远距离传输和多设备共享同一总线的特点，在工业自动化控制系统中得到了广泛的应用。
知识创造未来
rs485通讯协议
RS485通信协议是一种用于串行通信的标准协议，适用于在工业环境中进行长距离数据传输的应用。
RS485协议使用差分信号传输数据，可以实现在多个节点之间进行双向通信。
RS485通信协议定义了数据传输的电气特性、物理连接和通信格式。
电气特性指定了信号线的电压范围和信号传输的速率。
物理连接采用了多个节点共享同一条通信线路的方式，通信线路上可以连接多个设备。
通信格式定义了数据帧的结构，包括起始符、数据位、校验位等。
RS485通信协议可以支持不同的数据传输模式，包括点对点模式、多点传输模式和主从模式。
在点对点模式中，只有两个节点进行通信。
在多点传输模式中，可以有多个节点同时发送和接收数据。
在主从模式中，一个主设备可以控制多个从设备进行通信。
RS485通信协议具有高噪声抑制能力和抗干扰性能，适用于在工业环境中进行稳定可靠的数据传输。
它广泛应用于自动化控制系统、工业仪表、智能楼宇系统等领域。
1。
三菱PLC与台达VFD-L变频器通讯（RS485）对象：① 三菱PLC：FX1N + FX1N-485-BD② 台达VFD-L变频器(或三川SE系列变频器，内部参数一样，可能是仿台达的，价格比台达的便宜)两者之间通过电话线连接，变频器的RS-485接口和电话机的接口一样，只是三菱的通讯板FX1N-485-BD的接线要麻烦一点，要把发送和接收的端子正极和正极，负极和负极连起来，变成两根线接至变频器。
←RS-485接口FX1N-485-BD变频器具内建RS-485 串联通讯接口，通讯端口位于控制回路端子，端子定义如下：2 ：GND3 ：SG-4 ：SG+5 ：+EV2、 5pin为通讯数字操作器之电源做RS-485通讯时，请勿使用！使用RS-485 串联通讯接口时，每一台变频器必须预先在（9-00）指定其通讯地址，计算机便根据其个别的地址实施控制。
三菱PLC的设置三菱FX系列PLC在进行无协议通讯（RS指令）时需要对通讯格式（D8120）进行设定。
其中包含有波特率、数据长度、奇偶校验、停止位和协议格式等。
在修改了D8120的设置后，需关掉PLC的电源后重启，设置才能生效。
可以对D8120设置如下：RS4850000 1100 1000 11100 C 8 E即数据长度为7位，偶校验，2位停止位，波特率为9600bps，无标题符和终结符，没有添加和校验码，采用无协议通讯（RS485）。
对RS指令的使用，详见三菱PLC通讯手册，或E-mail:139********@ 索取！变频器的通讯参数如下：PLC可以通过485通讯的方式，控制几十台变频器的不同时启停和改变各自的运行频率，每台变频器需设定不同的通讯地址，相同的通讯速度和格式。
ASCII 模式：ASCII 模式采用LRC (Longitudinal Redundancy Check) 侦误值。
LRC 侦误值乃是将ADR1 至最后一个资料内容加总，得到之结果以256 为单位，超出之部分去除(例如得到之结果为十六进位之128H 则只取28H)，然后计算二次反补后得到之结果即为LRC 侦误值。
德力西变频器RS485通讯协议一．德力西变频器通讯协议简介德力西变频器有两种通讯协议：一种为国际上通用的标准MODBUS协议。
另一种为德力西公司自己开发的类MODBUS ASCII格式协议。
而在德力西变频器系列中，只有9200系列RTU程序支持标准MODBUS协议（只支持功能码06和03），9100-SC系列只支持标准MODBUS ASCII协议（不支持标准MODBUS RTU协议，只支持功能码06和03），其他系列皆不支持标准MODBUS协议，只支持德力西公司自己开发的类MODBUS ASCII格式协议。
二．德力西变频器标准MODBUS协议说明1. RS-485串行通讯端子定义如下：SG+：信号正端SG-：信号负端使用RS-485串行通讯前，必须先用键盘设置变频器的“运行方式”、“波特率”、“数据格式”及“通讯地址”。
2.标准MODBUS通讯格式说明3.通讯协议参数地址定义：4.举例例1、正转启动1号变频器ASCII模式 RTU模式主机发送数据包回复数据包主机发送数据包回例2、设定1号变频器频率（存储）要设定1#变频器的频率的值为50.00HZ。
方法如下：50.00去掉小数点为5000D=1388HASCII模式 RTU模式主机发送数据包回复数据包主机发送数据包回例4、查询1号变频器运行频率1#变频器在运行状态下查询它的“输出频率”。
方法如下：输出频率的参数标号为P05.00 0500D=01F4H若1#变频器的“输出频率”为50.00HZ。
5000D=1388HASCII模式 RTU模式主机发送数据包回复数据包主机发送数据包回三．德力西变频器类MODBUS ASCII格式协议说明1．RS-485串行通讯端子定义如下：SG+：信号正端SG-：信号负端使用RS-485串行通讯前，必须先用键盘设置变频器的“运行方式”、“波特率”、“数据格式”及“通讯地址”。
2．采用异步传输：一台主机发送，可多台从机（变频器）接收，没接到主机请求，从机不能主动发送信息。

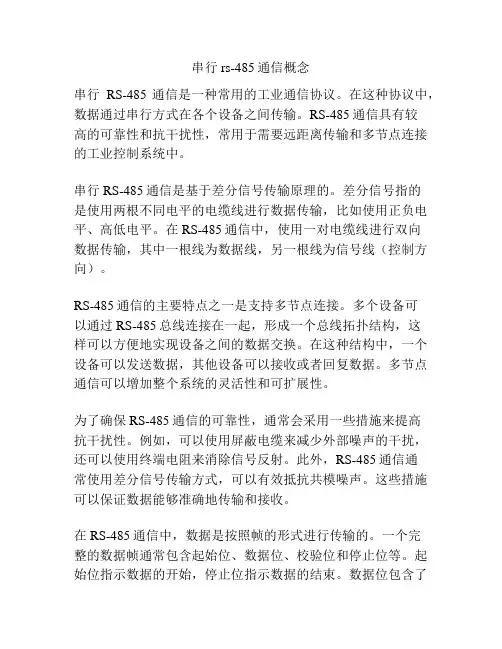

串行rs-485通信概念串行RS-485通信是一种常用的工业通信协议。
在这种协议中，数据通过串行方式在各个设备之间传输。
RS-485通信具有较高的可靠性和抗干扰性，常用于需要远距离传输和多节点连接的工业控制系统中。
串行RS-485通信是基于差分信号传输原理的。
差分信号指的是使用两根不同电平的电缆线进行数据传输，比如使用正负电平、高低电平。
在RS-485通信中，使用一对电缆线进行双向数据传输，其中一根线为数据线，另一根线为信号线（控制方向）。
RS-485通信的主要特点之一是支持多节点连接。
多个设备可以通过RS-485总线连接在一起，形成一个总线拓扑结构，这样可以方便地实现设备之间的数据交换。
在这种结构中，一个设备可以发送数据，其他设备可以接收或者回复数据。
多节点通信可以增加整个系统的灵活性和可扩展性。
为了确保RS-485通信的可靠性，通常会采用一些措施来提高抗干扰性。
例如，可以使用屏蔽电缆来减少外部噪声的干扰，还可以使用终端电阻来消除信号反射。
此外，RS-485通信通常使用差分信号传输方式，可以有效抵抗共模噪声。
这些措施可以保证数据能够准确地传输和接收。
在RS-485通信中，数据是按照帧的形式进行传输的。
一个完整的数据帧通常包含起始位、数据位、校验位和停止位等。
起始位指示数据的开始，停止位指示数据的结束。
数据位包含了实际要传输的数据，校验位用于验证数据的完整性。
通过使用这些控制信息，可以确保数据的准确传输和接收。
为了实现RS-485通信，通常需要使用专门的RS-485转换器或者芯片。
这些转换器或芯片可以将串行数据转换为RS-485格式，并通过电缆线传输给其他设备。
在接收端，同样需要使用转换器或芯片将RS-485信号转换为串行数据。
总之，串行RS-485通信是一种可靠性较高的工业通信协议。
它支持多节点连接和远距离传输，通常应用于工业控制系统中。
通过使用差分信号传输和一些措施提高抗干扰性，RS-485通信可以确保数据的准确传输和接收。
RS485通信协议协议名称：RS485通信协议一、引言RS485通信协议是一种常用的串行通信协议，适用于在工业自动化、数据采集、仪器仪表等领域中进行长距离数据传输。
本协议旨在规范RS485通信的数据格式、通信方式和错误处理等，以确保通信的稳定性和可靠性。
二、术语定义1. RS485通信：指基于RS485标准进行的串行通信方式。
2. 主站：指RS485通信网络中负责发送指令和接收数据的设备。
3. 从站：指RS485通信网络中负责接收指令和发送数据的设备。
4. 数据帧：指RS485通信中的数据传输单位，包括起始位、数据位、校验位和停止位等。
5. 奇偶校验：指通过对数据位进行奇偶校验来检测和纠正传输中的错误。
6. 波特率：指RS485通信中数据传输的速率，单位为波特（bps）。
7. 通信协议：指RS485通信中约定的数据格式、通信方式和错误处理规则等。
三、通信协议规范1. 数据帧格式1.1 起始位：1个起始位，用于标识数据传输的开始。
1.2 数据位：8个数据位，用于传输实际数据。
1.3 奇偶校验位：1个奇偶校验位，用于检测和纠正传输中的错误。
1.4 停止位：1个停止位，用于标识数据传输的结束。
1.5 数据帧示例：起始位 + 数据位 + 奇偶校验位 + 停止位2. 通信方式2.1 主从通信：主站发送指令给从站，从站接收指令并发送数据给主站。
2.2 半双工通信：主站和从站不能同时发送和接收数据，需通过时间间隔来区分发送和接收。
3. 错误处理3.1 奇偶校验错误：接收端通过对数据位进行奇偶校验，若校验错误则丢弃数据帧。
3.2 重发机制：主站发送指令后，若未收到从站的响应，则进行重发操作，最多重发3次。
3.3 超时处理：主站发送指令后，若在规定时间内未收到从站的响应，则进行超时处理。
四、通信参数1. 波特率：可根据实际需求设置，常用的波特率有9600bps、19200bps、38400bps等。
2. 数据位：固定为8位。
RS-485传输协议及接线
一、 传输协议传输协议：：
1、 波特率波特率：：9600，1位停止位位停止位、、8位数据位位数据位，，没有效验位没有效验位。
2、数据包格式数据包格式：：
（1、）、命令包命令包命令包：：“001+＆Hd 参数十五为设定机号小数点以前共三位参数十五为设定机号小数点以前共三位
00 0101
包头包头 机号机号((两位两位))
机号为两位十六进制数机号为两位十六进制数机号为两位十六进制数，，从0101--FF FF
（（2、）、数据包数据包数据包
＆＆HA5+HA5+机号机号机号++累计量累计量++瞬时量瞬时量++压力压力++温度温度++电池压力电池压力+CRC16+CRC16校验校验++＆Hd Hd
包头包头包头：＆：＆：＆HA5HA5HA5
机号机号机号：：2位
累计流量累计流量累计流量：：8为整数2位小数位小数
瞬时流量瞬时流量瞬时流量：：4为整数2位小数位小数
压力压力压力：：4位整数2位小数位小数
温度温度温度：：1位符号位2为整数位2位小数位位小数位
电池压力电池压力电池压力：：1位整数1位小数位小数
效验采用效验采用CRC16效验从包头开始到电池电压的最后一位结束效验从包头开始到电池电压的最后一位结束。
数据为数据为ASCII 码。
二、 接线接线：（：（用带屏蔽层的线用带屏蔽层的线用带屏蔽层的线））
黄线黄线黄线：：485485--A
蓝线蓝线蓝线：：485485--B
黑线黑线黑线、、屏蔽线屏蔽线：：GN GND D
红线红线红线：：24V 24V
＆Hd Hd 包尾包尾。
第九章串行口RS485通讯协议9.1通讯概述本公司系列变频器向用户提供工业控制中通用的RS485通讯接口。
通讯协议采用MODBUS标准通讯协议，该变频器可以作为从机与具有相同通讯接口并采用相同通讯协议的上位机（如PLC控制器、PC机）通讯，实现对变频器的集中监控，另外用户也可以使用一台变频器作为主机，通过RS485接口连接数台本公司的变频器作为从机。
以实现变频器的多机联动。
通过该通讯口也可以接远控键盘。
实现用户对变频器的远程操作。
本变频器的MODBUS通讯协议支持两种传送方式:RTU方式和ASCII方式，用户可以根据情况选择其中的一种方式通讯。
下文是该变频器通讯协议的详细说明。
9.2通讯协议说明9.2.1通讯组网方式(1) 变频器作为从机组网方式：图9－1 从机组网方式示意图(2) 多机联动组网方式：单主机单从机单主机多从机图9－2 多机联动组网示意图9.2.2通信协议方式该变频器在RS485网络中既可以作为主机使用，也可以作为从机使用，作为主机使用时，可以控制其它本公司变频器，实现多级联动，作为从机时，PC 机或PLC可以作为主机控制变频器工作。
具体通讯方式如下：(1)变频器为从机，主从式点对点通信。
主机使用广播地址发送命令时，从机不应答。
(2)变频器作为主机，使用广播地址发送命令到从机，从机不应答。
(3)用户可以通过用键盘或串行通信方式设置变频器的本机地址、波特率、数据格式。
(4) 从机在最近一次对主机轮询的应答帧中上报当前故障信息。
9.2.3通讯接口方式通讯为RS485接口，异步串行，半双工传输。
默认通讯协议方式采用ASCII 方式。
默认数据格式为：1位起始位，7位数据位，2位停止位。
默认速率为9600bps，通讯参数设置参见P3.09～P3.12功能码。
9.3 ASCII与RTU通讯协议字符结构：10位字符框（For ASCII）(1－7－2格式，无校验)(1－7－1格式，奇校验)(1－7－1格式，偶校验)11位字符框（For RTU）(1－8－2格式，无校验)(1－8－1格式，奇校验)(1－8－1格式，偶校验)通讯资料结构：ASCII模式通讯地址：00H：所有变频器广播（broadcast）01H：对01地址变频器通讯。
第九章 串行口RS485通信协议本变频器向用户提供工业操纵中通用的RS485通信接口。
通信协议采纳MODBUS 标准通信协议，该变频器能够作为从机与具有相同通信接口并采纳相同通信协议的上位机（如PLC 操纵器、PC 机）通信，实现对变频器的集中监控，另外用户也能够利用一台变频器作为主机，通过RS485接口连接数台本公司的变频器作为从机。
以实现变频器的多机联动。
通过该通信口也能够接远控键盘。
实现用户对变频器的远程操作。
本变频器的MODBUS 通信协议支持两种传送方式:RTU 方式和ASII 方式，用户能够依照情形选择其中的一种方式通信。
下文是该变频器通信协议的详细说明。
通信组网方式(1) 变频器作为从机组网方式：图9－1 从机组网方式示用意(2)图9－2 多机联动组网示用意单主机单从机单主机多从机通信协议方式该变频器在RS485网络中既能够作为主机利用，也能够作为从机利用，作为主机利历时，能够操纵其它本公司变频器，实现多级联动，作为从机时，PC 机或PLC能够作为主机操纵变频器工作。
具体通信方式如下：(1)变频器为从机，主从式点对点通信。
主机利用广播地址发送死令时，从机不该答。
(2)变频器作为主机，利用广播地址发送死令到从机，从机不该答。
(3)用户能够通过用键盘或串行通信方式设置变频器的本机地址、波特率、数据格式。
(4) 从机在最近一次对主机轮询的应答帧中上报当前故障信息。
通信接口方式通信为RS485接口，异步串行，半双工传输。
默许通信协议方式采纳ASII 方式。
默许数据格式为：1位起始位，7位数据位，2位停止位。
默许速度为9600bps，通信参数设置参见功能码。
9.3 ASII通信协议9.3.1 ASII协议格式:主机命令帧格式从机回应帧格式说明：(1)ASII 模式消息帧以冒号“：”字符ASII 码 3AH 开始以回车换行符终止（ASII码0DH,0AH）。
(2)ASII 模式协议中，除帧头和帧尾，其他区域有效字符集为：一、二、3、4、五、六、7、八、九、A、B、C、D、E、F，小写ASII字母a、b、c、d、e、f为非法字符。
通讯概述本公司系列变频器向用户提供工业控制中通用的RS485通讯接口。
通讯协议采用MODBUS标准通讯协议，该变频器可以作为从机与具有相同通讯接口并采用相同通讯协议的上位机（如PLC控制器、PC机）通讯，实现对变频器的集中监控，另外用户也可以使用一台变频器作为主机，通过RS485接口连接数台本公司的变频器作为从机。
以实现变频器的多机联动。
通过该通讯口也可以接远控键盘。
实现用户对变频器的远程操作。
本变频器的MODBUS通讯协议支持两种传送方式:RTU方式和ASCII方式，用户可以根据情况选择其中的一种方式通讯。
下文是该变频器通讯协议的详细说明。
通讯协议说明9.2.1通讯组网方式(1) 变频器作为从机组网方式：图9－1 从机组网方式示意图(2) 多机联动组网方式：RS485图9－2 多机联动组网示意图9.2.2通信协议方式该变频器在RS485网络中既可以作为主机使用，也可以作为从机使用，作为主机使用时，可以控制其它本公司变频器，实现多级联动，作为从机时，PC 机或PLC可以作为主机控制变频器工作。
具体通讯方式如下：(1)变频器为从机，主从式点对点通信。
主机使用广播地址发送命令时，从机不应答。
(2)变频器作为主机，使用广播地址发送命令到从机，从机不应答。
(3)用户可以通过用键盘或串行通信方式设置变频器的本机地址、波特率、数据格式。
(4) 从机在最近一次对主机轮询的应答帧中上报当前故障信息。
9.2.3通讯接口方式通讯为RS485接口，异步串行，半双工传输。
默认通讯协议方式采用ASCII 方式。
默认数据格式为：1位起始位，7位数据位，2位停止位。
默认速率为9600bps，通讯参数设置参见～功能码。
ASCII通讯协议字符结构：10位字符框（For ASCII）11位字符框（For RTU）通讯资料结构：ASCII模式校验码：ASCII模式：双字节ASCII码。
计算方法：对于消息发送端，LRC的计算方法是将要发送消息中“从机地址”到“运行数据”没有转换成ASCII码的全部字节连续累加，结果丢弃进位，得到的8位字节按位取反，后再加1（转换为补码），最后转换成ASCII码，放入校验区，高字节在前，低字节在后。
第九章串行口RS485通讯协议
9.1通讯概述
本公司系列变频器向用户提供工业控制中通用的RS485通讯接口。
通讯协议采用MODBUS标准通讯协议，该变频器可以作为从机与具有相同通讯接口并采用相同通讯协议的上位机（如PLC控制器、PC机）通讯，实现对变频器的集中监控，另外用户也可以使用一台变频器作为主机，通过RS485接口连接数台本公司的变频器作为从机。
以实现变频器的多机联动。
通过该通讯口也可以接远控键盘。
实现用户对变频器的远程操作。
本变频器的MODBUS通讯协议支持两种传送方式:RTU方式和ASCII方式，用户可以根据情况选择其中的一种方式通讯。
下文是该变频器通讯协议的详细说明。
9.2通讯协议说明
9.2.1通讯组网方式
(1) 变频器作为从机组网方式：
图9－1 从机组网方式示意图(2) 多机联动组网方式：单主机单从机
单主机多从机
图9－2 多机联动组网示意图
9.2.2通信协议方式
该变频器在RS485网络中既可以作为主机使用，也可以作为从机使用，作为主机使用时，可以控制其它本公司变频器，实现多级联动，作为从机时，PC 机或PLC可以作为主机控制变频器工作。
具体通讯方式如下：
(1)变频器为从机，主从式点对点通信。
主机使用广播地址发送命令时，从机不应答。
(2)变频器作为主机，使用广播地址发送命令到从机，从机不应答。
(3)用户可以通过用键盘或串行通信方式设置变频器的本机地址、波特率、数据格式。
(4) 从机在最近一次对主机轮询的应答帧中上报当前故障信息。
9.2.3通讯接口方式
通讯为RS485接口，异步串行，半双工传输。
默认通讯协议方式采用ASCII 方式。
默认数据格式为：1位起始位，7位数据位，2位停止位。
默认速率为9600bps，通讯参数设置参见P3.09～P3.12功能码。
9.3 ASCII与RTU通讯协议
字符结构：
10位字符框（For ASCII）
(1－7－2格式，无校验)
(1－7－1格式，奇校验)
(1－7－1格式，偶校验)
11位字符框（For RTU）(1－8－2格式，无校验)
(1－8－1格式，奇校验)
(1－8－1格式，偶校验)
通讯资料结构：
ASCII模式
通讯地址：
00H：所有变频器广播（broadcast）
01H：对01地址变频器通讯。
0FH：对15地址变频器通讯。
10H：对16地址变频器通讯。
以此类推……….，最大可到247（F7H）。
功能码（Function）与资料内容（DA TA）：
03H：读出寄存器内容。
06H：写入一笔资料到寄存器。
08H：回路侦测。
10H：读出多笔寄存器内容
功能码03H：读出一个寄存器内容：
例如：读出寄存器地址2104H内容（输出电流）：
ASCII模式：
RTU模式：
功能码06H：写入一笔资料到寄存器。
例如：对变频器地址01H，写P0.02=50.00HZ功能码。
ASCII模式：
RTU模式：
命令码：08H通讯回路测试
此命令用来测试主控设备与变频器之间通讯是否正常。
变频器将收到的资料原封不动送给主控设备。
RTU模式：
校验码：
ASCII模式：双字节ASCII码。
计算方法：对于消息发送端，LRC的计算方法是将要发送消息中“从机地址”到“运行数据”没有转换成ASCII码的全部字节连续累加，结果丢弃进位，得到的8位字节按位取反，后再加1（转换为补码），最后转换成ASCII码，放入校验区，高字节在前，低字节在后。
对于消息接收端，采取同样的LRC方法计算接收到消息的校验和，与实际接收到的校验和进行比较，如果相等，则接收消息正确。
如果不相等，则接收消息错误。
如果校验错误，则丢弃该消息帧，并不作任何回应，继续接收下一帧数据。
RTU模式：双字节16进制数。
CRC 域是两个字节，包含一16 位的二进制值。
它由发送端计算后加入到消息中；添加时先是低字节，然后是高字节，故CRC 的高位字节是发送消息的最后一个字节。
接收设备重新计算收到消息的CRC，并与接收到的CRC 域中的值比较，如果两值不同则接收消息有错误，丢弃该消息帧，并不作任何回应，继续接收下一帧数据。
CRC校验计算方法具体参考MODBUS协议说明。
