下载文档原格式

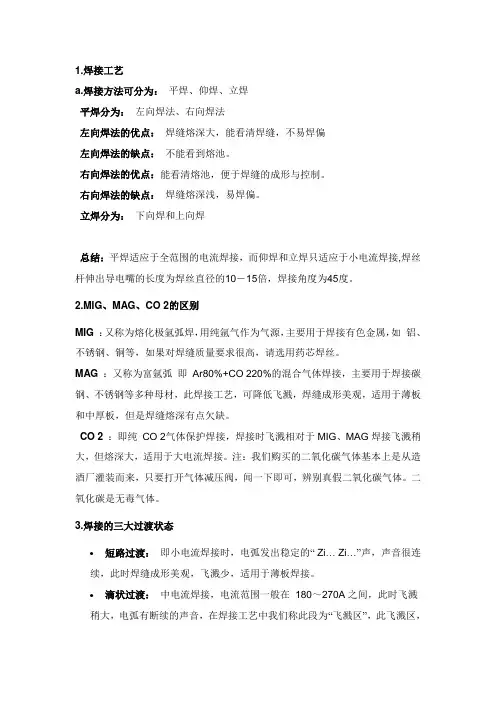

1.焊接工艺a.焊接方法可分为：平焊、仰焊、立焊平焊分为：左向焊法、右向焊法左向焊法的优点：焊缝熔深大，能看清焊缝，不易焊偏左向焊法的缺点：不能看到熔池。
右向焊法的优点：能看清熔池，便于焊缝的成形与控制。
右向焊法的缺点：焊缝熔深浅，易焊偏。
立焊分为：下向焊和上向焊总结：平焊适应于全范围的电流焊接，而仰焊和立焊只适应于小电流焊接,焊丝杆伸出导电嘴的长度为焊丝直径的10－15倍，焊接角度为45度。
2.MIG、MAG、CO 2的区别MIG：又称为熔化极氩弧焊，用纯氩气作为气源，主要用于焊接有色金属，如铝、不锈钢、铜等，如果对焊缝质量要求很高，请选用药芯焊丝。
MAG：又称为富氩弧即Ar80%+CO 220%的混合气体焊接，主要用于焊接碳钢、不锈钢等多种母材，此焊接工艺，可降低飞溅，焊缝成形美观，适用于薄板和中厚板，但是焊缝熔深有点欠缺。
CO 2：即纯CO 2气体保护焊接，焊接时飞溅相对于MIG、MAG焊接飞溅稍大，但熔深大，适用于大电流焊接。
注：我们购买的二氧化碳气体基本上是从造酒厂灌装而来，只要打开气体减压阀，闻一下即可，辨别真假二氧化碳气体。
二氧化碳是无毒气体。
3.焊接的三大过渡状态∙短路过渡：即小电流焊接时，电弧发出稳定的“ Zi… Zi…”声，声音很连续，此时焊缝成形美观，飞溅少，适用于薄板焊接。
∙滴状过渡：中电流焊接，电流范围一般在180～270A之间，此时飞溅稍大，电弧有断续的声音，在焊接工艺中我们称此段为“飞溅区”，此飞溅区，在焊接工艺中，至今还没有办法解决。
射流过渡：又称亚射流过渡，此时飞溅极小，电流大，声音发出“ Si..Si…”声，焊缝成形美观，从以上几点我们在焊接时应着重选择短路过渡及射流过渡焊接，但在要求不高的场合也可用滴状过渡焊接。
运条方法：圆圈型、锯齿型、往复型、月牙型等等多种方法。
4.计算焊接电压的方法：我们如果要焊接某一范围的电流，则电压可由下式中求得：焊接电压=14＋（0.05×焊接电流）例：焊接200A电流时需要多少焊接电压？14＋（0.05×200）=14+5 =24V解：焊接200A电流时需要24V焊接电压。
二保焊接工艺知识点
二保焊接是一种重要的焊接工艺，通常用于连接金属零件。
以下是关于二保焊接的一些重要知识点：
1.什么是二保焊接：二保焊接是一种双电源焊接工艺，同时使用两个电源，一个用于焊接电弧，另一个用于提供电流和电压以保护和控制焊接过程。
2.电弧气体保护：二保焊接通常涉及电弧气体保护，这意味着在焊接区域周围提供保护气体，通常是惰性气体如氩气。
这有助于防止空气中的氧气进入焊接区域，以减少氧化和污染。
3.适用材料：二保焊接通常用于焊接不锈钢、铝合金和其他高贵金属，以确保焊缝质量和外观。
4.设备和材料：二保焊接需要特殊的设备，包括电源单元、气体供应系统和焊枪。
同时，还需要相应的焊丝和焊剂，以实现高质量的焊接。
5.焊接参数：二保焊接需要精确的焊接参数设置，包括电流、电压、焊接速度和保护气体流量。
这些参数的选择取决于所使用的材料和焊接要求。
6.焊接技术：二保焊接要求焊工具备一定的焊接技能。
焊工需要控制焊接枪的位置和移动速度，以确保均匀的焊接，并避免焊接缺陷。
7.质量控制：质量控制在二保焊接中至关重要。
焊接后需要进行检验，以确保焊接质量，包括焊缝的外观、尺寸和无缺陷。
8.安全：二保焊接需要焊工采取安全措施，包括佩戴适当的个人防护装备，确保通风良好，以防止有害气体和烟雾的吸入。
9.应用领域：二保焊接广泛应用于制造业，特别是航空航天、汽
车制造、电子设备和食品加工等领域。
二保焊接是一项高度专业化的焊接工艺，要求焊工具备良好的技术和操作经验，以确保高质量的焊接连接。
焊工在进行二保焊接之前应接受培训，并遵循相关的工艺规范和安全标准。
二氧化碳气体保护焊的基本知识和技术要求，希望大家有所用！二氧化碳气体保护焊二氧化碳气体保护焊是一种熔化极气保焊，它是利用二氧化碳作为保护气体，依靠焊丝和焊件之间产生电弧来熔化金属，实现焊接的加工方法。
二氧化碳气体价格低廉，而焊接过程中电流密度大，电弧热量利用率高。
焊後不用清渣，焊件变形小，抗裂性能好，易于控制，操作灵便，易于实现自动化和机械化生产。
但由于二氧化碳气体在高温下会分解，电弧气氛具有强烈的氧化性，导致合金元素过烧，所以不能焊接有色金属和高合金材料。
按照焊丝直径的不同，二氧化碳焊接可分为细丝和粗丝两种。
焊丝适用范围表：焊接时使用成盘的焊丝，焊丝由送丝机构经软管和焊枪的导电嘴送出。
电源的输出两端分别接在焊枪与焊件上，焊丝与焊件接触后形成电弧，在电弧的高温作用下，金属局部形成熔池，而焊丝端部也不断熔化形成熔滴，过渡到熔池中去，同时气瓶中送出的二氧化碳气体也以一定的压力和流量从焊枪的喷嘴喷出，形成一股保护气流，使熔池和电弧与空气隔离。
随着焊枪的移动熔池中的金属凝固成焊缝。
二氧化碳气体保护焊熔滴过渡二氧化碳保护焊是一种熔化极焊接方法，焊丝除了作为电极外，其端部不断熔化，并陆续过渡到熔池中去。
熔滴过渡形式大致分为两种：短路过渡和大滴过渡。
短路过渡：采用细焊丝，小电流，低电弧电压焊接时出现的。
短路过度时，短路频率可达每秒几十次到上百次。
每次短路完成一次熔滴过渡。
所以焊接非常稳定，飞溅小，成型美观。
是二氧化碳保护焊的主要过渡形式。
大滴过渡：采用焊接电流和电弧电压高于短路过渡时发生的。
由于电弧长度增加，焊丝熔化较快，以至熔滴体积不断增大，并在熔滴自身重力作用下向熔池过渡。
过渡频率低，每秒只有几滴到几十滴。
二氧化碳保护焊飞溅的产生原因1由于二氧化碳气体具有强烈的氧化性能，在高温作用下，体积急剧膨胀，从而产生大量的细粒飞溅。
2电弧极性选用不当引起的飞溅。
当用正极性焊接时，正离子飞向焊丝末端的熔池，机械冲击力大，因此造成大颗粒的飞溅。
二氧化碳保护焊一些基础知识（2）二氧化碳焊接一些基础知识机械常识（2）机械常识（4）七、二氧化碳气体保护焊常见的故障和缺陷气保焊机有别于其它焊机之处在于它是机、电、气三位一体的设备，在使用中，对于其所发生的问题我们应从此三个因素去理解、分析和解决。
一般地说：不能焊—电路故障；不好焊—机械故障；焊不好—保护气气体不纯或气路问题。
这是经验的写照，而后两者占了问题总数的90%。
1. 机械问题（主要表现为送丝不稳、堵丝）1.1入口嘴、中间嘴、出口嘴是否同心在一条直线上。
如不在一条直线上则易导致送丝阻力加大，造成送丝不稳。
1.2送丝轮是否打滑。
第一次试机应将防锈脂擦除并要定期清理轮槽，注意要用软质的东西去擦除。
判断轮槽是否磨损严重：一般情况下让焊丝露出槽面的1/3，否则应换相应丝径的送丝轮。
轮槽必须按焊丝直径安装正确。
1.3送丝轮挡圈仅起防止轮圈在送丝过程中脱落或窜动量太大，而不宜旋得太紧。
否则内嵌螺钉容易脱落或松动。
1.4送丝软管（导丝管）由于长时间使用，在导丝管内充满灰尘和铁末，也会造成送丝阻力大，所以应经常清理。
当导丝管用了一段时间，但还比较新时，清洁时可用压缩空气吹干净即可（尼龙管只能用此方法）；当导丝管用旧了时，要用煤油、汽油、酒精等有机溶剂泡一泡，然后再清理。
更换导丝管时，要依据焊丝直径选择合适软管，并根据枪的实际长度截取软管长度，且一定要清除螺旋钢丝管口处的毛刺，具体方法见说明书。
另外，低速焊时，细丝可用超一档焊丝直径的导丝管，但不允许粗丝采用细丝导丝管，如：Φ1.2丝可用Φ1.6丝的导丝管，但Φ1.6的焊丝不可用Φ1.2的导丝管。
高速焊时，送丝管应严格按焊丝直径进行匹配。
1.5导电嘴孔眼偏大时，应及时更换，否则会出现因间隙过大导电不良引起焊接过程不稳定或输出电流不够大。
焊接过程中采用防飞溅剂可延长导电嘴寿命，同时在施焊过程中应及时清理焊枪护套内的飞溅。
钢焊丝的导电嘴，其孔径应比焊丝直径大0.1~0.2mm，长度约20~30mm 。
二保焊培训简介二保焊是一种常见的焊接方法，它指的是利用保护气体和保护剂来保护焊缝和焊接时产生的热变形。
该技术广泛应用于各个行业，包括制造业、汽车工业、船舶工业等。
为了帮助初学者快速掌握二保焊技术，本文档将介绍二保焊的基本原理、焊接过程中需要注意的事项以及常见的二保焊设备和材料。
基本原理二保焊是利用保护气体和保护剂来保护焊缝和焊接时产生的热变形。
保护气体可以是惰性气体如氩气或氩气混合气体，它们可以防止焊缝与空气接触导致氧化。
保护剂则用于减少焊接热变形，保护焊件表面免受氧化。
二保焊的基本原理可以总结为以下几点：1.保护气体：选择合适的保护气体是二保焊的关键步骤。
惰性气体如氩气或氩气混合气体是常用的保护气体，它们具有较高的热传导性和稳定性，能够有效地保护焊缝。
2.保护剂：在焊接过程中，保护剂可以降低焊缝和焊接热变形的风险。
常用的保护剂有焊剂和焊接胶，它们可以填充焊缝并降低热应力。
3.控制焊接参数：控制焊接电流、电压、速度等参数是保证焊接质量的重要步骤。
合理调整焊接参数可以避免焊接缺陷的产生。
焊接过程中需要注意的事项在进行二保焊时，需要注意以下几点：1.焊接安全：焊接过程中应佩戴合适的个人防护装备，如焊接面罩、防火服等。
同时，应确保焊接环境的通风良好，以避免有害气体的积聚。
2.清洁焊接表面：在进行焊接之前，应确保焊接表面是干净的，没有污垢、油脂等杂质。
使用合适的清洁剂和刷子可以有效地清洁焊接表面。
3.控制焊接速度：将焊接速度控制在合适范围内，以避免焊接过热导致焊接缺陷的产生。
4.合理调整焊接参数：通过调整焊接电流、电压等参数，可以获得理想的焊接效果。
根据具体焊接材料和工件的要求，合理选择焊接参数。
常见的二保焊设备和材料1.二保焊机：二保焊机是进行二保焊的主要设备之一，它可以提供适当的电流和电压，使焊接过程更加稳定和高效。
2.保护气体：常用的保护气体有氩气和氩混合气体，它们可以有效地保护焊缝和焊接过程中的焊件。
焊接工艺培训之CO2气体保护焊工艺知识一、工艺原理CO2气体保护焊是利用CO2气体作为保护气体，通过电弧加热将焊接材料熔化并形成焊缝的一种焊接工艺。
在焊接过程中，CO2气体能够有效地阻挡空气对焊缝的侵入，保护熔融金属，防止氧化和氮化，从而获得良好的焊接质量。
同时，CO2气体还能够提供稳定的焊接电弧，促进熔融金属的沉积，使焊缝形成均匀、美观。
因此，CO2气体保护焊在焊接工艺中具有重要的地位。
二、设备要求进行CO2气体保护焊需要一定的设备支持，主要包括焊接机、保护气体瓶、焊枪和焊丝等。
其中，焊接机是CO2气体保护焊的核心设备，它能够提供所需的电能和焊接电流，控制焊接过程中的电弧稳定性。
保护气体瓶是用于存储CO2气体的容器，需要通过气管与焊接机连接。
焊枪则是将焊丝送入焊接区域并形成电弧的工具，它需要能够与焊接机进行连接，并能够调节电流、电压等参数。
此外，焊接操作台、电源线、接地线等设备也是进行CO2气体保护焊所必备的。
三、操作规程进行CO2气体保护焊需要按照一定的操作规程来进行，以确保焊接质量和人员安全。
首先，需要对设备进行检查和准备工作，确保设备正常运行。
然后，安装焊接枪和调节焊接电流、电压等参数，选择合适的焊接电流和速度，根据焊接材料的特性和焊接要求来确定。
接下来，进行工件表面的处理，去除油污、氧化物等杂质，保持焊接区域的清洁。
在进行焊接前，需要进行试焊和调试，确定焊接机和焊枪的工作状态。
在进行焊接时，需要注意保持恒定的工作姿势和焊接速度，保证焊接质量。
焊接后，需要进行焊渣清理和焊缝检查，确保焊缝的质量符合要求。
最后，需要对设备进行清洁和维护，关闭气体瓶和断开电源，确保人员的安全。
四、常见问题及解决方法在进行CO2气体保护焊的过程中，可能会遇到一些常见问题，例如焊接缺陷、气体外泄、设备故障等。
对于这些问题，需要及时发现并采取相应的解决方法。
比如，焊接缺陷可以采取适当的工艺参数调整、焊接技术改进等方法来解决；气体外泄可以通过检查气体管路、密封件等来排除故障；设备故障需要及时维修和更换零部件。
二保焊管道焊接知识二保焊管道焊接是指对管道进行保护性气体保护下的手工电弧焊接。
二保焊管道焊接是一种常见的焊接方法，广泛应用于工业领域。
本文将从焊接过程、焊接材料、焊接技术和注意事项等方面介绍二保焊管道焊接知识。
一、焊接过程二保焊管道焊接的过程通常分为准备工作、焊接设备调试、焊接操作和焊后处理四个阶段。
1. 准备工作在进行二保焊管道焊接之前，首先需要对焊接设备进行检查和维护，确保设备处于正常工作状态。
然后进行管道的准备工作，包括清洁焊接表面、对焊接接头进行处理等。
2. 焊接设备调试焊接设备调试是为了保证焊接过程中的电流、电压和气体流量等参数能够满足焊接要求。
通常需要根据管道材料和焊接方法选择适当的电流、电压和气体流量。
3. 焊接操作焊接操作是整个焊接过程中最关键的环节。
在焊接操作中，焊工需要掌握好焊接电流、焊接速度和焊接角度等参数，确保焊接质量。
同时，焊工还需要注意焊接姿势和焊接位置，保证焊接过程的安全和稳定。
4. 焊后处理焊后处理是为了保证焊接接头的质量和耐久性。
通常包括对焊接接头进行清理、修整和验收等工作。
二、焊接材料二保焊管道焊接所需的主要材料包括焊接电极、保护性气体和辅助材料。
1. 焊接电极焊接电极是进行二保焊管道焊接的主要工具。
常用的焊接电极包括氢化钨电极、钼电极和钼合金电极等。
2. 保护性气体保护性气体是为了防止焊接过程中焊缝受到氧气和水蒸气等有害物质的污染。
常用的保护性气体包括氩气、氩氧混合气体和纯氮气等。
3. 辅助材料辅助材料主要用于焊接过程中的辅助操作，包括焊接支架、焊接夹具和焊接剂等。
三、焊接技术二保焊管道焊接需要掌握一定的焊接技术和操作方法。
1. 焊接技术焊接技术是进行二保焊管道焊接的核心要素。
焊接技术包括焊接电流的控制、焊接速度的掌握和焊接角度的选择等。
2. 操作方法操作方法是进行二保焊管道焊接的具体步骤。
在焊接过程中，需要注意焊接位置、焊接姿势和焊接顺序等。
四、注意事项在进行二保焊管道焊接时，需要注意以下几点。
二氧化碳保护焊基本知识1.焊接开始：先打开配电盘开关，再打开焊机电源开关。
（注意：再打开电源开关时，应侧身操作，避免因电器短路造成烧伤等）。
缓慢打开储气瓶阀门。
调节合适的气压。
调节合适的电流，电压。
2.焊接结束：关闭储气瓶阀门，放出气管内残留气体。
关闭电源。
把设备整理好放回原处。
3.焊丝盘的安装：选择合适的焊丝直径。
向焊丝盘轴装焊丝盘，并固定牢固。
将焊丝插入焊丝插口处。
用焊丝加压手柄给焊丝施加合适的压力。
选择合适的导电嘴，并拧紧。
焊枪操作基础：1.引弧及焊接完成时的操作:因为引弧及焊接完成时容易出现缺陷，所以操作焊枪时一定要遵守喷嘴-工件间距离及焊枪角度。
在引弧前的间隔，受到焊丝接触时的冲击而回升，注意勿使焊枪因冲击而会升。
2.喷嘴-工件间距离：喷嘴-工件间距离过大时，容易产生缺陷（气孔，坑等）。
一般情况下采用焊丝直径的10倍距离左右（如1.0的焊丝，选用距离为10毫米左右）。
3.导电嘴距离喷嘴外缘5mm最佳。
4.气体保护效果不好的识别：根据电弧声音及熔池状态等就可以很简单地判断正常电弧，异常电弧时的熔池成沸腾状，需经过经验来掌握正常电弧的状态。
5.焊丝伸出长度的影响：导电嘴-母材间距离过长时，影响有：产生气孔，引弧不好，电弧不稳，熔池浅。
导电嘴-母材间距离过短时：喷嘴容易被飞溅物堵塞，看不清焊接线，熔深变深。
6.焊枪角度：二氧化碳气体保护焊一般采用向前行进法，这样便于观察焊接，焊缝形状，气体保护效果等。
7.焊枪移动和作业姿势：焊枪由送丝软管，气管，控制电缆等构成，为不影响焊接效果，应采用保证焊枪弯曲不要过大，焊枪平衡的作业姿势。
操作者姿势及焊枪操作不好时，均得不到均匀的焊缝，因此，改变姿势，计算电压进行联系，以求得到均匀的焊缝。
8.收弧处理：在弧坑部开闭焊枪开关2~3次，使电弧重复闪灭进行处理。
在焊缝还是块状时，每隔0.5-1秒开1次开关掩埋火口，开3次即可充分埋好火口。
9.焊缝连接方法：在火口前方引弧后，等电弧稳定下来再返回火口部（接点）进行焊接。
二保焊的焊接方法平焊立焊角焊CO2半自动气体保护焊接工艺本工艺适用于低碳钢和低合金高强度钢各种大型钢结构工程焊接，其焊接生产率高，抗裂性能好，焊接变形小，适应变形范围大，可进行薄板件及中厚板件焊接.一. 焊接准备1.焊接前接头清洁要求在坡口两侧30mm范围内影响焊缝质量的毛刺、油污、水锈脏物、氧化皮必须清洁干净。
2.当施工环境温度低于零度或钢材的碳当量大于0.41%，及结构刚性过大，物件较厚时应采用焊前预热措施，预热温度为80℃~100℃，预热范围为板厚的5倍，但不小于100mm。
3.工件厚度大于6mm时，为确保焊透强度，在板材的对接边缘应采用开切V形或X形坡口，坡口角度为60°钝边p为0~1mm，装配间隙b为0~1mm；当板厚差≥4mm时，应对较厚板材的对接边缘进行削斜处理，如图：4.焊前应对CO2焊机送丝顺畅情况和气体流量作认真检查。
.1.5.若使用瓶装气体应作排水提纯处理，且应检查气体压力，若低于9.8×10.5PQ(10kgf/mm2)应停止使用。
6.根据不同的焊接工件和焊接位置调节好规范，通常的焊接规范可以用以下公式：V=0.04I+16 (允许误差±1.5V)二. 焊接材料1. CO2气体纯度要求99.5%；含水量不超过0.1%；含碳量不超过0.1%。
2.焊丝牌号低碳钢及高强度低合金钢重要结构焊接选用H08Mn2SiA；H08Mn2SiA低碳钢一般结构焊接选用H08MnSi。
焊丝表面镀铜不允许有锈点存在。
三. 焊接规范板厚焊丝直径焊接规范气体流量备注mm mm 焊接电流(A) 焊接电压(V) l/min1 0.8 60~80 16~17 10~12适用于平对接焊3 1.0 120~150 18~20 10~126 1.0 140~160 21~22 10~1210 1.2 180~200 23~24 14~18>20 1.2 210~240 25~28 18~2010~20 1.2 100~120 20~22 14~18 适用立、横、仰焊；适用立向下角焊及立向上角焊3~20 1.2 140~170 21~24 14~18如使用药芯焊丝，焊接时可参考此规范。
二保焊应用知识一、二氧化碳气体保护焊发展动态二氧化碳气体保护焊是50年代发展起来的一种新的焊接技术。
半个世纪来，它已发展成为一种重要的熔焊方法。
广泛应用于汽车工业，工程机械制造业一、二氧化碳气体保护焊发展动态二氧化碳气体保护焊是50年代发展起来的一种新的焊接技术。
半个世纪来，它已发展成为一种重要的熔焊方法。
广泛应用于汽车工业，工程机械制造业，造船业，机车制造业，电梯制造业，锅炉压力容器制造业，各种金属结构和金属加工机械的生产。
MIG气体保护焊焊接质量好，成本低，操作简便，取代大部分手工电弧焊和埋弧焊，已成定局。
二氧化碳气体保护焊装在机器手或机器人上很容易实现数控焊接，将成为二十一世纪初的主要焊接方法。
目前二氧化碳气体保护焊，使用的保护气体，分CO2和CO2+Ar两种。
使用的焊丝主要是锰硅合金焊丝，超低碳合金焊丝及药芯焊丝。
焊丝主要规格有：0.5 0.8 0.9 1.0 1.2 1.6 2.0 2.5 3.0 4.0等。
二、二氧化碳气体保护焊特点1．焊接成本低——其成本只有埋弧焊和手工电弧焊的40~50%。
2．生产效率高——其生产率是手工电弧焊的1~4倍。
3．操作简便——明弧，对工件厚度不限，可进行全位置焊接而且可以向下焊接。
4．焊缝抗裂性能高——焊缝低氢且含氮量也较少。
5．焊后变形较小——角变形为千分之五，不平度只有千分之三。
6．焊接飞溅小——当采用超低碳合金焊丝或药芯焊丝，或在CO2中加入Ar，都可以降低焊接飞溅。
三、二氧化碳气体保护焊焊接材料（一）CO2气体1．CO2气体的性质纯CO2气体是无色，略带有酸味的气体。
密度为本1.97kg/m3，比空气重。
在常温下把CO2气体加压至5~7Mpa时变为液体。
常温下液态CO2比较轻。
在0℃，0.1Mpa时，1kg的液态CO2可产生509L的CO2气体。
2．瓶装CO2气体采用40L标准钢瓶，可灌入25kg液态的CO2，约占钢瓶的80%，基余20%的空间充满了CO2气体。
在0℃时保饱各气压为3.63Mpa；20℃时保饱各气压为5.72Mpa；30℃时保饱各气压为7.48 Mpa，因此，CO2气瓶要防止烈日暴晒或靠近热源，以免发生爆炸。
3．CO2气体纯度对焊接质量的影响CO2气体纯度对焊缝金属的致密性和塑性有很大影响。
CO2气体中的主要杂质是H2O和N2，其中H2O的危害较大，易产生H气孔，甚至产生冷裂缝。
焊接用CO2气体纯度不应低于99.8%（体积法），其含水量小于0.005%（重量法）。
4．混合气体一般混合气体是在Ar气（无色、无味、密度为1.78kg/m3）中加入20%左右的CO2气体制成，主要用来焊接重要的低合金钢强度钢。
（二）焊丝1．实心焊丝为了防止气孔，减少飞溅和保证焊缝具有一定的力学性能，要求焊丝中含有足够的合金元素，一般采用限制含碳量（0.1%以下），硅锰联合脱氧。
焊丝直径常用的有：φ0.8mm φ0.9mm φ1.0mm φ1.2mm φ1.6mm，焊丝直径允许偏差+0.01，-0.04。
以下介绍几种常用的焊丝。
①用于焊接低碳钢低合金钢的焊丝有：H08MnSiA，H08MnSi，H10MnSi。
②用于焊接低合金钢强度钢的焊丝有：H08Mn2SiA，H10MnSiMo，H10Mn2SiMoA。
③用于焊接贝氏体钢的焊丝有：H08Cr3Mn2MoA。
④用于焊接抗微气孔焊缝低飞溅的焊丝有：H0Cr18Ni9，H1Cr18Ni9，H1Cr18Ni9Ti。
⑤用于焊接不锈钢薄板的焊丝有：H0Cr18Ni9，H1Cr18Ni9，H1Cr18Ni9Ti，H1Cr18Ni9Nb。
2．药芯焊丝药芯焊丝用薄钢带卷成圆形管，其中填入一家成分的药粉，以拉制而成的焊丝。
采用药芯焊丝焊接，形成气渣联合保护，焊缝成形好，焊接飞溅小。
常用的药芯焊丝有：YJ502，YJ507，YJ507CuCr，YJ607，YJ707。
四、二氧化碳气体保护焊的保护效果（一）二氧化碳气体保护焊的保护效果CO2气体保焊是利用CO2气体作为保护气体的一种电弧焊。
CO2气体本身是一种活性气体，它的保护作用主要是使焊接区与空气隔离，防止空气中的氮气对熔池金属的有害作用，因为一旦焊缝金属被氮化和氧化，设法脱氧是很容易实现的，而要脱氮就很困难。
CO2气保焊在CO2保护下能很好地排除氮气。
在电弧的高温作用下（5000K以上），CO2气体全部分解成CO+ O，可使保护气体增加一倍。
同时由于分解吸热的作用，使电弧因受到冷却的作用而产生收缩，弧柱面积缩小，所以保护效果非常好。
（二）二氧化碳气体保护焊的冶金特点CO2气保焊时，合金元素的烧损，焊缝中的气孔和焊接时的飞溅，这三方面是CO2气保焊的主要问题，而这些问题都与电弧气氛的氧化性有关。
因为只有当电弧温度在5000K以上时，CO2气体才能完全分解，但在一般的CO2气保焊电弧气氛中，往往只有40~60%左右的CO2气体完全分解，所以在电弧气氛中同时存在CO2、CO和O气氛对熔池金属有严重的氧化作用。
1．合金元素的氧化问题（1）合金元素的氧化CO2气体和O对金属的氧化作用，主要有以下几种形式：Fe+ CO2=FeO+COSi+2CO2=SiO2+2COMn+ CO2=MnO+COFe+O=FeOSi+2O=SiO2Mn+O=MnO 这些氧化反应既发生在熔滴中，也发生于深池中。
氧化反应的程度取决于合金元素的浓度和对氧的亲和力的大小，由于铁的浓度最大，固铁的氧化最强烈，Si、Mn、C的浓度虽然较低但与氧的亲和力比铁大，所以大部分数量被氧化。
以上氧化反应的产物SiO2T MnO结合成为熔点较低的硅酸盐熔渣，浮于熔池上面，使熔池金属受到良好的保护。
反应生成的CO 气体，从熔池中逸到气相中，不会引起焊缝气孔，只是使焊缝中的Si、Mn元素烧损。
在CO2气保焊中，与氧亲和力较弱的元素Ni、Cr、Mo其过渡系数最高，烧损最少。
与氧亲和力较大的元素Si和Mn，其过渡系数较低，因为它们当中有相当数量用于脱氧。
而与氧的亲和力最大的元素Al、Ti、Nb的过渡系数更低，烧损比Si、Mn还要多。
反应生成的FeO将继续与C作用产生CO气体，如果此时气体不能析出熔池，则在焊缝中生成CO气孔。
反应生成的CO气体在电弧高温下急剧膨胀，使熔滴爆破而引起金属飞溅，因此必须采取措施，尽量减少铁的氧化。
（2）脱氧措施由上述合金元素的氧化情况可知，Si、Mn元素的氧化结果能生成硅酸盐熔渣，因此在CO2气保焊中的脱氧措施主要是在焊丝或药芯的药中加Si、Mn作为脱氧剂。
有时加入一些Al、Ti，但是Al加入太多会降低金属的抗热裂纹能力，而Ti极易氧化，不能单独作为脱氧剂。
利用Si、Mn联合脱氧时，对Si、Mn的含量有一家的比例要求。
Si过高也会降低抗热裂纹能力，Mn过高会使焊缝金属的抗冲击值下降，一般控制焊丝含Si量为1%左右，含Mn量为1~2%左右。
2．气孔问题（1）CO气孔CO2气保焊时，由于熔池受到CO2气流的冷却，使熔池金属凝固较快，若冶金反应生成的CO气体是发生在熔池快凝固的时候，则很容易生成CO气孔，但是只要焊丝选择合理，产生CO气孔的可能性很小。
（2）N2气孔当气体保护效果不好时，如气体流量太小；保护气不纯；喷嘴被堵塞；或室外焊接时遇风；使气体保护受到破坏，大量空气侵入熔池，将引起N2气孔。
（3）H2气孔在CO2气保焊时产生H2气孔的机率不大，因为CO2气体本身具有一家的氧化性，可以制止氢的有害作用，所以CO2气保焊时对铁锈和水分没有埋弧焊和氩弧焊那样敏感，但是如果焊件表面的油污以及水分太多，则在电弧的高温作用下，将会分解出H2，当其量超不定期CO2气保焊时氧化性对氢的抑制作用时，将仍然产生H2气孔。
为了防止H2气孔的产生，焊丝和焊件表面必须去除油污、水分、铁锈，CO2气体要经过干燥，以减少氢的来源。
3．CO2气保焊的飞溅问题（1）飞溅产生的原因由于焊丝和工件中都含有碳，CO2气保焊电弧气氛氧化性强，熔滴中发生FeO+ C=Fe+CO↑，熔滴爆炸，产生飞溅。
另一个原因是CO2气保焊细丝（Φ1.6mm以下）焊时，一般采用短路过渡焊接，当电弧短路期间，电弧空间逐渐冷却，当电弧再次引燃时，电流较大，电弧热量突然增大，较冷的气体瞬间产生体积膨胀而引起较大的冲动功，由此引起较大的飞溅。
另外当焊机的动特性不太好时，短路电流的增长速度太慢，使熔滴过渡频率降低，短路时间增长，焊丝伸出部分在电阻热的作用下，会发红软化，形成大颗粒成段断落，爆断，使电弧熄灭，造成焊接过程不稳。
短路电流增长太快时，一发生短路，熔滴立即爆炸，产生大量的飞溅，（2）减少飞溅的措施①采用活化处理过的焊丝可以细化金属熔滴减少飞溅，改善焊缝的成形。
所谓活化处理就是在焊丝表面涂一层薄的碱土金属或稀土金属的化合物来提高焊丝发射电子的能力，最常用的活化剂是铯（Cs）的盐类如CsCO3，如稍加一些K2CO3，Na2CO3，则效果更显著。
②限制焊丝中的含碳量在0.08~0.11%范围内，为此可选用超低碳焊丝，如HO4Mn2SiTiA。
③必要时选用药芯焊丝，使熔滴表面有熔渣覆盖，可减少飞溅，使焊缝盛开美观。
④在CO2气体中加入少量的Ar气，改善电弧的热特性和氧化性，减少飞溅。
⑤采用直流反接，使焊丝端部的极点压力较小。
⑥选择最佳的焊接规范，焊接电流、焊接电压不要过大或过小。
⑦选择最佳的电感值，CO2气体保护焊时电流的增长速度与电感有关，既：di/dt=（U0-iR）/L式中：U0——电源的空载电压I——瞬间电流R——焊接回路中的电阻L——焊接回路中的电感由此可知电感越大，短路电流的增大速度di/dt越小。
当焊接回路中的电感值在0~0.2毫亨范围内变化时，对短路电流上升速度的影响特别显著。
一般在用细丝CO2气体保护焊时，由于细焊丝的熔化速度比较快，熔滴过渡的周期短，因此需要较快的电流增长速度，电感应该选小些。
相反，粗焊丝的熔化速度较慢，熔滴过渡的周期长，则要求电流增长速度慢些，所以应该选较大的电感值。
⑧在喷咀上涂一层硅油或防堵剂，可以有效的防止喷咀堵塞。
使用焊接飞溅清除剂，喷涂在工件上，可以阻止飞溅物与母材直接接触，飞溅物用钢丝刷轻轻一刷就能把飞溅物清除。
五、二氧化碳气体保护焊熔滴过渡形式1．短路过渡细丝CO2气体保护焊（Φ小于1.6mm）焊接过程中，因焊丝端部熔滴个非常大，与熔池接触发生短路，从而使熔滴过渡到熔池形成焊缝。
短路过渡是一个燃弧、短路（息弧）、燃弧的连续循环过程，焊接热源主要由电弧热和电阻热两部分组成。
短路过渡的频率由焊接电流、焊接电压控制，其特征是小电流、低电压、焊缝熔深大，焊接过程中飞溅较大。
短路过渡主要用于细丝CO2气体保护焊，薄板、中厚板的全位置焊接。
2．颗粒状过渡粗丝CO2气体保护焊（Φ大于1.6mm）焊接过程中，焊丝端部熔滴个较小，一滴一滴，过渡到熔池不发生短路现象，电弧连续燃烧，焊接热源主要是电弧热。
