热处理淬火工艺【详解】

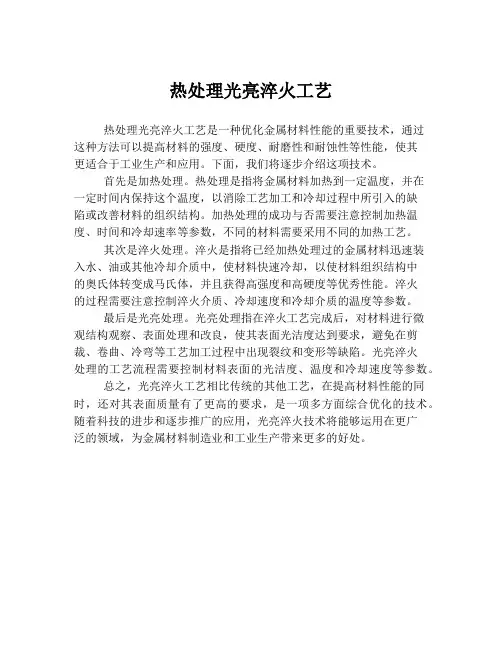

热处理光亮淬火工艺
热处理光亮淬火工艺是一种优化金属材料性能的重要技术，通过
这种方法可以提高材料的强度、硬度、耐磨性和耐蚀性等性能，使其
更适合于工业生产和应用。

下面，我们将逐步介绍这项技术。

首先是加热处理。

热处理是指将金属材料加热到一定温度，并在
一定时间内保持这个温度，以消除工艺加工和冷却过程中所引入的缺
陷或改善材料的组织结构。

加热处理的成功与否需要注意控制加热温度、时间和冷却速率等参数，不同的材料需要采用不同的加热工艺。

其次是淬火处理。

淬火是指将已经加热处理过的金属材料迅速装
入水、油或其他冷却介质中，使材料快速冷却，以使材料组织结构中
的奥氏体转变成马氏体，并且获得高强度和高硬度等优秀性能。

淬火
的过程需要注意控制淬火介质、冷却速度和冷却介质的温度等参数。

最后是光亮处理。

光亮处理指在淬火工艺完成后，对材料进行微
观结构观察、表面处理和改良，使其表面光洁度达到要求，避免在剪裁、卷曲、冷弯等工艺加工过程中出现裂纹和变形等缺陷。

光亮淬火
处理的工艺流程需要控制材料表面的光洁度、温度和冷却速度等参数。

总之，光亮淬火工艺相比传统的其他工艺，在提高材料性能的同时，还对其表面质量有了更高的要求，是一项多方面综合优化的技术。

随着科技的进步和逐步推广的应用，光亮淬火技术将能够运用在更广
泛的领域，为金属材料制造业和工业生产带来更多的好处。

热处理淬火及变形热处理淬火及变形热处理工艺、操作与变形关系一、预处理淬火前通过对工件进行消除应力、改善组织的预备热处理，对减少淬火变形是非常有利的。

预处理一般包括球化退火、消除应力退火，有些还采用调质或正火处理。

①消除应力退火：在机械加工过程中，工件表层在加工方法、背吃刀量、切削速度等的影响下，会产生一定的残余应力，由于其分布的不均衡，导致了工件在淬火时产生了变形。

为了消除这些应力的影响，淬火前将工件进行一次消除应力的退火是必要的。

消除应力退火的温度一般为500-700℃，在空气介质中加热时，为防止工件产生氧化脱碳可采用500-550℃进行退火，保温时间一般为2-3h。

工件装炉时要注意可能因自重引起的变形，其他操作同一般退火操作。

②以改善组织为目的的预热处理：这种预处理包括球化退火、调质及正火等。

球化退火：球化球退火是碳素工具钢及合金工具钢在热处理过程中必不可少的工序，球化退火后所获得的组织对淬火变形趋势影响很大。

所以可以通过调整退火后的组织来减少某些工件有规律的淬火变形。

其他预处理：为减少淬火变形所采用的预处理方法有很多种，如调质处理、正火处理等。

针对工件产生淬火变形的原因及工件所用材料，合理地选用正火、调质等预处理对减少淬火变形是有效的。

但应对正火后引起的残余应力及硬度提高对机加工的不利影响应给予注意，同时调质处理对含WMn等钢可减少淬火时胀大，而对GCr15等钢种的减少变形作用不大。

在实际生产中要注意分清淬火变形产生的原因，即要分清淬火变形是由残余应力引起的还是由组织不佳引起的，只有这样才能对症处理。

若是由残余应力引起的淬火变形则应进行消除应力退火而不用类似调质等改变组织的预处理，反之亦然。

只有这样，才能达到减少淬火变形的目的，才能降低成本，保证质量。

以上各种预处理的具体操作同其他相应操作，此处不赘述。

二、淬火加热操作①淬火温度：淬火温度对工件的淬火变形影响很大。

其影响淬火变形趋势的一般规律如图所示。

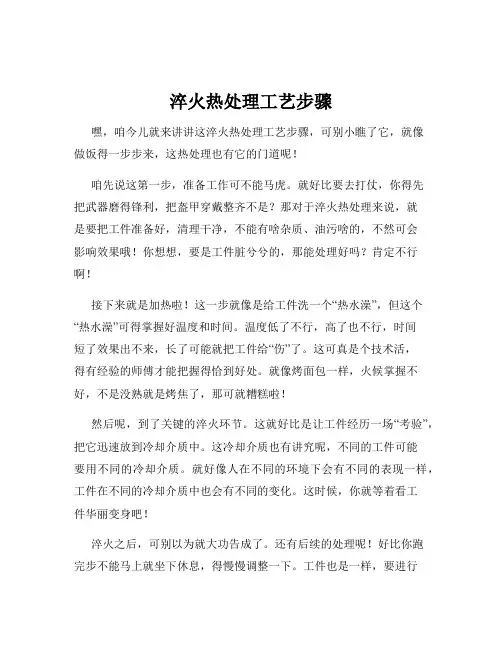

淬火热处理工艺步骤嘿，咱今儿就来讲讲这淬火热处理工艺步骤，可别小瞧了它，就像做饭得一步步来，这热处理也有它的门道呢！咱先说这第一步，准备工作可不能马虎。

就好比要去打仗，你得先把武器磨得锋利，把盔甲穿戴整齐不是？那对于淬火热处理来说，就是要把工件准备好，清理干净，不能有啥杂质、油污啥的，不然可会影响效果哦！你想想，要是工件脏兮兮的，那能处理好吗？肯定不行啊！接下来就是加热啦！这一步就像是给工件洗一个“热水澡”，但这个“热水澡”可得掌握好温度和时间。

温度低了不行，高了也不行，时间短了效果出不来，长了可能就把工件给“伤”了。

这可真是个技术活，得有经验的师傅才能把握得恰到好处。

就像烤面包一样，火候掌握不好，不是没熟就是烤焦了，那可就糟糕啦！然后呢，到了关键的淬火环节。

这就好比是让工件经历一场“考验”，把它迅速放到冷却介质中。

这冷却介质也有讲究呢，不同的工件可能要用不同的冷却介质。

就好像人在不同的环境下会有不同的表现一样，工件在不同的冷却介质中也会有不同的变化。

这时候，你就等着看工件华丽变身吧！淬火之后，可别以为就大功告成了。

还有后续的处理呢！好比你跑完步不能马上就坐下休息，得慢慢调整一下。

工件也是一样，要进行回火处理，让它的性能更加稳定。

这一步可不能小瞧，它能让工件变得更坚韧、更耐用。

你说这淬火热处理工艺是不是很神奇？就这么几步，就能让一块普通的金属材料发生巨大的变化。

它能让工件变得更硬、更耐磨，就像给它穿上了一层坚固的铠甲。

咱生活中好多东西可都离不开这淬火热处理工艺呢，比如那些坚硬的工具、机械零件啥的。

你想想看，要是没有这淬火热处理工艺，那我们的机器设备还能这么好用吗？肯定不行啊！所以说，这看似不起眼的工艺，其实有着大大的作用呢！它就像是一个幕后英雄，默默地为我们的生活和工业生产贡献着力量。

总之啊，这淬火热处理工艺步骤虽然不复杂，但每一步都得认真对待，就像走钢丝一样，容不得半点马虎。

只有这样，才能做出高质量的工件，让它们在各自的岗位上发挥出最大的作用。

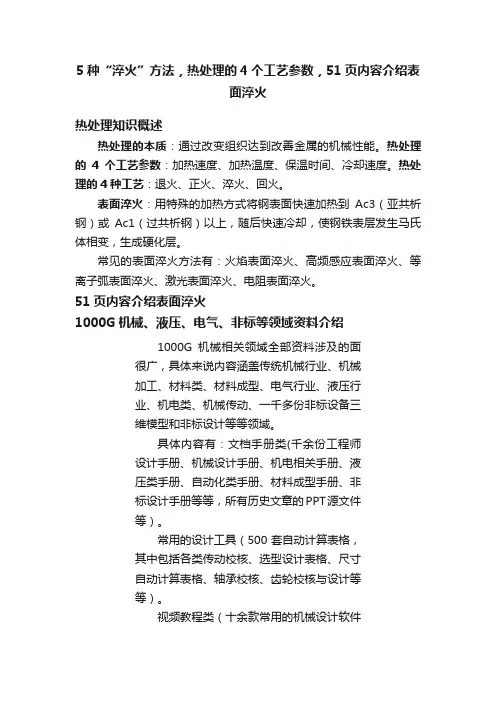

5种“淬火”方法，热处理的4个工艺参数，51页内容介绍表
面淬火
热处理知识概述
热处理的本质：通过改变组织达到改善金属的机械性能。

热处理的4个工艺参数：加热速度、加热温度、保温时间、冷却速度。

热处理的4种工艺：退火、正火、淬火、回火。

表面淬火：用特殊的加热方式将钢表面快速加热到Ac3（亚共析钢）或Ac1（过共析钢）以上，随后快速冷却，使钢铁表层发生马氏体相变，生成硬化层。

常见的表面淬火方法有：火焰表面淬火、高频感应表面淬火、等离子弧表面淬火、激光表面淬火、电阻表面淬火。

51页内容介绍表面淬火
1000G机械、液压、电气、非标等领域资料介绍
1000G机械相关领域全部资料涉及的面
很广，具体来说内容涵盖传统机械行业、机械
加工、材料类、材料成型、电气行业、液压行
业、机电类、机械传动、一千多份非标设备三
维模型和非标设计等等领域。

具体内容有：文档手册类(千余份工程师
设计手册、机械设计手册、机电相关手册、液
压类手册、自动化类手册、材料成型手册、非
标设计手册等等，所有历史文章的PPT源文件
等）。

常用的设计工具（500套自动计算表格，
其中包括各类传动校核、选型设计表格、尺寸
自动计算表格、轴承校核、齿轮校核与设计等
等）。

视频教程类（十余款常用的机械设计软件
的教程，其中包括UG各版本、SolidWorks、
CATIA、proe、CAD、Adams等等基础知
识）。

我相信这1000G全部资料对于提升你的能力一定会有很大的帮助。

同时在工作中遇到相关问题的时候，这些资料也能提供很好的指导作用。

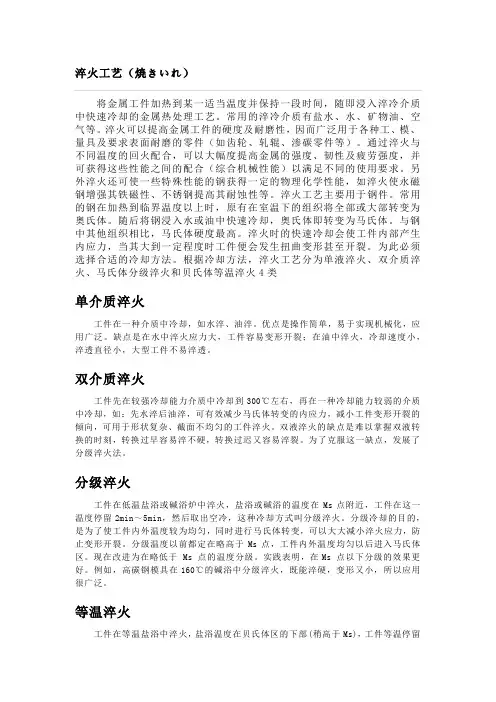

将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质中快速冷却的金属热处理工艺。

常用的淬冷介质有盐水、水、矿物油、空气等。

淬火可以提高金属工件的硬度及耐磨性，因而广泛用于各种工、模、量具及要求表面耐磨的零件（如齿轮、轧辊、渗碳零件等）。

通过淬火与不同温度的回火配合，可以大幅度提高金属的强度、韧性及疲劳强度，并可获得这些性能之间的配合（综合机械性能）以满足不同的使用要求。

另外淬火还可使一些特殊性能的钢获得一定的物理化学性能，如淬火使永磁钢增强其铁磁性、不锈钢提高其耐蚀性等。

淬火工艺主要用于钢件。

常用的钢在加热到临界温度以上时，原有在室温下的组织将全部或大部转变为奥氏体。

随后将钢浸入水或油中快速冷却，奥氏体即转变为马氏体。

与钢中其他组织相比，马氏体硬度最高。

淬火时的快速冷却会使工件内部产生内应力，当其大到一定程度时工件便会发生扭曲变形甚至开裂。

为此必须选择合适的冷却方法。

根据冷却方法，淬火工艺分为单液淬火、双介质淬火、马氏体分级淬火和贝氏体等温淬火4类单介质淬火工件在一种介质中冷却，如水淬、油淬。

优点是操作简单，易于实现机械化，应用广泛。

缺点是在水中淬火应力大，工件容易变形开裂；在油中淬火，冷却速度小，淬透直径小，大型工件不易淬透。

双介质淬火工件先在较强冷却能力介质中冷却到300℃左右，再在一种冷却能力较弱的介质中冷却，如：先水淬后油淬，可有效减少马氏体转变的内应力，减小工件变形开裂的倾向，可用于形状复杂、截面不均匀的工件淬火。

双液淬火的缺点是难以掌握双液转换的时刻，转换过早容易淬不硬，转换过迟又容易淬裂。

为了克服这一缺点，发展了分级淬火法。

分级淬火工件在低温盐浴或碱浴炉中淬火，盐浴或碱浴的温度在Ms点附近，工件在这一温度停留2min～5min，然后取出空冷，这种冷却方式叫分级淬火。

分级冷却的目的，是为了使工件内外温度较为均匀，同时进行马氏体转变，可以大大减小淬火应力，防止变形开裂。

分级温度以前都定在略高于Ms点，工件内外温度均匀以后进入马氏体区。

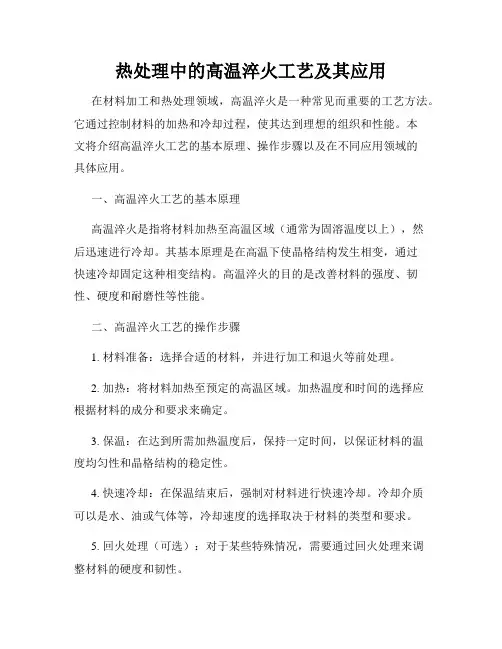

热处理中的高温淬火工艺及其应用在材料加工和热处理领域，高温淬火是一种常见而重要的工艺方法。

它通过控制材料的加热和冷却过程，使其达到理想的组织和性能。

本文将介绍高温淬火工艺的基本原理、操作步骤以及在不同应用领域的具体应用。

一、高温淬火工艺的基本原理高温淬火是指将材料加热至高温区域（通常为固溶温度以上），然后迅速进行冷却。

其基本原理是在高温下使晶格结构发生相变，通过快速冷却固定这种相变结构。

高温淬火的目的是改善材料的强度、韧性、硬度和耐磨性等性能。

二、高温淬火工艺的操作步骤1. 材料准备：选择合适的材料，并进行加工和退火等前处理。

2. 加热：将材料加热至预定的高温区域。

加热温度和时间的选择应根据材料的成分和要求来确定。

3. 保温：在达到所需加热温度后，保持一定时间，以保证材料的温度均匀性和晶格结构的稳定性。

4. 快速冷却：在保温结束后，强制对材料进行快速冷却。

冷却介质可以是水、油或气体等，冷却速度的选择取决于材料的类型和要求。

5. 回火处理（可选）：对于某些特殊情况，需要通过回火处理来调整材料的硬度和韧性。

三、高温淬火工艺的应用1. 金属材料加工：高温淬火工艺广泛应用于各种金属材料的加工过程中。

例如，对于钢材，通过高温淬火可以获得优异的硬度和耐磨性，常用于刀具和模具等高强度工具的制造。

2. 轴承制造：高温淬火工艺可以提高轴承钢的强度和韧性，使其具有更好的承载能力和寿命。

这种工艺广泛应用于汽车、航空航天等领域的轴承生产中。

3. 发动机零部件：高温淬火可以改善发动机零部件的耐磨性和抗疲劳性能，提高其工作温度和使用寿命。

这对于汽车和航空发动机的性能和可靠性有着重要的影响。

4. 铝合金加工：铝合金在高温淬火过程中可以获得更高的强度和韧性，并且具有良好的伸展性和可塑性。

这使得铝合金在航空航天、汽车和建筑等领域得到了广泛应用。

总之，高温淬火工艺是一种重要的材料加工和热处理方法。

通过合理控制加热和冷却条件，可以获得理想的材料性能。

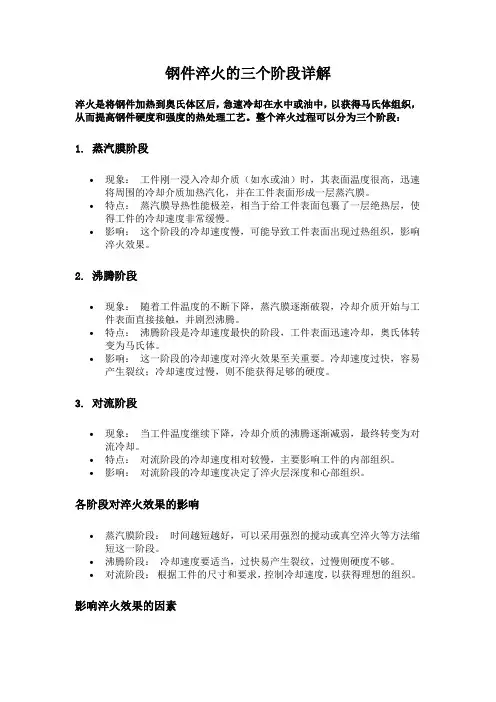

钢件淬火的三个阶段详解淬火是将钢件加热到奥氏体区后，急速冷却在水中或油中，以获得马氏体组织，从而提高钢件硬度和强度的热处理工艺。

整个淬火过程可以分为三个阶段：1. 蒸汽膜阶段•现象：工件刚一浸入冷却介质（如水或油）时，其表面温度很高，迅速将周围的冷却介质加热汽化，并在工件表面形成一层蒸汽膜。

•特点：蒸汽膜导热性能极差，相当于给工件表面包裹了一层绝热层，使得工件的冷却速度非常缓慢。

•影响：这个阶段的冷却速度慢，可能导致工件表面出现过热组织，影响淬火效果。

2. 沸腾阶段•现象：随着工件温度的不断下降，蒸汽膜逐渐破裂，冷却介质开始与工件表面直接接触，并剧烈沸腾。

•特点：沸腾阶段是冷却速度最快的阶段，工件表面迅速冷却，奥氏体转变为马氏体。

•影响：这一阶段的冷却速度对淬火效果至关重要。

冷却速度过快，容易产生裂纹；冷却速度过慢，则不能获得足够的硬度。

3. 对流阶段•现象：当工件温度继续下降，冷却介质的沸腾逐渐减弱，最终转变为对流冷却。

•特点：对流阶段的冷却速度相对较慢，主要影响工件的内部组织。

•影响：对流阶段的冷却速度决定了淬火层深度和心部组织。

各阶段对淬火效果的影响•蒸汽膜阶段：时间越短越好，可以采用强烈的搅动或真空淬火等方法缩短这一阶段。

•沸腾阶段：冷却速度要适当，过快易产生裂纹，过慢则硬度不够。

•对流阶段：根据工件的尺寸和要求，控制冷却速度，以获得理想的组织。

影响淬火效果的因素•冷却介质：水的冷却速度快，油的冷却速度慢。

•冷却方式：喷雾冷却、连续冷却等方式会影响冷却速度。

•工件的化学成分：合金元素的种类和含量会影响淬火效果。

•工件的尺寸和形状：尺寸越大，形状越复杂，冷却不均匀性越大。

•预热温度：预热温度过高或过低都会影响淬火效果。

总结淬火的三个阶段是相互关联的，每个阶段对淬火效果都有重要影响。

通过控制冷却条件，可以获得不同性能的淬火组织，满足各种工件的性能要求。

在热处理中淬火加热一般是热炉装料，但是对工件尺寸较大、几何形状复杂的高合金钢制工件，应该根据生产批量的大小，采用预热炉预热，或分区加热等方式进行加热。

下面我们就来具体介绍一下热处理中常用的淬火方法及其应用。

1、单液淬火法这是最简单的淬火方法，常用于形状简单的碳钢和合金钢工件。

把已加热到淬火温度的工件淬入一种淬火介质，使其完全冷却。

对碳钢而言，直径大于3—5mm的工件应于水中淬火，更小的工件可在油中淬火，对各种牌号的合金钢，则以油为常用淬火介质。

2、中断淬火法这种方法是把加热到淬火温度的工件，先在冷却能力强的淬火介质中冷却，然后转入慢冷的淬火介质中冷却至室温，以达到在不同淬火冷却温度区间，有比较理想的淬火冷却速度。

这样既保证了获得较高的硬度层和淬硬层又可减少内应力及防止发生淬火开裂。

一般用水作快冷淬火介质，用油或空气作慢冷淬火介质，但较少采用空气。

不过这种方法也有一定的缺点：对于不同种工件很难确定其应在快冷介质中停留的时间，而对于同种工件，这时间也难控制。

在水中冷却时间过长，将使工件某些部分冷到马氏体点以下，发生马氏体转变，结果可能导致变形和开裂。

反之，如果在水中停留的时间不够，工件尚未冷却到低于奥氏体最不稳定的温度，发生珠光体型转变，导致淬火硬度不足。

3、喷射淬火法这种方法就是向工件喷射水流的淬火方法，水流可大可小，视所要求的淬火深度而定。

用这种方法淬火，不会在工件表面形成蒸气膜，这样就能够保证得到比普通水中淬火更深的淬硬层。

为了消除因水流之间冷却能力不同所造成的冷却不均匀的现象，水流应细密，最好同时工件上下运动或旋转。

这种方法主要用于局部淬火。

用于局部淬火时，因未经水冷的部分冷却较慢，为了避免已淬火部分受未淬火部分残留热量的影响，工件一旦全黑，立即将整个工件淬入水中或油中。

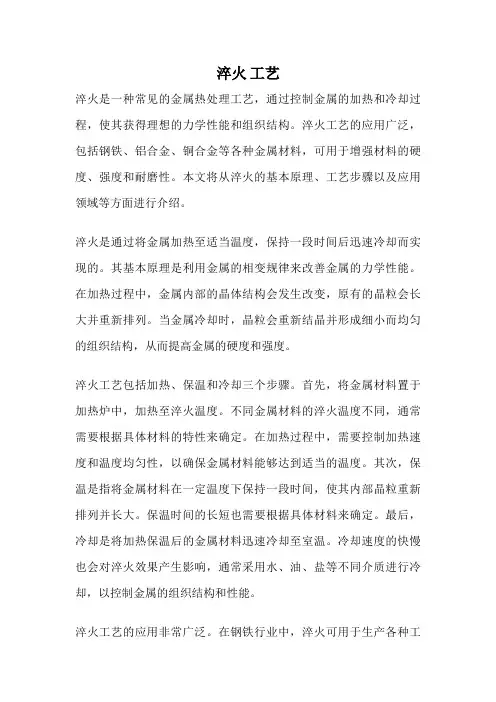

淬火工艺淬火是一种常见的金属热处理工艺，通过控制金属的加热和冷却过程，使其获得理想的力学性能和组织结构。

淬火工艺的应用广泛，包括钢铁、铝合金、铜合金等各种金属材料，可用于增强材料的硬度、强度和耐磨性。

本文将从淬火的基本原理、工艺步骤以及应用领域等方面进行介绍。

淬火是通过将金属加热至适当温度，保持一段时间后迅速冷却而实现的。

其基本原理是利用金属的相变规律来改善金属的力学性能。

在加热过程中，金属内部的晶体结构会发生改变，原有的晶粒会长大并重新排列。

当金属冷却时，晶粒会重新结晶并形成细小而均匀的组织结构，从而提高金属的硬度和强度。

淬火工艺包括加热、保温和冷却三个步骤。

首先，将金属材料置于加热炉中，加热至淬火温度。

不同金属材料的淬火温度不同，通常需要根据具体材料的特性来确定。

在加热过程中，需要控制加热速度和温度均匀性，以确保金属材料能够达到适当的温度。

其次，保温是指将金属材料在一定温度下保持一段时间，使其内部晶粒重新排列并长大。

保温时间的长短也需要根据具体材料来确定。

最后，冷却是将加热保温后的金属材料迅速冷却至室温。

冷却速度的快慢也会对淬火效果产生影响，通常采用水、油、盐等不同介质进行冷却，以控制金属的组织结构和性能。

淬火工艺的应用非常广泛。

在钢铁行业中，淬火可用于生产各种工具钢、合金钢和汽车零部件等。

例如，汽车发动机的曲轴、凸轮轴等零部件经过淬火处理后，能够提高其硬度和耐磨性，延长使用寿命。

在铝合金和铜合金等材料中，淬火可用于改善材料的强度和塑性，提高其抗拉强度和耐腐蚀性。

此外，淬火也常用于制造刀具、模具等工具，在提高硬度和耐磨性的同时，保持一定的韧性，以提高工具的使用寿命和效率。

淬火是一种重要的金属热处理工艺，通过控制金属的加热和冷却过程，使其获得理想的力学性能和组织结构。

淬火工艺的应用广泛，可用于增强材料的硬度、强度和耐磨性。

在实际应用中，需要根据具体材料的特性和要求来选择合适的淬火工艺参数，以获得最佳的处理效果。

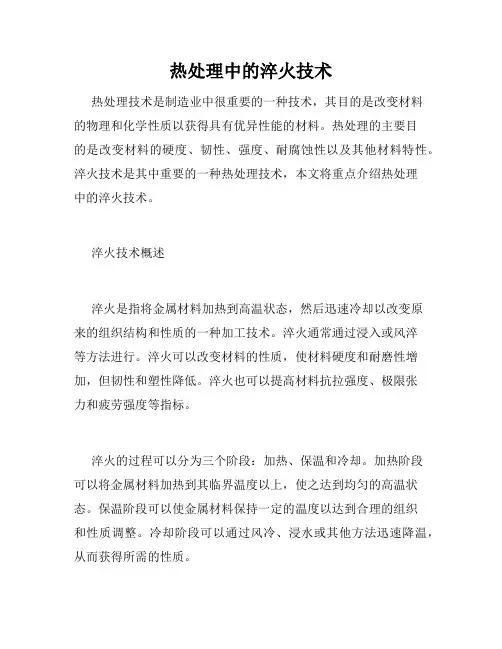

热处理中的淬火技术热处理技术是制造业中很重要的一种技术，其目的是改变材料的物理和化学性质以获得具有优异性能的材料。

热处理的主要目的是改变材料的硬度、韧性、强度、耐腐蚀性以及其他材料特性。

淬火技术是其中重要的一种热处理技术，本文将重点介绍热处理中的淬火技术。

淬火技术概述淬火是指将金属材料加热到高温状态，然后迅速冷却以改变原来的组织结构和性质的一种加工技术。

淬火通常通过浸入或风淬等方法进行。

淬火可以改变材料的性质，使材料硬度和耐磨性增加，但韧性和塑性降低。

淬火也可以提高材料抗拉强度、极限张力和疲劳强度等指标。

淬火的过程可以分为三个阶段：加热、保温和冷却。

加热阶段可以将金属材料加热到其临界温度以上，使之达到均匀的高温状态。

保温阶段可以使金属材料保持一定的温度以达到合理的组织和性质调整。

冷却阶段可以通过风冷、浸水或其他方法迅速降温，从而获得所需的性质。

淬火的技术方法多种多样，常见的淬火方法包括水淬、油淬、盐浴淬等。

水淬速度最快，但容易引起材料表面龟裂等问题。

油淬则速度较慢，但表面硬度稍低。

盐浴淬由于可以加热材料到更高的温度，速度快，效果好，但成本较高。

淬火的误区淬火的效果不仅仅取决于淬火方法的选择，还取决于淬火过程中的条件和操作。

如果操作不当或者淬火条件不合适，则可能产生以下两种情况。

首先，材料可能在淬火过程中发生龟裂。

如果样品中含有太多的碳或其他引起脆性的元素，当淬火完成后迅速冷却可能导致材料表面产生龟裂，影响材料的使用效果。

其次，淬火还可能导致材料尺寸发生变化。

这是因为淬火之后，材料内部的元素会发生重排，从而导致尺寸变化。

因此在设计材料组合时，需要考虑到淬火带来的收缩率。

淬火技术的应用淬火技术在现代制造业中得到了广泛的应用。

下面介绍几个具体的应用场景。

首先，在制造刀具和齿轮方面，淬火技术是非常重要的一项技术。

刀具需要具有较高的硬度、耐磨性和强度，而齿轮则需要具有良好的韧性和耐腐蚀性。

淬火技术可以为这些材料提供这些特性。

渗碳淬火热处理工艺详解内容来源网络，由深圳机械展收集整理！1、钢的淬火钢的淬火与回火是热处理工艺中最重要，也是用途最广泛的工序。

淬火可以显著提高钢的强度和硬度。

为了消除淬火钢的残余应力，得到不同强度，硬度和韧性配合的性能，需要配以不同温度的回火。

所以淬火和回火又是不可分割的、紧密衔接在一起的两种热处理工艺。

淬火、回火作为各种机器零件及工、模具的最终热处理是赋予钢件最终性能的关键工序，也是钢件热处理强化的重要手段之一。

1.1 淬火的定义和目的把钢加热到奥氏体化温度，保温一定时间，然后以大于临界冷却速度进行冷却，这种热处理操作称为淬火。

钢件淬火后获得马氏体或下贝氏体组织。

图4为渗碳齿轮20CrNi2Mo材料淬火、回火工艺。

淬火的目的一般有：1.1.1 提高工具、渗碳工件和其他高强度耐磨机器零件等的强度、硬度和耐磨性。

例如高速工具钢通过淬火回火后，硬度可达63HRC，且具有良好的红硬性。

渗碳工件通过淬火回火后，硬度可达58~63HRC。

1.1.2 结构钢通过淬火和高温回火（又称调质）之后获得良好综合力学性能。

例如汽车半轴经淬火和高温回火（280~320HB）及外圆中频淬火后，不仅提高了花键耐磨性，而且使汽车半轴承受扭转、弯曲和冲击载荷能力（尤其是疲劳强度和韧性）大为提高。

淬火时，最常用的冷却介质是水、盐水、碱水和油等。

通常碳素钢用水冷却，水价廉易得，合金钢用油来冷却，但对要求高硬度的轧辊采用盐水或碱水冷却，辊面经淬火后硬度高而均匀，但对操作要求非常严格，否则容易产生开裂。

1.2 钢的淬透性2.2.1 淬透性的基本概念所谓钢材的淬透性是指钢在淬火时获得淬硬层深度大小的能力（即钢材淬透能力），其大小用钢在一定条件下（顶端淬火法）淬火获得的有效淬硬层深度来表示，淬透性是每种钢材所固有的属性，淬硬层愈深，就表明钢的淬透性愈好,例如45、40Cr 、42CrMo钢三种试样，按相同条件淬火后（油冷却），经检测45钢能被淬透的最大直径（称临界直径）φ10mm；40Cr钢能被淬透的最大直径φ22mm; 42CrMo钢能被淬透的最大直径φ40mm。

淬火热处理工艺
淬火热处理工艺是一种金属热处理工艺，它是将金属材料经过加热、淬火、冷却等多个步骤，以改变金属材料的组织结构，改善金属材料的性能，从而达到提高金属材料的使用性能的目的。

淬火热处理工艺的加热温度一般在800-900℃，淬火时间一般在1-2小时，冷却方式有油浴冷却、水浴冷却、空气冷却等。

淬火热处理工艺可以改变金属材料的组织结构，改善金属材料的性能，提高金属材料的抗拉强度、抗压强度、抗疲劳强度、抗腐蚀性能、耐磨性能等。

淬火热处理工艺的应用非常广泛，它可以用于制造机械零件、汽车零件、航空航天零件、军工零件、石油化工设备等。

淬火热处理工艺可以改善金属材料的性能，提高金属材料的使用寿命，减少金属材料的磨损，提高金属材料的使用效率，从而节约能源，降低生产成本。

淬火热处理工艺的操作要求非常严格，加热温度、淬火时间、冷却方式等都必须按照规定的要求来操作，否则会影响金属材料的性能，甚至会导致金属材料的损坏。

因此，淬火热处理工艺的操作必须由有经验的技术人员来操作，以确保金属材料的质量。

四川淬火热处理是将工件加热到淬火温度，保温一段时间，然后以适当的速度冷却，以得到高硬度和高耐磨性的热处理工艺。

四川淬火热处理常用于需要高硬度和高耐磨性的工具和零件，如齿轮、轴承、凸轮、泵壳等。

四川淬火热处理的工艺步骤包括以下步骤：
1.加热：将工件加热到淬火温度，通常使用感应加热或火焰加热。

2.保温：将工件放入淬火介质中保温，以便充分淬火。

3.冷却：以适当的速度冷却工件，通常使用水冷却或油冷却。

4.回火：将工件从淬火介质中取出，加热到适当的温度，以便重新软化组织，
并消除淬火过程中产生的内应力。

5.精加工：根据需要，对工件进行精加工，以获得所需的形状和精度。

四川淬火热处理的关键在于控制淬火介质的温度、保温时间和冷却速度，以获得所需的组织和性能。

同时，需要注意工件的加热和冷却过程，以避免变形和开裂等问题。

热处理淬火工艺方法及冷却介质和方法淬火工艺是将钢加热到AC3或AC1点以上某一温度，保持一定时间，然后以适当速度冷却获得马氏体和（或）贝氏体组织的热处理工艺。

淬火的目的是提高硬度、强度、耐磨性以满足零件的使用性能。

淬火工艺应用最为广泛，如工具、量具、模具、轴承、弹簧和汽车、拖拉机、柴油机、切削加工机床、气动工具、钻探机械、农机具、石油机械、化工机械、纺织机械、飞机等零件都在使用淬火工艺。

（1）淬火加热温度淬火加热温度根据钢的成分、组织和不同的性能要求来确定。

亚共析钢是AC3+（30～50℃）；共析钢和过共析钢是AC1+（30～50℃）。

亚共析钢淬火加热温度若选用低于AC3的温度，则此时钢尚未完全奥氏体化，存在有部分未转变的铁素体，淬火后铁素体仍保留在淬火组织中。

铁素体的硬度较低，从而使淬火后的硬度达不到要求，同时也会影响其他力学性能。

若将亚共析钢加热到远高于AC3温度淬火，则奥氏体晶粒回显著粗大，而破坏淬火后的性能。

所以亚共析钢淬火加热温度选用AC3+（30～50℃），这样既保证充分奥氏体化，又保持奥氏体晶粒的细小。

过共析钢的淬火加热温度一般推荐为AC1+（30～50℃）。

在实际生产中还根据情况适当提高20℃左右。

在此温度范围内加热，其组织为细小晶粒的奥氏体和部分细小均匀分布的未溶碳化物。

淬火后除极少数残余奥氏体外，其组织为片状马氏体基体上均匀分布的细小的碳化物质点。

这样的组织硬度高、耐磨性号，并且脆性相对较少。

过共析钢的淬火加热温度不能低于AC1，因为此时钢材尚未奥氏体化。

若加热到略高于AC1温度时，珠光体完全转变承奥氏体，并又少量的渗碳体溶入奥氏体。

此时奥氏体晶粒细小，且其碳的质量分数已稍高与共析成分。

如果继续升高温度，则二次渗碳体不断溶入奥氏体，致使奥氏体晶粒不断长大，其碳浓度不断升高，会导致淬火变形倾向增大、淬火组织显微裂纹增多及脆性增大。

同时由于奥氏体含碳量过高，使淬火后残余奥氏体数量增多，降低工件的硬度和耐磨性。

热处理淬火工艺热处理淬火工艺热处理淬火工艺是一种常用的金属材料处理方法，可以改变材料的物理和机械性能。

通过控制材料的加热和冷却过程，可以使材料具备更好的强度、硬度和韧性等特性，以满足不同领域的应用需求。

在本文中，我将深入探讨热处理淬火工艺的原理、应用以及优势。

一、热处理淬火工艺的原理和过程热处理淬火工艺的基本原理是将材料加热至适当的温度，保持一段时间使其达到均匀的结构状态，然后迅速冷却，以使材料的结构产生变化。

这种变化可以通过控制冷却速度来调节，不同的冷却速度将导致材料不同的组织结构和性能。

淬火工艺的过程可以分为加热、保温和冷却三个阶段。

将待处理的材料加热至其临界温度以上，通常是材料的固相线或临界温度。

加热的目的是使材料的晶格结构发生相变，从而改变材料的性质。

在适当的温度下保持一定的时间，使材料达到热平衡状态，提供足够的时间进行反应和形成新的组织结构。

迅速冷却材料，通常采用水、油或其他介质进行冷却，以控制组织结构和性能的形成。

二、热处理淬火工艺的应用热处理淬火工艺广泛应用于金属材料的加工和制造领域。

以下是几个常见的应用示例：1. 钢材加工：钢材是热处理淬火工艺最常见的应用对象之一。

通过控制加热和冷却过程，可以使钢材具备更高的硬度和强度，并提高其耐磨性、耐腐蚀性和韧性等特性。

这使得钢材在机械制造、汽车制造和航空航天等行业广泛应用。

2. 工具制造：热处理淬火工艺对于工具制造至关重要。

刀具、模具和工装等工具通常需要具备较高的硬度和耐磨性，以满足复杂加工和使用环境的需求。

通过采用适当的淬火工艺，可以使工具的表面形成硬化层，从而提高其使用寿命和工作效率。

3. 零件加工：热处理淬火工艺也可用于加工各种零件。

汽车发动机的曲轴、凸轮轴和连杆等零部件经过热处理淬火后，可以获得更好的强度和耐磨性，提高发动机的性能和可靠性。

三、热处理淬火工艺的优势热处理淬火工艺相比其他金属材料处理方法具有许多优势，下面列举几点：1. 定制化：淬火工艺可以根据具体材料和应用需求进行调整和优化。

泰州热处理淬火工艺一、前言热处理是指通过加热、保温和冷却等工艺，使金属材料的组织结构和性能发生改变的一种技术。

其中淬火是热处理中重要的一环，可以使金属材料的硬度、强度等性能得到提高。

本文将介绍泰州热处理淬火工艺。

二、准备工作1. 确定要淬火的金属材料种类和规格。

2. 预先准备好淬火介质，通常使用水或油作为淬火介质。

3. 准备好必要的安全措施，如穿戴防护装备、设置安全警示标志等。

三、加热1. 将待淬火的金属材料放入加热炉中。

2. 开始加热，根据不同材质和规格进行不同温度段的升温。

通常情况下，先进行预热阶段，在400℃左右进行保温。

然后进入加热阶段，在达到所需温度后进行保温。

最后进入均匀化阶段，在保持一定时间内让整个材料均匀受热。

3. 根据所需硬度和材料种类，确定加热温度和保温时间。

一般情况下，淬火温度应该高于材料的临界点。

四、淬火1. 在加热完成后，将金属材料迅速放入淬火介质中。

在水中淬火可以获得更高的硬度，但也容易产生裂纹；在油中淬火则不容易产生裂纹，但硬度相对较低。

2. 淬火过程中要注意安全，避免溅出的介质伤及人体。

3. 淬火后应立即进行冷却处理。

通常使用水冷却或空气冷却等方式。

五、回火1. 淬火后的金属材料通常具有较高的硬度和脆性。

为了提高其韧性和可加工性，需要进行回火处理。

2. 回火温度根据所需性能而定，在不同温度下可以得到不同的硬度和韧性。

3. 回火时间根据材料种类和规格而定。

六、检验1. 进行硬度测试，检测淬火效果是否达到要求。

2. 进行金相组织分析，观察组织结构是否均匀、致密。

3. 检查金属材料是否出现裂纹、变形等缺陷。

七、总结泰州热处理淬火工艺是一项重要的技术，可以提高金属材料的硬度和强度。

在进行淬火前，需要进行充分的准备工作，并根据材料种类和规格确定加热温度和保温时间。

在淬火过程中要注意安全，避免溅出的介质伤及人体。

淬火后需要进行回火处理，以提高材料的韧性和可加工性。

最后还需要进行检验，确保淬火效果符合要求。

热处理车间淬火工艺规范一、调质1.1 调质定义为了达到产品的工艺硬度要求，得到回火索氏体，得到良好的强韧性，提高使用性能和寿命，因此曲轴和连杆产品需进行调质处理。

调质，即淬火加高温回火，以获得回火索氏体组织，主要用于中碳碳素结构钢或低合金结构钢以获得良好的综合机械性能。

1.1.1 淬火的定义淬火是将钢加热到临界温度Ac3（亚共析钢）或Ac1（过共析钢）以上温度，保温一段时间，使之全部或部分奥氏体化，然后以大于临界冷却速度的冷速快冷到Ms以下（或Ms附近等温）进行马氏体（或贝氏体）转变的热处理工艺。

通常也将铝合金、铜合金、钛合金、钢化玻璃等材料的固溶处理或带有快速冷却过程的热处理工艺也称为淬火。

1.1.2 淬火的目的淬火的目的是使过冷奥氏体进行马氏体或贝氏体转变，得到马氏体或贝氏体组织，然后配合以不同温度的回火，以大幅提高钢的刚性、硬度、耐磨性、疲劳强度以及韧性等，从而满足各种机械零件和工具的不同使用要求。

也可以通过淬火满足某些特种钢材的铁磁性、耐蚀性等特殊的物理、化学性能。

1.1.3 回火的定义回火是工件淬硬后加热到Ac1（加热时珠光体向奥氏体转变的开始温度）以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺。

按回火温度范围，回火可分为低温回火、中温回火和高温回火。

4.1.1低温回火：工件在150~250℃进行的回火。

目的是保持淬火工件高的硬度和耐磨性，降低淬火残留应力和脆性，回火后得到回火马氏体，指淬火马氏体低温回火时得到的组织。

应用范围：主要应用于各类高碳钢的工具、刃具、量具、模具、滚动轴承、渗碳及表面淬火的零件等。

4.1.2中温回火：工件在350～500 ℃之间进行的回火。

目的是得到较高的弹性和屈服点，适当的韧性。

回火后得到回火屈氏体，指马氏体回火时形成的铁素体基体内分布着极其细小球状碳化物（或渗碳体）的复相组织。

应用范围：主要用于弹簧、发条、锻模、冲击工具等。

4.1.3高温回火：工件在500~650℃以上进行的回火。

宁夏淬火热处理工艺
宁夏淬火热处理工艺是一种将金属材料加热至一定温度，然后急冷的工艺。

该工艺旨在通过加热和急冷的过程，改变材料的物理和化学性质，使其更加适合特定的用途。

具体来说，宁夏淬火热处理工艺分为以下几个步骤：
一、加热
加热是淬火热处理工艺的第一步，通常需要将金属材料加热至一定温度。

该温度通常取决于材料的种类和所需的特性。

一般来说，较高的温度会使材料更加柔软，但会减少其强度和硬度。

相反，较低的温度可以使材料更加坚硬和耐磨，但会牺牲一些柔软性和可塑性。

二、淬火
淬火是淬火热处理工艺的核心步骤。

淬火过程中，金属材料将被迅速冷却，通常使用水、油或空气等冷却介质。

这种急冷的过程会产生一个高度压缩的表面层，这样可以增加材料的硬度和强度。

淬火过程中产生的残余应力也可以改善材料的耐腐蚀性和疲劳寿命。

三、回火
回火是淬火热处理工艺的最后一个步骤。

在这个过程中，材料被重新加热到较低的温度，通常在淬火温度以下。

这个过程有助于减轻淬火过程中产生的残余应力，并改善材料的可塑性和强度。

回火的温度和时间取决于材料的种类和所需的特性。

宁夏淬火热处理工艺具有以下优点：
四、提高材料的硬度和强度
淬火热处理工艺可以通过压缩表面层来提高材料的硬度和强度，从而提高其耐磨性和耐腐蚀性。

五、改善材料的可塑性
回火可以改善材料的可塑性，使其更易于加工和成形。

六、提高材料的耐疲劳性
淬火过程中产生的残余应力可以提高材料的耐疲劳性，从而延长其使用寿命。
