4x4矩阵键盘

一、实验目的1.掌握4×4矩阵式键盘程序识别原理2.掌握4×4矩阵式键盘按键的设计方法二、设计原理（1）如图14.2所示，用单片机的并行口P3连接4×4矩阵键盘，并以单片机的P3.0－P3.3各管脚作输入线，以单片机的P3.4－P3.7各管脚作输出线，在数码管上显示每个按键“0－F”的序号（2）键盘中对应按键的序号排列如图14.1所示三、参考电路740)this.width=740" border=undefined>图14.2 4×4矩阵式键盘识别电路原理图740)this.width=740" border=undefined>图14.1 4×4键盘0-F显示740)this.width=740" border=undefined>图14.3 4×4矩阵式键盘识别程序流程图四、电路硬件说明（1）在“单片机系统”区域中，把单片机的P3.0－P3.7端口通过8联拨动拨码开关JP3连接到“4×4行列式键盘”区域中的M1－M4，N1－N4端口上（2）在“单片机系统”区域中，把单片机的P0.0－P0.7端口连接到“静态数码显示模块”区域中的任何一个a－h端口上；要求：P0.0对应着a，P0.1对应着b，……，P0.7对应着h五、程序设计内容（1）4×4矩阵键盘识别处理（2）每个按键都有它的行值和列值，行值和列值的组合就是识别这个按键的编码矩阵的行线和列线分别通过两并行接口和CPU通信键盘的一端（列线）通过电阻接VCC，而接地是通过程序输出数字“0”实现的键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么？还要消除按键在闭合或断开时的抖动两个并行口中，一个输出扫描码，使按键逐行动态接地；另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能六、程序流程图(如图14.3所示)七、汇编源程序;;;;;;;;;;定义单元;;;;;;;;;;COUNT EQU 30H;;;;;;;;;;入口地址;;;;;;;;;;ORG 0000HLJMP STARTORG 0003HRETIORG 000BHRETIORG 0013HRETIORG 001BHRETIORG 0023HRETIORG 002BHRETI;;;;;;;;;;主程序入口;;;;;;;;;;ORG 0100HSTART: LCALL CHUSHIHUA LCALL PANDUANLCALL XIANSHILJMP START ;;;;;;;;;;初始化程序;;;;;;;;;; CHUSHIHUA: MOV COUNT#00H RET;;;;;;;;;;判断哪个按键按下程序;;;;;;;;;; PANDUAN: MOV P3#0FFHCLR P3.4MOV A P3ANL A#0FHXRL A#0FHJZ SW1LCALL DELAY10MSJZ SW1MOV A P3ANL A#0FHCJNE A#0EH K1MOV COUNT#0LJMP DKK1: CJNE A#0DH K2MOV COUNT#4LJMP DKK2: CJNE A#0BH K3 MOV COUNT#8 LJMP DKK3: CJNE A#07H K4 MOV COUNT#12K4: NOPLJMP DKSW1: MOV P3#0FFH CLR P3.5MOV A P3ANL A#0FHXRL A#0FHJZ SW2LCALL DELAY10MS JZ SW2MOV A P3ANL A#0FHCJNE A#0EH K5 MOV COUNT#1 LJMP DKK5: CJNE A#0DH K6 MOV COUNT#5 LJMP DKK6: CJNE A#0BH K7 MOV COUNT#9 LJMP DKK7: CJNE A#07H K8 MOV COUNT#13K8: NOPLJMP DKSW2: MOV P3#0FFH CLR P3.6MOV A P3ANL A#0FHXRL A#0FHJZ SW3LCALL DELAY10MS JZ SW3MOV A P3ANL A#0FHCJNE A#0EH K9 MOV COUNT#2 LJMP DKK9: CJNE A#0DH KA MOV COUNT#6 LJMP DKKA: CJNE A#0BH KB MOV COUNT#10 LJMP DKKB: CJNE A#07H KC MOV COUNT#14 KC: NOPLJMP DKSW3: MOV P3#0FFH CLR P3.7MOV A P3ANL A#0FHXRL A#0FHJZ SW4LCALL DELAY10MSJZ SW4MOV A P3ANL A#0FHCJNE A#0EH KDMOV COUNT#3LJMP DKKD: CJNE A#0DH KE MOV COUNT#7LJMP DKKE: CJNE A#0BH KF MOV COUNT#11LJMP DKKF: CJNE A#07H KG MOV COUNT#15KG: NOPLJMP DKSW4: LJMP PANDUAN DK: RET ;;;;;;;;;;显示程序;;;;;;;;;; XIANSHI: MOV A COUNT MOV DPTR#TABLE MOVC A@A+DPTRMOV P0 ALCALL DELAYSK: MOV A P3ANL A#0FHXRL A#0FHJNZ SKRET ;;;;;;;;;;10ms延时程序;;;;;;;;;;DELAY10MS: MOV R6#20D1: MOV R7#248DJNZ R7$DJNZ R6D1RET;;;;;;;;;;200ms延时程序;;;;;;;;;;DELAY: MOV R5#20LOOP: LCALL DELAY10MSDJNZ R5LOOPRET;;;;;;;;;;共阴码表;;;;;;;;;;TABLE: DB 3FH06H5BH4FH66H6DH7DH07H DB 7FH6FH77H7CH39H5EH79H71H ;;;;;;;;;;结束标志;;;;;;;;;;END八、C语言源程序#include<AT89X51.H>unsigned char code table[]={0x3f0x660x7f0x390x060x6d0x6f0x5e0x5b0x7d0x770x790x4f0x070x7c0x71};void main(void){ unsigned char i j k key;while(1){ P3=0xff; //给P3口置1//P3_4=0; //给P3.4这条线送入0//i=P3;i=i&0x0f; //屏蔽低四位//if(i!=0x0f) //看是否有按键按下//{ for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);if(i!=0x0f) //再次判断按键是否按下//{ switch(i) //看是和P3.4相连的四个按键中的哪个// { case 0x0e:key=0;break;case 0x0d:key=1;break;case 0x0b:key=2;break;case 0x07:key=3;break;}P0=table[key]; //送数到P0口显示//}}P3=0xff;P3_5=0; //读P3.5这条线//i=P3;i=i&0x0f; //屏蔽P3口的低四位//if(i!=0x0f) //读P3.5这条线上看是否有按键按下// { for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);i=P3; //再看是否有按键真的按下//i=i&0x0f;if(i!=0x0f){ switch(i) //如果有显示相应的按键//{ case 0x0e:key=4;break;case 0x0d:key=5;break;case 0x0b:key=6;break;case 0x07:key=7;break;}P0=table[key]; //送入P0口显示//}}P3=0xff;P3_6=0; //读P3.6这条线上是否有按键按下// i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--)for(k=200;k>0;k--);i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=8;break;key=9;break;case 0x0b:key=10;break;case 0x07:key=11;break;}P0=table[key];}}P3=0xff;P3_7=0; //读P3.7这条线上是否有按键按下// i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--)for(k=200;k>0;k--);i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=12;break;case 0x0d:key=13;break;key=14;break;case 0x07:key=15;break;}P0=table[key];}}}}九、注意事项在硬件电路中，要把8联拨动拨码开关JP2拨下，把8联拨动拨码开关JP3拨上去。

A VR学习笔记十九、4X4矩阵键盘实验19.1 实例功能在前面的实例中我们已经学习了在单片机系统中检测独立式按键的接口电路和程序设计，独立式按键的每个按键占用1位I/O口线，其状态是独立的，相互之间没有影响，只要单独测试链接案件的I/O口线电平的高低就能判断键的状态。

独立式按键电路简单、配置灵活，软件结构也相对简单。

此种接口方式适用于系统需要按键数目较少的场合。

在按键数量较多的情况下，如系统需要8个以上按键的键盘时，采用独立式接口方式就会占用太多的I/O口，这对于I/O口资源不太丰富的单片机系统来说显得相当浪费，那么当按键数目相对较多的时候，为了减少I/O口资源的占用，应该采取什么样的方式才能够既满足多按键识别，又减少I/O口的占用呢？当然我们可以采用端口扩展器件比如串并转换芯片实现单片机I/O口的扩展，但是这种方式既增加了电路的复杂性，又增加了系统的成本开销。

有没有比较经济实惠的方法呢？事实上，在实际引用中我们经常采用矩阵式键盘的方式来节约I/O口资源和系统成本。

在这个实验中，我们采用4X4矩阵键盘来实现使用8个I/O口识别16个按键的实验，本实例分为三个功能模块，分别描述如下：●单片机系统：利用A Tmega16单片机与矩阵键盘电路实现多按键识别。

●外围电路：4X4矩阵键盘电路、LED数码管显示电路。

●软件程序：编写软件，实现4X4矩阵键盘识别16个按键的程序。

通过本实例的学习，掌握以下内容：●4X4矩阵键盘的电路设计和程序实现。

19.2 器件和原理19.2.1 矩阵键盘的工作原理和扫描确认方式当键盘中按键数量较多时，为了减少对I/O口的占用，通常将按键排列成矩阵形式，也称为行列键盘，这是一种常见的连接方式。

矩阵式键盘接口见图1所示，它由行线和列线组成，按键位于行、列的交叉点上。

当键被按下时，其交点的行线和列线接通，相应的行线或列线上的电平发生变化，MCU通过检测行或列线上的电平变化可以确定哪个按键被按下。

4×4矩阵键盘1．原理说明一般的4*4矩阵键盘（如图1）一般要8个I/O口（如图1），对于按键较多的硬件系统来说是很浪费的I/O口，本方案仅采用4个I/O和4个普通二极管就可以轻松实现4×4矩阵键盘，方案原理与普通4*4矩阵键盘类似，下面先分析普通矩阵键盘原理，再进一步改进为本方案。

原理如下B4口为低电平，A1～A4,B1～B3为高电平，单片机不停的扫描，假若有键按下如A1与B4交叉处按下则对应的A1被拉低为低电平，可以定义此键号为1，同理以此类推B3口为低电平，其余口为高电平，交叉处按键按下可定义其按键号，将按键号存储在寄存器中，可用查表方法并通过数码管显示按键号。

对于下图（图2）用4个I/O和4个普通二极管初始化PA0.0～PA0.3 均为高电平，在这里二极管作用是当IO口为低电平时可以导通，高电平时截止。

程序流程图如下图1图22．程序介绍如下void RCC_Configuration(void);{RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO,ENABLE);}void GPIO_Configuration(void){GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0| GPIO_Pin_1| GPIO_Pin_2| GPIO_Pin_3;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_PP _ OUT;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);}GPIOSetBits(){GPIO_SetBits(GPIOA,GPIO_Pin_0);GPIO_SetBits(GPIOA,GPIO_Pin_1);GPIO_SetBits(GPIOA,GPIO_Pin_2);GPIO_SetBits(GPIOA,GPIO_Pin_3);}单片机不停的扫描程序，（右侧四个键单独来写），由于扫描速度是很快（微妙级）的，所以有足够的时间去显示每个按键的。

1、设计原理(1)如图14.2所示，用单片机的并行口P3连接4×4矩阵键盘，并以单片机的P3.0-P3.3各管脚作输入线，以单片机的P3.4-P3.7各管脚作输出线，在数码管上显示每个按键“0-F”的序号。

(2)键盘中对应按键的序号排列如图14.1所示。

2、参考电路图14.2 4×4矩阵式键盘识别电路原理图3、电路硬件说明(1)在“单片机系统”区域中，把单片机的P3.0-P3.7端口通过8联拨动拨码开关JP3连接到“4×4行列式键盘”区域中的M1-M4，N1-N4端口上。

(2)在“单片机系统”区域中，把单片机的P0.0-P0.7端口连接到“静态数码显示模块”区域中的任何一个a-h端口上;要求：P0.0对应着a，P0.1对应着b，……，P0.7对应着h。

4、程序设计内容(1)4×4矩阵键盘识别处理。

(2)每个按键都有它的行值和列值，行值和列值的组合就是识别这个按键的编码。

矩阵的行线和列线分别通过两并行接口和CPU通信。

键盘的一端(列线)通过电阻接VCC，而接地是通过程序输出数字“0”实现的。

键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么?还要消除按键在闭合或断开时的抖动。

两个并行口中，一个输出扫描码，使按键逐行动态接地;另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。

5、程序流程图(如图14.3所示)6、汇编源程序;;;;;;;;;;定义单元;;;;;;;;;;COUNT EQU 30H;;;;;;;;;;入口地址;;;;;;;;;;ORG 0000HLJMP STARTORG 0003HRETIORG 000BHRETIORG 0013HRETIORG 001BHRETIORG 0023HRETIORG 002BHRETI;;;;;;;;;;主程序入口;;;;;;;;;;ORG 0100HSTART: LCALL CHUSHIHUALCALL PANDUANLCALL XIANSHILJMP START;;;;;;;;;;初始化程序;;;;;;;;;;CHUSHIHUA: MOV COUNT,#00HRET;;;;;;;;;;判断哪个按键按下程序;;;;;;;;;;PANDUAN: MOV P3,#0FFHCLR P3.4MOV A,P3ANL A,#0FHJZ SW1LCALL DELAY10MS JZ SW1MOV A,P3ANL A,#0FHCJNE A,#0EH,K1 MOV COUNT,#0 LJMP DKK1: CJNE A,#0DH,K2 MOV COUNT,#4 LJMP DKK2: CJNE A,#0BH,K3 MOV COUNT,#8 LJMP DKK3: CJNE A,#07H,K4 MOV COUNT,#12K4: NOPLJMP DKSW1: MOV P3,#0FFH CLR P3.5MOV A,P3ANL A,#0FHJZ SW2LCALL DELAY10MS JZ SW2MOV A,P3ANL A,#0FHCJNE A,#0EH,K5 MOV COUNT,#1 LJMP DKK5: CJNE A,#0DH,K6 MOV COUNT,#5 LJMP DKK6: CJNE A,#0BH,K7 MOV COUNT,#9 LJMP DKK7: CJNE A,#07H,K8 MOV COUNT,#13K8: NOPLJMP DKSW2: MOV P3,#0FFH CLR P3.6MOV A,P3ANL A,#0FHJZ SW3LCALL DELAY10MS JZ SW3MOV A,P3ANL A,#0FHCJNE A,#0EH,K9 MOV COUNT,#2 LJMP DKK9: CJNE A,#0DH,KA MOV COUNT,#6 LJMP DKKA: CJNE A,#0BH,KB MOV COUNT,#10 LJMP DKKB: CJNE A,#07H,KC MOV COUNT,#14 KC: NOPLJMP DKSW3: MOV P3,#0FFH CLR P3.7MOV A,P3ANL A,#0FHJZ SW4LCALL DELAY10MSJZ SW4MOV A,P3ANL A,#0FHCJNE A,#0EH,KDMOV COUNT,#3LJMP DKKD: CJNE A,#0DH,KE MOV COUNT,#7LJMP DKKE: CJNE A,#0BH,KF MOV COUNT,#11 LJMP DKKF: CJNE A,#07H,KG MOV COUNT,#15KG: NOPLJMP DKSW4: LJMP PANDUAN DK: RET ;;;;;;;;;;显示程序;;;;;;;;;; XIANSHI: MOV A,COUNTMOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,ALCALL DELAYSK: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ SKRET;;;;;;;;;;10ms延时程序;;;;;;;;;;DELAY10MS: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1RET;;;;;;;;;;200ms延时程序;;;;;;;;;;DELAY: MOV R5,#20LOOP: LCALL DELAY10MSDJNZ R5,LOOPRET;;;;;;;;;;共阴码表;;;;;;;;;;TABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H DB 7FH,6FH,77H,7CH,39H,5EH,79H,71H;;;;;;;;;;结束标志;;;;;;;;;;END7、C语言源程序#includeunsigned char code table[]={0x3f,0x66,0x7f,0x39,0x06,0x6d,0x6f,0x5e,0x5b,0x7d,0x77,0x79,0x4f,0x07,0x7c,0x71};void main(void){ unsigned char i,j,k,key;while(1){ P3=0xff; //给P3口置1//P3_4=0; //给P3.4这条线送入0//i=P3;i=i&0x0f; //屏蔽低四位//if(i!=0x0f) //看是否有按键按下//{ for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);if(i!=0x0f) //再次判断按键是否按下//{ switch(i) //看是和P3.4相连的四个按键中的哪个// { case 0x0e:key=0;break;case 0x0d:key=1;break;case 0x0b:key=2;break;case 0x07:key=3;break;}P0=table[key]; //送数到P0口显示//}}P3=0xff;P3_5=0; //读P3.5这条线//i=P3;i=i&0x0f; //屏蔽P3口的低四位//if(i!=0x0f) //读P3.5这条线上看是否有按键按下// { for(j=50;j>0;j--) //延时//for(k=200;k>0;k--);i=P3; //再看是否有按键真的按下//i=i&0x0f;if(i!=0x0f){ switch(i) //如果有,显示相应的按键//{ case 0x0e:key=4;break;case 0x0d:key=5;break;case 0x0b:key=6;break;case 0x07:key=7;break;}P0=table[key]; //送入P0口显示//}}P3=0xff;P3_6=0; //读P3.6这条线上是否有按键按下// i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--)for(k=200;k>0;k--);i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=8;break;case 0x0d:key=9;break;case 0x0b:key=10;break;case 0x07:key=11;break;}P0=table[key];}}P3=0xff;P3_7=0; //读P3.7这条线上是否有按键按下//i=P3;i=i&0x0f;if(i!=0x0f){ for(j=50;j>0;j--) for(k=200;k>0;k--); i=P3;i=i&0x0f;if(i!=0x0f){ switch(i){ case 0x0e:key=12;break;case 0x0d:key=13;break;case 0x0b:key=14;break;case 0x07:key=15;break;}P0=table[key];}}}}8、注意事项在硬件电路中，要把8联拨动拨码开关JP2拨下，把8联拨动拨码开关JP3拨上去。

4x4矩阵键盘工作原理
4x4矩阵键盘是一种常见的输入设备，它由16个按键组成，通
常用于嵌入式系统中。

其工作原理是利用矩阵的方式将16个按键映
射到单一的输入口上，从而减少了引脚的数量。

在4x4矩阵键盘中，按键排列成4行4列的矩阵形式。

每一行的按键都共用一根引脚，每一列的按键也共用一根引脚。

当按下某一个按键时，会在对应的行和列上形成短暂的电路通路，此时矩阵键盘会将这个按键的行和列位置保存下来，通过扫描算法得出该按键的编号，然后将其传输到处理器中进行处理。

具体来说，矩阵键盘的扫描算法通常采用轮询的方式进行。

处理器按照一定的时间间隔扫描矩阵键盘的每一行和每一列，从而得出哪个按键被按下了。

同时，为了防止按键的抖动影响输入的精度，还需要进行消抖处理。

总的来说，4x4矩阵键盘工作原理相对简单，但需要合理设计矩阵排布和扫描算法，以确保输入的准确性和稳定性。

- 1 -。

黄淮学院机械与能源工程学院
单片机应用技术课程报告
实验名称4X4矩阵键盘的显示电路实验时间年月日学生姓名实验地点钉钉群线上
同组人员专业班级汽服1802B
1、实验目的
1、能够在Keil软件中查看变量，掌握程序调试的基本方法；
2、掌握按键功能设计特点；
3、当键盘中按键数量较多时，为了减少I/O端口线的占用，通常将按键排列成矩阵形式，学习按键的相关知识。

2、任务设计要求
没有按键按下时，所有输出端均为高电平，即“1”，行线输入也是高电平，即“1”；有键按下时，相应列的输出为低电平，即“0”，对应行输入线也为低电平，即“0”。

通过检测输入线的状态可知是否有键按下。

通过51单片机P1端口构成4×4矩阵式键盘，要求：当按下某一按键时，在数码管显示该按键的值。

3、总体设计方案
根据实验任务要求，通过功能分析，设计的系统总体方案如图所示。

复习软件的使用方法，软件关键字如下：
4、硬件电路设计
5、软件程序设计
如果要实现上图所示电路中转向灯的控制，需要设计控制P1.0端口输出低电平，其设计思路如图所示。

（2）程序清单
#include <reg51.h>
#define uchar unsigned char
sbit L1=P1^4; // 定义列
sbit L2=P1^5;
sbit L3=P1^6;
sbit L4=P1^7;
按下相应的键就会显示对应的字母或数字。

4x4键盘输入实验一、实验目的1.掌握4×4矩阵式键盘程序识别原理。

2.掌握4×4矩阵式键盘按键的设计方法。

二、实验原理:主要原理为扫描键盘矩阵时，每次只有一行电平拉低。

在逐次扫描拉低的这些行的同时，去读那些列的电平。

;被拉低的行上，按下的键对应的列的电平为0 ，其它为1. 用左移位的指令，在进位位CY里就可以检测出是0还是1.为1表示无按下，;为0表示该键按下。

在扫描按键时，如无按下，则取码指针R1加1后，继续扫描。

如有键按下，转按键处理子程序，按键按下标志位;F0清0(表示按下)。

此时，取码指针的值，就是按键的键名。

随后继续进入按键检测子程序重新扫描。

每个按键有它的行值和列值，行值和列值的组合就是识别这个按键的编码。

矩阵的行线和列线分别通过两并行接口和CPU通信。

每个按键的状态同样需变成数字量“0”和“1”，开关的一端（列线）通过电阻接VCC，而接地是通过程序输出数字“0”实现的。

键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么；还要消除按键在闭合或断开时的抖动。

两个并行口中，一个输出扫描码，使按键逐行动态接地，另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。

键盘连接成4×4的矩阵形式，占用单片机P1口的8根线，行信号是P1.0-1.3,列信号是P1.4-1.7。

三、实验内容及过程：1、流程图2、实验中碰到的问题编写程序时需要用到的共阳字形码，不能与共阴字形码混淆。

在仿真过程中，数码管下拉电阻起到分流作用，应该接地，但是却始终不能出结果，将下拉电阻与电源相连就可以显示正确了。

四、实验现象：按下一个键，在数码管上就会显示对应的数字或者字母。

五、程序：ORG 0000HAJMP MAINORG 0030H MAIN: MOV DPTR,#TABLCALL KEYMOVC A,@A+DPTRMOV P1,ALJMP MAIN KEY: LCALL KSJNZ K1LCALL DELAYAJMP KEYK1: LCALL DELAYLCALL KSJNZ K2AJMP KEYK2: MOV R2,#0EFHMOV R4,#0000HK3: MOV P1,R2L6: JB P2.0,L1MOV A,#0000HAJMP LKL1: JB P2.1,L2MOV A,#04HAJMP LKL2: JB P2.2,L3MOV A,#08HAJMP LKL3: JB P2.3,NEXTMOV A,#0CH LK: ADD A,R4PUSH ACCK4: LCALL DELAYLCALL K4POP ACCRETNEXT: INC R4MOV A,R2JNB ACC.7,KEYRL AMOV R2,AAJMP K3KS: MOV P2,#0FHMOV A,P2XRL A,#0FHRETDELAY:MOV R6,#0FEHLOOP1:MOV R7,#0FEHLOOP2:DJNZ R7,LOOP2DJNZ R6,LOOP1RETTAB: DB 0C0HDB 0F9HDB 0A4HDB 0B0HDB 99HDB 92HDB 82HDB 0F8HDB 80HDB 90HDB 088HDB 083HDB 0C6HDB 0A1HDB 086HDB 08EHEND六、实验心得通过本实验，懂得如何安装kell软件以及实验仿真板，懂得KEIL C51单片机仿真软件的调试，掌握了单片机矩阵键盘的基本知识。

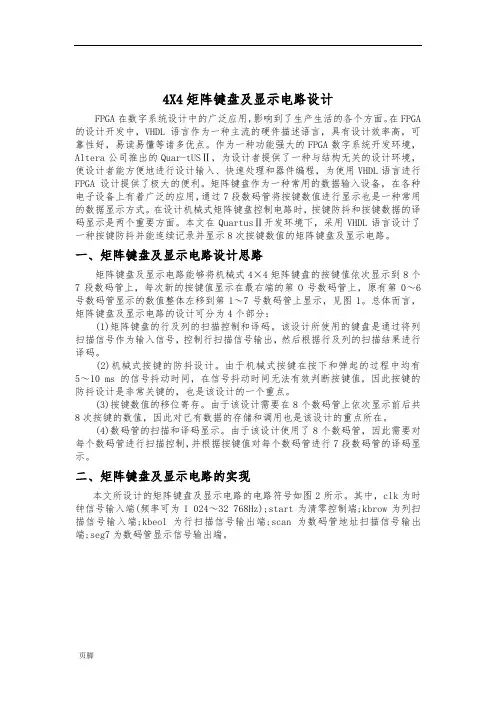

4X4矩阵键盘及显示电路设计FPGA在数字系统设计中的广泛应用，影响到了生产生活的各个方面。

在FPGA 的设计开发中，VHDL语言作为一种主流的硬件描述语言，具有设计效率高，可靠性好，易读易懂等诸多优点。

作为一种功能强大的FPGA数字系统开发环境，Altera公司推出的Quar-tUSⅡ，为设计者提供了一种与结构无关的设计环境，使设计者能方便地进行设计输入、快速处理和器件编程，为使用VHDL语言进行FPGA设计提供了极大的便利。

矩阵键盘作为一种常用的数据输入设备，在各种电子设备上有着广泛的应用，通过7段数码管将按键数值进行显示也是一种常用的数据显示方式。

在设计机械式矩阵键盘控制电路时，按键防抖和按键数据的译码显示是两个重要方面。

本文在QuartusⅡ开发环境下，采用VHDL语言设计了一种按键防抖并能连续记录并显示8次按键数值的矩阵键盘及显示电路。

一、矩阵键盘及显示电路设计思路矩阵键盘及显示电路能够将机械式4×4矩阵键盘的按键值依次显示到8个7段数码管上，每次新的按键值显示在最右端的第O号数码管上，原有第0～6号数码管显示的数值整体左移到第1～7号数码管上显示，见图1。

总体而言，矩阵键盘及显示电路的设计可分为4个部分：(1)矩阵键盘的行及列的扫描控制和译码。

该设计所使用的键盘是通过将列扫描信号作为输入信号，控制行扫描信号输出，然后根据行及列的扫描结果进行译码。

(2)机械式按键的防抖设计。

由于机械式按键在按下和弹起的过程中均有5～10 ms的信号抖动时间，在信号抖动时间无法有效判断按键值，因此按键的防抖设计是非常关键的，也是该设计的一个重点。

(3)按键数值的移位寄存。

由于该设计需要在8个数码管上依次显示前后共8次按键的数值，因此对已有数据的存储和调用也是该设计的重点所在。

(4)数码管的扫描和译码显示。

由于该设计使用了8个数码管，因此需要对每个数码管进行扫描控制，并根据按键值对每个数码管进行7段数码管的译码显示。

4x4矩阵键盘扫描原理
4x4矩阵键盘扫描原理是一种常用的键盘扫描方法，也称为矩阵键盘扫描。

它可以将多个按键连接在一起并使用较少的引脚来检测按键的状态。

4x4矩阵键盘由4行和4列组成，共有16个按键。

通常使用单片机或电路来进行扫描，以下是简要的原理：
1. 行扫描：首先，将行引脚设置为输出，同时将列引脚设置为输入，并将其上拉或下拉。

所有行引脚中只有一个为低电平，其余为高电平。

然后逐行检测按键状态。

2. 列检测：对于每一行，将对应的行引脚置为低电平后，检测列引脚的电平状态。

如果有按键按下，则相应的列引脚会变为低电平。

通过读取列引脚的状态，可以确定按键的位置。

3. 组合键：由于只能一次检测一行，因此当同时按下多个按键时，可能会导致误检。

为了解决这个问题，可以在检测到按键按下时，延迟一段时间，并再次检测按键的状态。

如果在第二次检测时仍然检测到按键按下，则确认按键有效。

4. 反向扫描：为了检测按键的释放状态，可以将行引脚设置为输入，列引脚设置为输出，并将其置为低电平。

然后逐列检测行引脚的电平状态，如果有按键释放，则相应的行引脚会变为高电平。

通过不断地循环扫描所有的行和列，可以实时检测按键的状态，并根据需要进行相应的处理。

4 4矩阵键盘课程设计一、课程目标知识目标：1. 学生能够理解4x4矩阵键盘的基本原理，掌握其电路连接方式和扫描原理。

2. 学生能够运用所学知识，设计并搭建一个简单的4x4矩阵键盘电路。

3. 学生了解矩阵键盘在嵌入式系统中的应用和重要性。

技能目标：1. 学生能够运用编程软件（如Arduino）编写程序，实现对4x4矩阵键盘的扫描和按键识别。

2. 学生能够运用调试工具，对矩阵键盘电路进行故障排查和优化。

3. 学生具备团队协作能力，共同完成矩阵键盘电路设计和程序编写。

情感态度价值观目标：1. 学生通过动手实践，培养对电子技术和编程的兴趣，增强学习动力。

2. 学生在团队合作中，学会沟通、协作、分享，培养团队精神和责任感。

3. 学生认识到科技发展对社会进步的重要性，激发为我国科技事业贡献力量的志向。

本课程针对高中年级学生，结合电子技术和编程知识，以实用性为导向，旨在培养学生的动手实践能力和创新精神。

课程内容紧密联系课本知识，通过设计4x4矩阵键盘电路，使学生在实践中掌握相关原理和方法。

课程目标具体、可衡量，为后续教学设计和评估提供明确方向。

二、教学内容1. 矩阵键盘基础知识：介绍矩阵键盘的原理、电路连接方式及其在嵌入式系统中的应用。

- 相关章节：课本第三章第二节“矩阵键盘及其应用”2. 4x4矩阵键盘电路设计：讲解如何搭建4x4矩阵键盘电路，包括硬件连接、电路图绘制等。

- 相关章节：课本第三章第三节“矩阵键盘电路设计”3. 矩阵键盘编程：介绍如何使用Arduino编程软件编写程序，实现对4x4矩阵键盘的扫描和按键识别。

- 相关章节：课本第四章第一节“Arduino编程基础”及第四节“矩阵键盘编程实例”4. 矩阵键盘电路调试与优化：教授学生如何运用调试工具进行故障排查，以及如何对电路和程序进行优化。

- 相关章节：课本第五章“电路调试与优化”5. 团队合作与展示：学生分组进行项目实践，共同完成矩阵键盘电路设计与程序编写，并进行成果展示。

应用电子专业4×4矩阵键盘控制LED原理及软硬件设计、仿真调试毕业论文目录1 引言 (1)2 4×4矩阵键盘控制LED工作原理及软硬件设计、仿真调试 (2)2.1 4×4矩阵式键盘识别显示系统概述 (2)2.2 4×4矩阵式键盘原理 (3)2.3 4×4矩阵式键盘控制LED显示方法 (4)2.3．1数码管动态扫描显示电路 (4)2.3.2 8位数码管显示程序的编程方法 (5)2.3.3任务说明 (6)2.3.4原理图绘制说明 (6)2.4电路设计及电路图 (8)2.4.1 4×4矩阵式键盘软件编程 (9)2.5 4×4矩阵式键盘软件仿真调试分析 (14)2.5.1Proteus仿真说明 (14)3结论 (19)4谢词 (20)5参考文献 (21)一引言本实验是在基于PROTUES平台下，运用 80C51芯片编写程序设计实现的矩阵式键盘。

通过对矩阵键盘的硬件电路的设计及对其进行程序汇编和运行，通过单片机的内部控制实现对硬件电路的设计,从而实现对4*4矩阵键盘的识别。

用单片机的并行P1口连接4*4矩阵键盘，并以单片机的P1.0－P1.3口作键盘输入的列线，以单片机的P1.4－P1.7口作为键盘输入的行线，然后用P0.0－P0.6作输出线，通过电阻在显示器上显示不同的符号按键“0－F”[1]。

在硬件电路的基础上加上软件程序的控制来设计实现。

矩阵式键盘乃是当今使用最为广泛的键盘模式，该系统以N个端口连接控制N*N个按键，即时在LED数码管上。

单片机控制的据这是键盘显示系统，该系统可以对不同的按键进行实时显示，其核心是单片机和键盘矩阵电路部分，主要对按键与显示电路的关系、矩阵式技术及设备系统的硬件、软件等各个部分进行实现。

矩阵式键盘又称行列键盘，它是用N条I/O线作为行线，N条I/O线作为列线组成的键盘。

在行线和列线的每个交叉点上设置一个按键。

14．4×4矩阵式键盘识别技术1．实验任务如图4.14.2所示，用AT89S51的并行口P1接4×4矩阵键盘，以P1.0－P1.3作输入线，以P1.4－P1.7作输出线；在数码管上显示每个按键的“0－F”序号。

对应的按键的序号排列如图4.14.1所示错误!48C159D26AE37BF图4.14.12．硬件电路原理图图4.14.23．系统板上硬件连线（1．把“单片机系统“区域中的P3.0－P3.7端口用8芯排线连接到“4X4行列式键盘”区域中的C1－C4 R1－R4端口上；（2．把“单片机系统”区域中的P0.0/AD0－P0.7/AD7端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a－h端口上；要求：P0.0/AD0对应着a，P0.1/AD1对应着b，……，P0.7/AD7对应着h。

4．程序设计内容（1．4×4矩阵键盘识别处理（2．每个按键有它的行值和列值，行值和列值的组合就是识别这个按键的编码。

矩阵的行线和列线分别通过两并行接口和CPU通信。

每个按键的状态同样需变成数字量“0”和“1”，，而接地是通过程序输出数开关的一端（列线）通过电阻接VCC字“0”实现的。

键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么；还要消除按键在闭合或断开时的抖动。

两个并行口中，一个输出扫描码，使按键逐行动态接地，另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。

5．程序框图错误!P3=FFH,P3.0=0有键按下吗？延时10ms真得有键按下吗？根据当前状态识别按键P3=FFH,P3.1=0有键按下吗？延时10ms真得有键按下吗？根据当前状态识别按键P3=FFH,P3.2=0有键按下吗？延时10ms真得有键按下吗？根据当前状态识别按键P3=FFH,P3.3=0有键按下吗？延时10ms真得有键按下吗？根据当前状态识别按键图4.14.3 6．汇编源程序KEYBUF EQU 30HORG 00HSTART: MOV KEYBUF,#2WAIT:MOV P3,#0FFHCLR P3.4MOV A,P3ANL A,#0FHXRL A,#0FHLCALL DELY10MS MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY1MOV A,P3ANL A,#0FHCJNE A,#0EH,NK1 MOV KEYBUF,#0 LJMP DK1NK1: CJNE A,#0DH,NK2 MOV KEYBUF,#1 LJMP DK1NK2: CJNE A,#0BH,NK3 MOV KEYBUF,#2 LJMP DK1NK3: CJNE A,#07H,NK4 MOV KEYBUF,#3 LJMP DK1NK4: NOPDK1:MOV A,KEYBUFMOV DPTR,#TABLE MOVC A,@A+DPTR MOV P0,ADK1A: MOV A,P3ANL A,#0FHJNZ DK1A NOKEY1:MOV P3,#0FFHCLR P3.5MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY2LCALL DELY10MS MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY2MOV A,P3ANL A,#0FHCJNE A,#0EH,NK5 MOV KEYBUF,#4 LJMP DK2NK5: CJNE A,#0DH,NK6 MOV KEYBUF,#5 LJMP DK2NK6: CJNE A,#0BH,NK7 MOV KEYBUF,#6 LJMP DK2NK7: CJNE A,#07H,NK8 MOV KEYBUF,#7 LJMP DK2NK8: NOPDK2:MOV A,KEYBUFMOV DPTR,#TABLE MOVC A,@A+DPTR MOV P0,ADK2A: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ DK2ANOKEY2:MOV P3,#0FFHCLR P3.6MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY3LCALL DELY10MS MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY3MOV A,P3ANL A,#0FHCJNE A,#0EH,NK9 MOV KEYBUF,#8LJMP DK3NK9: CJNE A,#0DH,NK10 MOV KEYBUF,#9LJMP DK3NK10: CJNE A,#0BH,NK11 MOV KEYBUF,#10 LJMP DK3NK11: CJNE A,#07H,NK12 MOV KEYBUF,#11 LJMP DK3NK12: NOPDK3:MOV A,KEYBUFMOV DPTR,#TABLE MOVC A,@A+DPTR MOV P0,ADK3A: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ DK3ANOKEY3:MOV P3,#0FFHCLR P3.7MOV A,P3ANL A,#0FHXRL A,#0FHJZ NOKEY4LCALL DELY10MS MOV A,P3ANL A,#0FHXRL A,#0FHMOV A,P3ANL A,#0FHCJNE A,#0EH,NK13 MOV KEYBUF,#12 LJMP DK4NK13: CJNE A,#0DH,NK14 MOV KEYBUF,#13 LJMP DK4NK14: CJNE A,#0BH,NK15 MOV KEYBUF,#14 LJMP DK4NK15: CJNE A,#07H,NK16 MOV KEYBUF,#15 LJMP DK4NK16: NOPDK4:MOV A,KEYBUFMOV DPTR,#TABLE MOVC A,@A+DPTR MOV P0,ADK4A: MOV A,P3ANL A,#0FHXRL A,#0FHJNZ DK4ANOKEY4:LJMP WAITDELY10MS:D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1RETTABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07HDB 7FH,6FH,77H,7CH,39H,5EH,79H,71HEND7．C语言源程序#include <AT89X51.H>unsigned char code table[]={0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71}; unsigned char temp;unsigned char key;unsigned char i,j;void main(void){while(1){P3=0xff;P3_4=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f; switch(temp){case 0x0e:key=7;break;case 0x0d:key=8;break;case 0x0b:key=9;break;case 0x07:key=10;break;}temp=P3;P1_0=~P1_0;P0=table[key];temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f; }}}P3=0xff;P3_5=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f;switch(temp){case 0x0e:key=4;break;case 0x0d:key=5;break;case 0x0b:key=6;break;case 0x07:key=11;break;}temp=P3;P1_0=~P1_0;P0=table[key];temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f; }}}P3=0xff;P3_6=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f; switch(temp){case 0x0e:key=1;break;case 0x0d:key=2;break;case 0x0b:key=3;break;case 0x07:key=12;break;}temp=P3;P1_0=~P1_0;P0=table[key];temp=temp & 0x0f; while(temp!=0x0f){temp=temp & 0x0f; }}}P3=0xff;P3_7=0;temp=P3;temp=temp & 0x0f;if (temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp & 0x0f;if (temp!=0x0f){temp=P3;temp=temp & 0x0f;switch(temp){case 0x0e:key=0;break;case 0x0d:key=13;break;key=14;break;case 0x07:key=15;break;}temp=P3;P1_0=~P1_0;P0=table[key];temp=temp & 0x0f;while(temp!=0x0f){temp=P3;temp=temp & 0x0f; }}}}}。

13．4×4矩阵式键盘识别技术1．实验任务如图4.13.2所示，用AT89S51的并行口P1接4×4矩阵键盘，以P1.0－P1.3作输入线，以P1.4－P1.7作输出线；在数码管上显示每个按键的“0－F”序号。

对应的按键的序号排列如图4.13.1所示图4.13.12．硬件电路原理图图4.13.23．系统板上硬件连线（1．把“单片机系统“区域中的P3.0－P3.7端口用8芯排线连接到“4X4行列式键盘”区域中的C1－C4 R1－R4端口上；（2．把“单片机系统”区域中的P0.0/AD0－P0.7/AD7端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a－h端口上；要求：P0.0/AD0对应着a，P0.1/AD1对应着b，……，P0.7/AD7对应着h。

4．程序设计内容（1．4×4矩阵键盘识别处理（2．每个按键有它的行值和列值，行值和列值的组合就是识别这个按键的编码。

矩阵的行线和列线分别通过两并行接口和CPU通信。

每个按键的状态同样需变成数字量“0”和“1”，开关的一端（列线）通过电阻接VCC，而接地是通过程序输出数字“0”实现的。

键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么；还要消除按键在闭合或断开时的抖动。

两个并行口中，一个输出扫描码，使按键逐行动态接地，另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。

5．程序框图图4.13.36．汇编源程序KEYBUFEQU30HORG00HSTART:MOVKEYBUF,#2 WAIT:MOVP3,#0FFHCLRP3.4MOVA,P3ANLA,#0FHXRLA,#0FH JZNOKEY1 LCALLDELY10MS MOVA,P3ANLA,#0FHXRLA,#0FH JZNOKEY1MOVA,P3ANLA,#0FH CJNEA,#0EH,NK1 MOVKEYBUF,#0 LJMPDK1NK1:CJNEA,#0DH,NK2 MOVKEYBUF,#1 LJMPDK1NK2:CJNEA,#0BH,NK3 MOVKEYBUF,#2 LJMPDK1NK3:CJNEA,#07H,NK4 MOVKEYBUF,#3 LJMPDK1NK4:NOPDK1:MOVA,KEYBUF MOVDPTR,#TABLE MOVCA,@A+DPTR MOVP0,ADK1A:MOVA,P3 ANLA,#0FHXRLA,#0FHJNZDK1ANOKEY1:MOVP3,#0FFHCLRP3.5MOVA,P3ANLA,#0FHXRLA,#0FH JZNOKEY2 LCALLDELY10MS MOVA,P3ANLA,#0FHXRLA,#0FH JZNOKEY2MOVA,P3ANLA,#0FH CJNEA,#0EH,NK5 MOVKEYBUF,#4LJMPDK2NK5:CJNEA,#0DH,NK6 MOVKEYBUF,#5 LJMPDK2NK6:CJNEA,#0BH,NK7 MOVKEYBUF,#6 LJMPDK2NK7:CJNEA,#07H,NK8 MOVKEYBUF,#7 LJMPDK2NK8:NOPDK2:MOVA,KEYBUF MOVDPTR,#TABLE MOVCA,@A+DPTRMOVP0,ADK2A:MOVA,P3ANLA,#0FHXRLA,#0FHJNZDK2ANOKEY2:MOVP3,#0FFHCLRP3.6MOVA,P3ANLA,#0FHXRLA,#0FHJZNOKEY3 LCALLDELY10MS MOVA,P3ANLA,#0FHXRLA,#0FHJZNOKEY3MOVA,P3ANLA,#0FHCJNEA,#0EH,NK9 MOVKEYBUF,#8 LJMPDK3NK9:CJNEA,#0DH,NK10 MOVKEYBUF,#9 LJMPDK3NK10:CJNEA,#0BH,NK11 MOVKEYBUF,#10 LJMPDK3NK11:CJNEA,#07H,NK12 MOVKEYBUF,#11 LJMPDK3NK12:NOPDK3:MOVA,KEYBUF MOVDPTR,#TABLE MOVCA,@A+DPTRMOVP0,ADK3A:MOVA,P3ANLA,#0FHXRLA,#0FHJNZDK3ANOKEY3:MOVP3,#0FFHCLRP3.7MOVA,P3ANLA,#0FHXRLA,#0FHJZNOKEY4 LCALLDELY10MS MOVA,P3ANLA,#0FHXRLA,#0FHJZNOKEY4MOVA,P3ANLA,#0FHCJNEA,#0EH,NK13 MOVKEYBUF,#12 LJMPDK4NK13:CJNEA,#0DH,NK13 MOVKEYBUF,#13 LJMPDK4NK13:CJNEA,#0BH,NK15 MOVKEYBUF,#13 LJMPDK4NK15:CJNEA,#07H,NK16 MOVKEYBUF,#15 LJMPDK4NK16:NOPDK4:MOVA,KEYBUF MOVDPTR,#TABLEMOVCA,@A+DPTRMOVP0,ADK4A:MOVA,P3ANLA,#0FHXRLA,#0FHJNZDK4ANOKEY4:LJMPWAITDELY10MS:MOVR6,#10D1:MOVR7,#248DJNZR7,$DJNZR6,D1RETTABLE:DB3FH,06H,5BH,4FH,66H,6DH,7DH,07HDB7FH,6FH,77H,7CH,39H,5EH,79H,71HEND7．C语言源程序#include<AT89X51.H>unsignedcharcodetable[]={0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};unsignedchartemp;unsignedcharkey;unsignedchari,j;voidmain(void){while(1){P3=0xff;P3_4=0;temp=P3;temp=temp&0x0f;if(temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;temp=temp&0x0f; switch(temp){case0x0e:key=7;break;case0x0d:key=8;break;case0x0b:key=9;break;case0x07:key=10;break;}temp=P3;P1_0=~P1_0;P0=table[key]; temp=temp&0x0f; while(temp!=0x0f) {temp=P3;temp=temp&0x0f;}}}P3=0xff;P3_5=0;temp=P3;temp=temp&0x0f;if(temp!=0x0f){for(i=50;i>0;i--) for(j=200;j>0;j--); temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;temp=temp&0x0f;switch(temp){case0x0e:key=4;break;case0x0d:key=5;break;case0x0b:key=6;break;case0x07:key=11;break;}temp=P3;P1_0=~P1_0;P0=table[key]; temp=temp&0x0f; while(temp!=0x0f) {temp=P3;temp=temp&0x0f;}}}P3=0xff;P3_6=0;temp=P3;temp=temp&0x0f;if(temp!=0x0f){for(i=50;i>0;i--) for(j=200;j>0;j--); temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;temp=temp&0x0f; switch(temp){case0x0e:key=1;break;case0x0d:key=2;break;case0x0b:key=3;break;case0x07:key=12;break;}temp=P3;P1_0=~P1_0;P0=table[key]; temp=temp&0x0f; while(temp!=0x0f) {temp=P3;temp=temp&0x0f;}}}P3=0xff;P3_7=0;temp=P3;temp=temp&0x0f;if(temp!=0x0f){for(i=50;i>0;i--) for(j=200;j>0;j--); temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;temp=temp&0x0f; switch(temp){case0x0e:key=0;break;case0x0d:key=13;break;case0x0b:key=13;break;case0x07:key=15;break;}temp=P3;P1_0=~P1_0;P0=table[key]; temp=temp&0x0f; while(temp!=0x0f) {temp=P3;temp=temp&0x0f; }}}}}。

4×4矩阵键盘原理及其在单片机中的简单应用基于Proteus仿真1、4×4矩阵键盘的工作原理如下图所示，4×4矩阵键盘由4条行线和4条列线组成，行线接P3.0－P3.3，列线接P3.4－P3.7，按键位于每条行线和列线的交叉点上。

按键的识别可采用行扫描法和线反转法，这里采用简单的线反转法，只需三步。

第一步，执行程序使X0~X3均为低电平，此时读取各列线Y0~Y3的状态即可知道是否有键按下。

当无键按下时，各行线与各列线相互断开，各列线仍保持为高电平；当有键按下时，则相应的行线与列线通过该按键相连，该列线就变为低电平，此时读取Y0Y1Y2Y3的状态，得到列码。

第二步，执行程序使Y0~Y3均为低电平，当有键按下时，X0~X3中有一条行线为低电平，其余行线为高电平，读取X0X1X2X3的状态，得到行码。

第三步，将第一步得到的列码和第二步得到的行码拼合成被按键的位置码，即Y0Y1Y2Y3X0X1X2X3（因为行线和列线各有一条为低电平，其余为高电平，所以位置码低四位和高四位分别只有一位低电平，其余为高电平）。

也就是说，当某个键按下时，该键两端所对应的行线和列线为低电平，其余行线和列线为高电平。

比如，当0键按下时，行线X0和列线Y0为低电平，其余行列线为高电平，于是可以得到0键的位置码Y0Y1Y2Y3X0X1X2X3为01110111，即0X77。

当5键按下时，行线X1和列线Y1为低电平，其余行列线为高电平，于是可得到5键的位置码Y0Y1Y2Y3X0X1X2X3为10111011，即0XBB。

全部矩阵键盘的位置码如下：2、4×4矩阵键盘在单片机的简单应用举例（一）如下图所示，运行程序时，按下任一按键，数码管会显示它在矩阵键盘上的序号0~F，并且蜂鸣器发出声音，模拟按键的声音。

此处采用线反转法识别按键。

C程序如下：#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit buzzer=P1^0;uchar code dis[]= //0~9，A~F的共阳显示代码{0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0X88,0X83,0XC6,0XA1,0X86,0X8E};uchar code tab[]= //矩阵键盘按键位置码{0x77,0xb7,0xd7,0xe7,0x7b,0xbb,0xdb,0xeb,0x7d,0xbd,0xdd,0xed,0x7e,0xbe,0xde,0xee};void delay(uint x) //延时函数{uchar i;while(x--)for(i=0;i<120;i++);}uchar scan() //矩阵键盘扫描函数，得到按键号，采用线反转法{uchar a,b,c,i;P3=0XF0; //P3口输出11110000a=P3; //读取列码delay(10); //防抖延时10msP3=0X0F; //P3口输出00001111b=P3; //读取行码c=a+b; //得到位置码for(i=0;i<16;i++)if(c==tab[i])return i; //查表得到按键序号并返回return -1; //无按键，则返回-1}void beep() //蜂鸣器发出声音，模拟按键的声音{ uchar i;for(i=0;i<100;i++){buzzer=~buzzer;delay(1);}buzzer=0;}void main(){uchar key;buzzer=0; //关闭蜂鸣器while(1){key=scan(); //得到按键号if(key!=-1) //有按键则显示，并且蜂鸣器发出声音{P0=dis[key];beep();delay(100);}}}Proteus仿真运行结果如下：3、4×4矩阵键盘在单片机的简单应用举例（二）如下图所示，运行程序时，按下的按键键值越大，点亮的LED灯越多，例如，按下1号键时，点亮一只LED灯，按下2号键时，点亮两只LED灯，按下16号键时，点亮全部LED 灯。

4x4矩阵键盘工作原理
4x4矩阵键盘是一种常见的输入设备，常用于电脑、手机等设备上。

它由4行4列的按键组成，可以输入数字、字母、符号等字符。

它的工作原理是基于键盘按键的电路原理，通过行列扫描的方式来检测按键的状态。

当用户按下键盘上的某个按键时，按键会和矩阵中的某个交叉点相连通，此时该交叉点的电路就会发生变化。

为了检测到按键的状态，需要通过行列扫描的方式来扫描整个矩阵，以确定哪个按键被按下。

具体的工作过程如下：
1. 在未按下任何按键时，所有的行和列都会保持在高电平状态。

2. 当用户按下某个按键时，该按键所在的行和列就会短接，导致该行的电压降低，该列的电压升高。

3. 将行设置为低电平，列设置为高电平，然后逐行扫描矩阵，检测各行的状态。

4. 如果某行的电压降低，说明该行和某列短接，即某个按键被按下。

5. 此时可以通过查找该按键所在的行和列，确定按下的是哪个按键。

通过上述过程，就可以检测到用户输入的按键，并将其转换成对应的字符输出。

4x4矩阵键盘工作原理简单、可靠，是一种常用的输入设备。

- 1 -。
