变压器损耗计算表

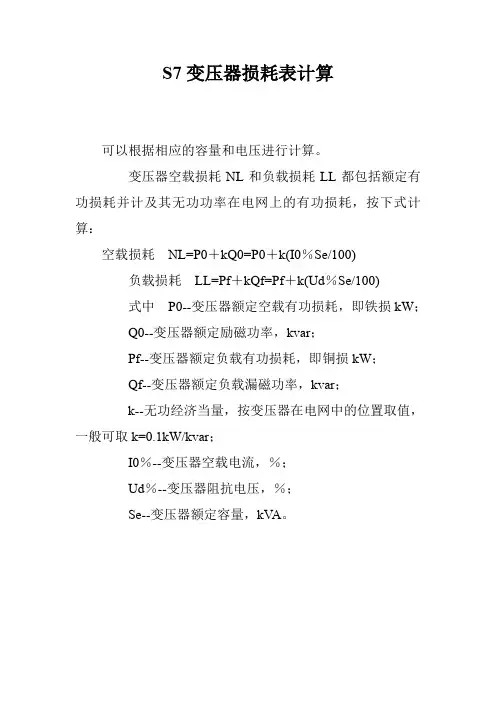

S7变压器损耗表计算
可以根据相应的容量和电压进行计算。

变压器空载损耗NL和负载损耗LL都包括额定有功损耗并计及其无功功率在电网上的有功损耗，按下式计算：
空载损耗NL=P0＋kQ0=P0＋k(I0％Se/100)
负载损耗LL=Pf＋kQf=Pf＋k(Ud％Se/100)
式中P0--变压器额定空载有功损耗，即铁损kW；
Q0--变压器额定励磁功率，kvar；
Pf--变压器额定负载有功损耗，即铜损kW；
Qf--变压器额定负载漏磁功率，kvar；
k--无功经济当量，按变压器在电网中的位置取值，一般可取k=0.1kW/kvar；
I0％--变压器空载电流，％；
Ud％--变压器阻抗电压，％；
Se--变压器额定容量，kVA。

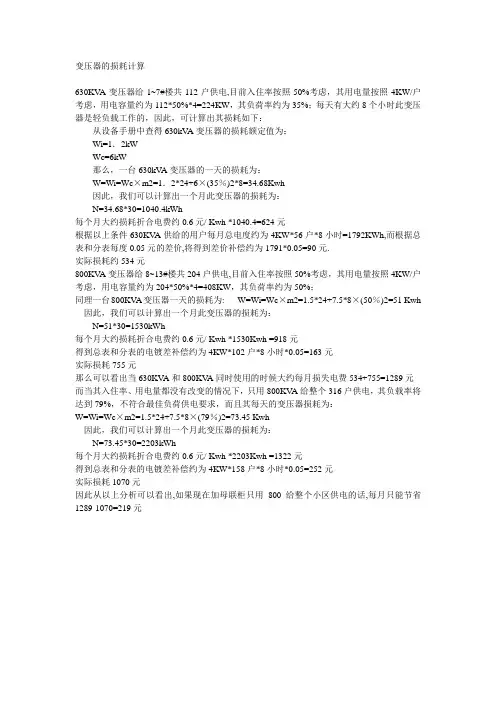

变压器的损耗计算630KV A变压器给1~7#楼共112户供电,目前入住率按照50%考虑，其用电量按照4KW/户考虑，用电容量约为112*50%*4=224KW，其负荷率约为35%；每天有大约8个小时此变压器是轻负载工作的，因此，可计算出其损耗如下：从设备手册中查得630kV A变压器的损耗额定值为：Wi=1．2kWWc=6kW那么，一台630kV A变压器的一天的损耗为：W=Wi=Wc×m2=1．2*24+6×(35％)2*8=34.68Kwh因此，我们可以计算出一个月此变压器的损耗为：N=34.68*30=1040.4kWh每个月大约损耗折合电费约0.6元/ Kwh *1040.4=624元根据以上条件630KVA供给的用户每月总电度约为4KW*56户*8小时=1792KWh,而根据总表和分表每度0.05元的差价,将得到差价补偿约为1791*0.05=90元.实际损耗约534元800KV A变压器给8~13#楼共204户供电,目前入住率按照50%考虑，其用电量按照4KW/户考虑，用电容量约为204*50%*4=408KW，其负荷率约为50%；同理一台800KV A变压器一天的损耗为: W=Wi=Wc×m2=1.5*24+7.5*8×(50％)2=51 Kwh 因此，我们可以计算出一个月此变压器的损耗为：N=51*30=1530kWh每个月大约损耗折合电费约0.6元/ Kwh *1530Kwh =918元得到总表和分表的电镀差补偿约为4KW*102户*8小时*0.05=163元实际损耗755元那么可以看出当630KV A和800KV A同时使用的时候大约每月损失电费534+755=1289元而当其入住率、用电量都没有改变的情况下，只用800KVA给整个316户供电，其负载率将达到79%，不符合最佳负荷供电要求，而且其每天的变压器损耗为：W=Wi=Wc×m2=1.5*24+7.5*8×(79％)2=73.45 Kwh因此，我们可以计算出一个月此变压器的损耗为：N=73.45*30=2203kWh每个月大约损耗折合电费约0.6元/ Kwh *2203Kwh =1322元得到总表和分表的电镀差补偿约为4KW*158户*8小时*0.05=252元实际损耗1070元因此从以上分析可以看出,如果现在加母联柜只用800给整个小区供电的话,每月只能节省1289-1070=219元。

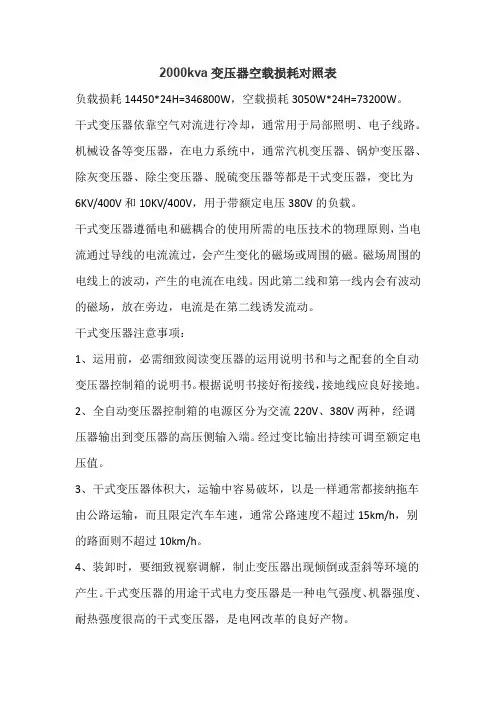

2000kva变压器空载损耗对照表
负载损耗14450*24H=346800W，空载损耗3050W*24H=73200W。

干式变压器依靠空气对流进行冷却，通常用于局部照明、电子线路。

机械设备等变压器，在电力系统中，通常汽机变压器、锅炉变压器、除灰变压器、除尘变压器、脱硫变压器等都是干式变压器，变比为
6KV/400V和10KV/400V，用于带额定电压380V的负载。

干式变压器遵循电和磁耦合的使用所需的电压技术的物理原则，当电流通过导线的电流流过，会产生变化的磁场或周围的磁。

磁场周围的电线上的波动，产生的电流在电线。

因此第二线和第一线内会有波动的磁场，放在旁边，电流是在第二线诱发流动。

干式变压器注意事项：
1、运用前，必需细致阅读变压器的运用说明书和与之配套的全自动变压器控制箱的说明书。

根据说明书接好衔接线，接地线应良好接地。

2、全自动变压器控制箱的电源区分为交流220V、380V两种，经调压器输出到变压器的高压侧输入端。

经过变比输出持续可调至额定电压值。

3、干式变压器体积大，运输中容易破坏，以是一样通常都接纳拖车由公路运输，而且限定汽车车速，通常公路速度不超过15km/h，别的路面则不超过10km/h。

4、装卸时，要细致视察调解，制止变压器出现倾倒或歪斜等环境的产生。

干式变压器的用途干式电力变压器是一种电气强度、机器强度、耐热强度很高的干式变压器，是电网改革的良好产物。

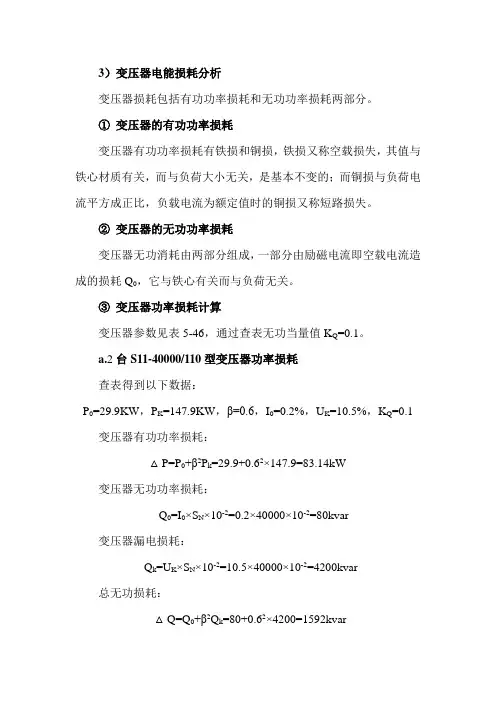

3）变压器电能损耗分析变压器损耗包括有功功率损耗和无功功率损耗两部分。

①变压器的有功功率损耗变压器有功功率损耗有铁损和铜损，铁损又称空载损失，其值与铁心材质有关，而与负荷大小无关，是基本不变的；而铜损与负荷电流平方成正比，负载电流为额定值时的铜损又称短路损失。

②变压器的无功功率损耗变压器无功消耗由两部分组成，一部分由励磁电流即空载电流造成的损耗Q0，它与铁心有关而与负荷无关。

③变压器功率损耗计算变压器参数见表5-46，通过查表无功当量值K Q=0.1。

a.2台S11-40000/110型变压器功率损耗查表得到以下数据：P0=29.9KW，P K=147.9KW，β=0.6，I0=0.2%，U K=10.5%，K Q=0.1 变压器有功功率损耗：△P=P0+β2P k=29.9+0.62×147.9=83.14kW变压器无功功率损耗：Q0=I0×S N×10-2=0.2×40000×10-2=80kvar变压器漏电损耗：Q k=U K×S N×10-2=10.5×40000×10-2=4200kvar 总无功损耗：△Q=Q0+β2Q k=80+0.62×4200=1592kvar变压器综合有功损耗：△P Z=△P+K Q△Q=83.14+0.1×1592=242.34kW 2台变压器综合有功损耗合计为242.34×2=484.68kW则2台变压器损耗电量△W=△P t=484.68kW×7600h÷10000=368.36万kWh S11-40000/110型变压器是总厂变压器损耗，按白炭黑制备工序和氧化铝制备工序用电设备用电量比例分摊到各产品中，白炭黑工序占15.57%，分摊电量57.35万千瓦时；氧化铝工序占84.43%，分摊电量311.01万千瓦时。

b.3台S11-3150/35型变压器功率损耗查表得到以下数据：P0=2.90KW，P K=24.6 KW，β=0.6，I0=0.6%，U K=7%，K Q=0.1变压器有功功率损耗：△P=P0+β2P k=2.90+0.62×24.6=11.76kW变压器无功功率损耗：Q0=I0×S N×10-2=0.6×3150×10-2=18.90kvar变压器漏电损耗：Q k=U K×S N×10-2=7×3150×10-2=220.5kvar总无功损耗：△Q=Q0+β2Q k=18.90+0.62×220.5=98.28kvar 变压器综合有功损耗：△P Z=△P+K Q△Q=11.76+0.1×98.28=21.59kW3台变压器综合有功损耗合计为：21.59×3=64.77kW则3台变压器损耗电量△W=△P t=64.77kW×7600h÷10000=49.23万kWhc. 3台S11-1250/35型的变压器功率损耗查表得到以下数据：P0=1.35KW，P K=14.56 KW，β=0.6，I0=0.9%，U K=6.5%，K Q=0.1 变压器有功功率损耗：△P=P0+β2P k=1.35+0.62×14.56=6.59kW变压器无功功率损耗：Q0=I0×S N×10-2=0.9×1250×10-2=11.25kvar变压器漏电损耗：Q k=U K×S N×10-2=6.5×1000×10-2=65kvar总无功损耗：△Q=Q0+β2Q k=11.25+0.62×65=34.65kvar变压器综合有功损耗：△P Z=△P+K Q△Q=6.59+0.1×34.65=10.06kW3台变压器综合有功损耗合计为：10.06×3=30.17kW则3台变压器损耗电量△W=△P t=30.17kW×7600h÷10000=22.93万kWh 石灰窑烧结出来的石灰一部分用于白炭黑产品中的苛化用，另一部分用于氧化铝产品中的生料配置用，按照其用电设备的比例分摊变压器电能损耗量：石灰制备单元（白炭黑工序）占37.5%，分摊功率13.2千瓦，分摊用电量8.60万千瓦时；石灰制备单元（氧化铝工序）占62.5%，分摊功率22千瓦，分摊用电量14.33万千瓦时。

s7—30～1600千伏安变压器损耗表表一：表二：表三：s9—30～1600千伏安变压器损耗表表一：表二：表三：s11—30～1600千伏安变压器损耗表表一：表二：表三：变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗(也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ -------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ -------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器损耗分为铁损和铜损,铁损又叫空载损耗,就是其固定损耗,实是铁芯所产生的损耗（也称铁芯损耗,而铜损也叫负荷损耗,1、变压器损耗计算公式１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ ---- （１）２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ ---- （２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ--- （３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

2、变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔＰ=Ｐ０+ＰC变压器的损耗比=ＰC / Ｐ０变压器的效率=ＰＺ/ （ＰＺ+ ΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。

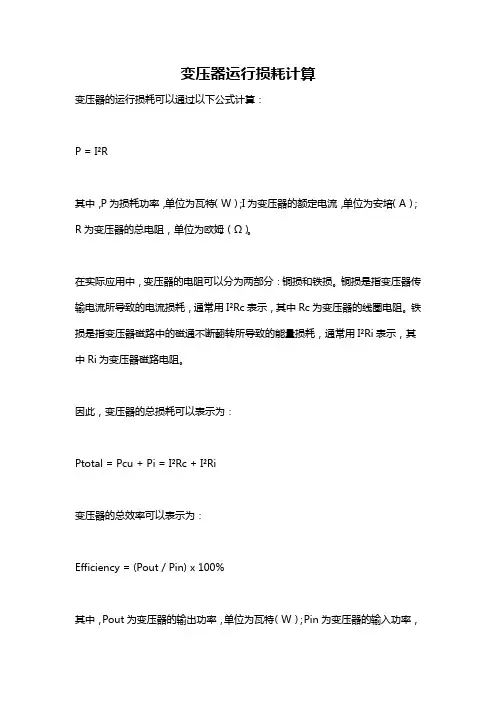

变压器运行损耗计算
变压器的运行损耗可以通过以下公式计算：
P = I²R
其中，P为损耗功率，单位为瓦特（W）；I为变压器的额定电流，单位为安培（A）；R为变压器的总电阻，单位为欧姆（Ω）。

在实际应用中，变压器的电阻可以分为两部分：铜损和铁损。

铜损是指变压器传输电流所导致的电流损耗，通常用I²Rc表示，其中Rc为变压器的线圈电阻。

铁损是指变压器磁路中的磁通不断翻转所导致的能量损耗，通常用I²Ri表示，其中Ri为变压器磁路电阻。

因此，变压器的总损耗可以表示为：
Ptotal = Pcu + Pi = I²Rc + I²Ri
变压器的总效率可以表示为：
Efficiency = (Pout / Pin) x 100%
其中，Pout为变压器的输出功率，单位为瓦特（W）；Pin为变压器的输入功率，
单位为瓦特（W）。

在实际应用中，为了降低变压器的损耗，可以采取以下措施：
1. 降低变压器的线圈电阻和磁路电阻，可以采用优质材料和制造工艺，以及增加变压器的铁芯截面积和导线截面积等方式。

2. 采用高效率的变压器设计，例如使用低损耗材料、提高绕组填充因数等方式。

3. 根据实际需要合理选用变压器的额定容量和负载率，避免超过额定容量、过度负荷等情况。

4. 做好变压器的维护，及时进行检修和清洗，保证变压器的正常运行。

变压器2500315有功损耗14.14103 1.588722 变压器损耗计算公式无功损耗103.5938 6.007219(1)有功损耗：ΔP=P0+24.50041 2.189444(2)无功损耗：ΔQ=Q 年综合损耗429247.138359.05(3)综合功率损耗：ΔPQ0≈I0%SN，QK≈UK%SN式中：Q0——空载无功P0——空载损耗(kW)PK——额定负载损耗(kSN——变压器额定容量I0%——变压器空载电流UK%——短路电压百分比β——平均负载系数KT——负载波动损耗系QK——额定负载漏磁功KQ——无功经济当量(k上式计算时各参数的选(1)取KT=1.05;(2)对城市电网和工业企(3)变压器平均负载系数(4)变压器运行小时数T(5)变压器空载损耗P0、变压器损耗计算公式全集详解(1)有功损耗：ΔP=P0+KTβ2PK-------(1)(2)无功损耗：ΔQ=Q0+KTβ2QK-------(2)(3)综合功率损耗：ΔPZ=ΔP+KQΔQ----(3)Q0≈I0%SN，QK≈UK%SN2500315式中：Q0——空载无功损耗(kvar)15 3.78P0——空载损耗(kW)40.94PK——额定负载损耗(kW)17.17 3.67SN——变压器额定容量(kVA)2500315I0%——变压器空载电流百分比。

0.6 1.2UK%——短路电压百分比64β——平均负载系数0.750.4103KT——负载波动损耗系数 1.05 1.05QK——额定负载漏磁功率(kvar)15012.6KQ——无功经济当量(kW/kvar)0.10.1上式计算时各参数的选择条件：(1)取KT=1.05;(2)对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量 KQ=0.1kW/kvar;(3)变压器平均负载系数，对于农用变压器可取β=20%;对于工业企业，实行三班制，可取β=75%;(4)变压器运行小时数T=8760h，最大负载损耗小时数：t=5500h;(5)变压器空载损耗P0、额定负载损耗PK、I0%、UK%，见产品资料所示。

变压器损耗计算 变压器损耗计算实例： 商业用电负荷计算举例某超市建筑面积10000㎡，计算负荷详见下表： 负荷计算表视在功率：S jx==+229.65793.9224.4328325.846142+=1130.9KVA 补偿前平局功率因数：cos φ1=293.92275.0/)9.65775.0(1/1〉⨯⨯〈+≈0.662要求功率因数cos φ2补偿到0.9，查表得出补偿电容器计算容量为：q c=919.86×0.66≈607千乏故选两台标准电容补偿柜，每台柜装240千乏电容，合计480千乏 验算补偿后的平均功率因数cos φ2cos φ2＝2/)(1/1〉⨯-⨯〈+Pjx a Qc Qjx β=293.92275.0/)9.17775.0(1/1〉⨯⨯〈+ ＝0.915补偿后视在功率计算：S jx==-+22)4809.657(93.9224.316488.851799+=939.9KVA 选择两台630KVA 变压器，负荷率在74.3%。

变压器损耗计算：变压器冬季负荷计算表变压器夏季负荷计算表变压器损耗计算条件：1、冬季按150天计算2、夏季按210天计算3、冬季、夏季每天早上9点开店，晚上9点闭店，每天营业12小时4、变压器在非营业期间只有监控电源、门禁电源、值班照明运行，故每平米按3W计算，约30KW5、非营业时间，由一台变压器工作6、2台变压器各带50%计算负荷运行,故每台变压器夏季带454KVA，冬季带368.3KVA。

变压器有功及无功损耗计算公式为：△P b＝△P k＋△P e×(S jx/S e)²△Q b＝△Q k＋△Q e×(S jx/S e)²式中 Sjx——变压器低压侧的计算负荷Se——变压器的额定负荷（变压器铭牌）容量（KVA）得△Pk——变压器空载时的有功损耗（铁损）千瓦△P e——变压器在额定负荷时的有功损耗（铜损）△Qk＝（Ik%×Se）/100 （其中：Ik%为变压器空载电流占额定电流的百分数）△Qe＝（Uk%×Se）/100 （其中：Uk%为变压器短路电压占额定电压的百分数）Se、△Pk、△P e、Ik%、Ik%由变压器资料中查得计算一台变压器夏季营业时间损耗：△P b＝△P k＋△P e×(S jx/S e)²＝1.5＋6.03×（454/630）²＝4.63千瓦△Q b＝△Q k＋△Q e×(S jx/S e)²＝（1.6%×630）/100＋（4%×630）/100×（454/630）²＝10.08+0.252×0.52=10.08+0.13=10.21千乏夏季营业时间为150天，每天营业12小时，故夏季总营业时间为1800小时△P b总＝4.63×1800＝8334千瓦△Q b总＝10.21×1800＝18378千乏两台变压器同时运行时乘以2非营业时间变压器损耗计算近似于空载损耗-----计算略冬季计算同夏季计算方式相同，只不过运行负荷有变化，计算省略。
