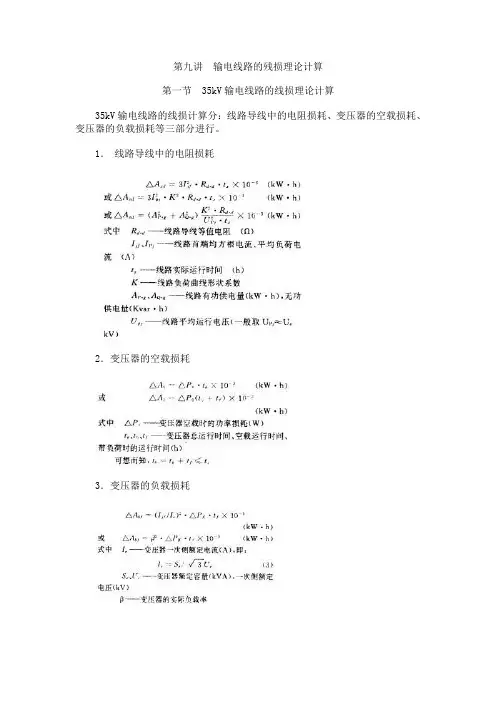

第九讲输电线路的残损理论计算第一节 35kV输电线路的线损理论计算35kV输电线路的线损计算分：线路导线中的电阻损耗、变压器的空载损耗、变压器的负载损耗等三部分进行。

1．线路导线中的电阻损耗2．变压器的空载损耗3．变压器的负载损耗第二节 110kV输电线路的线损理论计算110kV输电线路的电能损耗包括：线路导线中的电阻损耗、变压器的空载损耗及其负载损耗。

这些损耗的计算方法和35kV输电线路基本相同，只要把110kV 输电线路中相应的结构参数和运行参数代入相应的计算公式中就可以了。

除此之外，110kV输电线路还有电晕损耗和绝缘子的泄漏损耗。

因此，110kV输电线路的电能总损耗是上述五种损耗之和。

下面就电晕损耗和泄漏损耗的计算方法介绍如下：1．110kV输电线路的电晕损耗110kV输电线路的电晕损耗与下列因素有关：（1）导线表面的电场强度；（2）沿线路地区的天气情况；（3）线路通过地区的海拉高度的影响等。

由此可见，影响电晕损耗的因素是很多的，故欲准确计算是相当复杂的。

为此，通常都是根据由实验数据所导出的近似计算法进行估算。

这就是，110kV架空输电线路当采用截面积为70～185mm2的导线时，年均电晕损耗电量对电阻损耗电量（[3I2·R·τ]τ= 5000h）百分比为：4．7～0．3％。

我们即根据此比值进行估算。

但是，当进行月线损计算时，如果此月份的好天不多，则电晕损耗电量对电阻损耗电量之比值将增大；此时，应根据冰雪天、雨天、雾天天数的增加比例及其对电晕损耗的影响程度进行上调计算。

对220kV架空输电线路的电晕损耗亦按此方法进行估算。

2．110kV输电线路的绝缘子泄漏损耗110kV输电线路的绝缘子泄漏损耗与绝缘子的型式、沿线路地区大气的污染程度及其空气的湿度等因素有关。

历年积累的调查统计资料表明，对于110kV及以上的架空输电线路的绝缘子泄潜心损耗，约为线路电阻耗电量[3I2·R·t×10－3]的l％，因此，这些线路的绝缘子损耗电量即按此比例进行估算。

2
S S
L m
L a, m
S
L b, m
S
L c, m
三相线路电压降落
第m支路的三相线路电压降落为：
U a , m z aa , m U b , m z ba , m U c , m z ca, m
z ab , m z bb , m z cb, m
G
B
第5步：
对于已值 梢馈线段 进行回推 计算，得 出该馈线 段的线损 和其上各 负荷点的 电压
C
A
潮流方向
V1
G
V2
B
V3 C
简化潮流计算步骤
A
潮流方向
G
B
重复第4 步和第5 步，直至 全部计算 完毕
C
三相等效电压降落模型
A a
(1), (2), (m -1), (m ), (N-1), (N), (N+ 1)
=（固定损耗+可变损耗）/购电量（%） 正常情况下，实际线损率略高于理论线损率
线损率现状
• 我国（城网和农网）：7.5%~8.5% • 日、德、法、英（国土小）：5%~7%
• 美、加、俄（国土大）：7%~8%
• 我国农网：27%~30%（远高于理论线损）
• 0.4kV：12~15%，10kV：8~10%，35/110kV：4~5%
• UN为变压器的额定电压(kV)，SN为变压器 的额定容量(kVA)。
三绕组变压器的简化等值电路
变压器导纳表示成空载功率损耗
S0 P0 jQ0
I 0 %S N Q0 100
三绕组变压器的型等值电路
• 铁芯电导GT 和铁芯电纳Bt接在电源侧
• 绕组电阻RT 和绕组漏抗XT接在负载侧

线损电量通常是统计值，其中含设备技术损失和管
理中的不明损失。
电力系统经济运行与控制研究所
15
2.2 统计线损和理论线损
1、统计线损
线损统计值即统计线损，来源于从电能计量装置上读取的电量 数值和读取数值的时间。 统计线损率是指省(区)、地市(盟市)供电部门对所管辖(或调度) 范围内的电网各供、售电量计量表统计得出的线损率。 统计线损率 = （统计线损电量/供电量）×100% 其中： 统计线损电量 = 供电量 – 售电量； 供电量＝发电厂上网电量＋外购电量＋电网输入电量－电 网输出电量； 全部供电关口电能计量装置读数之和为供电量， 全部用户电能计量装置读数之和为售电量。
电力系统经济运行与控制研究所
5
5、电网的容载比
所谓容载比是电网内同一电压等级公用供电变电站 的主变压器总容量(kVA)与其供电总负荷(kW)之比。容 载比过大，电网建设早期投资增大；容载比过小，又 会使电网的适应性差，发生调度困难，甚至引起限电 现象。
《城市电力网规划设计导则》对35～220kV电压等级 的变电容载比取值范围作了明确的规定，城网变电容 载比一般为：220kV电网为1.6～1.9；35～110kV电网为 1.8～2.1。而《导则》对10kV配电网的取值未给出以一 个参考范围。
电力系统经济运行与控制研究所
22
理论线损计算的目的
通过理论线损计算，可以鉴定主网、配电 网结构及其运行方式的经济性，查明电网中损 失过大的元件及其原因，考核实际线损是否真 实、难确、合理以及实际线损率和技术(理论) 线损率的差值，确定不明损失的程度，减少不 明损失。可通过对技术线损的构成，即线路损 失和变压器损失所占的比重的分析，发现主网、 配电网的薄弱环节，确定技术降损的主攻方向， 以便采取相应措施，降低线损。

基本电价用电损耗计算公式在现代社会，电力已经成为人们生活和生产中不可或缺的重要资源。

然而，电力的生产、传输和使用过程中都会存在一定的损耗，这些损耗会直接影响到电力的成本和使用效率。

因此，了解和计算电力损耗是非常重要的。

基本电价用电损耗计算公式是用来计算电力损耗的一种数学方法，它可以帮助人们更好地了解电力损耗的情况，从而采取相应的措施来减少损耗，提高电力利用效率。

首先，我们来看一下基本电价用电损耗计算公式的具体内容：电力损耗 = 用电设备损耗 + 电网传输损耗 + 供电系统损耗。

其中，用电设备损耗是指在用电设备内部发生的损耗，这部分损耗主要包括电阻损耗、机械损耗、磁损耗等。

电网传输损耗是指在电力传输过程中由于电阻、电感等因素导致的损耗，这部分损耗主要发生在输电线路和变电设备中。

供电系统损耗是指在供电系统运行过程中发生的损耗，这部分损耗主要包括变压器损耗、电力电子器件损耗等。

基本电价用电损耗计算公式的意义在于通过对电力损耗的分解和计算，可以帮助人们更清晰地了解电力损耗的来源和分布情况，从而有针对性地采取措施来减少损耗，提高电力利用效率。

比如，针对用电设备损耗，可以采用优化设计、提高设备效率等措施来减少损耗；针对电网传输损耗，可以采用输电线路优化、变电设备升级等措施来减少损耗；针对供电系统损耗，可以采用变压器优化设计、电力电子器件升级等措施来减少损耗。

除了帮助人们更好地了解和减少电力损耗，基本电价用电损耗计算公式还可以用来进行电力成本分析和电力定价。

通过对电力损耗的计算，可以更准确地计算出电力的实际成本，从而为电力定价提供参考依据。

另外，对于一些大型工业企业来说，通过对电力损耗的计算，可以更精确地了解自己的电力成本结构，从而制定更科学的节能减排方案，降低生产成本，提高竞争力。

总的来说，基本电价用电损耗计算公式是一种非常重要的数学工具，它可以帮助人们更好地了解和减少电力损耗，提高电力利用效率，降低电力成本，从而促进经济可持续发展。

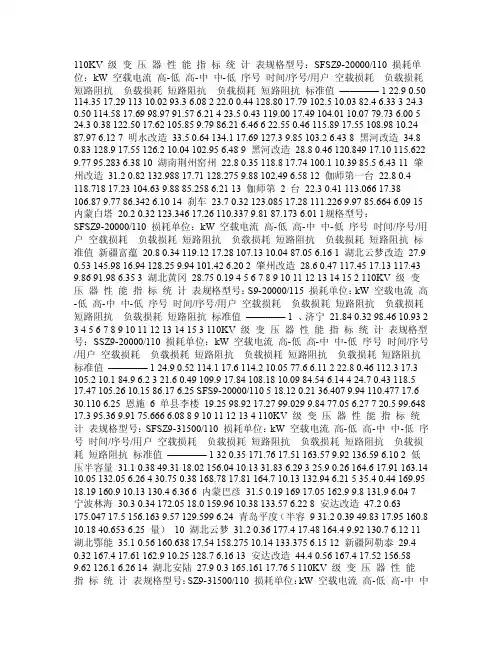

110KV 级变压器性能指标统计表规格型号：SFSZ9-20000/110 损耗单位：kW 空载电流高-低高-中中-低序号时间/序号/用户空载损耗负载损耗短路阻抗负载损耗短路阻抗负载损耗短路阻抗标准值———— 1 22.9 0.50 114.35 17.29 113 10.02 93.3 6.08 2 22.0 0.44 128.80 17.79 102.5 10.03 82.4 6.33 3 24.3 0.50 114.58 17.69 98.97 91.57 6.21 4 23.5 0.43 119.00 17.49 104.01 10.07 79.73 6.00 5 24.3 0.38 122.50 17.62 105.85 9.79 86.21 6.46 6 22.55 0.46 115.89 17.55 108.98 10.24 87.97 6.12 7 明水改造33.5 0.64 134.1 17.69 127.3 9.85 103.2 6.43 8 黑河改造34.8 0.83 128.9 17.55 126.2 10.04 102.95 6.48 9 黑河改造28.8 0.46 120.849 17.10 115.622 9.77 95.283 6.38 10 湖南荆州窑州22.8 0.35 118.8 17.74 100.1 10.39 85.5 6.43 11 肇州改造31.2 0.82 132.988 17.71 128.275 9.88 102.49 6.58 12 伽师第一台22.8 0.4 118.718 17.23 104.63 9.88 85.258 6.21 13 伽师第2 台22.3 0.41 113.066 17.38 106.87 9.77 86.342 6.10 14 刹车23.7 0.32 123.085 17.28 111.226 9.97 85.664 6.09 15 内蒙白塔20.2 0.32 123.346 17.26 110.337 9.81 87.173 6.01 1规格型号：SFSZ9-20000/110 损耗单位：kW 空载电流高-低高-中中-低序号时间/序号/用户空载损耗负载损耗短路阻抗负载损耗短路阻抗负载损耗短路阻抗标准值新疆富蕴20.8 0.34 119.12 17.28 107.13 10.04 87.05 6.16 1 湖北云梦改造27.9 0.53 145.98 16.94 128.25 9.94 101.42 6.20 2 肇州改造28.6 0.47 117.45 17.13 117.43 9.86 91.98 6.35 3 湖北黄冈28.75 0.19 4 5 6 7 8 9 10 11 12 13 14 15 2 110KV 级变压器性能指标统计表规格型号：S9-20000/115 损耗单位：kW 空载电流高-低高-中中-低序号时间/序号/用户空载损耗负载损耗短路阻抗负载损耗短路阻抗负载损耗短路阻抗标准值———— 1 、济宁21.84 0.32 98.46 10.93 2 3 4 5 6 7 8 9 10 11 12 13 14 15 3 110KV 级变压器性能指标统计表规格型号：SSZ9-20000/110 损耗单位：kW 空载电流高-低高-中中-低序号时间/序号/用户空载损耗负载损耗短路阻抗负载损耗短路阻抗负载损耗短路阻抗标准值———— 1 24.9 0.52 114.1 17.6 114.2 10.05 77.6 6.11 2 22.8 0.46 112.3 17.3 105.2 10.1 84.9 6.2 3 21.6 0.49 109.9 17.84 108.18 10.09 84.54 6.14 4 24.7 0.43 118.5 17.47 105.26 10.15 86.17 6.25 SFS9-20000/110 5 18.12 0.21 36.407 9.94 110.477 17.6 30.110 6.25 恩施6 单县李楼19.25 98.92 17.27 99.029 9.84 77.05 6.27 7 20.5 99.648 17.3 95.36 9.91 75.666 6.08 8 9 10 11 12 13 4 110KV 级变压器性能指标统计表规格型号：SFSZ9-31500/110 损耗单位：kW 空载电流高-低高-中中-低序号时间/序号/用户空载损耗负载损耗短路阻抗负载损耗短路阻抗负载损耗短路阻抗标准值———— 1 32 0.35 171.76 17.51 163.57 9.92 136.59 6.10 2 低压半容量31.1 0.38 49.31 18.02 156.04 10.13 31.83 6.29 3 25.9 0.26 164.6 17.91 163.14 10.05 132.05 6.26 4 30.75 0.38 168.78 17.81 164.7 10.13 132.94 6.21 5 35.4 0.44 169.95 18.19 160.9 10.13 130.4 6.36 6 内蒙巴彦31.5 0.19 169 17.05 162.9 9.8 131.9 6.04 7宁波林海30.3 0.34 172.05 18.0 159.96 10.38 133.57 6.22 8 安达改造47.2 0.63 175.047 17.5 156.163 9.57 129.599 6.24 青岛平度（半容9 31.2 0.39 49.83 17.95 160.8 10.18 40.653 6.25 量）10 湖北云梦31.2 0.36 177.4 17.48 164.4 9.92 130.7 6.12 11 湖北鄂能35.1 0.56 160.638 17.54 158.275 10.14 133.375 6.15 12 新疆阿勒泰29.4 0.32 167.4 17.61 162.9 10.25 128.7 6.16 13 安达改造44.4 0.56 167.4 17.52 156.58 9.62 126.1 6.26 14 湖北安陆27.9 0.3 165.161 17.76 5 110KV 级变压器性能指标统计表规格型号：SZ9-31500/110 损耗单位：kW 空载电流高-低高-中中-低序号时间/序号/用户空载损耗负载损耗短路阻抗负载损耗短路阻抗负载损耗短路阻抗标准值———— 1 22.6 0.13 136.5 14.16 2 佳西26.4 0.24 163 16.06 3 西安豁口sfz10 29.2 0.21 163.5 17.56 4 25.8 0.23 164.99 17.54 5 山西运城SZ10 19.56 0.11 141.883 10.76 6 7 8 9 10 11 12 13 14 15 6 110KV 级变压器性能指标统计表规格型号：SF9-31500/110 损耗单位：kW 空载电流高-低高-中中-低序号时间/序号/用户空载损耗负载损耗短路阻抗负载损耗短路阻抗负载损耗短路阻抗标准值———— 1 29.9 0.39 122.9 10.66 2 3 4 5 6 7 8 9 10 11 12 13 14 15 7 110KV 级变压器性能指标统计表规格型号：SSZ9-31500/110 损耗单位：kW 空载电流高-低高-中中-低序号时间/序号/用户空载损耗负载损耗短路阻抗负载损耗短路阻抗负载损耗短路阻抗标准值———— 1 32.55 0.54 165.94 17.75 167.75 10.02 128.17 6.05 2 32.9 0.35 153.78 18.71 147.23 10.72 134.86 6.39 曹县3 28.8 168.1 17.46 167.84 9.92 130.44 6.09SSZ10-110/35/10.5 4 平原SFSZ 28.86 0.34 76.95 17.72 157.6 9.99 61.72 6.07 5 德州SFSZ10 28.14 0.29 169.57 17.83 159.308 10.23 127.706 6.22 6 7 8 9 10 11 12 13 14 8 110KV 级变压器性能指标统计表规格型号：SFSZ9-40000/110 损耗单位：kW 空载电流高-低高-中中-低序号时间/序号/用户空载损耗负载损耗短路阻抗负载损耗短路阻抗负载损耗短路阻抗标准值———— 48.16 189 1 38.1 0.34 184.55 17.55 172.02 9.86 153.3 6.3 2 35.6 0.33 182 17.93 177.05 10.24 134.99 6.21 3 四川渠城39.15 0.33 189.177 18.04 177.474 10.54 165.365 6.54 4 山西朔州36.8 0.39 191 17.58 189 9.99 166.75 6.37 5 文水北张31.6 0.24 191.88 17.88 183.66 10.43 161.3 6.35 6 山东昌邑30.15 0.33 163.382 17.51 162.62 9.98 128.844 6.15 7 8 9 10 11 12 13 110KV 级变压器性能指标统计表9规格型号：SSZ9-40000/110 损耗单位：kW 空载电流高-低高-中中-低序号时间/序号/用户空载损耗负载损耗短路阻抗负载损耗短路阻抗负载损耗短路阻抗标准值———— 1 36.45 0.35 185.7 17.62 184.16 10.55 156.05 6.48 2 宁夏水泥变35.64 0.33 194.676 17.75 175.961 10.1 163.623 6.26 3 金华34.2 179.715 17.65 170.54 9.85 150.58 6.46 4 丽水34.7 0.30 182.907 17.95 177.141 10.42 152.192 6.3 5 鄄城35.1 0.31 192.29 17.96 177.878 10.36 154.17 6.35 6 7 8 9 10 11 12 10 110KV 级变压器性能指标统计表规格型号：SZ9-40000/110 损耗单位：kW 空载电流高-低高-中中-低序号时间/序号/用户空载损耗负载损耗短路阻抗负载损耗短路阻抗负载损耗短路阻抗标准值———— 40.4 156.6 1 33.6 0.37 151.8 10.79 2 30 0.25 146.85 10.56 3 32.3 0.32 151.95 10.6 4 30.8 0.29 150.67 10.51 5 宁波斜桥29.6 0.22 182.4 12.22 6 内蒙呼市sz9 29.5 0.21 159.64 10.51 7 内蒙乌海sfz9 26.8 0.18 153.64 10.73 8 内蒙呼市29.3 0.22 159.64 10.51 9 山西27.6 0.21 164.75 11.95 10 杭州金华26.55 0.22 163.579 10.66 11 内蒙海东27 0.23 161.581 10.59 12 杭州金华24.2 0.16 167.673 12.37 13 夏津SFZ9 27.76 0.20 165.67 10.8 局放300PC 11 110KV 级变压器性能指标统计表规格型号：SFS9-40000/110 损耗单位：kW 空载电流高-低高-中中-低序号时间/序号/用户空载损耗负载损耗短路阻抗负载损耗短路阻抗负载损耗短路阻抗标准值———— 1 33.2 0.23 195.6 17.26 172 9.。

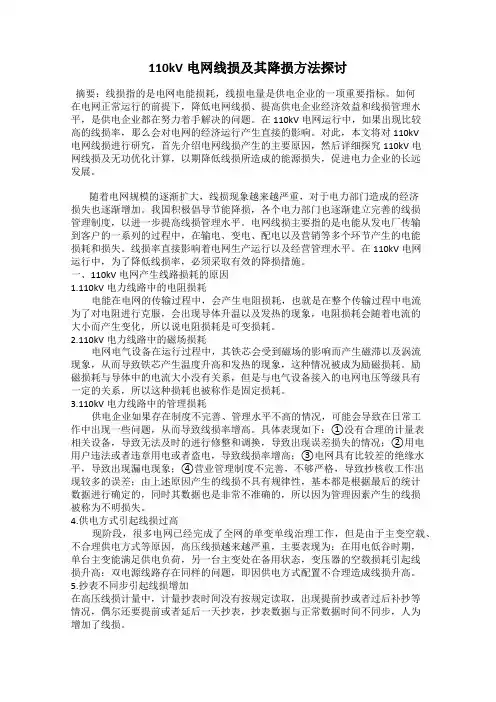

110kV电网线损及其降损方法探讨摘要：线损指的是电网电能损耗，线损电量是供电企业的一项重要指标。

如何在电网正常运行的前提下，降低电网线损、提高供电企业经济效益和线损管理水平，是供电企业都在努力着手解决的问题。

在110kV电网运行中，如果出现比较高的线损率，那么会对电网的经济运行产生直接的影响。

对此，本文将对110kV电网线损进行研究，首先介绍电网线损产生的主要原因，然后详细探究110kV电网线损及无功优化计算，以期降低线损所造成的能源损失，促进电力企业的长远发展。

随着电网规模的逐渐扩大，线损现象越来越严重，对于电力部门造成的经济损失也逐渐增加。

我国积极倡导节能降损，各个电力部门也逐渐建立完善的线损管理制度，以进一步提高线损管理水平。

电网线损主要指的是电能从发电厂传输到客户的一系列的过程中，在输电、变电、配电以及营销等多个环节产生的电能损耗和损失。

线损率直接影响着电网生产运行以及经营管理水平。

在110kV电网运行中，为了降低线损率，必须采取有效的降损措施。

一、110kV电网产生线路损耗的原因1.110kV电力线路中的电阻损耗电能在电网的传输过程中，会产生电阻损耗，也就是在整个传输过程中电流为了对电阻进行克服，会出现导体升温以及发热的现象，电阻损耗会随着电流的大小而产生变化，所以说电阻损耗是可变损耗。

2.110kV电力线路中的磁场损耗电网电气设备在运行过程中，其铁芯会受到磁场的影响而产生磁滞以及涡流现象，从而导致铁芯产生温度升高和发热的现象，这种情况被成为励磁损耗。

励磁损耗与导体中的电流大小没有关系，但是与电气设备接入的电网电压等级具有一定的关系，所以这种损耗也被称作是固定损耗。

3.110kV电力线路中的管理损耗供电企业如果存在制度不完善、管理水平不高的情况，可能会导致在日常工作中出现一些问题，从而导致线损率增高。

具体表现如下：①没有合理的计量表相关设备，导致无法及时的进行修整和调换，导致出现误差损失的情况；②用电用户违法或者违章用电或者盗电，导致线损率增高；③电网具有比较差的绝缘水平，导致出现漏电现象；④营业管理制度不完善，不够严格，导致抄核收工作出现较多的误差；由上述原因产生的线损不具有规律性，基本都是根据最后的统计数据进行确定的，同时其数据也是非常不准确的，所以因为管理因素产生的线损被称为不明损失。

110kV供电线路的线损计算及补偿摘要线损是电能在传输过程中所产生的有功、无功电能和电压损失的简称,线损管理是供电线路的一项重要工作,线损率是电力系统规划设计、生产运行、经营管理和企业经济效益水平的综合体现。

本文首先分析了线损计算的基本含义,探讨了基于台区损失法的110kv供电线路线损计算方法,提出了110kv供电线路的降损措施。

关键词 110kv供电线路;线损计算;线损补偿中图分类号tn7 文献标识码a 文章编号1674-6708(2010)31-0137-02由于各种因素的影响,供电线路在输送电能时不可避免的产生电能损耗,而线损是电能损耗重要组成部分。

当前有调查显示,目前我国的线损率与世界上发达的国家相比还比较高,线损率过大,节电的潜力较高。

供电线路线损计算方法研究的主要目的是确定一种计算方法,通过这一方法科学、准确、合理地计算出供电线路理论损耗电量,并计算出各类损耗所占的比例。

通过供电线路线损计算,能为电力部门分析线损构成、制定降损措施提供依据,促进供电企业降低能耗。

本文为此对110kv供电线路的线损计算方法进行分析,并且提出了相应的技术补偿措施。

1 线损计算的含义与方法1.1 线损计算的含义在110kv供电线路管理中,线损计算通过确定各级电网计算范围、计算日期,收集输、变、配电设备的物理参数,记录计算日期内电网运行方式以及负荷情况,利用潮流计算或等值电阻法等计算等得出计算对象的损耗情况。

建立线损计算常态化管理制度,每年至少开展一次覆盖各电压等级电网的线损计算工作,通过结果数据分析,编写详细的分析报告,及时掌握全网理论线损的构成情况,为制定技术降损措施提供科学的决策依据。

1.2 基于台区损失法的110kv供电线路线损计算方法110kv供电线路结构复杂、多种供电方式并存,电网结构三相不对称;负荷随机性大、三相负荷不平衡;设备参数资料及运行数据难以获取。

为此110kv供电线路电能损耗计算方法要考虑以下几点:等值电阻法对庞大的380v110kv供电线路进行全部计算显然是不可能的,即使是配变出口的电量、电流、电压参数也不可能收集完整;需要计及供电方式,三相不对称结构的供电线路电能损耗计算。

110kv线路的线损率110kV线路的线损率110kV线路是电力系统中的高压线路之一，承担着输送电能的重要任务。

然而，在电力输送过程中，由于各种因素的影响，会导致电能的损耗，即线路的线损。

线损率是衡量线路电能损失程度的指标，对电力系统运行和经济效益具有重要影响。

线损率是指线路上电能损失所占输送电能总量的比例。

一般以百分比表示，计算公式为：线损率=（线路损耗功率/输送电功率）×100%。

线损率的大小直接反映了电能损耗的程度，也是评价线路运行效率的重要指标。

110kV线路的线损率受多种因素影响。

首先，导线的材质和截面积是影响线损率的重要因素之一。

一般来说，导线的电阻越小，截面积越大，线损率就越低。

因此，在设计和选择导线时，应尽量选择电阻小且截面积大的导线，以减小线损率。

线路的长度也是影响线损率的重要因素。

在相同条件下，线路越长，线损率就越高。

这是因为电能在传输过程中会发生电阻损耗，而电阻损耗与电流的平方成正比。

因此，为了降低线损率，应尽量缩短线路的长度，减少电阻损耗。

线路的电压水平也会影响线损率。

一般来说，电压越高，线损率越低。

这是因为在相同输送功率下，高电压线路的电流较低，电阻损耗也相对较小。

因此，提高线路的电压等级是降低线损率的有效方法之一。

除了以上因素外，线路的负载率、环境温度、导线的悬挂方式等也会对线损率产生影响。

负载率越高，线损率越高；环境温度越高，线损率越高；导线采用悬挂方式时，线损率较直埋方式高。

因此，在线路运行和设计中，应合理安排负载，注意环境温度的影响，并选择适合的导线悬挂方式，以降低线损率。

降低线损率是电力系统运行的重要目标之一。

通过合理设计线路、选择合适的导线和悬挂方式，优化线路运行参数，可以有效降低线损率，提高系统的经济效益和供电质量。

此外，加强线路的巡视检修和设备的维护保养，及时发现和处理线路故障，也是降低线损率的重要措施。

110kV线路的线损率是衡量线路电能损失程度的重要指标。

第二章 负荷及短路电流计算一、负荷计算同时系数，出线回路较少的时候，可取，出线回路数较多时，取；针对课题实 际情况可知同时系数取。

在不计同时系数时计算得：1、主变负荷计算由所给原始资料可知：110KV 侧负荷量为： < =(7000x 2 + 6300x 2 + 3000+ 2000+4000x2)x0.9 = 35640KW=(7000x04358x2 + 6300x04749x2 + 3000x04358+2000x04358+4000x0.4749x2)x0.9= 16256X ：var35KV 侧负荷量为: .=(8000x 2 + 5000 x 2 + 900+990 + 700x 2) x 0.9 = 2636 \KW ^,=(8000x 0.4358x 2 + 5000 x 0.4559x 2 + 900x 0.4749+ 990x 0.4358 + 700 x 0.4358x 2)x0.9=11700^^Sg =思+Q$ = 28840 KVA变电站站用负荷量:S” = 0.5% x (S 》(j + ) = 0.5% x (39172+ 28840) = 340.06AVAP/ = SyCos© = 340.06x0.88 = 299.2528Kw0》、=S 》、Sin © = 340.06x0.47 = 159.8282Kvar因为变电站站用负荷是从35KV 侧通过站用降压变压器得到，35KV 出线考虑5%的损耗；考虑站用电的损耗和站用变压器的效率，取损耗为5%：因为选用一台220KV 到35KV 的三绕组主变，故主变35KV 侧的容量为：在计及同时系数时：n (S 刃 + Sy) X1.05 X 0.9 = 27275KVA如果再考虑该变电站5〜10年的10%发展，则:S 三绕 13% 二(S 》i + ：) x 1.05 x 0.9 x 1.1 =30332KVA考虑110KV 出线5%的损耗，主变220KV 到门0KV 侧容量为：S 三绕|；1 l0kv , >Sg)xl.05x0.9 = 37017KVA如果再考虑该变电站5-10年的10%发展则：° J 绕上35kv = 39172 KVAS三妇110te, >Sy xl.05x0.9xl.1=40719KVA因为变电站最大负荷为：»和= (40719 +30332 +340.06)x0.9 = 64251 KVA则主变压器容量为：S } = 0.9 x (70% ~ 80% ) Smax = 40478 ~ 46260 KVA所以主变三绕变选择0SFPS3-63000/220型：64251*63000+2 = 50.99%> 15%这样选择变压器三绕变满足每个绕组的通过容量可超过额定容量的15%, 一台主变退出运行时，另一台主变容量可满足所有负荷70%-80%的需要，且三绕组变压器的中低压侧容量分别为63000/31500KVA的额定容量也可以满足110KV与35KV两个电压等级之间有功与无功的相互交换要求，故变压器的选择满足要求。

二、35KV 供电系统 2.1 35KV 线路 按《DL/T 686-1999 电力网电能损耗计算导则》，采用方均根电流法 为基本计算方法 △A=3I2jf ×R×T×10-3 基本参数： 设备工作负荷 56682kw，因为两条线路同时运行，每条线路的工负荷 为 28341kwh，线路电压 38.5KV R 查 LGJ400/95 的相关表 R=0.07087Ω/km，线路长 3.5km. T—运行时间，对于代表日 T=24h cosȹ=0.96 Ijf=28341/38.5×0.96=706.68（A) △A=8907.52(kwh/d)（单条线路，两条为 17815.04kwh/d) 年损耗 26259.82×330=587.9 万 Kwh (kWh/d)
2.2 35KV 变压器 按《DL/T 686-1999 电力网电能损耗计算导则》第 10 式的公式
U av A P U T ቤተ መጻሕፍቲ ባይዱ f
T o
2
查 31.5MVA、38.5± 2× 2.5%/10.5kV 三相有载调压主变压器的空载损 耗为 25.3kw，负载损耗为 118.8kw。 T—变压器运行小时数，7920h Uf—变压器的分接头电压，38.5kV； Uav—平均电压，35.5kV。 △AT =25.3(35.5/37)2×7920=169598.3kwh 两台为 339196.6kwh. 以上两台合计 9004937.2kwh， 按贵州省物价局文件 （黔价格[2013]254 号）0.5297 元/kwh 计算，年损耗电费为 4769915.23 元
U av A P U T f
T o
2
式中 △AT—铁芯的损耗电能,kWh 查 31.5MVA、 110± 8× 1.25%/10.5kV 三相有载调压主变压器 的空载损耗为 32.2kw，负载损耗为 149.2kw。

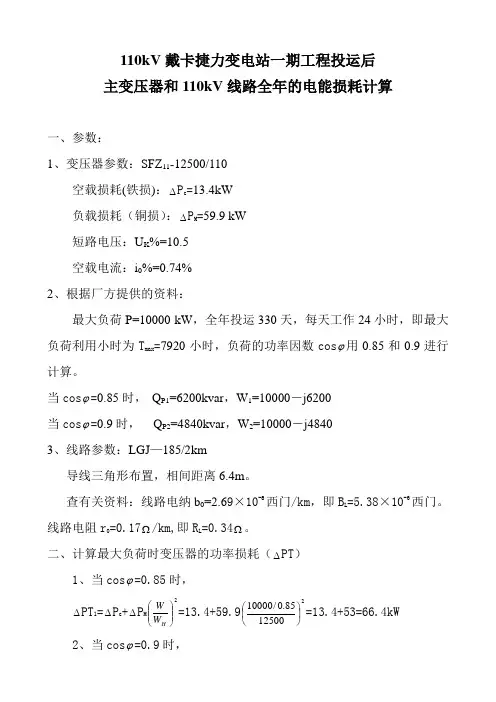

110kV戴卡捷力变电站一期工程投运后主变压器和110kV线路全年的电能损耗计算一、参数：1、变压器参数：SFZ11-12500/110空载损耗(铁损)：∆P c=13.4kW负载损耗（铜损）：∆P M=59.9 kW短路电压：U K%=10.5空载电流：i0%=0.74%2、根据厂方提供的资料：最大负荷P=10000 kW，全年投运330天，每天工作24小时，即最大负荷利用小时为T max=7920小时，负荷的功率因数cosϕ用0.85和0.9进行计算。
