金属切削刀具资料

金属切削加工刀具材料的选择金属切削加工刀具分为：车刀、铣刀、刨刀、钻头等。

下面我们就针对这些做出说明。

（一）车刀车刀是用于车削加工的、具有一个切削部分的刀具。

车刀是切削加工中应用最广的刀具之一。

车刀的工作部分就是产生和处理切屑的部分，包括刀刃、使切屑断碎或卷拢的结构、排屑或容储切屑的空间、切削液的通道等结构要素。

车刀的切削部分由主切削刃、副切削刃、前刀面、主后刀面和副后刀面，刀尖角成。

车刀的切削部分和柄部(即装夹部分)的结合方式主要有整体式、焊接式、机械夹固式和焊接-机械夹固式。

机械夹固式车刀可以避免硬质合金刀片在高温焊接时产生应力和裂纹，并且刀柄可多次使用。

机械夹固式车刀一般是用螺钉和压板将刀片夹紧，装可转位刀片的机械夹固式车刀。

刀刃用钝后可以转位继续使用，而且停车换刀时间短，因此取得了迅速发展。

车刀的切削部分由主切削刃、副切削刃、前面、后面和副后面等组成。

它的几何形状由前角γo、后角αo、主偏角κr、刃倾角γ S、副偏角κ惤和刀尖圆弧半径rε所决定。

车刀几何参数的选择受多种因素影响，必须根据具体情况选取。

前角γo根据工件材料的成分和强度来选取，切削强度较高的材料时，应取较小的值。

例如，硬质合金车刀在切削普通碳素钢时前角取10°～15°；在切削铬锰钢或淬火钢时取-2°～-10°。

一般情况下后角取6°～10°。

主偏角κr根据工艺系统的刚性条件而定,一般取30°～75°,刚性差时取较大的值，在车阶梯轴时，由于切削方式的需要取大于或等于90°。

刀尖圆弧半径rε和副偏角κ惤一般按加工表面粗糙度的要求而选取。

刃倾角γ S则根据所要求的排屑方向和刀刃强度确定。

车刀前面的型式主要根据工件材料和刀具材料的性质而定。

最简单的是平面型，正前角的平面型适用于高速钢车刀和精加工用的硬质合金车刀，负前角的平面型适用于加工高强度钢和粗切铸钢件的硬质合金车刀。

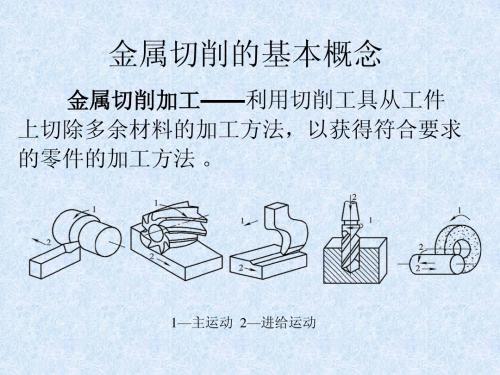

I 切削原理部分第1章刀具几何角度及切削要素1、切削加工必备三个条件：刀具与工件之间要有相对运动；刀具具有适当的几何参数，即切削角度；刀具材料具有一定的切削性能2、切削运动：刀具与工件间的相对运动，即表面成形运动。

分为主运动和进给运动。

1）主运动是刀具与工件之间最主要的相对运动，消耗功率最大，速度最高。

有且仅有一个。

运动形式：旋转运动（车削、镗削的主轴运动）直线运动（刨削、拉削的刀具运动）运动主体：工件（车削）；刀具（铣削）。

2）进给运动：使新切削层不断投入切削，使切削工作得以继续下去的运动。

进给运动的速度一般较低，功率也较少。

其数量可以是一个，也可以是多个。

可以是连续进行的，也可以是断续进行的。

可以是工件完成的，也可以是刀具完成的。

运动形式：连续运动：如车削；间歇运动：如刨削。

一个运动，如钻削；多个运动，如车削时的纵向与横向进给运动；没有进给运动，如拉削。

运动主体：工件，如铣削、磨削；刀具，如车削、钻削。

3、切削用量切削用量是指切削速度c v 、进给量f （或进给速度）和背吃刀量p a 。

三者又称为切削用量三要素。

1）切削速度c v （m／s 或m／min）：切削刃选定点相对于工件的主运动速度称为切削速度。

主运动为旋转运动时，切削速度由下式确定1000dn v c π=式中：d-工件或刀具的最大直（mm）n-工件或刀具的转速(r/s 或r/min)2）进给量f：工件或刀具转一周（或每往复一次），两者在进给运动方向上的相对位移量称为进给量，其单位是mm／r（或mm／双行程）。

3）背吃刀量p a （切削深度mm）2m w p d d a -=式中:w d -工件上待加工表面直径（mm）；m d -工件上已加工表面直径（mm）。

4、工件表面：切削过程中，工件上有三个不断变化的表面待加工表面：工件上即将被切除的表面。

过渡表面：正被切削的表面。

下一切削行程将被切除。

己加工表面：切削后形成的新表面。

5、刀具上承担切削工作的部分称为刀具的削部分，刀具切削部分由一尖二刃三面组成。

金属切削刀具的基本知识
嘿，咱就说说金属切削刀具的基本知识哈。

有一回啊，我去工厂参观。

一进去，就看到好多工人在那儿用各种刀具切削金属。

那场面，可热闹了。

我就好奇啊，这些刀具咋这么厉害呢？
咱先说说这刀具的种类吧。

有车刀、铣刀、钻头啥的。

车刀呢，就像一把小铲子，专门用来车削金属。

铣刀呢，就像个小齿轮，能把金属切成各种形状。

钻头呢，就像个小锥子，能在金属上打孔。

这些刀具都有一个共同的特点，就是特别硬。

为啥呢？因为金属也很硬啊，如果刀具不硬，那还怎么切削金属呢？我看到有个工人拿着一把车刀，在车床上切削一个大铁块。

那车刀就像切豆腐一样，轻松地把铁块切成了想要的形状。

我心里想，这刀具可真厉害啊。

刀具的材质也很重要哦。

一般来说，有高速钢、硬质合金啥的。

高速钢呢，比较便宜，但是硬度没有硬质合金高。

硬质合金呢，就特别硬，但是也比较贵。

我看到有个工人在换刀具，他把一把用坏的高速钢车刀换成了一把硬质合金车
刀。

他说：“这硬质合金车刀就是好用，虽然贵点，但是能切好多东西呢。

”
刀具的刃口也很关键。

刃口要锋利，这样才能切削得快。

我看到有个工人在磨刀具，他拿着一块磨刀石，小心翼翼地磨着刀具的刃口。

他说：“这刃口可得磨好，不然切削的时候就不顺畅了。

”
总之啊，金属切削刀具的基本知识就是要了解刀具的种类、材质和刃口。

这些刀具虽然看起来不起眼，但是在工业生产中可起着大作用呢。

嘿嘿。

金属切削原理与刀具
金属切削原理与刀具：
一、金属切削原理
1. 切削力学：切削力定义为金属切削过程中由刀具与工件之间产生的
相互作用力，根据其本质不同可分为动切削力、静切削力和剪切力。

2. 切削热：金属切削过程发生了热量交换，热量大部分是从刀具释放
到工件上，少量热量是从环境里侧移到刀具或者从工件侧移到刀具，
这个过程称为切削热。

3. 切削噪声：切削时由工件与刀具磨擦、刀具与被切物断裂等发出的
噪声，又称切削噪声，是金属切削的重要的污染源之一。

二、金属切削刀具
1. 铣刀：铣刀是一种坚硬的刀具，用于进行几何体表面的金属切削。

它由刀片、刀头、刀杆组成，可根据刀的形状及功能分类为直角铣刀、圆角铣刀、角铣刀、平铣刀等。

2. 内丝锥：内丝锥是用来进行内孔加工的刀具，其分类主要有逆槽内
丝锥和普通内丝锥两种。

它们的工作原理是通过在回转时刮刀后，将
产生的碎屑转到内部进行切削，从而实现内丝的加工。

3. 铰刀：铰刀是一种特殊的铣刀，用于执行开铰、圆弧削、下铰和虚
边倒铰等加工。

它包括刀体和刀杆两个部分，刀体由刀片和刀杆组成，刀杆可以向任意一个方向旋转以达到改变切削角度的目的。

4. 牙铰刀：牙铰刀是切削螺纹的特殊刀具，其外形比普通铰刀大，假牙形状有利于防止刀具与螺纹滑动，即牙铰刀具有牙齿状的刀具，利用微调牙齿的方法调节刀具的切削角度，从而形成不同形状的螺纹。

金属切削刀具基本知识(总30页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除秦皇岛技师学院机械安装与维修系金属切削刀具基本知识郝赫（编）金属切削刀具基本知识1 金属切削的基本要素机械制造过程概述机器是由零件、组件、部件等组成的，一台机器的制造过程包含了从零件、部件加工到整机装配的全过程，这一过程可以用图1所示的系统图来表示。

首先，从图中可以看出机器中的组成单元是一个个的零件，它们都是由毛坯经过相应的机械加工工艺过程变为合格零件的，在这一过程中要根据零件的设计信息制订每一个零件的适当加工方法，加工成在形状、尺寸、表面质量等各方面都符合加工使用要求的合格零件。

其次，要根据机器的结构和技术要求，把某些零件装配成部件，部件是由若干组件、套件和零件在一个基准零件上装配而成的，部件在整个机器中能完成一定的、完整的功能，这种把零件和组件、套件装配成部件的过程称为部装过程。

部装过程是依据部件装配工艺，应用相应的装配工具和技术完成的，部件装配的质量直接影响整个机器的性能和质量。

最后，在一个基准零部件上把各个部件、零件装配成一个完整的机器，我们把零件和部件装配成最终机械产品的过程称为总装过程，总装过程是依据总装工艺文件进行的，在产品总装后，还要经过检测、试车、喷漆、包装等一系列辅助过程最终形成合格的产品，如一辆汽车就是经过这样的机械制造过程而生产出来的。

图1 机械制造过程的构成机械加工工艺系统从机械制造的整个过程来看，机器的最基本组成单元为零件，也就是首先要制造出合格的零件，然后组装成部件，再由零、部件装配成机器，因此，制造出符合要求的各种零件是机械加工的主要目的，而机械加工中绝大部分材料是金属材料，故机械加工主要是对各种金属进行切削加工。

零件的表面通常是几种简单表面如平面、圆柱面、圆锥面、球面、成形表面等的组合，而零件的表面是通过各种切削加工方法得到的，其中在金属切削机床上利用工件和刀具彼此间协调的相对运动切除被加工零件多余的材料，获得在形状、尺寸和表面质量都符合要求的这种加工方法称为金属切削加工。

金属切削原理及刀具金属切削是制造业中常见的加工方法，其原理和刀具选择对加工质量和效率有着重要影响。

本文将就金属切削原理及刀具进行详细介绍，希望能为相关行业提供一些参考和帮助。

金属切削原理。

金属切削是利用刀具对金属材料进行加工的方法，其原理是通过刀具对金属材料进行切削，使其产生变形或者去除部分材料，从而得到所需形状和尺寸。

金属切削原理的核心是切削力的作用，切削力是刀具对工件产生的力，其大小和方向对加工质量和刀具寿命有着重要影响。

切削力的大小受到多种因素的影响，包括切削速度、进给量、切削深度、刀具材料和刀具几何形状等。

在金属切削过程中，切削速度的选择要根据工件材料和刀具材料来确定，一般来说，切削速度越大，切削力越大，切削效率也越高。

进给量和切削深度的选择要根据工件材料和所需加工质量来确定，一般来说，进给量和切削深度越大，切削力也越大，但加工效率也越高。

刀具材料和几何形状的选择对切削力也有着重要影响，不同的刀具材料和几何形状适用于不同的加工条件和工件材料。

刀具选择及应用。

在金属切削过程中，刀具的选择对加工质量和效率有着至关重要的影响。

常见的金属切削刀具包括车刀、铣刀、钻头、刨刀等，它们在不同的加工条件下有着不同的应用。

车刀是用于车削加工的刀具，其主要用途是对工件进行外圆或内孔的加工。

铣刀是用于铣削加工的刀具，其主要用途是对工件进行平面、曲面或者齿轮等的加工。

钻头是用于钻削加工的刀具，其主要用途是对工件进行孔加工。

刨刀是用于刨削加工的刀具，其主要用途是对工件进行平面的加工。

在选择刀具时，需要考虑工件材料、加工形式、加工条件等多个因素，以确定最适合的刀具。

不同的刀具材料和几何形状适用于不同的加工条件和工件材料，因此需要根据具体情况进行选择。

总结。

金属切削是制造业中常见的加工方法，其原理和刀具选择对加工质量和效率有着重要影响。

切削力的大小受到多种因素的影响，刀具选择需要考虑工件材料、加工形式、加工条件等多个因素。
