液下泵维护检修安全规程1 总则1.1 适用范围本规程适用于YB、YM、YH钢制离心液下泵的维护及检修，其他离心式液下泵可作为参考。
1.2 结构简述耐腐蚀液下泵为单级单吸液下式离心泵，其要零部件由泵体、泵盖、底板、泵节、泵轴、叶轮、轴套、联轴器、轴承、支撑轴瓦等零部件组成。
1.3 设备性能表 12 完好标准2.1 零、部件2.1.1 零、部件齐全完整，质量符合要求。
2.1.2 基础、机座牢固完整，质量符合要求。
2.1.3 管线、阀门、支架安装合理，标志分明，2.1.4 防腐符合要求。
2.2 运行性能2.2.1 设备运转平稳无杂音，电流不超过额定值。
2.2.2 压力、流量平稳，各部温度正常。
2.2.3 认真执行“五定”、“三级过滤”润滑管理制度。
2.2.4 设备出力能力达到铭牌规定或满足生产需要。
2.3 技术资料2.3.1 技术档案齐全，数据准确可靠。
2.3.2 随机合格证、产品使用说明书齐全。
2.3.3 设备总装图和易损件图齐全。
2.3.4 运行记录齐全。
2.3.5 检修及验收记录齐全。
2.3.6 维护检修规程、操作规程齐全。
2.4设备及环境2.4.1 设备清洁，表面及周围无灰尘、油垢和杂物。
2.4.2 设备及附属管道无跑、冒、滴、漏。
3设备的维护3.1 日常维护3.1.1 检查设备有无异常振动或声响。
3.1.2 检查压力、流量和各部温度是否正常，并作好记录。
3.1.3 认真执行“五定”、“三级过滤”润滑管理制度。
3.1.4 经常检查填料密封，填料泄漏超过规定及时更换。
3.1.5 经常检查各部连接螺栓有无松动现象或因松动而产生的振动。
3.1.6 检查轴套冷却水管是否畅通。
3.1.7 检查各部密封点有无跑、冒、滴、漏现象。
3.1.8 每班做好设备的整洁工作。
3.2 定期检查内容3.2.1 每月向轴承向内注入润滑油一次，三个月清洗换油一次。
3.2.2 每月对泵进行一次全面检查运行。
3.3 常见故障处理方法表23.4紧急情况停车遇有以下情况之一者应立即停车：a、当液下泵有异常响声时；b、当罐内液面低于液下泵工作叶轮时；c、当电机电流超过额定值不降时。
KD耐腐蚀液下泵◆型号说明KD – 50 – VK – 5 – 5 – V – F1 2 3 4 5 6 71.机型编号：KD2.口径：40-1.5” 50-2” 65-2.5” 80-3” 100-4”3.比重：VK-1.1 VP-1.44.马力：1、2、3、5、7.5、10、15HP5.频率：5-50Hz 6-60Hz6.橡胶材质：N-NBR E-EPDM V-VITON7.泵体材质：F-FRPP C-CFRPP A-CPVC P-PVDF◆性能曲线图◆规格表工作原理工作部分淹没在液体内，轴封无泄漏现象。
且占地面积小，使用可靠，维修方便，耐腐蚀性能强等特点。
广泛适用于化工、制药、造纸、石油等工业部门。
液下泵的立式电动机以螺栓固紧电机座上，并通过弹性联轴器与泵直接传动、泵体、中间接管、泵架、出液管、管法兰，以螺栓联接构成一体，固定在底板上，泵的整体通过底板安装在容器上。
泵的轴向力与径向力，（包括泵运转中所产生的水压力，叶轮及转子重量等），均由轴承盒内所装单向推力球轴承，单列向心球轴承；以及滑动导轴所承受为保证泵安全正常运转。
轴承以黄油润滑之，导轴承同所输送的液体润滑。
因此，工作时液面必须高于叶轮中心线。
伸入容器长度L的长短不同，则又分为中间导轴承结构和无中间导轴承的结构.特点：1.泵浦本体所采用FRPP、CFRPP、CPVC及PVDF材质，具有耐高温耐腐蚀之特性。
2.干式液封，可确保防止马达及轴承被化学气体侵蚀，延长马达及泵浦之使用寿命。
3.适用于蚀刻清洗设备、废气洗涤塔、冷却循环及搭配过滤器使用。
4.泵浦可无水空运转使用，绝不会损坏。
5.用于高腐蚀性药液及环境下，建议另选购钛金属螺丝。
马达另选购经环氧树脂涂层处理的。
增强耐腐蚀性及使用寿命。
缺点（1）须要增加中间槽，并且操作时需控制中间槽液位；（2）维修较复杂且须定期更换密封；（3）需要密封气。
耐酸碱立式泵使用说明书一、产品概述耐酸碱立式泵是一种广泛应用于化工、制药、冶金、石油等行业的泵类设备。
它采用立式结构，具有耐酸碱、耐腐蚀、运行稳定等特点，能够有效地输送各种酸、碱、盐溶液以及腐蚀性介质。
二、产品特点1. 耐腐蚀性能优异：耐酸碱立式泵的泵体和泵盖采用优质不锈钢材料制作，能够抵抗各种强酸、强碱的腐蚀，保证泵的长期使用寿命；2. 结构紧凑、占地面积小：立式结构使得泵的安装更加方便，且占地面积相对较小；3. 运行平稳、噪音低：采用先进的设计和制造工艺，使得泵的运行平稳可靠且噪音低；4. 可调节流量：根据用户的需求，可以通过调节进出口阀门的开度来实现对流量的调节；5. 无堵塞设计：泵的叶轮采用无堵塞设计，能够有效地输送含有固体颗粒的介质；6. 维护方便：泵的结构简单，拆卸和维修十分方便。
三、使用注意事项1. 安装前检查：在安装泵之前，应该检查泵的各个部件是否完好无损，特别是密封件是否正常，确保泵的性能正常；2. 连接管路：根据泵的出口和进口连接口径，选择合适的管路连接，确保连接牢固、密封可靠；3. 电源接线：根据泵的功率和电压要求，正确接线，确保电源稳定；4. 运行前检查：在启动泵之前，应该检查泵的旋转方向是否正确，以免造成逆转损坏设备；5. 运行过程中：在泵运行过程中，应时刻关注泵的运行状态，如有异常情况应及时停机检修；6. 停机保养：在泵停机后，应及时清洗泵的内部，尤其是泵的叶轮和泵腔，以防止介质残留导致设备腐蚀。
四、故障排除1. 泵无法启动：检查电源是否正常，检查电机是否损坏，检查电线是否接触良好；2. 泵运行噪音大：检查泵的叶轮是否有异物，检查轴承是否磨损，检查密封件是否损坏；3. 泵流量不稳定：检查进出口阀门是否调节不当，检查泵体是否漏水；4. 泵温升过高：检查泵的轴承润滑是否正常，检查泵体是否有堵塞。
五、维护保养1. 定期检查：定期检查泵的密封件、轴承、轴封等部件的磨损情况，及时更换；2. 清洗保养：定期清洗泵的内部和外部，保持泵的清洁；3. 润滑保养：定期给泵的轴承润滑油加注，确保润滑良好；4. 季节性保养：在泵长时间停机后重新启动前，应进行季节性保养，包括检查电源、电机、阀门等部件。
液下泵安装调试注意事项1安装及起动1.1泵基础应平整，用水平仪找平，足以承受泵的重量而不变形，泵的基础和安装设计应保证在运转和停车状态下振动值最小，否则将减少寿命。
泵排出管路的重量不应直接加在泵上，以免将泵压坏或影响同心度。
自冲洗的泵，用本身介质冲洗滑动轴承，管路已接好。
外冲洗的，用户需外接管至泵的冲洗管路上，引外冲洗液。
泵的吸入口离池底应有大于1.5倍吸入口口径的距离，泵进口需加合适的滤网。
1.2泵的出口管路上安装阀门和止回阀，控制流量、防止倒转。
1.3泵严禁空转、倒转。
为防止空载及过载可以安装欠流、过流保护器。
如因空转或倒转及操作不当而引起的泵损坏，本公司不包修！！（应考虑安装高高低低液位报警装置）。
1.4检查轴承箱内应有足够的润滑脂（锂基润滑脂），润滑脂为轴承腔容量的1/2左右，（大约40~60ml），正常每4个月更换一次，油脂由轴承压盖上的油嘴注入。
1.5检查电动机的转动方向是否正确，严禁反转，外冲洗的打开外冲洗阀（压力>0.2MPa）。
1.6首次运行的确认以下数据，电机转速，适合于泵出口扬程的压力表范围，确认外冲洗管路阀门开启，外接冲洗水一直供应。
1.7泵启动前应盘车3-5圈，转动灵活无杂音，感觉正常方可启动，开车前盘车是必须的。
（确保未因盘车而损坏滑动轴承火烧坏电机）泵启动时要在排出口阀门关闭时启动，但应注意在出口阀门关闭时长期运转，会出现泵内液体升温，阻力大，振动等现象，所以关闭阀门运转最长时间不宜超过2分钟。
当泵的出口压力达到正常后，再逐渐打开出口阀门，并调节到铭牌标定的压力。
2. 运转2.1在开车过程中需注意经常观察仪表读数，建立必要的设备运行记录（监测振动、噪音，温度、电流等），注意有无发热、振动、噪音等异常现象，如有异常应立即停车检查，排除故障后才能继续运转。
轴承温升不应大于35度，极限温度不应大于75度。
2.2泵一般不宜在低于30%设计流量下长期运转，如果必须在该条件下使用时，应在出口管路安装旁路，使泵的流量达到规定的使用范围。
tly液下泵操作规程TLY液下泵是一种专门用于输送液体的装置，广泛应用于工业、农业、建筑和公共事业等领域。
为了确保液下泵的正常运行和操作安全，下面是TLY液下泵的操作规程。
一、操作准备1. 进行泵的检查：检查液下泵的运行状态、电源是否连接，各个连接处是否牢固，油液是否足够等。
2. 确认泵的工作环境：确认泵的周围环境无明火、易燃物品等安全隐患。
二、操作步骤1. 打开供水管道：将供水管道上的阀门缓慢打开，确保供水充足。
2. 推动启动开关：将液下泵上的启动开关推动到“启动”位置。
3. 观察运行状态：启动后，观察泵的运行状态，是否存在异常声音或震动，确认泵的正常运行。
4. 关注液位变化：监测液下泵入口和出口的液位变化，确保流量稳定。
5. 保持良好供水环境：泵运行期间，要保持供水管道畅通，避免管道中有空气或杂质进入。
6. 注意泵的运行时间：不要将液下泵连续运行超过规定的时间，以防止过热或损坏。
7. 注意安全事项：在操作液下泵时，要注意人员安全，禁止将手或其他物体伸入液下泵内。
三、运行结束1. 停止供水：首先关闭供水管道上的阀门，确保停止供水。
2. 停止运行：将液下泵上的启动开关推动到“停止”位置，泵停止运行。
3. 断开电源：断开液下泵的电源。
4. 清洁液下泵：运行结束后，根据需要进行相应清洁和维护工作，保持液下泵的良好状态。
5. 故障排查：如果在工作过程中出现异常情况，及时检查并解决问题，确保下次运行时的正常。
在操作液下泵时，还要遵守以下安全注意事项：1. 严禁在运行过程中随意操作或修理液下泵，以免发生事故。
2. 注意提前准备好个人防护设备，如防护手套、护目镜等。
3. 严禁在操作液下泵时穿戴松散的衣物或佩戴风险物品，以免发生危险。
4. 在液下泵运行过程中，保持清洁，防止杂物、尘埃等堵塞或污染泵内部。
5. 定期进行液下泵的维护保养，及时更换易损件，延长液下泵的使用寿命。
以上就是TLY液下泵的操作规程，希望能对您有所帮助。
液下泵的优缺点已经启动与停止一、液下泵的优缺点液下泵，是指在水泵的基础上，将电机安装于水泵下方，直接浸入水中工作的泵。
其重要特点是可以尽量降低进水管长、弯曲和过渡段等对进液流动的拦阻，使得水可快速、充分地进入泵中进行循环，并且可以有效避开泵运行过程中空转引起的过载和损坏。
和传统的水泵相比，液下泵具有以下优缺点。
1.优点（1）液下泵与电机相结合，利用电机自带的冷却效应可以有效降低泵进口处温度，提高泵的降噪效果，延长使用寿命。
（2）液下泵由于电机直接浸入水中，使得泵吸入水的长度不必像传统水泵那样必需在合适的情况下，或者再设立进水口。
（3）液下泵比较适合用于水污染比较严重的场合。
由于液下泵能够将泵内的水与进水口隔离开来，更有效地保护了电机和泵的结构，避开了污染对泵的影响。
（4）液下泵的体积比起传统水泵较小而重量较轻，操作牢靠性高，设计更加符合人体工程学。
2.缺点（1）液下泵性能好，使用寿命长，但售价相对更为昂贵。
（2）由于液下泵是要放入水中进行操作，因此维护与保养成本也相对较高。
二、液下泵的启动与停止液下泵的启动和停止是液下泵的关键操作之一，正确的启动和停止操作可以有效的保护电机、泵体和管道系统。
通常来说，液下泵的启动和停止有以下几种方式。
1.手动启停操作法在液下泵设备中，手动启动方式是比较常用的方式。
实在方式是：关闭泵门阀和出水阀门，打开进水阀门，使进水管道充分水后，开启电机断路器，将启动开关置于“启”位，等待电机转速稳定后，渐渐打开出水阀门。
手动停止操作则是反之操作，首先将出水阀门关闭，再关闭电机断路器、泵门阀以及进水闸门。
2.自动启停掌控法自动启停掌控是一种在实际应用中较为广泛采纳的方式，该方式采纳外部信号掌控，通过掌控器设定相关参数，实现电机的启动和停止。
掌控器通过检测相关参数，若液下泵满载工作，则掌控器在设定的时间内会自动停止电机，以保护电机不会损坏。
3.人工、自动联合掌控法为了充足液下泵不同运行条件和操作人员的需求，液下泵设备中也可采纳人工、自动联合掌控法。
【FY系列不锈钢液下泵】型号意义：材料HT2001Cr18Ni9Ti Crl8Nil2M02Ti叶轮离心式双平衡叶轮开式双平衡叶轮代号T B M代号L KFY型液下泵价格型号流量扬程功率材质不锈钢（B）单价材质铸铁（B）单价M3/h m kw 1米 1.5米2米 2.5米 2.9米1米 1.5米2米 2.5米 2.9米FY25-16 3.6 16 1.5 9452 10842 12315 14484 16791 4865 5643 6477 7520 8715 FY25-25 3.6 25 2.2 9855 11259 12732 14873 17208 5115 5894 6658 7867 9063 FY25-41 3.6 41 4 11245 12871 14623 17014 19627 5894 6769 7673 8952 10328 FY40-16 7.2 16 2.2 9841 11301 12830 15026 17250 5115 5894 6658 7867 9063 FY40-26 7.2 26 3 10842 12329 14025 16388 18890 5365 6144 6964 8159 9452 FY40-40 7.2 40 5.5 12468 14428 16207 19001 21865 9661 11064 12524 14637 16902 FY50-16 14.4 16 3 11009 12649 14678 17208 19391 5727 6477 7673 8854 10300 FY50-25 14.4 25 4 11440 13094 14817 17292 20183 5963 6853 7756 9077 10661 FV50-40 14.4 40 7.5 12858 14790 16708 19599 22532 9939 11440 12885 15082 17389 FY65-16 28.8 16 4 11648 13427 15082 17653 19682 6074 7075 7867 9257 10939 FY65-25 28.8 25 5.5 12524 14428 16249 19015 21976 6672 7673 8715 10119 11690 FV65-40 28.8 40 11 18418 20989 23964 27981 32206 12079 13900 15693 18404 21184 FY80-15 49.1 15 7.5 16110 18598 20989 24561 28342 8715 10050 11301 13233 15234 FY80-24 49.4 24 11 18404 21184 23852 27939 32206 10647 12232 13914 16263 18890 FY80-38 49.1 38 18.5 20280 23463 26368 30816 35584 12051 13858 15665 18404 21170 FY100-23 100.8 23 18.5 19682 22643 25590 29941 34542 11843 13636 15304 18001 20683 FY100-37 100.8 37 22 21670 24964 28189 32971 38044 13316 15304 17458 20280 23394 FY125-20 160 20 22 25646 28940 32165 36946 42020 15318 17292 19446 22268 25340【FYS 型耐腐蚀液下泵】型号意义：FYS 型耐腐蚀液下泵价格型号流量扬程转速功率 转速 功率液下长度备注M3/hm （r/min ） kw r/min kw0.8 1 1.2 1.5 1.8 2 2.525FYS-10 1.5 10 20 1.5 2900 2310 3322 3600 4281 5143 5894 6950 7840此价格不包含电机价，如需按电机出厂价供给 25FYS-18 3.6 18 20 2.2 2900 2310 3322 3600 4281 5143 5894 6950 7840 40FYS-15 5 15 32 3 2900 2390 3558 3823 4518 5393 6116 7186 8201 40FYS-20 10 20 32 3 2900 2390 3558 3823 4518 5393 6116 7186 8201 40FYS-30103032429002560367040594740569966167701846540FYS-40 10 40 32 5.5 2900 3070 4518 4990 5935 6978 7589 8562 9591 50FYS-20 15 20 40 3 2900 2390 3558 3823 4518 5393 6116 7186 8201 50FYS-25 15 50 40 4 2900 2390 3558 3823 4518 5393 6116 7186 8201 50FYS-30 15 30 40 5.5 2900 2560 3670 4059 4740 6853 7186 7840 8340 50FYS-40 15 40 32 7.5 2900 3070 4518 4990 5935 6964 7715 8966 9855 50FYS-50 15 50 32 7.5 2900 3070 4518 4990 5935 6964 7715 8966 9855 65FYS-32 29 32 50 11 2900 3070 4518 4990 6033 6964 7228 7840 8340 65FYS-40 29 50 40 11 2900 3070 4740 5699 6519 7589 8104 9591 11106 80FYS-20 50 40 65 11 2900 3070 4518 4990 5935 6978 7228 7840 8340 80FYS-30 50 20 65 15 2900 3070 4518 4990 5935 6978 7228 7840 8340 80FYS-34 50 30 65 15 2900 3330 5101 5574 6172 7589 8104 9591 11106 80FYS-40 50 34 50 18.5 2900 3330 5101 5574 6519 7589 8104 9591 11106 100FYS-32 100 40 80 22 2900 3410 5379 5574 6394 7589 8104 8340 11370 100FYS-40 100 32 80 22 2900 3590 5324 5810 6881 8104 8813 10606 11871 50FYS-50 7.5 12.5 32 2.2 2900 2900 4281 4740 5699 6616 7103 8076 8840 65FYS-40 14.5 10 40 3 2900 2900 5199 5935 6881 7589 8562 8562 9591 80FYS-40 25 10 50 4 2900 2900 5199 5935 6881 7589 8562 8562 9591 100FYS-40 50 10 80 5.5 2900 3410 5810 6269 7339 8104 9591 9591 10856【SY型、FSY型、WSY型玻璃钢液下泵】型号意义：SY玻璃钢液下泵价格流量扬程转速功率液下长度mm型号M3/h m n kw 800 1100 1400 1700 2000 2300 2600 2900 SY40*32-20 6.3 20 2900 3 6074 6436 7520 9772 8604 9146 9688 10230SY50*32-20 12.5 20 2900 4 6241 7325 8410 10925 9494 10036 10578 11120 SY65*32-20 25 20 2900 4 8048 8590 9674 12580 10759 11301 11843 12385 25WSY-22 4.05 18 2900 2.2 5046 5407 5894 7659 6978 7701 9007 10661 25WSY-30 2.88 30 2900 3 4809 5171 5657 7353 6742 7464 8465 9730 40WSY-25 5.76 25 2900 4 6116 6491 6992 9091 7867 8785 9994 11384 40WSY-22 15.86 18 2900 3 5046 5407 5894 7659 6978 7701 9007 10661 40WSY-18 6.48 18 2900 2.2 5046 5407 5894 7659 6978 7701 9007 10661 40WSY-50 8.64 45 2900 7.5 9994 10898 12024 15624 14025 15429 16805 18529 40WSY-35 10 34 2900 4 6547 7020 9452 12288 8493 9577 10842 12260 50WSY-35 30 35 2900 7.5 6658 7131 7756 10078 8618 9730 11023 12441 50WSY-35 30 35 2900 7.5 6658 7131 7756 10078 8618 9730 11023 12441 50WSY-20 30 16 2900 4 6908 7381 8006 10411 8854 9939 11203 12621 80WSY-35 56 35 2900 15 9994 10898 12024 15624 14025 15443 16805 18529 80WSY-35B 45 25 2900 7.5 9994 10898 12024 15624 14025 15443 16805 18529 100WSY-32 100 32 2900 15 10536 10898 12566 16333 14567 15985 16805 19071【YW型液下排污泵】型号意义：YW液下式、LW直立式、GW管道式系列排污泵价格编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）1 25-8-22-1.1 8 22 2800 1251 1390 2919 3364 1251 2196 765 14872 32-12-15-1.1 12 15 2800 1432 1529 2989 3378 1279 2224 792 15293 40-15-15-1.5 15 15 2900 1362 1529 3072 3697 1307 2349 792 15294 40-15-30-2.2 15 30 2900 1460 1557 3211 3795 1362 2433 8341612 05 50-20-7-0.75 20 7 2900 1195 1293 2919 3503 1084 1974 737 14326 50-10-10-0.75 10 10 2900 1195 1293 2919 3503 1084 1974 737 14327 50-20-15-1.5 20 15 2900 1321 1460 2947 3656 1362 2433 8341612 08 50-15-25-2.2 15 25 2900 1515 1626 3364 3948 1599 2558 945 16829 50-18-30-3.0 18 30 2900 1654 1779 3503 4087 1738 2780 1112 216810 50-25-32-5.5 25 32 2900 2224 2363 4837 5254 2155 3503 / /11 50-20-40-7.5 20 40 2900 2363 2502 4962 5449 2196 3656 / /12 65-25-15-2.2 25 15 2900 1515 1654 3364 3948 1640 2627 945 184913 65-37-13-3.0 37 13 2900 1849 1988 4087 4823 1710 2780 1098 228014 65-25-30-4.0 25 30 2900 2057 2224 4670 4962 1779 2919 1529 248815 65-30-40-7.5 30 40 2900 2433 2572 5115 5991 / / / /16 65-35-50-11 35 50 2900 4448 4726 6533 6950 / / / /17 65-35-60-15 35 60 2900 4726 4865 6950 7506 / / / /18 80-40-7-2.2 40 7 1450 1779 1918 3948 4670 1738 2780 1182 229419 80-43-13-3.0 43 13 2900 2002 2127 4531 4670 1890 3211 1321 253020 80-40-15-4.0 40 15 2900 2085 2252 4531 5254 1946 3433 153 291921 80-65-25-7.5 65 25 2900 2641 2850 5560 6130 2433 4309 2085 394822 100-80-10-4 80 10 1450 2113 2307 4670 4712 2572 4531 2085 394823 100-110-10-5.5 110 10 1450 2780 2919 5838 5991 2697 4531 2224 424024 100-100-15-7.5 100 15 1450 2919 3044 6130 7006 3128 5574 2363 460125 100-80-20-7.5 80 20 1450 2919 3044 6130 7006 3128 5574 2363 460126 100-100-25-11 100 25 1450 4684 4893 10369 11245 5074 8896 4031 781227 100-100-30-15 100 30 1450 5282 5477 11829 12413 5699 9633 4587 891028 100-100-35-18.5 100 35 1450 5810 5949 12413 12788 5977 10217 5213 11245编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）29 125-100-15-11 100 15 1450 3572 3781 7881 8173 5643 10119 4768 1021730 125-130-20-15 130 20 1450 5338 5546 11829 12413 6255 11676 5282 1021731 150-145-9-7.5 145 9 1450 3892 4170 8284 8465 5310 10369 4406 817332 150-180-15-15 180 15 1450 5491 5685 11857 12468 6672 13136 5560 1080033 150-180-20-18.5 180 20 1450 5810 6074 12844 14011 8201 16055 6672 1292734 150-180-25-22 180 25 1450 6742 7006 15040 16055 9174 18098 7784 1504035 150-130-30-22 130 30 1450 6742 7006 15082 16055 9174 18098 7784 1504036 150-180-30-30 180 30 1450 7923 8187 17514 18390 10356 20141 10425 1971037 150-200-30-37 200 30 1450 12357 12593 26271 26716 10564 24228 11078 2165638 200-300-7-11 300 7 980 6603 7006 14595 15763 8062 16055 6255 1212139 200-250-11-15 250 11 980 8062 8451 18001 18390 9619 19265 6992 1342740 200-250-15-18.5 250 15 1450 8590 8854 19265 19557 9730 19557 9730 1679141 200-400-10-22 400 10 1450 8868 9244 20044 20336 10147 20002 9966 1722242 200-400-13-30 400 13 1450 9640 9904 22045 22337 11120 22184 11676 1926543 200-300-15-22 300 15 1450 8847 9244 20002 20294 11259 19995 9966 1722244 200-250-22-30 250 22 1450 9640 10036 22045 22337 12371 22184 11815 1926545 200-350-25-37 350 25 1450 9904 10300 21893 23060 12510 21893 13205 2554146 200-400-30-45 400 30 1450 10203 10467 23352 23658 14359 24812 14317 2627147 250-600-9-30 600 9 980 17167 17695 36488 37947 16680 29774 13900 2627148 250-600-12-37 600 12 1450 19808 20336 40866 42326 18765 33430 15290 2919049 250-600-15-45 600 15 1450 21128 21656 43785 45245 19933 33680 15985 3094150 250-600-20-55 600 20 1450 23109 23630 48164 49915 20155 35751 17375 3371451 250-600-25-75 600 25 1450 25090 25618 52542 54439 22935 40866 19182 3283952 300-800-12-45 800 12 1450 21559 22018 45245 46218 21823 38531 16916 3308253 300-500-15-45 500 15 1450 22289 43743 47872 50360 21920 38531 16916 3308254 300-800-15-55 800 15 980 23991 45328 49623 55461 22935 40866 18932 3516755 300-600-20-55 600 20 980 23769 24429 51083 53279 25715 43785 23630 4582856 300-800-20-75 800 20 980 26410 27077 55461 57657 27105 48316 25020 4860157 300-950-20-90 950 20 980 30010 30677 / / 33402 / / /编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）58 300-1000-25-110 1000 25 980 37502 38156 / / 44383 / / /59 300-1100-10-55 1100 10 980 25882 26549 / / 29287 / / /60 350-1500-15-90 1500 15 980 34993 35654 / / 41283 / / /61 350-1200-18-90 1200 18 980 34993 35654 / / 41283 / / /62 350-1100-28-132 1100 28 740 51930 52820 / / 53279 / / /63 350-1000-36-160 1000 36 740 55030 55892 / / 58755 / / /64 400-1760-75-55 1760 75 580 40505 41825 / / 36376 / / /65 400-1500-10-75 1500 10 980 29621 30941 / / 47719 / / /66 400-2000-15-132 2000 15 740 53181 54502 / / 60785 / / /67 400-1700-22-160 1700 22 740 57935 59256 / / 63245 / / /68 400-1500-26-160 1500 26 740 57935 59256 / / 65469 / / /69 400-1700-30-200 1700 30 740 62161 63481 / / 72447 / / /70 400-1800-32-250 1800 32 740 71210 72530 / / 79786 / / /71 500-2500-10-110 2500 10 740 / / / / / / / /72 500-2600-15-160 2600 15 740 / / / / / / / /73 500-2400-22-220 2400 22 740 / / / / / / / /74 500-2600-24-250 2600 24 740 / / / / / / / /。

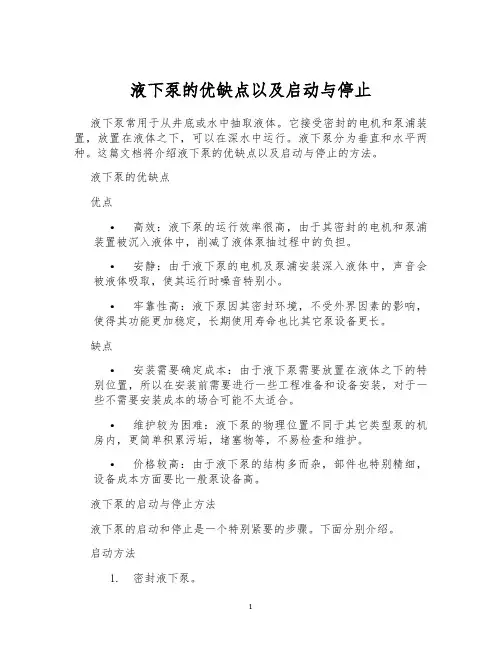

液下泵的优缺点以及启动与停止液下泵常用于从井底或水中抽取液体。
它接受密封的电机和泵浦装置，放置在液体之下，可以在深水中运行。
液下泵分为垂直和水平两种。
这篇文档将介绍液下泵的优缺点以及启动与停止的方法。
液下泵的优缺点优点•高效：液下泵的运行效率很高，由于其密封的电机和泵浦装置被沉入液体中，削减了液体泵抽过程中的负担。
•安静：由于液下泵的电机及泵浦安装深入液体中，声音会被液体吸取，使其运行时噪音特别小。
•牢靠性高：液下泵因其密封环境，不受外界因素的影响，使得其功能更加稳定，长期使用寿命也比其它泵设备更长。
缺点•安装需要确定成本：由于液下泵需要放置在液体之下的特别位置，所以在安装前需要进行一些工程准备和设备安装，对于一些不需要安装成本的场合可能不太适合。
•维护较为困难：液下泵的物理位置不同于其它类型泵的机房内，更简单积累污垢，堵塞物等，不易检查和维护。
•价格较高：由于液下泵的结构多而杂，部件也特别精细，设备成本方面要比一般泵设备高。
液下泵的启动与停止方法液下泵的启动和停止是一个特别紧要的步骤。
下面分别介绍。
启动方法1.密封液下泵。
2.将电机连接到电源。
3.开启电源。
4.启动机器。
液下泵的启动过程中需要特别注意密封问题，调整好启动电机后才能正常使用。
停止方法在液下泵的关闭操作时，需要进行正常的操作流程，以避开损坏液下泵的设备。
1.首先将切断电源，阻拦电机运转。
2.然后打开液下泵内部的放水阀门。
3.等待一段时间，等其完全排放干净。
给液下泵加添适应流体的注水橇来纤维混合和沉积物等是保证含水量流动效率的最佳方法。
总结液下泵以其高效、安静、牢靠性高的特点得到了广泛认可。
然而，由于其特别的工作方式，安装和维护需要确定技术和成本。
在了解液下泵的优点与缺点以及启动与停止的方法之后，我们可以更好地使用液下泵并予以其有效的维护，使其具有更长的使用寿命和更好的工作效率。
耐腐蚀液下泵价格及注意事项
一、耐腐蚀液下泵结构与材质：
①为保证输送不同介质并能有较长的寿命,接材料组成分类有五种
A:增强聚丙烯--耐腐蚀不锈钢FRPP-ICr18Ni9Ti
B:增强聚丙烯--钛FRPP-Ti
C:增强聚丙烯--真它金属
D:增强聚丙烯--氟塑台盒
E:增强聚丙烯--丙烯包塑
②除轴之外,与介质接触零件的材质有以下几种:F-4、氢化硅、碳化硅、饮合金、增强聚丙烯。
③为防止热胀冷缩变形引起的各种问题,泵的连接管采用复合材料钢管内外包塑
④FYS型耐腐蚀液下泵运行中产生的轴向力及径向力由可调l心的轴承象受,保证运行平稳噪声小。
⑤泵的下部装有水轴承，液下深度超过1米的泵,设有中间水轴承,保证泵运行平稳可靠。
耐腐蚀液下泵要垂直安装，将泵的平盖板安装在贮罐法兰座上，开始运行前，先用手盘动联轴器，检查泵是否有卡阻现象，转动是否灵活。
二、耐腐蚀液下泵拆卸：
由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机。
只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。
1、拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。
(注：如泵上还有另外附加管路亦应拆下)。
2、拆开化工泵体与中间支架的联结、并将中间支架、悬架部件和化工泵盖等全部转子部件从泵体中一起退出。
3、拆下叶轮螺母、取下叶轮和键。
4、将泵盖连同轴套、机械密封端盖和机械密封等部件一起从轴上退出。
注意勿使轴套相对于泵盖等发生滑动，然后再拆下机械密封连同轴套一起取下，再将轴套和机械密封拆开。
如果密封采用填料，由可从泵盖中直接拆下轴套，再顺次拆下填料夺盖，填料和填料环等。
如果密封采用特殊结构，应注意不同的拆卸方法。
5、拆下中间支架与悬架支架。
6、拆下泵联轴器和键。
7、拆下悬架体两端的防尘盘和轴承的前后盖，再将轴连同轴承一起从悬架体内取下。
8、从泵轴上拆下轴承。
