点动与连续控制电路

描述点动与连续运行控制电路的工作
过程
点动与连续运行控制电路是一种常见的电动机控制电路，用于实现电动机的点动和连续运行模式。

1. 点动模式：
- 在点动模式下，按下启动按钮，电动机接通电源开始运行。

- 当松开启动按钮时，电动机停止运行。

- 这种模式通常用于调试、短时间运行或需要频繁起停的场合。

2. 连续运行模式：
- 按下启动按钮后，接触器的线圈通电，其主触点闭合，电动机接通电源开始运行。

- 同时，接触器的辅助触点也会闭合，将启动按钮短路，使其在松开后不会影响电动机的运行。

- 要停止电动机，只需按下停止按钮，接触器的线圈失电，主触点断开，电动机停止运行。

这种电路在实际应用中非常常见，例如在工业生产线上的输送带、机床等设备中。

通过点动模式可以方便地进行调试和位置调整，而连续运行模式则适用于长时间的连续工作。

需要注意的是，具体的工作过程可能会因电路的设计和实际应用而有所不同。

在实际使用中，还应考虑电动机的保护、过载保护等因素，以确保电路的安全可靠运行。

如果你需要更详细的信息或者有其他问题，请随时告诉我。

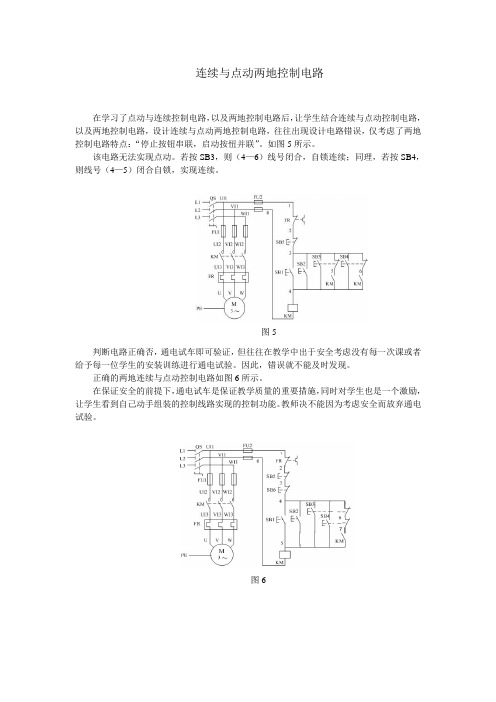

连续与点动两地控制电路
在学习了点动与连续控制电路，以及两地控制电路后，让学生结合连续与点动控制电路，以及两地控制电路，设计连续与点动两地控制电路，往往出现设计电路错误，仅考虑了两地控制电路特点：“停止按钮串联，启动按忸并联”。

如图5所示。

该电路无法实现点动。

若按SB3，则（4—6）线号闭合，自锁连续；同理，若按SB4，则线号（4—5）闭合自锁，实现连续。

判断电路正确否，通电试车即可验证，但往往在教学中出于安全考虑没有每一次课或者给予每一位学生的安装训练进行通电试验。

因此，错误就不能及时发现。

正确的两地连续与点动控制电路如图6所示。

在保证安全的前提下，通电试车是保证教学质量的重要措施，同时对学生也是一个激励，让学生看到自己动手组装的控制线路实现的控制功能。

教师决不能因为考虑安全而放弃通电试验。

图
5
图6。

点动与连续控制电路工作原理1. 引言嘿，朋友们，今天我们来聊聊点动与连续控制电路的那些事儿。

听起来是不是有点儿高大上？别担心，咱们就用家常话说说这个话题，让你听得明明白白，心里亮堂堂。

电路其实就像一部好玩的机器，点动和连续控制就像两种不同的操控方式，各有各的“绝活”，咱们先来捋一捋它们的基本概念。

2. 点动控制电路2.1 点动的概念首先，点动控制电路就是那种需要你“点一下”才能启动的控制方式，简单说，就是你按一下开关，它就工作一会儿，然后又停下。

就像你点燃一根香烟，点一下火，冒烟了，但只要你不再点，香烟就不会再冒烟。

这种方式在咱们的日常生活中还真不少见，比如电动门、升降机啥的，按一下按钮，它就乖乖地动起来，特别方便。

2.2 点动的工作原理那么，点动控制电路是怎么工作的呢？它其实就是通过一个简单的电路来实现的，按下开关，电流通过，电机转动，反之则停止。

听起来是不是很简单？对了，这里要提一句，点动控制的优点就在于节省电能和人力，毕竟你不需要一直按着开关，它就能自己动一会儿。

这就像让一只小狗在前面带路，你只需要跟着跑就好，省心又省力。

3. 连续控制电路3.1 连续控制的概念接下来，我们再说说连续控制电路。

这可就有点儿不同了，连续控制就像是开了一扇大门，你一旦打开，它就能一直运行，直到你再关掉它。

这种方式常见于一些大型机械设备，比如传送带，或者是工业生产线上的设备。

你只要一启动，它就像一辆火车，一路狂奔，不会停下来。

3.2 连续控制的工作原理关于连续控制电路的原理嘛，其实也没啥复杂的。

简单来说，它就是通过一个电路连接来持续供电。

电流不断流动，机器就会不停地工作。

就像水龙头一旦打开，水就源源不断地流出来，除非你把龙头关上。

这样的控制方式能提高生产效率，特别适合那些需要长时间运行的场合。

想象一下，如果在工厂里，每隔一会儿就要按一下开关，那得多麻烦呀，简直是让人抓狂！4. 点动与连续的比较4.1 优缺点分析好啦，咱们聊了这么多，不妨来个小比较。

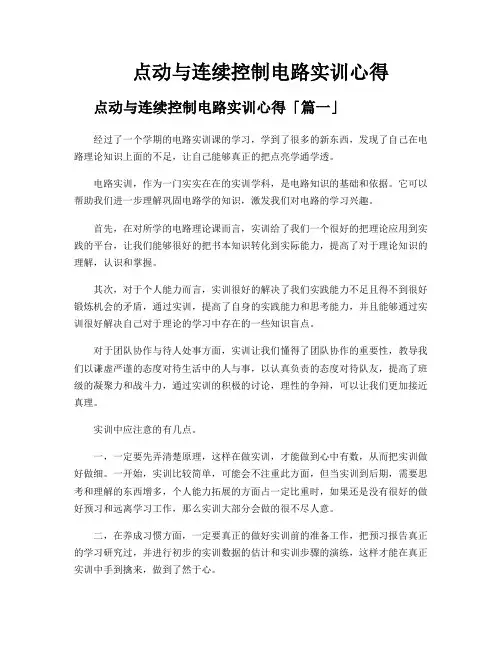

点动与连续控制电路实训心得点动与连续控制电路实训心得「篇一」经过了一个学期的电路实训课的学习，学到了很多的新东西，发现了自己在电路理论知识上面的不足，让自己能够真正的把点亮学通学透。

电路实训，作为一门实实在在的实训学科，是电路知识的基础和依据。

它可以帮助我们进一步理解巩固电路学的知识，激发我们对电路的学习兴趣。

首先，在对所学的电路理论课而言，实训给了我们一个很好的把理论应用到实践的平台，让我们能够很好的把书本知识转化到实际能力，提高了对于理论知识的理解，认识和掌握。

其次，对于个人能力而言，实训很好的解决了我们实践能力不足且得不到很好锻炼机会的矛盾，通过实训，提高了自身的实践能力和思考能力，并且能够通过实训很好解决自己对于理论的学习中存在的一些知识盲点。

对于团队协作与待人处事方面，实训让我们懂得了团队协作的重要性，教导我们以谦虚严谨的态度对待生活中的人与事，以认真负责的态度对待队友，提高了班级的凝聚力和战斗力，通过实训的积极的讨论，理性的争辩，可以让我们更加接近真理。

实训中应注意的有几点。

一，一定要先弄清楚原理，这样在做实训，才能做到心中有数，从而把实训做好做细。

一开始，实训比较简单，可能会不注重此方面，但当实训到后期，需要思考和理解的东西增多，个人能力拓展的方面占一定比重时，如果还是没有很好的做好预习和远离学习工作，那么实训大部分会做的很不尽人意。

二，在养成习惯方面，一定要真正的做好实训前的准备工作，把预习报告真正的学习研究过，并进行初步的实训数据的估计和实训步骤的演练，这样才能在真正实训中手到擒来，做到了然于心。

不过说实话，在做试验之前，我以为不会难做,就像以前做的实训一样，操作应该不会很难，做完实训之后两下子就将实训报告写完，直到做完几次电路实训后，我才知道其实并不容易做。

它真的不像我想象中的那么简单，天真的以为自己把平时的理论课学好就可以很顺利的完成实训，事实证明我错了。

在最后的综合实训中，我更是受益匪浅。

在工程控制领域，排除点动与连续运行控制电路故障是至关重要的。

在本文中，我们将探讨如何识别和解决此类故障，并提供一些可行的解决方法。

1. 了解排除点动与连续运行控制电路故障的重要性排除点动与连续运行控制电路故障对于保障生产设备的正常运行至关重要。

一旦控制电路出现故障，可能会导致设备启动困难、停机频繁，并且可能对整个生产线造成严重影响。

及时发现并解决控制电路故障至关重要。

2. 排查电路故障的基本步骤要排除控制电路故障，首先需要进行基本的排查步骤。

这包括检查电路连接是否正常、元件是否损坏、以及信号是否正常传输。

另外，还需检查控制电路的供电情况，包括电压和电流是否在正常范围内。

3. 使用故障诊断工具为了更快速、准确地识别控制电路故障，可以使用一些专门的故障诊断工具。

多用表可以帮助检测电路的电阻、电压和电流，而示波器则可以用来观察信号的波形变化。

这些工具可以大大提高故障诊断的效率。

4. 针对不同类型的故障采取不同的解决方法控制电路故障的类型多种多样，可能是由于接触不良、元件损坏、线路短路等原因引起。

针对不同类型的故障，需要采取相应的解决方法，例如重新焊接接触不良的部件、更换损坏的元件，或修复短路的线路。

5. 个人观点和理解在排除控制电路故障的过程中，需要具备扎实的电路知识和丰富的实践经验。

对于常见的故障类型需要做好充分的准备，以便能够快速、准确地解决问题。

及时的维护和定期的设备检查也是预防控制电路故障的重要措施。

总结回顾排除点动与连续运行控制电路故障是工程控制领域中的重要工作。

通过对电路故障进行基本排查和使用专门的诊断工具，可以更快速、准确地识别故障，并采取合适的解决方法。

在实际工作中，需要不断积累经验，提高自身的电路分析能力，以便更好地完成排除控制电路故障的工作。

在本文中，我们讨论了排除点动与连续运行控制电路故障的重要性、基本排查步骤、故障诊断工具的使用方法、针对不同类型故障的解决方法，以及个人观点和理解。

电动机的点动与连续控制电路图解
2015-6-2 08:27| 发布者: admin| 查看: 8034| 评论: 1
摘要: 方法一：用复合按钮点动控制控制过程相同连续运行控制过程相同此种控制缺点：动作不够可靠，有可能点动启动按钮SB3的常闭接点和常开接点不能同时返回而造成所带动的机械不能到达预定位置（具体情况是：点动停止时，常开已经返回， ...
方法一：用复合按钮
点动控制控制过程相同
连续运行控制过程相同
此种控制缺点：动作不够可靠，有可能点动启动按钮SB3的常闭接点和常开接点不能同时返回而造成所带动的机械不能到达预定位置（具体情况是：点动停止时，常开已经返回，而常闭不能或未及时返回，导致电动机多运行一段时间或停不下来）。

方法二：加中间继电器
连续运行控制过程相同
SB：点动启动
SB2：连续运行启动
SB1：停止
此种控制方式，用合闸中间继电器常开接点与点动启动按钮SB并联，较好地避免了方法一的缺陷，点动控制和连续运行相对独立。
