桥梁施工种类分为两种，一种为直线桥施工，另一种为曲线桥施工。
两种桥梁施工过程中施工方法和测量放线的方法存在很多相同与不同之处。
整个桥梁施工过程分为桩基施工、承台施工、墩身托盘顶帽及牛腿施工、垫石施工四部分，每一部分施工过程中有许多工序需要考虑，曲线桥施工与直线桥施工的不同之处是由外矢距引起的。
一、桩基施工1、施工流程 钻机进场导管水密性实验平整场地、泥浆池开挖放桩位 开钻抄护筒标高钻机就位埋设护筒2ZH 所以（1=x 11=y 到起点的方位角，公式中的0、0、1、1分别为坐标原点在大坐标系中坐标值和所求点在小坐标系中的坐标值。
（2）圆曲线上坐标计算公式：（ZH 点为坐标原点建立直角坐标系）RM R M L d RM R y d RM M R ππ90)(180)90sin(24)cos 1()90cos(2402sin x 21231+-=±++-=±+-+=ααααα（左偏为-90，右偏为+90）左转曲线中，1y 前加负号，在偏移公式中α的位置前加负号。
小坐标转换大坐标公式：其中，R 、M 、L 、α、θ分别为曲线半径、缓和曲线长、所求点到已知点的距离、转角、交点到起点的方位角，公式中的0X 、0Y 、1x 、1y 分别为坐标原点在大坐标系中坐标值和所求点在小坐标系中的坐标值。
（3）第二条缓和曲线上的坐标计算公式：（HZ 点为坐标原点建立直角坐标系）-=L x 1225L )cos(90±+αd （左偏为90，右偏为-90）1=y =α到（4a =θ转角墩α=每根桩基的中心坐标根据里程和偏距结合每个墩的方位角进行计算。
通过以上计算过程可以得出曲线上所有桩基的中心坐标，在整个计算过程中墩中心的坐标计算时考虑了外。
二、承台施工1、施工流程承台施工是在桩基施工后进行的，桩基施工结束后有一定的保养期，然后方可进行承台施工。
放承台开挖线测量原地面标高确定开挖深度开挖浇筑抄标高绑钢筋支模版检桩破桩头2、测量放线承台开挖线一般只放墩中心位置，根据承台尺寸施工队自行放坡开挖到设计标高，开挖结束后需要放出承台十字线，根据现场基坑实际大小需要确定大小里程和左右偏距进行计算坐标。

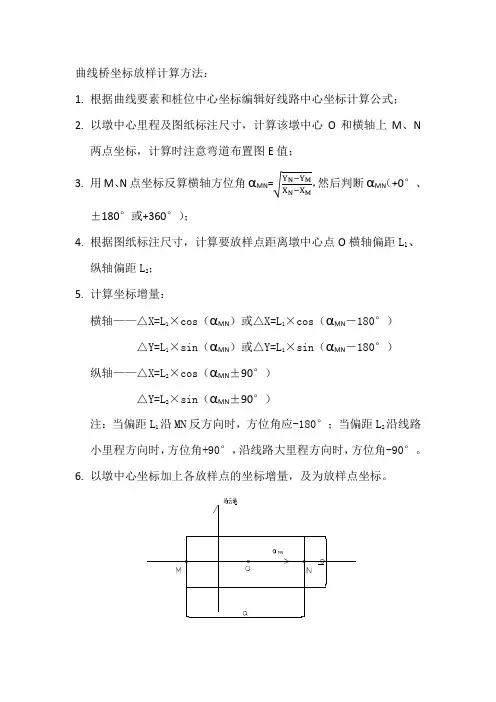

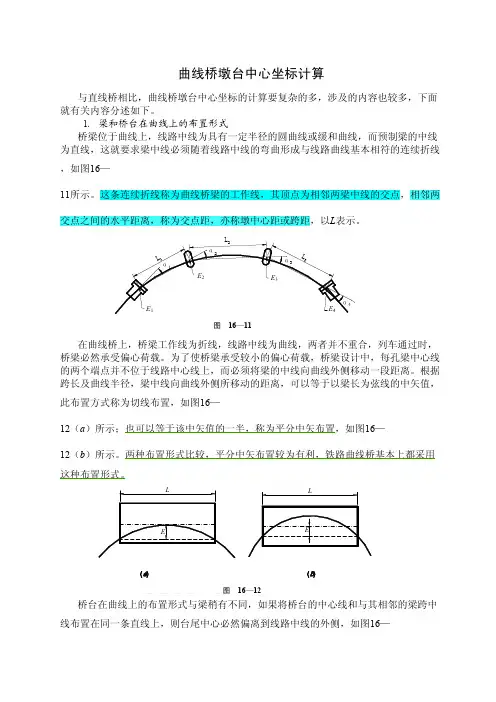

曲线桥坐标放样计算方法：
1.根据曲线要素和桩位中心坐标编辑好线路中心坐标计算公式；
2.以墩中心里程及图纸标注尺寸，计算该墩中心O和横轴上M、N
两点坐标，计算时注意弯道布置图E值；
，然后判断αMN（+0°、3.用M、N点坐标反算横轴方位角αMN=√Y N−Y M
X N−X M
±180°或+360°）；
4.根据图纸标注尺寸，计算要放样点距离墩中心点O横轴偏距L1、
纵轴偏距L2；
5.计算坐标增量：
横轴——△X=L1×cos（αMN）或△X=L1×cos（αMN－180°）
△Y=L1×sin（αMN）或△Y=L1×sin（αMN－180°）
纵轴——△X=L2×cos（αMN±90°）
△Y=L2×sin（αMN±90°）
注：当偏距L1沿MN反方向时，方位角应-180°；当偏距L2沿线路小里程方向时，方位角+90°，沿线路大里程方向时，方位角-90°。
6.以墩中心坐标加上各放样点的坐标增量，及为放样点坐标。
