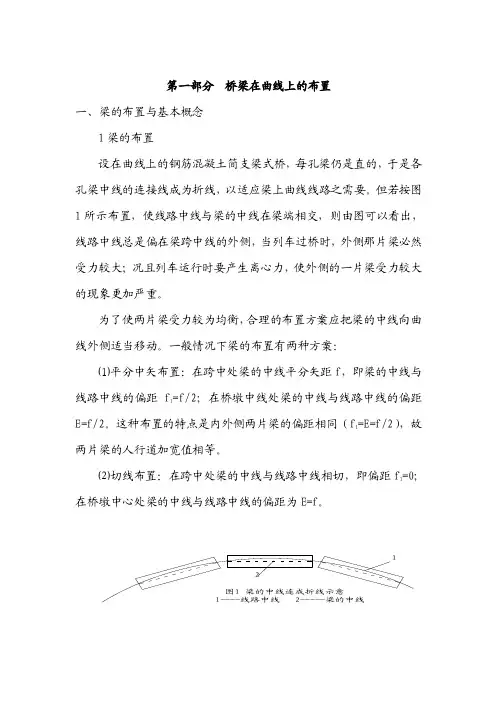

第一部分桥梁在曲线上的布臵一、梁的布臵与基本概念1梁的布臵设在曲线上的钢筋混凝土简支梁式桥,每孔梁仍是直的,于是各孔梁中线的连接线成为折线,以适应梁上曲线线路之需要。
但若按图1所示布臵,使线路中线与梁的中线在梁端相交,则由图可以看出,线路中线总是偏在梁跨中线的外侧,当列车过桥时,外侧那片梁必然受力较大;况且列车运行时要产生离心力,使外侧的一片梁受力较大的现象更加严重。
为了使两片梁受力较为均衡,合理的布臵方案应把梁的中线向曲线外侧适当移动。
一般情况下梁的布臵有两种方案:⑴平分中矢布臵:在跨中处梁的中线平分矢距f,即梁的中线与线路中线的偏距f1=f/2;在桥墩中线处梁的中线与线路中线的偏距E=f/2。
这种布臵的特点是内外侧两片梁的偏距相同(f1=E=f/2),故两片梁的人行道加宽值相等。
⑵切线布臵:在跨中处梁的中线与线路中线相切,即偏距f1=0;在桥墩中心处梁的中线与线路中线的偏距为E=f。
12图1 梁的中线连成折线示意1----线路中线 2-----梁的中线2基本概念桥梁工作线:在曲线上的桥,各孔梁中心线的连线是一折线,称桥梁工作线,与线路中线不一致,如图2, AB-BC是桥梁工作线,abc是线路中线。
桥墩中心:两相邻梁中心线之交点是桥墩中心,如图2中的A ,B 及C 各点。
基本概念中所述均指桥墩无预偏心的情况(见桥墩布臵图3);有预偏心时见桥墩布臵图4,桥墩中心在偏距的基础上再向曲线外侧偏移一距离,偏移距离详见设计图。
桥墩轴线:过桥墩中心作一直线平分相邻二孔梁中心线的夹角,这个角平分线即桥墩横轴(又称横向中线),如图2中的Bb ;过桥墩中心作桥墩横轴的垂线为桥墩纵轴(又称纵向中线)。
桥墩中心里程:桥墩横轴与线路中线之交点称桥墩中心在线路中线上的对应点,如图2中的a 、b 及c 点。
桥墩中心里程即以其对应点的里程表示之。
偏距E :桥墩中心与其对应点之间的距离称为偏距,如图2的Aa、Bb 及Cc;偏距的大小由梁长及曲线半径决定之。
小半径曲线桥梁设计方法分析摘要本文结合多年工作实践,主要介绍小半径曲线桥梁的力学特性,分析曲线桥梁存在的病害及成因,提出了小半径曲线桥梁设计应该注意事项。
关键词曲线桥梁;设计方法;特性;成因近年来,随着经济的快速增长,城市交通的发展也越来越迅猛,由于受原有地物或地形的限制,以及城市交通功能的需要,小半径曲线桥梁在城市立交中应用越来越广泛。
因曲线桥梁受力复杂,设计及施工难度大,很多建成后的曲线桥梁在运营的过程中也逐渐出现了很多病害。
本文结合多年的设计经验,提出小半径曲线桥梁设计中应该注意的几点事项。
1曲线桥梁受力特性1)梁体的弯扭耦合作用。
曲线梁在外荷载的作用下会同时产生弯矩和扭矩,并且互相影响,使梁截面处于弯扭耦合作用的状态,其截面主拉应力往往比相应的直线梁桥大得多,这是曲梁独有的受力特点。
曲线梁桥由于受到强大的扭矩作用,产生扭转变形,其曲线外侧的竖向挠度大于同跨径的直桥;由于弯扭耦合作用,在梁端可能出现翘曲;当梁端横桥向约束较弱时,梁体有向弯道外侧“爬移”的趋势。
2)内梁和外梁受力不均匀。
在曲线梁桥中,由于存在较大的扭矩,因而通常会使外梁超载、内梁卸载,尤其在宽桥情况下内、外梁的差异更大。
由于内、外梁的支点反力有时相差很大,当活载偏置时,内梁甚至可能产生负反力,这时如果支座不能承受拉力,就会出现梁体与支座的脱离,即“支座脱空”现象。
3)离心力作用。
由于内外侧支座反力相差较大,使各墩柱所受垂直力出现较大差异。
曲线梁桥下部结构墩顶水平力,除了与直线桥一样有制动力、温度变化引起的内力、地震力等外,还存在离心力和预应力张拉产生的径向力。
因预应力钢束所具有的空间曲率,使得预应力束对于梁体将有水平径向力,这种径向力将对梁体的剪切中心产生扭转,而该扭转的存在又会使得曲线梁中产生附加的弯矩和扭矩,即在曲线梁中产生更显著的“弯、剪、扭”效应。
2现实中曲线桥梁存在的病害及成因1)曲线梁体向曲线外侧径向整体侧移。
支座布置不合理。

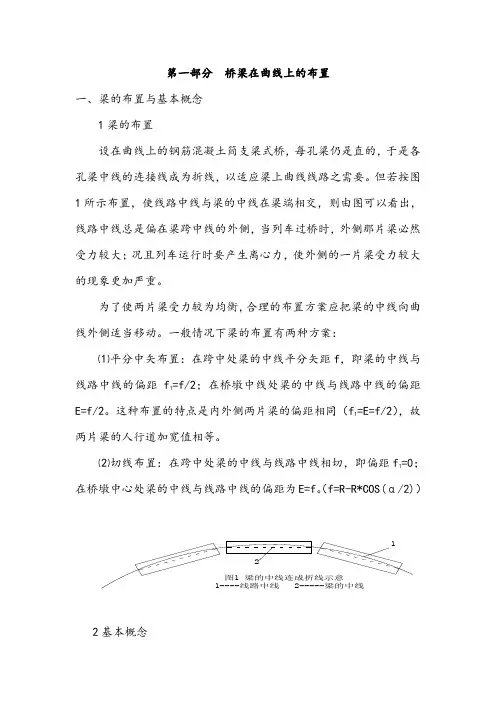

第一部分桥梁在曲线上的布置一、梁的布置与基本概念1梁的布置设在曲线上的钢筋混凝土简支梁式桥,每孔梁仍是直的,于是各孔梁中线的连接线成为折线,以适应梁上曲线线路之需要。
但若按图1所示布置,使线路中线与梁的中线在梁端相交,则由图可以看出,线路中线总是偏在梁跨中线的外侧,当列车过桥时,外侧那片梁必然受力较大;况且列车运行时要产生离心力,使外侧的一片梁受力较大的现象更加严重。
为了使两片梁受力较为均衡,合理的布置方案应把梁的中线向曲线外侧适当移动。
一般情况下梁的布置有两种方案:⑴平分中矢布置:在跨中处梁的中线平分矢距f,即梁的中线与线路中线的偏距f1=f/2;在桥墩中线处梁的中线与线路中线的偏距E=f/2。
这种布置的特点是内外侧两片梁的偏距相同(f1=E=f/2),故两片梁的人行道加宽值相等。
⑵切线布置:在跨中处梁的中线与线路中线相切,即偏距f1=0;在桥墩中心处梁的中线与线路中线的偏距为E=f。
(f=R-R*COS(α/2))12图1 梁的中线连成折线示意1----线路中线 2-----梁的中线2基本概念桥梁工作线:在曲线上的桥,各孔梁中心线的连线是一折线,称桥梁工作线,与线路中线不一致,如图2,AB -BC是桥梁工作线,abc是线路中线,E=F/2*1/COS(α/2)桥墩中心:两相邻梁中心线之交点是桥墩中心,如图2中的A,B及C各点。
基本概念中所述均指桥墩无预偏心的情况(见桥墩布置图3);有预偏心时见桥墩布置图4,桥墩中心在偏距的基础上再向曲线外侧偏移一距离,偏移距离详见设计图。
桥墩轴线:过桥墩中心作一直线平分相邻二孔梁中心线的夹角,这个角平分线即桥墩横轴(又称横向中线),如图2中的Bb;过桥墩中心作桥墩横轴的垂线为桥墩纵轴(又称纵向中线)。
桥墩中心里程:桥墩横轴与线路中线之交点称桥墩中心在线路中线上的对应点,如图2中的a、b及c点。
桥墩中心里程即以其对应点的里程表示之。
偏距E:桥墩中心与其对应点之间的距离称为偏距,如图2的Aa、Bb及Cc;偏距的大小由梁长及曲线半径决定之(E=L2/16R,L梁长,R曲线半径)。

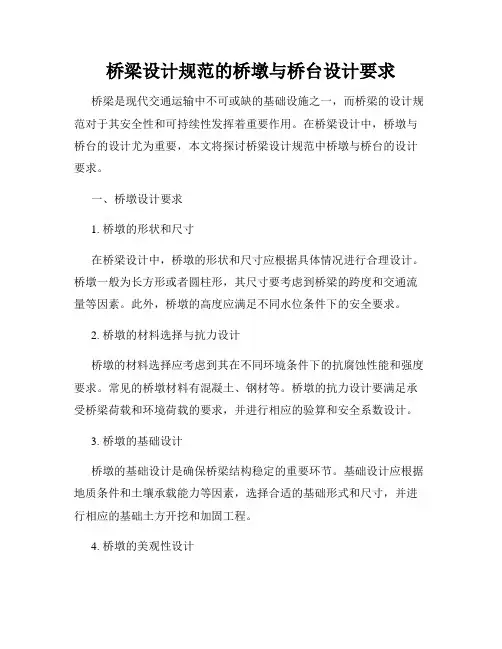

桥梁设计规范的桥墩与桥台设计要求桥梁是现代交通运输中不可或缺的基础设施之一,而桥梁的设计规范对于其安全性和可持续性发挥着重要作用。
在桥梁设计中,桥墩与桥台的设计尤为重要,本文将探讨桥梁设计规范中桥墩与桥台的设计要求。
一、桥墩设计要求1. 桥墩的形状和尺寸在桥梁设计中,桥墩的形状和尺寸应根据具体情况进行合理设计。
桥墩一般为长方形或者圆柱形,其尺寸要考虑到桥梁的跨度和交通流量等因素。
此外,桥墩的高度应满足不同水位条件下的安全要求。
2. 桥墩的材料选择与抗力设计桥墩的材料选择应考虑到其在不同环境条件下的抗腐蚀性能和强度要求。
常见的桥墩材料有混凝土、钢材等。
桥墩的抗力设计要满足承受桥梁荷载和环境荷载的要求,并进行相应的验算和安全系数设计。
3. 桥墩的基础设计桥墩的基础设计是确保桥梁结构稳定的重要环节。
基础设计应根据地质条件和土壤承载能力等因素,选择合适的基础形式和尺寸,并进行相应的基础土方开挖和加固工程。
4. 桥墩的美观性设计桥梁作为城市建筑的一部分,其美观性设计也是不可忽视的。
在桥墩的设计中,可以考虑采用适当的外形造型、颜色和表面处理等方式,以增加桥梁的艺术感和城市形象。
二、桥台设计要求1. 桥台的形状和尺寸桥台作为桥梁的支撑部分,其形状和尺寸要根据桥梁的结构和功能需求进行合理设计。
桥台一般呈矩形或者梯形,其尺寸要满足桥梁和桥墩的连接要求,并考虑到交通安全的因素。
2. 桥台的材料选择与抗力设计桥台的材料选择与抗力设计与桥墩类似,需要考虑材料的强度和耐久性。
同时,桥台需要承担桥梁和桥墩传递的荷载和力矩,在设计中要进行相应的抗力验算与设计。
3. 桥台的排水设计桥台的排水设计是确保桥梁和桥墩稳定和安全的重要环节。
设计中要合理设置排水设施,确保雨水和地下水能够顺利排除,避免对桥梁结构和周围环境造成不利影响。
4. 桥台的连续性与平整度设计桥台的连续性与平整度是影响桥梁使用和行车安全的关键因素。
在设计中需要充分考虑桥台的平整度和连接方式,确保车辆平稳通过,减少行车噪音和振动。
曲线桥桥墩、桥台的计算方法
所有的曲线桥都有偏心距E,有的还有横向预偏心(暂用F表示),直线桥一般没有(特殊情况除外),所以曲线桥桥墩、桥台计算是桩基、承台、墩身、托盘、顶帽、牛腿、下锚平台都要偏移E+F的距离(E、F图纸上标注的单位都是cm,计算时要注意),但是支撑垫石只偏移E的距离。
图1
图2
一、桥墩的计算
算出墩中心偏移E+F后的坐标、方位角→以墩中心的坐标、方位角为基准计算其它需要放样点的坐标。
计算时,可采用辛普森公式或程序,也可采用孙队长编的那套计算程序,如何使用程序再此不再详述,请教测量队人员。
举例1:
1.151.15SD1K2+085SD1K2+085 乔村中桥1#墩
康营
中心
说明:1#墩在SD1K1+891.28~SD1K2+619.24段圆曲线
上,1#墩左偏偏心距E=12cm 、向左横向预偏心40cm ,计算时请注意桩、承台、墩中心均向曲线外侧偏移52cm(即:向线路前进方向的左侧偏移52cm)。
二、桥台的计算
桥台计算采用台前、台尾中心点连线计算(图1、图2),以台前中心点(即胸墙线中心)为基准点、以台前中心点指向台尾中心点的方向为方位角计算所需放样点的坐标。
计算太焦立交桥南台为例。
太焦立交桥南台前:SD1K1+225.64,南台尾:SD1K1+210.34。
南台在曲线上(HY :SD1K0+707.00,YH :SD1K1+606.54,R=550m ),桥台中心南台前向左横向预偏心E=10cm ,南台尾横向预偏心E=0,(即南台前向线路前进方向左侧偏移10cm ,南台尾不偏移)。
计算步骤:计算台前台尾偏移E 后的中心坐标(南台前:SD1K1+225.64,X1=4118.088,Y1=49390.485,南台尾:SD1K1+210.34,X2=4132.239,Y2=49396.303)→计算两点连线的方位角,得α=22-20-57.76→用辛普森程序计
算需放样点的坐标。
1、两点连线的方位角计算
按SHIFT 键→按+键→输入“X2-X1,Y2-Y1”(对应上例为“4132.239-4118.088,49396.303-49390.485”)→按)键→按EXE 键→按ALPHA 键→按M+键→按EXE 键→按°’’’键→此即为两点连线方位角α=22-20-57.76→OK 完事
2、用辛普森程序计算所求点坐标
按FILE 键→按向下箭头找到XPS →按EXE 键→输入台前中心点X 坐标(对应上例为4118.088)→按EXE 键→输入台前中心点Y 坐标(对应上例为49390.485)→按EXE 键→输入两点连线方位角α(对应上例为22-20-57.76)→按EXE 键→输入起始点曲率0→按EXE 键→输入起始点相对里程0→按EXE 键→输入终点曲率0→按EXE 键→输入终点相对里程100→按EXE 键→输入所求点相对里程,即所求点距起始点的垂直距离(对应上例,例如求1#桩的中心,输入11.5)→按EXE 键→输入J 值90→按EXE 键→求左侧点的话,输入所求点距桥台中心线的距离(对应上例,例如求2#桩的中心,输入1.65),不求可不管→按EXE 键→求右侧点的话,输入所求点距桥台中心线的距离(对应上例,例如求1#桩的中心,输入1.65),不求可不管→按EXE 键→一直按EXE 键直到出现XL 、YL,停,XL 、YL 即为所求左侧点的坐标,看右侧点的话再按EXE 键出现XR 、YR, 停,XR 、YR 即为所求右侧点的坐标。
→接着求其他点的话接着按EXE 键接着输即可,此辛普森程序只能从小往大计算,例如算完5#桩、6#桩坐标可接着求3#桩、4#桩坐标,但是不能算完3#桩、4#桩坐标接着求5#桩、6#桩坐标。
计算反向点(对应上例,例如求7#桩、8#桩坐标)时,方位角α加或减180度即可,方法同上,不再详述。
SD1K1+227.24
康营
南台前SD1K1+225.64SD1K1+225.84
SD1K1+221.94SD1K1+218.04SD1K1+214.141234
56
78
太焦立交桥南台
中铁十二局集团三公司
嘉南铁路三项目部技术交底书
编制:牛艳江主送单位:技术科复核:接收单位/接收人:测量队/。
