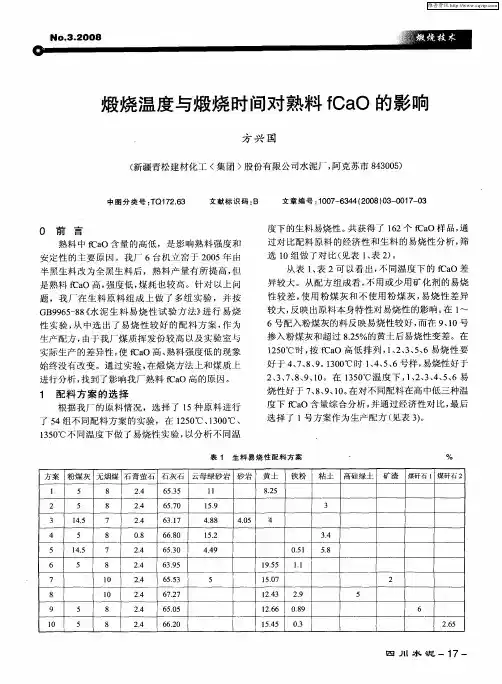

煅烧温度和时间对熟料质量的影响

石灰回转窑煅烧参数
1. 温度，煅烧温度是影响石灰质量的关键因素。

通常情况下，
煅烧温度在900°C至1300°C之间。

过低的温度会影响石灰的活性，而过高的温度可能会导致能耗增加和设备磨损加剧。

2. 煅烧时间，煅烧时间与温度密切相关，一般来说，煅烧时间
越长，石灰的活性和成熟度越高。

然而，过长的煅烧时间也会增加
生产成本，因此需要在活性和成本之间寻找平衡点。

3. 石灰石粒度，石灰石的粒度对煅烧过程和产物质量有影响。

通常情况下，石灰石的粒度越小，煅烧过程中的反应速率越快，但
也容易造成设备结垢和堵塞。

4. 空气流速，在回转窑煅烧过程中，空气流速的控制对于石灰
的煅烧和冷却过程非常重要。

合理的空气流速可以促进煅烧反应的
进行，同时也有利于热能的传递和利用。

5. 石灰石配比，石灰石的配比也是影响煅烧效果的重要因素。

不同原料的配比会影响石灰的成分和性质，因此需要根据具体原料
的特性进行合理的配比设计。

除了上述参数外，还有其他一些影响石灰回转窑煅烧的因素，如燃料选择、窑速控制、窑体结构等。

综合考虑这些参数，可以优化石灰回转窑煅烧的生产工艺，提高石灰的质量和产量，降低能耗和生产成本。

水泥生产控制中，一般采用Bouge法计算熟料中各种矿物的含量。

该计算方法的局限性多位学者早有论述。

假定矿物组成计算准确，也常常不能与熟料的性质对应起来。

其原因在于：（1）矿物有多种晶型C3A有立方与正交晶型（2）各种矿物均可固熔一部分杂质离子，导致晶体性质发生变化（3）铁相为连续固溶体，组成范围变化大（4）不同的煅烧温度均会影响矿物晶型、晶粒大小，不同冷却制度也会导致晶型、晶粒大小的变化。

四种熟料矿物中C3S对强度的影响最大。

究竟哪种晶型强度高？哪些因素会影响晶型的存在形式呢？通常认为C3S对称性高的晶型强度高。

R型强度最高，M1型比M3型的强度高10%。

工业熟料中阿利特晶型一般是M1和M3型，Maki认为，两种类型的阿利特在工业生产的熟料中，都很常见。

不规则的M1型核，具有环带结构（M3型）。

影响阿利特相组成（M1和M3的比例）的主要因素是阿利特在从液相中结晶时固溶杂质的种类和数量。

杂质离子在阿利特中的固溶量依赖于阿利特的生长速度以及液相中杂质离子的浓度。

阿利特两种生长模式为：稳定生长模式和不稳定生长模式。

在这两种不同的模式下形成的阿利特微观形貌有很大不同。

不稳定模式下不均匀生长的阿利特，以很快的速率长大，带有大量的包裹体、晶粒尺寸大、形状不规则，其中固溶有较多的杂质及Al2O3和Fe2O3，主要是M1型。

在稳定模式下长大的阿利特，晶体中少见包裹体、杂质固溶量相对较少，主要是M3型。

据此，Chikawa等将阿利特的晶型晶貌形成分为3个动力学阶段：（1）高速成核低速长大（成核控制期）；（2）低速成核高速长大（长大控制期）；（3）低速成核低速长大（过渡期）。

分别对应于不稳定形成模式、稳定形成模式和过渡模式。

还研究了加热速度和掺杂对阿利特晶体微观形貌的影响，认为加热速率影响阿利特形成环境（液相），尤其是烧成早期的过饱和度，由此改变阿利特结晶的形貌和晶粒大小，但加热速率与阿利特晶体亚微观结构之间的关系不是简单对应的。

煅烧温度对硫铝酸盐水泥熟料矿物组成及性能有何影响（1）烧成温度对熟料矿物组成的影响实验室煅烧试验结果表明，在1200～1400℃温度范围内都可以烧成以SAC34和C2S为主的硫铝酸盐水泥熟料。

但随着烧成温度的不同，熟料的矿物组成会有如下变化: 当烧成温度在1200℃时，除SAC34和C2S外，还有C2AS、2C2S·CaSO4及CaSO4存在，后三种矿物在1250℃还存在，说明在此温度下熟料的有用矿物还没有完全形成。

当烧成温度上升至1300℃时，2C2S·CaSO4和C2AS基本消失，温度在1300～1350℃范围内，熟料中主要矿物为SAC34和C2S，烧成温度若再升高，即当温度达1400℃时，SAC34部分分解，熟料中SAC34反而减少，出现C2AS和C12A7矿物，还有微量f-CaO存在。

对不同烧成温度下形成熟料中SO3和SAC34的测定结果表明，随着烧成温度的提高，熟料中SO3不断减少，在1200℃时，熟料中SO3为11.27%，此时CaSO4除生成有用矿物SAC34外，还与C2S反应生成复盐2C2S·CaSO4，即2C2S+CaSO4→2C2S·CaSO4。

当烧成温度在1400℃时，原已形成的SAC34部分分解，SO3则挥发逸出，熟料中SO3仅剩6.59%，熟料的SA/＞3.82，SO3已不足与CaO和Al2O3完全形成C4A3S，故有其他矿物生成。

熟料中SAC34含量的变化开始时随烧成温度的升高而增多，在1300～1350℃时，SAC34的生成量最大，但烧成温度到1400℃后，熟料中SAC34明显减少。

对工厂熟料物相检定结果显示，煅烧温度较低的低烧熟料中同样含有2C2S·CaSO4和C2AS等矿物,这种熟料在窑内约在1200℃左右煅烧而成。

在1300～1350℃范围内烧成的正常熟料中主要含有C4A3S和C2S矿物。

而熔块料则在过烧情况下形成,估计烧成温度≥1400℃，发现有C2AS和C12A7及微量f-CaO存在。

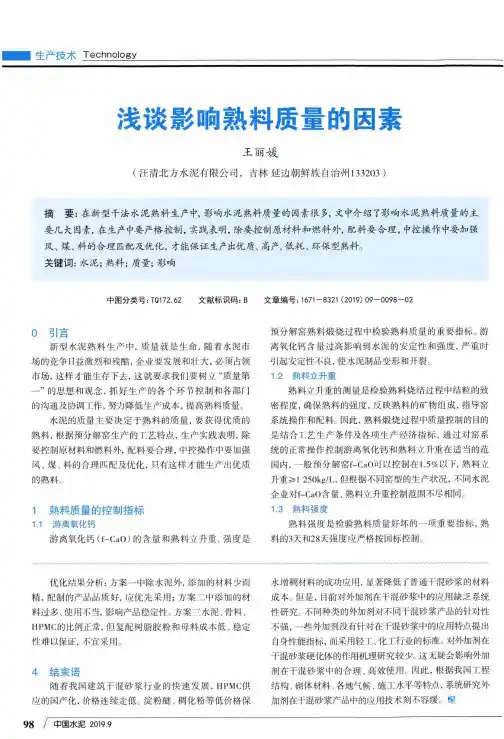

■生产技术Technology浅谈影响熟料质量的因素王丽媛(汪清北方水泥有限公司，吉林延边朝鲜族自治州133203 )摘要：在新型干法水泥熟料生产中，影响水泥熟料质量的因素很多，文中介绍了影响水泥熟料质量的主 要几大因素，在生产中要严格控制，实践表明，除要控制原材料和燃料外，配料要合理，中控操作中要加强 风、煤、料的合理匹配及优化，才能保证生产出优质、高产、低耗、环保型熟料。

关键词：水泥；熟料；质量；影响中图分类号：T0172.62 文献标识码：B文章编号：1671—8321 (2019) 09—0098—020引言新型水泥熟料生产中，质量就是生命，随着水泥市 场的竞争日益激烈和残酷，企业要发展和壮大，必须占领 市场，这样才能生存下去，这就要求我们要树立“质量第 一”的思想和观念，抓好生产的各个环节控制和各部门 的沟通及协调工作，努力降低生产成本，提高熟料质量。

水泥的质量主要决定于熟料的质量，要获得优质的 熟料，根据预分解窑生产的工艺特点，生产实践表明，除 要控制原材料和燃料外，配料要合理，中控操作中要加强 风、煤、料的合理匹配及优化，只有这样才能生产出优质 的熟料。

1熟料质量的控制指标1.1游离氧化钙游离氧化钙（f-CaO)的含量和熟料立升重、强度是预分解窑熟料煅烧过程中检验熟料质量的重要指标。

游 离氧化钙含量过高影响到水泥的安定性和强度，严重时 引起安定性不良，使水泥制品变形和开裂。

1.2熟料立升重熟料立升重的测量是检验熟料烧结过程中结粒的致 密程度，确保熟料的强度，反映熟料的矿物组成，指导窑 系统操作和配料。

因此，熟料煅烧过程中质量控制的目的 是结合工艺生产条件及各项生产经济指标，通过对窑系 统的正常操作控制游离氧化钙和熟料立升重在适当的范 国内，一般预分解窑f-C a O可以控制在丨.5%以下,熟料立 升重&丨250k g/L,但根据不同窑型的生产状况，不同水泥 企业对f-C a O含量、熟料立升重控制范围不尽相同。

中热水泥熟料率值控制-概述说明以及解释1.引言1.1 概述热水泥熟料是水泥生产中的重要材料，它是通过高温煅烧原料混合物得到的。

而中热水泥熟料率值则是评估煅烧过程中熟料形成程度的重要参数。

熟料的形成程度直接关系到水泥的质量和性能，因此中热水泥熟料率值的控制成为了水泥生产过程中的重要环节。

在水泥生产过程中，如果熟料形成程度不够，会导致水泥的强度不足，影响建筑物的承重能力，甚至造成安全隐患。

而如果熟料形成程度过高，则会影响水泥的延缓硬化性能，使得水泥的工艺性能下降，难以进行施工。

因此，合理控制中热水泥熟料率值，即达到熟料形成程度的最佳状态，对于保证水泥的质量和性能至关重要。

中热水泥熟料率值的控制方法多种多样。

一种常用的方法是通过合理调整原料比例和煅烧工艺参数来控制熟料的形成程度。

例如，可以通过调整煅烧温度、煅烧时间和熟料煅烧工艺来控制中热水泥熟料率值。

此外，还可以添加一定的矿物掺合料，如矿渣粉、石膏等，来改变原料组成和物理化学特性，以达到控制中热水泥熟料率值的目的。

总之，中热水泥熟料率值的控制对于水泥生产过程和水泥质量的保证至关重要。

通过合理调整原料比例和煅烧工艺参数，以及添加适量的矿物掺合料，我们能够有效控制中热水泥熟料率值，提高水泥的质量和性能。

因此，在水泥生产过程中，我们应该重视中热水泥熟料率值的控制，并不断探索更加精细化的控制方法，以满足不同建筑物工程对水泥的需求。

1.2文章结构【1.2 文章结构】本文主要围绕中热水泥熟料率值的控制展开，以下为文章的基本结构：第一部分为引言，首先概述了中热水泥熟料以及其在水泥生产中的重要性。

接着介绍了文中的结构和内容安排，并明确了文章的目的和意义。

通过引言部分，读者可以对文章的主题和结构有所了解。

第二部分为正文，首先对热水泥熟料进行了定义和特点的介绍，包括其在水泥生产中的作用和特性，为后续中热水泥熟料率值的控制打下基础。

然后详细探讨了中热水泥熟料率值的意义，包括对水泥产品品质、生产成本和环境影响等方面的影响。

培训材料熟之三料质量控制及煅烧方面的影响因素一、熟料质量控制的重要性1、熟料质量是确保水泥质量的核心，熟料质量达不到要求，难以磨制优质的水泥产品。

其中配料和煅烧是决定熟料质量的关键。

2、从生料到熟料，是一个化学反应过程。

化学反应，最基本的核心就是要求参预化学反应的物质间的比例要满足理论要求。

参预化学反应的某一物质的量，不得过剩或者不足，否则，化学反应形成的结果，不是当初设计的结果。

因此，熟料生产过程实际上要求是很精细的，不是表面上的那种粗糙现象。

3、设计合理的熟料率值，通过良好的煅烧，才干生产出优质的水泥熟料。

1、原料磨工艺变化现代水泥企业，以节能高效为主要导向，装备和工艺流程日益简化和高效。

2、原料磨由过去的球磨机改为现代立磨，原料磨工艺装备的改变，对产品质量的影响。

3、球磨机的工艺特点，决定了生料细度更加均匀，900 孔细度小，只在 3.0%以内， 1800 孔细度在 12%以内。

立磨的生料细度粗， 900 孔细度在 6.0-8.0%， 1800 孔细度在 22%摆布。

由上看出，现代水泥工业改成立磨后，生料的颗粒级配产生了较大的变化，立磨的生料粗大颗粒占比例明显上升，中等颗粒的比例，也较球磨机增加了一倍。

4、现代水泥工业、细度标准的变化。

80 年代，国家旋窑管理规程对细度有控制要求，最开始的标准规定生料细度小于等于 10%，作为一次水泥工艺管理的标准来执行，其后更改为 12%。

后来随着先进水泥工艺发展，生料细度作为一次过程控制指标，再也不强制执行，由企业根据自身生产需要自行控制。

质量体系认证，也将细度标准作为企业自行制定来审核，细度标准被企业自身不断放松标准。

按照现行立磨的生产工艺，生料细度按 10%、12%、16% 等等标准，已经无法满足当前立磨工艺的要求，根据立磨的特点及与窑的产能关系，细度只能控制在 20-22%之间,即使控制较好的工厂细度也在 8 摆布。

但是 , 目前的细度控制指标，不表示细度粗对煅烧没有影响。

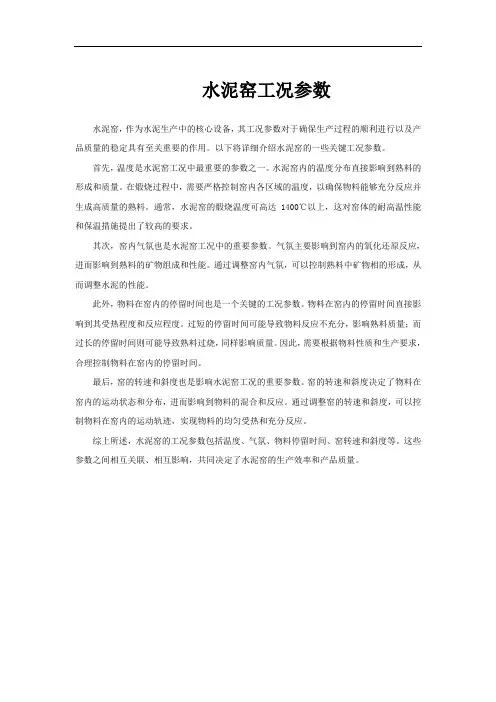

水泥窑工况参数
水泥窑，作为水泥生产中的核心设备，其工况参数对于确保生产过程的顺利进行以及产品质量的稳定具有至关重要的作用。

以下将详细介绍水泥窑的一些关键工况参数。

首先，温度是水泥窑工况中最重要的参数之一。

水泥窑内的温度分布直接影响到熟料的形成和质量。

在煅烧过程中，需要严格控制窑内各区域的温度，以确保物料能够充分反应并生成高质量的熟料。

通常，水泥窑的煅烧温度可高达1400℃以上，这对窑体的耐高温性能和保温措施提出了较高的要求。

其次，窑内气氛也是水泥窑工况中的重要参数。

气氛主要影响到窑内的氧化还原反应，进而影响到熟料的矿物组成和性能。

通过调整窑内气氛，可以控制熟料中矿物相的形成，从而调整水泥的性能。

此外，物料在窑内的停留时间也是一个关键的工况参数。

物料在窑内的停留时间直接影响到其受热程度和反应程度。

过短的停留时间可能导致物料反应不充分，影响熟料质量；而过长的停留时间则可能导致熟料过烧，同样影响质量。

因此，需要根据物料性质和生产要求，合理控制物料在窑内的停留时间。

最后，窑的转速和斜度也是影响水泥窑工况的重要参数。

窑的转速和斜度决定了物料在窑内的运动状态和分布，进而影响到物料的混合和反应。

通过调整窑的转速和斜度，可以控制物料在窑内的运动轨迹，实现物料的均匀受热和充分反应。

综上所述，水泥窑的工况参数包括温度、气氛、物料停留时间、窑转速和斜度等。

这些参数之间相互关联、相互影响，共同决定了水泥窑的生产效率和产品质量。

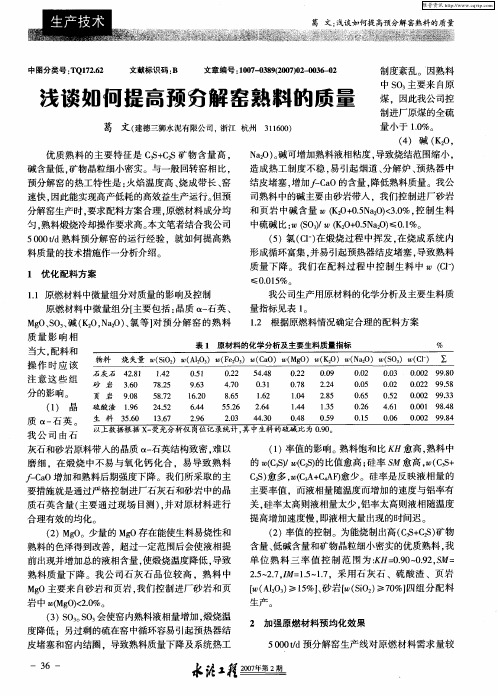

优质熟料主要特征是C3S+C2S矿物含量高，碱含量低，矿物晶粒粒径较细小均匀，发育良好，当生料工艺质量参数和粉磨细度、颗粒粒径分布、化学成分、有害成分、率值等保持稳定不变的情况下，回转窑煅烧操作热工制度和煅烧温度、升温速率、峰值温度、保温时间、窑速和冷却速率等就决定了熟料硅酸盐矿物C3S和C2S的含量和活性，熟料中阿里特晶体尺寸发育大小，主要决定于水泥生料的易烧性和窑的煅烧操作热工制度的稳定。

因此，回转窑的煅烧操作热工制度对硅酸盐水泥熟料煅烧质量产生重要影响，以下结合煤质，火焰形状和温度，熟料和煅烧温度，烧成带长度，窑型规格，窑速、升温速率和冷却速率等对熟料煅烧质量的影响作一初步探讨。

一、煤质的影响一般回转窑煅烧用煤质量要求灰分A≤30%，挥发分V在18%~30%，发热量QDW≥5000kcal/kg，煤粉细度要求控制在8%~15%，实际上，我国当前由于优质煤炭供应紧张且价格较高，许多厂家实际达不到这一要求，由于煤粉燃烧后灰分全部沉落在烧成带的熟料颗粒表面上，造成熟料颗粒表面富硅化，从而改变熟料表层矿物成分，C3S含量下降，C2S 含量上升，从而影响熟料质量，当前相应的对策措施，一是适度调整增加干法窑尾分解炉用煤量和降低窑头喷煤量，其比例控制在6:4左右，以增加分解炉中煤灰分与灼烧生料的混合程度，降低窑头煤灰对熟料质量的负面影响；二是采取窑尾分解炉与窑头喂煤质量分别控制，分解炉喂低热值煤，窑头喂高热值煤，可降低劣质煤对窑头熟料质量的不利影响。

二、火焰形状和温度的影响火焰形状的调节一方面取决于煤粉的热值、灰分、细度和挥发分的大小，另一方面还取决于一次风的风速和风量大小，即窑头燃烧器的规格和性能，调整好窑火焰长度也就是调整好烧成带长度，也即调整控制了熟料在高温烧成带停留时间，火焰形状和长度影响到熟料中C3S 矿物的晶粒发育大小和活性。

因此，在烧高强优质熟料时，必须调整火焰长度适中，既不拉长火焰使烧成带温度降低，也不缩短火焰使高温部分过于集中，从而烧垮窑皮和耐火砖而不利于窑的安全运转，回转窑内火焰形状粗细必须与窑断面积相适应，要求比较充满近料而不触料，正常形状保持其纵断面为正柳叶形状。
