SC200/200TD施工升降机Builder’s Hoist使用说明书Instruction manual成都恩利斯机械设备有限公司Chengdu Earnest Machinery Equipment Co.,Ltd2015．03目录CATALOGUE0 前言PREFACE (3)0.1设备信息M ACHINE INFORMATION (3)0.2正确使用本说明书C ORRECTLY USING THE MANUAL (3)0.3安全提示及安全标识S AFTY TIP AND MARK (3)0.4安全风险提示G ENERAL INDICATION ABOUT SAFETY (3)0.5保修说明W ARRANTY DESCRIPTION (5)0.6免责声明D ISCLAIMERS (6)1 产品概述OUTLINE AND FEATURE (7)1.1升降机型号说明M ODEL DESCRIPTION (7)1.2升降机性能参数P ERFORMANCE PARAMETERS (7)1.3升降机结构综述S UMMARY OF THE STRUCTURE (8)1.4安全装置S AFTY DEVICE (14)2 基础FOUNDATION (17)2.1基础载荷计算F OUNDATION L OAD C ALCULATION (17)2.2基础技术要求F OUNDATION REQUIREMENTS (17)2.3基础图F OUNDATION DRAWING (18)3 附墙装置MAST-TIE (19)3.1附墙架作用于建筑物上力F ORCE ACTING UPON THE BUILDING (19)3.2附墙架结构M AST-TIE STRUCTURE (19)3.3附墙座联接方式C ONNECTION WAY OF MAST-TIE (20)3.4附墙架间距I NTERVAL BETWEEN MAST-TIE (20)4 升降机操作 OPERATIION (21)4.1操作安全规程S AFETY REGULATIONS FOR OPERATION (21)4.2司机室操作面板及笼顶操作盒R UNNING IN DRIVER CABIN OR ON TOP (22)4.3操作方法M ETHOD OF OPERATION (23)4.4紧急处置E MERGENCY ACTION (24)5 坠落试验DROP TEST (26)5.1适用范围S COPE OF APPLICATION (26)5.2坠落试验方法M ETHOD OF DROP TEST (26)6 防坠安全器及重量限制器ANTI-FALLING SAFTY DEVICE AND LOAD LIMITER (28)6.1防坠安全器使用要求SAFTY DEVICE OPERATION REQUIREMENT (28)6.2防坠安全器调整A DJUSTING SAFETY DEVICE (28)6.3重量限制器L OAD LIMITER (31)7 定期检查REGULAR INSPECTION (32)7.1每天检查I NSPECTION EVERYDAY (32)7.2每周检查I NSPECTION WEEKLY (32)7.3季度检查I NSPECTION QUARTERLY (33)7.4年检C HECK YEARLY (34)7.5齿轮的检测C HECK GEAR (34)7.6齿条的检测C HECK THE RACK (34)8 润滑LUBRICATION (35)9施工升降机的安装INSTALLATION OF HOIST (36)9.1施工升降机安装前的准备P REPARATION FOR INSTALLATION (36)9.2需用户自备的零部件U SER - OWNED PARTS (37)9.3安装安全规程S AFETY REGULATIONS FOR INSTALLING (37)9.4外笼与吊笼的安装I NSTALLING THE ENCLOSURE (38)9.5电气连接与调整E LECTRICAL CONNECTION (43)9.6外笼吊笼安装后的调整A DJUSTMENT AFTER INSTALLATION (44)9.7导轨架的安装M AST SECTIONS INSTALLATION (44)9.8附墙架的安装M AST-TIE INSTALLATION (46)9.9电缆桶及其安装C ABLE BARREL INSTALLATION (47)9.10电缆滑车的安装I NSTALLATION OF THE CABLE CAR (48)9.11限位开关安装I NSTALLING POSITION LIMIT SWITCH (50)9.12层门安装I NSTALLING LANDING DOORS (51)10故障检查TROUBLESHOOTING (52)10.1常见电气故障C OMMON ELECTRICAL FAILURES (52)10.2常见机械故障C OMMON MECHANICAL FAILURES (52)11易损件更换WEARING PARTS REPLACEMENT (54)11.1齿轮更换G EAR REPLACEMENT (54)11.2齿条更换R ACK REPLACEMENT (54)11.3导轮更换B ACK ROLLER REPLACEMEN T (55)11.4滚轮更换R OLLER REPLACEMENT (55)11.5限速器更换S AFTY DEVICE REPLACEMENT (56)11.6减速器及电机更换G EARBOX AND MOTOR REPLACEMENT (57)11.7电机制动器块更换M OTOR B RAKE BLOCK REPLACEMENT (57)12维修安全卡具及维修门MAINTENANCE FIXTURES AND GATE (60)12.1维修门M AINTENANCE GATE (60)12.2安全卡具S ECURE FIXTURES (60)13 附录APPENDIX (62)13.1易损件明细表S PARE PARTS LIST (62)13.2电气原理图E LECTRICAL CIRCUIT DRAWING (62)0 前言Preface0.1设备信息0.1.1设备名称:施工升降机0.1.2设备编号：0.1.3制造商：成都恩利斯机械设备有限公司0.1.4出厂日期：0.1Machine information0.1.1Machine name: Builder’s hoist 0.1.21Machine No.:0.1.3Manufaturer :EARNEST0.1.4Production date:0.2正确使用本说明书首先感谢您使用成都恩利斯机械设备有限公司生产的施工升降机。

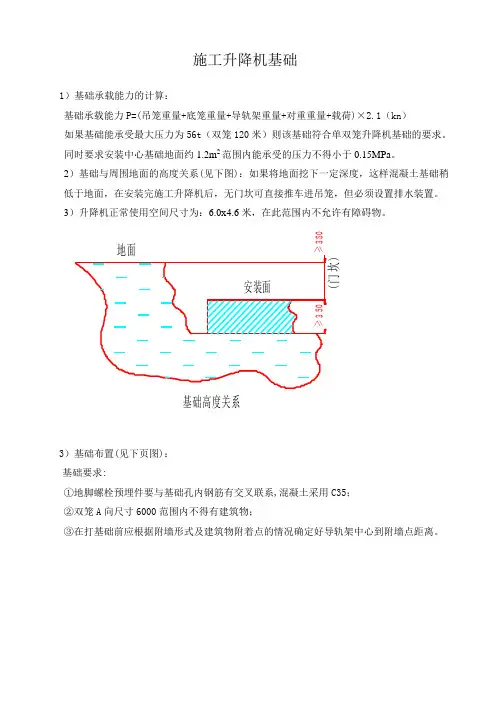

施工升降机基础1）基础承载能力的计算：基础承载能力P=(吊笼重量+底笼重量+导轨架重量+对重重量+载荷)×2.1（kn）如果基础能承受最大压力为56t（双笼120米）则该基础符合单双笼升降机基础的要求。
同时要求安装中心基础地面约1.2m2范围内能承受的压力不得小于0.15MPa。
2）基础与周围地面的高度关系(见下图)：如果将地面挖下一定深度，这样混凝土基础稍低于地面，在安装完施工升降机后，无门坎可直接推车进吊笼，但必须设置排水装置。
3基础高度关系3）基础布置(见下页图)：基础要求:①地脚螺栓预埋件要与基础孔内钢筋有交叉联系,混凝土采用C35；②双笼A向尺寸6000范围内不得有建筑物；③在打基础前应根据附墙形式及建筑物附着点的情况确定好导轨架中心到附墙点距离。
双笼施工升降机基础图变频与普通施工升降机基础制作是相同的主要性能参数注：由于本公司产品不断改进，有关参数的变更恕不相告，如有关部件的重量和外形尺寸等参数与实物不符时，以实物为准！附墙架随着导轨架的不断升高，必须隔一定距离安装附墙架用于连接导轨架与建筑物，以保证导轨架的稳定性，并可通过它来调整导轨架的垂直度。
根据施工升降机导轨架中心到建筑物的距离不同。
有三种不同型式的附墙架供用户选择（一般施工升降机每隔9m一套，倾斜施工升降机根据倾斜角度不同而有所不同，一般每隔6m 一套）。
１）长附墙架：导轨架中心离建筑物较远时可选此附墙架（离建筑物之距离L＜4m）,为方便安装一般建议附墙距离3.8m为宜，根据需要附墙架可沿垂直方向作一定角度的摆动.且水平方向可有一定的伸缩量（见下图）。
注:两锚固点的距离为:1413mm。
若附墙点在楼面上的话，离建筑物较近亦可采用此附墙架。
锚固办法：用4根M16或2根M24螺栓与建筑物连接，也可用焊接的方法锚固。
3、附墙架连接尺寸：A：长附墙架连接尺寸：（本附墙可仰角0°~12°，图示为零度仰角）。
2023年施工升降机（人货两用电梯）操作规程第一章总则第一条就施工升降机（人货两用电梯）的操作进行规范，保障施工安全，提高工作效率，制定本规程。
第二条本规程适用于所有使用施工升降机（人货两用电梯）的工地和操作人员。
第三条施工升降机（人货两用电梯）操作人员应经过专业培训，取得相应的资质证书。
第四条施工升降机（人货两用电梯）操作人员必须严格遵守本规程的各项规定。
第二章施工升降机（人货两用电梯）的安全要求第五条施工升降机（人货两用电梯）的安装、使用和维护应符合国家相关法律法规和标准的规定。
第六条施工升降机（人货两用电梯）应具备以下安全要求：（一）电梯各部位必须完好无损，操作按钮清晰可见；（二）安全防护装置应严密可靠，包括轻触型限速器、超载保护装置等；（三）不得随意更换或拆除电梯设备的任何零部件；（四）施工升降机（人货两用电梯）上必须配备适量的灭火器材；（五）施工升降机（人货两用电梯）的出口必须设有明确的疏散标识。
第七条施工升降机（人货两用电梯）的使用单位应每季度对电梯进行定期检查和维护，并建立完善的维护记录。
第八条施工升降机（人货两用电梯）使用过程中，如发现任何异常情况，应立即停机检修，并及时上报相关部门。
第三章施工升降机（人货两用电梯）的操作规程第九条施工升降机（人货两用电梯）的操作人员必须经过相关培训并懂得以下操作规程：（一）熟悉操作电梯的各项功能和按钮的使用方法；（二）严禁超载运输人员或物品；（三）操作人员必须站在电梯内部并随时监控电梯的运行状态；（四）如遇紧急情况，应立即按下紧急停机按钮，并及时报告有关部门。
第十条施工升降机（人货两用电梯）的操作人员应遵守以下操作规程：（一）在电梯车门关闭前，不得强行进入或离开电梯；（二）上下电梯时，应注意手脚不要被夹损；（三）在运行中，严禁随意停止或改变运行方向；（四）电梯停靠后，应让先到的人先出，保持秩序。
第四章施工升降机（人货两用电梯）的维护与保养第十一条施工升降机（人货两用电梯）的维护与保养由专业人员负责，包括日常巡查、定期检修和维护。

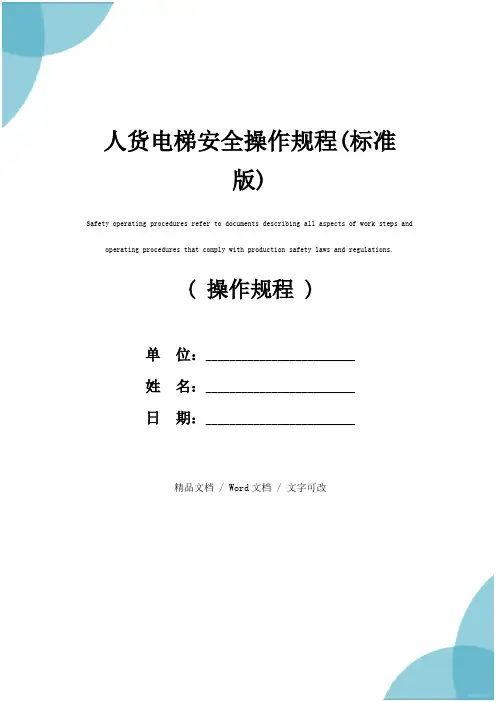

人货电梯安全操作规程(标准版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改人货电梯安全操作规程(标准版)1、司机必须身体健康、两眼视力不低于0.7，无色盲，两耳均无听力障碍，无高血压、心脏病、癫痫、眩晕和突发性的疾病，无妨碍操作的疾病和生理缺陷。
2、司机必须经过专业安全技术培训，并经考试合格，取得操作证后，方可独立操作。
3、司机必须熟知所操作电梯的性能构造，按电梯有关规定进行操作，严禁违章作业。
4、现场施工升降机基座5米范围内，不得挖掘沟槽；电梯底笼2.5米范围内，要搭设坚固的防护罩棚。
5、认真做好交接班手续，检查机械履历书及交班记录等的填写情况及记载事项，认真填写运转记录。
6、工作前应检查外用电梯的技术状况，检查部位螺栓坚固情况、横竖支撑和站台及防护门、钢丝绳及滑轮、传动系统、电气线路、仪表、附件及操纵按钮等情况，如发现不正常情况应及时排除，若司机排除不了时应及时上报。
7、检查各部位限位器和安全装置情况，经检查无误后先将梯笼升高至离地面1米处停车检查制动是否符合要求，然后继续上行试验楼层料台、防护门、上限位、前后门限位、并观察运转情况，确认正常后，方可正式投产。
8、操作电梯运行时，凡是起步前，均需鸣笛示警；电梯运行作业中，司机不准离开操作台，如有反常应及时停车检查处理，故障不排除不准运行。
9、严禁超载超员，运载货物应做到均匀分布，防止偏载，物料不得超出梯笼之外。

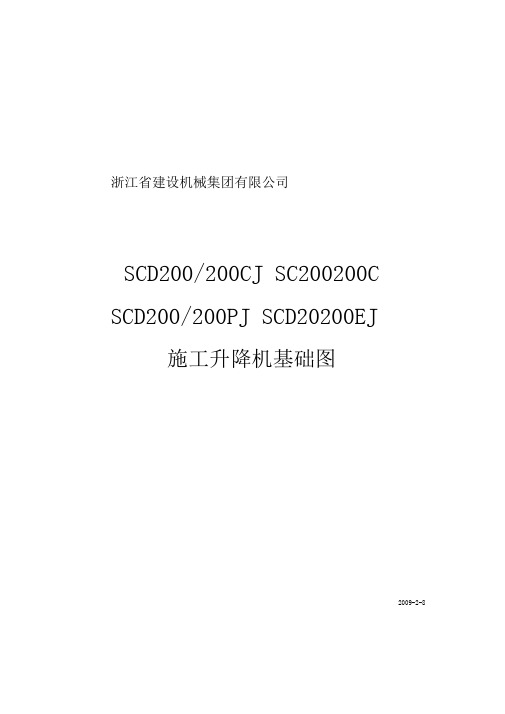

浙江省建设机械集团有限公司SCD200/200CJ SC200200C SCD200/200PJ SCD20200EJ施工升降机基础图2009-2-8SCD200/200CJ SC200/200G SCD200/200PJ SCD200/200E 附墙架安装说明2、附墙架与墙的连接形式采用穿墙螺栓连接，见下图。
本机配备的标准穿墙螺 栓规格为M30*330 （适用于墙体厚度w 250）,最长的穿墙螺栓规格为 M30*380 （适用于墙体厚度w 300）,长度超过此规格请用户自备。
用户可根据实际情况另选附墙架与墙体的连接方式，但其强度必须能够承受 按下面公式计算出的力F 。
3、附墙架单只连接座子作用于建筑物上的力 F ,可用下列公式来计算式中：L —— 轨架中心离附墙建筑物的距离（mm ）B-----附墙座开档距离（mm ）例如:B=16OOmm, L=370Omm,则 F3700 601600 2.0567.8KNL 60B 2.05KN1N 0.102kg1、SCD200/200C 和SC200/200C 施工升降机附墙架连接尺寸如下，不附合下图尺寸的附墙须进行非标设计。
125-------骞大截面施工升降机基础图f I =1= ?此处可以不浇混«±++仅作摊平处理，但需+亠十与混擬土基础等离丄+17563700W=F =F =F=F+ + 4-4-+ 44 + +29H-37II + 4-44 + + + + 4 + + +技术要求1吃―总& C25 .訣*込m 译诗西瑞汀用护I.门予讨 拓6七,1 20 ,1 50m 时为7E~t ； 2・混凝土蓬础下的地面宜枠.承載力大于0「1 5MP Q ; 3、钢筋网■采用08 , M^200nn .朋层芨尙； 4・地脚堆钉应与胸筋网连接牢固.位置尺寸娶求准确； 5-基鐵観五恢聃不大于1 /I 000；6・此基础图進用于标堆节的立曹中电距为80 0米80 0 ”ZLHgJid进料方向N --CO1768 建筑物地脚螺钉［4件rrv地脚螺钉II 6件SCD200/200C和SC200/200(fe缆防护环安装位置图700 700-----------------------T r I ■--------------------------4200许能方冋。

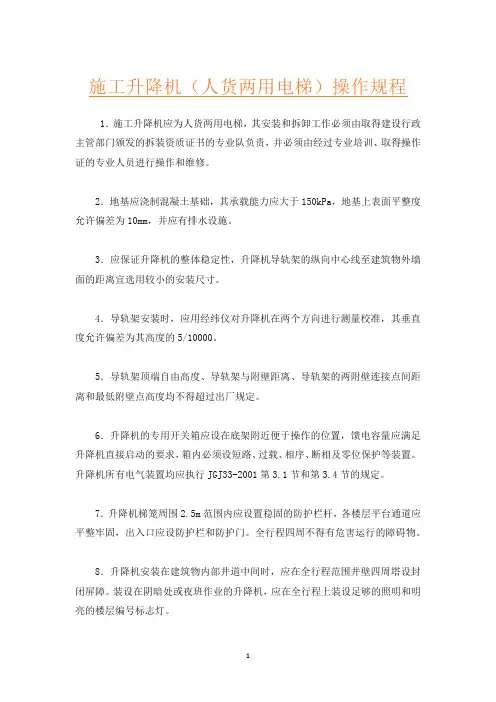

施工升降机（人货两用电梯）操作规程1．施工升降机应为人货两用电梯，其安装和拆卸工作必须由取得建设行政主管部门颁发的拆装资质证书的专业队负责，并必须由经过专业培训、取得操作证的专业人员进行操作和维修。
2．地基应浇制混凝土基础，其承载能力应大于150kPa，地基上表面平整度允许偏差为10mm，并应有排水设施。
3．应保证升降机的整体稳定性，升降机导轨架的纵向中心线至建筑物外墙面的距离宜选用较小的安装尺寸。
4．导轨架安装时，应用经纬仪对升降机在两个方向进行测量校准，其垂直度允许偏差为其高度的5/10000。
5．导轨架顶端自由高度、导轨架与附壁距离、导轨架的两附壁连接点间距离和最低附壁点高度均不得超过出厂规定。
6．升降机的专用开关箱应设在底架附近便于操作的位置，馈电容量应满足升降机直接启动的要求，箱内必须设短路、过载、相序、断相及零位保护等装置。
升降机所有电气装置均应执行JGJ33-2001第3.1节和第3.4节的规定。
7．升降机梯笼周围2.5m范围内应设置稳固的防护栏杆，各楼层平台通道应平整牢固，出入口应设防护栏和防护门。
全行程四周不得有危害运行的障碍物。
8．升降机安装在建筑物内部井道中间时，应在全行程范围井壁四周塔设封闭屏障。
装设在阴暗处或夜班作业的升降机，应在全行程上装设足够的照明和明亮的楼层编号标志灯。
9．升降机安装后，应经企业技术负责人会同有关部门对基础和附壁支架以及升降机架设安装的质量、精度等进行全面检查，并应按规定程序进行技术试验（包括坠落试验），经试验合格签证后，方可投入运行。
10．升降机的防坠安全器，在使用中不得任意拆检调整，需要拆检调整时或每用满1年后，均应由生产厂或指定的认可单位进行调整、检修或鉴定。
11．新安装或转移工地重新安装以及经过大修后的升降机，在投入使用前，必须经过坠落试验。
升降机在使用中每隔3个月，应进行一次坠落试验。
试验应按说明书规定进行，当试验中梯笼坠落超过1.2m制动距离时，应查明原因，并应调整防坠安全器，切实保证不超过1.2m制动距离。

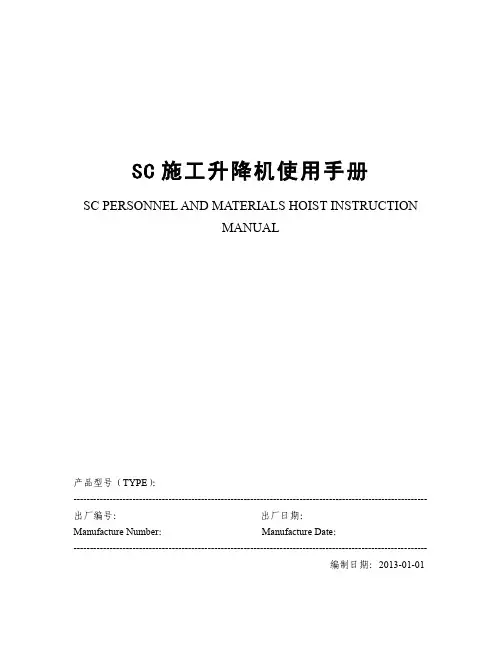

SC施工升降机使用手册SC PERSONNEL AND MATERIALS HOIST INSTRUCTIONMANUAL产品型号（TYPE）：------------------------------------------------------------------------------------------------------------出厂编号：出厂日期：Manufacture Number：Manufacture Date：------------------------------------------------------------------------------------------------------------编制日期：2013-01-01使用升降机前，请务必首先仔细阅读本手册，手册中所使用的零件名称请在《零件图册》中核查。
Please read this manual carefully before use the building hoist，a nd refer to the “MANUAL OF SP ARE PARTS” for the name of all parts of the manual.目录CONTENTS1. 概述INTRODUCTION ……………………………………………………………………2. 主要技术参数TECHNICAL DATA ………………………………………………………3. 技术特点TECHNICAL DESCRIPTION ………………………………………………4. 基础FOUNDATION ………………………………………………………………………基础承载计算（Calculation of Static Load on the Foundation）基础设臵方案(Preparation of Foundation)基础图（Foundation Drawing）5. 导轨架及附墙架MAST AND TIE-IN……………………………………………………标准节的标识(Mark of mast section)标准节选择和配臵(Choice and collocation of mast section)附墙架作用于建筑物上的力（Reaction Force on the Wall）.附墙架与墙的连接(Attachment of Tie-in)附墙架连接尺寸(Dimensions of Tie-in)6. 升降机操作OPERATING INSTRUCTION………………………………………………安全要求（Safety Requirement）操作方法(Operation)7. 坠落试验DROP TEST……………………………………………………………………坠落试验方法（Method of Drop Test）8.限速器SAFETY DEVICE ………………………………………………………………限速器使用要求(Requirement for Using Safety Device)限速器调整（Resetting the Safety Device）9. 定期检查INSPECTION…………………………………………………………………10. 润滑LUBRICATION ……………………………………………………………………减速机用油（Oil for Reducing Device）润滑部位表（Diagram of lubricating parts）11. 升降机安装和拆卸INSTALLATION AND DISMANTLE………………………………安装前的准备（Preparation before installation）需用户自备的零部件(Prepare parts by user)0102 22 252735 38 4042 454868 72 7884安装安全要求（Safety Requirement）双笼升降机安装（Twin Cage）导轨架安装（Mast）天轮和钢丝绳安装（Top Wheel）电器装臵检查（Inspection of E1.Device）限位开关和极限开关碰铁安装（Cam）单笼升降机安装(Single Cage)吊杆安装（Lifting Device）对重安装（Counterweight）电缆保护架安装（Cable Guiding Device）层门安装(Landing Door)附墙架安装（Tie-in）超载保护装臵的安装(Installation of overload device)楼层呼叫系统的安装(Installation of Layer calling device)12. 整机调试ADJUST HOIST…………………………………………………………………13. 故障检查TRACING TROUBLE…………………………………………………………14. 易损件更换CHANGE DAMAGEABLE PARTS ………………………………………齿轮更换（Pinions）齿条更换（Rack）导轮更换（Guide Roller）滚轮更换（Roller）限速器更换（Safety Deice）减速机及电机更换（Motor and Reducing Device）制动块更换（Brake Pads）15. 电器元件表及电路图ELECTRIC COMPONENT AND DIAGRAM OF CIRCUIT………SC型施工升降机是一种靠齿轮、齿条传动的电梯，主要用于高层建筑施工时的人、货运输，这种电梯可以非常方便的安装和拆卸；并可随着建筑物的增高而增高。
（人货两用电梯）施工升降机操作规程
一、运行前准备
1. 操作人员应熟悉本机械的结构、性能、操作方法及操作规程。
2. 操作地点周围应有安全符合要求的临时围挡，有无障碍物，
有足够的空间。
3. 机械连接不同机台时，应检查另一台机械操作是否正常，确
认后方可上清单作业。
4. 机械上所载物体重量不得超过指定重量，且负载均匀，机械
上不得有任何杂物。
5. 电源及电线缆的接头和连接应牢固可靠。
二、机械的操作
1. 机械操作人员应在机械专人监护下才能操纵机械，禁止无权
人员操作。
2. 机械在操作时，应固定好牵引绳和紧急制动器，严禁短路以
及机内室的设备损坏。
3. 完成作业后，应将机械下降到安全位置，断开电源，锁好控
制器箱门，然后关好使用控制器开关。
三、安全保护
1. 操作人员需配备专门的安全带，如遇紧急情况及时切断联系时，能保证人员安全。
2. 在进行工作的过程中，禁止非工作人员在机械的下方或四周
站立或通过。
3. 进行操作时，应按照作业操作规范和使用程序，如遇卡顿或
异常情况，应停机排除故障，然后再继续作业。
4. 禁止机械的调整和维护在运行的情况下进行，要停机后拆下电线缆，再进行修理维护。
5. 机械职前检查时，应检查电源电线是否损坏，及时更换及维护。
6. 机械停止工作时，除必要人员外，其余人员应远离机械，避免发生意外。
SC型施工升降机使用说明书(2014版）山东九虹重工有限公司SC型施工升降机我公司生产的SC型施工升降机严格按照《吊笼有垂直导向的人货两用施工升降机》（GB/T26557-2011）的各项标准规定，技术要求，实验方法，检测规则，安排组织生产。
所生产的产品，造型时尚、美观大方、质量上乘、安全可靠。
通过了国家有关部门认可的权威机构的质量检测，各种技术性能均达到了国家标准规定的指标，各种证件齐全。
欢迎国内外客户选用，并为客户提供周全的服务。
目录1.概述及特点 (1)2.主要型号编制说明 (2)3.性能参数表 (2)4.构造原理简介 (3)5.升降机的安装 (7)6.升降机使用前的检查项目 (19)7.升降机的运行操作 (20)8.升降机的润滑 (20)9.升降机的保养和维修 (21)10.升降机的调试 (28)11.易损件的磨损极限 (31)12.吊笼坠落试验 (34)13.安全器的复位 (34)14.升降机的拆卸 (35)15.电气系统 (37)16.电气及机械常见故障与分析 (37)17.主要易损件明细表 (41)18.主要外购件明细表 (41)19.附图一 (42)20.附图二 (44)21.九虹升降机八大热点 (45)1.概述及特点SC型施工升降机是中国建筑科学研究院建筑机械化研究分院最新设计推出的新一代施工升降机产品。
SC型施工升降机是一种依靠齿轮齿条传动的电梯，主要用于高层建筑的人、货运输，整机的工作级别为A8。
这种电梯可以非常方便的自行安装和拆卸，并可以随着建筑物的增高而增高。
SC型施工升降机有非常可靠的电气和机械安全系统，是建筑施工中安全、高效的垂直运输设备。
我公司在原设计的基础上，根据用户的不同需要做出了各方面改进，外观方面更加完美适用，更加精准。
并有多种配置：变频系统、监控装置、层顶保护装置、无线楼层呼叫装置、GPS定位装置、选层系统、微电脑风速装置等，用户根据需要可进行选择。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min，加装VVVF调速和PLC控制后，可实现0——68m/min无极调速和自动选层、平层，满足不同需要。
施工升降机基础计算关于施工升降机基础计算，品茗软件参数界面及计算书：施工升降机计算书本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》（GB/T 10054-2005），《施工升降机安全规则》（GB10055-2007），《建筑地基基础设计规范》（GB50007-2002），《混凝土结构设计规范》（GB 50010-2002）等编制。
一、参数信息1.施工升降机基本参数施工升降机型号SCD200/200J 吊笼形式双吊笼架设总高度(m) 60 标准节长度(m) 1.51底笼长(m) 4.5 底笼宽(m) 3标准节重(kg) 167 对重重量(kg) 1300单个吊笼重(kg) 1460 吊笼载重(kg) 2000外笼重(kg) 1480 其他配件总重量(kg) 2002.楼板参数基础混凝土强度等级C30 楼板长(m) 4楼板宽(m) 3 楼板厚(m) 0.3梁宽(m) 0.8 梁高(m) 0.3板中底部短向配筋B12@150 板边上部短向配筋B12@150 板中底部长向配筋B12@150 板边上部长向配筋B12@150 梁截面底部纵筋6B25 梁中箍筋配置A6@150 箍筋肢数 23.荷载参数：4.钢管参数：钢管类型Ф48×3.2钢管横距(m) 0.8钢管纵距(m) 0.8 钢管步距(m) 1.5模板支架立杆伸出顶层横向水平杆中0.1心线至模板支撑点的长度(m)二、基础承载计算：导轨架重（共需40节标准节，标准节重167kg）：167kg×40=6680kg，施工升降机自重标准值：P k=((1460×2+1480+1300×2+200+6680)+2000×2)×10/1000=178.8kN；施工升降机自重：P=(1.2×(1460×2+1480+1300×2+200+6680)+1.4×2000×2)×10/1000=222.56kN；考虑动载、自重误差及风载对基础的影响，取系数n=2.1P=2.1×P=2.1×222.56=467.38kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。
目录一、概述————————————————————————————1二、性能参数表————————————————————————2三、构造原理简介————————————————————————3四、升降机的安装————————————————————————11五、使用前检查项目———————————————————————16六、升降机的操作————————————————————————16七、升降机的润滑————————————————————————18八、保养和维修—————————————————————————19九、调整及磨损极限———————————————————————25十、吊笼坠落试验————————————————————————28十一、安全器的复位————————————————————————28十二、电气系统——————————————————————————30十三、电气及机械常见故障与分析——————————————————32十四、主要易损件明细表——————————————————————33十五、主要外购件明细表——————————————————————33十六、基础图———————————————————————————34十七、配套表———————————————————————————36四川科宇机械成套设备有限公司是专门从事研发、生产制造施工升降机、简易升降机等建筑机械设备，客货梯的安装维修的厂家。
公司地处成都蛟龙工业港，占地面积5000平方米，厂房面积3000多平方米。
注册资金800多万元，拥有机加工、焊接、表面处理等配套的生产设备和先进的检测设备。
公司拥有一支高素质、精干的专业技术职工队伍，其中中级职称以上的工程技术人员和管理人员占职工总数的20%以上。
在产品研发方面，通过市场的调研，结合自身的优势，把施工升降机定为公司的主导产品。
施工升降机产品广泛用于高层和多层建筑的施工和装修，也可用在仓库、码头等场所，作为人员或物料的垂直运输设备。
该类设备近几年已被国务院列为特种设备而加大监管力度，提高市场准入门槛。
本公司竭诚为广大顾客提供优质的产品和满意的服务。
SC200/200施工升降机是中国建筑科学研究院建筑机械化研究分院最新设计推出的新一代施工升降机产品。
它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。
是现代建筑施工最理想的垂直运输设备。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min，加装变频器控制后，可实现0～60m/min无级调速，满足不同用户的需要。
本机具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．安全保护装置齐全、可靠。
设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。
2．组合式设计，经过不同搭配，可组合出不同速度、不同起重量的升降机规格。
产品的标准性、实用性及其通用化程度大大提高。
3．运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼内净空增大；同时也使传动更加平稳、机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
